Инструкция к калькулятору для расчёта купольных конструкций

Данная страница — инструкция к калькулятору для расчёта купольных конструкций, в том числе купольных крыш и купольных домов.

Страница с калькулятором находится по ссылке: калькулятор.

По умолчанию выставлен русский язык интерфейса. Его можно сменить, выбрав нужный в выпадающем списке «Язык».

выбор языка интерфейса

Инструкция к калькулятору

Исходные данные.

Область «Исходные данные» предназначена для задания геометрии каркаса. Можно изменять параметры в следующих полях:

«Многогранник» — многогранник на основание которого строится вся конструкция. Возможны два варианта: икосаэдр и октаэдр.

«Частота, V» — количество разбиений вершин. При увеличении  частоты, увеличивается количество вершин и ребер соответственно. Чем больше это значение, тем больше форма каркаса приближается к сфере и тем меньше длина рёбер.

Икосаэдр — многогранник, у которого значение частоты разбиения V равно 1.
Октаэдр — многогранник, у которого значение частоты разбиения V равно 1.

Значение частоты разбиения равное единице соответствует конструкции в виде икосаэдра или октаэдра в зависимости от того какой многогранник задан в графе «многогранник». При увеличении частоты происходит разбиение рёбер многогранника на части. Количество рёбер, составляющих разбитое ребро, равно частоте разбиения.

Частота разбиения икосаэдра.

«Класс разбиения» — этот пункт отвечает за выбор способа разбиения, а следовательно и формы конечной конструкции.

При частоте разбиения равной двум и более возможны различные варианты каждого разбиения. Эти варианты делятся на классы. Если спроецировать разбиение на грань икосаэдра, то все возможные классы разбиения икосаэдра можно представить в виде схемы.

Классы разбиения купольных конструкций.

В калькуляторе римскими цифрами обозначены основные классы, всего их три. Арабскими цифрами обозначены вариации основных классов.

Аналогично способы разбиения задаются для октаэдра.

«Метод разбиения» — позволяет сделать выбор между «Равные хорды», «Равные дуги», «Мексиканец» и «Крушке».

«Осевая симметрия» — выбор оси симметрии, которая учитывается при отсечении части купола от сферы и выстраивании купола по вертикали. Возможные варианты:

  • Pentad — ось симметрии проходит через вершину, в которой сходится 5 рёбер для икосаэдра или 4 ребра для октаэдра.
  • Cross — ось симметрии проходит через вершину, в которой сходится 6 рёбер.
  • Triad — ось симметрии проходит через грань.

«Фулерен» — выбор формы купола в виде фулерена, который вписывается («вписанный») в сферу, или описывает её («описанный»). Поле «Фулерен» не доступно при выборе варианта соединения «Joint».

купол в форме фулерена

«

Выравнивание основания» — позволяет выравнивать основание относительно плоскости основания за счет изменения длин рёбер у основания купола. Поле «Выравнивание основания» не доступно при выборе способа соединения «Cone» или выборе формы фулерена.

Функция «выравнивание основания» изменят длину рёбер у основания купола таким образом, что вершины купола на внешней его поверхности располагаются в плоскости основания.  Вершины купола на внутренней поверхности купола в общем случае не располагаются в плоскости основания, а строятся по общему принципу — к центру купола от его внешней поверхности.

При включении «выравнивания основания» рёбра своей широкой стороной лежат в плоскости горизонта в случае, когда в поле «часть сферы» выбрано 1/2. В остальных случаях, они не лежат в плоскости горизонта.

«Часть сферы» — выбор части сферы, из которой будет состоять купол. Для куполов разной частоты возможны различные пропорции отсечения.

Размеры и способ соединения

Поле «размеры и способы соединения» позволяет задать размеры сферы и выбрать способ соединения ребер купола. Параметры поля:

«Радиус сферы, м» — задается радиус сферы в метрах.

«Способ соединения» — выбор способа соединения рёбер. Более подробно о способах соединения можно посмотреть в статье: Виды соединения и коннекторы (соединители) для купольных конструкций.

В выпадающем списке можно выбрать следующие варианты соединений:

  • «Piped» — способ соединения с использованием коннекторов. При выборе данного способа соединений появляется дополнительное  поле, в котором можно задать диаметр трубы, составляющей коннектор.
  • «GoodKarma» — безконнекторный способ соединения, при котором каждое ребро составляют два бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.
  • «Semikone» —  безконнекторный способ соединения, при котором каждое ребро составляют два бруса.
  • «Cone» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса.
  • «Joint» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки. Способ «Joint» не доступен для купола в форме фулерена.
  • «Nose» — безконнекторный способ соединения, при котором каждое ребро состоит из одного бруса. Возможность выбора данного способа соединения предусмотрена только для купола в форме фулерена. Чтобы данный способ соединения появился в списке вариантов соединения, нужно предварительно задать форму купола в виде фулерена в поле «Фулерен» в разделе «Исходные данные». Для этого в поле «Фулерен» нужно выбрать один из вариантов: «Вписанный» или «Описанный». При выборе данного способа соединения появляется дополнительное поле, в котором можно задать способ соединения рёбер по часовой стрелке или против часовой стрелки.

Для всех способов соединения рёбра у основания купола состоят из одного бруса.

Размеры рёбер

В этом поле задаются ширина и толщина рёбер в миллиметрах.

Внешний вид купола

В центральной области калькулятора чуть правее полей с исходными данными выводится изображение купола. Поле с визуальным отображением купола содержит меню со вкладками. В зависимости от выбранной вкладки меняется выводимая на экран картинка. Во всех случаях купол можно вращать во всех плоскостях, увеличивать и уменьшать. Возможен выбор следующих вкладок меню.

План

На плане приведена проекция вершин купола на плоскость проходящую через основание купола.

Во вкладке «План» можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.

Выделив отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.

Повторный щелчок по ребру снимает выделение.

Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсвечиваются рёбра этих граней.

Чтобы увидеть план основания полностью, нужно вращать схему курсором.

Каркас

Выбор вкладки «Каркас» позволяет увидеть весь каркас купола, включая невидимую его часть (ту что на заднем плане).

Схема

На схеме купола показаны обозначения рёбер, граней и вершин.

Кровля

Разными цветами показаны грани кровли различных размеров.

Схема на вкладке «Кровля» позволяет исключать из расчёта отдельные грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.

При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.

Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон. А также для расчёта таких конструкций как беседки, навесы, козырьки и другие.

Тент

Вкладка тент позволяет получить схему раскроя кровли с изображением.

В калькуляторе предусмотрена возможность наглядно оценить изображение, которое может быть на поверхность купола. Часто изображение наносят на тентовую ткань, которой покрывают купол. Раскрой такого тента можно увидеть по нажатию соответствующей кнопки.

В качестве картинки можно использовать свой файл.

Во вкладке «Тент» есть дополнительные кнопки управления:

Кнопки управления в меню «Тент».

1. Смена режима отображения тента между кровлей купола и раскроем тента.

2. Кнопка выбора файла с картинкой.

Результаты измерений

Содержимое блока «результаты измерений» становится видимым при щелчке по заголовку этого блока «результаты измерений».

Блок с результатами измерений

Название каждого поля отвечает само за себя.

В блоке «Размеры» указано количество размеров и количество самих элементов:

«Граней» — первое число указывает количество размеров, второе число показывает количество граней. На схеме грани одного размера показаны одним цветом.

«Ребер» — первое число указывает количество размеров, второе число показывает количество рёбер. На схеме рёбра одного размера показаны одним цветом и обозначены одинаковыми буквами.

«Вершин» — первое число указывает количество вершин к которым подводятся разные рёбра без учета того, что к вершинам у снования подводится меньше рёбер.

Второе число показывает количество вершин.

Рёбра

В блоке рёбра показаны вид, размеры и количество всех рёбер рассчитанного купола.

На схеме используются следующие обозначения:

Обозначения на чертежах рёбер.
  1. Индекс ребра и его цвет в «каркасе», «схеме», плане и других блоках калькулятора. В качестве индекса используются латинские буквы.
  2. Количество рёбер данного типа (индекса).
  3. Кнопка смены (поворота) вида на ребро.
  4. Значение двугранного угла между внешней плоскостью ребра (по отношению к куполу) и плоскостью отреза.
  5. Числовое обозначение вершины, в которую ребро упирается данным торцом.
  6. Значение двугранного угла между плоскостью ребра и прилегающей к нему гранью купола.

Если правая сторона рёбер выводится не корректно, то следует увеличить ширину окна браузера, в котором открыт калькулятор. Рекомендуемая ширина 1920 пикселей.

По умолчанию представлен вид на ребро с внешней стороны купола, на котором видна его «толщина».

Для типов соединения GoodKarma и Semicone доступна функция просмотра рёбер под другим углом — с «ширины» ребра с длинной его стороны. Для смены вида предназначена кнопка смены (поворота) вида. На получаемом виде используются следующие обозначения:

Вид ребра после поворота.

Обозначения:

  1. Индекс ребра и его цвет в «каркасе», «схеме», плане и других блоках калькулятора. В качестве индекса используются латинские буквы.
  2. Количество рёбер данного типа (индекса).
  3. Кнопка возврата (поворота) вида к начальному.
  4. Значение двугранного угла между широкой плоскостью ребра и плоскостью отреза.
  5. Числовое обозначение вершины, в которую ребро упирается данным торцом.

Для возврата к прежнему виду предназначена кнопка возврата к виду поумолчанию.

При распиле рёбер торцовочной пилой иногда удобно ориентировать ребро широкой стороной вниз. Тогда углы поворота пилы отличаются от получаемых в калькуляторе поумолчанию. Для их пересчёта можно воспользоваться функцией поворота ребра или отдельным калькулятором углов торцовочной пилы.

Грани

В блоке грани показаны вид, размеры и количество всех граней рассчитанного купола.

Обозначения на гранях.

Обозначения:

  1. Числовой индекс грани и его цвет на «схеме».
  2. Количество граней данного типа (индекса).
  3. Числовое обозначение вершины грани.
  4. Обозначение ребра и двугранного угла между широкой плоскостью ребра и прилегающей к нему гранью (для двух прилегающих граней угол одинаков).
  5. Значение высоты грани.
  6. Длина отрезка от вершины грани до точки пересечения высоты с ребром.

Вершины

Для типов соединения «Piped», «Cone» и «Nose» доступен блок «Вершины».

В блоке вершины показаны вид, размеры и количество всех вершины рассчитанного купола.

Обозначения вершин.

Обозначения:

  1. Числовой индекс вершины, используемый в «схеме» и других блоках.
  2. Количество вершин данного типа (индекса).
  3. Буквенный индекс ребра.
  4. Значение угла между соседними ребрами. Угол приведен в проекции на плоскость перпендикулярную прямой, проходящей через центра купола и вершину.
  5. Значение угла торца ребра. Угол приведен в проекции на плоскость перпендикулярную прямой, проходящей через центра купола и вершину.

В текущей версии калькулятора углы при вершинах корректно вычисляются для икосаэдра.

Результаты конструирования

Чтобы сохранить результаты конструирования можно воспользоваться адресом страницы калькулятора, который автоматически меняется в зависимости от введенных данных.

Получившуюся ссылку удобно использовать для передачи другим людям.

Скачать модель получившейся конструкции  в формате .obj можно с помощью кнопки «выгрузить». Она расположена после результатов вычислений в нижней части страницы в блоке полезных ссылок.

Блоки калькулятора

Открывая страницу калькулятора на устройствах с самым популярными размерами экранов, можно увидеть только верхнюю область калькулятора. В ней обычно видны блоки:

  • «Исходные данные»
  • «Результаты и способы соединения»
  • «Размеры ребер»
  • «Результаты измерений»
  • Схема купола
  • Кнопки переключения вкладок: «Каркас», «Схема», «Кровля», «План».

Чтобы увидеть блоки с чертежами рёбер и схемами граней и вершин, нужно прокрутить страницу вниз.

Общий вид страницы калькулятора.

Стратодезический купольный дом — доступная цена

СТРАТОДЕЗИЧЕСКИЕ КУПОЛЬНЫЕ ДОМА — ЖИЛЬЕ СЧАСТЛИВЫХ СЕМЕЙ

Каким вы видите идеальное жилище? Доступным по цене, безопасным, просторным и со всеми удобствами, экологически чистым и недорогим в обслуживании — такие требования сложно реализовать примитивной строительной технологией, но инженерная мысль нашла выход из положения.

Стратодезические купольные дома будоражат воображение прорабов-консерваторов из советских времён и открывают новые возможности для тех семей, которые хотят построить недорогой и комфортный дом.

Стратодезический каркас представляет собой сферическую форму, образованную пересечением вертикальных осевых и поперечных рёбер жёсткости. Своего рода купол, созданный из отдельных изогнутых лепестков.

Основной материал для строительства — сосна. Для отделки поверхностей и утепления используются полимерные или органические материалы. Стратодезический купольный дом прекрасно вписывается и в городской формат, и в загородный стиль жизни.

Более детально о технологии возведения стратодезического купольного дома смотритездесь.

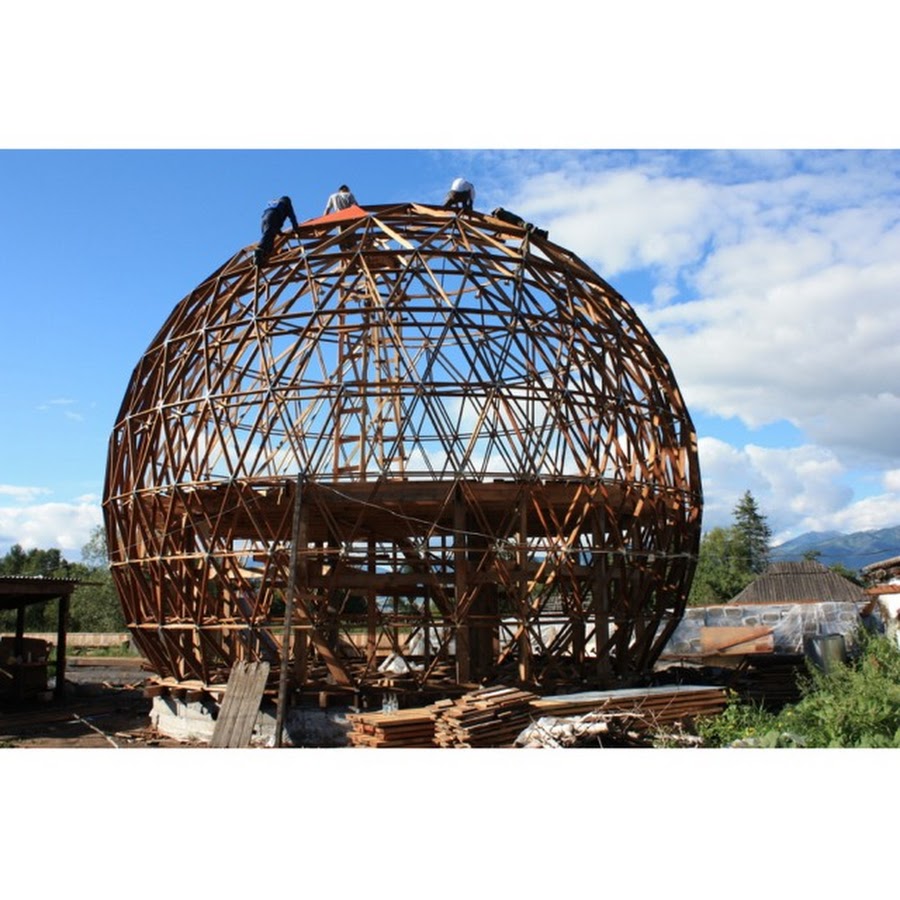

стратодезический каркас (дом)

Компания «Зеленый мир» специализируется на проектировании и возведении стратодезических купольных домов под ключ, а так же геодезических и правильных форм каркасов.

От идейного замысла до установки дверей наши специалисты помогут с любыми вопросами, дабы превратить вашу мечту в реальность.

Звоните 8-800-551-7411. Мы создаём жильё для счастливых и свободных от домыслов людей.

5 ПРИЧИН КУПИТЬ СТРАТОТЕЗИЧЕСКИЙ КАРКАС

Стратодезический купольный дом ассоциируется у многих с чем-то недоступным и дорогим, но стоит только оценить блага такого жилища, выбор становится очевидным:

  • Это дешевле. Экономия начинается уже на этапе проектирования. Под лёгкий стратодезический сферический каркас из дерева не нужны массивные фундаменты, площадь отделки (внутренней и наружной) на 30% меньше в сравнении с прямоугольными формами, нет нужды использовать дорогую спецтехнику при монтаже — это определяет низкую стоимость сметы на строительство.
  • Экономное жильё. Конструкция сферического дома лучше сохраняет температуру и обеспечивает естественный поток воздуха. Обогрев в зимнее время будет обходится дешевле, а летом в комнатах ощущается прохлада и свежесть, что позволяет отказаться от систем кондиционирования. Затраты на содержание сферического дома в 2-3 раза меньше, чем прямоугольного.
  • Уютный и вместительный. В сферическом каркасе нет углов, за исключением индивидуальных решений с тамбурами, поэтому внутри не будет глухих зон и карманов. Стандартные 5 м, выделенные под ванную, превращаются в просторное помещение, где можно разместить все необходимые сантехнические гарнитуры.
  • Безопасный и долговечный. Стратодезический каркас имеет высокое сопротивление сейсмической активности, а сферическая крыша лучше противостоит бурям и обильным снегопадам. Конструкция такого дома меньше подвергается нагрузкам от погодных катаклизмов и при должном уходе простоит больше 25 лет.

Стратодезический каркас из деревянных балок возводится за несколько дней. Всё зависит от модели и размеров конструкции. Таким образом, если есть земельный участок, финансовые возможности и надёжный подрядчик, то новоселье можно отпраздновать уже через 2 месяца с начала строительства, а это весомое преимущество для многих семей.

ЖИЛЬЁ МЕЧТЫ НА ШАГ БЛИЖЕ. Твой «Зелёный мир»

Компания «Зелёный мир» — это команда с инновационными решениями и педантичным отношением к делу. Высокосортная сертифицированная продукция и проверенная временем технология залог успешного строительства.

  • Большой выбор готовых проектов и строительных материалов. Выбери и собери сам.
  • Квалифицированные консультации. Не допустим, чтобы вы совершили ошибку.
  • Честная цена. Стоимость стратодезического купольного дома формируется открыто из готовых прайсов.
  • Кредитование. Если не хватает денег, чтобы завершить проект.
  • Бесплатная доставка. Не нагружаем транспортными хлопотами.

Наша основная цель заключается в создании экологически чистого и доступного жилья, и для этого мы создали все необходимые условия.

Купольные дома — это жильё будущего, а будущее для вас может наступить уже завтра. Звоните 8-800-551-7411. Вместе с нами мечты сбываются быстрее.

Установка стратодезического купола из поликарбоната своими руками: пошаговая инструкция

Стратодезический купол представляет собой строение в форме купола, состоящего из дугового каркаса. Геодезический купол представляет собой строение в форме полусферы. Ему не требуется фундамент из-за небольшого веса. Геокупол своими руками можно построить и в одиночку. Такой купол поддерживает нужный климат для многих видов растений, что позволяет выращивать растения круглогодично. За счёт круглой формы строения подогревается почва.

Строение такой формы можно использовать по-разному. Чаще всего конструкции купольной формы используют для беседок. Можно использовать как сарай или частный дом. Для строительства частного дома такая форма строения не стала популярной в народе. Не каждый отважится установить у себя строение купольной формы, хотя у неё интересный дизайн и очень прочная конструкция.

Для любителей экспериментировать строение купольной формы придётся по вкусу. Конструкция состоит из балок разной длины. Выбор строений купольной формы на рынке строительных материалов огромный. Можно подобрать любой размер.

Содержание материала

Галерея: стратодезический купол из поликарбоната (25 фото)

Плюсы и минусы

При производстве купольных строений используются материалы из полимера. Этот материал прослужит очень долго. Купольную теплицу легко сделать своими силами.

Достоинства строений купольной формы:

  1. Способность выдержать большие нагрузки. В отличие от других строений, теплицы круглой формы за счёт своего каркаса выдерживают нагрузку, с которой не справятся теплицы с обычной формой.
  2. Можно выращивать растения целый год.
  3. Хорошо сохраняет тепло из-за своей сферической формы.
  4. Отличная аэродинамика. Строениям купольной формы не страшен ураган, так как у этого сооружения минимальное сопротивление.
  5. Хорошо освещается. Даже капризные растения в этом строении всегда будут получать солнечные лучи в отличие от обычных теплиц.
  6. Больше пространства на 20% по сравнению с обычной теплицей. Достигается это за счёт сферической формы.
  7. Легко монтируется и демонтируется.
  8. При строительстве не требуется много материала по сравнению с обычными строениями.

Недостатки теплицы купольной формы:

  1. При строительстве требуется большая площадь.
  2. Много стыков (их приходится утеплять и герметизировать).
  3. Сложности на подготовительном этапе строительства круглой теплицы. Приходиться проводить расчёты перед установкой каркаса будущего строения.

Несмотря на недостатки, строение купольной формы имеет много положительных сторон, часто используют в местах, где частые землетрясения.

Расчёт длины элементов каркаса

Сначала для расчёта геокупола вычисляется длина каждого ребра. Нужно сразу же определиться с радиусом будущего купола. Зная радиус, можно узнать, какая будет высота и площадь у купола. Помимо этого, необходимо рассчитать последовательность каждого элемента каркаса и углы, под которыми они должны соединяться между собой. Для вычисления необходимо пользоваться формулами.

Для вычисления размеров и углов элементов каркаса в геодезическом куполе необходимо использовать следующие технические величины: радиус основания, высота строения (H), частота разбивки на секции (V).

С увеличением частоты разбивки (V) увеличивается количество рёбер разной длины для строительства. Полусфера 1V обозначает, что в куполе рёбра будут одинаковой длины. У такого купола всего 5 граней. Часто используют полусферу 2V, в ней H будет равно радиусу, а рёбра двух видов. В полусфере 3V используются рёбра под буквами A, B и C. Высота строения вычисляется по формуле H= 5/8, 7/12, 5/12 диаметра.

Для расчёта длины рёбер разного вида La, Lb, Lc используется формула L=R*K, радиус купола обозначается буквой R, а буква K — коэффициент частоты разбивки. Лучше каждый вид рёбер покрасить в разные цвета, чтобы не ошибиться при сборке рёбер. После проведения всех расчётов купола можно сделать чертёж будущей конструкции. Затем можно приступить к строительной площадке.

Установка купольной теплицы

Для строительства купольного строения потребуются следующие материалы:

  1. Деревянные бруски, пластиковые трубы или металлические балки одинаковой длины.
  2. Саморезы, болты, гайки, лепестковые коннекторы или гвозди.
  3. Полиэтиленовая плёнка, поликарбонат или стекло.

Сделать круглую теплицу можно из любого материала, будь то деревянные брусья или пластиковые трубы. Сделать круглую теплицу можно, даже несмотря на возникающие сложности при проектировании. Сначала необходимо вычислить параметры сегментов. Для этих вычислений необходимо воспользоваться геодезическим калькулятором. Правильный расчёт позволит определиться с длиной брусков.

В первую очередь необходимо снять верхний слой грунта. Если на рабочей площадке находятся корни деревьев, их необходимо убрать. Образовавшуюся яму нужно выровнять. На выровненную поверхность стелится полиэтиленовая плёнка. Плёнка засыпается гравием с глиной и выравнивается. После выравнивания можно приступить к установке основания.

Для летней купольной теплицы вполне достаточно, чтобы основание было выше уровня земли на 30 см. Для выращивания растений круглый год в купольной теплице самая приемлемая высота возвышения основания от земли — 60 см. Конструкция из треугольных сегментов образует надёжный каркас. Треугольные сегменты устанавливаются под заданным углом в шахматной последовательности.

Теплица-купол в большинстве случаев собирается из деревянных брусьев, так как они легко устанавливаются и крепятся между собой. Сегменты треугольной формы необходимо соединить при помощи коннекторов. По периметру каркас должен иметь вспомогательные балки, благодаря которым усиливается конструкция сферической теплицы. После установки каркаса его необходимо обшить полиэтиленовой плёнкой, листами поликарбоната или стеклом. Лучше использовать поликарбонат, потому что купольная теплица из поликарбоната прослужит очень долго.

Еще вариант статей по теме

Стратодезический купольный дом

Сейчас существует много фирм, которые так же, как и мы строят дома-купола. Многие не мудрствуют и просто повторяют то, что уже отработано как технология у других. И за редким исключением появляются те, кто изобретает новые подходы или технологии в реализации куполостроения. Те которые повторяют могут конкурировать с такими же благодаря нескольким факторам.
1 Уменьшая стоимость.
2 Сервис (оборудование или помощь в недорогой аренде).
3 Профессионализм.
4 Порядочность (отсутствие воровства).
5 Выполнение обязательств.
Вторая группа или группа новаторов кроме этого, конкурирует за счёт улучшения качества конечного продукта как следствие применения нового изобретения и уменьшение той же стоимости, но за счёт нового подхода (технологические процессы).
Как уменьшить стоимость? Это основной пункт, который беспокоит всех. И все на него ведутся не думая, что в основном уменьшение стоимости можно сделать за счёт применения более дешёвых, а значит менее качественных материалов. Редкие компании и строят, и производят материалы, и могут позволить себе играть ценами на качественном продукте.
На остальные четыре пункта обычно внимание не обращают. Такова наша действительность. Об этом вспоминают в процессе и это приводит к неудобствам, недоразумениям и даже к конфликтам. Потом встречаешь в интернете предостережения пострадавших от нерадивых строителей. И удивляешься тому, насколько люди наивны, заключая договора на сверх дешёвые сделки. Приходится напоминать «хорошее дешёвым не бывает». И это касается всех технологий без исключений.
Теперь о технологиях. На самом деле идеальной технологии не существует и существовать не может. В каждой есть свой изъян. Вопрос в другом с каким изъяном вы можете смириться и принять его как должное в процессе строительства и дальнейшей эксплуатации готового сооружения.
Я хоть и являюсь автором идеи и изобретателем нового метода возведения купольных зданий, также не могу сказать, что это идеальный вариант. Поскольку имеет свои недостатки. Но с моей точки зрения он более надёжен, удобен в эксплуатации и перспективен как в применении разнообразия материалов так и в возможности разработок внешнего дизайна, что до сего дня не делалось относительно куполов. Уже есть и методы и решения, технологии как купол сделать архитектурным произведением, при том индивидуального проявления. Мы не стоим на месте.
Как же у нас?
Наше строительство относится к возведению стратодезических, а не геодезических куполов. Для тех, кто не знает – это купола не из треугольников, а из лепесточков как апельсиновые дольки. Поэтому у нашего здания есть несущие элементы. Это изогнутые под определённым углом ребра жёсткости, которые и несут на себе основную нагрузку, если здание собрано по технологии каркасного дома. Дома из треугольников только каркасные и в них нагрузка ложится на соединение между этими треугольниками, соединяются они через конекторы (подвижные соединители из металла). Именно от качества конекторов зависит устойчивость к нагрузкам этого дома.
Наша конструкция универсальна и на её основе можно возводить и каркасники, и основательные здания в основе которых бетонная или кирпичная скорлупа как основная самонесущая конструкция.
Существует другая технология, которая позволяет возвести купольное здание из бетона. Это когда надувают каркас и изнутри напыляют пену, ставят арматуру и торкретированием наносят слой бетона формируя купол. Технология на самом деле перспективная и в своё время я к ней тоже склонялся. Но минус в теплоизоляции.
Во-первых, это только пена. Во-вторых, эта пена после возведения находится на поверхности купола и требует герметизации, чтобы в неё не попала вода и не начала её разрушать при первых морозах, а значит ухудшать её теплоизоляционные свойства. Такая гидроизоляция приводит к тому, что влага внутри купола в процессе эксплуатации будет всасываться бетоном, поскольку он паропрозрачен и оставаться в нем. И со временем внутри бетона может появиться грибок. Чтобы этого не произошло нужно ставить серьёзную вентиляционную систему. Всё бы ничего, но все эти конструкции будут висеть внутри помещения, что сильно отразиться на эстетике интерьера. Я это счел недостатком. Хотя для кого-то это не так важно.
В нашей конструкции внутри стены между теплоизоляцией и основой крыши создаётся воздушная прослойка, где идёт естественная циркуляция снизу вверх воздуха с выводом в атмосферу. А он выводит наружу излишки влаги, которые проходят через бетонную скорлупу и теплоизоляцию. Если заказчик желает поставить систему вентиляции, то она расположится внутри корпуса стены купола, при этом стена не изменит своих теплоизоляционных и несущих характеристик. Там же проводится часть других коммуникаций.

Наша технология
не привязана к толщине теплоизолирующего материала, а значит и региону, где возможно возведение здания. Не привязана и к однообразию теплоизолирующих материалов. Можно даже соломой утеплить. Поскольку внутренняя часть купола имеет бетонную или кирпичную основу, это пожаробезопасность, а также тепловой конденсатор.
Одни из самых дорогих элементов в стратодезическом куполе – это рёбра жёсткости, так называемый скелет здания. Мы разработали рёбра жёсткости, которые не уступают по характеристикам гнутоклееным, но при этом они на порядок дешевле. Вот здесь уже можно говорить о конкуренции за счёт уменьшения стоимости основанной на применении изобретения без ухудшения характеристик. Может для кого-то не важно, чтобы дом дышал, или наличие коробов над головой, но всем важно, чтобы дом не развалился в процессе эксплуатации. Люди далёкие от строительства спросят, почему нужно делать такие дорогие рёбра жёсткости и именно из дерева, гнуть, клеить, изобретать. Да, из металла или даже из бетона можно сделать куда дешевле. Что и делают там, где позволяет тёплый климат. Где можно не обращать внимания на так называемые «мостики холода». Мы претендуем на то, чтобы наши строения соответствовали технологии «пассивный дом». А в этом случае, такие проявления как «мостики холода» должны быть максимально исключены из конструкции оболочки дома. Поэтому те, кто читает эту статью, уже должны сделать вывод, дом не будет дешевле геодезического в каркасном исполнении, а скорее на оборот. Можете отнести это к недостатку, хотя делая выбор между автомобилем «Жигули» и «Мерседес», никто не считает цену мерседеса недостатком. Вопрос ориентации на те качества и удобства автомобиля цену которого готов оплатить пользователь. Так и здесь. Если вы хотите дом, который будет требовать минимум внимания и вложений в период эксплуатации, при этом давать максимум комфорта придётся заплатить больше. Если по минимуму, значит, как у жигулей – запчасти дешёвые, но менять часто.
Желаю удачи всем тем, кто увидел перспективу в купольных зданиях и заверяю вас, эти здания ещё скажут своё слово не только в комфорте проживания.
Герливанов В.В.

Конструкция купольного дома способна кардинально изменить жизненную философию его жильцов: стратодезический купольный дом

13.01.2016

Когда люди размышляют о строительстве дома, то, как правило, обсуждают материал, например, кирпич или дерево, количество этажей, общую площадь, наличие гаража, подвала, мансарды, камина и бани, размер окон, материл кровли и утеплителя, но практически никто не задумывается о том, чтобы изменить принципиальный подход к самому дому, то есть изменить его геометрию с прямоугольной на… сферическую, купольную. Ведь преимущество налицо — сферическая форма, по сравнению с прямоугольной, охватывает максимальный объем, используя при этом минимальную площадь поверхности.

Когда речь заходит про купол, то все, естественно, вспоминают самые популярные архитектурные объекты, например, Исаакиевский собор в С.-Петербурге, Большой Цирк на Проспекте Вернадского в Москве, планетарий и проч. При этом никто не допускает мысли, что конструкция купольного дома может использоваться гораздо шире, а не только в монументальных сооружениях. Купольное решение может быть реализовано при строительстве школы, магазина, больницы, павильона в парке отдыха. Поэтому нет ничего зазорного в том, чтобы построить купольный дом.

Купол в архитектуре появился давно. Иглу эскимосов, вигвамы индейцев, шатры африканских племен; один из ключевых элементов соборов и капелл. Вообще в куполе воплощается гармония с окружающим миром. Природа не знает прямых линий прямых углов. Все, что она создает, обладает скругленными формами. В этом отношении купол является очень естественным для природы (буквально — натуральным) решением в архитектуре.

Основные этапы строительства купольного дома, которое вела компания Timberline Geodesics. Узнать больше: www.domehome.com. Современное куполостроение связано непосредственно с именем американского инженера и архитектора Ричарда Фуллера/Richard Fuller (1895-1983), который искал пути для обеспечения людей доступным жильем. Он стал ориентироваться на природные решения и в конце 40-х годов прошлого века принялся экспериментировать со сферической геометрией. В результате в 1951 году Ричард Фуллер запатентовал геодезический купол, который представляет собой полусферу, собранную из тетраэдров, и является несущей оболочкой. Таким образом, форма купола представляет собой многогранник, близкий по форме к сфере. Так появился купольный дом, дом-купол или дом-сфера.

К настоящему времени разработаны и другие технологии для возведения купольных домов: стратодезические, полистирольные, пневмокаркасные, набивные, тентовые. Используются различные материалы: дерево и его производные, металл, глина, пластик, стекло, бетон, фибробетон, проч. Купольные решения применяют при строительстве жилых домов, гаражей, теплиц, производственных помещений, складов, отелей и ресторанов.

Поскольку наш интерес находится преимущественно в области деревянных домов, отметим стратодезический купольный дом. Подобное строение возводится из гнутоклееных деревянных балок, которые по факту являются несущей конструкцией и элементом оформления интерьера. Снаружи и внутри основание дополняется отделочными материалами.

Стратодезический купольный дом. Возводится из гнутоклееных деревянных балок, которые по факту являются несущей конструкцией и элементом оформления интерьера. Преимущества купольных домов начинаются уже с фундамента. Проведем простые подсчеты. Для традиционного прямоугольного (квадратный) дома площадью 100 кв. м нужно уложить 40 м ленты фундамента. В случае использования купольной конструкции, купол покрывает те же 100 квадратов, но длина ленты под фундамент составляет уже 35,5 м, то есть на 11 процентов меньше. Как говорится, мелочь, а приятно. Вообще эксперты утверждают, что купольная конструкция позволяет в целом экономить до 20-30 процентов строительных материалов при одинаковой площади основания.

Теперь проанализируем энергоэффективность, о которой думает каждый адекватный заказчик. Поскольку в купольном доме меньше площадь стен, то он, в отличие от традиционного прямоугольного, быстрее прогревается и дольше сохраняет тепло. Соответственно, меньшая площадь стен определяет меньшую потерю тепла. Отсутствие прямых углов на стыках между стенами и потолком увеличивает прохождение нагреваемого воздуха и скорость его нагрева. В результате экономия энергии на обогрев помещения (а летом, кстати, на кондиционирование) может достигать 25-35 процентов.

Внутри купольного помещения происходит естественная циркуляция воздуха, которая позволяет сократить расходы на вентиляцию. Присутствует отличная акустика одновременно с уменьшением внешних шумов на 30 процентов. Не ощущается давление потолка. Можно размещать окна почти любого размера, вплоть до создания панорамного остекления. Как следствие, уменьшаются расходы на освещение. Добавим сюда еще экологичность, простоту в обслуживании, непритязательность к фундаменту и необычный внешний вид купольного дома.

Многие описывают его как футуристичный, хотя он скорее тяготеет к сказочной стилистике. Кроме того, при разумном подходе в конечном архитектурном решении можно сочетать купольные решения и традиционные прямоугольные. Выглядит действительно красиво. В конце концов, не стоит строить купольный дом только ради купола. Вы можете сочетать самые разные формы и технологии. Главное, чтобы нравилось и было комфортно.

В купольном доме можно устанавливать окна почти любого размера. Но наиболее эффектно выглядит панорамное остекление. Как будто ты сидишь под сводом неба. Ну, и, наконец, некий нематериальный момент. Купольная конструкция является отражением стилистики природы, которая создает все без прямых углов. Иными словами, жить в куполе представляется наиболее естественным для человека. Также утверждается, что находясь под куполом, человек получает заряд положительной энергии. В этой связи вспомним купола храмов — неспроста же их строили!

Отдельно остановимся на сейсмоустойчивости купольного дома. В его конструкции отсутствует отдельная крыша, отдельные стропила и перекрытия. Эти особенности и определяет высокую сейсмоустойчивость. Даже если произойдет разрушение 30 процентов конструкции, весь дом не обрушится.

Купольные дома способны выдерживать снеговую нагрузку до 700 (!) кг на квадратный метр и порывы ветра до 250 км/ч. Для понимания: во время типичного урагана скорость ветра достигает 120 км/ч, и только при урагане «Патрисия» (октябрь 2015 года) порывы ветра достигали 400 км/ч — но это исключение. Здесь, естественно играют роль аэродинамические свойства купола — ветер встречает меньшее сопротивление. А вот в прямоугольном доме любая стена превращается в хороший парус, который сильный ветер старается свалить. Тепло не выветривается, опять же — повышается энергоэффективность.

Возведение купольного дома происходит в кратчайшие сроки. Например, на строение общей площадью 50 квадратных метров потребуется 1-2 недели, причем уже с отделкой. Конечно, на сложные решения придется потратить месяц-два-три.

Простота сборки и легкие материалы сделали купольные дома оптимальным решением в труднодоступных местах. Вспомним, например, высокогорный отель «Тарелка» на курорте Домбай. Он действительно имеет форму летающей тарелки, которая как будто приземлилась на склоне горы Мусса-Ачитара на высоте более 2 тыс. метров над уровнем моря. Кстати, отель был построен еще в… 1979 году.

Внутри сфера выглядит больше, чем снаружи. Несущие конструкции отсутствуют (несущей является оболочка), остается только пространство, которое дизайнеры интерьера могут преобразовывать самыми различными способами. Купольная стилистика придает жилищу торжественность, возвышенность и необычный уют.

Несмотря на скепсис некоторых экспертов, в купольном доме можно без проблем размещать традиционную прямоугольную мебель. Критики купольных домов говорят о том, что в «круглую комнату» сложно вписать традиционную мебель с прямыми углами. С ними сложно не согласиться. Правда, нужно понимать, что купольное решение предполагает другое восприятие мира или, по крайней мере, стремление к этому. Нельзя подходить к этому объему с т. н. прямоугольными мерками. Купол не догма, а руководство. В конце концов, большую сферу можно разгородить стенами, к которым поставить шкаф, кровать и прочие прямоугольные предметы. Другое дело, что купольная философия может сподвигнуть вас к иным формам предметов повседневного обихода, о чем вы сейчас даже не можете догадываться. А для этого нужно всего лишь… решиться на строительство купольного дома. Поэтому главный вопрос — а насколько вы готовы к этому?

Дома-сферы на основе стратодезического купола — Ремонт квартиры

Кроме геодезического купола https://fullerdome.com/sale в строительстве сферических домов применяется стратодезический купол. Каркас такого купола состоит из огромных трапеций. Эти трапеции можно делить на секции, близкие по форме к прямоугольникам и квадратам. Эти секции позволяют вписывать в конструкцию окна и двери нормальной формы. Расчет конструкции такого вида каркаса для дома-сферы еще более сложен, даже по сравнению с расчетом геодезического купола.


Стратодезический купол не обладает той высокой прочностью, которой обладает геодезический купол. Если из него убираются перемычки, то это делают по специальной технологии и очень осторожно. Изменение прочности одной секции стратодезического купола влечет за собой уменьшение прочности всей конструкции.

Как строят дом на основе каркаса –стратодезического купола.
Технология создания дома-сферы на основе стратодезического купола очень своеобразна. Обшивку стен купола можно начинать вместе с установкой стоек – основы каркаса. Следующий ряд стоек устанавливается только тогда, когда выполнена обшивка предыдущего ряда. Каркас в недостроенном положении плохо воспринимает силы, скручивающие конструкцию, и очень хорошо противостоит нагрузке весом. Обшивка листами материала увеличивает сопротивляемость силам, действующим в горизонтальной плоскости, и позволяет без помех собрать полностью каркас.


В конструкции стратодезического купола не применяются коннекторы. В вертикальной плоскости детали каркаса скрепляются замковым соединением, в горизонтальной применяются болтовые соединения с металлическими накладками. Несмотря на различие в конструкции и технологии сборки дома-сферы на основе геодезического купола и стратодезического купола стоят примерно одинаково. И если при устройстве дома на основе геодезического купола дорого обойдутся нестандартные окна и двери, то конструкция дома на основе стратодезического купола дает большой расход листового материала. Однако строительство дома на основе стратодезического купола выполняется легче и быстрее. На постройку одноэтажного дома уйдет около 3 месяцев.

Планировка внутренних помещений дома на основе стратодезического купола.
В купольном доме будет ( или не будет вовсе) минимум коридоров. Однако необычность конструкции дома-сферы вызывает не меньшую необычность планировки помещений. В условиях средней полосы не обойтись без тамбура. Однако этой пристройкой к сфере легко испортить весь вид сферического дома. Если есть желание обойтись без тамбура, то придется встраивать тепловую завесу. Роль тамбура может также сыграть закрытая от общего пространства небольшая прихожая.

Центр дома всегда занимают общей гостиной. Это место проходное. Обычно другие комнаты располагают вокруг гостиной. Из нее можно попасть на кухню и на второй этаж по лестнице к спальням. Кухню и ванную комнату, а также санузел располагают смежными друг с другом, так как им необходимо наибольшее число инженерных коммуникаций, и лучше, если разводка всех инженерных сетей будет исходить из одной точки, а сами сети не придется прокладывать далеко. Купольные дома часто имеют два и три этажа. Окна в таких домах могут располагаться очень высоко. Чтобы их открывать и закрывать, лучше воспользоваться автоматической системой открывания и закрывания окон.

Рассказываем о купольных домах | Круглый дом

Начнем с того, что многие выдающиеся изобретения человек позаимствовал у природы. Давайте обратим внимание на «технологии», используемые птицами при строительстве своих жилищ. Нетрудно заметить, что здесь нигде нет прямых углов. Полусферы, шары, окружности – только такие формы признает природа. Получается, что столь любимая нами жилая «коробка» вовсе не является венцом творения.

Обратив внимание на этот природный феномен, инженеры исследовали механические свойства сферических и купольных конструкций. Оказалось, что они не только обладают отличной аэродинамикой, но и намного прочнее прямоугольных.

Сферические, купольные жилища в истории известны давно. Такие строения, как яранги, чумы, вигвамы и т.д. — построены по этому принципу. Отличаются они высокой устойчивостью и простотой возведения, чем и заслужили популярность наших предков. Но купольные дома в чистом виде, как явление современного строительства, появились не так давно — примерно во второй половине прошлого века. Когда американский ученый Фуллер разложил купольную конструкцию на простые фигуры — треугольники, из которых часто и собирается вся конструкция. Именно по этому принципу строятся многие сферические дома и сегодня.

Энергетически сферическая поверхность безупречна. При максимальном внутреннем объеме она имеет минимальную площадь поверхности. Поэтому в купольном строении потери тепла во внешнюю среду в несколько раз меньше, чем в обычном доме.

В наши дни сферические дома из области теоретики перешли в разряд практических технологий экологического строительства. Тысячи людей во всем мире успели оценить их преимущества и не жалеют о своем выборе

Купольный или сферический дом — это названия строительной технологии. Собственно, название отражает особенность домостроения такого типа — дом не прямоугольный, а выполнен в виде полусферы. Вернее — в виде многогранника, приближающегося по внешнему виду к сфере.

Строятся купольные дома, в основном, по каркасной технологии, так что сооружение получается легким. Каркас собирается из бруса или металлических труб, обшивается листовым строительным материалом (фанера, ОСБ). Между стойками каркаса укладывается утеплитель (пенополистирол, минеральная вата, экологические материалы типа джута, высушенных водорослей и т.п.). То есть, кроме необычной формы в технологии строительства нет ничего нового, материалы подбираются как для обычного каркасного дома.

Строят купольные дома и из монолитного железобетона. Но эта технология используется нечасто, особенно в нашей стране, где пиломатериалы, порой, обходятся дешевле. Если учесть еще и необходимость хорошей теплоизоляции бетонного купола, становится понятным его непопулярность.

Существует две технологии, по которым собирают каркасные купольные дома: геодезический и стратодезический купол. Они имеют свои особенности, способные оказать влияние на ваш выбор.

Геодезический купол

Купол разделен на треугольники, из которых и собирается многогранник. Особенность этой технологии — в одной точке сходится большое количество балок. Для обеспечения их надежной фиксации используются коннекторы — специальные устройства из стали, позволяющие надежно соединять элементы несущей конструкции.

Геодезический купол для сферического дома строят на основе треугольников, при этом количество коннекторов исчисляется десятками или даже сотнями, и их наличие сильно влияет на стоимость строительства. Те, кто планируют строить купольный дом своими руками, стараются обойтись без коннекторов или сделать их тоже самостоятельно. Причины понятны, но при недостаточной прочности соединения, здание при нагрузках может разрушится.



Достоинство каркаса этого типа — устойчивая конструкция. При разрушении 35% элементов купол не разрушается. Это проверено в сейсмоактивных регионах, при ураганах. Такая устойчивость позволяет с легкостью убирать некоторое количество перемычек. То есть проем под двери, окна можно делать в любом месте, практически любого размера. Единственное, что требуется учесть — окна будут треугольные. В этой конструкции от этого никуда не деться. Для многих это критический недостаток.

Еще одна особенность — при сборке каркаса, без обшивки он имеет хорошую устойчивость к нагрузкам на скручивание, но не очень хорошо воспринимает горизонтальные нагрузки. Потому каркас сначала собирают полностью и лишь потом его обшивают.

Стратодезический купол

Купольные дома такой конструкции собираются из секций трапециедальной формы. То есть его фрагменты больше похожи на прямоугольники или квадраты. Такое строение позволяет использовать двери и окна стандартной конструкции. Для многих это — большой плюс.

Минус статодезиеского купола в том, что убирать элементы конструкции можно только после усиления прилегающих конструкций.


Есть у этой технологии и своя особенность сборки. Каркас должен обшиваться по мере установки стоек. То есть, второй ряд стоек собирается только после того, как обшит первый, третий ряд — после того, как второй зашит листовым материалом и т.д. Это связано с тем, что в неоконченном виде — без обшивки — каркас имеет высокую несущую способность по вертикальным нагрузкам и не очень устойчив к нагрузкам на скручивание. Как только грани обшиваются, он становится очень устойчивым и надежным.

В отличие от геодезического купола, для сборки стратодезического коннекторы не требуются. Вертикальные детали каркаса соединяются при помощи замков специальной формы.

Существуют и дома стратодезической формы на основе каркаса из гнутоклееных балок. Эти дома, не смотря на сложности в изготовлении и сборке, имеют форму, максимально приближенную к форме сферы.


Плюсы купольных домов

Кроме необычного внешнего вида плюсы у сферических домов следующие:

  • Оптимальное использование пространства. Комнаты получаются с максимальной площадью пола и намного меньшей площадью потолка. То есть, неиспользуемое пространство над головой меньше.
  • Меньшая внешняя поверхность стен по сравнению со стандартными прямоугольными конструкциями.
  • Меньше поверхность — меньше рассеивается тепло зимой и поглощается тепло летом. То есть, содержание таких домов более экономично.
  • На купольных конструкциях осадки задерживаются в очень небольших количествах — они просто скатываются.
  • Конструкция легкая, фундамент под нее требуется облегченный. Обычно — ленточный, но хорош и свайный и свайно-ростверковый. На нестабильных грунтах возможно использование плитного фундамента.
  • В купол можно встроить любое количество окон. Это не повлияет на устойчивость конструкции.
  • Строение купола позволяет оптимально располагать солнечные батареи.
  • В строениях купольного типа удобно устраивать систему вентиляции, отопления и кондиционирования. Дело в округлой форме крыши, которая способствует естественному перемешиванию воздуха.

Минусы

  • Незначительно увеличивается количество отходов отделочных материалов, так как продаются они, в основном, прямоугольными листами. Но эта проблема практически не ощутима при использовании таких материалов, как мягкая кровля, минвата, вагонка, ламинат, мозаика.
  • Для монтажа окон и дверей на наружных стенах требуется соответствующая подготовка проемов. Окна могут быть как мансардные, так и обыкновенные в наружном или заглубленном исполнении. Хотя на это будет потрачено немного больше времени, но именно окна придадут вашему дому неповторимый внешний вид и необычный внутренний дизайн помещений.
  • Ограниченный выбор материалов для наружной отделки.  Для кровли не используются такие материалы, как шифер, металлочерепица, профнастил. А подходят несколько вариантов — мягкая черепица, деревянная дранка, листовой металл Наиболее распространенный вид кровельного покрытия – мягкая битумная черепица. Этот материал идеально ложится на криволинейные поверхности.
  • Необычная планировка. Но однозначно ее отнести к недостаткам не получится. Нравятся купольные дома именно своей неординарностью. Так что нестандартная форма помещений — это, скорее, особенность, которую надо учитывать при подборе мебели и выборе отделочных материалов.

По совокупности характеристик купольные дома выглядят очень привлекательны. К тому же экономический расчет затрат подтверждает, что на постройку требуется намного меньше средств за счет меньшей поверхности стен. По математическим выкладкам площадь стен меньше почти на треть, по сравнению с прямоугольным домом такой же площади.

Купол

Купол [история | архитектура | стратодезический | комплекты | ссылки | vrml | торговая марка ]



Купола: чудо инженерной мысли

  • Купола увеличивают объем при минимальной площади поверхности …
  • обеспечивает структурную целостность с минимумом энергии / материала
  • , что делает их совершенно стабильными и инертными, как молекулярные упаковки.
  • Они энергоэффективны как архитектурные сооружения — сохраняют тепло, минимизируя тепловую нагрузку от солнечной энергии.
  • и они минимизируют лобовое сопротивление и распределяют ветровые / снеговые нагрузки
  • … и они просто чертовски хороши на вид!

История

Многие культуры разработали сложные сфероидальные многогранники для использования в плетеных мисках, шляпах и даже в конструкциях. Однако греки были первыми, кто записал математические модели геодезических форм — они создали множество регулярных многогранники: тетраэдры, кубы, икосоэдры, додекаэдры и т.д. обрамление для строительства бетонных куполов, представляющее купол как общий архитектурный элемент, который сохранился в современном формы сегодня.

В 1920-х годах немецкий ученый / инженер Вальтер Бауэрсфельд создал первую железобетонную конструкцию, армированную металлом. геодезический купол. Он был спроектирован для размещения первого планетария, созданного Zeiss Optical Works в Йене, Германия.

В 1940-х годах Бакминстер Фуллер применил греческий икосоэдр для создания своего Dymaxion или геодезический купол для использования в архитектурных сооружениях. Используя его икосоэдр купола в качестве основы для картографической проекции, Фуллер стал единственным человеком, удостоенным награды патент на процесс создания карты (сегодня мы можем назвать это алгоритмом наложения текстуры…).

Недавние открытия сложных, но очень стабильных полиэдрических молекул получили название Бакминстера-Фуллеринов. и Баки-шары в его честь.

Хотя работа Фуллера над геодезическими куполами вызвала немалый ажиотаж среди многих молодых инженеров — особенно во время движения Земли 60-х годов — геодезический купол далек от ожиданий, которые многие поставили на него: экономичное решение для эффективного жилищного строительства.

У этого недостатка несколько причин:

  • Икосоэдрические купола содержат несколько горизонтальных и вертикальных плоскостей, необходим для обычного архитектурного обрамления.
  • Специально вырезанные и собранные детали увеличивают стоимость строительства.
  • Нетрадиционный каркас затрудняет получение разрешения на строительство.
  • Плохо спланированные двери и окна часто ухудшают целостность конструкции и снижают энергоэффективность.
  • Обычная мебель и приспособления редко хорошо вписываются в изогнутые пространства, что снижает пространственную эффективность.
  • Дома куполообразной формы не часто получают одобрение пригородных архитектурных комитетов.
  • Использование современной теплоизоляции снижает рентабельность куполов по сравнению с традиционными конструкциями.
  • Некоторые из ранних купольных конструкций «хижин» были просто некрасивыми.

При этом в мире построено много красивых купольных домов, а также большой, восторженная толпа сторонников купола. С ростом Интернета в последнее время наблюдается возрождение интереса к домашним хозяйствам — и многие люди начинают заново открывать для себя купола как забавную, структурно безопасную и экологически ориентированную форму дома.


Архитектурно разумный купол

Я интересовался геодезическими куполами с начала 70-х и начал писать программы для создание списков запчастей купола в средней школе.

На фотографии справа показан купол диаметром 25 футов, который я убедил спонсировать в школе — Подсчитал количество и длину шпилек, изготовил в цехе приспособление для запрессовки и сверления концов, и в тот день, когда мы его собрали — о чудо, оно действительно заработало!

В процессе завершения этого проекта быстро стало очевидно, что икосоэдральные купола просто не были оптимальная форма для большинства архитектурных приложений. Поэтому я начал экспериментировать с куполами на основе додекаэдра. и другие геометрические формы.

На первом курсе (1975 г.) в Cal Poly (архитектурная школа в центральной Калифорнии) я поступил в ежегодный архитектурный конкурс Poly Royal. Это были параметры:

    Спроектируйте и постройте временную конструкцию, которую можно было бы перенести в Поли-Каньон (за кампусом), соберите ее, проведите в нем выходные и верните его обратно с минимальным воздействием на окружающую среду. Это должно было быть стабильный / теплый / достаточно сухой, чтобы вместить всех людей, которые его туда несли.
На фото справа моя группа проиграла наш проект после того, как заняла 1-е место в общегосударственный конкурс.Я использовал блокнот, чтобы придумать многогранную форму (ромбикосододекаэдр), и ручной Калькулятор HP для определения размеров панелей.

Мой дизайн был процитирован по нескольким причинам:

  • Наименее дорого: скобы стоили 2 доллара — поверхность из переработанного, водоотталкивающего картона. Другие команды потратили на материалы до 250 долларов.
  • Без воздействия на окружающую среду
  • Энергоэффективность — тепло нашего тела сохраняло жаркое в ночное время; 5 съемных оконных панелей с регулируемой температурой.
  • Strong — это единственная конструкция, которая выдержала бы вес двух учеников на вершине.
  • Легко транспортировать — см. Фото. Мы подняли его стопкой панелей и собрали … когда кончился конкурс, просто унесли его целиком. Небольшой вес и сопротивление ветра сделало это легко.
Оказалось, что этот купол обладает довольно уникальными и полезными свойствами: все панели купола были одинаковыми квадратами, равносторонние треугольники и правильные пятиугольники.Я разделил пятиугольники на равнобедренные треугольники, чтобы уменьшить габариты при транспортировке, повысить прочность конструкции и свести к минимуму строительные отходы.

Это дало несколько преимуществ:

  • Панели были просты и экономичны в изготовлении.
  • Сменные панели упрощают и ускоряют сборку.
  • Вертикальную дверь можно врезать в конструкцию без ущерба для целостность конструкции.

Однако даже этот купол не подходил для архитектурных применений.После Cal Poly, Я пошел работать в SysComp / Data General, создавая системы 3D-моделирования и рендеринга. Фото справа был снят прямо с монитора Tektronix (ок. 1982 г.) с помощью другой написанной мной утилит для генерации купола.

Вскоре после этого мне пришло в голову применить другой подход к созданию архитектурных куполов — , почему делают их геодезическими , вообще? Я только что завершил программу триангуляции трехмерных контурных моделей и решил применить ее к сферическим формам.

В куполах ниже используется алгоритм Stratodesic ™, который я придумал. Ключевой особенностью этого купола является то, что вы можете легко деформировать сферическую форму в эллипсоиды и другие сфероидальные формы без нарушения структурной целостности. Второстепенная особенность состоит в том, что он состоит из ряда горизонтальных срезов и ряда вертикальных плоскостей.

Это делает его идеальным для архитектурных применений, поскольку вы можете изменить его пропорции и разрезать купол по горизонтали примерно за любое место и при этом сохраняет свою структурную целостность — плюс размеры балок / стоек стандартные; и дверные / оконные пробки могут совпадать — в отличие от геодезических куполов.Это поддерживает архитектурные приложения, которые являются энергоэффективными, структурно прочный и водонепроницаемый.


Geodesic против Stratodesic

Купол — это любой объект сфероидной формы, напоминающий раковину. Обычно купола усечены, чтобы они могли располагаться на поверхности, например на земле.

Купола можно разделить на несколько категорий: не геометрические, многогранные, геодезические и стратодезические. Геометрические купола имеют некоторую симметричную структуру; негеометрические купола включают твердые оболочки, такие как керамические чаши.

Многогранные купола — геометрические формы, состоящие из соединяющихся граней; геодезических куполов многогранные купола с правильная многоугольная структура. Dymaxion был придуман Бакминстером Фуллером для описания своего набора геодезических куполов, обычно основанных на икосоэдрической основе.

Stratodesic куполов были придуманы мной в начале 1996 года для описания куполов, которые я создавал с начала 1980-х годов. Хотя стратодезические купола многогранны, они не геодезические.В то время как геодезические купола основаны на радиальной симметрии, стратодезические купола основаны на осевой симметрии.

Геодезические купола оптимально устойчивы, когда на них со всех сторон направляются нагрузки; стратодезические купола оптимально устойчивы, когда основная нагрузка направлена ​​вдоль их оси. Это делает стратодезические купола более подходящими для большинства архитектурных применений.

Геодезические купола, как правило, образуют большие круги, которые разделяют купол на полусферы с несколькими (если таковые имеются) параллельными плоскостями — что затрудняет использование обычных методов обрамления без нарушения целостности конструкции.Поскольку стратодезические купола аксиально-симметричны, они образуют множество параллельных плоскостей — идеально для фундаментов, балок, балок и коллекторов.

Хотя геодезические купола — лучший выбор для многих неархитектурных приложений, оптимальным архитектурным выбором обычно будет Stratodesic ™.


Строительство статодезического купола

В будущем мне будет предоставлена ​​веб-форма, которая позволит вам создать список деталей для создания собственного Стратодезические купола. Я надеюсь также предоставить комплект, который поможет в строительстве стратодезических куполов.

Другие купольные модели


VRML и моделирование виртуальной реальности

Если вас интересует 3D-рендеринг, загляните в VR World для информации и демонстраций по моделированию VRML.

Язык моделирования виртуальной реальности — это Интернет-стандарт для моделирования, визуализации и навигации в трехмерном пространстве. В то время как HTML предоставляет стандарт 2D для преобразования текста, изображений и ссылок, VRML предоставляет механизм в реальном времени для управления 3D-моделями и предоставление веб-ссылок в трехмерном контексте.

Если у вас установлен браузер VRML, дайте мне VRML Dome Generator попробуйте.


Все приведенные выше примеры представляют собой стратодезические купола и были сгенерированы с помощью VRML с использованием короткого скрипта PERL.

Каркасное яйцо было визуализировано с помощью браузера Netscape VRML.

Пасхальное яйцо, версия купола яйца с отображением текстуры, было визуализировано с помощью браузера Chaco VRML.

Красный купол был создан с помощью моего генератора купола VRML.


Название Stratodesic ™ является товарным знаком Роберта М. Фри
. Для получения дополнительной информации на этой веб-странице отправьте электронное письмо Domes @ graphcomp.com.

Строительство купола своими руками. Каркасный купольный дом

своими руками.

Купольный дом достаточно технологичен. Строительство купольного дома требует умения, и нужно все продумать до мелочей. И, конечно, нужен проект. Можно ли построить купольный дом своими руками?

А из чего строить? Чаще всего их строят из дерева. Технологически возможно возведение стен куполов из кирпича и блоков, из панелей и монолитного железобетона.Этот уникальный дом в форме полусферы или конуса благодаря своей конструкции не требует большого количества строительных материалов.

Это понятно, потому что сфера или яйцо с минимальной толщиной скорлупы выдерживает наибольшие нагрузки по сравнению с другими конфигурациями, потому что эта «конструкция» по своей природе наилучшим образом распределяет приложенные нагрузки. Ведь это не самолет, который борется со всем миром, подставляется ветру и огню … но сферу сложно поджечь извне.Да и ничего нового, вспомните шатер, шалаш, ярангу или купол церкви. Итак, хватит философии! Наука эниология, безусловно, интересна, и в мире строят и живут в них купольные сооружения, это факт, например, японцев.

Практический вопрос — как построить купольный дом себе? Получить максимальное количество жилой площади при минимальной площади участка, сэкономить на строительных материалах и фундаменте и получить дом прочный, экологичный и энергоэффективный?

Плюсы купольного дома

  1. Безусловная оригинальность и полная свобода в планировке внутреннего пространства.Внешне дом современный и эстетичный, такой же естественный, как сама природа. (И четко выражено желание жить с ней в мире. Напоследок.)
  2. Неплохая скорость строительства и не самые большие денежные затраты по сравнению с каменным или бетонным прямоугольным домом.
  3. Благодаря небольшому весу дома фундамент можно минимизировать и положить на землю. Если позволяют грунты основания и поведение подземных вод, то подойдет простейший фундамент — незаглубленная лента.Технологически купол представляет собой самонесущую конструкцию, поэтому требует минимального количества строительных материалов.
  4. Можно строить как на юге, так и на севере, при правильном оснащении тепловой КПД превзойдет все ожидания. В полном смысле энергоэффективный дом. Площадь «стен» и «крыши» минимальна — потери тепла тоже. Один интересный момент, который часто приходится упускать из виду, так как с ним сложно бороться — мощный мост холода дома падает на стык его фасада и крыши, чего у купола просто нет.
  5. Аэродинамика купола сводит к минимуму сопротивление ветру — не будет сквозняков и утечки тепла. Нет паруса — есть сопротивление ветровым нагрузкам. Все нагрузки распределяются по дому — полусфера равномерно, а движения грунта, а также сейсмичность менее опасны. Полушарие, даже если его проколоть в одной или нескольких точках, не теряет устойчивости и не складывается, как карточный домик. Для мгновенного полного разрушения полушария необходимо хотя бы, чтобы под ним открылась почва.
  6. Плюс к дизайну — гармония формы дает отличную акустику и благоприятное светораспределение. Под куполом всегда ярче, так как сферическая форма рассеивает свет, а кубическая — поглощает. Тепло, свет и звук распределяются равномерно. В результате можно активно использовать пассивное освещение и солнечное отопление, что приводит к экономии при эксплуатации.

Продолжать можно долго. Так каковы конкретные требования к возведению купольного дома?

Фундамент купольного дома

На фундаменте.Как уже было сказано, из-за небольшого веса дома фундамент берется самый простой — ленточный неглубокий, хоть и любой, свайный или столбчатый. В самых холодных местах рассмотрите шведскую утепленную плиту.

Основные материалы для строительства купольного дома

Рассмотрим дерево поближе — сухой или клееный брус, сечение рассчитывается в зависимости от размеров купола, снеговых и ветровых нагрузок в конструкции площадь. Если дом будет обшиваться как изнутри, так и снаружи, то сечение бруса необходимо дополнительно увеличить.

Основная проблема — разъемы. Если в доме будет большая площадь, без них не обойтись. Деревянные конструкции, собранные с использованием заводских пяти- и шестилучевых соединителей, собираются в конструкторском стиле, требуются только строительные леса и раздвижная лестница, механизации и специального оборудования не требуется. Было изобретено большое количество разнообразных соединителей из разных материалов. А вот самодельные металлические коннекторы в гараже с последующей антикоррозийной обработкой грунтовкой или краской вряд ли создадут условия для длительной эксплуатации.Надежный разъем должен выдерживать большую нагрузку при небольшом весе и высокой коррозионной стойкости, для этого требуется заводское литье или штамповка.

Существует современная технология сборки, при которой панели изготавливаются с точностью пазов и ребер, что позволяет соединять их в одно целое с минимальным количеством стыков и без зазоров. А для купольного дома небольших размеров применим безразъемный способ монтажа.

Для защиты от атмосферных осадков потребуются кровельные материалы — возможны гибкие черепичные или рулонные материалы, а также листовые на алюминиевой основе.

Технология возведения купола сложная, но если сравнить ее с обычным домом, расчеты показывают снижение затрат, как финансовых, так и временных. Это связано с экономией строительных материалов и возможностью обходиться без специальной техники.

Материалы и инструмент для монтажа купольного дома

  1. для каркаса — брус деревянный, сечение по проекту, но не менее 50 * 50 мм. Крепеж — шурупы, гвозди, шурупы и так далее.Изоляция. Оцинкованная сталь. Полиуретановая пена.
  2. для внешней отделки — кровельные материалы, желательно гибкие, черепица или толь, в зависимости от бюджета строительства.
  3. рулетка, уровень или лазерный уровень, уголки, линейки.
  4. электродрель, лобзик, ножовка, болгарка. Деревообрабатывающий станок сэкономит много времени при качественной обработке деталей.
  5. отвертки, молоток, щетки, ножницы по металлу — необходим весь строительный набор. А также расходные материалы и средства защиты — очки, перчатки.Все как обычно, и каждый строитель сам руководствуется ситуацией.

Проект дома — купол нужен для подготовки основных элементов здания.

Расчеты производятся методами триангуляции, которые напрямую связаны с высотой купола. Размеры краевых элементов, количество их типоразмеров и количество соединителей можно варьировать, «увеличивая» триангуляцию. Длину элементов следует выбирать так, чтобы к ним можно было купить качественные высушенные доски или брус, а затем работать с ними безопасно и технологично.

Проект можно заказать, но многие строители, зная основную технологию и конструкцию, составляют его самостоятельно, используя открытые источники схем и проектов и техническую литературу. На этапе проектирования определяется тип фундамента, размеры купола, необходимое количество соединителей, размер и форма всех ячеек, количество элементов каркаса и ограждения.

Устройство купольного дома

Вот примерный перечень работ по устройству узла коннектора купола

  • разметка на земле, подготовка основания проводится по общепринятым технологиям.Растительный слой почвы срезается, заменяется слоем уплотненного щебня, а затем слоем песка. Если выбран ленточный фундамент, армирование и заливка производятся по стандартной технологии. На этом этапе подведены все коммуникации. Как вариант фундамента возможна десятиугольная несущая конструкция из свай. Опорные элементы в виде трапеций и обвязка фундамента собираются на винтах по чертежам.

  • для устройства «стенок» используются элементы из прутка, подготовленные по чертежам, стыки на шипах и пазах, армированные саморезами.Дверные и оконные рамы также предварительно подготавливаются и устанавливаются на место с дополнительной обвязкой и креплением.

  • Ребра, образующие основную раму, необходимо обработать антисептиком и антипиреном. Затем дом обшивается изнутри. Можно использовать обычную фанеру. Для наружной отделки проще всего работать с рубероидом, разрезав его на треугольники и прикрепив их к куполу расплавом обычной смолы или клея. Этот слой будет гидроизоляционным, его нужно делать внахлест.

  • по слою гидроизоляции набивают обрешетку из бруса, с высотой зазора по расчету необходимой толщины утеплителя, затем делают внешнюю обшивку, отделку «крышу», отделку. Утеплить купол изнутри — более практичный вариант. Иногда устраивают засыпку теплоизоляции купола — из опилок. Гидроизоляцию такой конструкции нужно делать очень аккуратно.

  • настил полов, установка окон и дверей, подключение коммуникаций.

Речь шла о геодезических куполах. Тип купола, называемый стратодезическим, отличается от геодезического принципа более простой установкой и подгонкой окон и дверей, отсутствием разъемов и мостиков холода, которые они неизбежно придают дому, а также гораздо большим расходом материала, в том числе в частности, дорогой клееный брус или металлопрокат. Но их сила все же ниже, чем у геодезистов.

Вопрос о будущем повсеместном строительстве куполов — удобных и дешевых, это не только вопрос техники.Может, это вопрос идеологии и новых систем строительства?

( 20 оценок, среднее: 4,40 из 5)

При выборе проекта дачного строительства в первую очередь оценивается не только комфорт, но и внешний вид будущей постройки. Частный дом считается местом отдыха, поэтому он должен быть красивым и уютным. Если вы хотите построить на приусадебном участке уникальную оранжерею, дом или беседку, то стоит попробовать задуматься о строительстве геодезического купола.Выглядит это довольно сложное сооружение, но возвести его сможет даже не очень опытный строитель, а материальные затраты будут небольшими. В этой статье будет рассказано, как построить купол своими руками.

Определение геодезического купола

Специалисты считают, что большинство людей не имеют представления о такой строительной конструкции, потому что она встречается очень редко. Поэтому стоит подробно описать все особенности и технические характеристики геодезического купола … Конструкции с несущей сетчатой ​​оболочкой были разработаны изобретателем Ричардом Фуллером.Сначала он взял очень прочную сферическую конструкцию и разделил ее на маленькие треугольники, стороны которых расположены на правильных геодезических линиях. Расчеты Ричарда Фуллера позволили сделать постройку купола простой и доступной для всех.

Изобретатель считал, что столь уникальная конструкция здания была обязана решить задачу быстрого строительства дешевого и комфортного дома. Эта разработка не была оценена специалистами, и не использовалась в массовом строительстве … Однако для постройки уникального кафе или красивой дачи лучше всего подойдет геодезический купол Фуллера.

Ричард Фуллер спроектировал довольно прочную конструкцию. Геодезический купол равномерно распределяет всю массу, выдерживает огромные нагрузки и сокращает финансовые вложения при возведении фундамента. Уникальная сферическая форма способна выдерживать самые сильные порывы ветра. Экономия при строительстве таких домов происходит за счет уменьшения общей площади боковой поверхности.В самом куполе круглые стены способствуют качественной циркуляции воздуха, создавая комфортный микроклимат.

Основным недостатком можно считать очень сложные, по сравнению с простыми домами, математические расчеты. Поскольку конструкция состоит из огромного количества деталей , то необходимо утеплить довольно много стыков. Других существенных недостатков геодезический купол не имеет.

Замеры и расчеты

Если вы хотите построить геокупол своими руками, вам для начала необходимо провести все математические расчеты.Основная задача расчета геодезического купола состоит в том, чтобы имея определенный радиус, получить данные вида:

Необходимо ориентироваться на такой узел для построения геодезического купола как на специальный соединитель. Эта деталь представляет собой узел, соединяющий все стропильные части. Поскольку коннектор является основным элементом крепления всей конструкции, он изготовлен из качественного прочного материала.

В зависимости от конструкции геодезического купола и расположения в нем соединительный разъем должен иметь разное количество лепестков.Все крепежи для постройки купольного дома можно купить или изготовить своими руками. Хорошим примером может служить соединитель из обычной перфорированной ленты … Такой соединитель имеет очень ценное качество, ведь на нем довольно просто регулируется угол наклона. Геодезические купола малого диаметра могут быть построены бесконтактным способом. Однако при строительстве большого дома необходимо использовать металлический соединитель для крепления нервюр.

Для того, чтобы произвести расчеты, нужно знать габариты конструкции.Необходимо помнить, что общая площадь изготовленного геодезического купола будет немного меньше площади круга, потому что в основании расположен многогранник, вписанный в круг. Высоту постройки можно определить по общей длине диаметра. Стоит отметить, что чем выше высота купола, тем конструкция будет больше похожа на сферу.

Для расчета необходимых деталей будущей конструкции стоит воспользоваться специальным онлайн-калькулятором.Вам нужно ввести данные о высоте и радиусе здания , и калькулятор рассчитает геокупол и предоставит длину и количество ребер, тип и количество соединителей.

Строительство своими руками

Самыми подходящими конструкциями для купольного строительства являются небольшие теплицы, уютные беседки или дачные домики … Для начала нужно выбрать место для строительства. Если это теплица, то нужно найти хорошо освещенное место. Подходит для дома или беседки слегка затененного участка … Участок под любое из этих построек выравнивается, а затем с него удаляется весь мусор и корни деревьев.

Теплица

Самый простой способ построить купольную теплицу. Для его сборки не потребуется фундамент, а основным материалом могут служить обычные доски, бруски или металлические трубы. На заранее подготовленной поверхности необходимо приступить к сборке основания теплицы-купола. В первую очередь собирают и скрепляют треугольники. Чтобы не перепутать грани, их нужно подписать и сверять с рисунком.Если теплица небольшая, то при сборке соединительный разъем следует заменить простой монтажной лентой и крепежными материалами.

Сделанный геодезический купол следует накрыть простой пленкой. Намного лучше будет смотреться купольная теплица, которая покрыта листами поликарбоната … Вырезанные из поликарбоната треугольники необходимо закрепить на каркасе, а все стыки закрыть декоративными рейками. С улицы геокупола можно отделать декоративным камнем, посадить цветы и установить небольшой забор.Такая купольная оранжерея станет неповторимым украшением любого загородного дома.

Альков

В виде геодезического купола можно построить беседку. Для этого необходимо придерживаться следующих рекомендаций:

После изготовления конструкции купольной беседки следует не менее важный этап работ. Он заключается в прикрытии круглой беседки куполом. Материал для этого можно использовать по-разному. Если конструкция геодезического купола закрыта не полностью, а пара участков беседки оставить открытыми, то их можно украсить красивой тканью.В такой уютной беседке можно с удовольствием провести свободное время в кругу семьи и друзей.

Дом

Купол может стать основой уникального дома на дачном участке … Главное отличие беседки от теплицы — необходимость возведения фундамента. Для строительства купольного дома стоит придерживаться следующих рекомендаций:

  • необходим хорошо утепленный фундамент;
  • к основанию фундамента крепятся специальные угловые стойки, которые усилены горизонтальными подкосами;
  • возводится строительство купольного дома;
  • снаружи дома необходимо обшить фанерными листами.

Установив дверные и оконные рамы, следует приступить к отделке геодезического дома изнутри. Все проемы прокладываются хорошим утеплителем, который зашивается листами фанеры. Для того, чтобы построить купольный дом, потребуется не более трех месяцев работы. Форма геодезического купола поможет сэкономить на количестве материалов .

Живя в таком доме, можно оценить основные достоинства такой конструкции.

Пошаговая инструкция по изготовлению мобильного геокупола своими руками

Купол геодезический своими руками

Доброго времени суток! Эта статья будет полезна всем, кто интересуется геокуполом и желает своими руками создать эту удивительную конструкцию.В этой статье мы не будем углубляться в общую теорию геодезических куполов, поскольку это обширная тема, освещенная в других статьях. Ниже приведены конкретные инструкции о том, как сделать небольшой мобильный геодезический купол. Такой купол станет идеальным решением для всех путешественников и любителей жить на природе, подойдет для дачи или детского дома. Этот купол представляет собой универсальную мобильную палатку, компактную для транспортировки (подходит для любого автомобиля), быструю сборку (2-3 часа), очень прочную и устойчивую к воздействию природных факторов.А еще этот дом круглый и гармоничный. В народе говорят, что благодаря синергетической (геодезической) структуре каркаса геокупол благотворно влияет на окружающее пространство и гармонизирует его. Мы убедились в этом на собственном опыте. Установив в таком доме печь, можно спокойно прожить в нем до поздней осени. Есть варианты зимовки, но они требуют утепления.

Многие фотоматериалы для этой статьи были собраны из разных источников, за что огромное спасибо их создателям.Также особая благодарность нашим латвийским друзьям, которые вдохновили нас на создание такой инструкции.

Итак, приступим!

Вот такой геодезический купол у вас должен получиться.

Диаметр купола: 6,2 метра
Высота купола: 3,65 метра
Кол-во деталей: 165
Количество типоразмеров: 3
Площадь: 30 кв.м.
Количество болтов: 61
Размер болта: М8х60

Выбор материала каркаса

Удобный и бюджетный материал для каркаса геодезического купола — труба стальная (электросварная).К нашему куполу подходит круглая труба 25х1,5мм. Купить такую ​​трубу можно на ближайшем рынке или на складе металла. Обычно продаются трубы длиной шесть метров. Для удобства доставки их можно распилить на 3 или 1,5 метра.

Итак, нам нужно 252 метра трубы (42 трубы по 6 метров каждая). Стоимость около 6000 руб.

Выбор инструмента и создание рабочего пространства

Для изготовления каркаса понадобится следующий набор инструментов:

Ручной шлифовальный станок с дисками по металлу (или отрезным станком)
Ручная дрель (или сверлильный станок)
Сверла по металлу (диаметр 9 мм)
Ручной пресс
Тиски
Рабочий стол (минимум 1.Длиной 5 метров)

Резка труб

Подбор ручного пресса и подготовка рабочего места

Вы можете увидеть несколько моделей ручного пресса. Если у вас есть дружелюбный металлообрабатывающий цех, вам повезло).

Для быстрого и точного производства вам потребуются различные аксессуары и устройства, помогающие и ускоряющие процесс. Здесь вы можете проявить свой божественный интеллект или использовать уже придуманные идеи.

Следующие стадии производства

Сплющивание концов трубы (в одной плоскости !!!)
Сверление
Загните концы на 11 градусов относительно всей трубы (это необходимо для «скругления» рамы в купол)

Схема наконечника:


Первый конец трубы сплющен произвольно, но второй конец должен быть сплющен в той же плоскости, что и первый конец.Поэтому мастера используют простое приспособление «прорезь», зажимая первый уплощенный кончик в определенной плоскости. В то же время расплющите другой конец в той же плоскости. После расплющивания рекомендуется обработать концы напильником или балкаром (убрать острые углы и заусенцы).

Для сверления отверстий можно сделать небольшое приспособление, показанное на фото ниже. В этом случае устройство помогает закрепить трубу. Во время этой операции также проверяется точное расстояние между центрами отверстий (рулеткой или отметкой на столе).

Просверлив все отверстия, нужно загнуть плоские концы трубы на 11 градусов относительно трубы. Для этого вы можете использовать инструмент ниже. В этом случае на столе рисуется линия, соответствующая 11 градусам, которая является отметкой, до которой вы делаете изгиб.








После всех операций у вас должно получиться что-то вроде этого:


Элементы окраски

Есть много советов по этому поводу, которые можно найти в Интернете.После покраски рекомендуется обозначить все элементы цветовым кодом для удобства сборки.

Крепежные детали

Болт M8, длина 50 мм — 65 шт.
Шайба М8 — 130 шт.
Гайка M8 — 65 шт.

Сборка


Вам понадобится 2-3 человека, ключи M8 (или гаечный ключ) и небольшая стремянка (или турник). Первое время будет удобнее собирать снизу вверх. Используйте цветовую схему для сборки. Соберите купол по порядку, по спирали !!! Те.разверните и закрепите сначала нижнее кольцо, затем присоедините к нему следующий ряд, соедините ряд. Продолжайте в том же духе, собирая каждый ряд по порядку.

Для того, чтобы объявление не было слишком долгим, инструкции по изготовлению куполообразной оболочки будут приведены в следующем посте.

Желаем успехов в творчестве !!!

Купольный дом — уникальный жилой дом в форме полусферы (конуса). Для изготовления стен такого дома можно использовать самые разные материалы. Чаще всего используется дерево, но есть и технологии, позволяющие возводить стены из бетона и камня.

Главная особенность купольного дома — это возможность получить максимальное количество полезной площади при минимальной занимаемой площади.

Для обустройства конструкции используется сравнительно немного материалов, благодаря чему вес готовой постройки относительно невелик. Это позволяет дополнительно сэкономить на обустройстве фундамента.

Технология возведения купольного дома достаточно сложная, однако при желании с таким мероприятием можно справиться своими руками, потратив на это минимум времени, стройматериалов и денег.

  1. Внешний вид.
  2. Высокая скорость строительства и обустройства.
  3. Возможность свободной внутренней планировки.
  4. Отсутствие жестких требований к базе. Готовая конструкция, как уже отмечалось, имеет небольшой вес, что дает возможность оборудовать ее даже на самых элементарных и неглубоких фундаментах.
  5. Возможность размещения в разных климатических регионах. Несмотря на кажущуюся простоту, при правильной планировке купольный дом имеет высокие теплоизоляционные характеристики.
  6. Нет необходимости в значительных денежных вложениях на строительство и благоустройство жилья.
  7. Высокая устойчивость к ветровым нагрузкам.
  8. Устойчив к колебаниям грунта и землетрясениям. Особенности конструкции таковы, что поступающие нагрузки равномерно распределяются по дому.
  9. Современный и эстетичный внешний вид.
  10. Высокие показатели энергоэффективности.
  11. Хорошие звукоизоляционные свойства.

Что нужно знать перед началом работы?

Прежде чем приступить к оборудованию купольного дома, прочтите следующую важную информацию.

К основанию купольного дома особых требований нет. Готовая конструкция имеет легкий вес, поэтому ее можно поставить практически на любой фундамент. Самый лучший вариант — ленточный фундамент неглубокий.

Строительный материал

Конструкция возведена из деревянных балок. Сечение бруса подбирается индивидуально с учетом ожидаемых нагрузок на купол здания.

Если планируется использование внешней и внутренней облицовки одновременно, необходимо использовать брус с увеличенным сечением.

Разъемы

Соединители используются для соединения деревянных деталей. Бывают пятилучевые и шестилучевые соединители.

Эти элементы используются при изготовлении больших купольных зданий. В случае обустройства небольшого купольного дома можно прибегнуть к бесконтактному способу сборки.

Профессиональные строители часто отказываются от использования соединителей в пользу современных технологий, в соответствии с которыми ребра жесткости выполняются в точном соответствии друг с другом, что позволяет соединять их с минимумом швов.

Крыша

Для устройства крыши такого дома можно использовать следующие материалы:

  • гибкая черепица;
  • рубероид;
  • листовых кровельных материалов на основе алюминия.

Расходы

Технология обустройства рассматриваемой конструкции достаточно сложна. Однако, если сравнивать со строительством обычного дома, на возведение купольной конструкции тратится гораздо меньше денег и строительных материалов.Также заметно снижаются временные затраты.

Руководство по строительству дома

Приступаем к обустройству купольного дома. Начните с подготовки необходимых инструментов и материалов. Лучше заранее собрать все необходимые элементы, чтобы в будущем не тратить время на поиски недостающих устройств.

Конструктор

  1. Брус деревянный. Традиционно используется материал сечением 50х50 мм. В остальном ориентируйтесь на специфику вашей конкретной ситуации.При необходимости размер поперечного сечения планки можно увеличить.
  2. Винты.
  3. Листовая сталь. Используйте оцинкованный материал
  4. .
  5. Крепежные изделия (гвозди, шурупы и др.).
  6. Пенополиуретан.
  7. Отделочный материал для кровли. Наиболее предпочтительными и материалами в случае рассматриваемого дома являются битумная черепица и более бюджетный рубероид.
  8. Рулетка мерная.
  9. Уголок.
  10. Строительный уровень.
  11. Электролобзик.
  12. Электродрель.
  13. Ножовка по металлу.
  14. Станок деревообрабатывающий. Если у вас нет доступа к этому устройству, вы можете обойтись без него, но так вам придется потратить больше времени.
  15. Болгарский.
  16. Отвертки.
  17. Молоток.
  18. Защитные перчатки.
  19. Ножницы кровельные.
  20. Кисти.

Строительный набор может быть уменьшен и расширен в зависимости от конкретной ситуации. В этот момент вы сможете самостоятельно ориентироваться.

Подготовительный этап

Собрав все необходимые приспособления, приступайте к подготовительным мероприятиям. На этом этапе вам предстоит изготовить основные элементы будущей конструкции, обработать их и соответствующим образом подготовить для дальнейшего использования.

Перед началом работы составьте, закажите или найдите схему купольного дома в открытом доступе. Чертежи помогут лучше ориентироваться в процессе выполнения строительных работ.

Первый шаг.Выберите место для размещения купольного дома. Разметьте строительную площадку в соответствии с габаритами будущего сооружения.

Шаг второй. Определитесь с моделью купольного сооружения. Для этого нужно выбрать подходящую форму и размеры ячеек, количество стропил, количество соединителей и т. Д. Все эти моменты также должны быть отражены на чертежах.

Шаг третий. Сделайте фанерные и стропильные элементы для своего будущего дома. На этом же этапе изготавливают необходимое количество разъемов.В процессе изготовления указанных изделий руководствуйтесь имеющимися у вас чертежами.

Обязательно обработайте металлические разъемы специальным антикоррозионным средством.

Возведение строения

Перейти непосредственно к возведению конструкции.

Первый шаг. Очистите радиус размещения будущей постройки от плодородного слоя почвы и засыпьте углубление слоем щебня. Утрамбовать засыпку. Поверх щебня насыпьте слой песка и также тщательно утрамбуйте.

Шаг второй. Заливаем фундамент. Вместо фундамента можно использовать десятиугольную опорную конструкцию. Используйте доски, чтобы построить его. Сечение досок подбирайте индивидуально с учетом предстоящих нагрузок.

Шаг третий. Вооружившись электропилой или лобзиком, сделайте из досок трапециевидные элементы.

Шаг четвертый. На заранее подготовленное основание из щебня и песка уложите рубероид, а поверх него — подготовленные трапеции.Убедитесь, что элементы уложены ровно и соедините саморезами трапециевидные изделия. На данном этапе ориентируйтесь на имеющиеся у вас рисунки, описать этот предмет исключительно словами невозможно.

Шаг пятый. Начните строить внутренние вертикальные стены. Для сборки этих элементов используйте деревянные балки. Соедините элементы конструкции саморезами. Опять же, сосредоточьтесь на своих рисунках.

Шаг шестой. Сделайте дверную коробку нужного вам размера. Для сборки используйте пару горизонтальных и такое же количество вертикальных брусков (досок).Соединять элементы лучше всего с помощью шипов и пазов, дополнительно армируя шурупами или другим подходящим крепежом.

На этом же этапе изготавливают ящики для установки окон.

Шаг седьмой. Обрезать готовые вертикальные стены деревянными досками … Прибить доски, чтобы дождевая вода и снег не могли попасть в дом.

Шаг восьмой. Сделайте нервюры для основного каркаса. Для этого используйте деревянный брусок. Для выполнения этого задания вам понадобится электрический самолет.

Перед установкой ребер каркаса обработайте все деревянные элементы антисептиком.

Девятый шаг. Сделайте разъемы. Для этого вам понадобятся металлические пластины. Вырежьте пластины из листового металла по имеющимся у вас чертежам.

Для резки используйте шлифовальный станок. Разъемы должны быть пяти или шестиугольными. Форму изделий подбирайте индивидуально с учетом типа возводимой конструкции.

Шаг десятый. Приступаем к заливке готовых разъемов. Для этого используйте пенополиуретан или бакелитовую смолу. Пена предпочтительнее, потому что в ее составе нет вредных для окружающих компонентов.

Одиннадцатый шаг. Соедините все элементы внешнего купола согласно дизайну. Используйте винты, чтобы скрепить детали вместе. Для создания внешнего купола традиционно используются треугольные элементы, выкованные из бруса или досок. Оставьте в куполе проемы для дверей и стеклопакетов.

Двенадцатый шаг. Завершите внутреннюю облицовку дома. Для этого подойдут обычные фанерные листы. Этот материал абсолютно экологичен и способствует созданию оптимального микроклимата в помещении.

Тринадцатый шаг. Завершите внешнюю отделку купола. Для отделки используйте рубероид, битумную черепицу или другой подходящий рубероид. Самый простой способ использовать рубероид — аккуратно вырезать из него треугольные элементы и последовательно закрепить их на куполе с помощью специального клея или обычной расплавленной смолы.

В итоге вам предстоит выполнить необходимые мероприятия по чистовому обустройству купольного дома, а именно:

  • настил пол;
  • обустроить водопровод;
  • для монтажа окон и дверей;
  • установить систему вентиляции;
  • утеплить конструкцию.

Если вы планируете подвести в купольный дом системы водоснабжения и канализации, продумайте порядок их обустройства на начальных этапах строительства. Для прокладки труб придется выкопать еще пару траншей.

Если ваш купольный дом будет использоваться для постоянного проживания, обязательно установите стеклопакеты с открывающимися дверьми.

Для теплоизоляции конструкции используйте любые материалы, удобные для монтажа и безопасные для окружающей среды.Например, опилки очень удобно использовать для теплоизоляции конструкции такой формы.

Наиболее предпочтительным материалом для строительства купольного дома является древесина белой акации. Эта древесина отличается высокой прочностью, долгим сроком службы и простотой обработки.

При необходимости подвести к купольному дому электропроводку. Если у вас нет навыков для установки таких коммуникаций, пригласите профессионального электрика. Заранее спланируйте размещение осветительных приборов, розеток и других элементов.

Купольный дом — очень оригинальное и эргономичное здание. Такая конструкция может быть как полностью независимой, так и выполнять функцию удобной пристройки, например, к загородному дому. Определите назначение и дизайн дома самостоятельно.

Теперь, когда вы осведомлены о последовательности работ, проблем с обустройством купольного дома не возникнет — нужно просто следовать инструкции, параллельно ориентируясь на чертежи и схемы, и конструкция непременно увенчается с успехом.

Удачной работы!

Видео — Купольный дом

своими руками

Купольные дома необычной формы — смелая идея. Оригинальная форма выделяется из такой же безликой массы подобных построек, привлекает внимание, отлично вписывается в окружающий ландшафт.

Технология строительства купольных домов была разработана в семидесятых годах прошлого века … Идея частного дома необычной формы, с большим внутренним пространством и свободной планировкой быстро распространилась по разным страны.

Оригинальный внешний вид подчеркнут широким выбором материалов для внешней и внутренней отделки:

Купольные дома состоят из каркаса, утеплителя и обшивки … В частном индивидуальном строительстве каркас деревянный. Альтернатива каркасному дому — монолитный бетонный купол … По японской технологии дома даже строят с последующей покраской.

Есть еще мистическая составляющая. Проводя параллели с храмами и церквями, эзотерики утверждают, что куполообразный свод здания, не имеющего углов, привлекает положительную энергию … Чистая природная энергия лечит жителей, дарит умиротворение, умиротворение, гармонизирует отношения.

По конструктивным особенностям рама различается:

  1. Геодезический купол;
  2. Stratodesic купол;
  3. Монолитно-бетонный купол.

Геодезический купол

Принцип построения куполообразного каркаса был разработан американским архитектором Ричардом Фуллером на основе геометрической формы Земли .

Геодезический купол — это архитектурное сооружение в форме сферы, образованное соединением балок в треугольники по принципу сот. Система соединенных между собой стержней имеет высокую несущую способность независимо от прочностных характеристик материала.

Чем выше высота купола, тем больше используется элементов, образованных треугольниками и многоугольниками. Увеличение количества геометрических форм в куполе увеличивает несущую способность конструкции.

При этом для строительства используется немного материалов, удельный вес конструкции небольшой. Между собой треугольники соединяет крепежный элемент особой формы — соединитель.

Важно! Геодезическая рамка должна быть собрана только с использованием соединителей .

Соединительные элементы, независимо от материала балок, всегда металл или пластик … Для защиты от коррозии металлические соединители окрашиваются.

Сферический купол Фуллера нашел применение в зданиях, где при минимальном весе нужно получить максимальный объем помещения.Стадионы, производственные здания, научные лаборатории, склады, выставочные центры построены на основе сотового геодезического купола.

Стратодезический

Стратодезический купол имеет осевую симметрию и образован изогнутыми дуговыми стойками, сходящимися в одной точке. Горизонтальные перемычки окружают раму по кругу. Сегменты стратодезического купола имеют трапециевидную, а не треугольную форму .

В первых рядах от фундамента ячейки большие. При приближении к куполу размеры сегментов уменьшаются.

Основное отличие конструкции от геодезического купола в том, что деформация скручивания компенсируется не каркасом, а обшивкой .

После возведения перемычек нижнего ряда конструкция сразу обшивается стеновым материалом. Без обшивки каркас сложится.

Соединение балок стратодезического купола происходит без соединителей , за счет врезания балок друг в друга с помощью замков. Стыки дополнительно фиксируются болтами и дюбелями.

note

Технология бесконтактного соединения подходит только для деревянного стратодезического каркаса . Стыки несут наибольшую нагрузку, неправильное выполнение приведет к расхождению стыков, потере жесткости и обрушению конструкции.

Стыки гнутых деревянных стоек в местах схождения стратодезического каркаса выполняются с помощью пропилов различной формы.

Стратодезическая форма рамы образует большие трапециевидные ячейки, что позволяет использовать оконные и дверные конструкции стандартного типа.

После сборки каркаса выполняется обшивка с двух сторон промежуточным утеплителем. Затем устанавливаются оконные рамы, дверные блоки, перегородки. Начать закончить.

Бетон монолитный

Монолитный купол не относится к каркасной технологии строительства. Капитальные сооружения. Строятся двумя способами:

  1. Торкрет-бетон, послойное напыление под давлением.
  2. Заливка бетонной смесью несъемной опалубки из пенополистирола.
Торкрет-бетон

При выборе метода строительства торкрет-бетоном после возведения фундамента надувает тканевый пневмокард с водостойкой пропиткой. Металлические арматурные сетки штабелируются и изгибаются пневматическим способом, позволяя проходить оконным и дверным проемам.

Бетонная смесь, торкрет-бетон , нанесенная под давлением несколько раз до достижения запланированной толщины стены. После того, как бетон набрал рабочую прочность, тканевый шар сдувается, счищается наплыв раствора, начинают утеплять, устанавливать окна, устанавливать инженерное оборудование, отделывать.

Несъемная опалубка

Каркас из пенополистирола , изготовленный на заводе , доставляется на строительную площадку в виде набора блоков, готовых к установке. Блоки опалубки соединены между собой, стыки заделаны пенополиуретаном.

В опалубку уложена арматура, залит бетон. После застывания устанавливаются оконные и дверные шпатлевки и начинается отделка.

Преимущества и недостатки

Любой дом — сочетание положительных и отрицательных сторон … Никакая технология не идеальна, всегда есть недостатки и преимущества, порой вытекающие друг из друга. Минус в одном качестве превращается в плюс в другом. Баланс хорошего и плохого дает потрясающие результаты.

Плюсы купольных построек

Помимо очевидных эстетических качеств, сфера обладает отличными эксплуатационными качествами для строительства:

  • отсутствие углов снижает ветровую нагрузку. Воздушные потоки просто обтекают конструкцию, осадки скатываются с поверхности;
  • высокая сейсмостойкость благодаря форме.При полном разрушении до 35% элементов конструкция не разрушится. Такие показатели не имеют никакой формы, кроме сферической;
  • естественный свет купол усиливает … Прямоугольные конструкции поглощают свет;
  • одинаковая температура во всем помещении и свободная циркуляция воздуха делают его уникальным. микроклимат ;
  • высокая энергоэффективность за счет меньшей площади поверхности теплообмена;
  • экономия материалов на по сравнению с прямоугольным домом такой же площади составит 20-25%.

Каркас и другие материалы доставляются на объект отдельными частями, готовыми к установке.

Малый вес конструкции снижает затраты на фундамент. Самыми распространенными конструктивными схемами фундаментов для купольных домов являются сваи , ленточные, перекрытия .

Минусы

Помимо сложного расчета (в трех измерениях) к недостаткам сферических построек также можно отнести:

  • небольшой выбор материалов для отделки … Не все отделочные материалы способны повторять криволинейные поверхности. Из-за того, что поверхность стен уменьшается к потолку, оклеивать комнаты обоями сложно. В ванных комнатах возникают сложности с использованием керамической плитки;
  • комнат, расположенных по кругу, будут иметь неправильной формы, расширяются от входа;
  • естественное освещение центральной комнаты в одноэтажном доме возможно только через крышу … В двухэтажном доме обеспечить естественный источник света крайне сложно;
  • Отсутствие материалов для кровли … Мягкая плитка, рулонные материалы, идеально повторяющие форму купола, ограничивают выбор. Часто крыша выполняется из тех же материалов, что и стены здания;
  • на данный момент нет единой нормативно-правовой базы правил строительства купольных домов в России;
  • конструктивная схема без подвального помещения , цокольные этажи.

Проекты и особенности планировки домов купольного типа

Необычное, креативное, нестандартное — первые мысли, которые возникают в голове у человека при виде купольного дома.Тем не менее абсолютно все постройки подчиняются архитектурным правилам.

Входная группа

Входная группа — важный архитектурный элемент частного дома. Входная дверь приглашает гостей и жителей зайти, привлекает внимание, украшает фасад.

В сферическом доме установить входную дверь непросто … Удаление стяжек под проем не влияет на жесткость геодезического каркаса; в стратодезическом куполе проемы должны быть усилены.Основная проблема — вписать прямоугольную форму в изогнутую поверхность.

Для входной группы есть три решения:

  • устройство тамбура при входе в дом;
  • удаление сегментов рамы с запасом. После установки дверного косяка пустоты заполняются укороченными ребрами жесткости, жестко фиксируя входную дверь;
  • заказ изготовления индивидуальной двери по форме стены

Козырек над дверью не только защищает от дождя, солнца, но и обрамляет дверь.Колонны, поддерживающие навес , придают входной группе продуманный законченный вид.

Организация пространства

Планировка сферического дома будет отличаться от обычной, но позволит воплотить самые нестандартные дизайнерские фантазии.

Все перегородки изготавливаются из легких материалов: листов, деревянных панелей, металлических профилей или деревянного бруса.

В плане этажа центральное место занимает общая проходная комната, остальные помещения расположены сегментарно по кругу.

В центре размещено:

  • гостиные, кухни, столовые;
  • проходная без предварительной записи;
  • коридор.

Общая комната будет соединена дверями с остальными комнатами.

Если в доме более одного этажа, винтовая лестница хорошо смотрится в центре, подчеркивая круглую форму здания. На втором этаже традиционно располагаются спальни, отдельные комнаты, кабинеты, библиотеки. Устроив в центре купола даже небольшую площадь остекления, получится источником света днем ​​и настоящим звездным небом ночью.

Если места недостаточно, два-три купола соединяют переходами. Для летнего отдыха по кругу пристраивают открытые террасы. Застекленная веранда увеличит площадь дома.

Передняя дверь отделяет тамбур для предотвращения потерь тепла зимой и поддержания микроклимата летом.

Мнения о сложности обустройства купольного дома ошибочные. В каждой комнате только одна изогнутая стена с одним или несколькими окнами. На этой стене легко разместите:

  • полки для книг и интерьерных безделушек;
  • встроенных шкафов;
  • картин;
  • ламп;
  • драпировка.

Пусть эта стена будет просто украшением.

Если в планировке не обойтись без использования части стены, например, для стола или изголовья, нужный участок стены доводят до плоскости с помощью листов гипсокартона или.

Внутренняя отделка

Изнутри закончены купольные дома:

  • вагонка деревянная … Вагонка монтируется вертикально, горизонтально, с лекалами. Дерево придает помещению экологический стиль и тонкий аромат;
  • Обои … Полосы сужаются к потолку, разделены гнутыми деревянными рейками;
  • гладкие и структурные штукатурки и краски … Палитра фактур и цветов внесет разнообразие в цветовую гамму помещения.

Удачным решением будет разместить камин в центре гостиной … Символ семейного очага создает тепло, уют, согревает жилище долгими зимними вечерами.

Остекление

Важным качеством геодезического каркаса — сохранением формы — является увеличение площади остекления.

Стекло

сделает фасад дома светлым, а воздушным, обеспечит естественное освещение в любое время года. Застекленный купол превратит второй этаж в смотровую площадку. Если оконные блоки находятся на высоте, их оснащают системами автоматического открывания.

Посмотрите видео ниже, как владельцы необычного круглого дома рассказывают о его дизайне, этапах строительства, характеристиках и материалах:


При правильном подходе купольный дом никогда не разочарует жильцов, оставаясь на долгие годы необычным , красивый дом с отличным исполнением.

Фото готовых домов внутри и снаружи

(PDF) Использование современных полимерных материалов и дерева при строительстве зданий в виде геодезических куполов

2. В. Землянский, И. Курта. Процедуры Eng. 165, 1542-1546 (2016). DOI: 10.1016 / j.proeng.

2016.11.891.

3.М.А. Порта-Гандара, В. Гомес-Муньос. Солнечные характеристики электрохромной кровли геодезического купола

, Energy 30, 2474-2486, (2005). DOI: 10.1016 / j.energy.2004.12.001.

4. Р. Фуллер. Геодезические купола. Доступно на: https://ongreenway.org/2014/12/geosfera-

fullerageodezicheskij-kupo / (дата обращения: 02.09.2020).

5. Я. Ибрагим, Р. Кемперс, А. Амирфазли. Напечатанная на 3D-принтере система электротермической защиты от обледенения

для композитных панелей, холодная рег. Sci. Technol.166, (2019). DOI:

10.1016 / j.coldregions.2019.102844.

6. Д. Животов, Ю. Тилинин. Экспериментальные исследования прочности узловых швов геодезических куполов

из дерева и стеклопластика, выполненные на 3D-принтере для территорий Арктики и Севера

, Серия публикаций LAB University of Applied Sciences, часть 2,

Lappeenranta, 57− 65 (2020). Доступно по адресу: https://www.theseus.fi/bitstream/handle/

10024/335985 / LAB_2020_02.pdf? последовательность = 5.

7. Д.А. Животов, О.А. Пастух, Ю.И. Тилинин. Архитектурно-пространственно-планировочные решения

зданий сферической формы, Современные проблемы архитектуры и строительства,

Материалы 12-й Международной конференции по современным проблемам архитектуры и строительства

, 6 (2021). DOI: 10.1201 / 9781003176428.

8. Пастух О.А. Преобразование и развитие прибрежных промышленных зон с применением крупнопролетных строительных конструкций

.Европейский опыт 1990-2000-х гг., Современность

Проблемы архитектуры и строительства, Материалы 12-й Международной конференции

«Современные проблемы архитектуры и строительства», 4 (2021 г.). DOI:

10.1201 / 9781003176428.

9. Дж. Чилтон. Натяжные конструкции — текстиль для архитектуры и дизайна, Текстиль, полимеры

,

и композиты для строительства, 229-257 (2010). DOI: 10.1533 / 9780845699994.2.229.

10. Д.А. Животов, О.А. Пастух, А. Панин, Л. Яблонский. Применение инженерных композитов

для элементов архитектурно-строительных конструкций, эксплуатируемых в зоне Арктики

, Современные проблемы архитектуры и строительства, Материалы 12-й Международной конференции

по современным проблемам архитектуры и строительства,

5 (2021). DOI: 10.1201 / 9781003176428.

11. Гусев Е.Л., Иванова М.А., Черных В.Д. Разработка и применение обобщенных моделей

для долгосрочного прогнозирования остаточных ресурсов композитных материалов

и конструкций при воздействии экстремальных климатических факторов Арктической зоны, Процедура

Structural Integrity 20, 294-299 (2019).DOI: 10.1016 / j.prostr.2019.12.154.

12.

Цзянь-пэн Вэй, Ли-минтянь, Цзи-пинхао. Повышение стойкости к прогрессирующему обрушению

длиннопролетных однослойных пространственных решетчатых конструкций, Строительные материалы

171, 96-108 (2018). DOI: 10.1016 / j.conbuildmat.2018.03.126.

13.

Ф. Асдрубали, Б. Ферракути, Л. Ломбарди. Обзор структурных, теплофизических,

акустических и экологических свойств деревянных материалов для строительства,

Building and Environment 114, 307-332 (2017).DOI: 10.1016 / j.buildenv.2016.12.033.

14. Ю. Гуань, Л.Н. Вирджин, Д. Хельм. Структурное поведение неглубоких геодезических решетчатых куполов,

International Journal of Solids and Structures 155, 225-239 (2018). DOI: 10.1016 /

j.ijsolstr.2018.07.022.

15. З.Ю. Шен, Ю. Ли, Ю.Ф. Ло. Исследование нестабильности однослойных сетчатых оболочек в

Университете Тунцзи, Четвертая международная конференция по достижениям в стальных конструкциях I,

83-92 (2005).DOI: 10.1016 / B978-008044637-0 / 50012-3.

16. Николай Касьянов. Эволюция архитектурного морфогенеза в начале

XXI века в контексте научных достижений, Процедурная инженерия 153, 266-270

(2016). DOI: 10.1016 / j.proeng.2016.08.113.

17. М.П. Лебедев, О. Старцев, А. Кычкин. Разработка климатических испытаний полимерных материалов

для экстремальных условий эксплуатации. Целостность 20, 81-86 (2019).

DOI: 10.1016 / j.prostr.2019.12.119.

18. С.А.Кузьмин, А.Д. Егорова, Д.А. Красильников, З.В. Емельянова. Прочность строительных материалов

, модифицированных полимерными добавками, Procedure Struct. Целостность 20,

278-283 (2019). DOI: 10.1016 / j.prostr.2019.12.152.

19. С. Холливелл. Старение композитов в строительной отрасли, Старение композитов

Woodhead Publishing Series in Composites Science and Engineering, 401-420 (2008).

DOI: 10.1533 / 9781845694937.3.401.

20. Ю. Ву, М. Такацука. Сферическая самоорганизующаяся карта с использованием эффективной индексированной геодезической структуры данных

, нейронные сети, IEEE Trans. Нейронные сети 19, 900-910 (2006).

DOI: 10.1016 / j.neunet.2006.05.021.

10

E3S Web of Conferences 274, 01024 (2021) https://doi.org/10.1051/e3sconf/202127401024

STCCE — 2021

Как сделать модель церкви из бумаги, пластика, зубочисток и макароны? Как сделать круглую крышу

Куполообразные постройки способны придать необычный вид любому дачному участку.А в Подмосковье такие уже есть. Конечно, не все решаются построить на даче целый дом с куполами. А вот шаровые беседки, теплицы или гараж будут вполне уместны. Мы подробно расскажем, как их сделать.

Купола для искусства и жизни

На протяжении всей истории архитектуры использовались различные формы куполов. Сводчатые крыши были еще в Древнем Риме. Самый известный купол той эпохи — бетонная крыша Пантеона.Эффектное сооружение, построенное оригинальным способом. Сначала строители создали ажурный кирпичный каркас, а затем отлили на него бетонный монолит.

Огромный луковичный купол венчает Тадж-Махал в индийском городе Агра. Говорят, несущую роль в этом играют камни, скрепленные металлическими элементами.

Купола православных церквей основаны на сложной стропильной системе. Их форма создается с помощью изогнутых ферм.

Но издревле люди создавали жилые дома круглой формы с помощью сетчатого каркаса.Так были получены разновидности юрты.

С середины прошлого века делаются попытки использовать сферическую форму при строительстве коттеджей. История купольных домов связана с именем американского изобретателя и философа Ричарда Фуллера. Он даже запатентовал несколько дизайнов.

Проект дома

Фуллера имеет важные преимущества.
— Сфера хорошо выдерживает ветровые и снеговые нагрузки.
— Сетчатый каркас сейсмостойкий.

Есть и экономические преимущества — жилое пространство создается с минимальной площадью стен. Теоретически это экономит строительные материалы и энергию для отопления.

Построение, популяризированное Фуллером, называлось «геокупол» или «геодез». Эти термины основаны на понятии «геодезическая линия». Математики вкладывают в эти слова множество значений. Для обывателя типичным примером геодезической линии является меридиан, нанесенный на земной шар. Забавно, что на самом деле в очертаниях «купольных» домов нет геодезических линий (в отличие от купола Пантеона).Все кромки обрамления представляют собой простые прямые балки. Но красивое название «геодом» прижилось и активно используется продавцами и пропагандистами этой технологии.

Как нарисовать жеоду?

Построение геодома обычно основано на икосаэдре, то есть трехмерной 20-гранной форме. Каждая из граней представляет собой равносторонний треугольник.

Форма икосаэдра очень грубо приближена к сфере. Как сделать этот многогранник более круглым? Увеличивайте количество лиц! Разделите каждый край пополам и соедините центральные точки линиями.Теперь мы как бы «надуваем» фигуру изнутри. Из предыдущей грани (равносторонний треугольник) появилось четыре новых, но поменьше.

Вот как это происходит Триангуляция сферы гранями икосаэдра (да простят нас математики и нематематики).

Чтобы разработчикам не приходилось ломать голову, воображая множество треугольников, добрые люди создали в Интернете сайт , на котором эту триангуляцию можно провести в пару кликов.Откройте его для удобства в новой вкладке в браузере.

Во избежание путаницы сначала выполните эти настройки.

1. Выберите русский язык.
2. Частота V = 1. (Увеличивая частоту V, мы делим каждое ребро пополам, а каждую грань — на 4 части. То есть проводим следующий этап триангуляции).
3. Фуллеррен = нет. Фуллерены — это сетчатая конструкция для купола, предложенная тем же Фуллером. В его основе лежит не треугольник, а шестиугольник.В частном домостроении из-за своей сложности не используется.
4. Часть сферы = 1/4.
5. Материал ребер = 50х150. Это стандартный пиломатериал, который продается на любом строительном рынке.
С помощью мыши можно вращать получившуюся модель. Поместите его на «пол».

Теперь вы можете увеличить число V и довести «часть сферы» до 3/4.

Нет смысла увеличивать сегмент сферы до единицы, мы строим дом, а не космический корабль.И в доме должен быть этаж. При строительстве домов обычно сначала возводят «стакан», то есть вертикальные стены. Они могут быть высотой 1-2 метра. И уже над ними возводят купол.

Таким образом, наиболее распространенная «часть сферы» — это полусфера. Если вы строите купол без «стакана», то лучше выбрать «часть сферы» 5/8. Ее нет на этом сайте.

Рассмотрим подробнее пункт «способ подключения». Разработано несколько вариантов элементов каркаса.В серьезном строительстве применяются металлические соединители (конус абзац ). Это такие звездообразные детали, которые делают в хороших мастерских.

Но для строительства беседки или теплицы из деревянных реек можно использовать и другие виды соединений. Высший пилотаж — это связь хорошая карма .

Здесь «балка» собирается из нескольких полос, то есть можно использовать достаточно тонкий пиломатериал. Теперь обратите внимание на «шаблоны», которые расположены на сайте под каркасной моделью.Здесь вы найдете размер и количество балок каркаса и листов обшивки. Во всех таких калькуляторах одним цветом обозначены элементы каркаса одинаковой длины. Разобравшись с этим простым калькулятором, вы сможете работать в более сложных программах.

Как строится жеода

С точки зрения строительства жеода имеет много общего с обычным каркасом. Но есть некоторые отличия. На куполе используется более короткий брус.Поэтому каркас геодома действительно можно построить из обрезков, оставшихся после возведения обычного каркаса.

С материалами для облицовки дело обстоит иначе. Плиты плит (OSB, фанера и др.) Придется распилить на треугольники. В результате останется много записок. Следовательно, размер сегментов «сферы» должен быть скорректирован на этапе проектирования в соответствии с используемым листовым материалом.

Важным моментом при проектировании геодома являются дымоходы.Выступающие из купола трубы могут испортить его внешний вид. Поэтому печи часто делают в хозяйственных постройках. Общий план работы выглядит так.

1. Строим любой фундамент. Подойдут также сваи с ростверком, лентой и плитой. Выбор будет зависеть от характеристик грунта и от желания застройщика иметь подвал.

2. Возводим «стакан» на фундамент, то есть цоколь здания. Цоколь может быть построен как обычная каркасная стена: вертикальные стойки устанавливаются на нижнюю обвязку, а сверху соединяются с верхней обвязкой.

Практически круглый плинтус из прямоугольного кирпича выложить непросто. С несъемной опалубкой из пенопласта легче получить желаемую форму. Вы просто режете блоки ножом, и стена поворачивается под нужным углом.

3. Если для плинтуса не использовался деревянный каркас, то делаем рейку из дерева на стене … По сути, это мауэрлат. Только в обычных домах его устанавливают на стенах, а здесь — на цокольном этаже.

4. Деревянный каркас собирается из заранее подготовленных элементов … Доски сделать ровными и калибровать по толщине, лучше взять строганные. Изогнутые доски нельзя соединять разъемами, строительная площадка остановится.

5. Возводим межэтажные перекрытия … Для перекрытия внутри купола придется поставить одну или несколько опор. Это могут быть столбы или стены. Внутри купола часто возводят кирпичные стены. Они будут не только опорой, но и теплоаккумулятором.У них есть вентиляционные каналы.

6. Выполняем внешнюю облицовку. … В обычном каркасе можно устроить вентилируемый фасад, а силовую облицовку разместить на внутренней стороне стены. Это предотвратит образование конденсата внутри стены. В купольном доме очень сложно сделать вентилируемое пространство под крышей, и обычно этого избегают. Поэтому очень важно спроектировать «пирог» купола таким образом, чтобы внутри него не было конденсата.

Для обшивки каркаса обычно используют OSB

. Но если размер сегментов никак не соответствует стандартному размеру плит, то для облицовки лучше использовать откалиброванную по толщине доску.

7. Укладываем рубероид … Альтернативы битумной черепице в покрытии купольных коттеджей нет. При его укладке соблюдайте технологию, прописанную производителем. Обязательно используйте подкладной ковер.

8. Цоколь и внешняя облицовка .

9. Утепление … Иногда утепляют купола минеральной ватой. Но прямоугольные изоляционные маты придется разрезать на множество треугольников. Поэтому по возможности используйте не плиточный утеплитель, а так называемую выдувную вату. Самый распространенный его вид — это целлюлозная вата (хотя в стену можно вдувать как минеральную, так и синтетическую).

Целлюлозная вата («эковата») хороша тем, что не боится влаги. Если в толще стены появится конденсат, эковата впитает его, а затем высохнет, не теряя своих свойств.

Выдувать вату можно методом сухого и влажного клея. Чтобы сделать это насухо, натяните пароизоляцию на стены, а затем проделайте в ней дырки. В сформированные «мешки» выдувается вата. Затем отверстия заделывают.

Использование метода мокрого клея является более технологичным. Смешанная с клеем вата надувается на купол изнутри и прилипает к нему. После высыхания лишний утеплитель срезается, и он герметично закрывается пароизоляционной пленкой.

10. Внутренняя отделка купола … Самая практичная отделка — деревянные панели. Потому что обрезков осталось не так много, и шансов на растрескивание нет. Иногда используют плитные материалы (ГВП или ДСП). Затем их шпаклевывают и оклеивают обоями или красят.

Кстати, для внутренней отделки куполов гораздо лучше подходят «мокрые» обои, чем традиционные рулонные.

Как построить беседку

Беседка — это упрощенная жеода.Для просторной беседки желательно выбирать высоту 1/4 или даже 1/6 сферы, то есть сделать купол более приземистым. Небольшую декоративную беседку можно сделать в виде полной сферы.

Нет необходимости использовать соединители для удержания элементов вместе. Хватит зазубренных пластин.

Хороший каркас для беседки можно сделать из металлических труб. Их можно легко соединить болтами.

Необязательно строить для беседки полноценный купол.Также в беседку есть 2-3 входа. В общем, он может быть образован из нескольких куполов, как бы слившихся между собой. Сферу можно прикрепить к параллелепипеду или пирамиде … В общем, простор для творчества огромный! Для обшивки беседки подойдет ткань, прикрепите ее к каркасу степлером. Куполообразная беседка также отлично подходит для оплетки вьющихся растений.

Характеристики купольной теплицы

Куполообразную теплицу или теплицу построить еще проще.Для изготовления каркаса необязательно использовать деревянные рейки. Можно взять пластмассовую фурнитуру. Кстати, именно гибкая арматура, в отличие от деревянных реек, позволяет получить такие же геодезические линии. Конструкция получается очень близкой по форме к сфере.

Арматурный каркас можно изготовить за пару часов. Берем кусок арматуры и двумя концами втыкаем в землю. Получается дуга. Самая высокая точка этой дуги будет верхней точкой сферы.Как рассчитать длину первого отрезка? Достаточно запомнить всего одну формулу. Длина окружности равна произведению диаметра на число Pi .

Если мы построим полусферу, то наша дуга будет равна половине длины окружности. Но не забывайте также и ту часть арматуры, которая втыкается в землю. Для этого с каждого конца ставим по 50 см.

Получается: L = 1 / 2πD + 1 = πr + 1 (метры).

Величина r будет равна высоте конструкции, если мы построим полусферу.

Другими словами, если вам нужна теплица высотой 2 метра, то длина первого отрезка арматуры рассчитывается следующим образом: 3,14х2 + 1 = 7,28 (метра).

Теперь вам нужно воткнуть в землю еще несколько дуг, чтобы они образовали полусферу. Центры этих дуг должны сходиться в одной точке, то есть наверху конструкции, а ножки по ее периметру втыкаются в землю.

Так мы создали контуры купола.Не забудьте определить, где будут ваши двери. Для проветривания теплицы лучше оставить два выхода.

Теперь придайте каркасу сетчатую структуру. Для этого берутся куски арматуры и вплетаются между дугами в горизонтальном направлении. Пересечения усилены хомутами.

Осталось застелить теплицу полиэтиленовой пленкой. Сделать это непросто: пленку придется разрезать, подогнав ее плоскость к сфере кадра. Такую обработку выдержит только армированная пленка.Фиксируют его такими же зажимами и скотчем.

Зачем нужна такая теплица? Исключительно для красоты. На огороде лучше сделать теплицу в виде туннеля. Сферическая теплица поможет вам чудесно украсить свой сад. Весной сажайте в него теплолюбивые растения, а летом снимайте укрытие. Обведите вьющиеся растения по каркасу и украсьте цветными лентами. Ночное освещение в такой теплице смотрится очень эффектно.

Дерзайте — и пусть все у вас получится!

За последние годы купольные дома в нашей стране перешли из разряда экзотических в категорию необычных построек.Их владельцев уже воспринимают не как девелоперов, просто решивших выделиться на фоне типовых коттеджей, а как людей, сделавших осознанный выбор такой конструкции.

Но массовому распространению купольных домов, как всегда, препятствуют стереотипы и отсутствие практической информации о проектировании таких построек. Поэтому в этой статье мы вам расскажем:

  • Чем отличается стратодезический купольный дом от геодезического.
  • Как построить купольный дом самому.
  • Как построить купольный дом без соединителей.
  • Сколько стоит построить купольный дом?

Отличие стратодезического купольного дома от геодезического

Как показывает практика, людей, впервые увидевших или узнавших о купольных домах, чаще всего делят на две категории. Это те, кто безоговорочно принимает такую ​​форму дома и, заметим, образ жизни, и те, кто считает подобные сооружения данью моде или, как вариант, домом не для постоянного проживания, а дачным участком «не всем» еще.«

Не будем вдаваться в подробности, обсуждая достоинства и недостатки купольных домов (а они, как и любая строительная технология, они есть), а сконцентрируемся на практике. Итак, есть застройщик, который хочет построить купольный дом. С чего начать? Отличный пример грамотного и основательного подхода — история пользователя портала с ником Rustad .

Рустад Пользователь FORUMHOUSE

Решил построить купольный дом сравнительно небольшой площади, около 100 кв.м, под Санкт-Петербургом. Сюжет наклонный. Дом будет использоваться в основном летом, а зимой посещать его будут нечасто. Построю геодезический купольный дом по бесконтактной технологии. Такая конструкция представляет собой точную математическую модель. Построить его без расчета и конструкции невозможно, ведь погрешность сборки каркаса и изготовления деталей не должна превышать 1 мм. Если этого правила не придерживаться, то при накоплении косяков рамка «уйдет».

Прежде чем говорить о нюансах проектирования и строительства дома, представленных на фото ниже, ответим на вопрос, который одним из первых встает перед любым человеком, желающим построить купольный дом.

Чем отличается стратодезический купольный дом от геодезического? Не вдаваясь в подробное описание технологии, скажем, что ключевое отличие заключается в способе установки каркаса.

Стратодезический купол Возводится из стоек, например, из гнутоклееных деревянных балок, и этапы его сборки во многом напоминают обычную каркасно-строительную технологию.

Особенностью данной технологии является устойчивость к вертикальным нагрузкам и возможность использования в конструкции стандартных окон и дверей.

Геодезический купол возведен несколько иначе. Сначала изготавливаются отдельные секции, например, в виде треугольников, которые затем поэтапно соединяются между собой.

При сборке краев (секций) геодезического купола может использоваться соединительная технология (например, с использованием металлического соединителя).

Или (реже в России) бесконтактная технология.

Рустад остановился на последнем варианте и, как мы уже говорили выше, начал с разработки проекта.

Рустад

Построить купольный дом без проекта или что-то нацарапать карандашом на листе бумаги — занятие бесполезное. По опыту знакомых могу сказать, что это всегда приводит только к одному — переделкам и бесконечным перестройкам того, что произошло. Это тоже не панацея — оставить проект на откуп дизайнеру.

Дизайнер умеет красиво рисовать, но с практической точки зрения то, что он создал, зачастую просто невозможно воплотить в жизнь.Дом должен быть спроектирован человеком со специальным образованием, но даже инженер-проектировщик может не учитывать положение постройки на участке относительно сторон света, розу ветров, размер отделочных материалов. поэтому Rustad, имея в своем распоряжении два свободных месяца, он сел за проектирование купольного дома, и это то, что он в итоге получил.

Отметим, что за это время проект несколько раз модифицировался с учетом рекомендаций опытных строителей, наличия материалов, особенностей расстановки мебели и внесения пожеланий домочадцев.

Этапы строительства геодезического купольного дома

Завершив этап проектирования купольного дома, Рустад перешел к его возведению. Вот несколько рекомендаций пользователя по организации строительства.

Рустад

Я хотел построить дом в кратчайшие сроки, поэтому привлек помощников — одного человека, хорошо разбирающегося в особенностях каркасного строительства и вспомогательного.Сразу скажу, да, это лишние траты, но если бы я построил дом самостоятельно, у меня ушло бы 3 летних сезона. При этом добиться качественной работы, скорее всего, не удалось бы. Потому что чисто физически невозможно удержать на весу узлы (края рамки) и при этом скрепить их между собой. При сборке все время приходится что-то тянуть или гнуть. Вторая и третья пара рук жизненно важны. В противном случае — скопление ошибок от строки к строке и, как следствие, «косяк» с верхним контуром.

По словам пользователя, он руководил строительством, а его личный — физический вклад составляет около 30%. Пригодился и опыт мастера (во избежание ошибок) скелетостроителя. Скорость сборки контура также значительно выросла, так как 2 человека выполняют работу в 4 раза быстрее, чем 1, а 3 человека «проверяют» такой же объем работы в 8 раз быстрее.

Таким образом, вся конструкция разбита на ряд последовательных этапов, каждый из которых требует тщательного контроля.

1. Возведение фундамента под купольный дом.

Участок расположен на склоне холма. Угол наклона около 12 градусов. В качестве фундамента Рустад выбрал свайно-винтовой. Свайное поле состоит из 24 свай размером:

  • диаметр сваи — 108 мм;
  • длина сваи — 2,5 м.

Сваи перекручивали за 2 дня, унося их на ночь. Пользователь отмечает, что, доверившись мастеру рабочих, сам свайное поле не разметил.

В результате: несколько свай не оказалось на месте узлов дома. Для исправления ошибки пришлось приварить канал «16».

2. Изготовление каркаса: нервюры, стойки и стропила.

Для каркаса купили зимний лес и предварительно выпилили все заготовки по размеру на торцовочной пиле, в соответствии с проектом.

У пользователя ушло 4 выходных.

3. Сборка купольного дома.

Строительство дома началось в апреле. Погода была, мягко говоря, «нелетной»: шел дождь, потом снег, потом ветер.

Возведение купольного дома началось с установки подступенка (цилиндрического цоколя).

Подступенок набран из треугольников, чтобы дом выглядел как единое целое.

На этом этапе встал вопрос, как сделать вынос под террасу. Пользователь не хотел скручивать стопки для каждого бревна — это было бы одно сплошное свайное поле.Это экономически невыгодно, да и к тому же терраса выглядела бы некрасиво.

Рустад решил сделать террасу в виде «балкона» — вылета, являющегося продолжением этажа первого этажа. Осталось выбрать материал, который выдержит такую ​​нагрузку.

Рустад

Когда я занялся этим вопросом и обратился в фирмы, мне посоветовали сделать вывоз из двутавра клееный брус. Сравнивая эти балки (стена OSB толщиной 18 мм) с брусом LVL сечением 51×300 мм, особой экономической выгоды в покупке двутавра не увидел, но сомневался в прочности и несущей способности Там нет необходимости в пиломатериалах LVL.Он поставил.

После сборки бревен на них уложили временный пол из досок, т.к. погодные условия не позволили сделать нормально.

На сборку купола ушло 2 дня (снег, сильный ветер и дождь).

Важный нюанс: для скрепления ребер и балок между собой пользователь использовал конструкционные саморезы 6х140 мм.

В отличие от обычных саморезов (особенно так называемых закаленных «черных», которые не выдерживают динамических нагрузок и поломок), конструкционный саморез можно гнуть по дуге, и он не лопнет.Специальная выемка прорезает, а не раздвигает волокна древесины, поэтому саморез можно вкрутить в узел или в край доски, и он не потрескается.

Также саморез прочнее обычного, а головка «звездочка» не дает биту отламываться и срезать края, что упрощает завинчивание.

Для сборки одного узла из шести ребер требуется 12 шт. саморезы.

Коммуникации — водопровод, электрокабель в полу.

Электрощит также был собран по проекту дома и размещен в «цоколе».

Следующий этап — оклейка собранного купола влаго- ветрозащитной мембраной с обязательной проклейкой нахлестов специальной лентой. Набивка обрешетки за вентиляционный зазор. Монтаж OSB (основания под черепицу).

«Пирог» купола практически повторяет «пирог» кровли для устройства мягкой кровли.

Важный нюанс: покрытие купола выполнено из узоров (треугольников) из листов OSB-3 толщиной 18 мм, размером 1220×2440 мм.

Облицовка прибита матовыми гвоздями 6х60 мм.

Рустад

Такой гвоздь держится очень хорошо. Вытащить можно только «мясом», но забивается быстрее, чем закручивающиеся саморезы.

Сделав внешний контур, строители начали утеплять пол.Эковата вдувалась в пол слоем 30 см самодельной установкой на базе садового пылесоса и пластиковой бочки.

После утепления пол застелили листами влагостойкого ГСП (ГДП) толщиной 12 мм, укладывая их в 2 слоя.

Собрав основу, мы перешли к утеплению стен. Для этого использовали синтетический нетканый материал (утеплитель) толщиной 5 см, укладывая его в 3 слоя.

Рустад

С таким утеплителем приятно работать. Не колется, не боится влаги, легкий. Только ножом резать сложно, лучше ножницами или специальным электрическим резаком для ковров. И добавлю: на утеплитель лучше не ставить тяжелые предметы, а также не хранить рулоны по высоте. Изоляция может не вернуть свою форму после снятия нагрузки. Лучше действовать по этому алгоритму — внесли и сразу поставили.

После утепления стен на каркас натянули пароизоляцию и все зашили ГДП, но толщиной всего 10 мм.

На данном этапе дом уже приобрел законченный вид. После возведения перегородок начался монтаж инженерных систем и отделочные процессы.

Сюда входят следующие работы.


Друзья, привет. Сложность темы, как построить купольную теплицу своими руками, заключается не в порядке, расчете или даже распиловке материала.И в другом. Поскольку желание возвести это сооружение возникает по нескольким нетипичным причинам:

  • Если серьезно, то первая фундаментальная причина — это знание купольных конструкций и конструкции купола.
    Землевладелец, который эксплуатирует пленочную теплицу или, в лучшем случае, перешел на теплицу из поликарбоната, вряд ли заинтересуется новым дизайном, ничего не зная о нем. Однако выгоды, которые приносит купол, были вытеснены преимуществами самого консервативного фермера.Остается только получить подробную информацию.
  • Далее идет дух экспериментов. Всем хочется попробовать что-то новое. А почему бы и нет, если позволяет площадь земельного участка. Однако здесь есть две вещи:
    1. Новое — это хорошо забытое старое. Точнее, вне поля зрения.
    2. И снова знания.
  • Третий случай, который можно ограничить, случается с теми, кто уже видел купольную теплицу, заходил в нее, пробовал результат. Но разделение повторяется:
    1. На того, кто верил в преимущества перед обычной теплицей.
    2. А для тех, кто не верил, но хотел, извините за выражение, покрасоваться перед соседями.
      Итак, строим купольную теплицу своими руками для отважных фермеров, умеющих хорошо считать и рассчитывать. Для людей, использующих передовые технологии обработки почвы, а также выращивания естественных растений. Здесь в большей степени намек на овощные культуры.Хотя экзотика с куполообразными характеристиками теплопередачи не за горами. Пора задать вам вопросы:
    3. Знаете ли вы, что в теплице с куполом можно собирать урожай три раза в год? Например, в средней полосе России с периодом ярко выраженного лета с конца мая до середины августа.
    4. Знаете ли вы, что при минимальном зимнем тепле можно сажать и собирать картофель круглый год? Тем более, что электричество необязательно.
    А вот о секретах ниже.И для начала, пушечный залп из списка основных достоинств купола.

О конструкции и материалах просто

Купол представляет собой постройку Фуллера, американского исследователя в области геодезических архитектурных сооружений. Треугольная сетчатая оболочка — это не что иное, как самонесущий каркас. Поэтому принципы решения послевоенного жилищного кризиса были перенесены в учебные классы, склады, ангары и теплицы. Наша купольная теплица состоит из пяти элементов:
  1. Фундамент.Здесь мнение делится на сваи с последующей обшивкой и приварной уголок. Выбор остается за вами. И я использовал ворсовый вариант. Построить фундамент под купол — дело очень непростое. Не должно быть просчетов как по вертикали, так и по горизонтали.
  2. Каракас. За основу каркаса берется доска забора. Он имеет стандартный размер 100х20 мм. Этого хватит на одностороннюю летнюю пленку. Для зимнего варианта с двутреугольной обшивкой требуется толщина доски 40 мм.Имейте в виду, что меньшая торцевая поверхность 40×20 потребует использования строительных лесов. А на каркасе из досок 100х20 можно двигаться акробатически.
  3. Разъемы. Не смейся. Я использовал черенки лопаты. Стандартный размер 38–40 мм в диаметре. Соединение представляло собой перфоленту средней твердости с одной полосой отверстий.
  4. Пленка. Почему был выбран фильм «Светлица»? Ответ на этот вопрос заключается в анализе кинопробы. В России Светлица показывает лучшие результаты из шести видов пленочного материала.Причем критерии оценки разные:
    • Гидрофильность. Капли конденсата не падают со Светлицы.
    • Жесткость. Пленочная упаковка выдерживает поверхностное натяжение ногтя под собственным весом. За образец была взята рама 50х30 см.
    • Прозрачность. У Светлицы самый высокий балл. Потери света 10%. А у поликарбоната все 40%.
    • Стоимость. Квадратный метр пленки стоит около 100 рублей с учетом толщины. Мой выбор пал на толщину 120 мкм.Стоимость квадратного метра у официального дилера с самовывозом — 47 руб. Точный расчет треугольников с нахлестом для пайки определяет вариант погонного метра. Он бывает разной ширины: три метра или четыре метра.
    И что самое главное, Светлица — это многолетняя круглогодичная пленка для теплиц. Срок службы 7 лет.
  5. Группа оборудования. Я использовал саморезы длиной 4 см. Есть рекомендации по окончании раздавить шурупы дрелью.Это предотвратит растрескивание древесины. Но все требует умения и опыта. При аккуратной работе отверткой на нужных оборотах процент растрескивания будет минимальным. Я, по крайней мере, выбрал саморезы с малым шагом резьбы.

Какие инструменты потребуются для постройки купольной теплицы своими руками



Итак, перейдем к расчетам. Они кажутся вам сложными, но все размеры в ваших руках, точнее в памяти калькулятора для расчета купола.

Расчет

С ростом популярности строительства куполов алгоритм автоматического расчета получил широкое распространение на многих языках и на серверах в разных частях мира. Запрос в поисковике интернета выдаст сразу несколько вариантов. На самом деле это один и тот же калькулятор. Для компиляции данных нужно указать радиус сферы. Остальные параметры, отображаемые на трехмерном чертеже, интуитивно понятны:

  1. Частота треугольников.
  2. Класс перегородки.
  3. Осевая симметрия.
  4. Часть сферы.
  5. Способ подключения.
  6. Диаметр разъема.
  7. Ширина и толщина ребра.
Похоже на конструктор для детей, только в интерактивном виде.
Результаты измерения будут отражать охват и площадь основания, а также объем пиломатериалов и общую длину ребер. Рисунки ребер, треугольников и вершин будут отражены чуть ниже.Изучив расчеты калькулятора, вы поймете, что начинать нужно со стандартных размеров материалов:
  • Длины доски.
  • Длина ручки для коннектора.
  • Площадь и размеры пленки.
  • Длина сваи.
Главное — основные элементы конструкции подогнать в неразрезанный материал с наименьшим остатком. Количество саморезов рассчитано до плюс / мин пять штук. Хотя сток не помешает.Треугольники пленки можно склеить из остатков. Но здесь я так делать не рекомендую:
  • Многие забывают о перекрытиях.
  • Склеивание двух половинок вместе — трудоемкий процесс.
  • Склеенные треугольники уступают по запасу прочности. Особенно зимой.
Я склеил из половинок. Сэкономленные деньги. Но не время и нервы. Теперь перейдем к основной части описания. Это купольная теплица в сборе своими руками.

Заказ сборки

Приобретение материалов — дело мастера.Где, как и сколько решать для каждого индивидуально. Поэтому я опущу информацию. Но были нюансы. Большую часть расходников купил в строительном магазине. Доски купил на лесопилке. Но фильм мне доставили из Москвы на заказ. Ваш вариант может оказаться более практичным. Все-таки купол — это предмет экономии. Если подготовить все элементы, остается только собрать их. А теперь пора описать порядок строительных действий:
1.Фонд. На десять свай требовался один шестиметровый прямоугольный профиль. После обрезки длина каждой ворса составила 60 см. Опоры углубили на 40 см. Может показаться, что этой длины недостаточно для надежности. Однако купол, как самонесущая конструкция, пропорционально перераспределяет вес. Кроме того, нагрузка на сваи в некоторой степени остается внутри элементов каркаса. Главное при установке свай — выставить уровень. Будут заметны даже миллиметровые отклонения.Что со мной случилось. В подвешенном состоянии находились три точки опоры купола. Но это никак не повлияло на прочность теплицы. Но от работы с кувалдой зависит очень многое. Вертикальное выравнивание намного сложнее. Я изначально не сваливал строительную площадку и построил теплицу на ландшафте с естественными неровностями. Правильность установки свай проверяли по периметру, собранному из нижнего ряда нервюр. Ошибка была очевидна. Разница в высоте давала ошибку.Ребра не встречались. Пришлось перебить половину опор. Обдумайте это.


2. Установка каркаса на сваи. Есть много способов установки. Насколько хватит фантазии. Но у надежных и надежных вариантов есть очевидное преимущество. Расскажу, как у меня это получилось. В соединителе с четырьмя лепестками я выпилил две канавки, чтобы они подходили к концу квадратной трубы.


Поставил разъем на стопку. Далее по порядку смонтировал первый ряд нервюр.Сборка треугольников имеет свою последовательность.


Нельзя собрать следующую строку, не заполнив предыдущую. Не затягивайте винты до конца. Поскольку выравнивание ребер из-за их естественной неровности требует люфта в разъеме. Каждый лепесток накручивается на два самореза. Рядом и далеко от центра разъема. Две точки, где дальняя закреплена под углом, придают жесткость.


Монтаж каркаса — очень увлекательное занятие.Но новичок сталкивается с трудностью соединения краевых точек ребер на любом уровне. Поэтому могу посоветовать: не переборщить с затяжкой шурупов. Их, наверное, придется ослаблять, и не один раз. И дереву это не нравится. Чтобы собрать вершину, вам придется использовать дополнительные силы, чтобы отвести или отодвинуть точки соединения друг от друга. Не пугайтесь, если ребра не сходятся.


При правильном распиловке проблему легко решить.Необходимо расшатать предыдущие узлы сцепки. Процесс сборки деревянной части купола описать сложно, так как он понятен только при непосредственном контакте с предметом. Не забывайте быть аккуратным при резке материала. Иначе купол не рухнет. Способ передвижения по строящемуся каркасу индивидуален. Выбор стоит между деревом и акробатическими трюками по треугольным сегментам. Второй вариант доступен строителям с небольшой массой тела.


3. Обшивка боковин. Собранный каркас очень жесткий и прочный. Возникает еще вопрос: клеить пленку или создать доску, обшив сваи по периметру? Внесение грунта в теплицу возможно только во втором случае. Обшил периметр полосами оцинкованного железа шириной 20 см и длиной 200 см. Единственное неудобство заключалось в том, что приходилось сидеть или становиться на колени.Листы сшивались по двум линиям крепления:
  • На стопке в предварительно установленных скобах.
  • В нижнем кольце нервюр, которое в то время было усилено дополнительным продольным выступом.
Для установки использовал сверло по металлу диаметром 3 мм и отвертку. В тех местах, где листы не сходились в одну линию, я их вырезал и монтировал с новых точек. Между сваями я закрепил деревянные балки, чтобы увеличить прочность обшивки.

4. Фильм. Склеивание пленки — самый сложный процесс. А если вы никогда не работали с строительным феном или натяжными потолками, то перед этим стоит потренироваться. Моей ошибкой было собрать верхний пентаэдр из полутреугольников. Их заранее склеили в домашних условиях. Дело в том, что я сэкономил на пленке с учетом остатков, из которых собирал треугольники. Я не советую вам этого делать. Цельный треугольный лист менее капризен в склейке. И так далее.Заказывайте пленку только на целые сегменты. Да, записки будут, но они того не стоят. С каждой новой склейкой осваивал нелегкое искусство. Ведь при максимальном нагреве пленка дает усадку или выгорает. При недостаточном количестве не прилипает. Опыт приходит быстро. Особенно, если вы ограничены в дорогом материале. Нижний ряд треугольников получился отличным. Учитывайте максимальное перекрытие форточок. Главное, при склеивании стараться меньше нервничать. Это действительно непростой процесс.

5. Установка форточок и дверей. Открывающиеся сегменты представляют собой такие же треугольники, но без соединителей. Ребра в них расположены в одной плоскости и скреплены перфолентой. Для каждой двери использовалось по три небольших навеса. Для крепления форточки на втором ярусе использовала лестницу. Делал это аккуратно, чтобы не порвать пленку. По периметру форточки и двери приклеил полоску резинового утеплителя для защиты от потерь тепла и дождя. На этом этапе строительства проблем не было.Однако фиксация элементов в открытом состоянии, необходимых для вентиляции теплицы, заставила задуматься. Ваш вариант — ваша фантазия. Только помните, когда окно открыто, возникает ветер. Прежде всего, само окно. Держатель вентиляции должен быть очень прочным как на вентиляционных отверстиях, так и на двери.

Ошибки, которые я совершил

Даже без большого опыта строительства теплицу можно было смонтировать. Но ошибки были неизбежны.Коварство в том, что они показали себя после сборки. Перечислю их:
  • Пренебрегая установкой точного уровня свай. В отличие от других конструкций, купол не любит ошибок.
  • Чрезмерная затяжка саморезов при сборке каркаса, что привело к растрескиванию дерева или неудобству соединения точек заделки.
  • Склеивание треугольных сегментов из заплат. Я бы не стал этого делать сейчас.
Забыл сказать, что грунт для посадки вносится до того, как приклеивается пленка.Легче распределить по периметру. Позаботьтесь о крепежах внутри теплицы. Они необходимы для обвязки растений или развешивания лейки, бутылок, садовой одежды. На самом деле этот вариант теплицы далек от совершенства. Ведь купол можно оборудовать отводом дождевой воды по периметру, так как конструкция собирает максимальное количество воды во время дождя. Система капельного полива не помешает. Но эта тема пересекается с эксплуатацией здания.А еще есть показатели температуры, влажности, освещенности и особенности выращивания тех или иных растений. Вы сами понимаете, что это отдельная история.

Преимущества купольной теплицы

Их описание проще в сравнении с широко распространенной сегодня арочной теплицей из поликарбоната и металлических профилей. Урожайность в куполе своими руками в 4 раза выше, чем под аркой из поликарбоната. Это связано с несколькими факторами:
  • Вы можете приступить к посадке растений на месяц раньше.
  • Сезон сбора урожая закончится на месяц позже.
  • Если в обычной теплице последние помидоры остаются зелеными и подмерзают, то в купольной все созревает.
  • Если количество помидоров с одинакового количества кустов в обычной и купольной теплице не отличается, то во второй размер плодов намного больше.
  • Правильная конструкция купола собирает свет по всей площади, а также по всей длине движения солнца. То есть на весь солнечный день.Когда, как конструкция из поликарбоната, свет принимает только под углом 90 градусов.
  • В арочной конструкции суммарное тепло за счет формы находится на уровне 1-1,2 метра, а при квадратном основании даже выше. В куполе из-за уменьшенного объема воздуха тепло находится на уровне 0,8 метра и ниже.
  • Купол быстрее нагревается и дольше отдает тепло. Так как площадь рассеивания и теплопотерь ниже, чем у арочной конструкции. Когда температура в арочной теплице утром +5 градусов по Цельсию, то в купольной теплице остается +20 с ночи.
  • С экономической точки зрения преимущества очевидны. В качестве примера взят поликарбонатный материал. Он также используется при возведении купола. Однако пленка остается более практичным материалом. Итак, купольная теплица диаметром 6 метров и площадью 27 квадратов потребует 4 листа поликарбоната. А на арочной площади 18 квадратов — еще 4 листа пластикового покрытия. Купольная конструкция получается на 30% дешевле по материалам.
  • Кстати, материал для изготовления широко распространен в хозяйственных магазинах.
  • Сборка своими руками довольно проста. Эрекция доступна каждому. Даже в одиночестве. Все, что требуется, это умение работать отверткой. Киноверсия предполагает работу строительного фена. Как ни странно, предварительный расчет требует больше умственных усилий. Однако сегодня существуют интерактивные купольные калькуляторы.
  • Срок строительства. На сборку и подготовку элементов уходит 5 дней. Изготовление — 2 дня. Итого получается неделя. То есть за неделю творческой плодотворной работы вы получите теплицу с круглым основанием диаметром, скажем, 8 метров и площадью 50 квадратов.
Проще говоря, небольшая масса и большое внутреннее пространство, повторяющее движение солнца.

Заключение

Собирая купольную теплицу своими руками, не торопитесь и не торопитесь резать материал. Подготовительные работы должны занять больше времени. А расчет лучше проводить несколько раз подряд в течение недели. В любом случае, ни одна ошибка в расчетах или строительстве не отбьет у вас желание возвести купольное сооружение.

Хотя круглая форма крыши несколько необычна для строительства зданий, в современной архитектуре можно найти множество примеров круглых конструкций.В этой статье мы расскажем, как сделать круглую крышу разных типов, и в чем основные отличия между ними.

Необычная на первый взгляд круглая крыша привлекает внимание прежде всего совершенством форм, без острых углов и асимметрии. Часто такие конструкции можно встретить на культовых сооружениях. При строительстве частных жилых домов круглую крышу делают редко. В некоторых случаях он является составным элементом конструкции и придает индивидуальности архитектурному сооружению.Как правило, такие крыши возводят над декоративными верандами, беседками или башенками.

Следует отметить, что округлая форма позволяет крыше не бояться порывистого ветра и сильных снегопадов. К тому же пространство крыши можно использовать максимально эффективно. Различают конические, куполообразные и «луковые» типы крыш.

Коническая конструкция крыши

Как правило, коническая крыша устанавливается на многогранные или круглые конструкции. В этом случае строится многослойная стропильная система.К центральной опорной балке крепится кольцевая балка, на которую впоследствии будут опираться стропильные ноги. Его установка осуществляется так, чтобы не нагружалась самая высокая точка конуса.

Вторым опорным элементом стропильной системы будет мауэрлат, установленный по кольцу. Установите его на стены здания. При размещении балок перекрытия необходимо учитывать, что в месте установки центральной опоры на них будет приходиться максимальная нагрузка.

Кольцевой гребень фиксируется на центральной опоре специальными скобами.Перед тем, как построить круглую крышу, необходимо произвести точный расчет всех узлов. Чтобы не ошибиться в расчетах, такие работы лучше доверить специалистам.


При устройстве стропильного каркаса лучшим выбором будет клееный брус, рассчитанный на значительные внешние нагрузки. В частности, керамическая черепица, если ее используют для покрытия кровли, имеет большую массу — не менее 40 кг на 1 м 2. Поэтому для монтажа требуется надежная стропильная система.Следовательно, деревянные опорные элементы должны иметь хорошую прочность.

При устройстве конической крыши стропильные ноги выступают в качестве ребер жесткости. Их количество рассчитывается исходя из типа рубероида и его характеристик.

Часто для покрытия дома с круглой крышей используют не только керамическую черепицу, но и мягкие битумные материалы, а также листовой металл. Учтите, что использовать профильные материалы в этом случае нецелесообразно, так как образуется слишком много отходов, а швы между листами требуют очень тщательной герметизации.Тем не менее, места для стыковки все равно могут доставить неудобства в будущем, да и внешний вид крыши будет не самым привлекательным.

Устройство круглой купольной крыши

При организации купольной кровли ее круглая стропильная система выполняется из висячих стропил, а не многослойной, как в предыдущем варианте. Обычно такая крыша представляет собой трехсочлененную арку из свисающих стропильных ног. Нижний край арки стыкуется с закрепленной на стенах планкой мауэрлата. В этом случае верхний край арки опирается на круглую балку, установленную в верхней части опорной балки, расположенной в центре здания.

Конечно, если вы не умеете делать купол на крышу, и не можете самостоятельно выполнить проект стропильного каркаса, лучше доверить расчет специальным строительным организациям, так как такие работы требуют теоретических и практических знаний механика и прочность материалов. При этом по готовым расчетам можно своими силами соорудить крышу в виде купола.


Полукруглая куполообразная крыша формируется благодаря наличию круглой обшивки.Он закреплен на вспомогательных опорах, которые стыкуются с раскосами подвесных стропильных арок.

Американский архитектор Р. Б. Фуллер однажды предложил другой способ возведения купольной крыши. Его проект получил название «Геодезический купол». Главная особенность дизайна в том, что он состоит из множества треугольников. Из-за очень сложных расчетов и необычного способа исполнения проект не получил широкого распространения.

Стропильную систему для геодезического купола можно построить одним из следующих способов:

  • соединитель — в этом случае треугольники сводятся непосредственно над стенами здания с помощью коротких стержней и замков-соединителей;
  • без разъемов — панели в форме треугольников изготавливаются заранее, и собираются в одно целое прямо на стройплощадке.

Преимущества проекта геодезического купола

  1. Хотя прямоугольные и круглые конструкции равны по площади, внутренний объем последних намного больше. Благодаря этому в комнату проникает значительно больше воздуха и света. Кроме того, круглая форма позволяет экономить до 30% материала.
  2. Округлая форма крыши снижает теплопотери зимой, а также минимизирует поглощение тепла летом. Следовательно, затраты на обогрев или охлаждение помещения снижаются примерно на 30%.
  3. Небольшая масса каркаса геодезического купола позволяет обойтись без усиленного фундамента под дом.
  4. В здании с круглой купольной крышей можно разместить любое количество окон, вплоть до полного остекления купольной конструкции. При этом не нужно беспокоиться о прочности кровли — она ​​сохранит все свои характеристики.
  5. Шаровидная крыша позволяет максимально равномерно распределять нагрузку, поэтому ей не страшны даже очень сильные зимние снегопады.
  6. Благодаря своим аэродинамическим свойствам купол не пострадает от сильных порывов ветра.
  7. Скругленная крыша пропускает внутрь здания значительно меньше внешнего шума, то есть обеспечивает звукоизоляцию.
  8. Симметричная сферическая крыша лучше всего подходит для размещения солнечных батарей и модулей.
  9. Такая кровельная конструкция просто очень красиво внешне и очень оригинально смотрится.

Как сделать крышу в форме луковицы

Другой вариант круглой кровли, который можно встретить при строительстве зданий, — это крыша «луковица».Как правило, такие конструкции высаживают в христианских церквях и храмах. В частном строительстве такая форма не используется — она ​​слишком специфична. Однако тем, кто занимается реконструкцией культовых построек, например, в отдаленных селах, где жители не имеют возможности нанимать специалистов строительных компаний, будет полезно ознакомиться с техникой создания каркаса для такая крыша.

При условии, что диаметр луковичного купола не превышает 3 м, каркас для него может быть деревянным.Специфические стропильные ноги для луковичной крыши называются журавцами. Обычно используется наклонный тип стропил. Для придания конструкции прочности и жесткости используются распорки и распорки. Такие элементы монтируются в местах, которые несут максимальную нагрузку. Таким образом, они защищают каркас от разрушения.


Для создания «журавцев» используются специальные шаблоны, которые накладываются на доску толщиной 40 мм. Как вариант, иногда используются две доски меньшей толщины.В центре купольной конструкции всегда ставится центральная опора, в которую упираются все стропила.

Перед тем, как покрыть металлическими листами круглую крышу в форме луковицы, над «Журавцами» необходимо засыпать обрешетку с шагом 30 см. Поэтому последний способ требует максимум труда и времени.


Купола православных храмов при реставрации часто покрывают осиновым лемехом. При этом каждый элемент изгибается таким образом, чтобы в точности повторять форму луковицы.Материал следует укладывать таким образом, чтобы между швами не просачивалась вода.

Для тех случаев, когда диаметр купольной конструкции превышает 3 м, каркас для нее изготавливается из металла. В этом случае крепление «Журавцев» к центральной опоре осуществляется с помощью металлических распорок. Обрешетка тоже металлическая, крепится с отступом в пределах 40-50 см. В качестве финишного покрытия обычно используется фальцованная крыша. Если организована чешуйчатая кровля, то швы между плитами после их укладки нужно пропаять, чтобы исключить попадание воды.

Купол

Дата: 4.2.15 | Раздел: Как сделать


Делаем купол на деревянном каркасе.
Различные куполообразные формы, использовавшиеся в архитектуре
с древних времен. Но здесь речь
не о масштабных проектах, а об изготовлении
купола малой церкви, для мобильной часовни
. Правильнее было бы называть эту форму головой
, или народным маком
.

Продолжим работу по изготовлению купола.Перечень основных частей
и габариты приведены в первой статье.
Мы уже приготовили два деревянных диска диаметром 300 мм. и толщиной 40 мм. …
Собрав их вместе, получаем основу изделия, общей толщиной 80 мм. …
Это не образец, лучше, если основание в виде барабана будет равно высоте купола.
Но в этом случае были ограничения по размеру.

В центре основания просверливается отверстие диаметром 30 мм…. В готовом виде
голова крепится на металлическом стержне.

Подготовлено восемь деталей рамы шириной 235 мм. , Высотой 450 мм.
и толщиной 30 мм. …

При разработке дизайна я смотрел, как делаются главы для церквей.
В классическом варианте делается деревянный каркас, который затем
полностью зашивается тонкими досками. Отделка фасада состоит из
черепицы особой формы, которая называется «лемех».

Но тут все несколько проще, перебрав варианты, решил обшить купол
утюгом, что тоже в принципе разрешено.Единственный спорный вопрос
это способ обшивки. Здесь кусочки жести вырезаны в виде лепестков.
и пришиваем по краям деталей каркаса.

Встал вопрос, как закрыть стыки жести. Я тоже выбрал самый простой вариант,
закрыть стыки Т-образным кромочным профилем с бортиками, шириной 20 мм. …
Для этого пазы сразу продевались по внешним краям деталей рамы вручную фрезой
, шириной 3,3 мм. и глубиной 10 мм….

Сначала собрал четыре детали рамы с крестом на основании, прикрутил снизу
саморезов. Каркас собирался на одной части основания толщиной 40 мм. ,
Второй диск приклеил по окончании работы.
Затем равномерно установил еще четыре детали рамы. Пришлось на
распилить внутренние края уголком и отрегулировать ширину, чтобы в итоге
все детали образовали правильный круг по внешнему контуру.
Я установил пилу на 45 * на циркулярку и пропил внутреннюю кромку детали
рамы с обеих сторон.

Скрепил ребра рамы вместе саморезами в верхней части, где они
стыковка. В результате наверху осталась дыра 30/30 мм. …
Для приготовления жести я сначала сделал шаблон. Собственно шаблон
был сделан еще в процессе проектирования, мне оставалось только поточнее настроить,
это в первой статье.

Разметил и вырезал лепестки из оцинкованного листа по шаблону.
Потом взял каждый лепесток, вставил нижний край между основанием и ребрами,
прикрепил снизу к основанию гвоздем изнутри, и проткнул гвоздями
по краям до рамы.
Вырезаю детали так, чтобы бороздки для кромки оставались свободными и видимыми.

Забил кромку в пазы с помощью клея киянкой, закрепил гвоздем вверху и внизу.

Вроде вся деревня довольно тесная, думаю будет под дожди
продержаться еще долго.

Для крепления верхних частей головы сделал круглую шайбу диаметром 120 мм.
и толщиной 32 мм. … Просверлил в центре отверстие диаметром 30 мм….
Сверху установил шайбу и саморезами притянул к раме.

Возможно, напишу еще одну статью, а то она будет слишком длинной.
Продолжение статьи

Купольный дом из стекла. Эта семья живет за Полярным кругом в доме под стеклянным куполом. Жизнь за полярным кругом

Известные давно сферические, куполообразные жилища — яранги, сливы, вигвамы и т. Д. — строятся по этому принципу. Они отличаются высокой стабильностью и простотой конструкции, чем заслужили популярность наши предки.Но купольные дома в чистом виде, как явление современного строительства, появились не так давно — примерно во второй половине прошлого века. Когда американский ученый Фуллер разложил конструкцию купола на простые фигуры — треугольники, из которых часто собирается вся конструкция. Именно по такому принципу сегодня строят многие сферические дома.

Купольные дома: технологии и их особенности

Купольный или сферический дом — это названия одной строительной технологии.Собственно, в названии отражена особенность этого типа жилищного строительства — дом не прямоугольной формы, а выполнен в виде полусферы. Скорее — в виде многогранника, приближающегося по внешнему виду к сфере.

Эта форма лучше выдерживает ветровые и снеговые нагрузки, при равной площади застройки с прямоугольной имеет большую полезную площадь. Но в таком доме вряд ли найдется хотя бы одна прямоугольная или квадратная комната. По крайней мере, одна сторона будет неровной. Это усложняет планирование, отделку, подбор и установку мебели.Скорее всего, всю или большую часть мебели придется делать «на заказ», по собственным размерам и эскизам.

Купольные дома строятся, в основном, по каркасной технологии, поэтому конструкция легкая. Каркас собирается из бруса или металлических труб, обшивается листовым строительным материалом (фанера, OSB). Между стойками каркаса помещается утеплитель (пенополистирол, минеральная вата, пеностекло, экологические материалы, такие как джут, сушеные водоросли и т. Д.). То есть кроме необычной формы новостей нет, материалы подбираются как для обычного каркасного дома.

Купольные дома также строятся из монолитного железобетона. Но применяется эта технология нечасто, особенно в нашей стране, где пиломатериалы порой дешевле. Если еще учесть необходимость хорошей теплоизоляции бетонного купола, становится понятна его непопулярность.

С каркасами купольных домов не все так просто. Есть две технологии их сборки: геодезические и стратодезические купола. У них есть свои особенности, которые могут повлиять на ваш выбор.

Геодезический купол

Купол разделен на треугольники, из которых собирается многогранник. Особенность этой технологии в том, что в одной точке сходится большое количество лучей. Для обеспечения их надежной фиксации используются соединители — специальные приспособления из стали, позволяющие надежно соединять элементы несущей конструкции. Каждый разъем стоит от 600 до 1500 рублей (10-25 долларов).

Геодезический купол для сферического дома построен на основе треугольников

Несмотря на то, что количество разъемов исчисляется десятками и даже сотнями, их наличие сильно влияет на стоимость строительства.Те, кто планирует построить купольный дом своими руками, стараются обойтись без разъемов или сделать их тоже своими руками. Причины понятны, но при недостаточной прочности соединения здание может обрушиться под нагрузкой. Поэтому вы должны быть очень и очень осторожны с экономией на этом сайте.

Кстати, при использовании деревянных балок существует бесконтактная технология, но сборка таких узлов требует высокого уровня столярного мастерства и точного исполнения. И еще: они не такие надежные, как соединения с металлическими разъемами.

Преимущество этого типа рамы — устойчивая конструкция. При разрушении 35% элементов купол не разрушается. Это было проверено в сейсмически активных регионах во время ураганов. Эта стабильность позволяет легко удалить несколько перемычек. То есть проем под двери, окна можно сделать где угодно, практически любого размера. Единственное, что нужно учесть, это то, что окна будут треугольными. В этом дизайне от этого никуда не деться.Для многих это критический недостаток.

Еще одна особенность в том, что при сборке каркаса без обшивки он хорошо сопротивляется крутильным нагрузкам, но плохо переносит горизонтальные нагрузки. Поэтому каркас сначала собирают полностью и только потом обшивают.

Стратодезический купол

Купольные дома данной конструкции собираются из профилей трапециевидной формы. То есть его фрагменты больше похожи на прямоугольники или квадраты. Такая конструкция позволяет использовать двери и окна стандартного дизайна.Для многих это большой плюс.

Недостаток статодезийского купола в том, что удалить элементы конструкции можно только после тщательного расчета и усиления прилегающих конструкций. Так что перенос двери или окна, изменение размеров возможен только после того, как будет рассчитано изменение несущей способности этой секции или даже купола в целом.

Эта технология также имеет свою особенность сборки. Каркас следует обшить по мере установки стоек.То есть второй ряд стоек собирается только после обшивки первого, третий ряд — после зашивания второго листовым материалом и т. Д. Это связано с тем, что в незаконченном виде — без обшивки — каркас обладает высокой несущей способностью по вертикальным нагрузкам и не очень устойчив к крутильным нагрузкам. После того, как края обшиты, он становится очень устойчивым и надежным.

В отличие от геодезического купола, стратодезический соединитель для сборки не требуется. Вертикальные части каркаса соединяются с помощью замков особой формы.Горизонтальные перемычки крепятся пластиной, которая фиксируется болтами, под которой укладывается металлическая пластина.

Есть еще один нюанс, который влияет на стоимость купольного дома. При раскрое листового материала для стратодезического купола остается больше обрезков, чем при геодезическом приспособлении. Это в некоторой степени увеличивает стоимость материалов. Но они компенсируются тем, что окна и двери используются в стандартном исполнении, и они дешевле треугольных.В результате стоимость купола разных технологий не сильно отличается.

Преимущества и недостатки

Никто не станет спорить с тем, что купольные дома выглядят необычно. Если вы хотите иметь дом или дачу «не как все» и ничего не имеете против каркасного домостроения, присмотритесь к этой технологии. Решение действительно нестандартное. К тому же говорят, что это экономично. Стоимость квадратного метра начинается от 200 долларов. Но, как вы понимаете, это минимальная цена.Такой экономичный вариант.

Плюсы купольных домов

Помимо необычного внешнего вида, достоинства сферических домов следующие:


Купольные дома по своим характеристикам выглядят очень привлекательно. К тому же многие говорят, что на строительство требуется гораздо меньше денег — за счет меньшей поверхности стен экономится материал. По математическим расчетам площадь стен почти на треть меньше.Но если есть экономия, она будет не такой большой — конструкция специфическая, с использованием специфических комплектующих, которые увеличивают стоимость строительства. На самом деле стоимость квадратного метра оказывается примерно такой же, как и в обычном виде.

Минусы

Есть и минусы, и они тоже довольно серьезные. В любом случае о них стоит знать и принимать во внимание.


Есть и необычная компоновка, но ее нельзя отнести к минусам.Купольные дома мне нравятся именно за их оригинальность. Так что нестандартная форма помещения — это, скорее, особенность, которую необходимо учитывать при выборе / заказе мебели и выборе отделочных материалов.

Проекты и особенности верстки

Круглое здание далеко не так просто спланировать, чтобы оно было рациональным, красивым и даже удобным. Есть несколько основных приемов, которым следует большинство людей. Первое, что бросается в глаза, коридоров в таком доме просто не может быть.Им просто некуда вести. Это неплохо, но усложняет планировку дома. Начнем с простого — как оформить вход в дом.

Входная группа

Для нашего климата желательно, чтобы входные двери выходили в маленькую комнату, а не в большую комнату. В этом случае спасает небольшой тамбур. Его можно отделить от общей площади или прикрепить. Крытая веранда выполняет примерно те же задачи. Это более «цивилизованный» способ решения проблемы.

Не всем нравится такой подход. Сегодня в мире есть и другие тенденции — с парадной двери попадают в большой просторный холл / гостиную. Возможна и такая планировка, но нужны дополнительные меры по отсечению холодного воздуха — тепловая завеса возле входа. Его делают при помощи встроенных в пол конвекторов или путем установки нескольких мощных радиаторов отопления возле двери. Первый способ более эффективен, второй легче выполнить. Все эти нюансы характерны для купольных домов.Разница лишь в том, что придется ломать голову над тем, как уместить встроенный тамбур. Два других метода решить проще.

Рассмотрим варианты устройства входной группы на примерах. На картинке выше, правый проект, входные двери открываются в гостиную / столовую. Это решение типично для Европы и Америки. Постепенно он набирает у нас популярность, но из-за более сурового климата часто доставляет неудобства — каждое открывание двери зимой приносит значительную порцию холодного воздуха, что снижает комфорт.

Вариант слева с пристроенным тамбуром. Из тамбура два выхода — один в зимний сад, другой в кухню / столовую. Решение не менее современное, но решена проблема попадания холодного воздуха в жилые помещения. Так что эту идею стоит принять.

Если будет принято решение сделать тамбур встроенным, очевидно, придется выделить какую-то площадь дома. Минимум — три квадрата (слева проект).Логично, если дальше будет располагаться гостиная / столовая.

Еще один способ — выделить большую площадь и использовать ее как прихожую. Поместите сюда шкаф, вешалку для вещей «на время» (законопроект). Если позволяет место, можно будет установить небольшой диванчик. Для частого дома наличие прихожей практически необходимо. Грязь и песок меньше увлекаются в дом. И это еще один аргумент в пользу выделенной входной группы. Пристроенный или отгороженный — выбор за вами.Зато подъезд удобен. Во всяком случае, в нашей реальности.

Организация пространства

Чаще всего центральная часть пространства купольного дома отводится под общую комнату. Из этой центральной зоны вы можете попасть во все остальные комнаты, расположенные по кругу. В целом центральное помещение оказывается неудобным, так как оно «очень проходимое».

В ней не получится расслабиться, если это гостиная, готовить в ней не очень удобно, если придет идея использовать это помещение как кухню, как столовую тоже не из лучших вариант.Выше представлены проекты, использующие это пространство таким образом. На картинке смотрится отлично, но в реальной жизни рассчитывать на камерную обстановку не получится. Так что проходные комнаты не самые заселенные.

Не самый плохой способ использования этой проходной зоны — это установка лестницы. Ведь у большинства купольных домов два этажа, и здесь спираль просто просится. Сразу учтите, что если просто накрутить его вокруг столба, пользоваться будет неудобно — получаются слишком крутые повороты.Если построить лестницу типа «колодец», то самому построить ее сложно. Так что эту часть придется кому-то доверить.

В остальном купольные дома спланированы так же, как и обычные. Главное правило, которое следует запомнить: чтобы инженерные системы были не очень дорогими, все «мокрые» помещения должны располагаться близко друг к другу. Расположение спален, кабинетов и других «сухих» помещений — на ваш вкус.

Видео по теме

Независимо от того, насколько подробно описана технология, ее плюсы и минусы, получить точное представление о ней так сложно.Значительную часть информации и впечатлений мы получаем визуально. Рисунки и фотографии помогают дать лишь частичный обзор. Намного лучше увидеть все своими глазами в видеообзоре.

Купольные дома необычной формы — смелая идея. Оригинальный вид выделяется из такой же безликой массы однотипных построек, привлекает внимание, отлично вписывается в окружающий ландшафт.

Технология строительства купольных домов была разработана в семидесятых годах прошлого века … Идея частного дома необычной формы, с большим внутренним пространством и свободной планировкой быстро распространилась по разным странам.

Оригинальный внешний вид подчеркнут большим разнообразием материалов для внешней и внутренней отделки:

  • стекло и дерево;
  • металл, декоративный камень, стеклопластик;
  • и кирпич.

Купольные дома состоят из каркаса, утеплителя и обшивки … В частном индивидуальном строительстве каркас выполняется из дерева.Альтернатива каркасному дому — монолитный бетонный купол … По японской технологии дома даже возводят с последующей покраской.

Есть еще мистическая составляющая. Проводя параллели с храмами и церквями, эзотерики утверждают, что куполообразный свод здания, не имеющего углов, притягивает положительную энергию … Чистая природная энергия лечит жителей, дарит умиротворение, умиротворение, гармонизирует отношения.

По конструктивным особенностям рамы различают:

  1. Геодезический купол;
  2. Stratodesic купол;
  3. Монолитно-бетонный купол.

Геодезический купол

Принцип построения куполообразного каркаса разработал американский архитектор Ричард Фуллер. на основе геометрической формы Земли .

Геодезический купол — это архитектурное сооружение в форме сферы, образованное соединением балок в треугольники по принципу сот. Система соединенных между собой стержней имеет высокую несущую способность независимо от прочностных характеристик материала.

Чем выше высота купола, тем больше используется элементов, образованных треугольниками и многоугольниками. Несущая способность конструкции увеличивается за счет увеличения количества геометрических фигур в куполе.

При этом материалов для строительства нужно немного, удельный вес конструкции небольшой. Между собой треугольники соединяет крепежный элемент особой формы — соединитель.

Важно! Геодезическая рамка должна быть собрана только с использованием соединителей .

Соединительные элементы, независимо от материала балок, всегда металл или пластик … Для защиты от коррозии металлические соединители окрашиваются.

Сферический купол Фуллера нашел применение в зданиях, где при минимальном весе необходимо получить максимальный объем помещения. Стадионы, производственные здания, научные лаборатории, склады, выставочные центры построены на основе сотового геодезического купола.

Стратодезический

Стратодезический купол имеет осевую симметрию и образован изогнутыми дуговыми стойками, сходящимися в одной точке.Горизонтальные перемычки опоясывают раму по кругу. Сегменты стратодезического купола являются трапециевидными, а не треугольными .

В первых рядах от фундамента ячейки большие. Приближаясь к куполу, размер сегментов уменьшается.

Основное отличие конструкции от геодезического купола в том, что деформация скручивания компенсируется не каркасом, а обшивкой .

После возведения нижнего ряда перемычек конструкция сразу обшивается стеновым материалом.Без обшивки каркас сложится.

Соединение балок стратодезического купола происходит без соединителей , за счет врезания балок друг в друга с помощью замков. Стыки дополнительно фиксируются болтами и дюбелями.

note

Технология бесконтактного соединения подходит только для деревянного стратодезического каркаса . Стыки несут наибольшую нагрузку, неправильное выполнение приведет к расхождению стыков, потере жесткости и обрушению конструкции.

Стыки гнутых деревянных стоек в месте схождения стратодезического каркаса выполняются с помощью пропилов различной формы.

Стратодезическая форма рамы образует большие трапециевидные ячейки, что позволяет использовать оконные и дверные конструкции стандартного типа.

После сборки каркаса выполняется обшивка с двух сторон промежуточным утеплителем. Затем устанавливаются оконные, дверные блоки, перегородки. Начать закончить.

Бетон монолитный

Монолитный купол не относится к технологии каркасного строительства.Капитальные сооружения. Их возводят двумя способами:

  1. Торкрет-бетон, послойное напыление под давлением.
  2. Путем заливки бетонной смеси в несъемную опалубку из пенополистирола.
Торкрет-бетон

При выборе способа строительства торкрет-бетоном после возведения фундамента надувают тканевый пневмокардон с водонепроницаемой пропиткой. Металлические арматурные сетки штабелируются и изгибаются пневматическим способом, позволяя проходить оконным и дверным проемам.

Бетонная смесь, торкрет-бетон , нанесенная под давлением несколько раз до достижения запланированной толщины стены. После того, как бетон набрал рабочую прочность, тканевый шар сдувается, счищается наплыв раствора, переходят к утеплению, установке окон, монтажу инженерного оборудования, отделке.

Несъемная опалубка

Каркас из пенополистирола производства завода , доставляется на строительную площадку в виде готовых к установке блоков.Блоки опалубки соединены между собой, стыки заделаны пенополиуретаном.

В опалубку уложена арматура, залит бетон. После застывания устанавливаются оконные и дверные шпатлевки и начинается отделка.

Преимущества и недостатки

Любой дом — сочетание положительных и отрицательных сторон … Никакая технология не идеальна, всегда есть недостатки и достоинства, порой вытекающие друг из друга. Минус в одном качестве превращается в плюс в другом.Баланс хорошего и плохого дает потрясающие результаты.

Плюсы купольных построек

Помимо очевидных эстетических качеств, сфера обладает отличными эксплуатационными качествами для строительства:

  • отсутствие углов снижает ветровую нагрузку. Воздушные потоки просто обтекают конструкцию, осадки скатываются с поверхности;
  • высокая сейсмостойкость благодаря форме. При полном разрушении до 35% элементов конструкция не разрушится.Такие показатели не имеют никакой формы, кроме сферической;
  • естественный свет купол усиливает … Прямоугольные конструкции поглощают свет;
  • одинаковая температура во всем помещении и свободная циркуляция воздуха делают его уникальным. микроклимат ;
  • высокая энергоэффективность за счет меньшей площади поверхности теплообмена;
  • экономия материалов на по сравнению с прямоугольным домом такой же площади составит 20-25%.

Каркас и другие материалы доставляются на объект отдельными частями, готовыми к установке.

Малый вес конструкции снижает затраты на фундамент. Самыми распространенными конструктивными схемами фундамента для купольных домов являются сваи , ленточные, плиты .

Минусы

Помимо сложного расчета (в трех измерениях) к недостаткам сферических построек также можно отнести:

  • небольшой выбор материалов для отделки … Не все отделочные материалы способны повторить криволинейную поверхность. Из-за того, что поверхность стен уменьшается к потолку, оклеивать комнаты обоями сложно. В ванных комнатах возникают сложности с использованием керамической плитки;
  • комнат, расположенных по кругу, будут иметь неправильной формы, расширяются от входа;
  • естественное освещение центральной комнаты в одноэтажном доме возможно только через крышу … В двухэтажном доме обеспечить естественный источник света крайне сложно;
  • Отсутствие материалов для кровли … Мягкая плитка, рулонные материалы, идеально повторяющие форму купола, ограничивают выбор. Часто крыша выполняется из тех же материалов, что и стены здания;
  • в настоящее время нет единой нормативно-правовой базы правил строительства купольных домов в России;
  • , конструктивная схема Подвальное устройство не предусмотрено , цокольные этажи.

Проекты и особенности планировки домов купольного типа

Необычное, креативное, нестандартное — первые мысли, которые возникают в голове у человека при виде купольного дома.Тем не менее абсолютно все постройки подчиняются архитектурным правилам.

Входная группа

Входная группа — важный архитектурный элемент частного дома. Входная дверь приглашает гостей и жителей зайти, привлекает внимание, украшает фасад.

В сферическом доме установить входную дверь непросто … Удаление стяжек под проем не влияет на жесткость геодезического каркаса; в стратодезическом куполе проемы должны быть усилены.Основная проблема — вписывание прямоугольной формы в криволинейную поверхность.

Для вестибюля есть три решения:

  • Устройство тамбура при входе в дом;
  • удаление сегментов рамы с запасом. После установки дверного косяка пустоты заполняются укороченными ребрами жесткости, жестко фиксируя входную дверь;
  • заказав изготовление индивидуальной двери, повторяющей форму стены.

Козырек над дверью не только защищает от дождя, солнца, но и обрамляет дверь.Колонны, поддерживающие навес , придадут входной группе продуманный законченный вид .

Организация пространства

Планировка сферического дома будет отличаться от обычной, но позволит воплотить самые нестандартные дизайнерские фантазии.

Все перегородки изготавливаются из легких материалов: листов, деревянных панелей на металлических профилях или деревянных балок.

В плане этажа центральное место занимает общая проходная комната, остальные помещения расположены сегментарно по кругу.

В центре размещено:

  • гостиные, кухни, столовые;
  • проходная без предварительной записи;
  • коридор.

Общая комната будет соединена дверями с остальными комнатами.

Если в доме более одного этажа, винтовая лестница хорошо смотрится в центре, подчеркивая круглую форму здания. На втором этаже традиционно располагаются спальни, отдельные комнаты, кабинеты, библиотеки.Оформив хотя бы небольшой участок остекления в центре купола, получит источник света днем ​​и настоящее звездное небо ночью.

Если места недостаточно, два-три купола соединяют переходами. Для летнего отдыха по кругу пристраивают открытые террасы. Застекленная веранда увеличит площадь дома.

Входная дверь отделяет тамбур для предотвращения потерь тепла зимой и поддержания микроклимата летом.

Мнения о сложности обустройства купольного дома ошибочные.В каждой комнате только одна изогнутая стена с одним или несколькими окнами. На этой стене легко разместите:

  • полки для книг и интерьерных безделушек;
  • встроенных шкафов;
  • картин;
  • ламп;
  • драпировка.

Пусть эта стена будет просто украшением.

Если не обойтись без использования в планировке части стены, например, для стола или изголовья, нужный участок стены доводят до плоскости с помощью листов гипсокартона или.

Внутренняя отделка

Изнутри закончены купольные дома:

  • вагонка деревянная … Вагонка монтируется вертикально, горизонтально, с лекалами. Дерево придает помещению экологический стиль и тонкий аромат;
  • обои … Полосы сужаются к потолку, разделены гнутыми деревянными рейками;
  • гладкие и структурные штукатурки и краски … Палитра фактур и цветов внесет разнообразие в цветовую гамму помещения.

Удачным решением будет разместить камин в центре гостиной … Символ семейного очага создает тепло, уют, согревает жилище долгими зимними вечерами.

Остекление

Важное свойство геодезического каркаса — сохранение формы — увеличение площади остекления.

Стекло

сделает фасад дома светлым, а воздушным, обеспечит естественное освещение в любое время года. Застекленный купол превратит второй этаж в смотровую площадку.Если оконные блоки находятся на высоте, их оснащают системами автоматического открывания.

Посмотрите видео ниже, как владельцы необычного круглого дома рассказывают о его дизайне, этапах строительства, характеристиках и материалах:


При правильном подходе купольный дом никогда не разочарует жильцов, оставаясь на долгие годы необычным, необычным, необычным. красивый дом с отличным исполнением.

Фото готовых домов внутри и снаружи

Из дома открывается захватывающий вид на хребет Партингтон.

и Тихий океан (фото: Обит.com)

Иногда мы настолько увлечены новым дизайном экологичных домов в Японии или Скандинавии, что забываем отдать должное выдающимся мастерам экоархитектуры прошлого. Например, рассмотрим Микки Мюннига, который в 1976 году спроектировал великолепный тепличный дом из теплицы в Калифорнии. Основание этого домика — круг, который предпочитали даже далекие предки; использовались простые строительные материалы. Самое главное, он предлагает захватывающий вид на хребет Партингтон и Тихий океан.

Микки Моенинг отмечает на своем веб-сайте, что «архитектура — это больше, чем жилье, это постоянная и всемирная тайна для ее жителей». Это, конечно же, относится и к зданию «Оранжерея», расположенному в непопулярном районе Биг-Сур на центральном побережье Калифорнии.

Используя камень, дерево и другие природные материалы, мастер органического дизайна спроектировал фантастический дом, который мгновенно создает связь между обитателем и захватывающим пейзажем.Подвесная кровать внизу и пространство вокруг обогревается стеклянной крышей, а проем в куполе служит естественной вентиляцией. Вы можете мечтать о большем?

Для начала отправимся 30 лет назад в небольшой городок Виноски на северо-востоке Америки. Его население — немногим более 6 тысяч человек — страдает от вполне «русской» погоды. Однако по российским меркам это даже не город, в нем должно проживать не менее 12 тысяч человек.

Зимой здесь температура опускается ниже 20 градусов, и, судя по всему, непривычный почти для всей остальной Америки холода заставили его жителей в 1979 году задуматься о том, как накрыть весь поселок огромным колпаком. Дорогой зимой вытяжка сохранит тепло и существенно сэкономит электроэнергию. В те годы мир охватил очередной топливный кризис, цены на нефть были высокими, и проект вовсе не выглядел нелепым.

Как вы могли догадаться, это все еще не реализовано.Но сегодня, когда цены на нефть даже после обвала остаются высокими, когда весь мир ищет способы сэкономить дорогостоящую энергию, идея снова становится актуальной. Ведь тепло, хранящееся под вытяжкой, — это еще и возможность выращивать полезные культуры круглый год.

А если проезд на машине внутри капота запрещен (что совсем не в тягость для крохотного городка), убирать снег не нужно, то нагрузка, которую маленький городок создает на окружающую природу, уменьшится еще больше. заметно.Звучит довольно привлекательно, правда?

Еще в 1979 году даже соответствующие расчеты производились за счет городка Винуски. Они показали, что средняя семья может сократить расходы на отопление в десять раз. Тогдашний проект представлял собой прозрачный купол, который в своей высшей точке достигал бы 76 м — для небольших Винусских домиков, самый высокий из которых имеет 11 этажей, этого вполне достаточно.

Внутри купола запрещалось движение транспорта с двигателями внутреннего сгорания; в крайнем случае предлагалось заменить их на общественные автомобили с электродвигателями.Свежий воздух будет подаваться внутрь огромными вентиляторами, одновременно нагревая или охлаждаясь до желаемой температуры.

Несмотря на всю привлекательность, при поддержке подавляющего большинства населения и даже всемирно известного архитектора Бакминстера Фуллера купол возведен не был — возможно, сейчас самое время снова обратиться к этому фантастическому и многообещающему проекту.

Как сделать круглый купол для шестиугольной крыши. Обтекаемая конструкция крыши. Арочная крыша на алюминиевом профиле

своими руками

Для современного человека круглое здание выглядит необычно, хотя в древности люди из разных регионов часто строили жилища обтекаемой формы.

Круглые здания или отдельные архитектурные элементы, такие как башни, требуют того же.

Streamlining имеет определенные преимущества:

  • сильный ветер огибает конструкцию, а не давит на нее, разрушая, как в случае дома с углами;
  • эта форма более прочная и сейсмостойкая;
  • На
  • меньше расход материала по сравнению с традиционным прямоугольным зданием;
  • оригинальный дизайн снаружи и внутри.

Что общего у разных типов круглых крыш?

Существует множество разновидностей такой кровли.Это понятие может иметь разное значение: колоколообразные, шлемовидные или комбинированные крыши.

Интересный вариант — кровля ресипрокала: она представляет собой спираль, где каждая балка опирается на предыдущую. В результате получается надежная самонесущая конструкция, которую с геометрической точки зрения тоже можно отнести к категории круглой кровли.

Однако наиболее распространены конические и куполообразные формы.

Все подвиды объединяет одно: сложность исполнения.Сложный дизайн подразумевает определенные дизайнерские трудности.

Купольное устройство предполагает использование в форме. Технически это непростое решение, поэтому все расчеты должны производить специалисты в этой области.

В центре конструкции устанавливается вертикальный опорный столб, на который крепится кольцо — верхняя опора для. Внизу на мауэрлат закрепляются арочные элементы.

Купол может быть как крышей, так и стенами второго этажа.

Купол, образованный из треугольников, известен как геодезический купол.Его изюминка заключается в возможности полного остекления.

Но, несмотря на свои достоинства, широкого распространения конструкция не получила — из-за сложности расчетов.

Коническая (коническая) крыша

Дом круглый или многогранный в основании может быть увенчан конической крышей.

Стропильная система применяется по слоистому типу. Столб должен располагаться в центре здания.

Опора для стропил:

  • сверху — на кольцевой балке из бруса, которая в свою очередь упирается в центральную опору раскосами;
  • внизу — на кольцевом мауэрлате.

Стропила жестко крепятся к опорам с помощью уголков. Расстояние между ними зависит от сечения и ожидаемой нагрузки — веса рубероида. Обрешетка круглая.

Некоторые материалы не подходят для покрытия конической верхней конструкции здания.

В крайнем случае можно использовать плоские шиферные листы.

Лучшие материалы:

Куполообразные и конические крыши часто используются в качестве украшения — например, на башенках, чтобы придать дому вид средневекового замка.

Это, несомненно, очень красивое архитектурное решение.

Однако, если куполообразная или коническая крыша используется в качестве декоративного элемента, то она покрывает только часть дома. Поэтому нужно тщательно продумать обустройство стыков с крышей основного здания.

Крыша выпуклая

Одна из разновидностей круглой крыши часто встречается при строительстве культовых сооружений — как в русских православных церквях, так и в храмовой архитектуре Индии.

Это луковичная форма крыши. Его высота, как правило, превышает размер секции, верх килеват. Диаметр в самом широком месте превышает диаметр барабана — основания.

Применяется многослойная стропильная система с большим количеством распорок и распорок, устанавливаемая в местах наибольших нагрузок.

Если размер конструкции превышает три метра, деревянная не подойдет, необходимо использовать железный каркас. Обрешетка в этом случае тоже металлическая.

В качестве кровельного материала для луковичных головок отлично подходят листы из легкой стали.

Современные архитекторы все чаще используют сталь, покрытую нитридом титана — покрытие обеспечивает золотистый цвет сверкающих на солнце куполов церквей.

Конической считается такая крыша, в основании которой находится идеальный круг, поверхность крыши напоминает форму прямого конуса, где все точки соединения сходятся наверху, что находится ровно посередине круг.

Название конической крыши происходит от слова конус (геометрическая фигура) и не имеет ничего общего с лошадьми.Вы также можете найти название: , коническая крыша .

Коническая крыша, даже когда возведена над навесом здания, придает дому элегантный и даже сказочный вид. В России такие крыши известны с давних времен; Ими украшали многие постройки: церкви, дома, хозяйственные постройки и т. д.

В наших краях коническая крыша встречается не очень часто, потому что ее конструкция достаточно сложная. Но если дом построен в районе, где есть старые или элитные постройки, то такое архитектурное решение отлично впишется в общий фон.

Но в мире есть целые страны и города, где традиционны конические крыши.

Как пример — Королевство Лесото, которое находится в ЮАР, где традиционными жилищами местного народа басуто являются круглые саманные дома с конической соломенной крышей (на фото справа).

Есть и в Европе места, где скошенные крыши являются традиционными. Только что представляют собой сказочные поселки «Трулли», которые в 1996 году были внесены в списки объектов, охраняемых ЮНЕСКО.

Трулли — это традиционные крестьянские дома, расположенные на юге Италии. Эти постройки были построены из известняковых блоков методом сухой кладки. Группы жилых домов связаны общим фасадом и образуют целые улицы. Сами постройки венчают конические крыши, украшенные небольшим шпилем. Эта строительная технология сегодня широко применяется в южных регионах Италии.

Крыши конические

Коническая крыша относится к круглым крышам. Существует еще несколько конструктивно связанных вариантов таких крыш: конусно-двускатная, колоколообразная, куполообразная.


Во многих случаях этот тип кровли в первую очередь является украшением здания, а уже потом служит его защитой. При возведении крыш с коническими элементами особое внимание следует уделять стыкам, ведь коническая крыша редко покрывает всю конструкцию, обычно она является частью архитектурного проекта.

Для устройства такой кровли часто используют стропильные балки, сходящиеся в одной точке. Обычно в середине этой точки устанавливается опорный столб, наверху которого закреплен полукруг, в нем, как спицы в колесе, закрепляются стропила.Также существует технология бескаркасного строительства, когда конструкция крыши является самонесущей.

Плюсы и минусы конической кровли

Благодаря круглой форме такая крыша отлично противостоит любым капризам погоды: ветер огибает такую ​​крышу, не затрагивая поверхность, поэтому не может повредить ее, в отличие от зданий с прямоугольной крышей. На нее не налипает снег, а значит, чистить такую ​​крышу не нужно. Конические крыши обладают повышенной прочностью и сейсмостойкостью.За счет необычного дизайна конструкция приобретает индивидуальность, и появляется возможность необычно оформить пространство под крышей.

К недостаткам такого покрытия можно отнести невозможность размещения окон на самой крыше. Выполненные в виде конической крыши, они сильно испортят внешний вид. А без окон практически невозможно полностью использовать пространство под крышей. Из-за отсутствия окон в доме с конической крышей невозможно сделать чердак.Расход кровельных материалов на такую ​​конструкцию намного выше, чем, например, для односкатной или двускатной крыши, что вызвано большей площадью и повышенным расходом кровельных материалов. Кроме того, к недостаткам можно отнести сложность конструкции. Строительство кровли такого типа потребует многочисленных финансовых затрат не только на высокопрочные строительные материалы, но и на квалифицированных строителей и дорогостоящую черепицу определенной формы.

Из-за того, что установка такой кровли сложна и дорога, конические крыши обычно встречаются не на скромных загородных домах, а на элитных и вычурных постройках: коттеджах, храмах, дворцах.


Хотя круглая форма крыши несколько необычна для строительства зданий, в современной архитектуре можно найти множество примеров круглых конструкций. В этой статье мы расскажем, как сделать круглую крышу разных типов, и в чем основные отличия между ними.

Необычная на первый взгляд круглая крыша привлекает внимание, прежде всего, совершенством форм, без острых углов и асимметрии. Часто такие конструкции можно встретить на культовых сооружениях.При строительстве частных жилых домов круглую крышу делают редко. В некоторых случаях он является составным элементом конструкции и придает индивидуальности архитектурному сооружению. Как правило, такие крыши возводят над декоративными верандами, беседками или башенками.

Следует отметить, что округлая форма позволяет крыше не бояться порывистого ветра и сильных снегопадов. К тому же пространство крыши можно использовать максимально эффективно. Различают конические, куполообразные и «луковичные» типы крыш.

Коническая конструкция крыши

Как правило, коническая крыша устанавливается на многогранные или круглые конструкции. В этом случае строится многослойная стропильная система. На центральной опорной балке закрепляется кольцевая балка, на которую впоследствии будут опираться стропильные ноги. Его установка осуществляется так, чтобы не нагружалась самая высокая точка конуса.

Вторым опорным элементом стропильной системы будет мауэрлат, установленный по кольцу. Установите его на стены здания.При размещении балок перекрытия необходимо учитывать, что в месте установки центральной опоры они будут нести максимальную нагрузку.

Кольцевой гребень фиксируется на центральной опоре специальными скобами. Перед тем, как построить круглую крышу, необходимо произвести точный расчет всех узлов. Чтобы не ошибиться в расчетах, такие работы лучше доверить специалистам.


При устройстве стропильного каркаса лучшим выбором будет клееный брус, рассчитанный на значительные внешние нагрузки.В частности, керамическая черепица, если ее используют для покрытия кровли, имеет большую массу — не менее 40 кг на 1 м 2. Поэтому для монтажа требуется надежная стропильная система. Следовательно, деревянные опорные элементы должны иметь хорошую прочность.

При устройстве конической крыши стропильные ноги выступают в качестве ребер жесткости. Их количество рассчитывается исходя из типа рубероида и его характеристик.

Часто для покрытия дома с круглой крышей используют не только керамическую черепицу, но и мягкие битумные материалы, а также листовой металл.Учтите, что использовать профильные материалы в этом случае нецелесообразно, так как образуется слишком много отходов, а швы между листами требуют очень тщательной герметизации. Тем не менее, места для стыковки все равно могут доставить неудобства в будущем, да и внешний вид крыши будет не самым привлекательным.

Устройство круглой купольной крыши

При организации купольной кровли ее круглая стропильная система выполняется из висячих стропил, а не многослойной, как в предыдущем варианте. Обычно такая крыша представляет собой трехсочлененную арку из свисающих стропильных ног.Нижний край арки стыкуется с закрепленной на стенах планкой мауэрлата. При этом верхний край арки опирается на круглую балку, установленную в верхней части опорной балки, расположенной в центре здания.

Конечно, если вы не умеете делать купол на крышу, и не можете самостоятельно выполнить проект стропильного каркаса, лучше доверить расчет специальным строительным организациям, так как такие работы требуют теоретических и практических знаний механика и устойчивость к материалам.При этом по готовым расчетам можно своими силами соорудить крышу в виде купола.


Полукруглая куполообразная крыша оформлена круглой обшивкой. Он закреплен на вспомогательных опорах, которые стыкуются с раскосами подвесных стропильных арок.

Американский архитектор Р. Б. Фуллер однажды предложил другой способ возведения купольной крыши. Его проект получил название «Геодезический купол». Главная особенность дизайна в том, что он состоит из множества треугольников.Из-за очень сложных расчетов и необычного способа исполнения проект не получил широкого распространения.

Стропильную систему для геодезического купола можно построить одним из следующих способов:

  • соединитель — в этом случае треугольники собираются вместе непосредственно над стенами здания с помощью коротких стержней и замков соединителей;
  • без разъемов — панели в виде треугольников изготавливаются заранее, а собираются в одно целое прямо на стройплощадке.

Преимущества проекта геодезического купола

  1. Хотя прямоугольные и круглые конструкции равны по площади, внутренний объем последних намного больше. Благодаря этому в комнату проникает значительно больше воздуха и света. Кроме того, круглая форма позволяет экономить до 30% материала.
  2. Округлая форма крыши снижает теплопотери зимой, а также минимизирует поглощение тепла летом. Следовательно, затраты на обогрев или охлаждение помещения снижаются примерно на 30%.
  3. Небольшая масса каркаса геодезического купола позволяет обойтись без усиленного фундамента под дом.
  4. В здании с круглой купольной крышей можно разместить любое количество окон, вплоть до полного остекления купольной конструкции. При этом не нужно беспокоиться о прочности кровли — она ​​сохранит все свои характеристики.
  5. Шаровидная крыша позволяет максимально равномерно распределять нагрузку, поэтому ей не страшны даже очень сильные зимние снегопады.
  6. Благодаря аэродинамическим свойствам купол не будет страдать от сильных порывов ветра.
  7. Скругленная крыша пропускает внутрь здания значительно меньше внешнего шума, то есть обеспечивает звукоизоляцию.
  8. Симметричная сферическая крыша лучше всего подходит для размещения солнечных батарей и модулей.
  9. Такая кровельная конструкция просто очень красиво внешне и очень оригинально смотрится.

Как сделать крышу в форме луковицы

Другой вариант круглой крыши, который можно найти в строительстве, — это «луковичная» крыша.Как правило, такие конструкции высаживают в христианских церквях и храмах. В частном строительстве такая форма не используется — она ​​слишком специфична. Однако тем, кто занимается реконструкцией культовых построек, например, в отдаленных селах, где жители не имеют возможности нанимать специалистов строительных фирм, будет полезно ознакомиться с техникой создания каркаса для таких крыша.

При условии, что диаметр луковичного купола не превышает 3 м, каркас для него может быть деревянным.Специфические стропильные ноги для луковичной крыши называются журавцами. Обычно используется наклонный тип стропил. Для придания конструкции прочности и жесткости используются распорки и распорки. Такие элементы монтируются в местах, которые несут максимальную нагрузку. Таким образом они защищают каркас от разрушения.


Для создания «журавцов» используются специальные шаблоны, которые накладываются на доску толщиной 40 мм. Как вариант, иногда используются две доски меньшей толщины. В центре купольной конструкции всегда находится центральная опора, в которую упираются все стропила.

Перед тем, как покрыть металлическими листами круглую крышу в форме луковицы, над «Журавцами» необходимо засыпать обрешетку с шагом 30 см. Поэтому последний способ требует максимум труда и времени.


Купола православных храмов при реставрации часто покрывают осиновым лемехом. При этом каждый элемент изгибается таким образом, чтобы в точности повторять форму луковицы. Материал следует укладывать таким образом, чтобы между швами не просачивалась вода.

Для тех случаев, когда диаметр купольной конструкции превышает 3 м, каркас для нее изготавливается из металла. В этом случае крепление «Журавцев» к центральной опоре осуществляется с помощью металлических распорок. Обрешетка тоже металлическая, крепится с отступом в пределах 40-50 см. Фальцованная крыша обычно используется в качестве финишного покрытия. Если организована чешуйчатая кровля, то швы между плитами после их укладки нужно пропаять, чтобы исключить попадание воды.

Купольные дома — это не просто желание уйти от привычных скучных геометрических форм. Этот тип строительства имеет множество преимуществ. Это полусфера, покрывающая наибольший объем с наименьшей площадью поверхности. Таким образом, используя минимальное количество строительных материалов, можно построить дом с максимальной полезной площадью. Купольный дом — это воплощение оригинальной идеи «делать больше с меньшими затратами»: на возведение купола требуется на 60% меньше строительных материалов, чем на возведение обычного коробчатого дома той же площади. ограждающая поверхность.

Для строительства полусферических домов применяется геодезический или стратодезический купол. В первом случае основными составляющими являются «ребра», ступица (ступица) и соединители (втулки). В качестве «ребер» используются доски из лиственницы или LVL-балки. Заготовки разрезаются по проекту, а затем соединяются в треугольники под четко определенным углом с помощью специальной системы, состоящей из ступицы (центральная часть «замка») и соединителей.

В результате получается очень прочная рама, способная выдерживать порывы ветра до 100 м / с и нагрузки, намного превышающие строительные нормы.
При возведении стратодезического купола несущий каркас выполняется из балок гнутоклееного конструкционного стержня, сходящихся как лучи в верхней точке.

После полной сборки каркаса купола на него укладывают мембрану и обшивают листами фанеры повышенной влагостойкости ФСФ, затем укладывают кровельное покрытие.

Почему черепица оптимальна для купольных домов?

Конструкция купольной кровли не позволяет укладывать на нее тяжелые материалы; поэтому керамическая и цементно-песчаная черепица, шифер и «зеленая» кровля в данном случае использовать нельзя.В некоторых проектах укладывают битумную черепицу, но из-за трудоемкости процесса, невысокой прочности и надежности материала многие домовладельцы отказываются от этого вида покрытия. В результате гибкая черепица — лучший вариант.

Состоит из однослойных или многослойных листов размером 100 х 32/33/35 см с фигурными вырезами по одному краю. Благодаря тому, что в основе черепицы лежит не гниющий стекловолокно, каждая черепица имеет отличную гибкость и долговечность, что позволяет устанавливать это покрытие на сложных архитектурных или круглых крышах.

В отличие от других видов, мягкая черепица подходит для крыш любой формы и сложности с углом наклона 11,4 °, а количество отходов при укладке не превысит 3-5%. (Для сравнения: количество отходов металлочерепицы на крыше сложной формы может составлять до 60%, а это приведет к значительному удорожанию кровли в целом.) Кроме того, в зависимости от технологии монтажа , гибкую плитку можно укладывать даже на вертикальные поверхности, а значит, это наиболее подходящий материал для купольных конструкций.

Особенности устройства кровли (на примере гибкой многослойной черепицы ТЕХНОНИКОЛЬ ШИНГЛАС)

Балки из гнутоклееных конструкционных или ЛВЛ-балок выполняют роль стропил в полусферических домах. Устройство вентиляционного зазора в куполообразной крыше ничем не отличается от его устройства в классической скатной крыше. На стропила натягивают диффузионную мембрану и фиксируют брусками 50 × 50 мм, пропитанными антисептиком. После этого вся конструкция обшивается треугольными листами фанеры ФСФ толщиной 15 мм.

При укладке пола из массивной фанеры между листами необходимо оставить зазор 3-5 мм для компенсации линейного расширения.

С конструктивной точки зрения куполообразная крыша представляет собой криволинейную поверхность, поэтому поверх фанеры укладывается сплошная самоклеящаяся подложка. В верхней части делают выходы для подкровельной вентиляции, а при необходимости устраивают проход для дымохода. После укладки ковролина устанавливают карниз. После завершения подготовительных работ приступают к укладке плитки.

Работа на сферических крышах ведется с организацией точек крепления и возможна только методами промышленного альпинизма.

Укладка плитки начинается с укладки стартовой полосы. Он должен отойти от изгиба карнизной планки на 1-2 см. Стартовая планка обыкновенной плитки покрывается битумом FIXER производства ТЕХНОНИКОЛЬ в местах нанесения на карнизную планку. Затем прибивают на 12 гвоздей.

Второй и последующие ряды укладываются обыкновенной плиткой. Многослойная черепица ТЕХНОНИКОЛЬ ШИНГЛАС крепится с помощью кровельных оцинкованных гвоздей. Правильное положение гвоздей указано в инструкциях по установке и зависит от формы разреза, при этом каждый гвоздь должен пробить как черепицу верхнего ряда, так и нижележащую черепицу. При установке черепицы каждая черепица крепится гвоздями, количество гвоздей зависит от угла наклона сферы и формы черепицы.

Из-за отсутствия конька в конструкции купола возникает вопрос вентиляции кровельного пространства. Эта проблема решается установкой крышных вентиляторов в крышу.

Основные работы при установке многослойной плитки на купол — это примерка и разметка. Каждый сегмент требует обрезки и регулировки угла перехода. Некоторые участки, падающие на изгибы крыши, нужно будет разрезать на несколько небольших участков, каждая из которых компенсирует кривизну крыши.

Отметим, что процент отходов при аккуратном и бережном отношении к материалу относительно невелик (около 5%), а это означает, что многослойная черепица действительно является экономически выгодным вариантом для купольных крыш.

Коническая крыша может быть выполнена поверх круглой или многогранной конструкции. Схема стропильной системы предполагает слоистый тип стропил. Поскольку для них требуются опорные элементы — балки, круглая балка будет выступать в качестве верхней опоры, которая закреплена на центральной стойке, так что самая верхняя точка конуса башни не нагружается.Второй опорой будет такой же кольцевой мауэрлат, который укладывается вдоль стенки башни.

Конструкция потолочных балок должна быть рассчитана на сосредоточенную нагрузку там, где будет установлена ​​центральная стойка. К центральной стойке с помощью раскосов крепится кольцевая коньковая балка. Все узлы стропильной системы требуют тщательного расчета, если вы не уверены в себе — лучше заказать расчет в строительной компании!

Если вы собираетесь использовать дерево, то лучше всего заказать элементы стропильной системы из клееного бруса, особенно для последующего использования натуральной черепицы в качестве кровельного материала.Поскольку это очень тяжелый материал — один квадратный метр такой кровли будет весить не менее 40 кг, деревянные стропильные системы для нее должны иметь повышенную прочность. Количество стропильных ног, являющихся ребрами жесткости конической крыши, будет определяться сечением используемого материала и требуемым расстоянием между ними. Помимо натуральной черепицы, в качестве кровельного материала для конических крыш можно использовать битумную черепицу, деревянную черепицу или металл.

Если вы решили придать крыше дома, коттедж конической формы, напоминающий башни старинных замков.

Стропильная конструкция из клееного бруса, как и фахверковый каркас, не только украсила дом, но и частично стала опорой для стропильных ног, расходясь веером из общего центра и образуя конусовидную форму.

В месте схождения верхних кромок 17 стропил возводится опорный столб, на вершине которого жестко закреплен прочный полукруг из клееной древесины. На полукруге, как спицы в ободе колеса, закрепляются предварительно заточенные концы стропильных балок, а не самой узкой их частью, что обеспечивает необходимую прочность соединения.Дополнительную прочность конструктивному элементу придают небольшие угловые вырезы на нижней плоскости стропильного бруса в месте его соединения с опорным полукругом, а также металлические уголки, скрепляющие деревянные детали.

На нижней стороне кровли, в месте крепления стропил к опорной балке по периметру полукруглой стены, расстояние между ними, наоборот, довольно большое (65 см), и задача становится наоборот — уменьшить это расстояние вдвое, чтобы обрешетка для укладки плитки имела равномерный плавный изгиб… Для этого в нижней части стропильного конуса между основными балками укладываются вспомогательные, меньшие участки, придающие поверхности ровную округлость и дополнительную прочность.

После этого монтируется металлический водосточный желоб, огибающий пристройку по всему периметру. Поскольку найти изогнутый желоб необходимой длины довольно сложно, его придется собирать из отдельных более мелких деталей, спаяв их между собой. При аккуратном подключении сборный желоб невозможно отличить от сплошного.

Устройство купольной крыши

В отличие от конической крыши, которая построена с использованием многослойной стропильной системы, куполообразная крыша имеет подвесную стропильную систему. Обычная трехсочлененная арка, представляющая собой подвесные стропила, опирается одним концом на уложенный вдоль стены мауэрлат, а другим — на опорное кольцо, которое монтируется вверху столба, установленного в центре конструкции. . Если вам нравятся такие конструкции, то строительство и проектирование стропильной системы для них потребуют хороших технических знаний в области классической «Прочности» и «Теоретической механики».Не владеете в достаточном количестве ни тем, ни другим — лучше заказать расчет в строительной компании. Они будут учитываться, и вы сможете строить самостоятельно.

Полукруглая конструкция купола получается за счет кольцевой обрешетки, которая устанавливается на дополнительные стойки, опирающиеся на затяжку подвесных стропильных арок. Другой способ возведения купола был предложен американским архитектором Р. Б. Фуллером, он представлял купол как структуру, образованную треугольниками. Его проект называется «Геодезический купол».Несмотря на то, что эта конструкция была представлена ​​еще в 1951 году, широкого распространения она не получила. Скорее всего из-за сложности расчетов и необычного внешнего вида.

Крепление стропильной системы в геодезический купол бывает двух видов:

  • Коннектор, когда треугольники собираются из кусков бруса и специальных замков-коннекторов прямо над стенами дома. Этот способ сборки показан на видео.
  • Без разъемов, когда треугольные панели изготавливаются заранее и собираются на месте в общую конструкцию.Такая крыша имеет массу преимуществ, в частности, ее можно практически полностью застеклить окнами ПВХ, и у вас не возникнет проблем с ее очисткой от снега. К тому же эта конструкция обладает отличной устойчивостью к ветровым нагрузкам. Словом, интересный вариант устройства домашней теплицы, например.

Такая форма крыши — отличительная черта православных церквей и соборов. Специфическая форма стропильных ног луковичного купола получила название «Журавец». Речь идет о многослойной стропильной системе.Установленные в точках наибольшей нагрузки подкосы и подкосы придают «Журавцам» дополнительную жесткость, предотвращающую разрушение конструкции купола. «Журавцы» вырезают по специальным лекалам из досок толщиной 4 см, для этого также можно использовать двойную доску меньшей толщины. Журавцы опираются на центральный столб, который также служит основой для установки креста, венчающего голову.

Варианты установки можно увидеть на фото.Если купол покрывают металлом, то по журавьям устраивают обрешетку с шагом 30 см. Но бывает, что купола накрывают чешуйчатой ​​кровлей, это наиболее трудоемкий метод, так как для каждой «чешуи» монтируется дополнительный круг, поддерживающий ее. А при реставрации деревянных церквей купола покрывают осиновым лемехом. Каждая планка слегка изогнута, чтобы точно повторять рисунок лука. Слои лемехов кладут на крышу таким образом, чтобы не пропускать воду между рядами.

Церковные купола — сложный вид архитектуры, смонтировать его непрофессионалу практически невозможно; это не стропильная система под металлочерепицу или другой кровельный материал для двускатной крыши обычного дома. Если диаметр купола превышает 3 м, то для его каркаса используется металл. Здесь краны с опорной стойкой будут крепиться проставками, тоже металлическими. В обрешетке будут металлические планки, которые монтируются с шагом 0,4-0,5 м. Накрываются такие купола металлической фальш-крышей.Часто металлические листы имеют вид чешуек, швы которых при установке спаяны.

Конструкция купольной крыши

В отличие от конической крыши, которая строится с использованием многослойной стропильной системы, куполообразная крыша выполняется с использованием подвесной стропильной системы. Как правило, это обычная трехопорная арка, состоящая из подвесных стропил. Один конец арки опирается на уложенный вдоль стены мауэрлат, а другой конец опирается на опорное кольцо, установленное вверху столба, который устанавливается в центре таких домов.

Если вам нравится конструкция такого типа, то следует учесть, что для ее проектирования и строительства стропильной системы вам потребуются определенные технические знания в области прочности материалов и классической теоретической механики. Если вы не владеете в достаточной степени тем или иным, правильным будет заказать расчет у специалистов строительной компании. Они выполнят все расчеты, но вы можете построить сами.

Конструкция полукруглого купола получена при помощи кольцевой обрешетки, которая крепится на дополнительных стойках, упирающихся в натяжение свисающих арок стропил.

Геодезический купол

Основа дома — каркас, обшитый щитами и влаго- и теплоизоляционными материалами.

Есть еще один способ обустройства купола, который предложил американский архитектор Р. Б. Фуллер. Он представил создание купола как конструкции, образованной треугольниками. «Геодезический купол» — так называется этот проект. Несмотря на то, что он был введен еще в 1951 году, широкого распространения он не получил. Скорее всего, из-за того, что эта купольная конструкция имеет довольно сложный расчет и необычный внешний вид.

В геодезическом куполе стропильная система может быть прикреплена двумя способами:

  • соединительный метод — для сборки треугольников непосредственно над стенами здания используются куски бруса и специальные замки-соединители;
  • бесконтактный метод — треугольные панели изготавливаются заранее, и сборка их в единую конструкцию происходит на месте возведения таких построек.

Преимущества геодезического купола

Очевидные преимущества построек на основе геодезического купола определяют свойства сферы:

  • Максимальный внутренний объем при той же полезной площади, что и у «прямоугольной» конструкции.Намного больше света и воздуха. Снижение затрат на строительные материалы примерно на 30%.
  • Меньше тепла отводится зимой и меньше тепла поглощается летом. Соответственно снижаются затраты (до 30%) на кондиционирование и обогрев помещений.
  • Геодезический купол достаточно легкий; нет необходимости возводить дорогостоящий и мощный фундамент для его возведения.
  • Купольный дом может иметь сколько угодно окон, также можно остеклить весь купол. К тому же это абсолютно не повлияет на его прочностные характеристики.
  • Прочность, недостижимая для других построек, позволяет куполообразной конструкции выдерживать огромную снеговую нагрузку;
  • Непревзойденная аэродинамика купола придает ему отличную управляемость.
  • Исходя из того, что шар имеет меньшую площадь поверхности, соответственно, в дом будет проникать меньше посторонних звуков, что обеспечит более комфортную жизнь;
  • Симметрия сферы создает условия для наиболее эффективной ориентации на ней солнечных панелей и модулей солнечных коллекторов.
  • Куполообразная конструкция имеет оригинальный эстетичный вид.

Строительство купольного монолитного бетонного дома. Купольный дом своими руками. Конструктивные особенности купольного дома

Купольные дома в нашей стране не получили широкого распространения и не используются в массовом строительстве. Однако для тех, кто склонен воплощать в жизнь свои самые смелые идеи и задумки, этот проект может стать отличным способом построить необычный дом. Конечно, у такого строительства есть своя специфика.В статье будет рассмотрено, что такое купольные дома: проекты и цены, а также дано описание конструкций и фото оригинальных построек.

Дома купольного типа в наших краях большая редкость, и их редко можно увидеть на городских улицах. По этой причине мало что известно о преимуществах и недостатках таких конструкций и насколько оправдано их строительство по сравнению с традиционными постройками.

Среди положительных сторон строительства таких необычных домов можно выделить:

  • Внутреннее пространство купольных домов используется более рационально.Прежде всего, это можно увидеть, если произвести расчет двух одинаковых по площади домов, но разной формы (куполообразного и квадратного). В первом случае экономия строительных материалов составит около 20%;
  • по сравнению с купольными, прямоугольными домами менее устойчивы к механическим воздействиям, в том числе ветровым. Сама по себе полусфера может выдержать гораздо больше, если, конечно, все расчеты произведены правильно;

Примечание! Купольный дом, построенный по всем нормам и правилам, способен выдержать даже сильное землетрясение и не обрушиться.Однако для этого он должен иметь прочный фундамент и высокое качество сборки.

При соблюдении всех норм и правил строительства купольный дом может стать надежной и прочной конструкцией.

    Плоские крыши
  • уже не очень популярны в нашей климатической зоне, однако куполообразная форма крыши будет полностью избавят вас от необходимости убирать снег с крыши;
  • количество окон, которые можно предусмотреть в купольном доме без снижения прочности конструкции, намного больше, чем для типовых построек;
  • благодаря своей форме купольный дом может располагаться на участке абсолютно любой стороной, при этом нагрузка всегда будет распределяться равномерно.

Среди других преимуществ стоит отметить то, что за счет меньшего веса всей конструкции не требуется такой массивный фундамент, как для традиционных построек. Достаточно будет не слишком дорогой и сложной ленточной основы. К тому же сборка конструкции производится из готовых элементов, поэтому занимает всего несколько дней.

Из недостатков таких конструкций отметим следующие нюансы:

  • если она должна быть на небольшой или узкой площади, то удобно разместить конструкцию круглой формы; это может быть сложно;
  • Размещение мебели в готовом доме также может вызвать некоторые трудности, связанные с формой дома.Вряд ли можно что-то поставить к стене;

  • возведение такой конструкции подразумевает нестандартное исполнение некоторых ее частей, что может повлечь дополнительные затраты;
  • Самостоятельно создать проект купольного дома сложно. Вы можете воспользоваться уже готовым или заказать индивидуальную разработку с использованием 3D технологий.

Также следует понимать, что стандартные окна в купольных домах малопригодны. Намного больше подойдут круглые или треугольные окна, которые органично впишутся в общий образ дома.

Полезный совет! Если вы хотите построить сферический дом, вы можете найти в Интернете проекты сферических домов подходящего размера или обратиться в компанию, которая их производит и монтирует.

Стоимость конструкции купола:

Наименование конструкции Площадь, м2 Этажность Характеристики: Цена, руб.
Добросфера Z6 28 1 Свободная верстка.Возможность установки окон любой формы 68000
Добросфера Z10 120 2 Междуэтажный паркет, свободная планировка 188000
Купольный дом от «ИСТ Сфера» 102 2 Диаметр купола — 8,8 м. Свободная верстка 418000
Домокомплект Д9 60 2 Полный второй этаж. Включает все необходимое для строительства дома и схему фундамента 450000
Домокомплект Д12 165 2 Все деревянные элементы обработаны противопожарной защитой.В комплект входит подробная инструкция по сборке, а также схема фундамента 710000
Купольный дом от «ИСТ Сфера» 283 3 Срок строительства с учетом проекта 2-4 месяца. Диаметр купола — 12,5 м 840000

Купольные дома: проекты, особенности конструкции и его конструкция

Для придания дому куполообразной формы применяется специальный силовой каркас, поверх которого монтируется защитно-декоративное покрытие.Внутреннюю часть стен необходимо обшить утеплителем. На этом же этапе занимаются прокладкой сетевых кабелей и других коммуникаций.

Возведение межкомнатных перегородок и установка дверных и оконных проемов осуществляется по стандартным технологиям, которые также применяются в зданиях традиционной формы.

Для обеспечения надежного соединения с элементами каркаса используются специальные крепления, называемые соединителями. Так как именно они берут на себя всю основную нагрузку от использования в домашних условиях, к их выбору стоит уделить особое внимание.Подбирать и покупать разъемы для качественного купольного дома необходимо и не экономить на покупке.

Если вы планируете построить дом своими силами, площадь которого будет от 150 до 250 м², то рекомендуется использовать стальную заготовку, толщина которой не менее 3-4. мм. В большинстве случаев этого достаточно, так как такие постройки редко бывают более 2-х этажей, а нагрузка распределяется таким образом, чтобы не оказывать деструктивного воздействия на каркас.

Сферические дома: проекты и материалы для строительства

При строительстве сферических домов, как правило, предпочтение отдается легким, экологически чистым и прочным материалам. Кроме того, они должны легко устанавливаться и в то же время полностью выполнять свою роль. Рассмотрим компоненты для сферической конструкции:

  • соединители для купольного дома — это элементы, обеспечивающие прочность конструкции в точках узловых соединений.Для защиты этих участков от появления коррозии их дополнительно вскрывают грунтовкой и краской;
  • требуется изоляционный слой, который чаще всего используется в качестве минеральной ваты. Однако есть еще один вариант — пенополиуретан. Он проще в установке и, в отличие от минеральной ваты, не пропускает влагу, что значительно облегчает работу;

  • oSB используется в качестве подложки для кровли, которая относится к категории 3 или 4.Для их производства используется древесная щепа, которую прессуют и скрепляют между собой с помощью синтетических смол. Такие плиты достаточно прочные для этого и чрезвычайно устойчивы к большим нагрузкам;

Примечание! Ранее плиты OSB не рекомендовали использовать при строительстве жилых помещений, так как они выделяют формальдегиды, небезопасные для человека. Однако сегодня в процессе их изготовления используются только самые современные материалы и технологии, которые полностью исключили такие риски.

  • гибкая черепица используется для отделки верхней части кровли, так как это единственный материал, который легко принимает любую форму и при этом прост и быстро укладывается;

  • Планировка купольных домов может быть любой. Используя, например, листы гипсокартона, можно разделить имеющееся пространство так, как будет удобно;
  • Для внутренней отделки можно использовать самые разные материалы. Для создания оригинального интерьера купольного дома можно использовать любые доступные материалы, комбинируя и комбинируя их на свое усмотрение.

Как видите, все материалы, используемые для строительства купольных домов, легкие и чрезвычайно просты в установке и демонтаже. Поэтому готовый дом всегда можно разобрать, перевезти в другое место и собрать заново, не повредив конструкцию и полностью сохранив все характеристики постройки.

Особенности планировки купольного дома: фото и рекомендации

Конечно, планировка купольного дома будет несколько отличаться от той, к которой мы привыкли.Однако это вовсе не означает, что необычная форма постройки накладывает на владельцев какие-либо ограничения или запреты. Напротив, благодаря необычной форме стен можно создавать самые необычные и оригинальные интерьеры.

Вот несколько советов, которые помогут вам с обустройством и декором:

  • Поскольку вся мебель и декоративные элементы предназначены для размещения у стандартной стены, вы можете подумать об индивидуальной настройке.Например, прекрасно смотрятся полукруглые картины, размещенные на стене;
  • Если вам нужно обставить офис, можно подумать о деревянной мебели, элементы которой будут в точности повторять форму стен, придавая помещению необычную атмосферу;
  • что касается прокладки различных коммуникаций, здесь будет играть роль только форма внутренних стен, а также особенности используемых отделочных материалов;

Полезный совет! Некоторые строители рекомендуют использовать для утепления стен солому.Узнать, как сделать купольный дом из соломы, можно на специализированных сайтах и ​​форумах.

  • такой элемент, как камин, можно разместить в центре комнаты, сделав его основным элементом композиции и одновременно решив проблему отсутствия плоской стены для его установки. Кроме того, это позволит сохранить максимальное количество тепла, которое он отдает, не тратя его на обогрев наружных стен;

Статья по теме:


Дома с уникальным дизайном и популярные архитектурные решения.Консультации по разработке и выбору оптимальной планировки дома для проживания.

  • Еще одна проблема, которая может возникнуть, — это открытие окон. Если они расположены достаточно высоко, то открывать их вручную будет просто неудобно. Для этого существуют автоматизированные системы, позволяющие делать это с помощью электроприводов;
  • Особое внимание стоит уделить освещению купольного дома. Будет лучше, если источников света будет много, ведь если использовать под потолком одну традиционную люстру, света может не хватать.

Купольный дом: фото, проекты и технические особенности, которые необходимо учитывать

Помимо особенностей, с которыми приходится сталкиваться владельцам в процессе обустройства купольного дома, также необходимо учитывать ряд требования, предъявляемые к любому жилому дому. Итак, проект обязательно должен быть составлен с учетом всех норм пожарной безопасности, а также в соответствии с правилами строительства.

Необходимо учитывать рельеф и тип грунта, на котором будет возводиться здание.Немаловажную роль играет уровень, на котором расположены подземные воды, поскольку, несмотря на относительно небольшой вес конструкции, это все же жилой дом, который должен стоять прочно и со временем не поддаваться внешним разрушающим факторам.

Конечно, в процессе строительства мы стремимся использовать самые натуральные и экологически чистые материалы. Но если речь идет о реализации такого нестандартного проекта, как купольный дом, стоит обратить внимание на современные искусственные материалы.Во многих случаях они превосходят натуральные аналоги по ряду технических характеристик.

Отделка фасада купольного дома натуральным камнем

Стоит продумать системы отопления и вентиляции, так как в их обустройстве есть определенные нюансы, и для экономного распределения ресурсов важно изучить этот вопрос. заранее.

Полезный совет! Чтобы получить актуальный перечень норм и требований, вы можете обратиться в специализированную организацию.Кроме того, там можно получить информацию о типовых купольных домах, увидеть их фотографии и проекты.

Как построить купольный дом своими руками: инструкция по сборке

Чтобы построить добротный и надежный купольный дом, необходимо строго придерживаться предложенного алгоритма, выполняя каждую операцию поэтапно. Обдумайте каждый шаг от закладки фундамента до отделки дома.

Как и при строительстве любого традиционного дома, необходимо начинать с замеров и оборудования соответствующего фундамента, который станет надежной основой конструкции.После этого выкладываются основные элементы каркаса, которые будут выполнять несущую функцию и являются основой всего дома.

Деревянным молотком необходимо забить дюбеля в опорные вертикальные балки. Прочность такого соединения обеспечивается собственным весом элементов. По этой причине строительство продвигается чрезвычайно быстро, особенно с учетом того, что в нижних частях досок предусмотрены специальные пазы.

После этого можно переходить к установке поперечных распорок и закреплению плиты OSB.Для этого отлично подойдут стандартные саморезы, которые обеспечат быстрое и надежное крепление.

В верхней точке, где сходятся все балки, используется специальный диск для надежного крепления. При этом выполняется обшивка нижних сегментов, что придает конструкции дополнительную устойчивость и прочность. После этого остается только установить верхние подкосы и обшить каркас деревянными досками.

Действуя по данной схеме, вполне возможно провести сборку самостоятельно, вместо того, чтобы приобретать готовый купольный дом.Отзывы владельцев утверждают, что если неукоснительно следовать всем рекомендациям, то в итоге вы получите столь же прочную конструкцию, которая прослужит вам не один год.

Готовые купольные дома: проекты, цены и фото популярных вариантов

Не каждый хочет строить дом самостоятельно, и многие предпочитают, чтобы готовый проект купольного дома специалисты реализовывали на своем участке. Этот вариант менее рискованный, так как исключает самые сложные этапы подготовки, а расчет купольного дома сводится только к учету имеющихся условий.

Но прежде чем заказывать купольный дом под ключ, нелишним будет ознакомиться с как можно большим количеством предложений в этой сфере. Проекты и цены сферических домов могут существенно отличаться друг от друга, что, с одной стороны, сильно расширяет выбор, а с другой — усложняет задачу выбора оптимального варианта.

Что касается цены купольного дома под ключ, важно понимать, что помимо приобретения самого каркаса нужно учитывать еще и различные косвенные затраты, которые так или иначе возникнут в процессе строительства.

Купить купольный дом может быть не так выгодно, как построить его самостоятельно, но вы получаете гарантию от производителя и в случае возникновения проблем легко можете обратиться к нему за помощью. В качестве примера рассмотрим несколько вариантов купольных домов, их цены и основные характеристики.

Стоимость готовых купольных домов:

Наименование конструкции Площадь, м2 Этажность Характеристики: Цена, руб.
Группа АРМИТ Проект № 7 50 свободная планировка В комплекте входная дверь, 4 пластиковых окна, полная изоляция и обшивка дома 440000
Стандартный купольный дом Дом-Дом 52 3 В стоимость входит отделка стен снаружи и изнутри, настил полов, установка окон и дверей, санузел 6

Большой дом от компании Дом-Дом из 72 4 Отделка гибкой плиткой, пол — ламинат, в верхней части дома предусмотрена 7
Группа АРМИТ Проект №8 235 свободная планировка Высота купола в зените 7,2 м, диаметр 12 м. Возведение межкомнатных перегородок осуществляется по индивидуальному заказу 1350000
Небо 7,7 81,7 2 Стоимость доставки зависит от местоположения сайта. Есть терраса 17

+ отделочные материалы

Небо 12 191,5 4 Немецкая кровля.Два санузла 4,450,000 + отделочные материалы

Стратодезический купольный дом: стоимость и особенности

Стратодезический купольный дом — это конструкция, которая собирается из отдельных вертикальных столбов, собранных наверху. Такие конструкции отличаются от геодезических куполов тем, что если параллельно со сборкой каркаса не провести частичную облицовку, дом не будет иметь необходимой устойчивости и он может просто сложиться.

При строительстве небольшого дома площадью около 52 м² полная сборка занимает всего несколько часов.Однако с учетом всех дополнительных отделочных работ это может занять до 7 дней. При этом приобретение и сборка каркаса обойдется примерно в 500 тысяч рублей без учета внутренних отделочных работ и покупки необходимых материалов.

Полезный совет! Обязательно ознакомьтесь с отзывами владельцев купольных домов. Эта технология в последнее время применяется в нашем регионе и, возможно, на тематических форумах и сайтах можно найти полезную информацию и практические советы по строительству.

Купольные дома по японской технологии

Японская технология строительства купольных домов подразумевает использование не только нестандартных решений в процессе сборки каркаса, но и использование нетрадиционных для этот тип здания. Эта технология позволяет строить купольные дома из пенопласта, обладающего прекрасными тепло- и звукоизоляционными свойствами, при этом имея очень низкую стоимость.

В зависимости от особенностей климатических условий для строительства купольного дома из пенополистирола используется материал различной толщины (от 8 до 19 см).Каркас собирается из отдельных секций, в которых уже есть дверные и оконные проемы.

Монтаж всей конструкции может производиться как на обычный, так и на деревянный каркас. Единственная разница будет заключаться в способе крепления дома к основанию. Все коммуникации прокладываются во внутренних перегородках дома, а при наличии нескольких этажей — в перекрытиях.

Главное преимущество купольных домов, построенных по японской технологии, — высокая мобильность и при этом достаточная надежность, чтобы строить такие дома даже в нашем достаточно суровом климате.По отзывам, купольные дома при правильной отделке и утеплении ничем не уступают традиционным постройкам по техническим характеристикам.

Ознакомившись с проектами и ценами купольных домов из пенополистирола, вы заметите, что их стоимость может существенно отличаться. Это зависит не только от используемых материалов, но и от самой компании, которая производит и продает секции. Минимальная стоимость составит 2000 рублей за 1 м², однако это зависит от того, какой толщины будут стены и какие материалы будут использоваться.

Просматривая фото купольных домов, проектов, а также инструкции по строительству, можно убедиться, что такая оригинальная идея, как сферический дом, достойна внимания. При доступной стоимости такая конструкция очень проста в возведении, устойчива к любым внешним факторам и ничем не уступает домам традиционной формы. А чтобы сделать все самостоятельно, не прибегая к помощи специалистов, достаточно посмотреть тематические видеоуроки.

Купольный дом: видео инструкция по самостоятельной сборке конструкции

Купольные дома — необычные сооружения, способные поразить с первого взгляда.Сейчас все большее количество неординарных личностей выбирают именно такое жилище, поскольку обычные дома им не подходят из-за отсутствия индивидуальности. На первый взгляд кажется, что такие дома совершенно непригодны для жизни, но это совсем не так. И чтобы убедиться в этом, стоит учесть все их особенности.

Купольные дома: проекты и конструктивные особенности

Купольные дома — явление редкое, поэтому наши соотечественники практически ничего не знают о подобных конструкциях.Купольный дом построен по особой технологии, которая подразумевает выполнение каркаса в виде многогранника, близкого по внешнему виду к сфере.

Благодаря купольной форме дом выдерживает снеговые и ветровые нагрузки намного лучше, чем прямоугольный. Следует отметить, что внутри такой постройки нет ни одного прямоугольного или квадратного помещения. В каждом хотя бы одна стена будет неровной.

Строительство купольного дома осуществляется по каркасной технологии из выбранного материала.Обычно такой каркас изготавливается из легкого материала, например, из бруса или металлических труб. Следующий этап строительства дома — обшивка листовым материалом и утеплителем. Купол по материалу не отличается от обычного дома.

За рубежом есть купольные дома из монолитного бетона, но в нашей стране технология из этого материала слишком дорогая. Кроме того, купольный дом такого типа также необходимо утеплить качественным надежным материалом, чтобы работать в зимние месяцы.Существует несколько видов каркасов для купольных домов:

С каждым из этих типов необходимо ознакомиться более подробно, чтобы понимать специфику купольных построек.

Геодезический каркас

Многогранник дома разделен на составные части в виде треугольников. Главная особенность этой технологии купольного дома — соединение нескольких балок в одной точке. Надежная фиксация всех частей дома осуществляется с помощью металлических соединителей — крепежных устройств.Стоимость коннекторов начинается от 600 руб. Если учесть, что в конструкции много соединений, то выходит значительная сумма.

Важно! Некоторые при возведении купола пытаются сделать соединения своими руками или вообще не используют их для удешевления конструкции, но некачественное соединение может привести к обрушению купольного дома.

Стоит отметить преимущество купольного каркаса этого типа дома — устойчивость к разрушению.При соблюдении технологии строительства, если рухнет 35% конструкции, дом все равно будет стоять.

Еще очень удобно, что геодезический купол позволяет изготавливать окна и двери для дома в любом количестве и в любом месте. Только учтите, что окна будут иметь форму треугольника.

Каркас стратодезический

Такой купольный дом собирается из профилей трапециевидной формы. Это говорит о том, что в купольный дом такого типа можно ввести стандартные окна и двери.Снять любые элементы с такого каркаса дома можно только после тщательного расчета несущей способности, поэтому перенос проема может занять много времени.

Обшивка каркаса такого купольного дома листовым материалом осуществляется по мере его возведения. То есть при выполнении второго ряда элементов первый уже должен быть обшит выбранным материалом. Это связано с низкой устойчивостью к нагрузкам скручивающего типа готового каркаса купольного дома, что сказывается на возможности обшивки облицовочным материалом.

Для соединения элементов купольной конструкции не требуются соединители, здесь для фиксации используются специальные замковые соединения. Стоит отметить, что на такой купольный дом будет потрачено больше материала из-за большого количества обрезков.

Планировка купольного дома

Конечно, по планировке такой дом совершенно не похож на обычный. Но это не показатель того, что хозяин дома не сможет создать именно тот дизайн, который ему подходит.Напротив, в купольных домах можно создавать поистине неповторимые интерьеры, используя привычные материалы.

Если принять во внимание несколько советов, можно получить идеальную планировку и дизайн:


Достоинства и недостатки

Решение построить себе купольный дом вне зависимости от его материала можно считать смелым. Чтобы принять ее, стоит заранее ознакомиться с положительными и отрицательными сторонами конструкций домов, созданных по этой технологии.

Плюсы купольных домов

Купольные дома помимо необычной формы и внешнего вида обладают следующими достоинствами:


Многие говорят, что строительство купольного дома дешевле обычного за счет меньшей стены площадь, так как используется мало материала. Но здесь сразу стоит оговориться, что хотя материала и требуется меньше, в процессе строительства дома требуются специализированные элементы, которые также стоят недешево.Следовательно, можно сделать вывод, что цена такого дома сопоставима со стоимостью обычного каркаса.

Минусы купольных домов

У данной технологии тоже есть недостатки, поэтому при планировании строительства также стоит узнать о них:


Купольные дома по японской технологии

Японцы придумали экономичный и практичный вариант строительства. купольные дома. Их возводят из пенопласта, что становится явным преимуществом. Поскольку Япония находится в сейсмически опасной зоне и в стране часты землетрясения, этот вариант дома из легкого материала становится спасением для японцев.

Купольные дома из пенополистирола

Этот вариант купольного дома можно построить в наших краях, только стоит обратить внимание на технологию. Итак, каркас купольного дома по японской технологии собирается из отдельных блоков с оконными и дверными блоками в намеченных местах.

За счет специальной обработки пенополистирола он затвердевает, что позволяет увидеть совсем другой материал, чем все привыкли. Кроме того, он подвергается обработке против повышенной горючести и пожарной опасности.

Важно! Благодаря куполообразной форме и небольшому весу такой дом можно разместить на участке со сложным рельефом и не иметь массивного фундамента.

По мнению авторов технологии, такое купольное здание очень экономично и очень функционально. Так, например, можно сказать, что современный пенополистирол относится к тем материалам, которые намного лучше сохраняют тепло, чем, например, силикатный кирпич или бетон. Это позволяет существенно сэкономить на отоплении дома.Построить дом по модульному принципу намного проще, быстрее и дешевле обычного варианта.

Для защиты от внешних воздействий купольный дом из пенополистирола должен иметь правильную облицовку, которая исключит эрозию и осыпание материала. При соблюдении технологии монтажа и проектирования срок службы такого купольного дома может составлять около 60 лет.

Но у домов, изготовленных по японской технологии, есть и существенные недостатки:

  1. Недостаточная прочность материала, что вряд ли полностью гарантирует сохранность внутреннего пространства дома.
  2. Возможность возгорания материала, которое может начаться, несмотря на предварительную обработку модулей.
  3. Материал синтетического происхождения, который может повлиять на здоровье человека при постоянном контакте.

Купольный дом «Добросфера»

Сейчас на рынке появился дизайнер такого дома под названием «Добросфера». Производители уверяют, что собрать такой каркас в домашних условиях сможет каждый. В его строительстве используется простейшая технология кровли и утепления.

Впервые дом этого типа появился в 2015 году, а уже в 2016 году было запущено серийное производство и налажены продажи.На данный момент проект предлагает купольные дома различного диаметра от 12 до 300 метров.

Преимуществами купольных домов данного типа являются:

  1. Выдерживание ветровых и снеговых нагрузок, возникающих в разных широтах нашей страны.
  2. Возможность сэкономить на отоплении и материалах для отделки дома.
  3. Возможность размещения окон и дверей в любом месте рамы.
  4. Исключение из эксплуатации рубероида — базальтовой черепицы на 50 лет.
  5. Быстрая домашняя установка.
  6. Устранение усадки в домашних условиях, что позволяет после установки каркаса сразу приступить к отделке выбранным материалом.

Купольные дома: отзывы владельцев

Было бы неправильно не упомянуть в этом материале мнение тех людей, которые уже проживают в подобном строении. В целом те, кто рискнул и построил себе купольный дом, довольны его неповторимым внешним видом, экономичностью, а также той атмосферой, которая наблюдается внутри здания.

Важно! Высокие аэродинамические свойства дома отмечаются хозяевами как особо положительный нюанс. Такому зданию не будет страшен ни один ветер, с какой бы стороны он ни дул.

Среди недостатков, которые выделяют владельцы этих домов, можно особо отметить невозможность основной части застройщиков создать такой дом по правильной технологии. Поскольку строительство еще не очень распространено в нашей стране, готовых браться за работу мастеров мало, что требует их долгих поисков.

Этот дом нестандартный. Только те люди, которые привыкли к нестандартным решениям и хотят изменить свою жизнь, смогут жить в ней. Тем, кто в большинстве вопросов консервативен и привык следовать стереотипам, купольная конструкция не принесет радости.

Купольные дома или купольное строительство относится к категории достаточно новых направлений в архитектуре. Тем не менее, куполообразные жилые постройки имеют давнюю историю и использовались на территории России разными народами.

Купольные дома или купольное строительство относится к категории достаточно новых направлений в архитектуре.

Особая форма купольных построек позволяет смело относить такие дома к классу настоящих произведений искусства. Помимо прочего, купольные постройки практически по всем параметрам превосходят традиционные кубические постройки. Такая конструкция предполагает полное отсутствие потолка и опорных опор, что позволяет экономить строительные материалы и не возводить массивное основание. Основание здания может быть представлено обычным ленточным или свайным фундаментом.Купольная конструкция используется на основе современной пневмокаркасной или несъемной опалубки.

Конструкция способствует идеально равномерному распределению нагрузки. При наличии механического воздействия на любой участок возводимой конструкции обеспечивается наиболее эффективное его распределение по массиву. Особенно ярко это необычное свойство проявляется в конструкциях на основе треугольного каркаса. Именно особенности конструкции куполообразных или так называемых полусферических конструкций делают их оптимальным вариантом для установки в регионах со стабильно нестабильными почвенно-климатическими условиями.

Характеристики купольных домов (видео)

Куполообразные дома

Полусферические постройки строятся из бетона или кирпича, также популярен деревянный куполообразный легко возводимый дом. Постройки различаются не только материалом, но и формой исполнения.

Популярная форма

Оригинальное, надежное и красивое здание, построенное из нескольких четырехгранных многогранников. Правильные четырехмерные многогранники являются четырехмерными аналогами правильных многогранников, что позволяет получить красивый, надежный и удобный в эксплуатации жилой дом с оригинальным внешним видом.

Форма икосаэдра

Здание практически идеально подходит для разделения пространства на несколько отдельных векторов. Все двенадцать вершин конструкции расположены в трех в четырех параллельных плоскостях , образуя в каждой из них треугольник правильной формы. Десять вершин расположены в двух параллельных плоскостях, где они образуют пару правильных пятиугольников, а две другие противоположны друг другу и лежат в перпендикулярном направлении.


Полусферические постройки из бетона или кирпича

Минусы и плюсы купольных домов

Представлены основные преимущества:
  • повышенная устойчивость к ветровым нагрузкам за счет аэродинамической формы конструкции;
  • повышенной сейсмостойкости с очень равномерным распределением нагрузок по всей плоскости рамы;
  • нет необходимости возводить дорогостоящий фундамент фундамент;
  • свободная планировка, без ограничений в виде колонн и подкосов;
  • внешняя эстетика и футуристичность;
  • энергоэффективность и улучшенная естественная конвекционная вентиляция для экономии затрат на отопление или вентиляцию;
  • оптимальные акустические характеристики и отсутствие проникновения внешнего шума в жилое пространство;
  • доступная стоимость для самостоятельного монтажа.

Все известные на данный момент недостатки чаще всего имеют психологический, а также информационный характер. Особенности интерьера в сочетании с круглыми стенами и необычной планировкой не всегда знакомы человеку.


Варианты оформления купольных домов вне домов

В зависимости от конструктивных особенностей купольные дома могут иметь несколько вариантов внешней части конструкции. Куполообразные конструкции могут быть представлены:

  • выпуклыми зданиями;
  • ленточных построек;
  • зданий с овальным куполом;
  • многоугольных построек на основе многогранников;
  • полукруглые конструкции.

Полезная площадь полусферической конструкции примерно на треть меньше, чем у прямоугольного здания.

Внутренняя планировка купольных домов

Планируя купольную конструкцию, необходимо учитывать несколько довольно существенных отличий от обычного интерьера. Необычная, оригинальная форма дома не накладывает на хозяина никаких ограничений и запретов. Благодаря необычной форме появляется возможность создавать самые необычные и оригинальные интерьеры, привлекательные и удобные в использовании. При разработке дизайна следует придерживаться нескольких простых рекомендаций:

  • мебель и декоративные элементы интерьера желательно заказывать по индивидуальным размерам;
  • Очень оригинально смотрятся выполненные на заказ картины полукруглой формы, которые размещаются на стенах полусферического помещения; №
  • при выборе офисной обстановки можно использовать деревянную мебель с элементами, точно повторяющими форму и фактуру стен; №
  • камин желательно размещать в центральной части помещения, сделав такой обогревательный прибор основным элементом композиции;
  • Традиционную потолочную люстру лучше заменить на значительное количество точечных светильников.

Особого внимания потребует установка различных инженерных сетей и коммуникаций, которые располагаются в зависимости от формы внутренних стен и основных характеристик материалов, используемых в отделке.


Планируя купольную конструкцию, необходимо учитывать несколько довольно существенных отличий от обычного интерьера.

Купольные окна и двери

Сама конструкция купольных зданий позволяет абсолютно без ущерба для прочностных показателей заменить половину элементов входными и оконными группами, а также выделить максимальный объем поверхности под процедуру остекления.В этом случае постройка приобретает легкий и воздушный вид.

Но, чем больше общая площадь остекления, тем выше вероятность потери тепла. Полностью решить этот вопрос можно, установив пакеты, для изготовления которых используется специальное стекло, имеющее эффективный теплозащитный спрей или пленку. Также высокого результата можно добиться, заменив стеклопакет на обычные тройные стеклопакеты.

Остекление одноэтажного купольного дома выполняется стандартными деревянными или пластиковыми прямоугольными или треугольными окнами.Комбинация оконных блоков треугольной, пятиугольной или шестиугольной формы с двойным остеклением смотрится очень гармонично и экономично, а также оригинально. Дверной проем чаще всего предполагает интеграцию в купольную конструкцию специального тамбура.

Галерея: купольные дома (50 фото)


























000

000












Материалы, используемые для строительства купольных домов

Сферические дома полукруглой формы, как правило, представляют собой каркасную основу из дерева или металла.Самый распространенный вид — это рамы, изготовленные с использованием большого количества деталей, различающихся по длине. В процессе объединения такие элементы образуют сферу. Для строительства дома-сферы могут использоваться различные строительные материалы, представленные:

  • дерево;
  • пенобетонные блоки;
  • металлических элементов;
  • кирпич;
  • плиты пенополистирольные;
  • пенополистирол;
  • бетон;
  • глина.

Кирпичные купольные дома, а также сферические монолитные конструкции, возведенные с применением пенобетона или дерева, практически ничем не уступают по основным характеристикам и показателям долговечности зданиям, возводимым традиционным способом.

Презентация купольного дома (видео)

Основные этапы строительства купольного дома своими руками

Существует несколько способов изготовления купольной конструкции дома-полусферы своими руками. Уникальная конструкция, имеющая полусферическую или коническую форму, в силу своих конструктивных особенностей не требует закупки большого количества строительных и отделочных материалов. С виду такой дом выглядит современно и эстетично, а также естественно, как сама природа.Строить сооружения такого типа вполне возможно не только в южных регионах, но и на севере.

При правильной организации такого дома тепловой КПД может превзойти даже самые смелые ожидания.

Составление купольного дома

Важнейшим условием, позволяющим построить красивое, надежное и прочное сооружение, является необходимость правильно выполнить проектные чертежи, а также правильно рассчитать все используемые строительные материалы. Требуется проектирование купольной конструкции , а без такой документации построить сферическую конструкцию своими руками практически невозможно.

При составлении проекта следует определиться с формой сферического домика, который может быть представлен формой икосаэдра или простых многогранников. Первый вариант в настоящее время является наиболее рациональным и позволяет грамотно разделить все пространство на несколько конкретных векторов, что положительно сказывается на прочностных показателях конструкции.


Строить купольные дома вполне возможно не только в южных регионах, но и на севере.

Изготовление фундамента

Особые требования, предъявляемые к основанию для купольного дома, полностью отсутствуют. Готовые полусферические конструкции имеют легкий вес, поэтому постройку такого типа можно поставить практически на любой фундамент. Однако, по мнению специалистов строительной отрасли, оптимальным вариантом будет использование стандартного неглубокого фундамента ленточного типа.

Ленточные фундаменты представлены железобетонными конструкциями, которые располагаются по периметру возводимой купольной конструкции. Конструкция представлена ​​арматурной сеткой или обрешеткой, а также бетонной массой. Обрешетка арматуры изготавливается из арматуры диаметром 1,2-1,4 см, обвязанной проволокой.

После того, как котлован будет готов, в него укладывается обрешетка и заливается бетонная масса. На готовое основание фундамента наносится гидроизоляционный слой, представленный рубероидом, что предотвратит негативное воздействие влаги на конструкцию.


Готовые полусферические конструкции имеют малый вес, поэтому здание такого типа можно поставить практически на любой фундамент.

Возведение каркаса.

Полусферические конструкции обычно строятся из дерева. С учетом ожидаемых нагрузок выбирается планка с нужным сечением. Невысокие постройки можно возводить из бруса с неувеличенным сечением. … При самостоятельном возведении больших куполов обязательно использовать стандартные соединители. Именно с помощью пятилучевых или шестилучевых соединителей совмещаются все деревянные элементы строящейся конструкции.Соединители купола загрунтованы и окрашены для защиты от коррозии.

Для обустройства не слишком объемных куполов использование соединителей нецелесообразно. Если вы обладаете достаточными навыками при строительстве дома своими руками и в столярных работах, то допускается полный отказ от использования соединителей в конструкции. Однако в этом случае необходимо будет подготовить специальные ребра жесткости, что гарантирует минимизацию получения швов при соединении всех используемых компонентов сферической конструкции.


Полусферические конструкции обычно строятся из дерева

Облицовка купола

Необходимым условием для получения наиболее надежной и прочной полусферической конструкции является использование изоляционного слоя, которым, как правило, является минеральная вата или пенополиуретан. Второй вариант довольно прост в установке и влагоустойчив.

Плиты OSB на основе прессованной древесной стружки, склеенные синтетическими смолами, чаще всего используются в качестве кровельного основания. Такие доски отличаются достаточной прочностью и устойчивостью к значительным нагрузкам. Наружная отделка может быть выполнена гибкой плиткой, легко принимает любую форму. С таким отделочным материалом очень просто работать и максимально быстро ложится своими руками.

Каркас купольного дома (видео)

Отделочные работы

На завершающем этапе выполняется планировка и внутреннее обустройство, а также устанавливаются окна и двери. Планировка жилого дома купольного или полусферического типа может быть абсолютно любой.Специалисты советуют разделить имеющееся внутреннее пространство листами гипсокартона в зависимости от предполагаемого декора.

Во внутренней отделке дизайнеры используют самые разнообразные строительные и отделочные материалы, которые можно комбинировать и комбинировать по своему усмотрению. Желательно привлекать специалистов к устройству инженерных сетей и узлов связи. Правильно спроектированная конструкция ванны легко демонтируется и устанавливается в другом месте.

Внимание, только СЕГОДНЯ!

Купольные дома под брендом «ЛотосДом» производятся командой профессионалов строительного рынка при непосредственном участии автора и патентообладателя этой технологии строительства — российского архитектора Виталия Николаевича Гребнева.Сергей Прелов, генеральный директор ЛотосДома, рассказал о новых необычных домах, их уникальных свойствах и технологиях строительства.

— В чем уникальность построенных вами домов?

Об этом можно говорить очень долго, так как мы используем много нового и еще не получившего широкого распространения. ЛотосДом — это прежде всего инновационный дом. Мы много знаем об инновациях в электронике, образовании, стали, но почти никогда об инновациях в жилищном секторе. На самом деле все дома пришли к нам из далекого или недавнего прошлого: «хрущевки», «сталинки», прямоугольные дома, обычных форм.«ЛотосДом» — это дом, аналогов которому сегодня нет в мире. Есть сферические или круглые дома — например, многие такие дома построили в Канаде, северных штатах США, Японии, но ни в одной стране не построены дома по той технологии, которую мы используем.

— Какие материалы используются при строительстве ваших купольных домов?

Материалы также уникальны в своем роде, потому что мы строим монолитные дома, и это важный момент. В монолитных домах, как правило, используются разные виды бетона.Мы используем новый современный материал — пеностеклокерамику, что позволяет получить теплые стены, это строительный термин, означающий, что мы строим теплые дома для круглогодичного проживания.

В наших домах используются два ноу-хау, одно из них — просто материалы. На нашем сайте мы объясняем клиентам, что это за материал, но мы не хотим открыто и массово делиться этой информацией, потому что многие разработчики хотят получить такую ​​теплую стену. Собственно у однослойной теплой стены всего одна составляющая, что сразу обеспечивает минимальные теплопотери дома, при этом не нужно дополнительно утеплять, укрывать, защищать и так далее.

— Форма купола ассоциируется с храмом, церковным зданием. Это форма крыши?

Вы правы и неправы одновременно. Да, в церквях конец крыши называется куполом. И такая форма выбрана не случайно, ведь нагрузка в куполообразных крышах практически отсутствует. Обратите внимание: на куполах церквей снег не задерживается. Но купол — такое общее название формы, и, строго говоря, наши дома не купольные, а сферические.Слово «куполообразный» используется для того, чтобы людям было понятно, о чем мы говорим.

— В чем преимущества такой формы здания, чем она отличается от обычных домов?

Есть много преимуществ, я коснусь некоторых из самых важных. Опять же, это отсутствие снеговой нагрузки, что немаловажно для России с ее суровой зимой. Это отсутствие ветровой нагрузки, которая нейтрализуется сферической формой дома. Проще говоря, наш дом защищен от природных явлений, они словно обходят их стороной за счет формы конструкции.

Далее — другое движение воздуха внутри здания. Воздух поднимается по сфере и опускается таким же образом. Получаем циркуляцию воздуха, невозможную в обычном доме с его углами. Соответственно, такая циркуляция воздуха дает третье преимущество — сохранение тепла внутри. Потери тепла в домах, как правило, происходят через три элемента — крышу, окна и фундамент. В сферическом доме теплый воздух не застаивается, не скапливается под крышей или на втором этаже — мы получаем более-менее равномерную температуру по всему контуру дома.

И последнее, также важное преимущество. У нашего купольного дома нет крыши. То есть нет крыши, которую нужно периодически ремонтировать и заменять. Снова возвращаемся к погодным условиям: после сильных снегопадов, дождей, грозы крыши обычно протекают. Наша кровля представляет собой цельный монолит, поэтому проблем с ее ремонтом и обслуживанием не возникает.

— Крыша чистая. Как выглядит фундамент дома?

Это тоже новая технология, но на российском рынке она уже получила свое название — теплая шведская печь.Фактически эта плита утеплена со стороны грунта. Он не влезает глубоко, что принципиально отличает его от всех известных лент. На мой взгляд, это идеальная основа не только для нашей средней полосы. Потому что все, что мы углубляем в землю, по законам физики просит выйти, тянется вверх. Когда мы строим неглубокий фундамент, он его деформирует, потом треснет, потом выдергивает столбы и так далее. Это та природа, которая в момент перехода температуры от нуля и ниже выталкивает все, что в нее углублено.

— Купольный дом по своим качествам требует меньших затрат на отопление, чем обычный.

Да, это правда. Сегодня многие поселки и села до сих пор не подключены к газу — подавать газ либо дорого, либо невозможно. Наш LotusDom можно обогреть за счет альтернативных источников. Причем альтернативой газу в этом случае является электричество. Просто потому, что затраты на электроэнергию будут минимальными или низкими по сравнению с газом. Почему у нас принято на зиму отключать дачные домики, сливать систему? Потому что никто не хочет отапливать дом электричеством — это дорого.Наши дома потребляют так мало электроэнергии, что мы открываем дорогу тем, кто хочет построить на своей земле без газа дом для полноценной жизни круглый год. А также для дачников, которые приезжают летом и могут покинуть дом с отоплением зимой.

Первый тип — теплый пол, когда электрические теплые полы укладываются по контуру первого этажа, который обогревает ближайшую территорию. Как я уже сказал, за счет уникального движения воздуха в сфере по кругу — теплый воздух поднимается вверх, возвращается и получается конвекция — снизу вверх.Второй, известный вариант — это электрические радиаторы под каждым окном. Желательно под каждую, ведь из окна всегда появляется холодный фасад, который срезают радиаторы. Я лично рекомендую радиаторы, потому что они создают более комфортную атмосферу.

— Кстати, окна в таком доме тоже особенные?

Нет, окна обычные. Но мы всегда рекомендуем покупателям обращать внимание на те окна, которые они выбирают. Холод проникает в дом или тепло уходит из дома — лишь один из источников этих потерь — окна.Поэтому нужно бережно относиться к окнам и устанавливать те, которые соответствуют климату.

Купольные дома типичны или индивидуальны?

Это, прежде всего, индивидуальные проекты. Купола имеют внутренние диаметры 9, 7 и 4 метра, что дает нам площадь 126,6 квадратных метров в 9-метровом куполе и 84 квадратных метра в 7-метровом куполе. метров, а в 4-х метровом — 12,6 кв. Я имею в виду полезную площадь, ту, в которой они живут. Итак, мы можем делать купола разного диаметра, соединять их между собой.Это дает возможность автономности: допустим, есть основной дом площадью 126,6 кв. Метра, к нему приделываем 4-метровый купол, который может служить спальней или кабинетом. Все соединения происходят на первом этаже, каждый купол имеет свое значение. Это может быть и баня, и входная группа, и беседка, и котельная. Также можно пристроить 7-метровый купол.

Недавно мы сделали проект для человека, который часто выезжает за пределы Москвы и хочет поселиться во Владимирской области.Он спроектировал тренажерный зал, кинотеатр, бассейн и банный комплекс. Это отличный интересный проект для человека, который пытается воплотить в жизнь все свои мечты в своем доме.

Есть, конечно, типовые проекты — вы можете увидеть их на нашем сайте.

Не каждый может позволить себе бассейн и тренажерный зал в доме. Доступно ли строительство такого дома человеку со средним достатком?

Это хороший вопрос, потому что уместно поговорить о том, что отличает нас от других разработчиков.Для нас очень важно сдавать дома под ключ. А для разработчиков это выглядит иначе. В нашем случае «под ключ» — это полностью готовый к проживанию дом, куда заказчику нужно только привезти свою мебель и начать жить. Обратите внимание, как часто девелоперы, мягко говоря, лукавят с сдачей под ключ — тогда оказывается, что дом не предназначен для круглогодичного проживания, либо не соответствует нормам так называемого «ключа».

Наш стандартный дом под ключ стоит в среднем 35 тысяч рублей за квадратный метр и 28 тысяч без внутренней отделки.На мой взгляд, это крайне низкая цена на рынке. Те, кто уже пробовал построить свой дом, меня поймут: если взять окончательную стоимость после всех отделочных работ, поделить на квадратные метры, то получится реальная стоимость под ключ, которая, вероятно, больше 35 тысяч. Те, кто никогда не строил, часто нападают на разработчиков, которые их обманывают. Их называют заниженной стоимостью квадратного метра, и тут выясняются неприятные подробности — что это цена без коммуникаций, без отделки, с не зимним утеплителем и так далее.Наша цена под ключ включает в себя все необходимое для комфортной жизни в доме.

— Сколько времени нужно, чтобы построить дом?

Еще одно наше преимущество — быстрое строительство. Если говорить о доме 126,6 кв.м «под ключ»: от начала строительства до сдачи объекта в эксплуатацию проходит не более полутора месяцев.

Что позволяет строить так быстро?

Это наше первое ноу-хау — уникальная технология строительства LotusHouse.Не буду углубляться во все детали строительства, скажу в двух словах: опалубка, которую мы привозим на строительную площадку, имеет быстрый цикл заливки и быстрый цикл демонтажа формы. Приносим так называемые лепестки (это внутреннее название опалубки), заливаем их нашим финальным строительным продуктом — теплой стеной, потом происходит опалубка, соседний лепесток становится рядом, снова заливаем, снова опалубка — и так до получения замкнутого тёплого контура. После этого монтируются окна и двери, сверху сферы устанавливается светопрозрачный купол, а все оставшееся время нам нужно на внешнюю и внутреннюю отделку дома.Окончательный срок завершения строительных работ зависит от размеров дома и количества сфер.

— Температура воздуха, погода могут повлиять на темпы строительства?

Зима, конечно, вносит свои коррективы, и время строительства увеличивается, но в среднем это 7-10 дней плюс к тому периоду, который мы закладываем летом. Сегодня, например, мы готовимся к строительству в зимний период — на Волге есть несколько запланированных объектов, в том числе села.

— Вы упомянули села — где они будут построены?

Первый поселок — дача в районе Завидово; Многие зеленоградцы знают этот район как Волжский. Этот комплекс будет расположен недалеко от реки, будет построено около 15 купольных домов LotusDom. Второй поселок планируем построить в районе Жилино, в Ляловском направлении. Также предполагается строительство 15 коттеджей или домов, которые будут объединены в один поселок.

— Какова география ваших построек? Можно ли заказать купольный дом в любой точке страны или за рубежом?

География сегодня уже, чем хотелось бы.Сейчас мы концентрируемся в основном на Москве, Московской области и Центральном федеральном округе. Дальше пока не идем, хотя у нас огромное количество запросов из Сибири, Урала, думаем открыть там филиал. Также много интересных запросов из стран Ближнего Востока, в том числе Арабские Эмираты, интересуются технологиями, они хотят строить такие дома. Были запросы из Чехии, из Шри-Ланки. То есть этой технологией интересуются во всем мире.

— Никто больше не использует технологию Гребнева, или есть аналоги таких домов в других странах?

На мой взгляд, аналог — это сопоставимая архитектура, технология строительства, теплоемкость и ряд других параметров. Аналогов нет, есть похожие дома. Они похожи даже не по форме, а по направлению. Назовем их круглыми домами. Был американский изобретатель Фуллер, который первым ввел в США строительство домов на основе сферы или круга.Но дома Фуллера совсем другие, хотя их тоже можно назвать сферическими.

Пока мы говорим только о частных домах, возможно ли применить вашу технологию при строительстве многоквартирных домов?

Каждая из наших сфер может соединяться с другой с помощью перехода. Поэтому мы можем построить множество куполов, соединив их коридорами, чтобы обеспечить возможность комфортной жизни большой семьи. Но наша технология не предназначена для многоэтажных домов.

— Нежилые постройки — ресторан, гостиница — также могут быть сферическими или куполообразными.

Здесь очень большая перспектива. Мне кажется, что для человека, желающего привлечь внимание покупателей, это очень хороший вариант. Люди уже плохо реагируют на обычную рекламу, плюс, это довольно дорого. А если бизнесмен построил бассейн, гостиницу, ресторан сферической формы, это уже будет привлекать туда клиентов просто за счет необычной формы.

— Расскажите о своих сотрудниках, о строителях.

В этом сезоне у нас работают две строительные бригады. Архитектор Виталий Гребнев родом из Кирова, где находится его строительная база и лаборатория, где тестируются технологии, стены, фундаменты, сами здания, проводятся различные эксперименты по нанесению внешней и внутренней отделки. Итак, команды, с которыми мы будем работать в этом году, состоят из людей, которые живут в Кирове или Кировской области. Строительством они занимаются уже несколько лет, это надежные проверенные люди, имеющие огромный опыт строительства в первую очередь куполов.

— Могут ли быть сюрпризы в плане содержания и эксплуатации дома?

Купольный дом по нашей технологии — из-за того, что он монолитный, из-за того, что у него нет крыши, что у него правильный фундамент, что его форма не противостоит природе — это дом, который в принципе не нуждается в обслуживании и ремонте. Не будет никаких скрытых неприятностей, с которыми мы обычно сталкиваемся в частных домах. Например, в деревянных, которые сохнут или дают усадку, или в других, которые должны быть теплыми, но на самом деле материал не был предварительно высушен, и это проявляется в огромных потерях тепла.В нашем доме тепло и безопасно.

— Наверное, в таком доме и особенная акустика?

Это интересный момент: движение звука внутри происходит по куполу или по контуру круга. Эффекты возникают часто, их можно уловить в купольном доме — когда ты стоишь в центре купола и говоришь обычным голосом, а люди, стоящие у стены, слышат тебя четко, достаточно громко. В квадратных домах эхо возникает из-за того, что звук преломляется: он отражается от стены, затем может уходить в угол и отражаться обратно.В круглых домах этот эффект отсутствует, потому что звук, ударяясь о стену, поднимается вверх. Это еще один трюк, физика круглых домов.

Это касается не только звука, но и света, попадающего внутрь. В прямоугольных домах свет преломляется, застревает в углах и не возвращается в центр по законам оптики. В круглых домах свет распространяется по всему пространству. Наш дом заканчивается полупрозрачным куполом, оттуда идет 80% света.

— Когда дом уже построен, нужно ли привыкать к его необычной форме? Все еще необычное здание.

Сюрпризы будут приятными. Купол, сфера или круг — это материнская форма, яйцо, из которого возникает все живое. Наша планета имеет сферическую форму. Когда люди начинают жить в купольном доме, у них появляется определенное ощущение пространства, совершенно отличное от того, что было раньше. Виталий Николаевич прав, когда говорит, что форма меняет пространство и мышление. Попадая в такое здание, мы начинаем по-другому себя чувствовать, меняются энергия, сознание, движение воздуха — там все совсем по-другому.При этом весь день дом залит светом. Люди приятно удивлены!

Издавна известны сферические, куполообразные жилища — яранги, сливы, вигвамы и т. Д., Построенные по этому принципу. Они отличаются высокой стабильностью и простотой конструкции, чем заслужили популярность наши предки. Но купольные дома в чистом виде, как явление современного строительства, появились не так давно — примерно во второй половине прошлого века.Когда американский ученый Фуллер разложил конструкцию купола на простые фигуры — треугольники, из которых часто собирается вся конструкция. Именно по такому принципу сегодня строят многие сферические дома.

Купольные дома: технологии и их особенности

Купольный или сферический дом — это названия одной строительной технологии. Собственно, в названии отражена особенность этого типа жилищного строительства — дом не прямоугольной формы, а выполнен в виде полусферы.Скорее — в виде многогранника, приближающегося по внешнему виду к сфере.

Эта форма лучше выдерживает ветровые и снеговые нагрузки, при равной площади застройки с прямоугольной имеет большую полезную площадь. Но в таком доме вряд ли найдется хотя бы одна прямоугольная или квадратная комната. По крайней мере, одна сторона будет неровной. Это усложняет планировку, отделку, подбор и установку мебели. Скорее всего, всю или большую часть мебели придется делать «на заказ», по собственным размерам и эскизам.

Купольные дома строятся, в основном, по каркасной технологии, поэтому конструкция легкая. Каркас собирается из бруса или металлических труб, обшивается листовым строительным материалом (фанера, OSB). Между стойками каркаса прокладывается утеплитель (пенополистирол, минеральная вата, пеностекло, экологические материалы, такие как джут, сушеные водоросли и др.). То есть кроме необычной формы новостей нет, материалы подобраны как для обычного каркасного дома.

Купольные дома также выполнены из монолитного железобетона.Но применяется эта технология нечасто, особенно в нашей стране, где пиломатериалы порой дешевле. Если еще учесть необходимость хорошей теплоизоляции бетонного купола, становится понятна его непопулярность.

С каркасами купольных домов не все так просто. Есть две технологии их сборки: геодезические и стратодезические купола. У них есть свои особенности, которые могут повлиять на ваш выбор.

Геодезический купол

Купол разделен на треугольники, из которых собирается многогранник.Особенность этой технологии в том, что в одной точке сходится большое количество лучей. Для обеспечения их надежной фиксации используются соединители — специальные приспособления из стали, позволяющие надежно соединять элементы несущей конструкции. Каждый разъем стоит от 600 до 1500 рублей (10-25 долларов).

Геодезический купол для сферического дома построен на основе треугольников

Несмотря на то, что количество разъемов исчисляется десятками и даже сотнями, их наличие сильно влияет на стоимость строительства.Те, кто планирует построить купольный дом своими руками, стараются обойтись без разъемов или сделать их тоже своими руками. Причины понятны, но при недостаточной прочности соединения здание может обрушиться под нагрузкой. Поэтому вы должны быть очень и очень осторожны с экономией на этом сайте.

Кстати, при использовании деревянных балок существует бесконтактная технология, но сборка таких узлов требует высокого уровня столярного мастерства и точного исполнения. И еще: они не такие надежные, как соединения с металлическими разъемами.

Преимущество этого типа рамы — устойчивая конструкция. При разрушении 35% элементов купол не разрушается. Это было проверено в сейсмически активных регионах с ураганами. Эта стабильность позволяет легко удалить несколько перемычек. То есть проем под двери, окна можно сделать где угодно, практически любого размера. Единственное, что нужно учитывать, это то, что окна будут треугольными. В этом дизайне от этого нет выхода. Для многих это критический недостаток.

Еще одна особенность — при сборке каркаса без обшивки он хорошо сопротивляется скручивающим нагрузкам, но плохо переносит горизонтальные нагрузки. Поэтому каркас сначала собирают полностью и только потом обшивают.

Стратодезический купол

Купольные дома данной конструкции собираются из профилей трапециевидной формы. То есть его фрагменты больше похожи на прямоугольники или квадраты. Такая конструкция позволяет использовать двери и окна стандартного дизайна.Для многих это большой плюс.

Недостаток статодезийского купола в том, что удалить элементы конструкции можно только после тщательного расчета и усиления прилегающих конструкций. Так что перенос двери или окна, изменение размеров возможен только после того, как будет просчитано изменение несущей способности этого участка или даже купола в целом.

Эта технология также имеет свою особенность сборки. Каркас следует обшить по мере установки стоек.То есть второй ряд стоек собирают только после обшивки первого ряда, третьего ряда — после зашивания второго листовым материалом и т. Д. Это связано с тем, что в незаконченном виде — без обшивки — рама имеет высокую несущую способность по вертикальным нагрузкам и не очень устойчива к скручивающим нагрузкам. После того, как края обшиты, он становится очень устойчивым и надежным.

В отличие от геодезического купола, стратодезический соединитель для сборки не требуется. Вертикальные части каркаса соединяются с помощью замков особой формы.Горизонтальные перемычки крепятся пластиной, которая фиксируется болтами, под которой укладывается металлическая пластина.

Есть еще один нюанс, который влияет на стоимость купольного дома. При резке листового материала для стратодезического купола остается больше обрезков, чем при геодезическом устройстве. Это в некоторой степени увеличивает стоимость материалов. Но они компенсируются тем, что окна и двери используются в стандартном исполнении, они дешевле треугольных. В результате стоимость купола разных технологий не сильно отличается.

Преимущества и недостатки

Никто не станет спорить с тем, что купольные дома выглядят необычно. Если вы хотите иметь дом или дачу «не как все» и ничего не имеете против каркасного домостроения, присмотритесь к этой технологии. Решение действительно нестандартное. К тому же говорят, что это экономично. Стоимость квадратного метра начинается от 200 долларов. Но, как вы понимаете, это минимальная цена. Такой экономичный вариант.

Плюсы купольных домов

Помимо необычного внешнего вида, достоинства сферических домов следующие:


Купольные дома выглядят очень привлекательно по своим характеристикам.К тому же многие говорят, что на строительство требуется гораздо меньше денег — за счет меньшей поверхности стен экономится материал. По математическим расчетам площадь стен почти на треть меньше. Но если есть экономия, она будет не такой большой — конструкция специфическая, с использованием специфических комплектующих, которые увеличивают стоимость строительства. На самом деле стоимость квадратного метра оказывается примерно такой же, как и у обычной формы.

Минусы

Есть и минусы, и они тоже довольно серьезные.В любом случае о них стоит знать и принимать во внимание.


Есть еще необычная планировка, но однозначно отнести ее к недостаткам не получится. Купольные дома мне нравятся именно за их оригинальность. Итак, нестандартная форма помещения — это, скорее, особенность, которую необходимо учитывать при выборе / заказе мебели и выборе отделочных материалов.

Проекты и особенности верстки

Спланировать круглое здание так, чтобы оно было рациональным, красивым и даже удобным, непросто.Есть несколько основных приемов, которым следует большинство людей. Первое, что бросается в глаза, коридоров в таком доме просто не может быть. Им просто некуда вести. Это неплохо, но усложняет планировку дома. Начнем с простого — как оформить вход в дом.

Входная группа

Для нашего климата желательно, чтобы входные двери выходили в маленькую комнату, а не в большую комнату. В этом случае спасает небольшой тамбур.O можно выделить из общей площади или прикрепить. Крытая веранда выполняет примерно те же задачи. Это более «цивилизованный» способ решения проблемы.

Не всем нравится такой подход. Сегодня в мире есть и другие тенденции — с парадной двери попадают в большой просторный холл / гостиную. Возможна и такая планировка, но нужны дополнительные меры по отсечению холодного воздуха — тепловая завеса возле входа. Делается это с помощью встроенных в пол конвекторов или путем установки нескольких мощных радиаторов отопления возле двери.Первый способ более эффективен, второй выполнить проще. Все эти нюансы характерны для купольных домов. Разница лишь в том, что придется ломать голову над тем, как уместить встроенный тамбур. Два других метода решить проще.

Рассмотрим варианты устройства входной группы на примерах. На картинке выше, правый проект, входные двери открываются в гостиную / столовую. Это решение типично для Европы и Америки. Постепенно он набирает у нас популярность, но из-за более сурового климата часто доставляет неудобства — каждое открывание двери зимой приносит значительную порцию холодного воздуха, что снижает комфорт.

Вариант слева с пристроенным тамбуром. Из тамбура два выхода — один в зимний сад, другой в кухню / столовую. Решение не менее современное, но решена проблема попадания холодного воздуха в жилые помещения. Так что эту идею стоит принять.

Если будет принято решение сделать тамбур встроенным, очевидно, придется выделить какую-то площадь дома. Минимум — три квадрата (слева проект).Логично, если дальше будет располагаться гостиная / столовая.

Еще один способ — выделить большую площадь и использовать ее как прихожую. Поместите сюда шкаф, вешалку для вещей «на время» (законопроект). Если позволяет место, можно будет установить небольшой диванчик. Для частого проживания в доме прихожая — почти необходимость. Грязь и песок меньше увлекаются в дом. И это еще один аргумент в пользу выделенной входной группы. Пристроенный или отгороженный — выбор за вами.Зато подъезд удобен. Во всяком случае, в нашей реальности.

Организация пространства

Чаще всего центральная часть пространства купольного дома отводится под общую комнату. Из этой центральной зоны вы можете попасть во все остальные комнаты, расположенные по кругу. В целом центральная комната оказывается неудобной, так как она «очень проходима».

В ней не получится расслабиться, если это гостиная, готовить в ней не очень удобно, если придет идея использовать это помещение как кухню, как столовую тоже не из лучших вариант.Выше представлены проекты, использующие это пространство таким образом. На картинке смотрится отлично, но в реальной жизни рассчитывать на камерную обстановку не получится. Так что проходные комнаты не самые заселенные.

Не самый плохой способ использования этой проходной зоны — это установка лестницы. Ведь у большинства купольных домов два этажа, и здесь спираль просто просится. Сразу учтите, что если просто накрутить его вокруг столба, пользоваться будет неудобно — получаются слишком крутые повороты.Если построить лестницу типа «колодец», то самому построить ее сложно. Так что эту часть придется кому-то доверить.

В остальном купольные дома планируют так же, как и обычные. Главное правило, которое следует запомнить: чтобы инженерные системы были не очень дорогими, все «мокрые» помещения должны располагаться близко друг к другу. Расположение спален, кабинетов и других «сухих» помещений — на ваш вкус.

Видео по теме

Независимо от того, насколько подробно описана технология, ее плюсы и минусы, получить точное представление о ней так сложно.Значительную часть информации и впечатлений мы получаем визуально. Рисунки и фотографии помогают дать лишь частичный обзор. Намного лучше увидеть все своими глазами в видеообзоре.

.
Добавить комментарий

Ваш адрес email не будет опубликован.
