Регулировка бензопила: Как отрегулировать карбюратор на бензопиле, натяжение цепи и подачу масла

Содержание

Как отрегулировать карбюратор на бензопиле, натяжение цепи и подачу масла

Содержание
1. Основные регулировки бензиновых цепных пил
2. Регулировка натяжения цепи
2.1. Показания к выполнению регулировки натяжения цепи
2.2. Порядок выполнения натяжения цепи
3. Регулировка подачи масла для смазки цепи
3.1. Конструктивные особенности системы смазки цепи
3.2. Показания для проведения регулировки смазки цепи
4. Регулировка карбюратора двигателя
4.1. Особенности работы ДВС бензопилы
4.2. Показания для проведения настройки карбюратора
4.3. Настройка карбюратора

Основные регулировки бензиновых цепных пил

Качественная высокоэффективная работа с гарантированным результатом возможна только при правильной настройке основных систем и узлов бензиновых цепных пил.

Основные настройки бензопил сводятся к трем основным регулировкам:
  • настройка натяжения цепи;
  • регулировка подачи масла для смазки цепи;
  • настройка карбюратора.

Регулировка натяжения цепи

В процессе работы, смены пильной гарнитуры постоянно возникает вопрос – как отрегулировать цепь бензопилы. Чаще всего операцию натяжения необходимо выполнять для новой цепи, ввиду ее способности к растяжению в начальный период эксплуатации.

Рекомендации по безопасному выполнению работ!

Натяжение цепи необходимо проводить только при выключенном двигателе, остывшей гарнитуре и обязательно в перчатках для защиты рук!


Показания к выполнению регулировки натяжения цепи

Неправильное натяжение цепи приводит к нарушению эксплуатационных характеристик бензопилы.

Если цепь перетянута, то увеличивается сопротивление движению цепи и падают мощностные характеристики двигателя.

Если натяжение цепи ослаблено, то возможен повышенной износ пильной гарнитуры, цепи и звездочек, увод пилы в сторону при распиле, а также опасность соскакивания цепи с шины и ее разрыва.


Правильно отрегулированное натяжение цепи должно исключать провисание нижней ветви цепи и упругое состояние верхней ветви.

Порядок выполнения работ следующий:
  • Ослабить крепление шины
  • Обеспечить натяжение цепи вручную перемещая шину
  • Слегка затянуть крепление шины
  • Используя механизм натяжения обеспечить правильную натяжку цепи

  • Окончательно зафиксировать шину

Проверку натяжения цепи осуществляют по верхней части цепи. При вытягивании ведущего звена в средней части шины, его хвостовик не должен выходить за пределы шины более чем на 2-4 мм.


После натяжения необходимо проверить ход цепи по шине от руки. Если движение цепи плавное, без стопорения и рывков, то регулировку натяжения сделали верно.


Регулировка подачи масла для смазки цепи

Смазка цепи бензопилы необходима для снижения трения при движении цепи по направляющей шине и предотвращения чрезмерного нагрева и износа пильной гарнитуры.
Для смазки применяется цепное масло для бензопил.

Конструктивные особенности системы смазки цепи

Как отрегулировать масло на бензопиле? Перед тем, как ответить на этот вопрос стоит разобраться в системе смазки. В цепных пилах для осуществления смазки цепи применяются масляные насосы. Конструктивно они бывают либо мембранными, либо поршневыми с приводом от ведущей звездочки. Масло насосом под давлением подается по специальному каналу в направляющую шины. Чем выше обороты двигателя, тем больший объем масла подается на цепь. Для экономии масла, на холостом ходу, когда цепь неподвижна, масляный насос не работает.

Во многих моделях бензопил предусмотрена механическая система регулировки подачи масла. Она представляет собой специальный регулировочный винт, расположенный на корпусе масляного насоса. На премиальных моделях цепных пил подача масла регулируется автоматически.


Показания для проведения регулировки смазки цепи

При работе цепной пилы могут возникать два вида неисправностей системы смазки цепи.

Первая неисправность относится к недостаточной смазке цепи, которая может привести к повышенному износу гарнитуры.

Важный совет!
Проверяется работоспособность и достаточность смазки цепи направлением кончика шины на вертикальную чистую поверхность и увеличением оборотов ДВС до максимальных. При правильном смазывании цепи на вертикальной поверхности появятся масляные пятна.

Вторая неисправность относится к чрезмерной подаче масла, что приводит к появлению капель масла под пилой, увеличению расхода масла и удорожанию эксплуатационных затрат.

Если смазка цепи недостаточна или чрезмерна, можно попробовать отрегулировать подачу регулировочным винтом. Если регулировка подачи масла невозможна или добиться соответствующего эксплуатационным условиям смазывания цепи не удается, то необходимо обратиться в авторизованный сервисный центр.


Важный совет!
Для поддержания системы смазывания цепи в работоспособном состоянии, регулярно проверяйте и проводите чистку проводящих отверстий и масляных каналов на шине, по которым подается масло.

Регулировка карбюратора двигателя

Стоит заметить, что базовые настройки карбюратора выполнены на заводе изготовителе и производить дополнительную настройку новой пилы в период обкатки не стоит.

Начальные базовые настройки карбюратора бензопилы обеспечивают ограниченные максимальные обороты и подачу более обогащенной топливной смеси для наилучшей обкатки инструмента. После обкатки инструмента, возможного изменения эксплуатационных параметров (атмосферного давления, влажности и температуры окружающей среды), нагрузки и интенсивности проведения работ, изменения качества топлива, естественного износа инструмента требуется провести корректировку настроек карбюратора.

Особенности работы ДВС бензопилы

Особенностью работы бензопилы являются два режима: режим холостого хода (2800…3300 об/мин) и режим максимальных оборотов (11000–15000 об/мин). Конкретные характеристики могут различаться, как по моделям, так и по условиям эксплуатации.


Качественная настройка карбюратора бензопилы обеспечивает уверенный запуск двигателя, стабильную работу на холостых оборотах и высокую приемистость, т.е. быстрый набор максимальных оборотов при работе под нагрузкой.

Показания для проведения настройки карбюратора


Базовые настройки карбюратора изменять без особой необходимости не следует. Однако есть причины, которые требуют вмешательства.
Основные причины следующие:
  • Плохо запускается двигатель
  • Двигатель, после запуска, на холостых оборотах работает нестабильно и может заглохнуть
  • Происходит движение или дерганье цепи на холостых оборотах двигателя
  • Бензопила долго набирает обороты при нажатии на клавишу газа
  • Значительно повысился расход топлива
  • Происходит слишком густой (черный) выхлоп
  • Сильная вибрация бензопилы
  • Электроды на свечах зажигания, либо черные (переобогащенная топливная смесь), либо с белесым налетом (обедненная топливная смесь)

Как отрегулировать карбюратор на бензопиле

Важный совет!
Перед началом регулировки карбюратора, необходимо внимательно изучить инструкцию по эксплуатации бензопилы в части раздела настройки карбюратора. Для тонкой настройки карбюратора потребуется тахометр для точного выставления минимальных и максимальных оборотов двигателя.

Перед началом работ по настройке карбюратора необходимо прочистить воздушный фильтр, проверить затяжку крепления карбюратора и прогреть пилу в течении 10 мин.

Как правило, настройка карбюратора производится тремя регулировочными винтами на корпусе бензопилы:
1. Регулировочный винт жиклера холостого хода "L", который используется для регулировки оборотов холостого хода
2. Регулировочный винт жиклера "H", который используется для выставления максимальных оборотов двигателя пилы

3. Регулировочный винт холостого хода, который может иметь разное обозначение у различных производителей: "S", "LA" или "T"



Важный совет!
Как отрегулировать бензопилу, если у Вас нет технического регламента или рекомендаций по регулировке карбюратора конкретной модели бензопилы, навыков проведения этих достаточно технически сложных настроек, необходимого точного измерительного инструмента (тахометра), то лучше довериться техническим специалистам в авторизованных сервисных центрах.

Правильно и качественно отрегулированный карбюратор обеспечивает легкий запуск двигателя, стабильную работу и высокую приемистость бензопилы!

Получите 10 самых читаемых статей + подарок!

*

Подписаться

Регулировка карбюратора бензопилы: настройки и рекомендации

Во многих частных хозяйствах бензопилы входят в стандартный комплект бытового инструмента.

Модели разного класса используются:

  • для валки старых деревьев;
  • распиловки топливной древесины;
  • возведения жилых и хозяйственных строений;
  • ухода за фруктовыми и декоративными деревьями.

Отсутствие налаженного сервиса вынуждает владельцев бензопил самостоятельно обслуживать свою технику, осваивать достаточно сложные регулировочные и ремонтные работы. Многие пользователи сталкиваются с проблемами точной настройки топливной аппаратуры.

Полноценная регулировка карбюратора бензопилы требует знания конструктивных особенностей данной модели и полного понимания происходящих в нем процессов. Только при этих условиях можно вывести двигатель на оптимальные показатели тяги и экономичного расхода топлива.

Особенности самостоятельной настройки

При наличии определенной квалификации и соответствующего оборудования, владелец может промыть и отрегулировать карбюратор, а также выполнить несложный ремонт в домашних условиях.

Метод проб и ошибок в регулировочных работах не приемлем. Более того, неквалифицированное вмешательство в работу двигателя может серьезно означится на его рабочих характеристиках и эксплуатационном ресурсе.

Задача регулировки карбюратора бензопилы заключается в пропорциональной, в соотношении 1:16 подаче в цилиндр двигателя топлива и воздуха. Такой состав бензино-воздушной эмульсии обеспечивает максимальную скорость и температуру сгорания, максимальные тяговые свойства и запас вращательного момента.

Правильно выполненная работа положительно сказывается на производительности, экономичности и долговечности эксплуатации инструмента в сложных условиях. Своевременная и правильная регулировка двигателя снижает расходы на содержание бензопилы, способствует малозатратной выработке ее ресурсов.

Характеристики качества смеси на выходе карбюратора

Непосредственно в карбюраторе образуется рабочая смесь, состав которой можно корректировать в достаточно диапазоне эксплуатационных регулировок. При работе силового агрегата на обогащенной смеси топливо сгорает не полностью, в результате чего падает тяга, двигатель сжигает горючее с меньшим КПД.

Сгорание бедной смеси характеризуется перегревом двигателя, падением мощности, ухудшением смазочных свойств масляного компонента топливной смеси, появлением небезопасных для конструкции силового агрегата детонационных явлений.

Заводские настройки топливного оборудования производятся на основе усредненных данных, не учитывающих воздействие внешних факторов, в том числе давления и температуры воздуха, уровня эксплуатационных нагрузок.

Периодическая корректировка состава бензино-воздушной эмульсии позволяет поддерживать тяговые характеристики силового привода на заданном уровне, стабилизировать режим экономного расхода топлива и моторных масел.

Предпосылки дополнительной корректировки

Настройка топливной аппаратуры чаще всего производится при изменении октанового числа топлива, резких температурных перепадах окружающей среды, необходимости продолжительной работы инструмента на высокооборотных рабочих режимах.

Предварительная настройка карбюратора бензопилы на этапе обкатки дублируется финишной регулировкой, которую рекомендуется выполнить с применением тестовой аппаратуры сервисной службы. В стандартной комплектации — это визуальный индикатор качества смеси и тахометр. После выхода инструмента на рабочий режим выполненная на профессиональном уровне регулировка считается реализованной в полном объеме.

Самостоятельная настройка карбюратора бензопилы в полевых условиях малоэффективна, а в ряде случаев и небезопасна.

На изменение мощностных характеристик может повлиять:

  • низкое качество или неполная подача топлива;
  • попавшая в карбюратор вода;
  • засоренный жиклер или забитый опилками фильтр воздухозаборника.

Конструкционные особенности

Несмотря на возможную разницу в конструкции, карбюраторы бензопил работают по одному принципу, поэтому последовательность регулировки разных моделей существенно не отличается.

Престижные бензопилы ведущих производителей комплектуются продвинутыми в техническом плане карбюраторами с встроенными компенсаторами и автоматическим управлением воздушной заслонкой. Такие доработки способствуют комфортности работы оператора, но на экономичности расхода топлива и других рабочих параметрах не отражаются.

В перечень дополнительного оборудования входит подкачивающий насос, предназначенный для обогащения смеси перед запуском силового агрегата. Многие модели бензопил профессионального класса оснащаются устройствами подогрева карбюратора, которые включаются при переводе инструмента на зимнюю эксплуатацию.

Подготовка к самостоятельной настройке топливной аппаратуры

Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировки винтов, маркированных буквами L, Н и Т. Некоторые производители комплектуют свои бензопилы карбюраторами, для настройки которых требуется специальный ключ для регулировки.

Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила устанавливается в положение обеспечивающее удобный доступ к топливной аппаратуре.

Последовательность регулировки

Фото: инструменты для регулировка карбюратора

В стандартном варианте правильная настройка карбюратора производится поэтапно. Базовая регулировка выполняется на запущенном двигателе, вторая часть работы после его прогрева.

  • Перед началом регулировки винты максимальных и минимальных оборотов следует завернуть до упора и отвернуть на полтора оборота.
  • Винт холостого хода устанавливается в положение устойчивой работы двигателя на минимальных оборотах, при которых цепь не должна перемещаться.
  • Приемистость двигателя проверяется резким нажатием гашетки газа. Двигатель без провала мощности за минимальное время должен выйти на максимальный режим, по тахометру до 15000 об/мин. При отсутствии приемистости винт с индексом L следует повернуть по часовой стрелке на 1/8 оборота.

Правильная регулировка холостого хода предусматривает стабильные обороты при резком сбросе газа, отсутствие хода разблокированной цепи.

Возможные причины неэффективности настройки

Если выполненная работа не дала нужного результата, причиной неудачи может быть:

  • нечеткая работа системы зажигания;
  • засорение жиклеров или уменьшение их сечения смолистыми отложениями, которые устраняются промывкой в ацетоне;
  • при ослаблении резьбового крепежа карбюратора может образоваться зазор, через который происходит подсос воздуха.

После устранения обнаруженных недостатков и неисправностей, регулировку карбюратора рекомендуется повторить в стандартной последовательности. Если повторная настройка оказалась не эффективной, необходимо воспользоваться услугами сервисных специалистов.

Причиной нестабильной работы двигателя также может быть:

  • подсос воздуха через сальниковые уплотнения коленвала и посадочное место цилиндра;
  • не исключается плохое искрообразование системы электронного зажигания.

Сложные неисправности полноценно устраняются только при наличии соответствующего ремонтного оборудования.

Разборка карбюратора

Ремонт топливной аппаратуры предусматривает необходимость ее разборки. Для доступа к карбюратору необходимо снять верхнюю крышку и удалить фильтрующую поролоновую прокладку. Также отсоединяется привод и топливный шланг.

Карбюратор имеет в своей конструкции мелкие комплектующие детали, которые могут затеряться. Можно избежать характерных для самостоятельного ремонта монтажных ошибок, если выкладывать комплектующие детали группами и в соответствующей последовательности.

Чистка изготовленных из относительно мягкого металла жиклеров стальной проволокой — запрещается. Царапины в каналах могут отрицательно сказаться на смесеобразовании. Производительность жиклеров восстанавливается промывкой в чистом растворителе ацетоновой группы.

Поврежденные прокладки можно изготовить из бензо-маслостойкого материала, но для экономии времени лучше купить ремонтный комплект.



Особенности настройки топливной аппаратуры пил китайского производства

Значительная часть китайской бензопильной техники представляет собой в большей или меньшей степени удачные копии моделей европейских брендов. Регулировка карбюратора китайской бензопилы может иметь незначительные отличия, которые указаны в руководстве по эксплуатации.

  • В базовом варианте регулировка стандартного китайского карбюратора начинается с установки режима холостого хода. Вращением винта устанавливаются минимальные стабильные обороты, не допускающие перемещения пильной цепи по шине.
  • При переходе на режим средних оборотов дымный выхлоп устраняется поворотом винта бедной смеси. Возможно существенное увеличение оборотов рабочего режима, которое выводится на оптимальный уровень винтом регулировки максимальных.
  • Максимальные обороты не должны быть выше указанного в инструкции значения. При отсутствии тахометра рабочий режим выставляется на слух. Правильно отрегулированный двигатель должен быстро набирать обороты и не глохнуть при сбросе газа до минимума.

Не рекомендуется продолжительная работа двигателя на больших оборотах без нагрузки и в режиме холостого хода. В первом случае конструкция шатунно-кривошипный механизм подвергается экстремальным нагрузкам, во втором — нагруженные элементы поршневой группы работают в условиях масляного голодания.

Настройка и регулировка карбюратора бензопилы + сборка/разборка

Дачное строительство и ремонт не обходятся без применения бензопилы, как и уход за садом. Из-за неисправности инструмента может встать вся работа, поэтому так важно уметь самостоятельно его разбирать, находить неполадки и устранять их. При достаточном опыте и сноровке возможна даже регулировка карбюратора бензопилы – процедура сложная, а точнее говоря, ювелирная. Как провести процедуры по регулировке, мы и предлагаем вам сегодня разобрать.

Ни одно ремонтное мероприятие не обходится без знаний основ устройства механизма. Разбираясь в составных элементах и принципе работы, проще определить причину поломки.

Любая неисправность в карбюраторе грозит остановкой двигателя

Карбюратор – одна из главных функциональных частей двигателя, которая служит для подготовки и подачи топливной смеси, состоящей из определенных пропорций горючего и воздуха. Как только пропорции нарушаются – двигатель начинает «барахлить», а то и вовсе перестает работать.

Добиться правильной работы карбюратора можно, изучив его «начинку»:

  • Трубка с поперечной заслонкой для регулировки потока воздуха.
  • Диффузор – сужение для увеличения скорости потока воздуха, находится около входного отверстия подачи топлива.
  • Распылитель, из которого поступает топливо (топливная игла на схеме).
  • Поплавковая камера, регулирующая уровень топлива при входе в канал.

Вот как это выглядит на схеме:

На схеме отображено взаимодействие топлива и потока воздуха

Принцип работы: струя воздуха в диффузоре распыляет топливо, создавая смесь, поступающую в цилиндр. Чем больше количество поступающего топлива, тем выше обороты двигателя. Карбюраторы различных моделей работают по одной и той же схеме.

Советы по выбору хорошей бензопилы для садовых работ тут: https://diz-cafe.com/tech/vybor-benzopily.html

Конкретно регулировка карбюратора бензопилы требуется в редких случаях, чаще возникают проблемы, связанные с поступлением топлива или износом деталей. Но иногда «симптомы» указывают на то, что необходимо именно отрегулировать механизм. Вот некоторые признаки:

  • После того, как двигатель завелся, он тут же глохнет. Как вариант – вообще не заводится. Причина кроется в переизбытке воздуха и дефиците топлива.
  • Увеличение расхода топлива, и как следствие – большое количество выхлопных газов. Это происходит из-за обратного процесса – перенасыщения смеси топливом.

Причины сбоя регулировки могут быть и механическими:

  • Вследствие сильной вибрации повреждается защитный колпак, в результате все три болта теряют установленную фиксацию.
  • Из-за износа поршневой части двигателя. В данном случае настройка карбюратора бензопилы выручит лишь на время, лучше заменить изношенную деталь.
  • По причине засора, который возникает из-за некачественного топлива, окалины или повреждения фильтра. Карбюратор требует полной разборки, промывки и регулировки.

Как заточить цепь бензопилы: https://diz-cafe.com/tech/kak-zatochit-cep-benzopily.html

Если бензопила внезапно перестала работать, для выяснения причин необходимо ее разобрать

Устройство карбюратора моделей разных марок практически одинаковое, поэтому возьмем для примера бензопилу Partner. Каждый элемент аккуратно снимаем и укладываем по порядку, чтобы затем было легче собрать.

Карбюраторы бензопил разных производителей если и отличаются, то не принципиально

Верхняя крышка снимается путем откручивания трех болтов. Вслед за ней – поролон, составная часть воздушного фильтра.

Стрелками указаны болты, которые необходимо отвинтить, чтобы снять крышку

Затем удаляем топливный шланг, за ним – тягу привода.

Верхняя стрелка указывает на топливный шланг, нижняя – на тягу привода

Далее следует снять наконечник тросика.

Стрелкой показан наконечник тросика, который необходимо снять

Слева со штуцера стягиваем бензиновый шланг.

Так же аккуратно снимаем бензиновый шланг, на который указывает стрелка

Карбюратор окончательно отсоединяем, он готов к регулировке. Его механизм достаточно сложен, поэтому, если требуется дальнейшая разборка карбюратора, следует снимать элементы очень аккуратно – они маленькие, поэтому могут потеряться.

Карбюратор состоит из множества мелких деталей, которые при разборке следует раскладывать по порядку

Чтобы узнать, как отрегулировать карбюратор на бензопиле, следует научиться различать три винта (у некоторых моделей всего один).

Винты L и H похожи только с виду, на самом деле они разные

Каждый винт имеет свое буквенное обозначение:

  • «L» служит для настройки низких оборотов;
  • «H» необходим для регулировки верхних оборотов;
  • «Т» нужен, чтобы отрегулировать холостой ход (у моделей с одним винтом присутствует только он).

Заводская регулировка является оптимальной, а с помощью винтов настраивают работу двигателя в особых ситуациях (работа, связанная с разными климатическими условиями).

На схеме видны выходы винтов регулировки карбюратора при закрытой крышке

Для настройки бензопилы используют специальный инструмент

Настройку выполняют только винтами L и Н. Чтобы повысить обороты, их поворачивают по часовой стрелке. Чтобы понизить – против часовой стрелки. Последовательность использования винтов: L – Н – Т.

Может быть полезно: как отремонтировать бензокосу своими руками: https://diz-cafe.com/tech/remont-benzokosy-svoimi-rukami.html

Если возникают сомнения по поводу регулировки, лучше обратиться к специалисту, так как неправильная настройка способна вывести двигатель из строя.

Оцените статью: Поделитесь с друзьями!

Регулировка карбюратора бензопилы - Советы сервисных мастеров

4.5 / 5 ( 21 голос )

Настройка и регулировка карбюратора бензопилы самая технологично простая задача. Только тут возникает сакральный вопрос — «что крутить, сколько крутить и самое главное в какую сторону». Важно, перед проведением регулировки карбюратора в домашних условиях и своими руками необходимо знать некоторые нюансы. Иначе можно только усугубить ситуацию и навредить правильной работе двигателя бензопилы еще больше…






Перед тем как производить какие-либо манипуляции с карбюратором необходимо исключить возможные неисправности, которые могут повлиять на работу бензопилы (создать имитацию не работающего или не настроенного карбюратора:








Топливный фильтр (шланги):

Отсутствие механических повреждений на корпусе фильтра, отсутствие загрязнений, хорошая пропускная способность.










Воздушный фильтр:

Отсутствие механических повреждений на поверхности фильтра, отсутствие загрязнений, хорошая пропускная способность.










Неисправности системы зажигания: исправная свеча зажигания «в паре» с модулем зажигания должны обеспечить двигатель стабильной работой.








Исправная система выхлопа:

Выпускное отверстие цилиндра, а также глушитель не должны быть забиты нагаром — в следствие чего коса будет «задыхаться», не развивать обороты — создавая имитацию неисправного карбюратора.








Герметичность картера двигателя. Сальники коленчатого вала, резиновые впускные адапторы — в результате повреждений (естественного износа) пропускают в двигатель лишний воздух — проявляется обычно в сильном завышении оборотов и не возможности регулировки карбюратора.








Зачем мы об этом написали?



Дело в том, что когда владелец уверен, что необходима регулировка карбюратора — в 95% случаях регулировка карбюратора не при чем.



На работу двигателя бензопилы может повлиять очень большое количество факторов — от забитого глушителя (не развивает обороты) до потери герметичности в местах сальниках коленчатого вала, впускных резиновых адаптеров (пила сама набирает обороты и регулировка не помогает).



Логично, что владелец пилы первым делом подумает на карбюратор, но это в большинстве случаев не так.

Поэтому прежде чем лезть в настройки карбюратора прочтите до конца и определите для себя: стоит ли самостоятельно регулировать карбюратор?







Практически все карбюраторы современных бензопил имеют три винта настройки.

Винт Т — регулировка холостого хода

Винт L — регулировка низких оборотов

Винт H — регулировка высоких оборотов.














Для винтов L и H предусмотрены базовые настройки (например)



Винт L — 1,5 об. (закрутить полностью и выкрутить на 1,5 оборота)

Винт L — 2,0 об. (закрутить полностью и выкрутить на 2,0 оборота)

После этого производится корректировка оборотов холостого хода и максимальных оборотов по специальному устройству (электронный тахометр)






Жиклерами L и H устанавливаются необходимое количество топлива согласно потоку воздуха, которое подается через заслонку газа. Если поворачивать их по часовой стрелке, то соотношение воздуха/топлива обедняется (меньше топлива), если против часовой стрелки, то соотношение воздуха/топлива обогащается (больше топлива). Обеднение смеси — обороты двигателя повышаются, при обогащении — обороты уменьшаются.








Настройка винта L — поворачивая жиклер по/против часовой стрелки регулируются максимальные обороты двигателя.

Для постепенной регулировки карбюратора необходимо поворачивать жиклер L против/по часовой стрелке примерно на 1/4 оборота. Не торопитесь и запоминайте сколько манипуляций вы совершили!










Винт Т — регулирует холостой ход.

При закручивании винта — обороты повышаются, при откручивании (против часовой стрелки — обороты уменьшаются).

Регулировка холостого хода — если обороты завышены (цепь на шине вращается на холостых), то крутим винт Т против часовой стрелки до того момента пока цепь не остановится. При этом двигатель должен работать стабильно.

!!! Повторимся, крутить винт лучше с небольшими шагами (примерно по 0,25 оборота) и запоминать количество вращений, чтобы в случае неудачи можно было вернуться в исходное положение!






Жиклер H — регулирует максимальные обороты.

Т.е. если винт H будет сильно закручен (бедная смесь) — обороты двигателя будут завышенными.

Если винт H — будет сильно выкручен (богатая смесь) — из глушителя будет выходить «много дыма» — необходима корректировка по часовой стрелке.










Точная регулировка максимальных оборотов карбюратора невозможна без электронного тахометра. Именно по нему выставляются максимальные обороты для конкретного карбюратора, конкретной пилы.












Чем грозит неправильная регулировка максимальных оборотов?

Ну например выходом из строя поршневой группы (тепловые задиры):












Некоторые производители бензоинструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку.










Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем пилы.

Некоторые подумают что цель — «навариться» на продаже отверток для регулировки (они и правда очень дорогие). Но на самом деле, это сделано для защиты двигателя пилы от неправильно выставленных максимальных оборотов.








Каждая модель пилы имеет свои особенности и мелкие «болячки», которые могут создать имитацию неработающего карбюратора, поэтому прежде чем лезть в настройки карбюратора необходимо убедиться в отсутствии других неисправностей.

Регулировка карбюратора сложный процесс, требующий опыта, знаний и специального дорогостоящего инструмента, поэтому доверьте данный процесс специалисту авторизованного сервисного центра. Поверьте это будет стоить в десятки раз меньше стоимости поршневой группы Вашей пилы, которая может выйти из строя в результате неправильной регулировки.















3.9 7 голоса

Рейтинг статьи

Как правильно настроить и отрегулировать карбюратор бензопилы

31.05

Содержание:

  1. Когда необходима настройка карбюратора бензиновой пилы
  2. Как устроен карбюратор бензопилы
  3. Правила настройки карбюратора
  4. Полезные советы при настройке карбюратора бензопилы

Независимо от качества и вида бензопилы, она требует правильного обслуживания. В частности, чтобы не сократился срок эксплуатации и не произошла поломка инструмента, требуется своевременная регулировка карбюратора. Эта часть инструмента подготавливает топливную смесь перед тем, как она попадет в двигатель. От ее исправности зависит расход горючего, качество и срок работы пилы.

Настройка карбюратора бензиновой пилы – это непростая, но выполнимая задача. Необходима она, когда:

  • Инструмент не запускается либо после запуска глохнет. Обычно это происходит, если в топливную камеру попал лишний воздух.
  • Инструмент расходует много топлива. Чаще всего такая неисправность появляется из-за плохого качества используемой смеси.
  • Наблюдается повышенный уровень вибрации инструмента.
  • Болты не дают достаточной фиксации из-за повреждения корпуса механизма.
  • Карбюратор засорился из-за повреждения фильтра или низкокачественного горючего. В такой ситуации настройка бензопилы потребует разборки механизма, его промывки и регулировки.
  • Наблюдается неправильная или маломощная работа двигателя на холостом ходу.
  • Пила хранится в помещении с повышенной влажностью и частыми перепадами температур.

Перед тем как настроить карбюратор на бензопиле убедитесь, что не изношен поршень. Если это так, то регулировка не поможет. Чтобы настройка была максимально эффективной, в процессе желательно провести очистку механизма. Своевременная настройка обеспечит правильное качество и количество топливной смеси, которая попадает в камеру сгорания.

Несмотря на возможные особенности конструкции, карбюраторы бензопил похожи, а потому регулировка карбюратора происходит по одному принципу. Основные конструктивные детали механизма:

  • Корпус из алюминия. Используют этот металл из-за его легкости. Во время работы оператор держит инструмент в руках, потому небольшой вес пилы – одно из главных условий.
  • Входные комплектующие – заслонка воздуха и диффузор.
  • Жиклеры, дозирующие горючее.
  • Распылитель, впрыскивающий смесь.
  • Топливная камера.

Для повышения удобства работы оператора престижные бензопилы комплектуют более продвинутыми карбюраторами. Дополняют их подкачивающими насосами, системами подогрева, встроенными компенсаторами. Такие комплектующие не для того, чтобы экономить топливо, они не влияют на функциональные параметры пилы, нужны они исключительно для удобства.

Любая модель устройства имеет три винта настройки. С их помощью осуществляют подстройку холостых, высоких и низких оборотов. Чтобы установить требуемые параметры, достаточно правильно вращать эти винты.

Перед тем как отрегулировать карбюратор бензопилы, обязательно изучите техническую документацию к инструменту, чтобы понять все конструкционные особенности модели. В инструкции указано, как располагаются регулировочные винты.

Выполнить точную настройку бензиновой пилы поможет электронный тахометр. Полная процедура наладки включает следующие этапы:

  • Базовая регулировка карбюратора на бензопиле. Выполняется она путем поворота винтов высоких и низких оборотов. Сначала необходимо провернуть их по часовой стрелке до упора, после этого по два раза в обратном направлении.
  • Настройка холостого хода начинается с поворота соответствующего винта до того положения, в котором холостые повороты самые высокие. Найти эти показатели поможет тахометр. Далее следует провернуть винт низких оборотов на четверть против часовой стрелки. Если наблюдается вращение цепи, надо откручивать винт холостого хода против часовой стрелки, пока оно не прекратится.
  • Для корректировки максимальных оборотов используют винт высоких оборотов. Если его закручивать, оборотистость увеличиваются, если откручивать – уменьшается. На большинстве моделей максимальные обороты составляют от 11500 до 15000 в минуту. Превышение допустимого количества может вызвать неполадки зажигания.
  • Чтобы проверить ускорение, необходимо нажать кнопку запуска инструмента. При этом двигатель довольно быстро повышает количество оборотов. Если показатели нарастают медленно, открутите винт низких оборотов на 1/8.

После того как все этапы настройки выполнены, проверьте как работает инструмент на холостых оборотах. Если двигатель работает исправно и цепь неподвижна, значит регулировка проведена правильно. В случае нестабильной работы двигателя и при движении цепи требуется повторная регулировка, но уже без базового этапа.

Настраивая карбюратор бензопилы, нельзя выкрутить винт низких оборотов намного сильнее, чем винт высоких оборотов. В случае несоблюдения данного правила в горючей смеси будет слишком много воздуха. Следствием такой неправильной настройки становится сухость поршневой во время работы и ее перегревание.

Перед тем как регулировать карбюратор, запомните первоначальные настройки, чтобы можно было вернуться к ним в случае, если инструмент не заведется или будет работать неправильно.

Соблюдайте технику безопасности, все работы проводите при выключенном двигателе, остывшей гарнитуре и в защитных перчатках.

Регулировка бензопилы – непростая, но выполнимая процедура. Изучить ее можно по видео, рекомендациям в инструкции по регулировке карбюратора конкретной модели.

Если у вас нет опыта, технического регламента, точного измерительного инструмента, лучше доверить настройку техническим специалистам. Магазин Start-Pro предоставляет услуги по регулировке карбюратора бензиновой пилы, также вы можете обратиться к нам, когда необходима натяжка или заточка цепи бензопил.

Правильная, профессиональная регулировка карбюратора – это легкий запуск двигателя бензопилы, стабильная работа и длительный срок эксплуатации инструмента. Обратившись в специализированный сервис, вы сэкономите время, нервы и деньги.

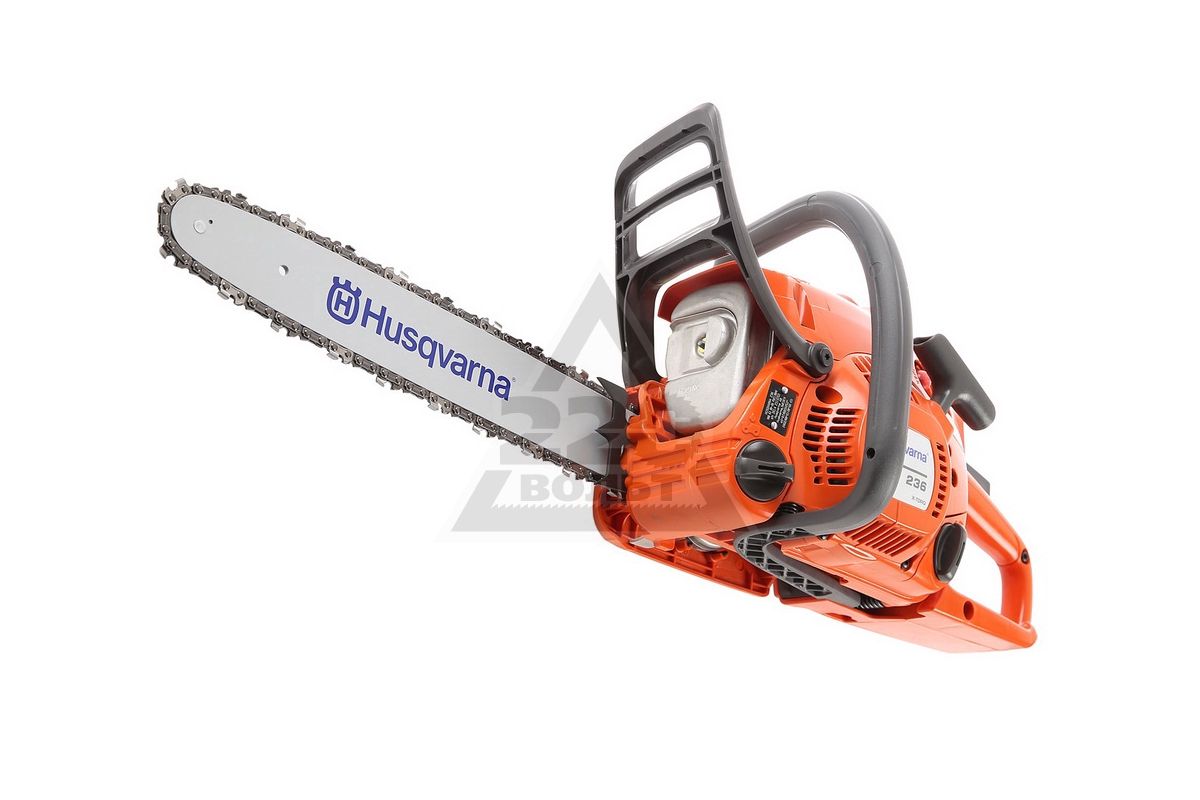

Регулировка карбюратора бензопилы Хускварна 142, 147 и других моделей мотопил Husqvarna

Карбюратор является одним из важных механических узлов, из которых состоит бензопила. В его задачах – смешивание топлива с воздухом и подача полученного состава к двигателю. Но в процессе работы бензопилы случаются ситуации, когда регулировка карбюратора Хускварна становится необходимой. В зависимости от причин, регулировка карбюратора модели бензопилы 142 и прочих серий выполняется для предотвращения следующих ситуаций:

  • наличия перебоев в работе мотора, сопровождаемых его отключением;
  • чрезмерного потребления топлива в работе.

Поскольку карбюратор влияет на качество топлива, в первом случае необходимость настроек карбюратора пилы 137 или иных профессиональных серий, как Хускварна 240 или 260 предполагает влияние именно на достаточное количество горючего сырья, поступающего в карбюратор для смешивания с воздушной массой. Известно, что максимальная производительность возможна только при определённом соотношении данных веществ. Второй момент регулировки карбюраторного смесителя бензопилы вызван недостатком поступающего воздуха, что провоцирует недогорание впрыскиваемого бензина с его выходом в виде густого дыма. Вовремя проведённая смена параметров своими руками по уменьшению количества впрыскиваемого топлива позволит значительно быстрее снизить расход этого продукта.

Ремонт своими силами сохранит не только бюджет, но и время, потраченное на транспортировку и очередь в мастерской. Это же касается и замены различных запчастей в бензоинструменте, как цепь на бензопилу или головка триммерная универсальная на мотокосу, либо масла для электроприводных изделий.

Когда нужна регулировка карбюратора бензопилы Хускварна

Пренебрежение отклонениями в нормальной работе бензоинструмента чревато тем, что даже при сильном желании регулировка карбюратора бензопилы Хускварна может оказаться бесполезной и потребуется замена либо этого узла, либо уже элементов двигателя, пострадавших от продолжительных тепловых либо механических нагрузок. Поэтому, как только пила показала первые отклонения, следует немедленно производить ремонт в виде несложных регулировочных действий. В числе таких изменений в работе отметим:

  1. Бензопила слишком медленно разгоняется;
  2. Инструментом не достигается максимальная мощность, а при нагрузке она быстро падает;
  3. Мотор часто глохнет;
  4. В работе цепной пилы слышен сильный шум;
  5. Бензопилой освобождается не характерное количество дыма, увеличивающееся при каждом этапе нагрузки.

Как только Вы заметили какие-либо из перечисленных отклонений, карбюратор косы 435 или слегка усиленной его копии пилы Хускварна 55 должен быть срочно отрегулирован. Своевременное обслуживание так же предвещает отсутствие растрат на полную замену запчастей и блоков приводной и топливной системы мотора бензопилы. Потому, при трудностях в работе карбюраторной системы Хускварна 340 и всех прочих линеек настройки спасут и бензопилу, и рабочие процессы, и средства владельцев. При необходимости, в компании «Коса-моторс» можно заказать настаивание механизмов, замену запчастей, а так же купить леску для триммера с консультацией по её самостоятельной установке.

Настройка карбюратора Husqvarna своими руками

Во всех бензиновых пилах Husqvarna регулировка карбюратора происходит в аналогичном порядке, так как все изделия имеют одинаковый набор механизмов. Например, если выполняется настройка систем в серии 236 бензоинструмента, процесс сопровождается поиском наибольших оборотов холостого хода с помощью медленного проворачивания регулирующих винтов L – влияющий на жиклер низких оборотов, T – на жиклер высоких оборотов и Н – регулировки холостого хода. Процесс регулировки своими руками состоит из нескольких периодов, предполагающих проворачивание L и Н винтов, управляющих дроссельной заслонкой подачи горючей смеси и регулировку винта Т, настраивающего скорость холостого хода. В зависимости от вносимого параметра, регулировка пилы выполняется в следующей последовательности:

  1. После прогрева проворачивается L винт до наибольших оборотов в холостом ходу. Как только таковые будут найдены, следует выполнить проворачивание в сторону уменьшения скорости вращения на ¼ оборота винта. Если цепь начала вращаться, выполняется сопроводительная регулировка винта Т против хода часов до остановки цепи.
  2. Регулировка винта Н на карбюраторе мотопилы проходит на 10ти-секундном периоде работы двигателя в полном ходу, проведя ¼ оборота. Если максимальная нагрузка не будет достигнута, операция повторяется. Недостаточная настройка будет сопровождаться визжанием пилы, тогда как преувеличенные параметры заставят глушитель пустить больше дыма.
  3. Регулировка Т винта холостого хода выполняется оборотами по ходу часов до момента начала вращения цепи. Как только это случилось, винт подкручивается обратно, пока данный механизм не остановится.

Конечно, внесение карбюраторных настроек позволит Вашему инструменту работать максимально производительно, но не стоит забывать и о смазке. «Коса Моторс» рекомендует купить масло для бензопилы специального назначения на механизмы, так как своевременное обслуживание даст инструменту дополнительный срок качественной службы.

Регулировка карбюратора бензопилы – полезные советы от компании «Сам себе сервиc»!

Бензиновая пила – это широко распространенный и весьма востребованный инструмент. Им пользуются в лесных хозяйствах и строительстве, но особенно он пользуется большой популярностью у дачников. Миллионы владельцев дач и частных домов используют его для решения самых необходимых задач.

Ей можно и дров напилить, и в саду ненужное дерево прибрать, и крышу подогнать. Соответственно, поддерживать её работоспособность надо на должном уровне, чтобы она прослужила вам долгие годы. В этой статье мы расскажем вам о тонкостях регулировки карбюратора в этом устройстве.

Карбюратор служит для образования и подачи топливной смеси, состоящей из бензина и воздуха, в двигатель пилы. На фото вы видите типичный карбюратор. Практически на всех видах бензиновых пил установлены китайские карбюраторы.





Винт холостого хода "S"      ----------------



Винт низких оборотов «L» /слева/      -----------------

Винт высоких оборотов   «Н» /справа/     -----------------

Строение они имеют простейшее: проходной трубы, диффузора, иглы-распылителя и поплавковой камеры.

По двум бокам располагаются заслонки:

  1.        Маленькая – дроссельная. Она управляет объемом смеси бензина и воздуха, которая подается в цилиндр двигателя.
  2.        Большая – воздушная. Она уменьшает движение воздуха при запуске холодного двигателя.

На этой схеме показано образование смеси из бензина и воздуха. Под действием движения воздуха в районе диффузора распыляется бензин. Полученная смесь подается в цилиндр для сгорания. При повышении подачи бензина возрастают обороты в двигателе. По этому методу работают практично все карбюраторы.







Когда необходима регулировка?
  • После приобретения новой бензиновой пилы проводится ее обкат. Это требует небольшого понижения высоких оборотов двигателя. По завершению обката эти обороты выставляются на прежний уровень.
  • При значительном увеличении расхода топлива и количества черного дыма из выхлопной трубы.
  • После починки или установки нового карбюратора.
  • Когда «плавают» холостые.
  • После сбоя прежних настроек карбюратора в силу разных причин /повышенная вибрация корпуса, изнашивание поршневой группы, загрязнение карбюратора/.



Комплект для настройки карбюратора бензопилы.
  1. Тахометр – для замера оборотов двигателя.
  2. Шлицевая отвертка с длинным жалом.
  3. Специальный регулировочный ключ. Он имеется только на сервисе. (! Это сделано для того, чтобы регулировку производил сертифицированный мастер сервисного центра)



Регулировка карбюратора бензопилы своими руками.

Прежде чем производить регулировку необходимо:

  • произвести чистку бензинового и воздушного фильтров, чтобы убедиться, что бензин и воздух поступают в достаточном количестве и беспрепятственно
  • калибровку карбюратора надо проводить на прогретом движке

Регулировочные винты карбюратора:

  • L – регулирование минимальных оборотов,
  • H – регулирование максимальных оборотов,
  • S – точное регулирование оборотов холостого хода.

На некоторых видах бензиновых пил для облегчения налаживания карбюратора винт «H» прячут, оставляя для регулирования только «L» и «S». Точное выставление положения «H» требует наличия тахометра /или осциллографа/ и высокой квалификации специалиста по настройке. Неопытному  дачнику его лучше не трогать, дабы не запороть движок пилы.

Движение винтов при регулировании:

  • при закрутке «L» и «H» происходит увеличение в смеси бензина и уменьшение воздуха /обеднение смеси/ и количество оборотов движка возрастает,
  • при вывертывании «L» и «H» в смеси количество воздуха повышается /обогащение смеси/, что приводит к уменьшению числа оборотов.



Установка заводского положения жиклеров.

Калибровочные винты  «H» и «L» не спеша завертывают до конца. Потом отвертывают в обратном направлении на два оборота. Точное число оборотов надо смотреть в инструкции по эксплуатации.



Налаживание и контроль холостых /минимальных/ оборотов.

Находим и выставляем максимальные обороты путем неторопливого вращения «L» в разные стороны. Когда установлены максимальные обороты, жиклер «L» закручиваем на 1/4 часть оборота против хода часов.

В случае если цепь пилы двигается на холостых оборотах, необходимо калибровочный винт «S» заворачивать против хода часов до прекращения её движения.





Налаживание и контроль максимальных оборотов.

Корректирование максимальной частоты оборотов двигателя производится жиклером «Н». Частота оборотов возрастает при закручивании «Н». У бензиновых пил частота вращения бывает от 11500 оборотов в минуту до 15000 оборотов в минуту.

Наибольшие обороты определяются по возникающим прерываниям в функционировании системы зажигания движка пилы. При их обнаружении жиклер «Н» слегка вывертывают против хода движения часов.



Контроль ускорения работы пилы.

Если все регулировки выполнены правильно, то во время легкого надавливания на кнопку акселератора движок бензиновой пилы бойко и твердо увеличивает обороты от минимума до максимума. В случае если обороты увеличиваются еле-еле, замедленно и неторопливо – то жиклер «L» выкручивается против хода часов не больше, чем на 1/8 часть оборота.



Окончательный этап регулировки – это повторный контроль качества работы на холостых оборотах. Если движок работает стабильно и цепь при этом не вращается, то наладку работы пилы можно считать законченной.

Карбюратор для пилы


Регулировка карбюратора на Pro Пилы

Все пилы иногда нуждаются в регулировке карбюратора. Пила с правильным отрегулированный карбюратор будет производить максимум мощность, минимальное дымообразование, плавный ход и холостой ход, и предоставить безотказное обслуживание. А слишком богатая пила вызовет чрезмерный дым и недостаточная мощность. Слишком наклонная пила также имеют недостаточную мощность, но это условие может быстро вызвать повреждение двигателя. Следующая информация описывает процесс регулировки карбюратора на профессиональной пиле.

Мост Профессиональные пилы имеют Три регулировочных винта карбюратора:
  1. Скорость холостого хода / останов дроссельной заслонки - Это регулировка, которая контролирует, насколько дроссельная заслонка (бабочка) остается открытой при отпускании курка дроссельной заслонки. Если это слишком низкая регулировка, двигатель заглохнет, когда дроссельная заслонка триггер отпущен. Если эта корректировка установлен слишком высоко, высокие обороты холостого хода вызовут центробежную муфту зацепиться, и цепь будет работать. Это опасное состояние.
  2. Регулировка топлива на низкой скорости - Это регулировка, которая регулирует долю топлива в воздушно-топливной смеси на холостом ходу. Регулировка, которая слишком богатый приведет к тому, что двигатель нагружается и умирает на холостом ходу. А слишком бедная смесь вызовет голод в двигателе и заставит его разгоняться или всплеск. Регулировка очень бедной смеси также приведет к остановке двигателя.
  3. Регулировка подачи топлива на высокой скорости - Это регулировка, которая контролирует долю топлива в воздушно-топливная смесь на скорости резания.Это было бы не точно сказать, что это самая важная настройка, потому что все эти регулировки должны быть точными, чтобы пила работала наилучшим образом, но это - регулировка, определяющая, как пила движется по пропилу. An слишком богатая регулировка не позволит пиле достичь числа оборотов в минуту. уровень, необходимый для создания максимальной мощности. Реакция дроссельной заслонки также может быть вялый, двигатель будет дымить и работать плохо. А слишком бедная смесь позволит двигателю достичь уровня оборотов где вероятен выход из строя подшипника и заедание цилиндра.Это также будет недостаточная мощность при резке и склонность к сильному нагреву.
Богатые рабочие условия

Регулировка карбюратора излишне богатой - это когда доля топлива в топливовоздушной смеси слишком высока. Когда это происходит, топливо плохо горит. То, что горит, не выделяет много тепла, поэтому рабочий ход слабый. Частично сгоревшая смесь выбрасывается в глушитель и выходит из пилы в виде дыма. Избыточное состояние также вызывает накопление углерода.

Бережливые рабочие условия

Регулировка бедного карбюратора - это когда доля топлива в горючей воздушно-топливной смеси настолько мала, что топлива недостаточно для сгорания.Это также приводит к слабому рабочему ходу и недостаточной мощности пилы. Помимо низкой мощности, обедненная смесь вызывает повышение температуры в цилиндре, что может привести к заклиниванию. Состояние обедненной смеси также допускает чрезмерное количество оборотов в минуту, что приводит к выходу из строя подшипников штока.

При регулировке карбюратора на профессиональной пиле лучше всего использовать цифровой тахометр. Эти тахометры просты в использовании и не требуют никаких проводов. Когда тахометр находится рядом со свечой зажигания, он улавливает электрический сигнал, когда свеча зажигается.На двухтактном двигателе это происходит при каждом обороте двигателя, поэтому тахометр просто считает импульсы и отображает результаты.

Карбюратор Корректирование Процедура

  1. Перед тем, как запустить пилу, найдите небольшой плоский отвертка. В отвертка должна быть достаточно маленькой, чтобы ее можно было регулировать отверстие. Убедитесь, что в отверстиях нет мусора, а на концах регулировочные винты видны. На некоторых пилах эти области могут быть заполнены стружки, делающие регулировку трудной или невозможной.

    Вам также понадобится тахометр. Это сложно (даже для обученный ухо), чтобы отрегулировать сегодняшние пилы настолько точно, насколько это необходимо без тач. Мы настроили тысячи пил и используем тахометр. религиозно.

  2. Начните с проверки воздушного фильтра пилы. Убери это если необходимо. Регулировка карбюратора с воздушным фильтром частично забит - это как регулировка карбюратора с дроссельной заслонкой частично на. Если вы отрегулируете пилу с загрязненным воздушным фильтром, пила будет работать слишком бедной при очистке фильтра.
  3. Проверить уровень топлива. В бак должен быть заполнен более чем наполовину. Если карбюратор регулируется, когда топливный бак почти пуст, карбюратор может быть настроен слишком богатым, когда топливный бак заполнен.
  4. Запустите двигатель и прогрейте это вверх. Регулировки карбюратора на холодном двигателе будут слишком богатыми при достижении нормальной рабочей температуры.
  5. Начните с установки холостого хода скорость. Попробуйте установить скорость около 2700 об / мин. Если у вас нет тахометр, попробуйте установить скорость так, чтобы пила работала на холостом ходу с цепью остановился.Никогда не устанавливайте холостой ход, чтобы цепь двигалась, когда дроссельная заслонка выпущенный. Если пила не простаивает, переходите к следующему шагу.
  6. Установить низкую скорость топливо корректирование. Медленно заворачивайте винт, пока двигатель не начнет работать с помпажами или голоданием. по топливу (обедненный). Запомните положение отвертки. слот. Теперь медленно выверните регулировочный винт, и двигатель должен запуститься. лучше. Продолжайте поворачивать винт, пока двигатель не начнет нагружаться. (богатый). Делать отметьте положение гнезда для отвертки и сравните его с положение регулировки наклона.Теперь медленно закрутите винт, чтобы положение, в котором он простаивает лучше всего. Это должно быть примерно посередине между богатые и худые позиции.

    Щелкните ссылку ниже и а Аудиоклип в формате WAV будет загружен в ваш браузер. Вы услышите на холостом ходу пила. Медленно наклоняем регулятор низких оборотов, пока холостой ход не поднимется. а затем начинает умирать. Потом мы разбогатели, и двигатель начинает ворвань, обороты падают, и двигатель почти глохнет. Оптимальный настройка находится между этими двумя крайностями.

    Это примерно.25 секунд долго, но требуется время для загрузки. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь, чтобы увидеть пилу Звук регулировки холостого хода WAV

  7. Перейти вернуться к шагу (4) и сбросить обороты холостого хода. Скорее всего, настройка оборотов изменилась. так как вы оптимизировали регулировку топливной смеси.
  8. комплект высокоскоростное топливо корректирование. Удерживая спусковой крючок широко открытым, проверьте обороты с помощью тахометр. В приведенном ниже списке указаны максимальные настройки оборотов для популярные профессиональные пилы с шиной и цепью без нагрузки:
    • STIHL 044, MS440, 046, MS460 - 13 500 об / мин
    • STIHL 066, MS660 - 13000 об / мин
    • STIHL 084, 088, MS880 - 11500 об / мин
    • HUSQVARNA 272, 372 - 13 500 Обороты
    • HUSQVARNA 288, 385, 390, 394, 395 - 13 000 Обороты
    • HUSQVARNA 3120 - 11 500 Обороты
    ПРИМЕЧАНИЕ: Если у вас нет тахометр, установите уровень оборотов так, чтобы пила «четыре цикла» или «рыдания» при широко открытой дроссельной заслонке.Не пытайтесь установить максимальную скорость вращения уровни без тахометра. Слегка богатая регулировка приведет к снижают производительность, но уменьшают возможность повреждения пилы двигатель.
  9. Нажмите по ссылке ниже и Аудиоклип в формате WAV будет загружен в ваш браузер. Что вы это услышите время - пила настраивается на полную скорость. После увеличения до максимума RPM и удерживая спусковой крючок, регулируем высокую скорость богатой, вызывая ее замедлить и жир. Затем мы регулируем его наклон, заставляя его чтобы звучать ровнее, но потом начинает голодать топливо.Когда мы поддерживаем это от худого к богатому снова звук становится немного грубее. Этот немного грубый звук (или 4-тактный звук, как его иногда называют) там, где вы хотите быть. Мы любим говорить «как можно ближе» к гладкости, но все еще немного в грубости.

    Это один больше, чем во-первых, и для загрузки требуется больше времени. Те из вас, у кого медленные системы или соединения могут не захотеть ждать! Нажмите здесь для регулировки полного вращения пилы Звук WAV

  10. Перейти вернуться к шагу (4) и отлично настройте регулировку холостого хода и регулировку подачи топлива на низких оборотах. Движение одного регулировочного винта часто вызывает необходимость повторной регулировки двух других.
  11. Ваш пила правильно отрегулирована и готов к работе.
Почему карбюратор должен Быть перестроенным

Если карбюратор установлен правильно, когда пила новая, почему он должен быть перенастроен? Некоторый люди задаются вопросом, почему их пила требует периодического тюнинга. Они не понимают, почему пилы нельзя наладить на заводе и остаться правильно отрегулирован на срок службы пилы. Причина в том, что есть многие операционные изменения пользователь вносит, не осознавая этого.Эти изменения включают работу на разных высотах, изменения в топливе, и множество другие факторы вызывают необходимость периодической регулировки карбюратора пилы.

Сегодня, сложная электроника может контролировать и измерять воздух / топливо потребности. Благодаря этой технологии пилы смогут «саморегулироваться». Этот технология хорошо развита для легковых и грузовых автомобилей. Процесс миниатюризация экономичной и прочной системы, которая будет работать на пиле двигатель находится в стадии разработки. А пока сохраните тахометр и отвертка под рукой.

Наш совет

Предыдущая информация кратко объясняет богатые и обедненные условия работы. Он также определяет три регулировочных винта и их функции. Следует отметить, что на сегодняшних профессиональных пилах большинство этих регулировок имеют "ограничители", которые ограничить диапазон регулировки карбюратора. В большинстве случаев правильный регулировка находится в этом диапазоне, но не всегда. Если правильно регулировка вашей пилы выходит за пределы ограниченного диапазона, возьмите пилу в магазин. Иногда это вызвано неисправностью пилы и иногда необходимо просто сбросить диапазон на ограничителях.

Есть вопросы или Комментарии? Позвоните или зайдите.


Как отрегулировать карбюратор бензопилы

Что карбюратор делает на бензопиле?

Карбюратор бензопилы довольно прост, как и карбюраторы, но не без тонкостей. Назначение карбюратора состоит в том, чтобы точно контролировать чрезвычайно малые количества топлива и смешивать его с воздухом, который поступает в двигатель, чтобы двигатель работал должным образом. Когда недостаточно топлива смешивается с воздухом, происходит обеднение топлива, и двигатель либо не работает, либо потенциально может быть поврежден.Бедная смесь возникает в результате недостатка топлива или слишком большого количества воздуха. Обычно в двухтактном двигателе, таком как бензопила, топливо также обеспечивает смазку двигателя. Когда происходит чрезмерное смешивание топлива с воздухом, двигатель будет «работать на обогащенной смеси» или будет залит топливом и может не запуститься, или будет работать и выделять много дыма, или он будет работать плохо, так что он легко глохнет и заболачивает или даже тратит топливо. Бензопилы, работающие на обедненной или богатой смеси, будут производить чрезмерный выхлоп. Таким образом, бензопила, которая работает правильно, будет иметь соответствующее соотношение топлива и воздуха, здоровую искру и достаточную степень сжатия для нагрева топливовоздушной смеси.Карбюратор отвечает за правильное соотношение воздух / топливо для смеси. Чтобы найти запасные части карбюратора и других деталей бензопилы НАЖМИТЕ ЗДЕСЬ…

Карбюратор в бензопиле относительно прост по сравнению с другими карбюраторами, поскольку он должен работать только в этих трех ситуациях;

  • Если вы пытаетесь запустить бензопилу в холодном состоянии.
  • Пока двигатель бензопилы работает на холостом ходу.
  • Когда двигатель бензопилы открыт настежь.

Мало кто из тех, кто работает с бензопилой, действительно интересуется градациями между полностью открытой дроссельной заслонкой и холостым ходом.Таким образом, возрастающие характеристики между этими крайними значениями не имеют особого значения. Однако для более крупных двигателей, таких как автомобильный, большое значение имеет множество градаций, что значительно усложняет автомобильные карбюраторы.

Карбюратор бензопилы

имеет следующие основные особенности; Во-первых, карбюратор - это вообще трубка. Поперек этой трубки находится регулируемая круглая пластина, известная как дроссельная заслонка . Внутри этой трубки в какой-то момент есть сужение, известное как трубка Вентури.В трубке Вентури создается вакуум. Внутри предприятия есть отверстие, известное как jet , которое позволяет вакууму всасывать топливо.

Когда карбюратор работает нормально при полностью открытой дроссельной заслонке , дроссельная заслонка обычно параллельна длине трубки, обеспечивая максимальный поток воздуха через карбюратор. Поток воздуха создает вакуум внутри сопла, который всасывает контролируемое количество топлива через жиклер.

Когда двигатель бензопилы работает на холостом ходу, дроссельная заслонка часто почти закрыта.В этом случае через вентиляционную установку недостаточно воздуха для образования вакуума. Тем не менее, на задней стороне дроссельной заслонки есть разрежение, поскольку пластина препятствует потоку воздуха. Если просверлить крошечное отверстие на стороне трубки карбюратора, дроссельная заслонка может всасывать воздух в трубку. Крошечное отверстие известно как холостой жиклер. Есть еще один винт с надписью «Lo» или «L», который регулирует количество топлива, протекающего через жиклер холостого хода.

Когда вы пытаетесь запустить бензопилу с тросом на холодном двигателе, она работает на очень низких оборотах .Кроме того, двигатель холодный и поэтому для запуска требуется очень богатая топливовоздушная смесь. Теперь в игру вступает дроссельная заслонка. Когда он активирован, пластина закрывает трубку Вентури. Когда трубка Вентури закрыта, а дроссельная заслонка широко открыта, много топлива всасывается карбюраторным двигателем через главный жиклер, а также жиклер холостого хода. В результате получается очень богатая смесь, которая позволяет двигателю запускаться один или два раза или просто медленно работать. Теперь, если открыта заслонка воздушной заслонки, двигатель начинает работать нормально.

Как отрегулировать карбюратор на бензопиле Poulan Pro

Карбюратор бензопилы Poulan имеет единственную функцию для настройки с помощью инструмента для увеличения и уменьшения холостого хода. Карбюратор Poulan обычно правильно настраивается на заводе. Однако регулировка может потребоваться, когда двигатель работает плохо, работает на высоких оборотах или умирает. Двигатель, работающий на очень высокой скорости , может быть поврежден или работать неэффективно.Двигатель, который работает на низкой скорости, может заглохнуть и заглохнуть, и потребуется частый перезапуск.

Настройку карбюратора Poulan необходимо выполнять, когда двигатель трудно запускается, глохнет после запуска или глохнет под нагрузкой . В таких ситуациях соотношение топлива и масла к воздуху требует увеличения. Если бензопила звучит так, как будто ее двигатель работает слишком богато, она набирает обороты и издает пронзительный звук. В таком случае топливно-воздушную смесь нужно сделать обедненной, чтобы не повредить двигатель.

Перед настройкой карбюратора бензопилы Poulan вы сначала разместите бензопилу на ровной поверхности так, чтобы цепь свешивалась с поверхностью, или все элементы должны быть отодвинуты, чтобы цепь ни с чем не соприкасалась. Поскольку цепь перемещается во время регулировки, вы должны быть в защитном снаряжении , включая кожаные перчатки, обувь с закрытым носком, длинные брюки, рубашку с длинным рукавом и защитные очки.

Регулируя карбюратор на холостом ходу, найдите винт холостого хода, помеченный буквой «T», прямо над грушей заправочного насоса.Теперь запустите бензопилу в обычном режиме и дайте ей поработать на холостом ходу, убедившись, что цепь ничего не касается. Используя небольшую отвертку с плоской головкой, поверните винт холостого хода по часовой стрелке, чтобы увеличить скорость, если двигатель работает слишком медленно. Когда цепь начнет двигаться, поверните винт холостого хода против часовой стрелки, чтобы двигатель работал на холостом ходу без остановки, а цепь останавливалась на нужных оборотах холостого хода.

Как отрегулировать карбюратор на бензопиле Homelite

Карбюраторы

Homelite, как и другие малогабаритные двигатели, часто меняют настройки из-за регулярных ударов и вибрации во время нормальной работы.Часто нетрудно заметить, когда возникает необходимость в корректировке настройки карбюратора. Если бензопила не работает на холостом ходу и умирает, значит, топливная смесь слишком бедная. Если бензопила слишком быстро работает на холостом ходу и цепь движется сама по себе, значит, смесь слишком богатая. В этом случае вам нужно повернуть винт холостого хода на и определить точку, в которой двигатель будет плавно работать на холостом ходу, а цепь не будет двигаться сама по себе.

Перед настройкой карбюратора следует проверить воздушный фильтр на предмет мусора и грязи.Чтобы получить доступ к фильтру, открутите два винта, которыми крепится пластиковая цилиндрическая крышка бензопилы Homelite. Снимите крышку, чтобы получить доступ к фильтру. Ослабьте и снимите винт, фиксирующий фильтр. Постучите воздушным фильтром по поверхности, чтобы удалить грязь и пыль. Промойте воздушный фильтр теплой проточной водой с жидким домашним моющим средством. Тщательно промойте и просушите, снова закрепите на бензопиле и затяните винт, которым он держался. Установите крышку на место и закрепите ее винтами.

Регулировка карбюратора бензопилы Homelite включает настройку винта холостого хода.Этот винт находится сбоку бензопилы прямо над ручкой шнура стартера . Чтобы отрегулировать обороты холостого хода, используйте отвертку и вставьте ее в отверстие, помеченное буквой T. Если двигатель работает слишком быстро и цепь движется сама по себе без нажатия на курок дроссельной заслонки, тогда смесь слишком богатая и требует, чтобы он стал стройнее. Поверните винт холостого хода против часовой стрелки с шагом оборота, уменьшая частоту вращения двигателя до тех пор, пока двигатель не станет плавно работать на холостом ходу и когда цепь перестанет двигаться.Если двигатель запускается и работает, но не работает на холостом ходу при отпускании курка дроссельной заслонки, поверните винт холостого хода по часовой стрелке. Поверните винт холостого хода с шагом оборота, чтобы двигатель бензопилы работал плавно.

Как отрегулировать карбюратор на бензопиле Husqvarna

Поместите пилу Husqvarna на ровную ровную поверхность, убедившись, что цепь не соприкасается во время настройки карбюратора. Запустите двигатель и дайте ему поработать пять минут, чтобы он прогрелся.Найдите 3 различных регулировочных винта, которые находятся рядом со стартовым шнуром на корпусе бензопилы. Рядом с каждым винтом выбита буква. Поверните винт с надписью «L» по часовой стрелке с помощью отвертки с плоским жалом до конца. Не поворачивайте винт дальше его естественного упора . Поверните винт против часовой стрелки, чтобы бензопила работала на холостом ходу без остановок. Чтобы проверить двигатель, нажмите на курок дроссельной заслонки. Отрегулируйте винт с надписью «L» до тех пор, пока бензопила не начнет плавно ускоряться и звучать ровно.

Поместите отвертку с плоской головкой поверх регулировочного винта холостого хода, обозначенного «T.». Поворачивайте винт по часовой стрелке, пока цепь не начнет двигаться. Немедленно начните поворачивать винт против часовой стрелки, чтобы цепь перестала двигаться. Бензопила должна поддерживать холостой ход, пока цепь не вращается.

Поверните регулировочный винт с надписью «H» по часовой стрелке с помощью отвертки с плоским жалом до естественного упора винта. В этот момент двигатель звучит очень грубо.Теперь поворачивайте винт по часовой стрелке, пока двигатель вашего Husqvarna не заработает плавно. При нажатии на курок дроссельной заслонки бензопила должна беспрепятственно разгоняться и не выпускать дым из выхлопной трубы.

Как отрегулировать карбюратор бензопилы мастером

Перед регулировкой карбюратора бензопилы Craftsman вам понадобится небольшая отвертка с плоским жалом и кусок дерева.

Положите бензопилу на ровную ровную поверхность и убедитесь, что цепь не соприкасается.Найдите три регулировочных винта карбюратора сбоку на корпусе вентилятора и пусковой шнур. Два винта наверху имеют маркировку «L» и «H». Винт с маркировкой «L» предназначен для регулировки на низкой скорости, а винт «H» - для регулировки на высокой скорости. Нижний винт с надписью «I» предназначен для регулировки холостого хода.

Поверните винты «L» и «H» по часовой стрелке до их естественного упора. Поверните оба винта против часовой стрелки на один полный оборот.

Теперь запустите бензопилу и дайте двигателю поработать на холостом ходу в течение двух-трех минут.Когда двигатель работает на низких оборотах или работает с шумом, медленно вращайте винт «I» по часовой стрелке, пока двигатель бензопилы не заработает плавно. Когда двигатель работает на высоких оборотах, медленно вращайте винт «I» против часовой стрелки, пока бензопила не начнет работать плавно.

Пока двигатель все еще работает, отрегулируйте винт с надписью «L.». Медленно вращайте винт «L» по часовой стрелке, пока частота вращения бензопилы не упадет. Обратите внимание на положение винта. Теперь медленно вращайте винт «L» против часовой стрелки, пока частота вращения бензопилы не увеличится, а затем снова не снизится.Отметьте положение винта. Отрегулируйте винт «L» между этими двумя отмеченными положениями.

Проверьте пилу, сделав надрез на дереве. Если кажется, что пила теряет мощность из-за пробного пропила или выходит дым, слегка поверните винт с надписью «H» по часовой стрелке и попробуйте сделать еще один пропил. Продолжайте вращать очень немного, пока ваша бензопила Craftsmen Chainsaw не сможет разрезать кусок дерева плавно, без дыма.

Ремонт карбюратора бензопилы Stihl

Перед разборкой карбюратора важно очистить его, протерев бумажными салфетками, а также удалив рыхлую грязь.

  1. Начните со снятия пластины, закрывающей диафрагму, и проверьте, правильно ли она используется. Снимите прокладки и поместите их в том порядке, в котором вы их разобрали. Переверните карбюратор и снимите вторую крышку после ослабления винта с головкой Philips. С этой стороны будут открыты прокладка и экран. Кроме того, сложите их в том порядке, в котором вы их разбирали.
  2. Перед заменой прокладок может потребоваться очистить или заменить топливную сетку и игольчатый клапан. На этом этапе нужно быть осторожным, так как компоненты здесь маленькие, они могут упасть и потеряться.Вы увидите качельку, удерживаемую винтом с головкой Philips. Положите большой палец на сторону коромысла, ближайшую к карбюратору. Ослабив и удалив винт, медленно уберите большой палец и соберите иглу, винт, пружину и коромысло. Вы можете разместить эти крошечные компоненты на магнитной поверхности.
  3. Теперь вы можете очищать карбюратор с помощью любого съемника прокладок с помощью очистителя. Смочите его и дайте очистителю пройти через все проходы в карбюраторе.
  4. После очистки или замены любого компонента, который вам нужно было заменить, вы можете начать сборку карбюратора.Начните с установки экрана. Теперь верните игольчатый клапан, сначала вернув небольшую пружину на место. Вставьте иглу обратно в рычаг качалки. Вставьте коромысло и иглу обратно в карбюратор. Опять же, нажмите большим пальцем на сторону качельки, чтобы установить винт Philips.
  5. Переходя к прокладкам, вы просто выравниваете отверстия и кладете их обратно, переворачивая их. Проделайте то же самое с другой стороной. Установите на место детали прокладки, перевернув их.
  6. Теперь карбюратор полностью собран. Вы можете установить его обратно на бензопилу, сначала повторно прикрепив газовую трубку и трос газа. Газовая труба является самой длинной из двух трубок и соединяется с черной зазубриной. После того, как эти две детали будут повторно присоединены, карбюратор можно установить на резьбовой шпильку. Хромированная зазубрина совмещается с импульсной трубкой и сама прикрепляется к ней. Теперь затяните гайки.
  7. Наконец, вам нужно повторно соединить провод дроссельной заслонки с курком. Если ни один из регулировочных винтов не был повернут в процессе восстановления, карбюраторы должны быть исправны и исправны.

Надеюсь, это руководство было полезным. Бензопилы могут быть сложными в ремонте и обслуживании, если вам это кажется слишком сложным, возможно, пришло время для изменений, начните с просмотра нашего руководства по покупке бензопилы, чтобы облегчить жизнь.

Регулировка натяжения цепи бензопилы

Этот пост может содержать партнерские ссылки, поэтому я зарабатываю комиссию.

Правильное натяжение цепи бензопилы почти так же важно, как и ее острота.

Слишком тугая цепь не вгрызается в дерево и преждевременно изнашивает ведущую звездочку, поскольку создает слишком большое натяжение самой звездочки.

Когда вы думаете о цепи бензопилы, это, по сути, овал.

Поскольку двигатель перемещает цепь с высокой скоростью, этот овал хочет превратиться в круг.

Центробежная сила оказывает давление на две части пилы ....... конец шины и ведущую звездочку .

Итак, если ваша цепь слишком натянута, физикам не понадобится много времени, чтобы повредить вашу пилу.

Слишком слабая цепь - тоже опасный сценарий.

Ослабленная цепь может сорваться с перекладины и удариться обратно к вам, возможно, порезав ваши руки или ноги.

Правильное натяжение цепи аналогично питомнику Златовласки.

Не нужно слишком туго, но и слишком свободно. Вы хотите именно то, что вам нужно, .

Как правильно отрегулировать натяжение цепи бензопилы

Правильно отрегулированная цепь должна упираться в нижнюю часть шины.

Вы не хотите, чтобы цепь провисала, но не хотите, чтобы она была настолько натянутой, что это может повредить пилу, когда она вращается вокруг шины.

Для начала посмотрите на свою цепочку.Если вы видите, как цепь провисает снизу шины ... она слишком свободна .

С другой стороны, если вы дергаете за цепь, и она не легко отделяется от шины ....... это слишком туго.

Слишком слабая цепь бензопилы

На этом фото показана слишком ослабленная цепь бензопилы.

Обратите внимание, как он провисает от планки?

Цепь в этом случае легко соскочит с шины, что может привести к травме.

Цепь бензопилы слишком натянута

На этой фотографии показана слишком тугая цепь.

Обратите внимание, когда я натягиваю цепь, ей не так много "отдачи"?

Такая цепь не вгрызается в дерево и преждевременно изнашивает ведущую звездочку или кончик пильного полотна.

Как отрегулировать натяжение цепи

Обычно у большинства пил есть два варианта регулировки цепи.

Бензопилы Stihl обычно имеют регулировочный винт между стержнем и собачкой на пиле.

Он обращен к передней части пилы, к кончику пильного полотна.

Пилы Husqvarna, напротив, обычно имеют регулировочный винт на внешней стороне крышки пильного полотна между двумя гайками крышки пильного полотна.

Обе версии настраиваются одинаково.

Чтобы отрегулировать натяжение цепи бензопилы, сначала ослабьте гайки пильного полотна.

Ослабление гаек прутка позволяет добиться двух результатов.

Во-первых, он позволяет шине двигаться вперед, когда вы регулируете натяжной винт, который натягивает цепь. Во-вторых, он позволяет штанге двигаться вверх и вниз.

Некоторые шины бензопилы могут перемещаться вверх и вниз на дюйм, что резко изменяет натяжение вашей цепи.

Чтобы правильно отрегулировать натяжение цепи бензопилы, вам нужно отрегулировать натяжение, когда вы тянете вверх штангу .

Подумайте об этом так: когда вы разрезаете бревно и толкаете его вниз, он заставляет ваш стержень подниматься.

Это вызывает провисание цепи.

Газовая бензопила Husqvarna 20 дюймов 450 Rancher II

Регулируя вашу цепь в «верхнем» положении, она устраняет провисание цепи при резке из-за того, что шина уже находится в верхнем положении.

Это почти занимает три руки, но возможно всего двумя .

Для начала ослабьте гайки крышки пильного полотна.

Затем возьмитесь за руку и потяните за шину бензопилы.

Мне нравится упираться предплечьем в тормоз цепи (защита руки) и рукой тянуть вверх за штангу.

Это дает мне хорошую точку рычага, чтобы легко удерживать натяжение штанги вверх.

Затем возьмите отвертку или бензопилу и отрегулируйте цепь так, чтобы она не провисала, а при натяжении она снова возвращалась на шину.

Когда вы получите идеальное натяжение и все еще удерживаете штангу, затяните гайки крышки штанги, которые фиксируют штангу на месте .

Чтобы проверить правильность натяжения цепи, после того, как вы затянули гайки крышки пильного полотна, просто потяните цепь вверх и посмотрите, сколько она дает.

Достаточно немного практики, но как только вы найдете нужное натяжение, отрегулировать натяжение цепи бензопилы станет действительно легко.

На фото ниже показана правильно отрегулированная цепь бензопилы.

Я не тяну очень сильно, и цепь отделяется от шины, но когда я отпускаю ее, она легко втягивается и остается прочно закрепленной на шине.

Теперь, когда ваша цепь правильно отрегулирована с шиной в верхнем положении, когда вы делаете разрез в бревне вниз, это не заставит вашу шину подняться и ослабить цепь.

Натяжение цепи бензопилы - общее

Если вы хотите правильно натянуть цепь бензопилы, запомните следующие шаги.

Ослабьте гайки пильного полотна, чтобы можно было легко регулировать винт натяжения цепи.

Потянув вверх за конец шины, отрегулируйте цепь, чтобы она не провисала и держалась за нижнюю часть шины .

Я люблю тянуть за цепочку для справки.

Он должен без особых усилий «оттолкнуться» от стержня на 1/4 дюйма.

Наконец, продолжая удерживать конец шины, затяните гайки шины.

Правильное натяжение цепи бензопилы безопаснее, она лучше режет и продлевает срок службы как вашей бензопилы, так и вашей цепи.

Как отрегулировать карбюратор бензопилы без шины и цепи | Руководства по дому

Лучше всего регулировать карбюратор бензопилы, когда шина и цепь прикреплены, потому что звуки, издаваемые пилой, помогают определить наилучшие настройки. Однако, если вы находитесь в процессе тщательной чистки и технического обслуживания, возможно, вы захотите отрегулировать перед соединением шины и цепи. Нет причин, по которым вам не следует этого делать, но особенно важно иметь в наличии тахометр для измерения скорости двигателя.Цифровой тахометр прост в использовании; просто поместите его рядом со свечой зажигания, чтобы получить показания.

Снимите воздушный фильтр и очистите или замените его. Если вы производите регулировку с грязным фильтром, двигатель будет работать на обедненной смеси, когда вы дойдете до его очистки.

Замените топливо, если оно старше шести месяцев. Независимо от того, меняете ли вы топливо или нет, полностью заправляйте бензобак. Выполнение регулировки на полупустом баке может сделать топливную смесь слишком богатой при следующей заправке топливного бака.

Запустите пилу и дайте ей поработать от 3 до 4 минут, чтобы она прогрелась. Найдите регулировочные винты карбюратора. Обычно они находятся рядом с воздушным фильтром, и вы должны увидеть их три. Обычно они обозначаются буквами «I», «L» и «H» для регулировки холостого хода, низкой и высокой скорости соответственно.

Поворачивайте винт холостого хода по часовой стрелке с помощью отвертки с плоским жалом, пока звездочка цепи не начнет вращаться. Открутите винт, пока звездочка не остановится, затем попробуйте повернуть его как можно дальше по часовой стрелке, не заставляя звездочку вращаться.Тахометр должен показывать от 2500 до 3500 об / мин.

Затем отрегулируйте винт низкой скорости. Поверните его по часовой стрелке, пока двигатель не начнет работать необычно быстро, и запомните это положение. Поверните его в другую сторону, пока двигатель не начнет работать с большой нагрузкой и брызгать, затем поверните его на полпути между этими точками.

Включите дроссельную заслонку, чтобы отрегулировать высокую скорость. При работающем двигателе на полных оборотах поверните регулировочный винт по часовой стрелке до тех пор, пока двигатель не начнет гоняться.В этот момент топливная смесь обеднена. Поверните винт в другую сторону, чтобы впустить больше газа в камеру сгорания - звук двигателя должен быть более полным. Обратите внимание на эту позицию.

Поворачивайте винт против часовой стрелки, пока двигатель не начнет глохнуть, затем поверните его обратно до точки, при которой двигатель начнет работать плавно. Это должно быть немного раньше той настройки, которую вы отметили ранее. Проверьте скорость двигателя с помощью тахометра. Она не должна быть больше максимальной рекомендованной скорости для вашей пилы.Для большинства пил это около 13000 об / мин.

Отрегулируйте винты холостого хода и малой скорости после установки винта высокой скорости.

Справочная информация

Предупреждения

  • Регулировка высокоскоростного винта для подачи слишком бедной смеси может привести к слишком быстрой работе двигателя и его сгоранию. Чтобы избежать этого, найдите руководство по эксплуатации вашей пилы на веб-сайте производителя и проверьте спецификацию на максимальную частоту вращения двигателя. Не превышайте эту скорость.

Писатель Биография

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук.Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Решенные частые проблемы с бензопилой

Бензопилы

являются одними из самых эффективных электроинструментов. Немногие могут перевезти несколько сотен тонн древесины с минимальными усилиями. От валки деревьев до рубки дров и резьбы по дереву - высококачественная универсальная бензопила - лучший друг арбориста.

Любой, кто знаком с бензопилами, знает, что они требуют регулярного технического обслуживания для поддержания их в отличном состоянии. Случайно пропустите обслуживание кое-где, и у любой бензопилы могут начаться проблемы. Вот почему мы составили это полезное руководство.

От проблем с запуском двигателя до двигателя бензопилы, который не работает должным образом, могут быть три основные причины. Чтобы помочь вам вернуться к работе как можно скорее, мы рассмотрим наиболее распространенные проблемы и способы их решения.

Двигателям

для работы требуются эти три компонента

От двигателя, который не запускается, до двигателя с плохими рабочими характеристиками, есть три основных области, которые следует исследовать в первую очередь, чтобы устранить легкие элементы. Эти области с их основными связанными компонентами:

Топливо - карбюратор, топливный фильтр, топливная смесь, шланги, груша праймера, сапун

Свеча зажигания, блок зажигания, HT и короткий провод, выключатель, маховик

Воздух - воздушный фильтр, карбюратор, коллектор, глушитель, шланги, сапун

Каждый из этих компонентов должен быть в хорошем рабочем состоянии, чтобы бензопила могла запускаться и работать плавно, а также обеспечивать мощность, эффективность и надежность новой бензопилы.

10 базовых проверок

  1. Потяните за трос стартера, чтобы проверить, проворачивается ли двигатель и достаточна ли компрессия.
  2. Проверить качество топлива и правильность смеси - порекомендовать заменить на известную смесь.
  3. Проверить топливный фильтр на предмет засорения.
  4. Проверить заборник подачи топлива и шланг на предмет засоров и трещин из-за возраста.
  5. Проверить воздушный фильтр на предмет засорения.
  6. Проверьте правильность настроек карбюратора (включая регулировку холостого хода).
  7. Проверить наличие искры.
  8. Проверить электрод свечи зажигания на износ или нагар и отрегулировать зазор.
  9. Проверьте экран искрогасителя глушителя, при его наличии визуально проверьте шланги, коллектор и прокладку основания цилиндра на предмет утечек.
  10. Снимите выхлопную систему, чтобы проверить, нет ли задира поршня или повреждения кольца, если сжатие кажется недостаточным.

Проверка подачи топлива

Обычно вам необходимо выполнить три проверки, связанных с топливом.К ним относятся проверка самой топливной смеси, проверка на наличие засоров или трещин в трубопроводах и проверка настроек карбюратора бензопилы.

Начните с опорожнения топливного бака и замены его хорошо известной топливной смесью хорошего качества. Если ваша бензопила долгое время стояла с топливом в баке, она может быть загрязнена. Узнайте, как смешивать двухтактное топливо здесь.

Если вы обнаружите, что топливный фильтр забит, вам может помочь очиститель топливной системы.Очиститель топливной системы добавляется в топливный бак и оставляется на несколько часов. Затем вам нужно запустить бензопилу, чтобы равномерно распределить очиститель топливной системы по двигателю. Если есть засоры, это поможет их удалить.

Топливный фильтр помогает подавать топливо в двигатель из топливного бака. Он подключается к внутренней топливной магистрали и предотвращает загрязнение топлива древесной стружкой, маслом и грязью. Топливопровод подключен к карбюратору, который находится рядом с дроссельной заслонкой в ​​задней части бензопилы.Проверьте этот топливопровод, чтобы убедиться, что он не треснут и не сломан, так как с возрастом они могут стать хрупкими.

Поскольку топливный фильтр подсоединен к топливной магистрали, вам нужно будет немного вытащить топливную магистраль, чтобы открыть ее. Следите за тем, чтобы не тянуть слишком сильно. Если топливный фильтр поврежден или заблокирован, его можно снять и заменить новым фильтром. Просто снимите старый фильтр, закрутите новый и вставьте обратно в корпус бензопилы.

Проверка воздушного потока

Воздушный фильтр бензопилы - это легкие инструмента.Фактически, в среднем, всего за одну минуту использования бензопилы потребуется столько же воздуха, сколько человек вдыхает за шесть часов. Когда воздушный фильтр забивается, количество воздуха, которое может достичь камеры сгорания, резко уменьшается. Это может привести к снижению производительности, разбрызгиванию и невозможности запуска. Представьте, что вы пытаетесь бежать в течение 60 секунд, задерживая дыхание; это будет нелегко.

Если воздушный фильтр засорен, лучше всего его заменить.Воздушный фильтр бензопилы удаляет воздушные загрязнения, попадающие в камеру сгорания бензопилы. Используя руководство по эксплуатации вашей бензопилы, найдите фильтр и проверьте его на наличие отложений. Также следует проверить глушитель.

Глушитель используется для уменьшения шума, производимого электроинструментом. Сжатый воздух - отличный способ удалить излишки нагара после его удаления из двигателя. При проверке глушителя следует также убедиться, что экран искрогасителя глушителя, предотвращающий возгорание глушителя, также чистый и на нем нет скоплений мусора.

Наконец, проверьте все шланги и прокладки, чтобы убедиться, что ничего не ослабло.

Проверка искры

Без искры топливо не воспламеняется, и бензопила не запускается. К счастью, это один из самых простых способов проверить бензопилу.

Проверить наличие искры. Найдите свечу зажигания на бензопиле и снимите крышку. Снимите свечу зажигания с цилиндра и прикрепите к ней провод свечи зажигания.Не вставляйте свечу зажигания обратно в цилиндр. Коснитесь наконечником электрода свечи зажигания металлической поверхности двигателя и потяните за шнур стартера. Если вы видите искры, свеча зажигания исправна.

Если вы не видите искры, проверьте электрод свечи зажигания на наличие нагара, повреждений или износа, а также на правильность зазора. Тщательно протрите свечу зажигания влажной тканью и дайте ей высохнуть перед повторной проверкой.

Если свеча зажигания дает искру, а у вас все еще возникают проблемы с запуском бензопилы, пора проверить зазор.Зазор свечи зажигания - это воздушный зазор между заземляющим электродом и центральным электродом. Если зазор слишком мал, искра изо всех сил пытается воспламенить топливно-воздушную смесь. Если зазор слишком велик, искра может затруднить его преодоление.

Со временем электроды изнашиваются из-за постоянного искрения. Это может привести к увеличению зазора и затруднить запуск бензопилы. Если зазор кажется слишком большим, хорошей идеей будет замена свечи зажигания.

Установка карбюратора бензопилы

Если вы все еще испытываете проблемы после попытки решения вышеуказанных проблем, пора взглянуть на карбюратор.

Для начала положите бензопилу на прочную и ровную поверхность. Включите бензопилу и дайте ей прогреться примерно пять минут. Рядом с тросом на корпусе бензопилы вы найдете три различных регулировочных винта. Рядом с каждым винтом выбита буква.

Регулировочные винты работают путем точной настройки карбюратора.Думайте о них как о гитарных струнах. Если они не настроены идеально, звук и производительность будут отключены. Буквы на винтах обозначают высокий (H), низкий (L) и холостой ход (T). Винт H регулирует воздушно-топливную смесь при высоких оборотах, а винт L делает то же самое при низких оборотах. Винт T регулирует, сколько топлива подается в карбюратор на холостом ходу, пока не будет нажата дроссельная заслонка.

Винт

L - При работающей бензопиле возьмите отвертку и поверните винт L по часовой стрелке. Поворачивайте его до тех пор, пока двигатель почти не перестанет вращаться.Затем начните медленно поворачивать регулировочный винт против часовой стрелки, пока не услышите, как двигатель работает на холостом ходу плавно. Заведите двигатель и проверьте, есть ли хороший, плавный и отзывчивый набор оборотов. Продолжайте регулировать винт L до тех пор, пока двигатель не начнет плавно разгоняться.

Т-винт - Затем найдите Т-винт. Этот регулировочный винт отвечает за регулировку холостого хода бензопилы. Начните с поворота винта T по часовой стрелке, пока цепь бензопилы не начнет двигаться. Как только вы заметите его движение, медленно поверните Т-винт против часовой стрелки, пока цепь бензопилы не остановится.Двигатель должен продолжать плавно работать на холостом ходу, при этом цепь не должна двигаться вокруг пильного полотна.

H-винт - Последний шаг - отрегулировать H-винт. Вверните его против часовой стрелки, пока винт не остановится естественным образом. Не пытайтесь заставить его выходить за пределы этой точки. Вы заметите, что двигатель работает грубо. Затем вы хотите начать вращать винт H по часовой стрелке до тех пор, пока двигатель не будет работать ровно. Слегка нажмите на курок дроссельной заслонки. Из выхлопной трубы не должен выходить дым, а двигатель должен легко разгоняться.

Проверка на наличие проблем со сжатием

Если ваша бензопила не запускается, когда вы тянете за шнур стартера, и вы проверили вышесказанное, возможно, проблема со сжатием. У бензопилы есть несколько движущихся частей. Чтобы эти части оставались в движении, требуется определенное сжатие.

Компрессия создается двигателем через картер и камеру сгорания. Когда сжатие слишком низкое, вы можете столкнуться с уменьшением мощности или полным отключением, потому что двигатель не может поддерживать достаточное давление в цилиндре для эффективной работы.Простой способ проверить низкое сжатие - поставить бензопилу на землю и использовать веревку стартера, чтобы поднять ее.

Хорошее сжатие предотвратит вытягивание веревки. Вы должны быть в состоянии осторожно поднимать вес бензопилы за пусковой шнур. Если вы заметили, что веревка медленно растягивается, то сжатие бензопилы, скорее всего, низкое и требует более точной проверки.

Чаще всего утечка воздуха возникает на сальниках коленчатого вала. Повреждение поршня или поршневых колец также может быть причиной проблемы.

Поршневые кольца содержат циклическое давление, гарантируя, что сила сгорания тратится на толкание поршня вниз во время рабочего хода. В случае утечки давление цикла может просочиться в картер, что приведет к нехватке мощности или может вообще не запуститься двигатель.

Вы всегда должны обращаться к руководству пользователя на протяжении всего процесса. Если вам неудобно ремонтировать бензопилу самостоятельно. Позволить профессионалам позаботиться об этом за вас - хорошая идея.

Настройка бензопилы - от Timberwolf190

Настройка бензопилы - от Timberwolf190 - TREEKIT
  • Дом
  • Блог
  • Настройка бензопилы - от Timberwolf190

Настройка бензопилы

Настройка бензопилы - это навык, который, если его усвоить, относительно легко сделать.Действительно, некоторые современные пилы теперь доступны с функцией автонастройки. Но если вы пока придерживаетесь старой школы, вот пошаговое руководство, основанное на одном, которое я получил недавно в колледже:
Перед началом процесса проверки;
  • У вас есть правая отвертка.
  • В баке достаточно нужного топлива.
  • Пила и особенно воздушный / топливный фильтры чистые.
  • Цепь правильно натянута, не деформирована, смазана и острая.
  • На шине нет точек защемления, и цепь свободно проходит по носу.
  • Рабочая зона безопасна, под перекладиной нет препятствий и используются соответствующие СИЗ.

Настройка бензопилы
  • Установите винты смеси L и H в соответствии с настройками производителя. (Можно найти в руководстве, а иногда и у левых винтов на карбюраторе)
  • Запустите и прогрейте пилу.
  • Отрегулируйте холостой ход примерно до 2000 об / мин с помощью винта с маркировкой LA или T (вдвое больше, чем средняя скорость холостого хода легкового автомобиля).
    NB При этой скорости цепь должна быть неподвижной. В противном случае натяжение слишком слабое или сцепление включается слишком рано.

Регулировка смеси низкого давления

  • Медленно поверните винт низкого уровня смеси по часовой стрелке при работающем двигателе (двигатель должен сначала увеличивать, а затем уменьшать обороты).
  • Затем поверните винт низкого уровня смеси против часовой стрелки (скорость вращения двигателя сначала должна увеличиваться, а затем уменьшаться).
  • Затем поверните винт низкого уровня смеси по часовой стрелке до тех пор, пока не будет достигнута максимальная скорость двигателя.
  • Затем поверните винт Low против часовой стрелки еще на 10 минут (на воображаемом циферблате).
Проверить ускорение
  • Это должно быть быстро и без колебаний.
  • Если двигатель все же колеблется, немного поверните винт низшей передачи против часовой стрелки и повторите проверку.
    NB (против часовой стрелки = больше топлива).
  • При необходимости отрегулируйте холостой ход до 2000 об / мин.
    Сделайте глоток кофе.
    Отрегулируйте высокую смесь

Регулировка натяжения цепи бензопилы - Справочный центр Champion

Обновлено 2 года назад от Хуан Велес

1
-90-50-2

Подходит для следующих моделей: 100283 (бензопила 16 дюймов), 100XXX (бензопила 18 дюймов).

Пожалуйста, внимательно прочтите инструкции перед выполнением обслуживания.

* Технические характеристики, описания и иллюстрации соответствуют действительности, известной на момент публикации, но могут быть изменены без предварительного уведомления.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

  • Чтобы снизить риск травмы, пользователь должен прочитать и понять руководство оператора перед использованием этого продукта.
  • ЗАПРЕЩАЕТСЯ регулировать бензопилу без предварительной остановки двигателя, убедившись, что все движущиеся части остановились, и отсоединив провод свечи зажигания.
  • Ожоги от горячих частей - дайте устройству остыть в течение 30 минут, прежде чем прикасаться к горячим частям.
  • Травма от движущихся частей.
  • Чтобы снизить вероятность возгорания или взрыва, будьте осторожны при работе с бензином. Держите сигареты, искры и пламя подальше от любых деталей, связанных с топливом.

Необходимые инструменты

Гаечный ключ (входит в комплект)

Комбинация

Перчатки для тяжелых работ

Цепная пила из картона

Запрещается хранить бензопилу с топливом или цепным маслом в баках.Топливо и масло следует добавлять только перед использованием.

  1. Чтобы бензопила могла безопасно и эффективно резать, цепь должна иметь надлежащее натяжение. Если цепь будет слишком натянута, это не только снизит мощность двигателя из-за повышенного трения, но и возникнет риск разрыва цепи. Если цепь слишком ослаблена, она может соскользнуть с шины и серьезно травмировать оператора.
  2. Поместите прибор на кусок картона. Снимите гайку крышки воздушного фильтра (поверните ее против часовой стрелки), снимите крышку воздушного фильтра и отложите ее в сторону.
  3. Отсоединить провод свечи зажигания.
  4. Ослабьте гайки на шине бензопилы ровно настолько, чтобы регулировку шины можно было выполнять без самостоятельного движения шины.
  5. В рабочих перчатках слегка приподнимите шланг шины и поверните натяжной винт по часовой стрелке до тех пор, пока цепь не будет провисать. (См. Рисунок №6.)
    Примечание: Если регулировочный винт перемещается с трудом, ослабьте гайки на стержне (шаг №4) еще немного.
  6. Изображение, показывающее, что цепь провисает.
  7. Выполните мгновенный тест. Удерживая бензопилу в одной руке, возьмитесь за цепь по центру верхней части полотна бензопилы двумя пальцами свободной руки. (Всегда надевайте плотные перчатки и защитные очки при выполнении этого теста.) Снимите цепь с шины, а затем быстро отпустите ее. Правильно натянутая цепь быстро вернется в исходное положение вокруг верхней части шины и не покажет никаких признаков провисания в нижней части шины, как показано на рисунке №1.
  8. Всегда надевая тяжелые рабочие перчатки, возьмитесь за цепь и потяните ее к носу бензопилы, чтобы обеспечить свободное движение цепи.Правильно натянутая цепь по-прежнему должна немного болтаться на направляющей бензопилы. , но цепь должна быть достаточно натянутой, чтобы вы не могли вытащить ведущие звенья из передней части шины.
  9. Затяните две гайки на шине бензопилы. При использовании динамометрического ключа затяните гайки с усилием 15 фунт-футов. или 20,33 Нм. Замените провод свечи зажигания и замените кожух воздушного фильтра.
  10. Для регулировки потока масла в бар, пожалуйста, обратитесь к Техническому бюллетеню 1
  11. -90-50-2 Регулировка потока масла бензопилы.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
