Разводка воды в частном доме – монтаж водоснабжения своими руками

Обустроить систему водоснабжения частного дома своими руками может даже неопытный мастер. Производители современной водопроводной арматуры сделали все возможное для упрощения технологии стыковки элементов водопровода. А мы расскажем вам о порядке монтажа домашнего водопровода – от разметки линий до пуска воды в краны.

Как устроен бытовой водопровод

В большинстве случаев водоснабжение частного дома базируется на автономном источнике питьевого качества. Это может быть колодец или скважина. Поэтому внутренний водовод в доме начинается от насосной станции, а точнее, от первого запорного вентиля, отсекающего напорный узел от разводки.

За этим вентилем расположены ветка холодной воды и линия горячего водоснабжения (ГВС). И в большинстве случаев линия ГВС формируется на основе ответвления от холодного трубопровода, которое заходит в нагревательный прибор, генерирующий горячую воду.

Насосная станция — основа внутреннего водопровода в доме

Источники потребления – краны, смесители, посудомоечные и стиральные машинки, сливные бачки и прочее – подключаются у холодной и горячей веткам с помощью отводов, врезанных в главную горячую или холодную трубу или коллектор.

В последнем случае потребитель вынужден купить больше трубопроводной арматуры. Однако использование водяного коллектора убережет вас от скачков давления в сети. Проще говоря: вас не ошпарит кипятком в душе после того, как кто-то использует сливной бачок.

Стыки отводов и центральной линии обыгрываются с помощью тройников. Повороты (угловые сопряжения) оформляют с помощью уголков. В целях облегчения процесса ремонта в отвод к источнику потребления врезают запорный вентиль. Он позволяет не отключать воду во всем доме в случае ремонта одного крана.

Как видите, типовая разводка водопровода в частном доме устроена очень просто. Собрать такую сеть может любой начинающий слесарь. А начинать конструирование подающей воду сети нужно с вычисления метража труб и количества соединительных и запорных фитингов.

Как подсчитать метраж труб и число фитингов

Если водопровод базируется на главной трубе, то разводка воды в частном доме начинается с прокладки центральной линии, опоясывающей строение по периметру. Метраж труб в этом случае равен удвоенной сумме всех дома (двум периметрам).

С коллектором дело обстоит сложнее. В этом случае отдельная линия будет идти к каждому крану. Поэтому метраж в данном случае можно определить только по натурной схеме, нарисовав на стенах линии, вдоль которых будет уложена разводка. После завершения рисунка замерьте длину линий и запишите метраж холодной и горячей ветки.

Перед закупкой труб и фитингов нужно составить схему разводки

Если вы строите водопровод своими руками, натурная схема разводки не помещает в любом случае. Возьмите в руки синий и красный мелки и нарисуйте траекторию укладки холодных и горячих труб на стенах, обозначив произвольными значками положения тройников, уголков и запорных вентилей. Этот рисунок поможет не ошибиться с метражом труб и числом вентилей, а при монтаже его можно использовать в качестве контура для укладки фиксирующих элементов, удерживающих трубы на стене.

Число угловых фитингов определяем по поворотам (угловым сопряжениям). Количество вентилей рассчитывают по источникам потребления (по одному на источник плюс еще один, если речь идет о смесителе). Тройники считают только при обустройстве водопровода на базе центральной линии, определяя их число по количеству вентилей.

После того подсчета и последующей закупки арматуры и фитингов вы можете сделать разводку воды в любом частном доме буквально за сутки. А как это делается, мы расскажем дальше, обговорив отдельно и холодную, и горячую ветвь водопровода.

Как сделать разводку линии холодной воды

Монтаж холодного водопровода в частном доме начинается с установки коллектора. Этот узел ставят в зоне кухни, если она расположена поблизости от туалета и ванной комнаты. В ином случае коллектор ставят ближе к санитарной зоне. Причем эту работу легко выполнить своими руками – для этого нужно сделать следующее:

Покупаем коллектор, число отводов которого равно количеству источников потребления.
Закрепляем его на стене, используя винтовые хомуты с ножкой-саморезом или кронштейны на корпусе распределителя.
Прокладываем от центрального вентиля водопровода до впускного патрубка коллектора металлопластиковую трубу диаметром ¾ дюйма, используя для сопряжения цанговые фитинги.
Применив те же фитинги, обустраиваем отводы диаметром ½ дюйма от коллектора к точкам потребления, укладывая трубы в зоне плинтуса. Причем между трубой и коллектором следуют установить вентиль, запирающий каждый отвод.

Дотянув отвод под раковину (бачок, поддон или ванну), оформляем вертикальный участок, поднимая трубу над полом на 50 см.
Соединяем трубу и кран (смеситель или бачок) сильфонным или армированным шлангом.

В финале мы монтируем кран на раковину, подключаем слив в канализацию. И повторяем эту операцию со всеми точками потребления. На этом монтаж холодной ветки можно считать завершенным.

Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

Как сэкономить на монтаже водопровода

Монтаж системы водоснабжения в частном доме обойдется намного дешевле, если вы будете придерживаться нескольких советов. Во-первых, откажитесь от использования фитингов-уголков. Металлопластиковую трубу можно согнуть по 25-сантиметровому радиусу, вписав в любой поворот.

Во-вторых, особые коллекторы с запорными узлами на каждом выходе помогут сэкономить на вентилях, монтируемых под каждым входом в кран или смеситель. В-третьих, продумайте месторасположение разветвителя потока. В идеале он должен стоять между кухней и ванной. Но если в ванной комнате больше кранов, то коллектор лучше сместить туда. В этом случае вы потратитесь только на один кухонный отвод.

В-четвертых, если распределитель и потребляющий прибор разделяют 2-2,5 метра, то вместо трубопроводной арматуры вы можете использовать армирующий или сильфонный шланг соответствующей длины. В-пятых, выбирая между металлопластиком и полипропиленом – голосуйте за первый вариант. Полипропиленовые трубы монтируют с использованием особого сварочного аппарата или дорогих электрических муфт. Поэтому к такой работе придется привлечь профессионалов. Кроме того, полипропилен не гнется как металлопластик.

Если вы прислушайтесь к этим советам, то вам удастся сэкономить до 10-15 процентов от стоимости расходных материалов.

разводка воды для частного дома своими руками: составление схемы, монтаж

Разводка воды в частном доме.

Чтобы создать автономную систему канализации в доме, следует хорошо разбираться в особенностях монтажа трубопровода.

Разводка водопровода в частном доме должна быть выполнена по всем правилам, чтобы не приводить к повышению давления, неполадкам в работе всей системы.

Перед прокладкой труб разрабатывают подробную схему разводки, которая учитывает все нюансы расположения приборов в доме.

Содержание статьи:

Разновидности схем водопроводной разводки

Различают два способа проведения разводки водопровода, в зависимости от подключения приборов:

1.последовательно.

2.параллельно.

Выбирая схему трубопровода для воды, опираются на число постоянно приживающих людей в доме, частоту употребления водопроводом.

Выделяют смешанный метод прокладки труб, когда смесительное устройство подводят к трубам с помощью коллектора, далее вся сантехника подключается последовательно.

Последовательный тип подключения

Данный тип называют тройниковым. Он представляет собой отведение трубопрокатов от сантехники к стояку в порядке очереди. Первым делом прокладывают общие патрубки, далее, применяя тройники, отводят ветки до каждого прибора.

Данный метод считается экономным, при его монтаже требуется меньше труб, дополнительных элементов. Монтаж отличается простотой. Разводка имеет компактный вид, трубы легко убрать под отделку.

Внимание! Применяя данную схему, можно ощутить снижение напора воды при использовании водопровода одновременно несколькими людьми.
Последовательная схема подходит для установки в квартирах, в домах, где проживают временно, либо небольшое количество жильцов.
Вода по трубам распределяется неравномерно, если системой пользуются ни один человек. Давление самой удаленной точки будет низким.
Если придется ремонтировать либо подключать прибор, то надо будет перекрывать воду во всем здании.
В частном доме, где проживает много человек, расход воды высокий, следует устанавливать разводку параллельного вида.

Параллельная разновидность подключения

Данный тип водопровода отличается подведением каждой трубы к основному коллекторному устройству от любой точки водозабора. Под системы с горячей и холодной водой организуются отдельные коллекторы.

Параллельный водопровод отличается большим количеством трубопрокатов, их тяжело замаскировать во время укладки.

Все водозаборные точки равномерно снабжаются водой, не образуя перепады давления при их одновременном включении.

Коллектор представляет собой конструкцию, которая имеет один ввод и много выходов для жидкости. Число отверстий для выхода столько, сколько приборов в доме будет подключено к водопроводной сети.

Коллекторная конструкция, поставляющая холодную воду, устанавливается рядом с вводящим отверстием для трубопроката в здание, горячую воду — около выхода из нагревающего оборудования.

Перед коллекторной конструкцией ставят очищающий фильтр для грубых частиц, редуктор, контролирующий давление.

Внимание! На каждой трубе, идущей от коллектора устанавливается запорный кран, чтобы перекрыть воду при необходимости, не затронув функционирование других точек. Также можно установить отдельные регуляторы, для поддержания рабочего давления для каждой сантехники.

Разновидности по способу подачи жидкости

Монтаж систем водоснабжения любой воды можно проводить различными методами:

1.метод «глухой» разводки. Трубопрокат, подводящий воду к крайнему узлу, упирается в тупик. Проект экономит пространство с деньгами, однако не всегда удобна во время использования. Жидкость к крайнему узлу доходит долго, потому что сначала она достигает заглушки, а потом в кран.

2.метод разводки замкнутой циркуляции. Жидкость внутри сети двигается по кругу, к каждому узлу вода подается одинаковой температуры, быстро поступает в смесительное устройство при его открытии. Данный тип удобно использовать в горячем трубопроводе, чтобы не было перепадов температуры внутри системы.

Лучшим решением для монтажа водопроводной системы в частном доме считается применение комбинированной схемы. Холодную воду обустраивают с помощью глухого вида разводки, горячий водопровод циркуляционным методом.

Разработка схемы своими руками

Для правильно составленной схемы потребуется подробный план жилого помещения, в котором указывают все приборы сантехники.

Схему выполняют, придерживаясь одного масштаба, опираясь на настоящие размеры комнат. Подробный проект позволит верно подсчитать необходимый объем материалов, комплектующих деталей.

На схеме следует указать точное нахождение точек сантехники, длину водопровода, место расположения трубопрокатов, подающих воду, канализационные трубы, потому что обе системы располагаются рядом друг с другом.

В схему включают все фильтры, бойлер, насосы.

Важно! Схема не должна быть сложной, чтобы трубы не пересекались между собой. Канализационные и водопроводные контуры следует прокладывать рядом, чтобы спрятать их за одним коробом. Если трубы располагаются в полом, то тройники следует выводить перпендикулярно вверх.

Во время создания схемы стоит опираться не требования СНиП, действующие в России.

Основные точки системы

Стандартная схема водопроводной разводки, включающая скважину либо колодец, может прокладываться последовательным способом.

Схема содержит такие точки водопровода, как:
1.насос: погружной для колодца глубиной свыше восьми метров, поверхностный либо насосная станция.
2.переходные ниппели, чтобы соединять части системы, у которых сечение отличается от размера патрубка, выходящего из насоса.
3.клапан обратного действия, чтобы вода не вытекала из трубопровода, когда насос не работает, либо напор воды слабый.
4.трубы устанавливают из стали, полипропиленового материала, металлопластика. Материал зависит от разновидности прокладки труб: снаружи, внутри, скрыто, открыто, стоимости труб, легкости прокладки.

Внимание! Для трубопровода наружного типа требуется теплоизоляция.

5.арматура водоразборного типа соединяет трубы, перекрывает подачу воды, прокладывает их под наклоном. Состоит из фитингов, тройников, специальных розеток.

6.фильтры защищают приборы от грязевых частиц, содержащихся в воде, снижают количество соли, смягчают ее.

7.гидроаккумуляторный бак нужен для обеспечения хорошего напора, исключения постоянного реагирования насосного оборудования.

8.приборы группы безопасности контролируют давление в трубах, продлевают срок службы приборов.

Данные узлы монтируются в систему последовательно.

В загородном доме коллектор располагают в специальном строении, к примеру, котельной, либо в подвале, цокольном этаже.

Если дом в несколько этажей, то требуется установка коллектора на каждый этаж. В небольшом жилище коллектор располагают сзади бачка в санузле либо в шкафчике.

Для экономии средств коллекторную конструкцию устанавливают недалеко от всех приборов, в равной удаленности от каждого.

Как установить коллектор по направлению течения жидкости:

1.в месте стыка трубы, соединяющейся с коллектором, ставят затворный кран, чтобы отключать при авариях.

2.затем идет фильтр грубой очистки.

3.фильтр для мелких взвесей.

4.установка обратного клапана.

К трубе, подающей воду, подводят коллектор, у которого число выходов зависит от числа приборов сантехники.

Если не все выводы задействованы, то можно установить заглушки.

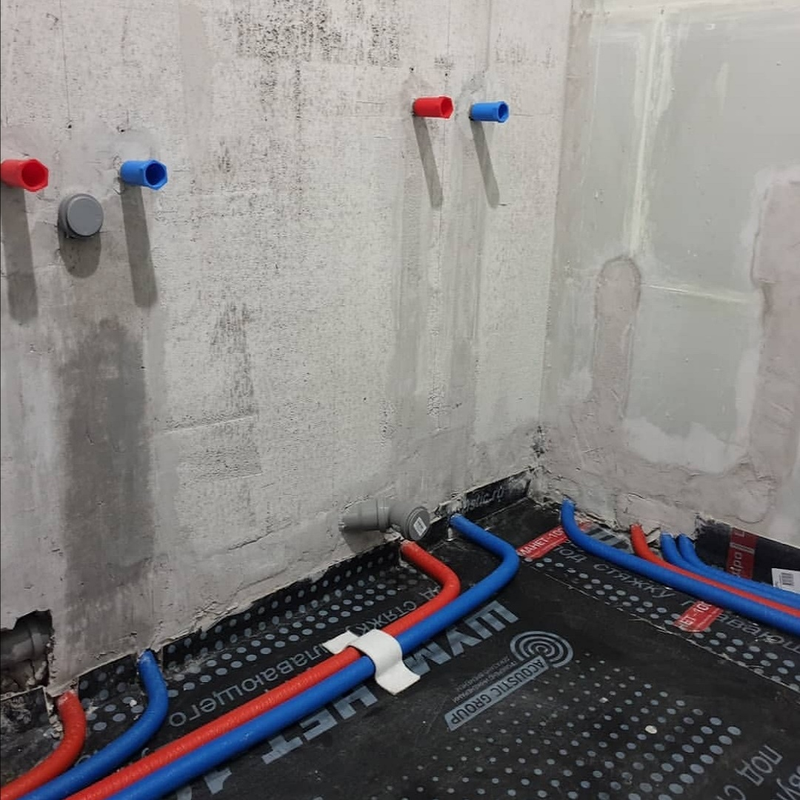

Особенности прокладки скрытой, открытой системы

Различают открытый и скрытый способ монтажа. Выбор полностью зависит от желания хозяина.

Закрытый тип считается эстетичным, экономит пространство до десяти сантиметров.

Все трубы в системе спрятаны от глаз. Полипропиленовые трубы применяют для прокладки данным методом. Контуры убирают в шторы в стене, либо строят гипсокартонную стену, которую отделывают облицовкой.

Если укладывают трубы в монолит, их покрывают кожухом, вставляя одну трубу в другую.

Если потребуется ремонт, то придется снять облицовку, затем заново отделывать – это считается недостатком метода. Протечки не сразу видны, поэтому может затопить весь дом. Скрытым методом укладывают трубы на прямых участках с цельными контурами, все стыки производят открытым методом. Участки с затворной арматурой оснащают дверцами, чтобы выполнять осмотр и ремонт оборудования, мест соединения.

Внимание! Скрытым методом можно укладывать трубы из меди, металлопластика либо полипропилена.
Укладку открытого участка совершают после отделочных работ, так как трубы не надо прятать за конструкциями. Данный метод делает доступным ремонт, обслуживание деталей.

Внимание! В открытом типе разводке сразу видны неполадки, протечки, что дает возможность быстро отремонтировать поломки.

Схема водоснабжения частного дома — основные составляющие

Водоснабжение — обязательная часть современного домовладения. Возможность в любое время пользоваться водой – не просто комфортное проживание, но требование санитарии, составляющая здорового образа жизни. Правильно разработанная и смонтированная схема водоснабжения частного дома способна работать десятки лет, постепенно дополняясь и при необходимости модифицируясь.

Краткое содержание статьи:

На даче, загородной усадьбе, где вода требуется для полива растений, разведения домашних животных, водопровод является частью технологической схемы хозяйства. От того, насколько эффективна его работа, во многом зависит благополучие жильцов.

Устройство столь важной составляющей требует скрупулезного подхода. Смонтировать водоснабжение в частном доме своими руками может получиться не всегда, но представлять, как оно устроено, принципы функционирования, уметь проверить качество монтажа — необходимо.

Основные составляющие систем водоснабжения

Внешний водопровод в частном хозяйстве включает:

Точку подключения системы – колодец, скважину, магистральную линию, проходящую по улице, родник, открытый водоем и т. п.
Наружные линии (магистрали). Как правило, их прокладывают в подземной траншее. Магистрали могут связывать и отдельные строения усадьбы, если это предусматривает схема подключения водоснабжения в частном доме.
Узлы ввода воды жилого дома, а также других зданий (сооружений) хозяйства (при их наличии).

Внутридомовая разводка, включающая инженерное оборудование, бывает трех типов:

последовательная или тройниковая;
коллекторная, которую иногда называют шлейфовой;
гибридная, представляющая сочетание первых двух.

Для экономии схема разводки воды частного дома, дачи или фермерского хозяйства нередко разделяется на два независимых контура: питьевого и технического водоснабжения. Первый обеспечивает санитарно-бытовые нужды жителей коттеджа, второй — полив огорода, а также водопой скота, если качество воды соответствует предусмотренным для этого нормам. Помимо холодного водоснабжения, в систему водопровода может входить контур ГВС.

Читайте также: Водоснабжение и канализация в частном доме

Точка подключения водопровода

Начало схемы водоснабжения загородного дома — источник воды. В черте города, при наличии развитой системы водоснабжения в регионе, где находится дом или дачный участок питанием служит централизованная магистраль.

Чтобы сделать подключение к магистрали необходимо выполнить следующие действия:

Получить разрешение с тех. условиями на присоединение от владельца магистрали — городского или районного управления сетями ВКХ.

Построить приямок (колодец, кессон) для размещения вентилей и водомеров. Для этого выкапывается яма, в которой он и монтируется из бетонных колец, пластика или керамического кирпича. Если подходящее сооружение уже есть, используют его.
Выполнить подключение или, как говорят сантехники — врезку. Для ее устройства магистраль перекрывается, но возможен вариант врезки и в действующую линию.
Смонтировать вентиль, позволяющий при необходимости перекрыть подачу воду на дом, и установить водяной счетчик.
На заключительном этапе представитель системы ВКХ опломбирует водомер, снимает показания, в некоторых случаях даже делает фото узла.
Далее заключается договор водопользования, где указывают лимит потребления воды, а также сброса стоков (при наличии централизованной канализации).

Параллельно засыпают пазухи колодца, ставят плиту перекрытия, смотровой люк. Прокладывают линию водопровода к дому.

Автономные источники в схеме водоснабжения частного дома

При отсутствии центрального водопровода используют автономные источники водозабора. К наиболее распространенным относят колодцы и скважины.

Важно! Согласно требованиям законодательства для размещения колодца или скважины требуется разрешение местных органов власти. Кроме того, если скважина глубже 5 метров, по закону полагается вводить ее в эксплуатацию, с получением лицензии.

Скважины бывают трех типов:

артезианские, глубиной свыше 50 м. Иначе их еще называют «на известняк», поскольку обычно подземные водяные линзы расположены в известковых породах.
на водоносный слой или, как еще говорят — «на песок». Такие скважины питаются верхней водой, насыщающей песчаные слои грунта;
игловая скважина, как и песчаная, рассчитана на забор воды из грунтовых водоносных слоев неглубокого залегания. Её главное отличие кроется в технологии устройства. Обычную скважину бурят или пробивают желонкой, с последующим погружением обсадной трубы. Скважина-игла выполняется забивкой специальной перфорированной трубы до самого водоносного слоя.

Неглубокие скважины имеют заметно меньший дебит (объем воды, который они дают за промежуток времени), чем артезианские. Последние способны давать от 3 м³/час (объем зависит от производительности насоса и диаметра скважины). Средний дебит скважины, использующей грунтовые воды – 0,5 м³/час.

Шахтные водяные колодцы используют на неглубоких водоносных слоях. Их максимальные глубины достигают немногим более 20 м. Однако даже колодцы глубже 10 метров сооружаются редко.
На участках также встречаются родники. Фактически — это естественные скважины созданные трещинами в земляной толще либо выходами водоносной породы на поверхность. Использование родника, как постоянного источника водоснабжения, возможно при достаточном дебите и хорошем качестве воды из него.
Открытые водоемы: пруд, озеро, протекающая рядом река – еще одна возможность добыть воду. Сюда же можно отнести накопительные резервуары для сбора осадков популярные в засушливых регионах. Однако такие водозаборы редко дают воду пригодную для питья без предварительной очистки. Но даже после этого она используется в основном на технические нужды.

Важно! Фактору экологической чистоты также следует уделять особое внимание при эксплуатации неглубоких скважин или колодцев. Из-за малой глубины они чрезмерно подвержены влиянию осадочных, а также близких очагов загрязнения на местности. Кроме того, на производительность мелких скважин, колодцев, родников, открытых водоемов влияют сезонные колебания уровня грунтовых вод.

Оборудование для водозабора

В отличие от магистрального водоснабжения, при автономном подключении в схему водопровода в частном доме включают оборудование для подачи воды из источника и создания рабочего давления в трубопроводах, а также накопители.

Для подачи используют самые различные типы насосов. Их условно можно разделить на два основных вида:

глубинные (погружные) – работают полностью или частично погруженными в жидкость;
поверхностные.

Глубинные насосы

Для забора воды из скважин, колодцев и водоемов, как правило, используют погружные насосы. Наиболее распространены следующие их виды:

Вибрационные. Дешевые, имеют небольшие размеры, вес, но вместе с тем невелики по мощности и ресурсу. Кроме того, их вибрация разрушительно влияет на стенки скважин, приводит к ускоренному заилению водозабора.
Центробежные. Подходят для глубоких скважин, в том числе артезианских. Способны подавать воду на сотни метров, обладают высокой производительностью и надежностью.
Вихревые насосы. Разновидность центробежных. Способны создавать большие напоры. Из существенных недостатков — высокая чувствительность к загрязнению воды.
Винтовые насосы. Просты, надежны, малочувствительны к посторонним примесям. Из существенных недостатков — маленькая производительность. Отлично подходят для водозаборов из естественных водоемов, для объектов с небольшим водопотреблением.

Схемы водоснабжения с поверхностными насосами и насосными станциями

Поверхностные насосы условно делят на подающие и перекачивающие. Для водозабора (подачи), в котором расстояние до поверхности воды невелико или отсутствует, используют первый тип (обычно центробежные самовсасывающие агрегаты). Например, при эксплуатации накопительных баков для сбора дождевой воды.

К этому же типу оборудования относят насосные станции. Их отличает наличие автоматики, а также встроенного гидроаккумулятора — металлического резервуара, с резиновой емкостью внутри, в которую поступает вода от насоса. Между стенками резервуара и емкости под давлением закачан воздух. Именно он сжимается при поступлении воды и выталкивает её обратно, когда насос отключен и осуществляется водоразбор. Гидроаккумулятор решает две задачи:

Выступает ресивером, поддерживая давление системы, снижая количество запусков насоса.
Ликвидирует опасность гидроударов — резких скачков давления при включении подающего или перекачивающего насоса.

Автоматика служит для поддержания постоянного давления необходимого для функционирования инженерных систем или сантехнического оборудования. Работает она следующим образом:

При открытии кран или сработке системы полива давление в трубах падает. Благодаря гидроаккумулятору этот процесс протекает плавно.
На определенном этапе срабатывает датчик давления, включая станционный насос.
Когда использование воды прекращается, насос некоторое время еще работает, наполняя аккумулятор.
Отключение происходит после набора верхнего порогового давление, что является окончанием цикла.

Важно! Теоретическая глубина, с которой поверхностные насосы способны поднять воду – 10 метров (больше не позволяют законы физики). Но на практике эта величина не превышает 8 м.

Баки запаса воды (накопители)

Важная часть внутридомовой системы водопровода — бак запаса воды. Его емкость, как правило, принимают из расчета минимальной потребности воды в сутки.

Чем выше бак установлен, тем лучше. В домах более 2-х этажей его устанавливают на верхних этажах или чердаках, в одноэтажных – на чердаках. Таким образом, даже при отключении электроэнергии на первом этаже за счет высоты водяного столба создается давление достаточное, чтобы вымыть руки, умыться, активировать слив в унитазе.

Система функционирует следующим образом:

Насос водозабора по уличной линии подает воду непосредственно в накопительный бак. Включает насос поплавковый датчик, срабатывающий, когда уровень воды опустится ниже заданной отметки.
Поступление воды во внутренние трубопроводы происходит уже из бака.
Для создания комфортного давления может использоваться небольшой насос подкачки.

В такой схеме водоснабжения возможно устройство нескольких выходов на её различных участках. Например, с высокой очисткой для питья и приготовления пищи либо с более грубой для санитарно-бытовых нужд.

Очистка и обеззараживание воды для схемы автономного водоснабжения

Далеко не всегда вода, получаемая из природных источников, соответствует санитарным нормам. Часто, чем выше уровень её зеркала, тем ниже качество состава, а наиболее проблемная добывается из открытых водоемов.

Основные этапы водоочистки:

На стадии водозабора – естественная циркуляция воды через песчаные слои грунта в скважинах или колодцах. При организации водоснабжении из открытых источников поступают следующим образом: вблизи водоема выкапывают приямок, укрепляемый деревянными плахами или камнем. Его закрывают крышкой, препятствующей попаданию пыли, мелких животных или насекомых. Между приямком и водоемом оставляют дренажный канал, ограждаемый решетками. Канал заполняется пескогравийной смесью.
Обеззараживание источника. Для него используют химические реагенты, из которых наиболее популярна хлорная известь. Она убивает большинство болезнетворных бактерий и микроорганизмов, но её применение должно осуществляться под строгим контролем.
В приямках или на входе схемы водоснабжения в дом устанавливаются фильтры грубой очистки. Они избавляют воду от взвешенных частиц, улучшая прозрачность.
Углубленная водоподготовка – тонкая очистка и обеззараживание. Для нее используют облучение УФ-лампами, адсорбционные, мембранные, ионообменные фильтры. Эти методы относятся к дорогостоящим и малопроизводительным. Поэтому воду, прошедшую подобную обработку, рационально использовать лишь для питья и приготовления пищи.

Важно! Простое отстаивание воды в накопительном баке так же дает некоторый эффект очистки. Однако постепенно на его дне и стенках накапливаются отложения, которые необходимо смывать, а емкость дезинфицировать.

Читайте также: Водоснабжение и водоочистка для комфортного проживания в доме

Схема трубопроводной системы частного дома

Устройство наружного трубопровода

Водозабор, накопительный бак, инженерные системы существуют не сами по себе, но завязаны в общую систему с помощью трубопроводов. До недавнего времени прокладку выполняли стальными водопроводными трубами. Сейчас их практически полностью вытеснили пластиковые (полипропилен, полиэтилен, поливинилхлорид) и медные аналоги.

Прокладку и подключение внешних магистралей ведут с учетом их зимней эксплуатации. Чтобы трубы не перемерзали, врезку выполняют ниже уровня сезонного промерзания грунта. Для этого у колодцев или над скважинами обустраивают приямки, в которых размещают вентили, насосное оборудование (при использовании поверхностных насосов) и т.п. В скважинах также может использоваться специальный быстроразъемный переходной адаптер. Он позволяет соединять вертикальный и горизонтальный участки трубопровода сквозь обсадную колонну.

Прокладка труб наружного водопровода выполняется в траншеях также ниже уровня промерзания грунта. Если по каким-либо причинам устройство траншей необходимой глубины невозможно, трубы и узлы водозабора утепляют, устраивают их подогрев с помощью греющего кабеля.

Во время ремонтов или ревизии трубы необходимо опорожнять от воды, поэтому их горизонтальные участки лучше монтировать с уклоном 0,5% к точке общего слива со сбросным краном.

Схема разводки внутри дома

Необходимость устройства приямка иногда возникает и при вводе трубопроводов в здание. Обычно здесь размещают запорные вентили, сливные краны, системы контроля. Это оказывается удобным при необходимости ремонта внутридомовой системы зимой, когда доступ к колодцу или приямку водозабора затруднен.

После ввода воды в дом, если не используется гидроаккумулятор, она поступает в накопитель. Из него через насос подкачки непосредственно в схему внутреннего водоснабжения. Как уже указывалось выше, они бывают трех типов. Из них два основных:

Последовательная или тройниковая система – наиболее проста. По дому проходит одна труба, от которой посредством тройников выполняются отводы на водоразборные точки. Такая схема подойдет в небольшой дачный дом.
Коллекторная (шлейфовая) схема выручит там, где присутствует значительное число потребителей. Хотя для нее требуется большее количество труб, на каждом её участке можно обеспечить желаемый напор и качество воды. Кроме того, для ремонта не потребуется перекрывать всю систему. Достаточно лишь отключить проблемный шлейф.

Отдельная линия прокладывается для работы системы горячего водоснабжения (ГВС), а также в котельную для пополнения радиаторов отопления, обеспечения нормальной рециркуляции теплоносителя. Подогрев воды выполняет накопительный бойлер либо проточный водонагреватель – электрический или газовый (двухконтурный котел, газовая колонка). Для расположения этих устройств обычно служит отдельное помещение — котельная, куда проводится линия водопровода. От системы нагрева разводка дополняется еще одним шлейфом — линией горячей воды. Она подключается к душу, к смесителю в ванной, а на кухне – к смесителю мойки.

Завершаются линии водопровода запорной арматурой: клапаном бачка унитаза, смесителями, водоразборными кранами, электромагнитными клапанами автоматического полива и т.п.

При наличии огорода отдельный шлейф направляется на полив. Поскольку в зимнее время огород не функционирует, прокладка труб этой линии в глубокие траншеи ни к чему. Заглубления на полтора-два штыка лопаты, чтобы не повредить коммуникации при перекапывании почвы, будет достаточно.

Рассчитываем систему водоснабжения

Лучше всего если проектирование вашего водопровода выполнит специалист. Однако это не всегда возможно, к тому же затратно. С другой стороны, если речь идет не об огромном дворце, а о типовом загородном доме или даче, то упрощенные расчеты не составят особой сложности.

В первую очередь необходимо рассчитать общее количество труб, соединительной и распределительной фурнитуры (тройники, колена, муфты, гребенки и т.п.), запорной арматуры, инженерного оборудования. Для этого необходимо нарисовать общую схему разводки водопровода в частном доме, включая трубы для уличной прокладки. Для двухэтажек и зданий выше эскиз для наглядности лучше выполнить в изометрии. При этом масштаб не соблюдается, а необходимая длина участков проставляется прямо на схеме.

Диаметр трубопроводов вычисляется по формулам. В них учитывается объем водопотребления, напора, другие параметры. Однако для упрощенных расчетов можно руководствоваться следующей табличкой:

Участок	Диаметр трубы, мм	Материал
Прокладка от точки водозабора до внутридомовой системы и систем хоз. водопровода на участке	25÷32	Полиэтилен, ПВХ, полипропилен для наружных водопроводов
Внутридомовая разводка:
Стояки	20÷25	Полипропилен, медь
Основная разводка бытового водопровода	10÷20	Полимеры, медь
Внутридворовая разводка, система полива	20÷25	Полипропилен, полиэтилен, ПВХ

Чтобы определить, достаточен ли дебит источника (скважины) используют нормы водопотребления. Согласно СП 30.13330.2012 расход воды на одного человека составляет 200-350 л/сутки. Это значение умножают на число проживающих. Расход воды для хозяйственных нужд также определяют по нормам полива растений и потребления воды домашними животными.

Из полученного суммарного объема водопотребления, зная глубину водозабора и высоту подачи, можно определить необходимую мощность и производительность насоса. Объем гидроаккумулятора рассчитывается. Однако для среднего двухэтажного коттеджа, с двумя санузлами, с ванной и душевой кабиной вполне хватит 50 литров.

Несколько слов в заключение

Современные материалы и методы строительства позволяют собрать простую схему водоснабжения типового частного дома своими руками. Тем не менее для крупного хозяйства или усадьбы с большим числом проживающих и разнообразием потребителей воды без привлечения профессионалов не обойтись.

Особое внимание следует обратить на качество воды. Обязательно передайте на исследование СЭС образцы из своего автономного водозабора. Делать это стоит, как минимум — ежегодно.

от насосной станции, от скважины, от центрального водопровода, пошаговая инструкция, фото

Автор Schpilleffan На чтение 7 мин Просмотров 277 Обновлено 17.06.2021

Прокладка труб – дело ответственное и не терпящее пренебрежения. Неправильная разводка воды в частном доме может стать причиной множества проблем – от скачков давления до выведения всей системы из строя. Поэтому так важно учесть все нюансы при составлении схемы, подобрать материал и диаметр труб и произвести монтаж с соблюдением всех требований.

Выбор схемы разводки

Решение вопроса включает в себя несколько аспектов, самые важные из которых – параметры системы и предполагаемая интенсивность водопотребления. На последний фактор влияет, будет ли проживание в доме постоянным или сезонным, а также количество жильцов и бытовых приборов, которые придется обслуживать.

Возможен выбор из двух схем:

Тройниковое соединение. В этом случае все краны на кухне и в ванной, душевая, санузел и т. д. подключаются последовательно. Такой способ позволяет сэкономить на материалах – трубах и соединительных фитингах, но у него существуют определенные недостатки. Так, при падении давления в системе напор воды, особенно в самых удаленных точках, будет снижаться. Тем, кто проживает в домах с подобной схемой разводки, знакома ситуация, когда при включении крана на кухне или спуске воды в бачке падает напор воды в душе.
Параллельное соединение предполагает установку коллектора, от которого тянутся отдельные линии к каждой точке водопотребления. Это позволяет пользоваться одновременно душем, краном на кухне и стиральной машиной, сохраняя стабильное давление в системе. Такая схема более удобна с точки зрения эксплуатации, но гораздо дороже в реализации. Потребуется больше труб, соединительной аппаратуры и коллектор или два, если горячая вода подается отдельной линией.

Способы монтажа внутридомовой линии:

Глухой метод. Заключается в установке заглушки в конце магистрали. Такой метод более экономичен, но эксплуатация водопровода будет связана с некоторыми неудобствами – после открывания крана придется подождать, пока жидкость заполнит систему до тупика, и только после этого она польется из крана.
Замкнутый. В этом случае вода циркулирует по системе непрерывно. Такая схема более удобна, но реализовать ее дороже. Кроме большего количества труб и соединительной арматуры потребуется циркуляционный насос.

Внимание!
В целях снижения расходов специалисты рекомендуют при разводке воды в частных домах комбинировать оба способа. Линию ХВС прокладывать глухой, а на ГВС обустраивать циркуляцию.

Последовательность схемы водоснабжения

Чтобы обустроить разводку своими руками, требуется ясное представление о пролегании коммуникаций по всей длине магистрали.

Схема выглядит таким образом:

Водный узел. Это может быть колодец, скважина или врезка в центральный водопровод. В случае необходимости оснащается погружным или поверхностным насосом.
Магистраль, подводящая воду от источника к дому. Как правило, трубы прокладываются под землей. Глубина укладки зависит от климатической зоны – учитывается степень промерзания почвы в зимнее время.
Точка ввода. Поскольку соединение между защищенной грунтом линией и внутридомовыми коммуникациями находится на поверхности вне помещения, требуется оборудовать точку ввода хорошей теплоизоляцией.
Гидроизолятор. Как правило, его устанавливают в подвальном или цокольном этаже помещения. Он необходим для контроля за перекачивающим оборудованием и призван предотвратить неоправданные включения, ведущие к быстрому износу. Также в этой точке устанавливаются контрольно-измерительные приборы: манометр, реле давления и сухого хода.
Система очистки воды. Может представлять собой комплекс фильтров, обеспечивающих удаление примесей и смягчение воды. В последнее время популярны установки обратного осмоса, позволяющие произвести тонкую очистку.

Фото поможет наглядно представить водоснабжение частного дома. На картинке представлена схема проведения водопровода от скважины:

От точки ввода производится разводка. При использовании параллельного соединения схема выглядит приблизительно так:

Сразу после гидроаккумулятора врезается тройник, разделяющий поток на 2 направления – на бытовые и хозяйственные нужды. Под последними понимают полив, мойку машин и др. Устанавливается запорный кран.
Далее идет короткая магистраль до фильтрующей системы.
От фильтров врезается тройник. Линия делится на 2 основных направления – к коллектору холодной воды и к бойлеру, осуществляющему нагрев и далее – до коллектора горячей воды.
Затем прокладывается трубопровод до каждой точки водопользования.

Примерную схему разводки воды в частном доме можно увидеть на фото:

Внимание!
При прокладке внутридомовых линий рекомендуется каждую точку разбора оборудовать запорными кранами. Это позволит ремонтировать и заменять оборудование, не перекрывая воду во всем здании.

Какие трубы выбрать

Прежде всего ориентируются на протяженность линии – чем она длиннее, тем больший диаметр потребуется. Учет этого параметра, с одной стороны, позволяет сэкономить на монтаже, а с другой, – не создавать шума при прохождении воды по трубам. Выбор осуществляется следующим образом:

для коротких линий протяженностью менее 10 м будет достаточно труб d 20 мм;
если ветка имеет длину до 25 м – d 25 мм;
для трубопроводов более 25 м выбирают d 32 мм.

Также диаметр зависит от интенсивности расхода воды. Этот параметр особенно важен при расчете размера трубы, идущей от коллектора. Если она окажется узкой, это может привести к нарушениям в работе системы. Чтобы высчитать расход, требуется сложить литраж воды со всех точек в доме. Пропускная способность крана в среднем составляет 5 л/мин. Диаметр трубы от коллектора должен быть:

при расходе до 30 л/мин. – 25 мм;
30-50 л/мин. – 32 мм;
больше 50 л/мин. – 38 мм.

В плане материала сегодня существует большой выбор:

Медь – устойчива к коррозии, долговечна, но такие трубы дорого стоят;
Металлопластик – изделия из алюминия с полимерным покрытием не восприимчивы к коррозии и образованию отложений. Но не выдерживают высоких температур. Рекомендовано использовать только для ХВС.
Сталь – обладает хорошими эксплуатационными характеристиками, но сложна в монтаже, так как требуют нарезки резьбы в каждом соединительном элементе. В последнее время стальные трубы используют редко.
Полипропилен – надежный материал, удобный в эксплуатации. Но для прокладки линий потребуется специальное оборудование.

Внимание!
Рекомендуется комбинировать трубы – для внешнего ввода использовать медные, а для оборудования внутридомовой линии — металлопластиковые или полипропиленовые.

Способы разводки труб водоснабжения в частном доме

При оборудовании трубопровода, снабжающего частный дом, большое значение имеет выбор водного узла, от которого будет происходить питание линии. Существует несколько вариантов решения этого вопроса.

От насосной станции

Если источником служит колодец или узкие обводные трубы, потребуется установка дополнительного оборудования в виде поверхностного агрегата. Насосные станции бывают 3 типов:

Со встроенным эжектором. Способны поднимать воду до 40 м за счет использования центробежного насоса. Отличаются высокой надежностью, но в работе такие станции сопровождает сильный шум.
С выносным эжектором. Работают практически бесшумно, способны поднимать струю воды до 40 м. Но в случае попадания в систему воздуха могут отключаться из-за перегрева.
Безэжекторные. Состоят из нескольких резервуаров, каждый из которых оборудован собственным насосом. Могут осуществлять забор воды с глубины до 10 м и использоваться несколькими потребителями. К недостаткам относится сложность в установке и высокая цена.

Выбор насосной станции зависит от условий эксплуатации и индивидуальных предпочтений.

От скважины

При обустройстве такого подключения большое значение имеет выбор насоса, отвечающего за бесперебойную подачу воды в систему. Для глубоких артезианских скважин требуется погружной насос диаметром не менее 3-4 см. Обязательно стоит позаботиться о наличии системы защиты от «сухого хода». Кроме того, потребуется установка кессона – резервуара, с помощью которого подключают насос и в дальнейшем контролируют его работу.

От центрального водопровода

Если недалеко от объекта проходит магистраль, сделать подключение несложно. Потребуется только согласование с районной администрацией и разрешение от регионального управления водоканала. В этом случае организация, обслуживающая водосети, произведет врезку в соответствии со всеми стандартами, а рытье траншей будет производится спецоборудованием. Само подключение в этом случае можно осуществить в течение 1 рабочего дня.

При наличии навыков и умений разводку воды в частном доме можно осуществить самостоятельно. Для выбора схемы используют готовые решения или заказывают индивидуальный проект.

Монтаж водопровода в Самаре. Разводка труб (воды) в квартире, доме

Один из первых и основных этапов капитального ремонта жилья – это замена инженерных коммуникаций; в первую очередь – всего, что связано с водопроводом, канализацией и отоплением.

Монтаж водопровода в современном строительстве считается одними из самых сложных далеко не случайно: готовые коммуникации должны исправно служить не один год, в идеале – несколько десятилетий, до следующего капремонта. Изнашиваются же неправильно смонтированные трубы очень быстро, и выходят из строя обычно в самый неподходящий момент.

Разводка труб в квартире и доме — основные схемы

В немалой степени долговечность коммуникаций зависит от профессионализма производителей работ и качества использованного материала. Но определяющий фактор – это разводка труб по определенной схеме: чем она грамотнее и продуманнее, тем дольше прослужит водопровод или отопительная система.

Наиболее популярной на сегодняшний день является следующая разводка труб:

Тройниковая.
Коллекторная.

Тройниковая схема разводки труб

В первом случае монтаж всей системы относительно прост, материал расходуется достаточно экономно, необходимые комплектующие легкодоступны и недороги – соответственно, работы производятся быстрее и обходятся дешевле. Но такая разводка воды в квартире или доме имеет существенный недостаток: при необходимости замены какого-либо ее элемента отключать приходится всю систему полностью.

Коллекторная схема разводки воды

Коллекторная разводка воды свободна от этого недостатка, но она сложнее в монтаже, материала уходит больше, трудозатраты значительно выше. Однако простота и оперативность ремонта или модернизации такой системы вполне способны «перевесить» ее повышенную стоимость.

Выбор оптимальной схемы

Подобрать оптимальную для каждого конкретного случая схему разводки может только профессионал – ведь слишком много факторов одновременно приходится учитывать: надежность проектируемой системы водоснабжения или канализации, ее функциональность и скорость монтажа, удобство дальнейшей эксплуатации и обслуживания, вероятный срок службы и приемлемость итоговой стоимости…

Материалы для изготовления труб

Трубы для современных водопроводных и канализационных систем могут изготавливаться из следующих материалов:

Из полипропилена.
Из металлопластика.
Из сшитого полиэтилена (трубы «Рехау»).
Из меди.

Оставьте заявку

Полипропиленовые трубы

Полипропилен стал самым популярным на сегодняшний день материалом не случайно – он не ржавеет, отложения на нем практически не скапливаются, он легок в обработке и относительно недорог. Полипропиленовые трубы могут применяться как для открытой, так и для скрытой прокладки не только холодного, но и горячего водоснабжения. При скрытой прокладке трубы замуровываются в предварительно вырезанные в стенах каналы (штробы) – при качественном сваривании стыков проблем с дальнейшей эксплуатацией системы в таких случаях никогда не возникает.

Полипропиленовые трубы отличаются завидным сроком службы – не менее 50 лет; поскольку капитальный ремонт инженерных коммуникаций делается все же чаще, можно считать, что полипропилен – материал вечный!

Трубы из металлопластика

Будучи самыми «народными» еще пару десятилетий назад, сегодня металлопластовые трубы стремительно теряют свою популярность. Вызвано это тем, что при всех своих достоинствах – дешевизне, простоте и быстроте сборки, требующей минимальных трудозатрат – этот материал обладает одним весьма существенным недостатком: срок его службы не превышает 15 лет. Обычно же системы из металлопласта не подлежат восстановлению уже через десятилетие.

Трубы «Рехау»

В отличие от металлопласта, изготавливаемые из сшитого полиэтилена трубы «Рехау» становятся все востребованнее. Основное достоинство этого материала — очень низкий коэффициент сцепления, гарантирующий отсутствие сколь-нибудь значительных отложений внутри трубы. Кроме того, сшитый полиэтилен отличается низкой теплопроводностью и отличными диэлектрическими характеристиками, что тоже немаловажно. Срок службы труб «Рехау» вполне сравним со сроком службы полипропиленовых изделий – порядка 50 лет.

Трубы из меди

Медные трубы используются для отопительных и водопроводных систем, и отличаются чрезвычайно длительным сроком службы, исчисляемым веками! И своей столь же чрезвычайной стоимостью… но они этого стоят: медь не просто безвредна для человеческого организма, но и обладает бактериостатическим эффектом – вредные организмы в таких трубах развиваться не будут.

Профессиональный монтаж водопровода в разумные сроки

Использование при работе только высококачественной продукции позволяет гарантировать нам столь же высокое качество готовой системы, итоговая стоимость которой определяется выбранным материалом, количеством устанавливаемых «точек», условиями работы и выделенными на нее сроками.

Профессионализм и опыт наших специалистов позволяет осуществлять им замену и ремонт систем водоснабжения, а также отдельных ее элементов практически любой сложности. Имеются все необходимые разрешительные документы и лицензии на монтаж водопровода. И, конечно же, множество положительных отзывов от наших клиентов…

Ознакомьтесь с нашими ценами на монтаж водопровода Самара.

Так же мы выполняем ремонт квартир под ключ, отделочные работы, евроремонт квартир, ремонт офисов, ремонт ванной, выравнивание стен, монтаж канализации, монтаж водопровода

Разводка и монтаж труб водоснабжения на даче, в частном доме, цена и сроки работ

Генеральный директор ООО Поликард

Можем порекомендовать компанию ООО Проект-Сервис как отличного субподрядчика, умеющего встроиться в рабочий процесс строительства на любой его стадии.

Все понравилось, мы тут заказывали мини газгольдер на дачу. У нас там совсем маленький домик, так что как раз мини хранилище такое и было нужно. Помогли с доставкой, установили качественно, запустили, все проверили – работает! Свои обязательства компания выполнила четко и без нареканий, так что я доволен.

Как ни опасаешься браться за газификацию дома, все равно к этому приходишь, ведь хочется и тепла, и нормальных жилищных условий. Мы с мужем обратились в Проект Сервис только за консультацией. Просто здесь быстрее остальных сайтов ответили на звонок и довольно доходчиво ответили на все вопросы. Подумали и решили, что, наверное, уже и останемся тут, тем более что пообещали за каждый день п…

инженер АТС

На этапе, когда строительство дома почти закончилось, мне с подачи соседа захотелось немного изменить систему отопления. А точнее, поставить теплые полы. Сперва казалось, что дело только в другой форме батарей. Но спецы объяснили, что теперь нужно пересчитывать все – от количества подаваемого газа до типа котлов и системы подачи. Но спасибо специалистам Проект-сервиса. Не сильно ругались…

Когда подавал проект для ТУ по газу, потребовали тепловой расчет. Как человек технически грамотный, полез в интернет и даже нашел формулы. Но остатков моего инженерного образования, подпорченного годами работы в офисе, оказалось недостаточно для освоения всех этих формул. Потом нашел адрес Проект-Сервиса и заказал все у них. Качество работ понравилось, переделал у них заодно и схему отоп…

Выбрала именно эту фирму для газификации дома после длительных колебаний, конечно, ведь таких организаций очень много, и у всех отзывы хорошие. Что подкупило меня здесь – наличие профессиональной техники. Немного пообщалась с персоналом, и сразу стало понятно, что делать будут быстро и качественно. Следующее – документы. Я бы, наверное, бегала по инстанциям до зимы, если бы не Проект Сер…

Пришел в Проект сервис, чтобы осуществить давнюю мечту – газифицировать дом. Раньше боялся даже браться, так как от одного слова проект становилось не по себе. Это ж надо искать людей, которые смогут грамотно сделать документы, все рассчитать, потом искать уже исполнителей… Оказывается, что можно все сделать в одной организации! Сотрудникам проект Сервис за помощь в выборе оборудования –…

водитель такси

Сбылась мечта детства – я переехал в загородный дом. Только, как оказалось, с этим процессом еще бывает связано много проблем – воду провести надо, газ надо, канализацию надо – все надо. В общем, сотрудничал с этой фирмой не один месяц). Из плюсов отмечу хорошую работу инженеров, они не раз приезжали, все измеряли, перемеряли. Спрашивали, кучу документов приносили показывать – в обще…

Столкнувшись с необходимостью оформления всех документов на газификацию частного дома, обратился в Проект Сервис. Сомнения были, т.к. недавно одни «специалисты» проводили мне воду, что превратилось в вырванные месяцы. Здесь, как и в первом случае, все начиналось хорошо – они взяли на себя не только подготовку и оформление документов, но и полное сопровождение работ. В итоге оказалось, чт…

Неплохой сервис, хотя хотелось бы, чтобы документы оформлялись оперативнее. Я понимаю, что сегодня бюрократия на очень высоком уровне, и для меня лично, наверное, пройти все эту бюрократию было бы вообще невозможно. И все равно хочется дожить до времен, когда любой вопрос согласования решается более оперативно, при помощи электронной, а не голубиной почты.

Ввод воды и схемы разводки внутреннего водопровода в частном доме

Загрузка…

Не во всех частных домовладениях присутствует водопровод. Иногда централизованного водопровода нет даже по улице. Вот и пользуются жители в таких населённых пунктах или общими колодцами, или колодцами, расположенными у них во дворе. Но мы живём во время, когда водопровод и канализация в доме это не роскошь, а необходимость. Благодаря водопроводу в доме уже не нужно тратить время на добывание воды. Его можно использовать для других, не менее важных занятий.

Поэтому в этой статье поговорим о том, как провести воду в частный дом и грамотно развести водопровод по нему. Давайте пошагово рассмотрим эти вопросы.

План действий

Определить источник забора воды (откуда нужно будет подводить воду: колодец, скважина, централизованный водопровод)
Определить из какого материала будет выполнен ввод водопровода в частный дом и разводка водоснабжения внутри дома
Определить места потребителей воды (рукомойник, стиральная машинка, ванная, унитаз и так далее)
Нарисовать схему будущего водовода
Определить свои денежные ресурсы (от этого зависит, кто будет выполнять работу и из какого материала будет выполнена разводка водоснабжения).

Данных действий будет достаточно для того, чтобы провести воду в дом, не усложняя этот процесс.

Источник забора воды

Источником воды может быть централизованный водопровод, колодец, скважина, озеро или река. Можно использовать несколько источников, например, скважина и централизованный водопровод. Но сейчас обсудим только первые три.

Централизованный водопровод

Чтобы сделать ввод воды в дом из централизованного водопровода вначале необходимо согласовать вопросы врезки с инстанциями, которые отвечают за этот водопровод. Затем проводим подключение с помощью хомута соответствующего диаметра.

В месте подключения лучше сделать смотровой колодец. Так можно будет проводить осмотр и ревизию точки подключения. В хомут монтируем запорный аварийный кран, лучше с разборным соединением, чтобы его легко было заменить в случае выхода из строя. Ну а затем укладываем трубу и подсоединяем её к аварийному крану.

Если источником воды служит колодец или скважина

И в том, и в другом случае необходимо перекачивающее оборудование. В случае, если глубина колодца небольшая, то можно использовать насосную станцию. А если глубина превышает технические характеристики насосных станций, то как и для скважины лучше применять погружные насосы.

Насосная станция обычно комплектуется электродвигателем с закреплённой на нём помпой, гидроаккумулятором (он же ресивер) манометром давления, механической автоматикой включения электронасоса.

Для погружных насосов гидроаккумулятор, автоматику и манометр давления необходимо устанавливать самостоятельно.

Какой материал выбрать для ввода

Существует несколько вариантов труб для организации водоснабжения в доме, но хорошо зарекомендовала себя именно полипропиленовая труба. Срок службы рассчитан на пятьдесят лет, она не окисляется, выдерживает нагрузки давления, легко монтируется.

Уступает такая труба по техническим характеристикам разве что медной трубе, но цена сглаживает этот недостаток.

Важно обратить внимание на диаметр трубы для ввода. От этого зависит, насколько комфортно вам будет при использовании вашей системы водоснабжения.

Для ввода лучше использовать трубу диаметром 32 миллиметра. Она чуть дороже 25-миллиметровой трубы, но зато будет иметь хороший запас пропускной способности, а это в будущем сыграет немаловажную роль, когда возникнет потребность добавить точки потребления. Также, лучше монтировать трубу, которая выдерживает давление в 10 атмосфер.

Как сделать ввод воды

Вначале необходимо определить место, где вы заведёте трубу в дом. Затем прокапываете траншею от дома к месту источника воды. Глубина траншеи напрямую зависит от местности, в которой вы живёте. Чем больше промерзает грунт во время зимних морозов, тем глубже должна быть траншея. Иногда, чтобы сделать глубину траншеи меньше, трубу утепляют. Каждый слой такой изоляции уменьшает глубину траншеи на 20 сантиметров.

Как произвести подключение к центральному водопроводу было описано выше. Ну а как проводить воду в дом из колодца? Насосной станции, даже самой мощной, не всегда может хватать. Всё зависит от расстояния удалённости колодца от дома. Поэтому недалеко от него делают кессон и в нём монтируют насосную станцию.

В колодец опускают всасывающую трубу на уровне траншеи. Затем пролагают трубу горизонтально к кессону, и там подключают к насосной станции. После укладывают трубу к дому.

В отличие от колодца, забор воды из скважины не требует изготавливать кессон, так как скважина может располагаться как под домостроением, так и вне его. Но в любом случае гидроаккумулятор и всё остальное можно монтировать или в подвальном помещении, или рядом с вводом воды. Трубу водоснабжения из скважины можно проводить так же, как проводят воду из колодца.

Во всех случаях полипропиленовую трубу, прежде чем засыпать грунтом, выкопанным из траншеи, стоит накрыть небольшим слоем песка. Это предотвратит повреждение трубы при засыпке грунтом.

В начале работ необходимо сделать схему расположения ваших коммуникаций по территории.

После того, как мы разобрались, как завести воду в дом, поговорим, какие существуют возможности разводки водоснабжения по дому.

Разводка воды в частном доме

Не в зависимости от того, откуда осуществлён подвод вашей воды, то ли со скважины или колодца, то ли из центрального водопровода, на вводе обязательно должен стоять запорный аварийный кран. После него устанавливается прибор учёта потребляемой воды, в случае если вы подключились к централизованному водопроводу.

Затем подключается ввод от скважины или колодца, если у вас комбинированное подключение воды. После следует выход холодной воды на полив или для хозяйственных нужд. Далее монтируется блок фильтров. Какие и сколько их будет, определяется в зависимости от качества воды.

После блока фильтров монтируется гидроаккумулятор и автоматика включения насоса скважины. Вот такая первичная схема, смонтированная сразу после ввода воды. Теперь подошло время выбрать одну схему из нескольких вариантов разводки водопровода в частном доме.

Частный дом, в отличие от квартиры, имеет больший спектр возможностей в отношении водопровода внутри него. Здесь можно применить последовательное подключение потребителей воды. Его ещё называют тройниковым. Или же можно применить коллекторную схему подключения потребителей. Давайте рассмотрим эти две схемы.

Последовательное подключение

Эта схема включает в себя последовательное подключение потребителей. Рукомойник, душ, унитаз, а также всё на кухне подключается последовательно, одно за другим. Преимущество в том, что необходимо небольшое количество трубы. Но есть и недостаток этой системы.

В случае одновременного использования потребителей падает давление в дальних точках потребления. Особенно чувствуется это, когда работает душ: очень тяжело отрегулировать температуру воды. В этом и проявляются неудобства данной схемы. Такая система скорее подойдёт для семьи с небольшим количеством человек.

Коллекторное подключение

Эта схема подключения потребителей требует большего количества трубы, а значит, удорожает проект водопровода. Суть этой системы заключается в том, что после первичной схемы на вводе монтируются коллекторы на холодную и горячую воду, а из них уже прокладываются трубы к каждому отдельному потребителю.

Такая система позволяет одновременно использовать воду в разных местах потребления: на кухне, в душе и так далее. Из этого следует, что такая схема лучше для комфортного использования и подойдёт для любой семьи.

Иногда, чтобы удешевить проект, но в то же время, получить максимум комфорта, эти две системы комбинируют. Это тоже хорошо работает.

Труба для внутреннего водопровода

Есть несколько вариантов: медная, полипропиленовая, металлопластиковая и стальная. Рассмотрим основные характеристики.

Медная труба не подвергается окислению, поэтому не гниёт, выдерживает высокое давление, в ней не заводятся микробы, она не зарастает от различных отложений так, как стальная труба. При замерзании растягивается, а не лопается, этим сохраняется целостность трубы. Толщина стенок трубы всего один миллиметр, что позволяет при необходимом внутреннем сечении использовать трубу меньшего наружного диаметра. Недостаток — это цена как на саму трубу, так и на фитинги.
Полипропиленовая труба достаточно долговечна, имеет неплохие характеристики, материал трубы не подвергается коррозии, имеет хорошую пропускную способность. Для горячей воды создана армированная полипропиленовая труба. Эти трубы при монтаже можно прятать в стены.
Металлопластиковые трубы имеют алюминиевую основу, внутри они полипропиленовые, а снаружи пластиковые. Также не поддаются коррозии, но боятся ультрафиолетового излучения. Для горячей воды лучше не использовать, деформируются при высоких температурах.
Стальные трубы достаточно прочны, но монтаж довольно сложный. Подвержены коррозии. Имеют необходимость при эксплуатации находиться на открытых местах.

Трубу нужно подбирать в зависимости от ваших финансовых возможностей, а также от технических параметров схем, которые вы используете у себя дома. Особенно важно использовать качественные материалы в ответственных местах разводки водоснабжения.

Внимание, только СЕГОДНЯ!

Загрузка…

Где вода на Земле?

• Школа водных наук ГЛАВНАЯ • Основы водных ресурсов • Круговорот воды •

Где вода на Земле?

« Вода, вода, везде ….»
Вы слышали эту фразу, и в отношении воды это действительно так. Земля (почти) повсюду: над Землей в воздухе и облаках , на поверхности Земли в реках , океанов , льда , растений , в живых организмах и внутри Земли в верхних нескольких милях земли .

Для приблизительного объяснения того, где находится вода на Земле, взгляните на эту гистограмму. Возможно, вы знаете, что водный цикл описывает движение воды на Земле, поэтому имейте в виду, что диаграмма и таблица ниже представляют присутствие воды на Земле в определенный момент времени. Если вы посмотрите назад через миллион лет, несомненно, эти числа будут другими!

Левая полоса: Вся вода, пресная вода и солевой , на Земле, внутри и над Землей.
Центральная планка: Вся пресноводная
Правая полоса: Только часть пресной воды находится в поверхностных водах (реки, озера и т. Д.), Снегу и льду, а также относительно неглубоких грунтовых водах.

Вот гистограмма, показывающая, где находится вся вода на Земле, внутри и над Землей. На гистограмме слева показано, что почти вся вода на Земле соленая и содержится в океанах. Из небольшого количества, которое на самом деле является пресной водой, только относительно небольшая часть доступна для поддержания жизни человека, растений и животных.

Обратите внимание на то, что из общего объема воды в мире, составляющего около 332,5 миллионов кубических миль воды, более 96 процентов составляют соленые воды. Из общего количества пресной воды более 68 процентов заключено во льдах и ледниках. Еще 30 процентов пресной воды находится в земле. Источники пресной поверхностной воды, такие как реки и озера, составляют всего около 22 300 кубических миль (93 100 кубических километров), что составляет примерно 1/150 одного процента от общего объема воды. Тем не менее, реки и озера являются источниками большей части воды, которую люди используют каждый день.

В первом столбце обратите внимание на то, что пресная вода составляет лишь 2,5% воды на Земле — количество, необходимое для выживания жизни.
Средняя полоса показывает распределение пресной воды. Почти все это заключено во льду и в земле. Лишь немногим более 1,2% всей пресной воды составляет поверхностная вода, которая удовлетворяет большинство жизненных потребностей.
Правая полоса показывает распределение поверхностных пресных вод. Большая часть этой воды заключена во льду, а еще 20,9% находится в озерах.Реки составляют 0,49% поверхностных пресных вод. Хотя реки составляют лишь небольшое количество пресной воды, именно здесь люди получают большую часть своей воды.

Одна оценка глобального водораспределения
(проценты округлены, поэтому не добавляется к 100)

Источник воды	Объем воды в кубических милях	Объем воды, куб. Км	Процент пресной воды	Процент от общего количества воды
Океаны, моря и заливы	321 000 000	1,338,000,000	–	96.54
Ледяные шапки, ледники и вечный снег	5 773 000	24 064 000	68,7	1,74
Подземные воды	5 614 000	23 400 000	–	1,69
Свежий	2 526 000	10 530 000	30,1	0,76
Физиологический раствор	3 088 000	12 870 000	–	0.93
Влажность почвы	3,959	16 500	0,05	0,001
Подземный лед и вечная мерзлота	71 970	300 000	0,86	0,022
Озера	42,320	176 400	–	0,013
Свежий	21 830	91 000	0.26	0,007
Физиологический раствор	20 490	85 400	–	0,006
Атмосфера	3 095	12 900	0,04	0,001
Болотная вода	2,752	11 470	0,03	0,0008
Реки	509	2 120	0.006	0,0002
Биологическая вода	269	1,120	0,003	0,0001

Источник: глава Игоря Шикломанова «Мировые ресурсы пресной воды» в Питере Х. Глейке (редактор), 1993, Вода в кризисе: Путеводитель по мировым ресурсам пресной воды (Oxford University Press, Нью-Йорк).

Информация о качестве воды — РАСПРЕДЕЛЕНИЕ ВОДЫ НА ЗЕМЛЕ

Где находится вода на Земле и в каких формах она существует? Вы можете увидеть, как распределяется вода, просмотрев эти гистограммы.Левая полоса показывает, где находится вода на Земле; около 97 процентов всей воды находится в океанах. Средняя полоса показывает распределение трех процентов пресноводной воды на Земле. Большинство из них, около 69 процентов, заключено в ледниках и ледяных шапках, в основном в Гренландии и Антарктиде. Вы можете быть удивлены, что из оставшейся пресной воды почти вся она находится у вас под ногами в виде грунтовых вод. Независимо от того, где вы находитесь на Земле, есть вероятность, что на некоторой глубине земля под вами пропитана водой.Из всей пресной воды на Земле только около 0,3 процента содержится в реках и озерах, но реки и озера — это не только вода, с которой мы больше всего знакомы, но и то, где находится большая часть воды, которую мы используем в нашей повседневной жизни.

Подробное объяснение того, где находится вода на Земле, можно найти в таблице данных ниже. Обратите внимание на то, что из общего объема воды в мире, составляющего около 326 миллионов кубических миль, более 96 процентов — это соленая вода. Из общего количества пресной воды более 68 процентов заключено во льдах и ледниках.Еще 30 процентов пресной воды находится в земле. Источники поверхностных вод, такие как реки, составляют всего около 300 кубических миль (около 1/10 000-го одного процента от общего объема воды).


Одна оценка глобального водораспределения:
Источник воды	Объем воды в кубических милях	Объем воды, куб. Км	Процент пресной воды	% от общего количества воды
Океаны, моря, заливы	321 000 000	1,338,000,000	–	96.5
Ледниковые шапки, ледники; Постоянный снег	5 773 000	24 064 000	68,7	1,74
Подземные воды	5 614 000	23 400 000	–	1.7
Свежий	2 526 000	10 530 000	30,1	0,76
Физиологический раствор	3 088 000	12 870 000	–	0,94
Влажность почвы	3,959	16 500	0.05	0,001
грунтовый лед; Вечная мерзлота	71 970	300 000	0,86	0,022
Озера	42,320	176 400	–	0.013
Свежий	21 830	91 000	0,26	0,007
Физиологический раствор	20 490	85 400	–	0,006
Атмосфера	3 095	12 900	0.04	0,001
Болотная вода	2,752	11 470	0,03	0,0008
Реки	509	2 120	0,006	0.0002
Биологическая вода	269	1,120	0,003	0,0001
> Всего	332 500 000	1 386 000 000	–	100
Источник: Gleick, P.Х., 1996: Водные ресурсы. В Энциклопедии климата и погоды, изд. С. Х. Шнайдер, Oxford University Press, Нью-Йорк, т. 2. С. 817-823.

Как распределяется вода? | Американский институт геонаук

В сельской местности большинство домов и предприятий получают воду из грунтовых вод. Давным-давно колодцы приходилось рыть вручную, и до них доходили только неглубокие грунтовые воды. Теперь скважины можно бурить с помощью техники на глубину до нескольких сотен футов.В городских и пригородных районах большая часть воды подается из центрального водопровода. Источником воды может быть река, естественное озеро, водохранилище за плотиной или несколько глубоких колодцев. Во многих крупных городах водоемы расположены далеко, и вода в город подается по акведукам.

Если вы когда-либо пытались остановить поток воды из шланга или трубы большим пальцем, или если вы видели разрыв шланга или трубы, вы знаете, что давление воды очень высокое. Высокое давление обеспечивает достаточный поток воды везде и всегда.Хранение воды на большой высоте в озере или водохранилище может вызвать давление. Там, где вода перекачивается из земли, она хранится в специальных резервуарах на вершинах холмов. В домашних системах водоснабжения насосы создают необходимое давление.

В городских и пригородных районах вода распределяется из источника по большим подземным трубам, называемым водопроводом, под улицами. Карта водопровода в вашем городе будет выглядеть примерно как узор из ветвей на дереве или узор из притоков в речной системе.Водопровод продолжает разветвляться на все меньшие и меньшие трубы, пока они не достигнут дома или другого здания, где они входят в здание и проходят через счетчик воды. В регионах с холодными зимами магистрали и трубы должны быть заглублены на глубину нескольких футов от поверхности, чтобы они не замерзли.

Большая часть воды, используемой в домах или школах, остается жидкой. Он течет по водосточным трубам в городскую канализацию или в септическую систему, подключенную к зданию.Септическая система состоит из большого резервуара, закопанного в землю. Твердые частицы в сточных водах медленно перевариваются микроорганизмами и превращаются в отстой. Ил оседает на дно резервуара и периодически выкачивается специальными грузовиками. Сточные воды вытекают из резервуара и попадают в подземные трубы, по которым вода просачивается в землю на большой площади.

Муниципальные канализационные системы — противоположность муниципальным системам водоснабжения: они собирают использованную воду и направляют ее по сети подземных канализационных труб к центральным водоочистным сооружениям.Очистные сооружения различаются по степени очистки сточных вод. Некоторые не делают ничего, кроме отфильтровывания твердых материалов. Другие обрабатывают сточные воды в несколько этапов и в итоге получают воду, достаточно чистую для питья! Очищенные сточные воды обычно возвращаются в реки, озера или океан или разбрасываются по земле для впитывания. В некоторых местах неочищенные сточные воды, называемые «неочищенными сточными водами», по-прежнему сбрасываются непосредственно в реки, озера или океан.

Часть воды, которая используется в домах и школах, испаряется.Большая часть испарения происходит, когда вода растекается по большой площади, например, при мытье полов или тротуаров, или при поливе лужайки или сада.

Информационный бюллетень по водоснабжению и распределению в США

Образцы использования

Вся жизнь на Земле зависит от воды. Человеческое использование включает питье, купание, орошение сельскохозяйственных культур, производство электроэнергии и промышленную деятельность. Для некоторых из этих применений доступная вода требует обработки перед использованием. За последнее столетие основные цели очистки воды остались прежними — производить воду, которая является биологически и химически безопасной, привлекательной для потребителей, не вызывает коррозии и не образует накипи.При неправильном управлении системами водоснабжения могут возникнуть чрезвычайные ситуации в области общественного здравоохранения, как, например, во Флинте, штат Мичиган, в 2014 году.

Вода использует

В 2015 году общее потребление воды в США составляло примерно 322 миллиарда галлонов в день (Bgal / d), 87% из которых приходилось на пресную воду. Наибольший забор потребляли термоэлектрическая энергия (133 бгалр / сут) и ирригация (118 бгалр / сут). ¹ На термоэлектрических электростанциях для охлаждения используется вода. Хотя 41% суточного потребления воды используется для выработки электроэнергии, только 3% из этих водозаборов являются потребительскими.¹ Орошение включает воду, используемую для сельскохозяйственных культур, а также воду, используемую для озеленения, полей для гольфа, парков и т. Д. ¹
В 2015 году на Калифорнию и Техас приходилось 16% водозабора в США. ¹ На эти штаты вместе с Айдахо, Флоридой, Арканзасом, Нью-Йорком, Иллинойсом, Колорадо, Северной Каролиной, Мичиганом, Монтаной и Небраской приходится более 50% вывода средств в США. ¹ На Флориду, Нью-Йорк и Мэриленд приходилось 50% забора соленой воды.¹

Расчетное использование воды, 2015 г.

Источники воды

Примерно 87% населения США в 2015 году пользовалось коммунальным водоснабжением; остальная часть полагается на воду из домашних колодцев. ¹
На поверхностные источники приходится 74% всех водозаборов. ¹
Около 148 000 государственных систем водоснабжения обеспечивают водопроводную воду для потребления людьми в 2020 году, из которых примерно 50 000 (34%) являются коммунальными системами водоснабжения (CWS).9% всех КСВ обеспечивают водой 78% населения. ²
В 2006 году CWS поставляли в среднем 96 000 галлонов в год на каждое жилое соединение и 797 000 галлонов в год на нежилое соединение. ³

Источники водозаборов, 2015

Энергопотребление

2% от общего потребления электроэнергии в США идет на перекачивание и очистку воды и сточных вод, что на 52% больше, чем в 1996 году.⁴ Города в среднем используют 3 300–3600 кВт · ч на миллион галлонов доставляемой и очищенной воды. На электроэнергию приходится около 80% муниципальных затрат на обработку и распределение воды. ⁵
Для подачи подземных вод из общественных источников требуется 2100 кВтч / миллион галлонов — это примерно на 31% больше электроэнергии, чем для подачи поверхностных вод, в основном из-за более высоких требований к откачке воды для систем грунтовых вод. ⁴
Водный проект штата Калифорния является крупнейшим потребителем энергии в Калифорнии, потребляя от 6 до 9 человек.5 миллиардов кВтч в год, частично компенсированные за счет собственной гидроэнергетики. В процессе доставки воды из дельты залива Сан-Франциско в Южную Калифорнию проект использует 3–4% всей электроэнергии, потребляемой в штате. ^6,7

Очистка воды

Закон о безопасной питьевой воде (SDWA), принятый в 1974 году и измененный в 1986 и 1996 годах, регулирует загрязняющие вещества в системах водоснабжения общего пользования, обеспечивает финансирование инфраструктурных проектов, защищает источники питьевой воды и способствует способности систем водоснабжения соответствовать правилам SDWA. .⁸
Типичные параметры, которые USEPA использует для мониторинга качества питьевой воды, включают: микроорганизмы, дезинфицирующие средства, радионуклиды, органические и неорганические соединения. ⁹
91% CWS предназначены для дезинфекции воды, 23% предназначены для удаления или связывания железа, 13% предназначены для удаления или связывания марганца и 21% предназначены для борьбы с коррозией. ³

Категории размеров коммунальных систем водоснабжения

Воздействие на жизненный цикл

Требования к инфраструктуре

Исследование и оценка потребностей в инфраструктуре питьевой воды в 2015 году показали, что U.К 2035 году системам водоснабжения Южной Америки потребуется $ 472,6 млрд инвестиций для продолжения обеспечения чистой безопасной питьевой водой. ¹⁰
312,6 миллиарда долларов из общей потребности в национальных инвестициях приходится на передачу и распределение. Потребности в лечении (83,0 миллиарда долларов), хранении (47,6 миллиарда долларов), разработке источников (21,8 миллиарда долларов) и других системах (7,5 миллиарда долларов). ¹⁰
Системы водоснабжения обслуживают более 2,2 миллиона миль линий передачи и распределения. ¹⁰ В 2020 году средний возраст водопроводных труб в США.S. 45 лет — это увеличение среднего возраста по сравнению с 25 годами в 1970 году. ¹¹ 240 000 основных перерывов в работе происходит каждый год в США, что нарушает водоснабжение и создает риск заражения питьевой воды. ¹²

потребность к 2035 г., по типу проекта

¹⁰

Требования к электричеству

В 2011 году для снабжения государственных учреждений пресной водой потребовалось около 39 миллиардов киловатт-часов электроэнергии. Эта энергоемкость увеличилась на 39% по сравнению со значениями 1996 года, в основном из-за роста населения и расширения очистных сооружений.Эта тенденция, вероятно, сохранится в ближайшие годы. ⁴
Бытовая техника значительно увеличивает энергетическую нагрузку. Посудомоечные машины, души и смесители требуют 0,312 кВтч / галлон, 0,143 кВтч / галлон и 0,139 кВтч / галлон соответственно. ¹³

Энергопотребление в течение жизненного цикла для водоочистных сооружений Ann Arbor

¹³

Потребительское использование

Безвозвратное использование — это деятельность, при которой вода забирается из источника в бассейне и возвращается только часть забираемой воды или не возвращается в бассейн.Вода могла быть потеряна из-за испарения, включилась в такой продукт, как напиток, и была отправлена из бассейна, или попала в атмосферу в результате естественного воздействия растений и листьев. ¹
На сельское хозяйство приходится самая большая потеря воды (80-90% от общего потребления воды в США). ¹⁵ Из 118 млрд галлонов / сутки пресной воды, забираемой для орошения, более половины теряется из-за безвозвратного использования. Из 133 млрд галлонов в сутки на теплоэлектроэнергию в США.С., 3% потребляется (4,31 лг / сут). ¹

Решения и устойчивые альтернативы

Сторона снабжения

Основные компоненты, которые предлагают значительные возможности повышения энергоэффективности, включают насосные системы, насосы и двигатели. ¹⁶
Периодическая реабилитация, ремонт и замена инфраструктуры распределения воды помогут улучшить качество воды и избежать утечек. ¹⁰
Выбор правильного размера, модернизация до энергоэффективного оборудования, а также системы мониторинга и управления могут оптимизировать системы для сообществ, которые они обслуживают, и при этом сэкономить энергию и воду.⁵
Достижение эффективности использования энергии и химикатов на месте для минимизации воздействия на окружающую среду в течение жизненного цикла, связанного с производством и распределением энергии и химикатов, используемых в процессе обработки и распределения.
Сократите использование химикатов для обработки и удаления осадка за счет эффективного проектирования процессов, рециркуляции ила, а также восстановления и повторного использования химикатов.
Вырабатывайте энергию на месте с помощью возобновляемых источников, таких как солнце и ветер. ¹⁷
Планы эффективного управления водосбором для защиты исходной воды часто более рентабельны и экологически безопасны, чем очистка загрязненной воды.Например, Нью-Йорк решил инвестировать от 1 до 1,5 миллиардов долларов в проект по защите водосбора с целью улучшения качества воды в водоразделе Катскилл / Делавэр, а не строить новую фильтровальную установку с капитальными затратами в 6-8 миллиардов долларов. ¹⁸
Менее 4% пресной воды в США поступает из соленой или соленой воды, хотя этот сегмент растет. Технология опреснения, такая как мембранная фильтрация обратного осмоса, открывает большие ресурсы, но необходимы дополнительные исследования для снижения затрат, энергопотребления и воздействия на окружающую среду.⁴

Сторона спроса

Лучшие инженерные практики:
- Сантехника для снижения потребления воды, например, высокоэффективные туалеты, насадки для душа с низким расходом и аэраторы для смесителей. ¹⁹
- Повторное использование и рециркуляция воды, например, системы очистки сточных вод и дождевые бочки. ²⁰
- Эффективные методы полива ландшафта. ²⁰
Более эффективные методы планирования и управления:
- Ценообразование и программы модернизации.¹⁹
- Правильное обнаружение утечек и замер. ²⁰
- Программы аудита воды в жилых домах и программы государственного образования. ¹⁹

Система орошения с центральным шарниром

²¹

Мировой Водный Распределитель | Уровень грунтовых вод в реальном времени | Подземные воды | Вода | Данные | Школа природных ресурсов

Мировое распределение водных ресурсов

Подземные воды являются вторым по величине доступным резервуаром пресной воды.На приведенной ниже диаграмме показано, что большая часть пресной воды в мире заблокирована в виде льда в полярных ледяных шапках, континентальных ледяных щитах и ледниках. Поверхностные воды, такие как реки и озера, составляют менее 1% мировых запасов пресной воды, тогда как подземные воды составляют 12% мировых запасов пресной воды.

Подробное объяснение того, где находится вода на Земле, можно найти в таблице данных ниже. Обратите внимание на то, что из общего объема воды в мире, составляющего около 326 миллионов кубических миль воды, более 96 процентов — это соленая вода.Из общего количества пресной воды более 68 процентов заключено во льдах и ледниках. Еще 30 процентов пресной воды находится в земле. Источники поверхностных вод, такие как реки, составляют всего около 300 кубических миль (около 1/10 000-го одного процента от общего объема воды).

Источник воды	Объем воды в кубических милях	Объем воды в кубических километрах	Процент пресной воды	% от общего количества воды
Океаны, моря и заливы	321 000 000	1,338,000,000	–	96.5
Ледяные шапки, ледники и вечный снег	5 773 000	24 064 000	68,7	1,74
Подземные воды	5 614 000	23 400 000	–	1.7
Свежий	2 526 000	10 530 000	30,1	0,76
Физиологический раствор	3 088 000	12 870 000	–	0,94
Влажность почвы	3,959	16 500	0.05	0,001
Подземный лед и вечная мерзлота	71 970	300 000	0,86	0,022
Озера	42,320	176 400	–	0.013
Свежий	21 830	91 000	0,26	0,007
Физиологический раствор	20 490	85 400	–	0,006
Атмосфера	3 095	12 900	0.04	0,001
Болотная вода	2,752	11 470	0,03	0,0008
Реки	509	2 120	0,006	0.0002
Биологическая вода	269	1,120	0,003	0,0001
Итого	332 500 000	1,386,000,000	–	100

Источник: Gleick, P.Х., 1996: Водные ресурсы. В Энциклопедии климата и погоды, изд. С. Х. Шнайдер, Oxford University Press, Нью-Йорк, т. 2. С. 817-823.

История распределения и очистки воды

На этой неделе, с 3 по 9 мая, проходит Неделя питьевой воды 2015, спонсируемая Американской ассоциацией водоснабжения (AWWA) и посвященная теме «Что вы знаете о h3O?» Вода необходима для жизни и является основой цивилизации.Люди нуждаются в воде каждый день не только для питья, но и для промышленных, сельскохозяйственных, медицинских и рекреационных нужд. Надежный доступ к чистой и безопасной воде имеет решающее значение для здоровья и успеха общества.

Инфографика «Восстановленная вода» — от туалета до крана «Неделя питьевой воды

» побуждает общественность лучше узнать свой h3O и понять, насколько важна вода для нашей повседневной жизни. И хотя мы писали о многих водных проблемах, включая устойчивое развитие, водосбережение, рекультивацию воды, критичность воды, откуда берется наша вода, и критичность инвестиций в стареющую инфраструктуру нашей страны, есть константа: Америка имеет одну из самые безопасные источники питьевой воды в мире и, по сути, могут похвастаться 100-процентным доступом к чистой воде и улучшенным санитарным условиям.Итак, на этой неделе мы хотели бы сделать шаг назад во времени и узнать об истории распределения и очистки воды.

ИСТОРИЯ РАСПРОСТРАНЕНИЯ

Месопотамия — 3100 г. до н.э.
С самого начала цивилизации доступ к большому количеству воды имел первостепенное значение. Около 3100 г. до н.э. первая исторически признанная цивилизация людей поселилась в Месопотамии, земля стала богатой и плодородной в результате циклических разливов рек Тигр и Евфрат. Древние цивилизации всегда располагались рядом с обильными источниками воды, и даже древние пешеходные тропы пролегали мимо источников или ручьев.Древние очень ценили любое водоснабжение, которое было прозрачным, чистым и обильным, и люди часто копали колодцы, чтобы облегчить сбор, а также строили защитные сооружения вокруг этих источников.

Персия — 700 г. до н.э.
Первая инженерная система распределения появилась в древней Персии, ныне Армении, примерно в 700 г. до н.э. в форме «канатов». Эти канаты, которые представляли собой открытые туннели, вырытые в склонах холмов, выталкивали грунтовые воды с холмов в близлежащие города или поселки. Использование канатов стало широко распространенным, и некоторые из них существуют до сих пор.Фактически, до 1933 года все водоснабжение иранской столицы Тегерана поступало из канатов.

Римская империя — 312 г. до н.э.

Римские акведуки все еще существуют сегодня.

Затем последовали римские акведуки, которые были построены как над землей, так и под землей между 312 г. до н.э. и 455 г. н.э. Эти акведуки использовали гравитационный поток, чтобы доставлять воду из отдаленных источников в города, и некоторые из этих впечатляющих сооружений существуют до сих пор. Самым длинным акведуком был Aqua Marcia, по которому вода поступала из источника в 23 милях от Рима.Фактическая длина акведука составляла 57 миль из-за его извилистых изгибов и поворотов вдоль сельской местности, которые были необходимы для поддержания устойчивого нисходящего потока воды. Aqua Marcia, построенная в 144 г. до н.э., в основном находилась под землей. Только последние семь миль акведука находились над землей и заканчивались распределительными резервуарами Рима, из которых вода поступала в фонтаны и ванны. Лишь очень немногие богатые люди имели водопровод непосредственно в свои дома. Трубы в основном делались из выдолбленных бревен или перфорированного камня, но некоторые из них были также сделаны из глины и свинца.

Инки — 1450

Фонтан Мачу-Пикчу

Одним из самых замечательных примеров ранней гидротехники является «Лестница фонтанов» инков, построенная около 1450 года в городе Мачу-Пикчу. Фонтаны снабжали весь город свежей ключевой водой из пары неорошаемых источников на вершине горы. У главного источника, который находился в полумиле от первого из 16 фонтанов, инженеры инков спроектировали и построили водопроницаемую стену длиной 48 футов, которая питала облицованный камнем канал, который также собирал воду из второго, меньшего источника.Канал, шириной и глубиной примерно пять дюймов, имел средний уклон в три процента и мог пропускать до 80 галлонов в минуту, что было в два раза больше воды, чем пиковый поток для источников. Таким образом инженеры Incan даже предотвратили переполнение и потерю. Вода стекала к фонтанам, которые были соединены каменными каналами, которые образовывали 180-футовый каскад воды или «водную лестницу» с общим перепадом высоты 65 футов. Все фонтаны, даже императорский, были общедоступными, за исключением последнего, который находился внутри Храма Кондора.Этот удивительный подвиг ранней инженерии не только обеспечил безопасное и надежное водоснабжение, но и помог защитить архитектуру на склоне холма от эрозии.

Бостон, Массачусетс — 1652

Деревянная водопроводная труба, как говорят, была проложена до 1800 года. Выкопана в 1921 году на углу улиц Чаунси и Эксетер-Плейс, Бостон, Массачусетс. Экспонат в Музее Джозефа Аллена Скиннера, Саут-Хэдли, Массачусетс, США.

В 1652 году Бостон стал домом для первых в стране гидротехнических сооружений, созданных для обеспечения водой для пожаротушения и бытовых нужд.Пожары были обычным явлением в то время для домов и каминов с деревянным каркасом, и первостепенное значение имела готовность к водоснабжению. Просверленные бревна делались из болиголова или вяза толщиной десять дюймов, разрезались на отрезки от семи до девяти футов и скреплялись смолой или смолой, а иногда даже железными обручами. В Бостоне линия, снабжающая шумное сообщество на набережной, шла от пруда Ямайка до района Фанел-Холл.

Дерево оказалось проблематичным по нескольким причинам: из-за неровной почвы бревна провисали и в них задерживалась вода, трубы наводняли насекомые, древесина гнила, а вода часто имела древесный привкус.Кроме того, из-за повышенного давления, необходимого для закачки воды в быстро расширяющиеся города, деревянные трубы стали раскалываться. Примерно в это же время железо стало более доступным, и города начали использовать его в своих системах распределения.

Филадельфия, Пенсильвания — 1804

В 1804 году Филадельфия стала первым городом в мире, в котором использовались чугунные трубы для водопровода, и первым городом, построившим крупномасштабную водопроводную станцию на реке Шуйкилл. Нью-Йорк последовал этому примеру с проектом распределения воды, который состоял из 41 мили канала с постоянным уклоном 13.5 дюймов на милю. Завершенный в 1842 году, проект также имел 16 туннелей, 114 водопропускных труб и мост через реку Гарлем.

Гидравлические сооружения основывались на насосах, первыми из которых были водяные колеса и простые гидравлические насосы. К 1800-м годам паровые ветряные мельницы получили широкое распространение из-за постоянно растущего населения и промышленной революции. Например, в 1835 году население Чикаго составляло 350 человек. К середине века оно увеличилось до более чем 60 000 человек! А в 1869 году Чикаго попал в заголовки мировых газет, когда представил свой невероятный инженерный подвиг.

Чикаго, Иллинойс — 1869

Знаменитая водозаборная труба Чикаго стоит и сегодня.

Компания Chicago Waterpower использовала двойные подземные туннели, чтобы снабжать город водой. В первом туннеле была труба высотой 138 футов и шириной три фута, которая уравновешивала давление в городской магистрали. Колонна пережила Великий Чикагский пожар 1871 года и до сих пор является историческим сооружением. Паровые двигатели забирали воду из озера Мичиган и обеспечивали водопровод города 15 миллионами галлонов в день.Сегодня шесть двигателей перекачивают 72,5 миллиона галлонов в день в город Чикаго, и более 90 процентов населения США снабжается водой из муниципальных источников.

ИСТОРИЯ ЛЕЧЕНИЯ

Цивилизации уже более шести тысяч лет понимают необходимость как надежного водоснабжения, так и водоподготовки. Древние санскритские тексты обсуждают кипение, воздействие солнечного света и угольную фильтрацию как методы лечения помутнения или видимой облачности. Древние египтяне даже использовали коагулянты — химические вещества, которые до сих пор используются для удаления взвешенных частиц из питьевой воды.Греки и римляне использовали методы очистки, включая фильтрацию через песок, отстаивание воды и хранение в медных горшках. Поскольку древние не знали о микробах и их беспокоила только мутность, никакого дополнительного прогресса в области водоотведения не было до 1800-х годов.

Открытие патогенов

Микроскопическое изображение бактерий холеры, вызывающих холеру

. Самым важным достижением в области очистки воды стало понимание того, что болезнь передается через микробы в неочищенной воде.В 1804 году в Пейсли, Шотландия, была построена первая крупномасштабная установка для очистки воды, в которой использовалась медленная фильтрация через песок. А в 1855 году эпидемиолог доктор Джон Сноу доказал, что холера передается через воду, связав вспышку болезни в Лондоне с общественной скважиной, загрязненной сточными водами. Лондон начал использовать песчаные фильтры для питьевой воды и добился резкого снижения заболеваемости холерой. Позже, в 1800-х годах, Луи Пастер показал, как микроскопические организмы или микробы передают болезни через воду — «теория микробов».

Хлор
Открытие хлора как микробицида произвело революцию в обработке воды. Мейдстон, Англия, был первым городом в мире, который обработал всю воду хлором, а Джерси-Сити, штат Нью-Джерси, был первым городом в Соединенных Штатах, который дезинфицировал общественную воду с помощью хлорирования в 1908 году. Начиная с 1910 года, обычное хлорирование стало широко распространенный в Соединенных Штатах, и в течение следующих нескольких десятилетий в стране произошло резкое сокращение смертности от брюшного тифа.

Федеральное постановление

Благодаря Закону о безопасной питьевой воде практически вся вода в США теперь обрабатывается в соответствии со строгими стандартами питьевой воды.

Служба общественного здравоохранения США ввела первые правила качества питьевой воды в 1914 году, и они применялись только к загрязнителям, способным вызывать инфекционные заболевания. Служба общественного здравоохранения пересмотрела и расширила эти правила в 1925, 1946 и 1962 годах, последний из которых был принят всеми 50 штатами и включал 28 веществ.Однако к концу 1960-х годов стало очевидно, что необходим дополнительный контроль. Теперь беспокойство вызывали не только эстетические проблемы, патогены и химические вещества естественного происхождения, но и антропогенные токсины и химические вещества, вызванные промышленными и сельскохозяйственными достижениями того времени. Заводские стоки, стоки с сельскохозяйственных угодий и полей, а также протекающие подземные резервуары для хранения выщелачивали химические вещества в систему питьевого водоснабжения, вызывая проблемы со здоровьем и окружающей средой.

Служба общественного здравоохранения провела в 1969 году обследование, которое дало некоторые отрезвляющие результаты: только 60 процентов систем водоснабжения страны поставляли воду, которая соответствовала стандартам Службы общественного здравоохранения.Кроме того, исследование 1972 года обнаружило 36 химических веществ в очищенной воде, взятой с очистных сооружений вдоль реки Миссисипи. Эти исследования, наряду с повышением осведомленности о воздействии индустриализации на окружающую среду, привели к принятию нескольких законов об охране окружающей среды и здоровья, включая Закон о безопасной питьевой воде в 1974 году. администрация Управления подземных и питьевых вод (EPA) Агентства по охране окружающей среды США.Одним из наиболее важных результатов Закона о безопасной питьевой воде является улучшение очистки воды в небольших населенных пунктах. До принятия Закона в 1974 г. только 33% малых и средних общин вообще предоставляли какое-либо лечение. Сегодня почти 100% населенных пунктов страны обеспечены питьевой водой, соответствующей федеральным стандартам питьевой воды.

ЗАКЛЮЧЕНИЕ

Женщина черпает нефильтрованную воду из высохшего русла реки возле деревни Катабой в отдаленном районе Туркана на севере Кении.

Безопасная, чистая и надежная питьевая вода имеет решающее значение для цивилизации и человечества, и нам повезло, что мы живем во время и в стране, где питьевая вода изобилует и безопасна. К сожалению, этого нельзя сказать о остальной части населения мира, поскольку почти миллиард человек по-прежнему не имеют доступа к чистой питьевой воде. Поэтому, отмечая впечатляющий исторический график достижений в области распределения и обработки воды во время Недели питьевой воды 2015 года, мы все должны продолжать идти по пути инноваций до тех пор, пока не будут удовлетворены потребности мирового населения в воде.

С Неделей питьевой воды 2015!

Как вода попадает в мой кран?

Что вы делаете, когда хотите выпить воды? Если вы похожи на большинство детей, вы берете чашку и направляетесь к раковине. Один поворот крана дает чашку красивой прохладной воды.

Точно так же, когда пришло время вымыться, вы прыгаете в душ. Когда вы включаете кран, сверху на вас льется теплая очищающая вода, смывая грязь и сажу.Но задумывались ли вы когда-нибудь о том, откуда берется эта вода?

Вы когда-нибудь заглядывали под раковину? Там есть большая кастрюля с водой? Нет! Если вы когда-нибудь заглянули под раковину, вы, вероятно, заметили ряд труб, ведущих к крану. Так откуда же берется эта прохладная питьевая вода?

В зависимости от того, где вы живете, вода попадает в ваш дом двумя основными способами. Если вы живете за городом на ферме, ваша вода, вероятно, поступает из глубокого колодца, расположенного на вашей территории.Однако, если вы живете в маленьком или большом городе, вы, скорее всего, получаете воду из общественного водопровода.

Если ваша вода поступает из общественного водопровода, вы будете платить коммунальному предприятию водоснабжения в зависимости от того, сколько воды вы используете. Ваше потребление воды измеряется водомером, установленным в вашем доме или на вашем участке.

Коммунальные предприятия водоснабжения обеспечивают водой большое количество потребителей одним из двух способов: поверхностными или грунтовыми водами. Грунтовые воды находятся глубоко под землей в водоносных жилах, известных как водоносные горизонты.Доступ к нему необходимо получить, пробурив глубокую скважину, а затем выкачав ее на поверхность. Если у вас есть собственный колодец, вы используете грунтовые воды из водоносного горизонта.

С другой стороны, поверхностные воды находятся на поверхности Земли в озерах, реках и ручьях. Коммунальное предприятие водоснабжения получает доступ к поверхностным водам, строя водозабор для забора воды в место, где она может быть проанализирована, обработана и затем откачана потребителям.

Большинство коммунальных предприятий водоснабжения, как правило, полагаются на поверхностные источники воды.Однако миллионы людей во всем мире пользуются колодцами с грунтовыми водами. В целом оба источника обеспечивают около половины питьевой воды в мире.

Независимо от источника воду необходимо анализировать, чтобы убедиться, что она безопасна для питья. Коммунальные предприятия водоснабжения фильтруют и обрабатывают воду определенными химическими веществами для удаления примесей и обеспечения безопасности питьевой воды.

Отфильтрованная и очищенная вода, которую можно пить (называемая питьевой водой), затем хранится в резервуаре, из которого она перекачивается по подземным трубам (называемым водопроводом) в ваш дом.Водопроводная труба, известная как сервисная боковая линия, соединяет эту водопроводную магистраль с водопроводом в вашем доме и подает воду прямо к вашему крану, когда вы его включаете.

Коммунальные предприятия водоснабжения также хранят много воды на случай чрезвычайных ситуаций. Возможно, вы заметили большие резервуары для воды, расположенные на высоких холмах в вашем городе и окружающих районах. Эти резервуары для воды вмещают тысячи и тысячи галлонов воды, которые можно использовать в случае пожаров и протечек в водопроводной сети.

Разводка воды в частном доме – монтаж водоснабжения своими руками

Как устроен бытовой водопровод

Как подсчитать метраж труб и число фитингов

Как сделать разводку линии холодной воды

Как обустроить линию подачи горячей воды

Как сэкономить на монтаже водопровода

разводка воды для частного дома своими руками: составление схемы, монтаж

Разновидности схем водопроводной разводки

Последовательный тип подключения

Параллельная разновидность подключения

Разновидности по способу подачи жидкости

Разработка схемы своими руками

Основные точки системы

Особенности прокладки скрытой, открытой системы

Рекомендации

Схема водоснабжения частного дома — основные составляющие

Основные составляющие систем водоснабжения

Точка подключения водопровода

Автономные источники в схеме водоснабжения частного дома

Оборудование для водозабора

Глубинные насосы

Схемы водоснабжения с поверхностными насосами и насосными станциями

Баки запаса воды (накопители)

Очистка и обеззараживание воды для схемы автономного водоснабжения

Схема трубопроводной системы частного дома

Устройство наружного трубопровода

Схема разводки внутри дома

Рассчитываем систему водоснабжения

Несколько слов в заключение

от насосной станции, от скважины, от центрального водопровода, пошаговая инструкция, фото

Выбор схемы разводки

Последовательность схемы водоснабжения

Какие трубы выбрать

Способы разводки труб водоснабжения в частном доме

От насосной станции

От скважины

От центрального водопровода

Монтаж водопровода в Самаре. Разводка труб (воды) в квартире, доме

Разводка труб в квартире и доме — основные схемы

Тройниковая схема разводки труб

Коллекторная схема разводки воды

Выбор оптимальной схемы

Материалы для изготовления труб

Полипропиленовые трубы

Трубы из металлопластика

Трубы «Рехау»

Трубы из меди

Профессиональный монтаж водопровода в разумные сроки

Разводка и монтаж труб водоснабжения на даче, в частном доме, цена и сроки работ

Ввод воды и схемы разводки внутреннего водопровода в частном доме

План действий

Источник забора воды

Централизованный водопровод

Если источником воды служит колодец или скважина

Какой материал выбрать для ввода

Как сделать ввод воды

Разводка воды в частном доме

Последовательное подключение

Коллекторное подключение

Труба для внутреннего водопровода

Где вода на Земле?

Где вода на Земле?

Информация о качестве воды — РАСПРЕДЕЛЕНИЕ ВОДЫ НА ЗЕМЛЕ

Как распределяется вода? | Американский институт геонаук

Информационный бюллетень по водоснабжению и распределению в США

Образцы использования

Вода использует

Расчетное использование воды, 2015 г.

Источники воды

Источники водозаборов, 2015

Энергопотребление

Очистка воды

Категории размеров коммунальных систем водоснабжения

Воздействие на жизненный цикл

Требования к инфраструктуре

потребность к 2035 г., по типу проекта

Требования к электричеству

Энергопотребление в течение жизненного цикла для водоочистных сооружений Ann Arbor

Потребительское использование

Решения и устойчивые альтернативы
