Как покрыть теплицу поликарбонатом: принципы установки и крепления

Поликарбонат в качестве покрытия теплиц привлекает прочностью и устойчивостью к атмосферным невзгодам. Перечень его убедительных плюсов увесисто дополняют заманчивые технологические возможности. Материал гибок, легко раскраивается, несложно монтируется. Подходит для обустройства «зеленых домиков» скатной и арочной конструкции. Умелым рукам домашних мастеров не грозят малейшие затруднения, если предварительно вооружиться не только любимым инструментом, но и сведениями о том, как покрыть теплицу поликарбонатом с перспективой долгой безупречной службы.

Учет характеристик материала

Владельцам теплиц, покоренным неоспоримыми преимуществами крайне популярного ныне пластикового покрытия, стоит ознакомиться со структурными и техническими особенностями материала. Применяемый в тепличном строительстве поликарбонат представляет собой гибкий двухслойный или лист длиной 6 или 12м и стандартной шириной 2,1м. Желающих использовать трех и четырехслойный материал для покрытия теплиц встречаются редко, потому что усиленная конструктивная прочность в данной сфере не требуется.

Присмотревшись к торцевому срезу листа, сложно не заметить миниатюрные пластиковые перегородки, разделяющие тело покрытия на своеобразные каналы-ячейки. Они формируют некое подобие продольных камер, торцы которых располагаются в один ряд. На основании чего двухслойный поликарбонат также называется однокамерным. Полые каналы заполнены воздухом, благодаря которому теплица будет отлично сохранять аккумулированное тепло.

Однако именно полости причиняют порой неприятности усердному домашнему монтажнику, прилагающему излишнюю силу при затягивании крепежа.

Пластиковое покрытие нестабильно. Ему свойственно расширяться в жару и принимать прежние размеры при понижении атмосферной температуры. Значения термических линейных изменений невелики. Один метр прозрачных или молочно-матовых поликарбонатных представителей расширится/сузится вслед за температурными колебаниями только на 2,5-3мм. Но не учитывать указанный факт нельзя, иначе в пору чередования теплых деньков с запоздалыми весенними и первыми осенними заморозками тепличное покрытие банально покоробит.

Монтировать на каркас поликарбонат нужно в строго определенном направлении. Листы нежелательно располагать горизонтально. Настоятельно рекомендована вертикальная установка, обеспечивающая беспрепятственный сток конденсата по продольным каналам. Устанавливать листы нужно так, чтобы наружу «смотрела» внешняя сторона, оснащенная напыляемой или коэкструдированной УФ-защитой. Внешний защитный слой предотвращает преждевременную порчу материала.

Резюмируем. Для того чтобы грамотно произвести покрытие теплицы поликарбонатом, нужно:

• правильно раскроить материал с ориентацией на вертикальное расположение каналов;
• установить раскроенные детали обшивки, обязательно развернув их наружу защищенной от УФ атак стороной;
• не затягивать крепеж так, чтобы покрытие деформировалось;
• предпринять технологические меры, позволяющие материалу слегка передвигаться из-за периодического изменения линейных размеров;
• купить покрытие и специализированный крепеж, выпускаемый с учетом технической специфики поликарбоната.

Активно востребован в частном тепличном строительстве однокамерный поликарбонат толщиной 6 и 8мм. Полимерный светопроводящий материал толщиной 4 мм приобретают чаще всего для возведения небольших парников, 10-миллиметровый для «остекления» зимних тепличных сооружений. Для надежного крепления пластикового покрытия толщиной 4мм нужно, чтобы между точками крепления было от 40 до 50см. Максимально допустимое расстояние между фиксирующими точками для 6-миллиметрового поликарбоната 70 см. Поликарбонат потолще крепить можно пореже, но не реже чем через метр, чтобы листы не прогибались под тяжестью атмосферных осадков.

Обозначенные лимиты действительны для вертикальной схемы крепления. Они напрямую связаны с шагом установки тепличных стоек, арок, стропил – т.е. с тем, на чем должны быть зафиксированы листы поликарбоната. Указанный факт определяет выбор материала либо заставляет усовершенствовать тепличное сооружение путем внедрения дополнительных конструктивных элементов.

Правила обшивки теплиц поликарбонатом

Установка поликарбоната производится на металлический и деревянный каркас, на заводскую и самодельную конструкцию из пластиковых труб. Принципиально процесс монтажа выполняется по единой схеме, но есть отличия, с которыми самостоятельному мастеру необходимо ознакомиться.

Варианты крепежа для поликарбонатного покрытия

С целью упростить процедуру крепления поликарбонатного покрытия выпускаются специальные соединительные элементы, это:

• разъемные полимерные соединительные профили, предназначенные для линейного соединения продольных листов. Представляют собой усовершенствованное подобие кабель канала, включают   прикрепляемую к каркасу базу и закрывающую соединение сверху крышку. Отличаются высокой зажимной способностью;
• неразъемные полимерные соединительные профили, аналогично выполняющие функцию линейного соединителя. Представляют собой гибкий длинномерный элемент, напоминающий в разрезе перевернутую на бок букву Н. В боковые отверстия положенной на бок литеры заводятся стыкуемые поликарбонатные панели. Неразъемный профиль не предназначен для крепления полимерного покрытия к каркасу, т.к. созданное им соединение не обладает достаточной прочностью. Однако для устройства легких парников и для сборки отрезков поликарбоната в единую деталь вполне подходят;
• саморезы с термошайбами, предназначенные для точечной фиксации покрытия. Причем, для крепления раскроенных листов поликарбоната к металлическому и деревянному каркасу выпускаются разные виды самонарезающих шурупов. Для укладки покрытия на полимерный каркас подходят саморезы по древесине. Термошабы предохраняют лист от деформации и обеспечивают герметичность точечного соединения;
• алюминиевые соединительные профили. Выпускаются только в разъемном виде, основное применение нашли в тепличном хозяйстве промышленного масштаба. Жесткие, отлично сохраняющие форму алюминиевые соединители могут использоваться в качестве самостоятельных стоек и арок небольших парников.

Крепление поликарбоната к каркасу из труб иногда выполняют с помощью пластиковых серег, алюминиевых или оцинкованных стальных скоб, охватывающих круглые дуги арочной теплицы с внутренней стороны. Для их монтажа требуются встречные металлические пластины, устанавливаемые с наружной стороны покрытия и болтовые соединения. Производители поликарбоната не советуют использовать скобы, но в народе этот способ опробован и считается вполне приемлемым.

Для обшивки частной теплицы поликарбонатом чаще всего используются саморезы и разъемный полимерный профиль. Размер самонарезающих шурупов зависит от толщины листа. Размер профиля определяется в соответствии с толщиной стоек, дуг или стропил. Его базе нужно полностью поместиться на элементе, к которой производится крепление. Краям профиля нельзя «зависать», не имея под собой опоры. Еще придется купить перфорированную ленту, торцевые профили, применяемые для защиты панелей от насекомых, пыли, водорослей. Для обустройства скатной кровли потребуется коньковый профиль.

Правила установки поликарбоната диктуют применение точечной и линейной схемы крепления в комплексе. На торцах теплицы раскроенные панели фиксируются шурупами, а стенки и кровлю скатной конструкции и своды арочного сооружения накрывают листами, состыкованными соединительными профилями и дополнительно зафиксированными крепежными точками.

Стандартный старт – раскрой

Поликарбонат – материал с довольно чувствительной к механическим воздействиям поверхностью. Чтобы его не оцарапать и не повредить УФ-защиту, пленки с внешней и внутренней стороны нельзя снимать. Режут его острым ножом, электрическим лобзиком. Идеальный срез получится, если пользоваться циркуляционной пилой с мелкозубчатым лезвием.

Для раскроя покрытия потребуется ровная, довольно просторная площадка. Изготовители настоятельно советуют кроить их продукт в помещении, чтобы в каналы не проникал сор и влага. Однако реалии зачастую сильнее советов и пожеланий, из-за чего резать на части поликарбонат приходиться просто на земле.

Процедура включает два традиционных этапа:

• раскрой деталей для обшивки торцов;
• раскрой панелей, устанавливаемых целиком вдоль дуг арочной теплицы или вдоль стеновых стоек и кровельных стропил.

Опять же прислушиваясь к рекомендациям изготовителей, не следует монтировать целиковые листы на боковины теплицы. Рекомендуется разрезать их на две либо три полосы. Разрезанные боковые панели шириной по 70см или для толстого покрытия 105см можно не крепить дополнительно саморезами к стяжкам теплицы. Правда, правила этого редко придерживаются, и кладут на арки обшивку листами 210см шириной с нахлестом около 5см. Инструкция утверждает, что это неправильно, но народная практика опровергает несостоятельность данного метода.

Материал легко режется вдоль ребер жесткости. В поперечном к ним направлении домашние умельцы сначала по линейке или бруску надрезают верхний слой, затем аккуратно перегибают лист и по сгибу отрезают нижний.

Кстати, сгибать поликарбонат можно исключительно вдоль каналов, а поперек категорически нет.

Поликарбонат для обшивки торцов раскраивается следующим образом:

• торцы собираем согласно предписанию изготовителя или собственным проектным разработкам, если покрытием оснащается теплица собственноручного производства;
• на площадке раскладываем лист покрытия и согласно приложенной к конструкции схеме раскраиваем панели для торцов. Для самодельной теплицы выкройку надо сделать из картона, на худой конец из склеенных газет;
• проверяем точность раскроя путем наложения выкроенных панелей на торцы. При необходимости маркером отмечаем отклонения, затем подрезаем излишки.

После раскроя циркуляркой или лобзиком стружку и пыль из панелей нужно убрать посредством продувки пространства между ребрами жесткости. Можно воспользоваться пылесосом.

Герметизация кромок поликарбонатных панелей

Торцы разрезанных листов нужно закрыть, чтобы в пространство между ребрами жесткости не попадала грязь и влага. Не закрываются только детали, защищенные конструктивными элементами каркаса.

Закрываются кромки путем установки П или Г-образного профиля, используется также самоклеящаяся алюминиевая лента. Профили и лента выпускаются в двух вариантах:

• сплошном, прикрепляемом к верхней кромке листа. Его функция заключается в предохранении от просачивания атмосферной влаги;
• перфорированном, прикрепляемом к нижней кромке листа. Он нужен для отвода конденсата из каналов поликарбоната.

Панели для скатной конструкции оснащаются сверху сплошным профилем либо лентой, снизу перфорированным. Детали для обшивки арочной теплицы с обеих сторон оснащаются перфорированными вариантами. Если в наличии нет перфорированного профиля, можно прикрепить сплошной и просверлить в нем отверстия для стока конденсата. Герметично закрывать оба торца поликарбонатного листа нельзя.

Перед установкой закрывающего профиля или приклейкой ленты 0,8 – 1,0см защитной пленки с поверхности листа надо снять.

Специфика точечного крепежа

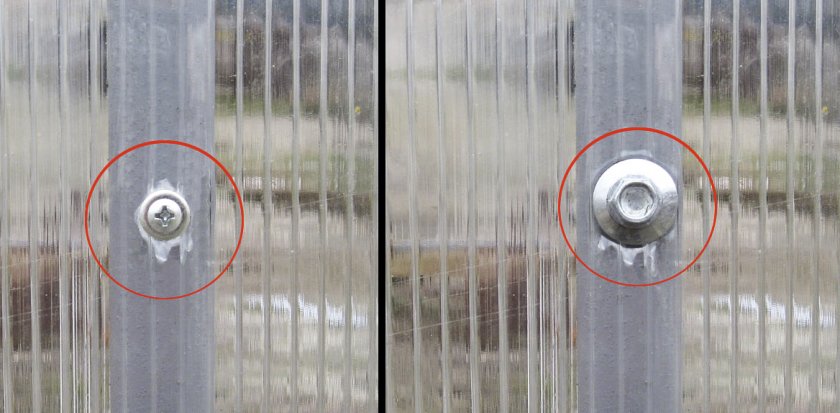

Детали обшивки на собранных торцевых блоках фиксируются саморезами перед установкой каркаса. С точечного способа и начнем.

Заметьте, для того чтобы произвести крепление раскроенных панелей поликарбоната к металлическому каркасу, отверстия в арках, стойках, распорках высверливаются заранее. Сверлят через 30-40см сверлом по металлу, диаметр которого равен диаметру ножки шурупа. При монтаже на деревянный и пластиковый каркас в предварительном сверлении нет необходимости.

Самый ответственный момент – сверление отверстий в поликарбонате. Шаг между отверстиями по умолчанию 30-40см. Их выполняют сверлом, диаметр которого больше диаметра ножки самореза на 2,5-3мм. Потребность в более широком отверстие связана термическими колебаниями размеров поликарбоната. Ему нужно обеспечить возможность линейно расширяться и сужаться.

Отверстия под крепеж для поликарбоната сверлят, отступив от края панели минимум 4см. Наметить их нужно так, чтобы они не попадали на ребро жесткости, а «ложились» в пространство между внутренними перегородками покрытия.

В завершении традиционным способом ввинчивается саморез, который в обязательном порядке должен быть дополнен термошайбой. Применяться могут только специальные пластиковые термошайбы, включающие непосредственно широкую шайбу с ножкой, уплотнительную прокладку и защелкивающуюся декоративную крышку. Самодельные шайбы и прокладки из ПВХ не подойдут, при старении они выделяют разрушающие поликарбонат вещества. С усилием затягивать крепеж нельзя. При визуальном определении деформации поликарбоната в точке крепления, нужно ослабить и подождать, когда материал примет прежнюю форму.

Алгоритм крепления профилями

Совершенно напрасно соотечественники предпочитают экономить на соединительном профиле, озадачившись вопросом, как дешевле накрыть теплицу поликарбонатом. Именно его он обеспечит скорость и надежность крепления.

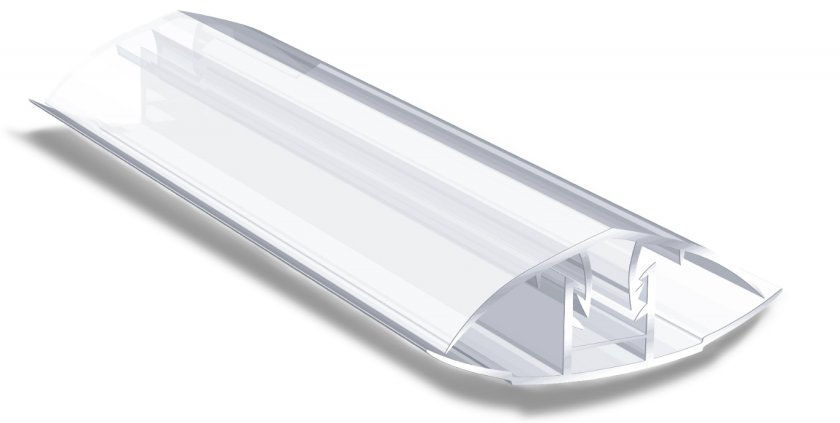

Установка поликарбоната с помощью разъемной версии, состоящей из базы и защелкивающейся поверх крышки, осуществляется по следующей схеме:

• сверлим отверстия в стойках, дугах, стропилах. В данном случае диаметр этих отверстий должен быть больше диаметра ножки шурупа на 2,5-3мм, т.к. линейно передвигаться будет все скрепленное профилями полотно, а не отдельные панели. Шаг зависит от толщины листа, рекомендованная его величина 30-40см;
• прикручиваем базу профиля к конструкции так, чтобы шляпка шурупа уперлась в дно базы;
• устанавливаем листы поликарбоната с обеих сторон базы так, чтобы между ними остался зазор 3-5мм для термического расширения;
• крепим сверху крышку профиля, постукивая по ней деревянной либо резиновой киянкой до щелчка;
• верхние торцы профилей желательно закрыть соответствующими им заглушками.

Использовать неразъемный тип соединительных профилей для крепления к каркасу нежелательно. В принципе есть отступающий от правил вариант. Состыкованным Н-образным профилем полотном укрывают невысокую арку, а затем фиксируют саморезами.

Угловой и коньковый соединительные профили работают по аналогичному принципу.

Ролики помогут освежить в памяти сведения о том, как грамотно покрыть теплицу поликарбонатом: видео в подробностях демонстрируют процесс:

Соблюдение правил установки и крепления поликарбоната обеспечит длительную безупречную службу покрытия, исключит необходимость в замене материала. Значит, средства и силы будут сэкономлены. По отзывам владельцев теплиц, успевших на практике ознакомиться с преимуществами пластиковой тепличной обшивки, созревание происходит минимум на две недели раньше.

Оцените статью: Поделитесь с друзьями!

правила, подбор крепёжных устройств, соединяемый профиль

Сотовый поликарбонат стал одним из самых популярных прозрачных материалов для покрытия теплиц на дачных участках. Он придаёт конструкции красивый внешний вид, хорошо пропускает солнечные лучи и обладает отличной теплоизоляцией, а самостоятельно закрепить его на крыше и стенках парника можно даже при отсутствии специальных умений и навыков.

В статье рассмотрены основные виды крепежных устройств для фиксации обшивки на металлическом каркасе теплицы, перечислены виды соединительных профилей, а также представлены рекомендации о том, как правильно закрепить этот материал и какие инструменты для этого необходимы.

ПоказатьСкрыть

Какие потребуются инструменты?

Перед тем, как начать крепление сотового поликарбоната на каркас сооружения, нужно раскроить листы в соответствии с размерами теплицы. Чтобы зафиксировать материал на поверхности конструкции, используют различные виды крепежа.

А для нарезки панелей и осуществления обшивки металлического каркаса парника понадобятся такие инструменты:

• электролобзик (или острый нож, ленточная пила) — для раскройки листов на отдельные детали;
• рулетка — с её помощью отмеривается длина и ширина каждого фрагмента;
• электродрель и свёрла по металлу — для проделывания отверстий в каркасе конструкции;
• саморезы, шайбы и болты с гайками — прижимают обшивку к поверхности каркаса;
• строительный уровень — нужен для выравнивания поверхности покрытия;
• лестница — для обшивки поликарбонатом крыши сооружения;
• шуруповёрт — для быстрого закручивания крепежа;
• ручная ножовка по металлу — используется для разделения соединительных профилей на отрезки нужной длины;
• пылесос — для сбора пыли и мелких деталей после завершения работы.

Знаете ли вы? Больше всего теплиц находится на территории Голландии — общая площадь закрытых оранжерей в этой стране составляет около 10500 га.

Крепежные устройства

Для того, чтобы прикрепить поликарбонат к металлическому каркасу, используются саморезы и различные виды уплотнительных шайб. Они помогают надёжно зафиксировать материал на каркасе, а приобрести их можно в специализированных магазинах. Шайбы красиво смотрятся на поверхности теплицы и защищают её от чрезмерной деформации. Кроме этого, они препятствуют проникновению влаги и пыли внутрь материала в том месте, где он проткнут саморезом. Подробнее о том, чем лучше зафиксировать обшивку на металлических рамках парника расскажем далее.

Термошайбы из поликарбоната

Этот вид крепежа изготавливается из прозрачного поликарбоната и может выпускаться в различной цветовой гамме. Термошайба плотно входит в сделанное отверстие и расширяется при термонагрузке, предотвращая деформацию покрытия теплицы.

Важно! Термошайбы из поликарбоната относятся к универсальным крепёжным материалам и могут использоваться для обшивки теплицы как с металлическим, так и с деревянным каркасом.

Основные характеристики этого вида шайб:

1. Основной деталью крепежа является объёмная шайба с отверстием для самореза по центру и широкой ножкой, длина которой равна толщине листа поликарбоната.
2. Кроме шайбы в комплект входит уплотняющее кольцо из вспененного полиуретана и пластиковая заглушка, которая надевается сверху. Саморез для фиксации шайбы приобретается отдельно.
3. Диаметр крепежа — 33 мм, а её толщина составляет 8 мм.
4. Срок службы такой термошайбы составляет около 20 лет. Крепёж подбирается индивидуально в зависимости от толщины листов материала обшивки.
5. Термошайба из поликарбоната помогает достичь плотного прилегания обшивки теплицы к каркасу и придаёт наружной поверхности сооружения декоративный вид.

Полипропиленовые шайбы

Этот вид крепежа имеет более низкую стоимость по сравнению с термошайбами и также выпускается в различных расцветках, но отличается небольшим сроком эксплуатации. Кроме этого, прикручивать поликарбонат к каркасу с помощью полипропиленовых шайб нужно осторожно — у них нет ограничивающей ножки, поэтому существует риск слишком сильно натянуть обшивку парника и деформировать листы.

Характеристики полипропиленовых шайб:

1. Ключевой элемент шайбы — полимерная крышка, в центре которой расположено отверстие для самореза. В комплекте с ней идёт уплотнительное кольцо из вспененного полиуретана и заглушка.
2. Имеет сравнительно крупные размеры — диаметр составляет 35 мм, а толщина — 12 мм.
3. Для крепления таких шайб нужно использовать шурупы толщиной 6 мм.
4. На заглушках отсутствует слой защитного покрытия от ультрафиолета, поэтому они быстро выгорают на солнце и начинают разрушаться.
5. Средний срок эксплуатации — не более 4 лет.
6. Универсальны и могут использоваться для крепления листов поликарбоната любой толщины.

Чтобы продлить срок службы полипропиленовых шайб, рекомендуется использовать их только внутри помещений или для обшивки конструкций, расположенных в полутени.

Нержавеющие шайбы

Этот вид крепежа используется преимущественно для обшивки больших конструкций. Шайбы из нержавеющего материала отличаются долговечностью и надёжно фиксируют поликарбонат на металлическом каркасе даже при сильном ветре.

Характеристики:

1. В комплект входит круглая металлическая деталь в форме тарелочки с отверстием для самореза в центре, а также зонтичная прокладка из резины EMDP, гибкого пластика или вспененного полиуретана.
2. Диаметр крепежа составляет 22 мм, а толщина — всего 2 мм.
3. Можно использовать для крепления панелей любой толщины.
4. Материал зонтичной прокладки остаётся эластичным даже при температуре воздуха –15°С. Он плотно прижимает лист поликарбоната к каркасу, предотвращая попадание влаги внутрь ячеек обшивки и не расшатывается со временем.
5. У этого вида крепежа нет заглушки, которая закрывает шляпку крепёжного элемента снаружи, поэтому саморезы и болты, используемые для обшивки теплицы, в этом случае должны быть изготовлены из устойчивых к коррозии материалов.

Выбор соединительного профиля

При обшивке теплицы поликарбонатом кроме шайб используются также специальные соединительные профили. Они предназначены для герметичного соединения листов материала в местах стыков и могут быть изготовлены из поликарбоната, пластика или алюминия.

Важно! Производители предлагают разные соединительные профили для поликарбоната толщиной 4, 6, 8, 10, 16, 20 и 25 мм. Края листа фиксируются внутри них с помощью саморезов и шайб.

Виды профилей для крепления поликарбоната на теплицу:

1. UP-торцевой — предназначен для защиты кромки поликарбоната от попадания внутрь влаги и пыли. Профиль имеет стандартную длину 2,01 м и в продаже есть его разновидности для листов любой толщины.
2. К-коньковый — с его помощью соединяются стыки материала на двух скатах крыши при условии, что угол между ними больше 90°. Стандартная длина профиля — 6 м, а использовать его можно для листов с толщиной до 16 мм.
3. Разъёмный НСР-профиль — предназначен для соединения соседних панелей поликарбоната и состоит из базы и съёмной крышки. База крепится к каркасу теплицы саморезами, а края соседних листов укладываются на неё и фиксируются сверху крышкой. Стандартная длина профиля — 6 м, с его помощью можно закрепить панели толщиной до 16 мм.
4. Неразъёмный НР-стыковочный — является монолитной Н-образной деталью, имеющей с двух сторон специальные пазы для вставки торцов соседних листов обшивки. Длина профиля составляет 6 м, а использовать его можно для соединения панелей толщиной до 10 мм.
5. У-угловой перпендикулярный — помогает состыковать листы поликарбоната под углом 90° и используется для фиксации обшивки на углах теплицы. Стандартная длина профиля — 6 м, он предназначен для панелей толщиной до 10 мм.
6. F-пристенный — используется для того, чтобы плотно подогнать лист поликарбоната к стене и имеет длину 6 м. Производители выпускают различные его варианты для панелей толщиной от 4 до 10 мм.

Правила крепления поликарбоната к каркасу

Чтобы внутри конструкции хорошо сохранялось тепло, а поликарбонат не деформировался под действием ветра и перепадов температур, нужно знать, как правильно закрепить обшивку.

При этом панели следует размещать так, чтобы сторона с защитным покрытием находилась снаружи парника, а все стыки находились строго на металлических планках каркаса.

Закручивать саморезы и шайбы нужно строго под прямым углом к поверхности каркаса. При этом крепёжные элементы не должны слишком сильно пережимать обшивку.

Важно! Перед тем как загонять края листов поликарбоната в профиль, их нужно обклеить перфорированной или герметизирующей лентой — это предотвращает попадание влаги и грязи внутрь материала.

Пошаговая инструкция обшивки теплицы поликарбонатом:

1. Уложить на поверхность металлического каркаса слой термоизолирующей ленты.
2. Раскроить материал на отдельные детали по размерам теплицы, разложив материал на ровной поверхности. На каждой детали наметить места, в которых обшивка будет крепиться к каркасу.
3. Просверлить в намеченных местах поликарбоната отверстия, соблюдая между ними расстояние 40–60 см. Диаметр сделанных отверстий должен быть на 2–3 мм больше, чем толщина самореза или ножка термошайбы, которые используются для крепления.
4. Приложить вырезанные детали материала к каркасу теплицы. С помощью тонкого сверла по металлу просверлить в металлических планках отверстия для саморезов так, чтобы они совпадали с отверстиями на листе.
5. Отложить панели обшивки в сторону и прикрепить в нужных местах каркаса парника соединительные профили с помощью саморезов. Наиболее удобными являются разъёмные профили, позволяющие без усилий подогнать стыки соседних панелей друг к другу.
6. Приложить поликарбонат к соединительным профилям и каркасу так, чтобы края панелей попали в соответствующие пазы. Рекомендуемая величина зазора — 2,5 см.
7. Зафиксировать обшивку на теплице с помощью саморезов и шайб, вставленных в подготовленные отверстия на панели поликарбоната. Вставить заглушки в шайбы, а затем прикрепить верхние части профилей, крепко фиксируя панели на каркасе сооружения.
8. Удалить наружную защитную плёнку с поверхности обшивки. Убрать строительный мусор.

Видео: Монтаж и крепеж поликарбоната на теплицу

Самостоятельно обшить металлический каркас парника листами поликарбоната не так уж и сложно. Чтобы понять, как лучше зафиксировать покрытие, нужно использовать представленную выше информацию о видах крепежа и чётко придерживаться перечисленных рекомендаций по установке панелей на металлические планки теплицы.

раскрой и какой стороной класть, как закрепить и прикрепить укладку

Поликарбонатная теплица позволяет выращивать свежие культуры круглый год. Она гарантирует надежную защиту от солнца и любых плохих погодных условий. Именно поэтому многие дачники решаются на установку парника из поликарбоната самостоятельно. Осуществить это вполне возможно, придерживаясь технологии.

Правильный раскрой поликарбоната на теплицу

Во время строительных работ придется выполнить раскрой листов поликарбоната. Эту процедуру нужно проводит медленно и осторожно. Насколько правильно будут проведены раскрои, зависит качественность конструкции в дальнейшем.

Поликарбонат – достаточно податливый и тонкий материал. Работы с ним можно выполнять канцелярским ножом или острыми ножницами.

Неопытным строителям лучше обратиться к помощи к знающим людям. Но выполнить данные работы можно и своими руками, если соблюдать технологию и следовать нескольким простым правилам. Для начала необходимо подготовить нужный инструментарий: ножовка по дереву, пила или циркулярка.

Основные правила работы с поликарбонатом:

1. Нельзя повреждать защитную пленку на материале;
2. Созданные в процессе работы опилки советуется удалять при помощи сжатого воздуха;
3. Нужно создать план раскроя, чтобы в процессе отходило минимальное количество поликарбоната;
4. Резку необходимо осуществлять вдоль пустот, чтобы уменьшить риск поломки листов.

Поликарбонат используют для арочных теплиц. Для начала необходимо сделать раскрой крыши постройки. После этого нужно вырезать листы на двери и окна. Только после этого можно вырезать материал на стены.

Торцы поликарбонатных листов необходимо закрывать герметиком. Наружный слой должна составлять часть с защитным покрытием. Именно оно будет защищать растения от негативного воздействия солнца.

Какой стороной крепить поликарбонат на теплицу

Поликарбонат широко используют в тепличном бизнесе и в личных постройках теплиц. Он легкий, прочный и его установкой можно заняться самостоятельно. Но при этом важно знать, какой стороной закрепить листы на теплице.

Советы, как определить нужную сторону при прикреплении материала:

1. Цвет защитной пленки и внутреннего слоя могут отличаться;
2. В инструкции могут быть указаны советы производителя, как он обозначит защитную поверхность;
3. Помочь сможет продавец или другой специалист.

Защитное покрытие находится только на одной стороне материала. Но не всегда удается правильно определить с какой. Но необходимо разобраться, ведь от этого зависит качественность постройки и защита растений от УФ излучения.

Наиболее простой вариант определить нужную сторону – различить цвета покрытия. Обычно защитная пленка окрашена. Внутренний же слой остается прозрачным.

Многие производители делают специальные обозначения лицевой стороны. Для этого необходимо ознакомиться с инструкцией.

Защитная пленка может выделяться цветом или другими знаками. Также можно приобрести поликарбонат с двойной защитой с обеих сторон. Такая покупка обойдется дороже, но будет прочнее.

Нужную сторону без труда сможет определить специалист. Им может стать продавец или человек, который выполнить установку поликарбоната. Нужные стороны можно легко перепутать. Чтобы такого не произошло необходимо особенно внимательно выполнять работы.

Методы соединения карбоната между собой на теплице

Когда листы нарезаны и нужная сторона определена, необходимо начать укладывать листы. Чтобы правильно закрепить карбонат прибегают к помощи нескольких методов. Эти способы помогут правильно устанавливать материал на каркас и соединять его между собой.

Способы крепления поликарбоната:

• Термошайбы;
• Металлический профиль;
• Герметическая лента;
• Алюминий.

Термошайбы представляют собой пластиковые детали с короткой ножкой. Размер элементов аналогичный толщине листов. При этом учитывается уплотнитель и защелка.

При использовании термошайбы не нужно допускать искривлений поликарбоната. Так в материале появятся дырки, и нарушится вся герметичность теплицы.

Укладка металлического профиля возможна при ширине парнике больше двух метров. Существует несколько видов профилей: соединительные, неразъёмные, разъёмные и торцевые. Каждый тип имеет свои особенности использования.

Использование герметиков актуально для верхних скатов. Во время монтажа арочных крыш необходимо закрепить нижний край перфорированной лентой. В противном случае воздух будет выходить из помещения в виде пары. Зимой это может вызвать порчу листов, их разрыв.

Алюминий может выполнять сразу несколько функций. Для начала стоит отметить, что это отличное герметическое средство. Кроме этого он может стать основанием. Благодаря резиновым уплотнителям алюминий не пропускает влаги и воздуха.

Способы: как крепить поликарбонат на теплицу

Для теплиц могут использовать 2 вида поликарбоната: монолитный и сотовый. Отличие между этими двумя типами проявляется в структуре. Сотовый вариант более прочный и жесткий с ребристой формой. Монолитный карбонат более легкий и схожий по структуре со стеклом.

Способы крепления монолитного вида:

• Сухой;
• Влажный.

Для влажного метода понабиться силиконовые герметики, замазки, клей и вспомогательный инструменты. Сначала необходимо обработать кромки полимерной замазкой. После чего промазывается вся площадь каркаса. После этого можно прикрепить листы.

Соединение пластов между собой должно быть обязательно обработано герметической лентой или силиконом. Это делается для предотвращения попаданию влаги в теплицу.

Сухой способ предусматривает использование саморезов, шайб и уплотнителя. При помощи дрели в раме делаются отверстия для гвоздей. Аналогичные дыры нужно проделать и в самих листах. Расстояние между отверстиями составляет 50 см, а от края необходимо отступать 2 см. Сами дырки должны быть немного больше самого самореза. Во время эксплуатации поликарбонат имеет свойство расширяться.

Варианты монтажа монолитного материала:

• Точечный;
• Укладка на профили.

При точечном креплении используются саморезы. Сначала делают отверстия на каркасе, позже – на самих листах. Их форма должна быть овальной, а расположение вдоль ребер. Расстояние между креплениями составляет 40 см, от края нужно отступить 4 см.

После этого можно начинать установку сотового поликарбоната. Положить листы необходимо ровно. Для саморезов обязательно используют термошайбы. Это гарантирует герметичность соединений. После всего необходимо закрыть торцы.

Профили можно класть, если планируется долгое использование парника. Для этого понадобятся сами профили, саморезы и дрель. Сначала на основание нужно класть профили и закреплять их. Затягивать крепления нужно достаточно сильно, так как в дальнейшем на них будет возложена сильная нагрузка.

После установки металлических профилей можно начинать крепить листы. Не нужно спешить. Каждый пласт укладывается постепенно, после чего происходит фиксация профиля, и переходим к следующему листу. После монтажа всего материала происходить закрывание торцов. Для этого используют алюминий.

Как крепить поликарбонат на теплицу (видео)

Чтобы правильно расположить листы поликарбоната на теплицу необходимо знать несколько важных правил. Для начала необходимо правильно порезать материал и определиться со стороной крепления. Следующие особенности заключаются в виде поликарбоната. От них зависит выбор способа крепления материала непосредственно к каркасу и между собой.

Как правильно покрыть теплицу поликарбонатом видео

Присмотревшись к торцевому срезу листа, трудно не увидеть маленькие пластмассовые перегородки, разделяющие тело покрытия на типичные каналы-ячейки. Они сформировывают некоторое подобие продольных камер, торцы которых размещаются в один ряд. На основании чего двухслойный поликарбонат также именуется однокамерным. Полые каналы заполнены воздухом, с помощью которого теплица будет отлично сохранять аккумулированное тепло.

---

Как крепить поликарбонат

---

Пластиковое покрытие неустойчиво. Ему свойственно расширяться в жару и принимать прежние размеры при понижении атмосферной температуры. Значения термических линейных изменений невелики. Один метр прозрачных или молочно-матовых поликарбонатных представителей расширится/сузится прямо за температурными колебаниями лишь на 2,5-3мм. Но не учитывать указанный факт нельзя, иначе в пору чередования теплых деньков с запоздалыми весенними и первыми осенними заморозками тепличное покрытие банально покоробит.

#video_insert_place

Теперь берем электролобзик и аккуратно вырезаем по линиям разметки детали фронтона. Скорость полотна при всем этом не должна превышать 2 500 — 3 000 м/мин, иначе материал может оплавиться. Ничего страшного не произойдет, но тогда придется его зачищать, а это лишнее время. Когда листы раскроены и разрезаны, можно выбрать метод, по которому будем производить покрытие теплицы поликарбонатом своими руками.

Способов крепления всего два — профильный и точечный. Они принципиально отличаются тем, что при первом способе к каркасу крепится сам поликарбонат, а при втором — поликарбонат удерживают жестко закрепленные на каркасе листы. Оба способа хороши, и мы рассмотрим каждый подробнее.

---

Инструкция по монтажу сотового поликарбоната «Кинпласт»

Отзывы:

Anton Kostrikov пишет: Ребята Вы молодцы!!! лайк поставил 🙂 теперь все понятно абсолютно точно, спасибо огромное

shamil magomtdov пишет: на пример мой вес 90 кг

379taurus пишет: Спасибо большое!, идеальная инструкция!!

shamil magomtdov пишет: спасибо огромное все прекрасно а можно узнать на тепличный поликарбонат можно вставать или же для этого есть специально снаряжение ?

379taurus пишет: А вы не могли бы дать инструкцию на подобие этой (можно и по проще), о том как крепить поликарбонат на кирпичную стену? Заранее благодарю!

---

С целью защиты поликарбоната от проникновения в его соты пыли, влаги и грязи, наличие которых уменьшает прозрачность материала, рекомендуется защита краев при помощи пластикового П-образного профиля, который закроет края и доступ для попадания ненужных веществ. Данное решение улучшит и внешний облик конструкции.

Итак, к нижней части каркаса теплицы из труб прибиваются ленты оцинкованного железа шириной в 25 см. Делается это таким макаром, чтобы они перекрывали друг дружку на 5 см. После чего зашиваются боковые стены теплицы поликарбонатными листами. Для этого в листах просверливаются отверстия, затем они нарезаются острым ножом по размерам крыши и прикручиваются к стропилам.

#video_insert_place

Как закрепить поликарбонат на теплице видео

Присмотревшись к торцевому срезу листа, трудно не увидеть маленькие пластмассовые перегородки, разделяющие тело покрытия на типичные каналы-ячейки. Они сформировывают некоторое подобие продольных камер, торцы которых размещаются в один ряд. На основании чего двухслойный поликарбонат также именуется однокамерным. Полые каналы заполнены воздухом, с помощью которого теплица будет отлично сохранять аккумулированное тепло.

#video_insert_place

Пластиковое покрытие неустойчиво. Ему характерно расширяться в жару и принимать прежние размеры при снижении атмосферной температуры. Значения тепловых линейных конфигураций невелики. Один метр прозрачных либо молочно-матовых поликарбонатных представителей расширится/сузится прямо за температурными колебаниями лишь на 2,5-3мм. Но не учитывать указанный факт нельзя, иначе в пору чередования теплых деньков с запоздалыми весенними и первыми осенними заморозками тепличное покрытие банально покоробит.

#video_insert_place

Использование оцинкованной ленты – это новый метод крепления, который позволяет делать крепеж поликарбоната без перфорации листа. Он прижимается лентой, и потом несколько из них стягиваются в определенных точках. Использование этого метода имеет свои достоинства и недостатки. Сокращается время монтажа, и теплица выглядит оригинально. Среди недостатков можно назвать легкий демонтаж, который позволяет злоумышленникам быстро снять покрытие с теплицы и унести его с участка. Второй недостаток крепления оцинкованной лентой – уменьшение времени эксплуатации. Через несколько лет лента ослабнет и листы начнут болтаться на ветру. Тогда собственнику теплицы придется все укреплять, используя кровельные саморезы с резиновыми уплотнителями.

Кровельные саморезы обязаны иметь уплотнительную резиновую пресс-шайбу. Выбирают саморезы, чей диаметр составляет 6 мм и поболее. Если нужно крепить длинные цельные листы, то отверстия делают овальными. Длинная полуось овала должна быть расположена по длине листа, посреди внутреннего канала панели. Использование кровельных саморезов с пресс-шайбой обеспечивает дополнительную жесткость конструкции. Пресс-шайба, которая идет в комплекте с кровельным саморезом, дает возможность равномерно распределить давление на лист покрытия. Такое крепление является надежным. Оно не ослабнет с течением времени, не требует профилактических работ. Есть гарантия, что листы не уйдут под тяжестью снега и не улетят от сильного ветра.

---

➽ Крепление поликарбоната к металлическому профилю с помощью пластиковых шайб

---

Вот приблизительный ход действий: в пластиковом полотне, материале каркаса теплицы и, наконец, в древесной пластине высверливаются отверстия, соответствующие размеру болта, после этого все укладывается на термопласт (резиновая прокладка располагается между поликарбонатом и деревянной пластинкой) и закручивается саморезом.

#video_insert_place

Крепление Поликарбоната К Металлическому Каркасу Теплицы ⭐ Видео + Инструкция

Можно крепить с любой стороны и под любым углом!

Сотовый поликарбонат как прекрасный материал для устройства теплиц и парников сегодня широко известен. Во многом – благодаря невысокой стоимости, практичности применения и легкости в монтаже. Именно простота работы привлекает многих владельцев земельных участков, потому что они хотят смастерить все своими руками,  быстро, дешево и сердито. Но встает вопрос: как правильно крепить поликарбонат на теплицу? Об этом сегодня и речь.

Содержание статьи

Простое решение — термошайбы

Простейшие саморезы в этом случае, конечно, не подойдут, поскольку материал все-таки хрупкий. К тому же, в нем придется в каждом месте крепления просверливать отверстия, чтобы исключить возможное растрескивание при банальном вворачивании шурупов любого типа.

Зато просто! В любом месте, где потребовалось, «вжикнул» дрелью и ввернул гвоздик.

Любой начинающий строитель или монтажник должен знать, как крепить поликарбонат к теплице или любому другому каркасу. Нужны амортизаторы и уплотнители! Для сотового поликарбоната универсальными крепежными метизами являются специальные саморезы, болты или шурупы с термошайбами.

Простая идея!

Что нам нужно знать про них? Термошайбы – это такие уплотнители, с помощью которых можно непосредственно крепить поликарбонатные листы к каркасу из любого материала, не беспокоясь о прочности соединения, прямо сквозь лист.

Особенности и плюсы

У термошайб три основных предназначения:

• Во-первых, это, собственно, крепление листов к обрешеткам;
• Во-вторых, это хорошая защита от проникновения внутрь холодного воздуха, герметичность мест креплений. Сама конструкция такого крепления препятствует затеканию внутрь осадков и конденсата.
• В-третьих, во время сильной жары термошайбы дают возможность листам в местах сопряжений расширяться.

В комплект входит неопреновый утеплитель, он мягкий, а крепление поликарбоната к каркасу теплицы проводится в изначально увеличенные отверстия. При температурном расширении неопрен сжимается, но герметичность соединения остается. Листы двигаются, но не вспучиваются и не трескаются от внутренних температурных нагрузок.

Главной крепежной деталью может быть как саморез или шуруп, так и болт, разновидности «жуков» (саморезы с наконечником в виде сверла) и так далее. Шайба предназначается для герметизации и устранения возможных «мостиков холода».

Для любого самореза

Такое нехитрое приспособление очень легко использовать. Конструкция предусматривает наличие сверху шурупа или самореза крышки, которая после закручивания крепежа защелкивается плотно, обеспечивая не только защиту от ржавления, но и эстетику внешнего вида. Как закрепить поликарбонат на деревянной теплице или на каркасе из металлопрофиля – это уже подбирайте сами, какой вид основного крепежа вам нужен, саморезы по дереву или металлу, «жук» или простой шуруп.

Специальный профиль

Это крепление посложнее, но и гораздо функциональнее, надежнее и эстетичнее. Как правильно закрепить поликарбонат на теплице, зависит от выбора конкретной марки профиля.

Можно подобрать обычный Н-образный, можно – целый набор для крепления листов в разных местах и под любым углом, есть пластиковые, поликарбонатные и алюминиевые изделия. Вариантов – просто масса.

Чем крепить поликарбонат к теплице – выбирайте сами:

• Обычный универсальный Н-образный;
• Коньковый RP;
• Соединительные разъемный НСР и неразъемный НР;
• Торцевой профиль UP;
• Разъемный соединительный SP;
• Профиль FP – пристенный.

Стыковой профиль

Достоинства

Поликарбонатные профили, поскольку изготовлены из того же материала, что и покрытие вашей теплицы, обладают теми же достоинствами, что и основные листы. Как закрепить поликарбонат на теплице такими профилями? Листы просто вставляются в предназначенные для этого проемы, только обязательно нужно оставлять зазор на температурное расширение материала.

Дополнительно крепить или фиксировать уплотнителями ничего не нужно, поскольку крепеж плотно подогнан по размерам, и будет располагаться по всему периметру. Люфты исключены, как и проникновение через соединения холодного воздуха и влаги.

Угловой профиль

Установку листов или пластин поликарбоната можно производить как под прямым, так и под любыми другими углами, предопределенными конструкцией профиля. Углы будут прочные и аккуратные, полностью светопрозрачные и практически герметичные. Такие конструкции успешно применяются не только в теплицах, но даже в рекламных световых коробах, где, как известно, эстетика и внешний вид ставятся на первое место.

Итог: что дает применение этого типа креплений:

• Отличная прозрачность, что очень важно для растений;
• Легкость расходников;
• Устойчивость к механическим повреждениям и ударным воздействиям;
• Полная влагостойкость;
• Пожаробезопасность конструкции;
• Морозоустойчивость.

Как накрывать поликарбонатом теплицу, используя профили? Подбирать типы креплений по проекты заранее, аккуратно обрезать края и не торопиться! Работа с материалами довольно простая, можно легко создать любую конструкцию, любой геометрии. В нестандартных соединениях поликарбонатный профиль можно даже выгибать.

Важно!

Ищите соответствующие крепления, не приобретайте профили – потому что они профили именно под поликарбонат. Под каждые листы поликарбоната современная промышленность производит разные типы профилей – 4,6,8,10 и 16 мм. Это стандартные типоразмеры, которые могут использоваться с успехом и для крепления любых других панелей. И выбирайте угол наклона.

Типы и предназначение

• Профиль торцевой UP нужен для закрытия свободных торцов поликарбоната. С ним не нужно долго размышлять, как правильно закрепить поликарбонат на теплице, если конструкция предусматривает свободный свисающий конец с одной или двух сторон (применительно для облегченных типов парников). UP предохраняет торцы от засорения пылью и грязью, и предотвращает попадание в них влаги. Если торец будет забит, это может повлиять на прозрачность листа, так как конденсат из протоков выводиться не будет. Впереди – образование плесени и появление грибков, снижение качеств и потеря эстетичного вида.
• Соединительный НР-профиль стыкует соседние панели, обеспечивая надежность крепления и прочность сопряжений.
• Пристенный профиль под поликарбонат – очень важный элемент для фальш стены, но в конструкции теплиц его практически не применяют. Он больше нужен при обшивке имеющихся стен мансард и веранд, балконов (хотя возможно вы делаете теплицу на балкону) и чердаков и так далее.
• Четвертый тип профиля – угловой, имеет различные варианты, так как служит для крепления листов поликарбоната, расположенных вертикально под различными углами. Как правильно крепить поликарбонат на теплицу под углом – смотрите в инструкции к профилям.
• Пятый профиль – коньковый, для теплиц с полукруглым верхом не применяется. Эффективно закрывает конек на кровле от пыли и влаги, не препятствуя проникновению солнечных лучей.

Коньковый профиль

Алюминиевая система крепежа

Преимущество профилей из алюминия в более высокой прочности самого материала и прекрасной герметичности, поскольку в конструкции такого крепления используются специальные резиновые уплотнители. Стандартные алюминиевые профили изготавливаются с фиксированной длиной 6000 мм, под разную толщину поликарбоната, 6-25 мм.

Нюансы

Чем закрепить поликарбонат на теплице – мы рассмотрели и, вероятно, усвоили. Но есть некоторые нюансы при работе с материалом, которые необходимо учитывать.

Неважно, под каким углом вы располагаете панель или лист поликарбоната. Он может стоять и совершенно вертикально, но расположить его нужно именно так, чтобы внутренние полости или протоки тоже находились в вертикальном состоянии. При создании навеса или изогнутой крыши теплицы эти полости следует располагать параллельно с основным изгибом. Во всех наклонных местах протоки должны быть направлены в сторону наклона.

Важно!

При создании конструкции теплицы с плоской крышей плоскость все равно должна иметь минимальный руководящий уклон 5 градусов, не меньше! Это при длине конструкции до 6 метров. Если ваша крыша, точнее, крыша теплицы, длиннее 6 метров, уклон необходимо повышать.

Герметизация стыков

Уже рассмотрена необходимость уплотнения стыков и сопряжений в случае с алюминиевым профилем. Там применяются специальные резиновые уплотнители.Для поликарбонатных профилей это не нужно.

Если применяете другие профили, не специализированные, в качестве уплотнителей рекомендуется применять неопрен, силикон, пропилен или тефлон. Не использовать – поливинилхлорид, нитрил или полиуретан. И не превышайте ПДН на стыках (предельно допустимые нагрузки)!

Алюминиевый профиль с уплотнителями

Края и соединения: обработка

Непосредственно перед тем как вставить край листа поликарбоната в профиль, обращайте внимание на гладкие и ровные грани и торцы. Заусенцы и неровности ухудшают не только качество герметизации, но и несущую способность узлов. При обработке краев после снятия заусенцев лучше всего наклеить на торцы специальную алюминиевую ленту: для верхних краев сплошную, для нижних – перфорированную.

чем и как правильно крепить

Замечательная идея застеклить веранду или собрать теплицу из прозрачного пластика на металлопрофиле будет удачной лишь при условии грамотного крепления поликарбоната к металлическому каркасу. Оба материала, и сталь, и поликарбонатный полимер, обладают особенностями и недостатками, поэтому, перед тем как прикрепить поликарбонат к металлу, потребуется тщательная подготовка поверхности и, конечно, использование специального типа крепежа.

Особенности крепления поликарбоната к металлу

Использование металлического каркаса для конструирования теплицы или навеса над входом в дом считается оптимальным решением. Можно быстро собрать несущие балки и арочные перекрытия, сварка обеспечивает самый прочный тип соединения, а катанные на станке квадратные дуги получают идеально ровную и гладкую поверхность.

В свою очередь и поликарбонат, неважно, сотовый или монолитный, признается наиболее удачным типом кровли, особенно для столь специфичных конструкций, как тепличный каркас или защитный навес над стоянкой автомобиля.

Но вместе два отличных материала уживаются не очень хорошо, есть, как минимум, три причины, по которым приходится использовать специальный тип крепежа для поликарбоната к металлическому каркасу:

• У поликарбонатного пластика аномально высокий коэффициент теплового расширения, почти на два порядка выше, чем у металла. Это означает, что любые способы крепления поликарбоната к металлу должны выполняться с компенсирующими зазорами;
• Вследствие колебания температуры, особенно ранней весной, листы поликарбоната начинают «ездить» по опорной поверхности стального каркаса. Так как пластиковая поверхность в разы мягче металлической, то кромки листов со временем покрываются полосами и царапинами;
• Монолитный и даже сотовый поликарбонат обладает высокой теплоемкостью и низкой теплопроводностью, примерно на 30% ниже, чем у стекла. В результате перепада температур на деталях металлического каркаса, особенно под точками крепления и внутри сот, выпадает конденсат. Детали каркаса приходится регулярно чистить и периодически красить.

Обычно хозяева, при планировании способа укладки крыши навеса или теплицы из поликарбоната на металлическом каркасе, учитывают только первый пункт. Излом и растрескивание поликарбонатных листов, уложенных на стальной каркас без компенсирующих зазоров, можно увидеть через два часа после завершения работ. Поэтому большинство застройщиков прекрасно осведомлены о поведении пластика и хорошо представляют себе, как правильно крепить поликарбонат к металлу с зазорами и компенсаторами.

Опасность повреждения поликарбоната на стальном каркасе

Последних два пункта традиционно упускаются из виду, считается важнее предупредить тепловые напряжения и деформацию листов поликарбоната. Мало кто задумывается о том, что конструкцию на стальном каркасе нужно будет обслуживать, чистить и хотя бы один раз в пять лет красить.

Именно в этом месте из-за большого количества влаги, кислорода и солнечного света лакокрасочное покрытие перегорает и растрескивается в первую очередь. Поэтому стальной каркас нужно красить под крепежом поликарбоната к металлу. Сделать это не так просто, как может показаться на первый взгляд:

• Пролезть кисточкой под крепление очень непросто, поэтому листы поликарбонатного пластика необходимо демонтировать, металл перед покраской зачищать, и при необходимости менять уплотнительные прокладки;
• Краска или растворитель не должны попадать на поверхность поликарбоната. Во-первых, пластик, вопреки распространенному мнению, хорошо проплавляется и повреждается самыми разными растворителями, в том числе спиртом, ароматическими и хлорорганическими жидкостями.

При попадании на поликарбонат даже небольшого количества краски для наружных работ по металлу, а их, как правило, выпускают на основе ароматических соединений, мгновенно образуется матовое непрозрачное пятно. Удалить «ожог» с сотового, а особенно с монолитного пластика очень сложно. Поэтому проще сделать разборное крепление монолитного поликарбоната к металлическому каркасу, чем повредить материал при первой же покраске.

Разумеется, задачу по обслуживанию металлического остова можно серьезно упростить и даже отказаться от использования краски. Например, выбрать для обустройства несущих арок или ферм перекрытия специальный алюминиевый профиль с оксидированной и окрашенной поверхностью. Мало того, что качество покрытия гарантирует защиту металлических поперечин каркаса в течение полтора-двух десятков лет, сам процесс крепления поликарбоната упрощается в несколько раз.

Чем крепить поликарбонат к металлическому каркасу

Уложить пластиковые листы на готовое стальное или алюминиевое основание можно самыми разными способами. Например, поликарбонат можно наклеить на герметик или пришить к деревянной вагонке, закрепить саморезами или использовать специальный монтажный профиль. Выбор конкретной технологии основывается на размерах крыши, форме и толщине материала, и, конечно, зависит от структуры поликарбоната – сотовой или монолитной.

Чтобы не заниматься кустарщиной, при способе крепления лучше всего использовать самые надежные и проверенные практикой схемы:

• Установка или закладка фиксации листа на промежуточной поликарбонатной ленте Н-образного профиля;
• Монтаж пластиковых листов с фиксацией на стыках с помощью разборной — разъемной планки;
• Крепление поликарбоната с помощью специализированного разъемного профиля.

Кроме трех основных способов, используется вспомогательный вариант крепления точечным способом. В этом случае поликарбонат фиксируется не на линии стыка кромок, а по всей площади полотна. Схема явно заимствована из технологии обшивки каркасных металлических заборов и на сегодня используется только для очень тонкого сотового поликарбоната.

Простейшие варианты крепления пластика на каркасе

Точечный способ фиксации поликарбонатной кровли предполагает использование деревянной обрешетки, уложенной на каркас между металлическими прогонами перекрытия. Для крепления в полотне просверливается сквозное отверстие, в полость устанавливается резиновая втулка, далее заворачивается саморез с компенсирующей шайбой, и одевается защитный колпачок.

Вместо самореза можно использовать винт, что даст возможность при необходимости снимать поликарбонат с металлического каркаса. Единственное условие – потребуется просверлить отверстие в обрешетке. Стандартный шаг крепления поликарбоната к металлическому каркасу составляет 300-400 мм.

Даже запредельно большой слой снега не продавит тонкий поликарбонат на металлическом каркасе, как это бывает при использовании более простых и современных схем крепления. Кроме того, точечным способом можно без проблем монтировать материал на рейках с несимметричным профилем, например, выполнить крепление поликарбоната к металлическому уголку.

Фиксация ленточным профилем

В этом случае к металлу на каркасе крепится пластиковая лента Н-образного сечения с двумя полками на торцах. Профиль используется для крепления сотового поликарбоната к металлическому каркасу. При этом лента укладывается на крышу одновременно с поликарбонатным полотном.

Преимуществом подобной схемы является высокая скорость монтажа сотового поликарбоната на металлическом каркасе. Кроме того, можно обойтись без контробрешеточных дуг или арочных секций, что упрощает работу и экономит материал. Прочность такого способа крепления поликарбоната невелика, поэтому его используют преимущественно для временных наземных парников и теплиц.

Стационарное крепление пластика

Примерно 90% всех крыш, навесов и защитных козырьков собираются по стационарной схеме. В этом случае кровля собирается из отдельных листов пластика, вырезанных на всю ширину крыши. Таким образом удается обеспечить минимальную длину швов, что значительно упрощает монтаж прозрачного покрытия на металлическом основании.

Для постоянных крыш и навесов используется два типа креплений:

• Первый тип предполагает использование простой металлической или пластиковой подкладки с силиконовыми полосками уплотнения. После укладки поликарбоната кромки прижимаются монтажной планкой с помощью саморезов, заворачиваемых в тело металлического каркаса. Поверх крепежа одевается декоративная накладка;

• Во втором типе крепления применяется несущий металлический профиль с центральным ребром. Данный элемент можно использовать вместо планки контробрешетки каркаса. В этом случае саморез заворачивается не в деталь крыши, а в ребро профиля.


Главным преимуществом обоих схем является высокая прочность крепежа и возможность ремонта кровельного покрытия. В декоративном плане планочное крепление выглядит более привлекательно.

Подготовка к монтажу

Прежде всего, перед началом монтажных работ потребуется проверить и при необходимости выровнять несущие поверхности металлических дуг или профиля, на которые планируется уложить материал. Если этого не сделать, то играющая бликами поверхность на неровном каркасе будет выглядеть очень некрасиво.

После грунтовки и покраски металлического каркаса на поперечины укладывают монтажные планки, выравнивают их положение по шаблону и фиксируют болтовым соединением.

Как крепить поликарбонат к металлическому каркасу

Если для фиксации выбран точечный способ, то проще всего выполнить крепление на отдельных секциях крыши до установки на металлический каркас. Таким способом собирают небольшие фрагменты теплиц или временных навесов.

Отдельные панели с уже установленными листами поликарбоната стыкуют быстросъемными муфтами или хомутами.

Как крепить сотовый поликарбонат к металлическому каркасу

Точеный способ крепления позволяет достаточно гибко подбирать места для установки саморезов. Обычно крепеж вворачивается в древесину обрешетки, но если каркас собран без подслоя, то можно использовать металлические хомуты из стальных или алюминиевых полос, как это делается при сборке ограждения. Важно, чтобы между кромками оставался зазор не менее 4 мм на каждый метр длины покрытия.

Если остов крыши собран в виде плоских скатов, то более удобным будет использование специальной рейки. В первую очередь на каркас крепится монтажный профиль-рейка. Листы сотового поликарбоната фиксируются струбциной на металлических трубах, после этого закладывается и фиксируется саморезами прижимная планка.

Торцы сотового поликарбоната пришиваются к металлическому каркасу с помощью точечного крепежа. Потребуется лишь уложить дополнительную ленту прокладки под верхнюю и нижнюю кромку пластика. Разумеется, сотовый лист укладывается так, чтобы каналы располагались в продольном направлении относительно ската.

На верхнем торце сотового полотна наклеивается полимер-алюминиевая лента, по нижнему краю устанавливают заглушки с дренажными отверстиями конденсата. Один из вариантов монтажа поликарбоната на металлический каркас приведен на видео:

Как крепить монолитный поликарбонат к металлическому каркасу

Работать с литым поликарбонатным пластиком и сложнее, и проще. С одной стороны, монолитный карбонат очень прочный, и при правильной укладке жесткость металлического каркаса возрастает в разы. С другой стороны, материал легко царапается, и самое главное – монолит не прощает ошибок при подготовке металлического основания. Если сотовую панель можно подогнуть или поддавить креплением, то с монолитным полотном требуется максимальная точность, прежде всего, в выравнивании опорной поверхности.

Если нет опыта работы с литым поликарбонатным листом, то лучше всего использовать специализированный двухручьевой профиль. С его помощью можно закрепить пластик неограниченной толщины и ширины, как монолитный, так и сотовый материал.

Данный тип крепления монолитного поликарбоната к металлическому каркасу стоит недешево, поэтому применяется для литых пластиков или сотовых арок большой кривизны.

Конструктивно узел состоит из жесткого алюминиевого основания с приподнятыми боковыми кромками — полками. На кромках уложен П-образный металл-резиновый или силиконовый уплотнитель. Верхняя прижимная планка также оборудована ленточным уплотнением.

При креплении пластика кромки монолитного поликарбонатного листа фиксируются прижимом саморезом к нижней части профиля. При этом литое полотно сохраняет возможность отклоняться на несколько градусов относительно осевой линии кровли. Это решение обеспечивает герметичность стыка даже при избыточной нагрузке, но если смежные кромки двух листов уложены с разницей более 1 мм, обеспечить герметичность соединения не удастся.

Советы и рекомендации

Использование в конструкции соединительного профиля силикона и резины в значительной степени упрощает монтаж монолитного поликарбоната на металлический каркас и одновременно делает его уязвимым. Фирменные сорта уплотнителей хорошо противостоят солнечному ультрафиолету и выдерживают низкие температуры. Но даже в этом случае производители рекомендуют перед сборкой и в процессе последующего обслуживания обрабатывать резину силиконовым маслом в аэрозоле.

Сотовый материал из-за канальной структуры оказывается намного более пластичным, поэтому потеря упругости резины практически не влияет на прочность кровли, уложенной на металлический каркас.

Заключение

Крепление поликарбоната к металлическому каркасу не представляет особой проблемы, как для опытных кровельщиков, так и для новичков. При покупке литого пластика в количествах, достаточных для покрытия беседки или навеса для машины, строительные салоны предлагают огромный выбор всевозможных вариантов монтажного профиля с подробной инструкцией от производителя о нюансах выполнения работ, так что запутаться в деталях достаточно сложно.
