Установка откатных ворот – Как установить откатные ворота — 10 ошибок. Инструкция и схема подключения автоматики.

Установка откатных (сдвижных) ворот своими руками: устройство, монтаж, инструмент

Владельцы частных домов, дач и коттеджей в загородных поселках, городской черте Москвы и других городов Подмосковья постепенно осознали многочисленные преимущества установки откатных ворот. В результате, нарастающая популярность такого типа конструкции привела к многочисленным попыткам устройства откатных ворот своими руками. Очевидными поводами для такого решения стали — желание сэкономить на оплате труда монтажников, а также проверить свои силы и знания в строительной области.

Действительно, от исполнителя в этом случае требуется определенный набор базовых строительных и монтажных навыков, а также комплект инструментов, о наличии которых лучше позаботиться заранее. Данное руководство поможет вам определить порядок действий и количество материалов, которые необходимы для самостоятельного монтажа откатных ворот.

Конструктивное устройство

Самостоятельная установка откатных ворот предусматривает детальное ознакомление с конструкцией изделия. В качестве основы для монтажа ворот используется предварительно залитый фундамент, в котором фиксируются две роликовые опоры. К каркасу створки, изготовленному из профильной трубы, приваривается п-образная направляющая балка. Перемещение балки по роликам и определяет движение полотна в момент открывания или закрывания проема для ворот. В качестве материала для ее изготовления используют швеллер.

Роликовые тележки крепятся к основанию при помощи заранее забетонированных закладных элементов с отверстиями под фундаментные болты. Полотно ворот устанавливают на роликовые каретки таким образом, чтобы ролики оказались внутри швеллерной балки, что обеспечивает надежную фиксацию и предотвращает перекос во время движения. В верхней части опорного столба, расположенного со стороны закладных элементов, створа закрепляется при помощи верхнего фиксатора — кронштейна с роликами, который удерживает полотно от опрокидывания.

На противоположном опорном столбе устанавливаются нижний и верхний уловители, которые предназначены для остановки полотна откатных ворот в момент полного закрывания проема. Напротив них к раме крепятся концевые ролики, которые обеспечивают плавный контакт с верхним и нижним уловителями и не допускают удара при закрывании. Уловители представляют собой кронштейны, которые надежно защищают ролики от попадания влаги и загрязнений в закрытом состоянии. Аналогичную защиту для установленных на опорных тележках роликов обеспечивает несущий профиль направляющей балки.

Конструктивные исполнения предусматривают возможность создания сдвижных откатных ворот, когда две створки разъезжаются в противоположные стороны вдоль забора при открывании и съезжаются аналогичным образом при закрывании. Монтаж сдвижных ворот по технологии аналогичен работам для откатных ворот. Исключение составляет необходимость создания двух направляющих и закладных элементов — возле каждого опорного столба по краям проема.

В зависимости от степени автоматизации различают откатные ворота с ручным или автоматизированным управлением. Для последнего варианта необходимо приобрести, установить и подключить комплект автоматики, который состоит из привода, фотоэлементов, кабелей, системы светового или звукового оповещения, а также пульта дистанционного управления.

Почему выбирают откатные ворота

Популярность откатных ворот среди владельцев частных домов и дачных участков продиктована набором преимущественных характеристик, которыми обладает этот тип конструкции. Среди определяющих факторов выбора в пользу такой конструкции стоит отметить следующие:

• минимум занимаемого места внутри двора и снаружи;
• простота устройства, управления и установки;
• визуальная привлекательность конструкции и процесса ее работы;
• возможность автоматизации движения ворот при открывании и закрывании;
• различные варианты конструкции — откатные, сдвижные или раздвижные;
• надежность и долговечность;
• бесшумная работа при соблюдении правил установки и эксплуатации;
• возможность подключения дистанционного управления.

Многие преимущества завязаны на автоматическом управлении, которое не является обязательной функцией, но если вы пользуетесь воротами регулярно, то стоит задуматься о необходимости покупки и установке комплекта автоматики.

Этапы самостоятельной установки откатных ворот

Если вы решили сделать откатные ворота самостоятельно, то необходимо придерживаться определенной последовательности действий, которую мы изложим в данной инструкции.

Разработка проекта и сметы

Первое, с чего должен начинаться монтаж откатных ворот, — создание чертежа конструкции на основе исходных данных и пожеланий владельца участка. Для сбора исходных параметров необходимо произвести замеры ширины проема и высоты установленного ограждения. После этого необходимо определить габариты полотна и места расположения фундамента под установку закладных.

Устройство фундамента

Возведение основания начинается с разметки траншеи, длина которой должна равняться половине ширины проема. В ширину траншея должна быть не меньше 40-50 см. Глубина фундамента определяется в зависимости от показателя промерзания грунта в условиях местного климата. В Московской области этот показатель составляет 1,7 метра.

Для изготовления закладной части фундамента потребуется швеллер 18-20 и арматура диаметром 10-12 мм, Длина закладной балки из швеллера равняется длине траншеи, снизу к ней приваривается арматура. Вертикальные стойки из арматуры отрезаются таким образом, чтобы их концы были погружены в землю ниже уровня промерзания. Восемь длинных прутков привариваются к балке по краям, связываются между собой несколькими короткими отрезками арматуры и свариваются. Установленные стальные перемычки придают жесткость конструкции и обеспечивают прочность и долговечность фундамента.

Дальнейший процесс заливки фундамента под откатные ворота подразделяется на несколько стадий:

• Рытье углублений и траншеи под установку армирующего каркаса.
• Засыпка песчано-щебневой подушки на дно ямы под закладку фундамента. Подушка удерживает армирующий каркас от погружения в грунт и создает препятствие для проникновения грунтовых вод к бетону.
• Установка каркаса в яму с выставкой верхней поверхности швеллера в горизонтали по строительному уровню.
• Если установка автоматики планируется сразу, то в этот момент определяется место крепления привода и под направляющую балку закладывается кабель-канал с проводами.
• Приготовление цементного раствора с использованием цемента М400, щебняи просеенного песка.
• Заливка раствора в подготовленную яму с параллельной проверкой уровня направляющей балки.
• После заливки бетона конструкцию нужно оставить в состоянии покоя на 7-10 дней. За этот период времени бетон наберет необходимую прочность, а для предотвращения образования трещин его нужно проливать водой.

Сборка откатных ворот

Чтобы выставить воротное полотно, необходимо определить линию, по которой оно будет перемещаться. Для этого по разметке натягиваем леску между вбитыми в землю колышками. Разметка определяет расстояние в 200 мм от поверхности дороги и 30 мм от опоры, обозначающей конец проема.

Распишем дальнейшие действия поэтапно, чтобы не запутаться:

1. Установить каретки с роликами в направляющую балку, которая прикреплена к полотну откатных ворот.
2. Сместить каретки к центру полотна, зафиксировать их положение.
3. Установить створку каретками на поверхность закладного швеллера, сместить каретки к местам их необходимого расположения, выставить створку по натянутому ранее шнуру.
4. Отрегулировать взаимное расположение полотна откатных ворот и роликовых тележек, поочередно прихватить пластины роликовых тележек к закладному швеллеру.
5. Прокатить полотно по роликам, определив параллельность линии перемещения натянутой леске.
6. Снять полотно с роликовых кареток, отложить в сторону.
7. Демонтировать ролики с соединительной пластины, которая прихвачена к основанию.
8. Обварить пластины по контуру прилегания к закладной балке катетом, равным толщине платины. По возможности используйте для сварки качественные и тщательно просушенные электроды — это предопределит надежность конструкции на протяжении всего срока эксплуатации.
9. Установить роликовые тележки на балку, крепить к пластинам при помощи штатных комплектующих (болтов и гаек).
10. Монтировать створку в закрытом состоянии, выставить направляющую балку в горизонте при помощи регулировки высоты роликовых тележек. регулировка производится за счет выкручивания опорных винтов, которые определяют уровень установки каретки.

Регулировка свободного перемещения откатных ворот

Процесс регулировки подразумевает ослабление или затяжку гаек, которые крепят роликовые тележки к регулировочным пластинам. После ослабления или затяжки, прокатите полотно по роликам несколько раз, определив, стало ли перемещение лучше. Регулировать можно и нужно до тех пор, пока не будет обеспечена возможность легко открыть и закрыть проем. Рекомендуем регулярно проверять прямолинейность перемещения, поскольку со временем, под действием нагрузок и собственного веса, откатные ворота способны потерять прямолинейность движения. Установка сдвижных ворот также предусматривает необходимость регулировки роликов. В этом случае она усложняется тем, что одно полотно должно располагаться ровно по уровню и относительно другого.

Установка концевого ролика, улавливателей и заглушек

Для обеспечения прямолинейного движения полотна в направляющую балку устанавливается концевой ролик, который не позволяет створке откатных ворот выскочить из зацепления при движении. Ролик крепится к раме створки винтами, а на торец направляющей балки устанавливаются и привариваются заглушки, гарантирующие защиту внутренней полости профиля от попадания снега и загрязнений.

Затем, чтобы сделать крепление полотна откатных ворот надежным, на опорных столбах устанавливаются следующие элементы конструкции:

• верхний направляющий кронштейн;
• верхний улавливатель;
• нижний улавливатель.

Направляющий кронштейн, находящийся на опоре над фундаментным основанием, удерживает ворота от опрокидывания при перемещении. Последними устанавливают улавливатели, которые обеспечивают фиксацию створки в закрытом состоянии.

Завершающая стадия монтажа — обшивка каркаса листами металлического профнастила, который подбирают в зависимости от материала, использованного при строительстве ограждения. Профлист — важная составляющая схемы. Он отвечает за противодействие ветровой нагрузке, защиту каркаса от попадания влаги, а также препятствует проникновению нежелательных лиц на участок. Листы обшивки можно крепить с вертикальным или горизонтальным расположением волн. Выбор направления также следует производить, учитывая расположение материала на изгороди. Рядом с воротами необходимо предусмотреть место для размещения калитки. Опорные столбы для установки калитки и ворот должны быть выше, чем столбы ограждения или на одном уровне с ними.

Альтернатива самостоятельной установке

За изготовление и монтаж ворот стоит браться только в том случае, если у вас есть соответствующий опыт. Об этом достаточно красноречиво свидетельствует содержание данной статьи. Отсутствие общих навыков строительства, сборки и сварки металлоконструкций приведет к тому, что на работу придется затратить гораздо больше времени, чем вы рассчитывали. Приобретение и доставка материалов — одна из основных статей расходов, а при некачественном исполнении эти затраты никто не вернет.

В качестве альтернативы компания «Заборово» предлагает услуги профессиональных установщиков, которые специализируются на работах, связанных с откатными воротами. Доступные цены, возможность изготовления конструкции под индивидуальные размеры проема, помощь в приобретении и доставке материалов на объект, гарантия качества и надежности исполнения в соответствии с договором — это неполный перечень преимуществ, которые вы получите, обратившись к нам.

В штате компании подобраны первоклассные специалисты с опытом работы не менее 5 лет в соответствующей отрасли, поэтому мы гарантируем соблюдение указанных в договоре сроков и достойное качество исполнения. Для предварительного расчета стоимости проекта вы можете воспользоваться онлайн-калькулятором, который размещен на сайте компании или оставив заявку на обратный звонок от менеджера. Наш сотрудник выйдет на связь в ближайшее время, чтобы уточнить интересующие нас детали и ответить на ваши вопросы касательно заказа. После достижения предварительной договоренности мы предложим вам встретиться в офисе или на объекте, чтобы закрепить соглашение подписанием договора на оказание требуемых услуг. Выезд замерщика на объект предоставляется бесплатно, от заказчика потребуется только предоставить доступ и изложить свои требования в части конструктивного устройства и внешнего оформления изделия.

Закажите откатные ворота в компании «Заборово» — избавьте себя от проблем и освободите время для отдыха, результат работы вас не разочарует.

www.zaborovo.ru

Откатные ворота своими руками пошаговая инструкция сайта vorotnet

Что потребуется для изготовления ворот своими руками?

1. Сварочный аппарат, бытовой трансформаторный подойдет вполне. Сварочный ток должен быть не ниже 130 А. Следите за тем, что бы аппарат не перегревался при работе. Желательно, конечно, иметь сварочник инверторный, но он стоит намного дороже. Аппарат должен иметь рукава и маску.

2. Электроды. Пачки 3х мм универсальных электродов хватит на изготовление ворот с калиткой.
3. Болгарка или отрезная машинка, любого типоразмера.

4. Отрезные круги на маленькую болгарку (125мм) потребуется около 7 + 2-3 зачистных.

5. Молоток.

6. Уровень.

7. Шуруповерт с насадками под крепление профлиста(либо заклепочник).

8. Саморезы(либо заклепки) – 200 шт.

9. Комплект фурнитуры для откатных ворот.

10. Профнастил около 10 м.кв.

11. Труба 60*40 — 20 м.

12. Труба 40*20 — 20 м.

13. Труба 60*60 — 7 м.

14. Швеллер 16 – 20 см, его длинна должна быть равна половине ширины проема(если проем 3,6 метра – длинна швеллера 1,8 м).

15. Арматура сечением 10 – 14 мм.

16. Краска — 1 банка.

17. Грунтовка – 1 банка.

18. Растворитель — 1 банка.

19. Герметик.

20. Автомобильный противокоррозионный грунт — 1 баллончик.

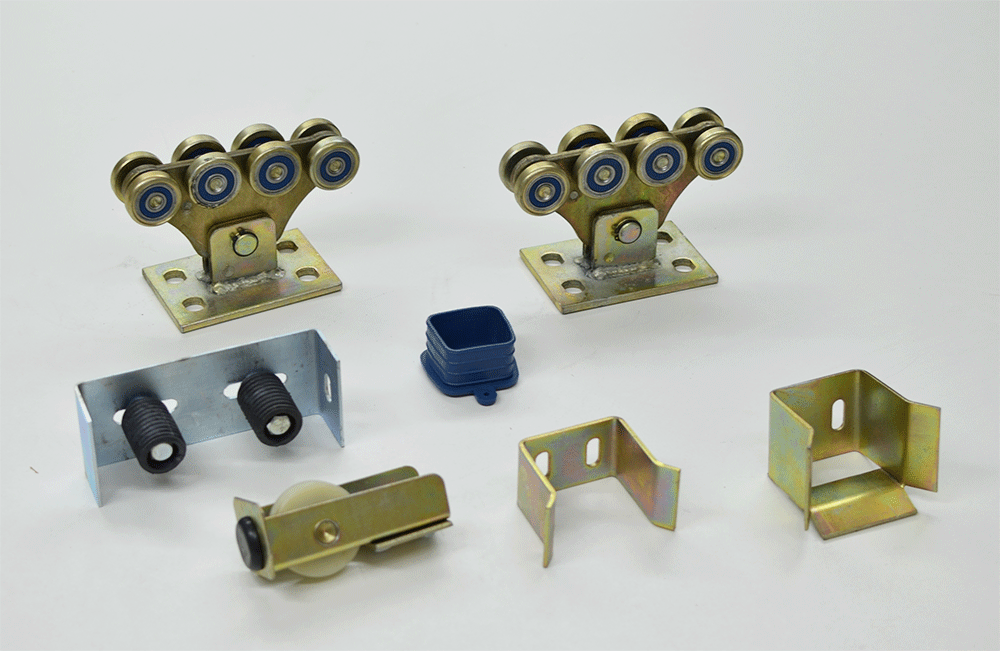

Что касается подбора комплектующих для откатных ворот, они бывают нескольких видов, в зависимости от веса и длины проема Ваших ворот и имеет стандартный комплект:

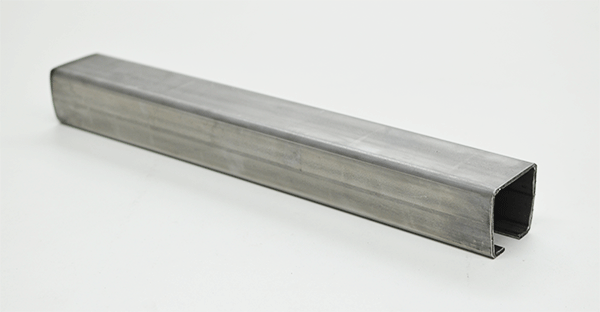

• консоль (она же балка, направляющая) — это основа всей системы, это рельс, внутри которого располагаются ролики, благодаря чему, створка ворот может сдвигаться
• две роликовые каретки крепятся на фундаменте, сами ролики находятся внутри консоли
• верхний ролик не дает полотну ворот раскачиваться, удерживает его в строго вертикальном положении
• концевой ролик  не дает створке провисать в закрытом положении, фиксирует её
• верхний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• нижний улавливатель «принимает» полотно ворот, не давая ему перекоситься при закрытии
• заглушки для консоли защищают консоль от грязи, пыли, песка и влаги

Автоматика для откатных ворот выполняет функцию автоматического открытия и закрытия Ваших ворот. Это не является обязательным элементом откатных ворот, скорее это шаг в сторону Вашего личного комфорта. В первую очередь, у владельца автоматических откатных ворот отсутствует необходимость покидать машину для того, чтобы открыть ворота. И, неважно, ливень, снег, град или маленький дождик, автоматика для откатных ворот избавит владельцев от необходимости возиться с открытие ворот. Чтобы в будущем у Вас не возникло никаких проблем с Вашими откатными воротами, лучше заранее побеспокойтесь о правильном выборе автоматики. Так же, как и в выборе коплектующих для откатных ворот, выбор автоматики зависит от веса и длины ваших ворот, а так же от частоты использования ворот. От этого будет зависеть то, какой мощности Вам необходим привод. Также обратите внимание на различные функции, которыми обладают различные электроприводы, сравните материалы, из которых сделаны детали механизма и корпуса. Стандартный комплект автоматики включает в себя:

• Электропривод – двигатель, который приводит створку ворот в движение
• Зубчатая рейка – передает движение с привода на сами ворота, крепится к створке ворот
• Фотоэлементы – заботятся о безопасности Вас и Вашего автомобиля, определяя помеху в створке ворот. Если будет обнаружен какой-либо объект, ворота остановятся, и начнут двигаться в противоположную сторону
• Пульт управления — служит для подачи команд на открытие-закрытие ворот
• Сигнальная лампа – оповещает об ошибках в работе откатной системы, а также о ее движении

Теперь, можно перейти к описанию работ. Итак, первым делом нужно рассчитать вес и размер будущих откатных ворот. Как упоминалось выше, это крайне важно, поэтому отнестись к этому нужно серьезно. Воспользуйтесь правилом «семь раз отмерь – один отрежь». Дело в том, что чем тяжелее будут ворота, тем более прочную и дорогой комплект фурнитуры для откатных ворот и более мощный электропривод вам нужно будет заказывать. От размера створки ворот зависит то, какой длины консоль Вам понадобится. Ширина проема откатных ворот рассчитывается в зависимости от того, какой у Вас автомобиль (легковой, грузовой) и от того насколько широкая улица. Лучше всего поставить две палки и попробовать заехать между ними со стороны улицы – получилось, значит, примерно, таким и должен быть заезд, а если вы сбили одну из палок, проезд лучше расширить. Получив размеры ширины проёма, Вам необходимо вычислить размер противовеса ворот, для этого воспользуйтесь простой формулой: (половина от 100% ширины проёма ворот это и есть размер противовеса). И так если длина проёма ворот составляет 4 метра, то длина противовеса 2 метра, а длина всего полотна ворот составляет 6 метров.

Подготовка опорных столбов

Необходимо установить правильно опорные столбы, к которым в свою очередь будут крепиться откатные ворота. Опорный столб, может быть какой угодно — это может быть кирпичный или бетонный столб, швеллер, дубовый брус и т.д. Рекомендуем — бетонировать столб (на глубину промерзания грунта) от 1м, столбы устанавливаем под уровень, затем заливаем раствором. В кирпичных и бетонных столбах необходимо предусмотреть металлические закладные по 3 штуки на каждом из столбов, равномерно расположить, примерно, на расстоянии от края по 10 см со стороны проема. Самый оптимальный размер такой закладной 10 х 10 см. и она должна быть расположена «заподлицо» с отделкой столба.

На опорные столбы со стороны ворот закрепляем вертикально трубы 60 х 60 (фальш-столбы) по высоте полотна плюс 10 см. Фальш-столб возле фундамента называется боковым и может быть выполнен в виде рамы, противоположный ему — приёмным или разгрузочным, так как он принимает и удерживает полотно между открываниями. К боковому столбу на нужной высоте прихватываем поддерживающую планку с роликами.

Фундамент для откатных ворот

Для заливки фундамента под основание откатных ворот нужно вырыть яму со стороны отката ворот. Её длина должна составлять 50% от ширины проема ворот, то есть, если ширина проема Ваших ворот 4 м., то длина ямы под фундамент должна составлять 2 м.. Ширина ямы должна быть не менее 40 см, а глубина, как указано выше, должна  превышать на 200 мм критическую глубину промерзания, это, примерно, 1,3 м, то есть, глубины 1,5 м под фундамент будет достаточно.

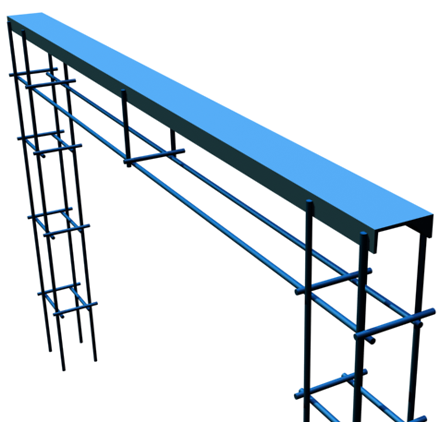

Далее, займемся закладной конструкцией для откатных ворот. Вам нужен швеллер 16 — 20см. шириной, а так же арматура сечением 10 — 12 мм. Выберите ровную площадку. Установите швеллер так, чтобы он лежал на ребре. Нарежьте шлифмашинкой или болгаркой арматуру отрезками 1,2–1,5 м., получатся так называемые «ножки». Далее, привариваем «ножки» к внутренней стороне полок швеллера. Но для большей прочности, советуем Вам обварить ножки закладной вертикальными прутьями. Установите закладной элемент фундамента для Ваших откатных ворот в подготовленное место по уровню, «ножками» вниз. Его верх должен идеально совпадать с уровнем заезда(«0» участка).
Если все правильно, можно приступать к бетонированию. Фундамент под откатные ворота должен выстаиваться, не менее недели, а по строительным нормам и правилам (СНиП) — один месяц, а если быть точнее 28 дней.

Внимание! В случае, если Вы захотите предусмотреть установку автоматики для откатных ворот, то под проезжей частью вам будет необходимо проложить кабель силовые и сигнальные кабеля

Проведение электропроводки под автоматику для откатных ворот

Для электропроводки Вам понадобится:

— силовой кабель 3х1,5 в уличном исполнении (для питания привода ворот), длиной от электрического щита до точки установки привода

— сигнальный кабель 2х0,5 с усиленной изоляцией, чтобы подключить фотоэлементы и сигнальную лампу (длина определяется на месте установки ворот)

— стандартный телевизионный кабель, соединяющий приёмное устройство с выносной антенной (длину определяет расстояние от антенны до радиоприёмника) в случае ее установки

— гофрированная ПНД труба диаметром от 20 до 32 мм, для прокладки кабелей под землёй.

   В случаях, когда вы колеблетесь, оснащать или не оснащать свои ворота приводом, подводящие кабеля рекомендуется заложить. Так как, после заливки фундамента, скрытая закладка кабелей потребует больших дополнительных затрат.

Вывод электрического кабеля в гофре, необходимо произвсети на расстоянии не менее 50 см от проема ворота(на эскизе отмечено буковкой «А»), и в 5-7 см от швеллера в бетоне(расстояние «Б»). В эту же точку необходимо свести кабеля с фотоэлементов и сигнальной лампы.

Изготовление ворот

 Пока выстаивается фундамент, можно заняться изготовлением полотна откатных ворот. Подготовьте ровную площадку (место сборки). Разметьте на ней прямоугольник 6 х 2 метра, и, начиная с любого угла, забейте в землю 6 деревянных упоров по контуру прямоугольника. Воспользуйтесь уровнем, чтобы выровнять упоры друг относительно друга в горизонтальной плоскости и сделайте контур из жестких, деревянных или металлических лаг. Укрепите получившуюся конструкцию саморезами.

Используя шлифмашинку,  разрежьте профильные трубы 60х40х2 (для конструкции рамы) под необходимые вам размеры. Должны получиться нижний (базовый) горизонтальный профиль и верхний, два вертикальных профиля, и профиль противовеса согласно произведенным расчетам. Зафиксируйте друг относительно друга точечной сваркой в местах соединений элементы рамы, и рулеткой проверьте диагонали получившейся конструкции. Размер диагоналей должен быть одинаков. Еще проверьте угольником углы 45 и 90 °. Если отклонений по углам и диагоналям рамы нет, проварите места соединений элементов рамы сплошным сварочным швом. Места соединений рамы после сварки должны стать герметичными.

Далее, укрепим полотно откатных ворот рёбрами жесткости (внутренний каркас рамы). Используя шлифмашинку (болгарку), разрежьте согласно вычисленным размерам профильные трубы  40х20х2, предназначенные стать рёбрами жесткости и местами крепления зашивки откатных ворот. Резать необходимо таким образом, чтобы после сварки места соединений стали герметичны.. Строго придерживайтесь размеров. Зафиксируйте профильные трубы в местах соединений при помощи точечной сварки, и приступайте к измерениям. Проверяются диагонали конструкции рамы и углы 45 и 90°.

Если отклонений нет, места соприкосновения рёбер жесткости и силовой рамы приварите короткими по 15 мм швами с шагом до 500 мм. Загладьте все сварочные швы на полотне ворот шлифмашинкой.

Не забудьте замазать получившиеся зазоры между основной рамой и внутренним каркасом силиконовым герметиком. Обеспечьте нормальную гидроизоляцию Вашей конструкции, не забыв о сварочных швах. В последнюю очередь, выполните грунтовку и покраску полотна откатных ворот.

Мы рекомендуем использовать алкидную эмаль или краску фирмы Хамрайт (Hammerite). Наносите не менее 2-х слоев до полного высыханием между слоями.

Когда рама ворот высушена, ее можно зашивать. Для этого используют самые разные материалы в зависимости от личных предпочтений. Профнастил используют чаще всего, он легок и удобен в установке.

Монтаж откатных ворот

На заранее подготовленном фундаменте для откатных ворот (швеллер) размещаем роликовые каретки как можно дальше друг от друга. Нужно помнить, что накатной ролик (концевой ролик) имеет размер, примерно 150 мм, поэтому ближнюю к проему каретку отодвигаем, учитывая это расстояние в 150 мм, а каретку, которая дальше от проема тоже выставляем таким образом, что бы она не выбила заглушку с другой стороны направляющего рельса при закрытии ворот.

Далее, одеваем раму откатных ворот на роликовые каретки и выставляем откатные ворота по уровню. Платформы кареток слегка прихватываются сваркой к швеллеру. Прокатите полотно ворот до конечных положений открытого и закрытого проёма ворот. Если возникают трудности с полноценным открытием или закрытием проёма ворот, сбейте болгаркой прихваты и внимательно скорректируйте расстояние от правого или левого краёв швеллера до опорных роликовых тележек.

Многие люди, решившие изготовить раздвижные ворота своими руками, пытаются крепить роликовые тележки к швеллеру не при помощи сварки, а при помощи шпилек и гаек (благо в роликовых тележках предусмотрены отверстия под шпильки). Стоит ли игра свеч? Так обычно поступают люди, делающие первые раз в своей жизни самодельные откатные ворота. Они считают, что в этом случае роликовые тележки можно регулировать, снимать и т.п. Вы столкнетесь с большим объемом работ (сверление швеллера, нарезания резьбы, очень точная установка швеллера и т.п.). Плюс из-за малейшей ошибки (отклонение на несколько миллиметров) потратите на сварку целые дни возни над шпильками! И будете вынуждены просто срезать шпильки и приварить ролики непосредственно к фундаменту для откатных ворот. Просто не стоит заваривать ролики для ворот в труднодоступным местах, куда затруднен доступ маленькой болгаркой. При необходимости снять или передвинуть роликовую тележку подрезаем сварной шов и сдвигаем ролики в нужном направлении. Процесс можно повторять много раз без малейшего ущерба для механизмов ворот. Да, использование шпилек эстетичнее и правильнее, но очень редко используется из-за высокой точности установки фундамента под откатные ворота.

С нашей точки зрения, лучше использовать компромиссный вариант — готовые площадки со шпильками под ролики для откатных ворот. Площадки привариваются к фундаменту для откатных ворот при помощи сварки, а сами ролики для откатных ворот крепятся к площадке при помощи шпилек и гаек. Это немного дороже, но избавляет Вас от ненужной возни и затрат времени.После того, как вы убедились в правильности установки кареток обвариваем платформы кареток полностью, важно добиться желаемого результата (отсутствие перекосов, правильное положения ворот в уровне).

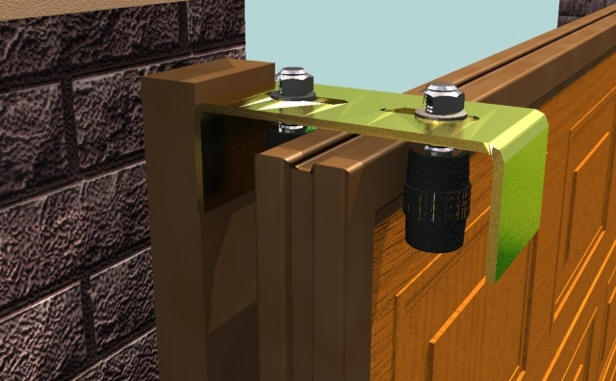

Пластину с поддерживающими роликами привариваем к опорному столбу, и регулируем крепление роликов таким образом, что бы зазор с каждой стороны от створки ворот составлял 2-3 мм.

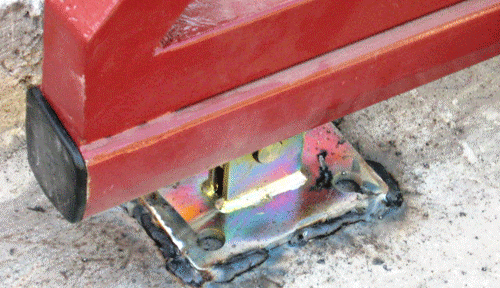

Затем необходимо вставить накатной ролик (концевой ролик) и привариваем нижний уловитель. Нижний улавливатель крепится так, что бы он был на 3-4 мм выше концевого ролика в направляющей, которая еще не вошла в ловитель. Это необходимо для разгрузки роликовых кареток.

Верхний улавливатель крепят на высоте 1,6-1,8 метра, что бы фиксировать створку сверху, от ветра или от вандалов.

   И последнее – наденьте заглушки на торцы консоли, чтобы защитить ее от попадания влаги и мусора внутрь нее.

   Всё, ваши ворота готовы к использованию.

   Таким образом, сделав откатные ворота своими руками, вы выигрываете сразу по многим пунктам:

• Вы экономите свои деньги
• Вы приобретаете только качественные комплектующие для откатных ворот, потому что выбираете их лично, опираясь только на свое желание добиться желаемого результата, а, не исходя из того, что завалялось на складе у посредников
• Вы проводите все работы качественно и вдумчиво, потому что делаете все для себя.

vorotnet.ru

Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.  Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

• Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
• Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
• Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
• Нижний концевой ролик – подойдёт либо полимер, либо металл.
• Нижний и верхний улавливатели.
• Резиновые заглушки, желательно с гофрированной частью.
• Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

o-remonte.com

Откатные ворота своими руками: пошаговая инструкция

Содержание статьи

Классификация откатных ворот

Существует несколько типов конструкций, которые почти не отличаются по эксплуатационным параметрам, но имеют принципиальную разницу конструктивных элементов.

Откатные ворота имеют достаточно сложную конструкцию

Важно. Устанавливать автоматическую систему управления на откатные ворота рекомендуется уже после начала их эксплуатации и реальной проверки функциональности.

Настоятельно не рекомендуется делать все сразу, а поставить вначале ворота с ручным приводом. Если время подтвердило правильность принятых решений и точность монтажа, нет проблем с открыванием/закрыванием, конструкции имеют необходимую прочность и устойчивость в различных положениях полотна, то можно монтировать привод автоматического управления.

Привод откатных ворот

Таблица. Разновидности конструкций откатных ворот.

Тип откатных ворот	Технические характеристики и особенности решений
Подвесные	Над проемом устанавливается металлическая балка, длина ее превышает две ширины ворот. Створки подвешиваются к балке на роликах. Преимущества – существуют большие поля допусков по размерам, что значительно облегчает процесс изготовления и монтажа. Не требуется изготавливать отдельные детали с большой точностью. Кроме того, такие ворота без проблем можно монтировать вместо существующих распашных. Недостатки – ограничение высоты проезда и проблемы с дизайном. Верхний рельс с тележками значительно ухудшает внешний вид ограждения участка.
Рельсовые	Самая простая в изготовлении конструкция: рельс устанавливается на земле, полотно ворот передвигается по нему на колесиках. Такая система не требует много места для открывания, во время изготовления используется минимальное количество металла, нет надобности заливать специальные фундаменты. Недостаток – рельс необходимо постоянно очищать от загрязнений, в зимний период времени из-за больших снежных заносов или обледенения возникают значительные трудности при открывании/закрывании.
Консольные	Очень распространенная конструкция, имеет отличные эксплуатационные показатели, но довольно сложная в изготовлении. Рельсы консоли могут устанавливаться в верхней, средней или нижней части ворот. Каждый вариант имеет свои сильные и слабые стороны. Для обеспечения устойчивости конструкции надо готовить специальный фундамент под консоль. Ворота передвигаются на неподвижных роликовых тележках, которые устанавливаются внутри консоли. Такая компоновка предупреждает попадание снега и загрязнений между движущимися частями, что исключает появление проблем при открывании/закрывании ворот.

По количеству створок есть два варианта.

1. Моноширма. Створка цельнометаллическая, движется лишь в одну сторону. Недостаток – большая масса немного усложняет процесс открытия/закрытия из-за значительного момента инерции.

   Откатные ворота с моноширмой — самый распространенный вариант

2. Двустворчатые ворота. Полотно состоит из двух половин, которые двигаются в противоположные стороны. За счет снижения массы уменьшаются начальные усилия. Недостаток – требуется обустройство двух фундаментов и двойной комплект дорогостоящих направляющих и иных комплектующих.

   Двустворчатые конструкции требуют установки двух приводов

Конкретный выбор нужно делать после внимательного анализа особенностей приусадебного участка, существующего вида ограждений, финансовых возможностей и наличия опыта выполнения довольно сложных работ по различным специальностям.

Цены на различные виды комплектующих для откатных ворот

Комплектующие для откатных ворот

Пошаговая инструкция по изготовлению откатных ворот

Для примера мы рассмотрим самый надежный и качественный вариант – консольный с нижней установкой рельсы. Ворота состоят из нескольких конструктивных элементов, каждый из них необходимо делать отдельно.

Расчет параметров откатных ворот

Изготовление направляющей

Это самый нагруженный элемент, его рекомендуется делать из профильной трубы 60×60 мм с толщиной стенки 4 мм. В нашем случае длина направляющей 6 м, из них 4 м ширина створки и 2 м длина, которая постоянно располагается на тележках (противовес). Если у вас размеры меньше, то допускается использовать прокат с толщиной стенки в пределах 2 мм.

Для направляющей нужно брать профильную трубу с толстыми стенками

Шаг 1. Главная сложность – прорезать максимально ровный паз для кареток. Ширина паза 1,5 см, размер выбирается с учетом, что подшипники монтируются на металлическую плиту толщиной 0,8 мм, паз должен по ним перемещаться без заеданий. В связи с тем, что пропилить болгаркой идеально ровную линию невозможно, делайте запас по размерам. Пропил делается в определенной последовательности.

1. Подготовьте площадку, вам ничто не должно мешать, прокат рекомендуется расположить на оптимальной для работы болгаркой высоте.
2. Проведите две параллельные линии на плоскости трубы, работайте фломастером или карандашом. Линии должны располагаться симметрично посередине проката.
3. Подготовьте болгарку, закрепите тонкий диск соответствующего диаметра, толщина минимальная. Знайте, что чем меньше толщина диска – тем легче процесс пропила. В итоге линия более ровная, вероятности ошибок минимизируются
4. Пройдите первый раз по линиям без разрезания, должны остаться только небольшие углубления. Дело в том, что во время полного пропила образуется много мелких металлических опилок. Они засыпают проведенные линии, что усложняет процесс и повышает вероятность отклонения от заданных параметров. Небольшие углубления видны всегда.
5. Очень аккуратно прорежьте паз, при необходимости подровняйте кромки, уберите заусеницы.

Изготовление выреза под каретки

Шаг 2. Приварите основание ворот к направляющей. Для каркаса рекомендуется использовать прямоугольную трубу 40×20 мм. Выставьте ее точно по линии оси направляющей, зажмите струбцинами, еще раз проверьте положение. Сварите оба элемента. Помните, что струбцины не смогут удержать детали от искривления, возникающего при остывании сварных швов. Для исключения вероятности появления проблем надо немного наживлять элемент с одной стороны, длина шва не боле 0,5 см, только после этого можно накладывать длинный шов с противоположной стороны направляющей. Небольшой шов позволяет выровнять положение деталей.

Перед свариванием детали зажимают струбцинами

Дина швов примерно 5 см, шаг между ними ≈ 50 см. Основание дополнительно усилит направляющую и уменьшит угол изгиба из-за вертикальных нагрузок. Но главную функцию берет на себя угловая распорка, о ней мы поговорим немного ниже по ходу изготовления. Торец основания сместите на 3 см от конца направляющей, это связано с особенностями конструкции роликов. У вас могут быть свои нюансы, влияющие на этот параметр.

Торец основания смещается на 3 см по длине направляющей

Цены на различные виды профильных труб

Труба профильная

Изготовление кареток

На каретках держится вес конструкции, направляющая скользит по подшипникам. Операции требуют практического опыта выполнения различных слесарных работ, а не только сварочных. Детали должны иметь высокую точность, в противном случае резко ухудшается их функциональность, с откатными воротами появляются серьезные проблемы. В сложных случаях придется все переделывать. Несущий каркас кареток делается из металла толщиной 8 мм ширина в пределах 10 мм. Конкретные значения практического влияния не имеют, в дальнейшем с учетом высоты кареток немного корректируются положения консоли.

Конструкция каретки для откатных ворот

Подшипники в нашем случае размещаются на расстоянии 180 мм по осям. Чем шире каретки, тем плавней ход откатных ворот и выше их устойчивость во время передвижения. Каретки следует изготавливать по определенному алгоритму.

Шаг 1. На металле сделайте разметку расположения подшипников, просверлите отверстия под их оси. Сделайте вначале отверстия диаметром 6 мм, а затем увеличьте их до Ø 20 мм. Большие отверстия ручной дрелью не сделать: или сверло сгорит, или дрель выйдет из строя, или отверстия получатся не круглыми, а овальными. Пока полосу не разрезайте на короткие части, длинную намного легче высверливать.

Заготовка для каретки с высверленными отверстиями

Шаг 2. Разрежьте металл болгаркой по размерам корпуса каретки.

Обрезка металлической пластины выполняется после сверления отверстий под оси

Шаг 3. Из уголка 60×60 мм подготовьте основания. Если есть желание ворота приблизить ближе к опоре, то можно отверстие для кареток сдвинуть вперед. За счет этого конструкция укорачивается и может смещаться при установке.

Основание для кареток изготавливается из уголков

Шаг 4. В подготовленное отверстие вставьте ось для подшипника. Ее можно сделать из любого круглого металла подходящего диаметра. Внимательно проверьте размер, он должен немного превышать параметры внутренней обоймы подшипника, технические характеристики даны немного ниже.

Установка осей для подшипников

Шаг 5. Точно перпендикулярно выставьте их на деталях и прочно приварите. Не забывайте, что сварка тянет элементы, предварительно наживляйте, а лишь затем накладывайте сплошной шов.

Оси должны быть приварены строго перпендикулярно

Теперь осталось собрать все детали каретки. Выставьте их на ровной поверхности, проверьте положение и прочно сварите в единую конструкцию.

Так выглядит готовая каретка

В нашем случае для каретки требуются подшипники 204, размер 47(внешний диаметр)×20 (внутренний диаметр)×14 (ширина обоймы) мм. Покупайте только закрытые. Если подшипники отечественного производства, то надо аккуратно вынуть уплотнение и наполнить обойму смазкой. Импортные подшипники вскрывать не надо, там качество значительно выше.

При необходимости подшипники нужно открыть и тщательно смазать

Шаг 6. Прикрутите к механизму регулировочные болты с гайками и контргайками. Болты не менее М16, на них воздействуют большие нагрузки. Длина болтов примерно 10 см, это увеличит возможности регулировок.

В отверстия вкручиваются регулировочные болты

Шаг 7. Установите каретку на закладную плиту, отрегулируйте их длину таким способом, чтобы все четыре головки располагались в одной плоскости. Приварите болты.

Закладная плита с приваренными болтами

Практический совет. Рассверлите отверстия под болты до диаметра 20 мм. Размеры болтов 16 мм, лишнее пространство даст возможность регулировать положение откатных ворот еще в одной плоскости: приближать/удалять от столбов.

Уберите болгаркой потеки металла и шлак, очистите от ржавчины и покрасьте поверхности изделия. Кареток надо две штуки, вторая делается аналогично.

Собранные каретки следует покрасить для защиты от коррозии

Сборка ворот

После высыхания кареток можно приступать непосредственно к сборке ворот.

Схема откатных ворот

Процесс сборки достаточно прост, хотя и требует немало физических усилий.

Заливка фундамента для откатных ворот

Шаг 1. Работы начинаются с установки направляющей. Выполняется это в несколько этапов.

1. Установите на забетонированный швеллер сделанные каретки, выставьте их по веревке по линии к противоположному столбу ограждения.
2. Наденьте на механизмы направляющую откатных ворот, несколько раз продвиньте ее на максимальную длину влево/вправо, проверьте плавность хода.
3. Выставьте направляющую по горизонтали, обратите внимание на положение при максимальном закрывании ворот, в этом месте конструкция всегда будет немного прогибаться.
4. Несколько раз проверьте положение и функциональность каждого элемента. Все в норме – прихватите их к закладной. Пока прочно не приваривайте. Во время дальнейшего монтажа могут появляться неожиданные проблемы, требующие корректировок.

Направляющая с каретками устанавливается на фундамент

Шаг 2. Максимально откройте ворота, зафиксируйте положение и приступайте к сварке каркаса. Высота и длина вам уже известна. Подготавливайте прокат нужной длины и постепенно создавайте каркас. Работать намного проще с помощью струбцин, они довольно надежно удерживают элементы, нет надобности обращаться за помощью к третьим лицам. Процесс сварки стандартный, вначале с одной стороны детали прихватываются, затем свариваются с обратной и только после этого усиливаются в месте прихватки.

Сварочные швы накладываются за 2-3 подхода, чтобы избежать деформации рамы

Шаг 3. Со стороны кареток надо сделать противовес, его мы предусмотрели еще на стадии изготовления направляющей. Длина противовеса 2 м, к торцу направляющей и углу каркаса ворот приварите распорку. Это обязательный элемент ворот, в противном случае они сильно прогибаются, что сделает невозможной эксплуатацию конструкции.

К раме должен быть приварен противовес

Зачистите все швы и покрасьте металлические поверхности особо устойчивой эмалью для внешних работ.

Шаг 4. Поставьте на место поддерживающие ролики и уловители ворот. Поддерживающие элементы монтируются рядом с каретками на вертикальной опоре. Они не дают возможность воротам отклоняться от вертикального положения. Для них можно использовать обыкновенные колесики, желательно резиновые – конструкция будет меньше шуметь при движении ворот. Из куска угольника сделайте кронштейн, предусмотрите возможность регулировки.

Ролики и самодельный кронштейн из уголка для их крепления

Уловители можно изготовить таким образом.

1. Подберите к подшипнику соответствующего размера ось и втулки. Сам подшипник должен помещаться внутри направляющей, а его ширина быть уже прорези.
2. Из куска профильной трубы болгаркой вырежьте корпус. Приварите к нему втулки подшипника.
3. К верхней части корпуса приварите еще одну трубу для увеличения жесткости.
4. Вставьте конструкцию в направляющую и основание ворот, затяните фиксирующую гайку.

Изготовление и установка уловителя

Ролик одновременно ограничивает максимальное открывание ворот и не позволяет им соскакивать с кареток.

Шаг 5. Из трубы 80×80 сделайте опору ворот. Она приваривается внизу столба, вовнутрь при закрытии заезжает подшипник. Для облегчения дно немного загибается под углом вниз. Для минимизации ударных нагрузок рекомендуется закрепить кусок резиновой ленты. Сразу зафиксируйте верхний уловитель плоскости створки, делается он элементарно из любого подручного металла подходящих размеров.

Опора из профильной трубы 80х80 мм

Немного приоткройте ворота и отрегулируйте положение створки таким образом, чтобы в закрытом положении они приподнимались примерно на 1–2 мм. Это снимет длительные статические нагрузки на раму и предотвратит ее деформацию. Теперь осталось придумать замок и ручки. Можно купить и заводские, но их довольно сложно устанавливать. Кроме того, еще на стадии изготовления каркаса надо подбирать трубу соответствующего размера, в противном случае замок не спрячется внутрь ворот.

Завершающий этап — установка замка и ручки

Каркас можно обшивать металлическими листами, деревянными планками или натягивать на него металлическую сетку. Окончательное решение зависит от ваших предпочтений. Единственная рекомендация – не увеличивайте намного массу раздвижных ворот тяжелыми материалами.

Для обшивки ворот лучше всего подходит профнастил

Цены на популярные модели откатных ворот

Откатные ворота

Видео — Откатные ворота своими руками: пошаговая инструкция

remont-book.com

Установка откатных ворот своими руками, инструкция и этапы работ

Ворота являются одним из самых основных атрибутов в любом ограждении. И чем качественнее и надёжнее будут они, тем проще с такой конструкцией взаимодействовать, она служит достойную службу и позволяет чувствовать себя в полной защищённости. Существует очень много различных видов ворот, но сегодня вы узнаете об откатных конструкциях.

Подготовительный этап

Перед тем как начать производить монтаж, необходимо очень тщательно подготовиться к этому. Каждый из подготовительных этапов будет играть очень важную роль в дальнейшей эксплуатации, долговечности, качестве и комфортабельности использования.

Весь подготовительный этап состоит из таких пунктов:

• Подбор комплектующих и автоматики для будущих ворот.
• Решаем с размером будущей конструкции и её схемой.
• Выбираем облицовочный материал.
• Данные о местности, где будет установка.

Теперь мы немного разберём каждый из этих пунктов более подробно. Пойдём по порядку и правильно подберём все необходимые комплектующие и систему автоматического управления воротами. Из всех возможных комплектующих, вам обязательно необходимо купить датчики, которые оповещают что система активирована и начинается открытие или закрытие ограждения, это может быть световой или звуковой датчик. Автоматику необходимо покупать, опираясь на такие критерии, как масса, размеры и частота эксплуатации.

Чтобы определить необходимый для вас размер ворот, который сможет полностью удовлетворить вас и ваши потребности, первым делом решите какие автомобили должны без проблем заезжать в ваш двор.

Также в первую очередь опирайтесь на свой автомобиль, чтобы он беспрепятственно и свободно заезжал и выезжал, при этом вы не боялись что-то задеть боковыми зеркалами или при повороте.

Рекомендуемое минимальное расстояние между центрами тележек.

Облицовочный материал не менее важен чем любой механический элемент, который отвечает за работоспособность. Облицовку необходимо выбирать, опираясь на довольно большой перечень факторов, а именно:

• Дизайн вашего заезда.
• Материал, из которого сделано всё ограждение.
• Ландшафт и общий экстерьер участка и дома, который на нём расположен.
• А также ваши личные предпочтения.

Пройдя по этим четырём пунктам, вы сможете выбрать максимально подходящий и качественный материал, который будет радовать глаз и украсит ваше жилище и место отдыха.

При выборе привода для автоматизации ворот обратите внимание на то, с какими по массе створками ворот он может работать.

Учитывая глубин промерзания и плотность грунта, где будет установлен фундамент будущих ворот, необходимо определить его глубину. Чем больше грунт способен промерзать и чем глубже начинается плотный глинистый слой, тем большую глубину ямы необходимо подготовить для опорного фундамента.



Пройдя по всем этим пунктам и разобрав их подробно именно на подготовительном этапе и решить со всеми нюансами, можете без препятствий приступать к процессу монтажа.

Производим установку откатных ворот

Процесс строительства фундамента своими руками, как опоры и монтаж всех прочих составляющих конструкции довольно сложное задание, которое разделено на много разных ступеней, шагая по который вы сможете произвести монтаж откатных ворот своими руками согласно инструкции, которую мы вам предоставим.

Схема подготовки бетонного основания для откатных ворот.

Итак, установка откатных ворот своими руками проходит в таком порядке согласно инструкции:

1. Подготовка ямы под будущий фундамент.
2. Сборка закладного элемента и заливка его бетоном в земле.
3. Подводка электричества к месту установки автоматики.
4. Монтаж рамы будущих ворот.
5. Установка оснований под ролики и полотна.
6. Закрепление верхнего ограничителя.
7. Монтаж концевого ролика и заглушек.
8. Установка верхнего и нижнего уловителя.

Как видите, этапов довольно много и работать соответственно необходимо будет тоже много и максимально быстро, чтобы весь процесс у вас не слишком сильно затянулся, если вы проводите все действия своими руками. Так что приступайте к сборке как можно скорее и следуйте всем нашим указаниям, которые мы сейчас для вас предоставим.

Подготавливаем яму

Минимальная глубина ямы под фундамент должна составлять не меньше чем полтора метра для нашего климата, к примеру, для климата Сибири этот показатель составляет не меньше чем два с половиной метра.

Схема армирования бетонного фундамента

Постарайтесь сделать все земляные работы аккуратно, чтобы не выкопать лишний грунт, который потом потянет за собой лишние затраты на бетон для заливки. Ширину необходимо делать примерно сорок-пятьдесят сантиметров.

Для того чтобы выкопать такую яму, можно использовать обычную лопату или небольшой траншейный бульдозер, который сделает это очень быстро, но потребует за свою работу определённую сумму денег. Орудуя своими руками лопатой, вы затратите лишь несколько часов своего времени и сил.

Собираем и устанавливаем закладной элемент

Закладной элемент – это металлическая рама, из арматуры, которая накрыта сверху швеллером, который в дальнейшем будет служить основанием длиной вполовину меньше длины ворот. Делается она из арматуры, обладающей поперечным разрезом примерно пятнадцать миллиметров. Швеллер должен быть шириной не меньше двадцати сантиметров, с толщиной стенок от восьми миллиметров.

Столбы устанавливать на глубине не меньше 1 м.

Собираются они в п-образную конструкцию, в виде квадратной конструкции. Для жёсткости она сваривается, используя поперечные распорки из арматуры. Длины такого строения должна быть больше чем глубина промерзания, и немного врезаться в грунт ниже чем будет залит фундамент.

После того как вы собрали металлический каркас, необходимо его забить в землю таким образом, чтобы верх швеллера был на три-пять сантиметров выше уровня земли, под идеально выставленном уровнем и параллельно ограждению. После этого заливается бетоном со щебнем и оставляется до полного высыхания на трое суток.

Подводим электричество

Чтобы потом не мучить себя и не нагружать заботами как подключить автоматику, даже если вы её сразу не планируете установить, лучше при строительстве ворот подвести необходимый провод для питания. Он подключается к домашней сети и облачается в пластиковую или металлическую трубку.

Установка автоматики и привода на откатные ворота

Она закапывается под землю на глубину двадцать-тридцать сантиметров, а оголённый конец на время очень надёжно изолируется. Для этого можно использовать простую изоленту или специализированные средства изоляции.

Монтаж каркаса

Этот этап проходит очень просто, достаточно просто установить всю раму на ровне с роликами и просто задвинуть её. Так получится что она установиться на своё законное место и будет без проблем двигаться на несущих роликах.

Для изготовления каркаса ворот понадобится прямоугольная профильная труба 30х50 и листовая сталь толщиной 2,5-3 мм, для накладок.

Установка роликов

Направляющие ролики крепятся с помощью четырёх болтов, которые закрепляют на швеллере. Болты просто приваривают, а ролики плотно прикручивают и зажимают гайками на болтах. Для большей уверенности, ролики также можно немного прихватить сварочными точками.

Устройство роликов должно быть надежным, не использовать соединение со швеллером шпильками и прочим, сварка обеспечивает большую прочность.

Закрепляем верхний ограничитель

Верхний ограничитель служит направляющим и выравнивающим механизмом, который будет помогать всей конструкции двигаться по правильной траектории и работать стабильно и без сбоев. Он состоит из двух частей, основания и закрывающей крышки. Сначала крепим основание своими руками, устанавливаем каркас и уже потом фиксируем его крышкой.

Торцы балки обязательно должны быть заглушены, во избежание попадания во внутрь балки и на ролики воды, снега или грязи.

Монтаж крайнего ролика и заглушек

Крайний ролик служит как вспомогательный и облегчает давление на опору. Он устанавливается в нижнюю часть рамы и прикручивается болтами или приваривается. Заглушки устанавливаются на всех оставшихся углах просто прикрутив или приварив их. Они нужны для того чтобы влага не попадала внутрь конструкции.

Крепим уловители

Уловители для ворот следует закреплять, когда вся конструкция уже собрана и есть возможность закрыть ворота. В закрытом состоянии они слегка крепятся к столбу, после чего ворота можно открывать. Открыв ворота, вы можете более качественно закрепить уловители своими руками и на этом процесс строительства своими руками будет окончен.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

vorotauzabora.ru

Как сделать консольные откатные ворота своими руками: чертеж с размерами

Ворота с откатной или, как ее еще называют, сдвижной системой – это неотъемлемая часть конструкции, предназначенной для ограждения дачи и придомового участков.

На сегодняшний день ассортимент таких конструкций обширен, но многие мастера желают самостоятельно изготовить ворота этого типа.

Это связано не только с экономической точкой зрения, но и в связи с применением творческой энергии. Поэтому многие задают вопрос, как сделать откатные ворота своими руками и в короткие сроки?

[contents]

Виды откатных ворот

Откатные ворота производят в разных видах, в которых есть свои преимущества и недостатки.

Консольные ворота

Конструкция ворот консольного типа позволяет не ограничивать верхние габариты изделия, а так же исключает контакт с нижним рельсом, проходящим вблизи поверхности земли.

Это одна из самых сложных в выполнении конструкций. Основа таких ворот – консоль или, как ее еще называют, швеллер. Эти устройства удерживает створку конструкции при открывании и закрывании ворот.

В современных воротах с подобным типом передвижения отсутствуют нижние и верхние направляющие, что обеспечивает автомобилю свободное движение на территорию двора. Полотно подвешено на специальной балке, стоящей на роликах, перемещающих поверхность изделия.

Роликовые блоки и балка-направитель, как правило, помещаются в нижнем отрезке ворот. Нередко встречаются подобные откатные механизмы с укреплением роликов и балки в верхней или даже в серединной части.

Подобное размещение оправдывается в случае, когда речь идет о стене с капитальными свойствами или полотна с повышенной прочностью, выдерживающего крупногабаритный вес конструкции.

Для домашнего использования лучше всего делать нижнее передвижение, чтобы не пришлось проводить дополнительные работы по укреплению стены.

Эти ворота служат дольше остальных, потому что сдвижная конструкция полностью заходит в направляющие канавки, которые оберегают изделие от атмосферного воздействия внешней среды.

Консольные ворота часто снабжают приводом на электрической основе. Его крепят между роликовыми каретками. Привод обладает блоком управления и специальными устройствами для обеспечения безопасности перемещения.

Положительные стороны таких ворот очевидны:

• воротный проем не ограничен в нижних и верхних габаритах;
• элементы безопасности и привод проще всего установить именно на такой вид конструкций;
• снегопад и грязь не нарушают работу изделия, потому что полотно находится на высоте около десяти сантиметров от поверхности земли;
• система полотна и мощный фундамент консоли позволяют выдерживать нагрузки, вызванные ветром;
• ворота не имеют створочных элементов, поэтому они экономят пространство во дворе и не могут задеть стоящие рядом транспортные средства.

У консольных систем имеются недостатки, но их немного:

• конструкция таких ворот сложна для изготовления своими руками;
• установка ворот предполагает свободный участок для зазора, который в полтора раза больше, чем сам проем. Это не всегда осуществимо;
• необходимость создания мощного фундамента.

Подвесные ворота

Откатные ворота подвесной системы популярны на складах, предприятиях и гаражных доках. Принцип работы такого механизма практически такой же, как и обычных откатных ворот, только с одним лишь отличием — направляющая балка крепится в верхней части проема.

Выбирая элементы для крепления конструкции, нужно приобретать только качественные изделия.

Материал, подходящий для такого типа ворот, рекомендуется выбирать из стали с дополнительной оцинковкой и покрытием из ПВХ для устойчивости к негативным факторам природного характера.

Ворота открываются вдоль стены, поэтому не нуждаются в дополнительном пространстве с внутренней и внешней сторон. При желании такая конструкция может оснащаться электрическим приводом для удобства при эксплуатации.

Плюсы откатных ворот на подвесной основе:

1. Конструкции подвесного вида существенно экономят пространство.
2. Прочность ворот позволяет выдерживать ветряные нагрузки.
3. Необходимость в дополнительной очистке въезда перед домом от снега отсутствует.

Роликовые конструкции

Ворота с роликовым механизмом пользуются большей популярностью для въезда во двор, чем в гараж, потому что ширина гаражной стены не всегда позволяет разместить сплошную створку и поместить весь механизм в сторону, когда происходит открытие конструкции.

Для двора это идеальный вариант из-за экономии места и простоты пользования устройством. При нажатии на кнопку роликовый механизм срабатывает так, что ограждение отъезжает в сторону.

Если оснастить устройство автоматическим управлением, можно воздействовать на него с помощью пульта.

Воротная конструкция состоит из направляющего профиля, прикрепленного к нижней части изделия, роликового механизма на подшипниковой основе, каркасного полотна и других элементов, скрепляющих и удерживающих конструкцию.

Рельсовые ворота

Принцип действия рельсовых ворот заключается в скольжении оградительного полотна по поверхности специального рельса, расположенного на поверхности земли. Движение происходит за счет ролика, приваренного к нижней части изделия.

Из всех видов ворот с откатной системой рельсовый механизм наиболее простой и востребованный. Его часто используют в оформлении въезда в частных домах.

Такой механизм имеет ряд достоинств:

• створка имеет опору, поэтому никогда не провиснет;
• простота устройства позволяет изготовить ее мастеру, не имеющему большого опыта;
• створка не занимает много места и равна ширине въездного проема.

Недостатки таких устройств:

• работу створки могут нарушать попавший мусор или снежный покров;
• рельс, направляющий полотно, должен подвергаться регулярной очистке;
• рельс, проложенный поверх почвенного покрова, немного выступает, что осложняет въезд транспортного средства.

Откатные ворота, состоящие из двух частей

Откатные ворота иногда изготавливают из двух частей. Этот принцип работы позволяет экономить место в ширине стены, так как ворота поделены на две части.

Конструкция так же может быть оснащена автоматикой, и открываться пультом дистанционного управления. В каждой створке ворот устанавливают приводы на электрических основах.

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

1. Каркас для откатного полотна.

Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

2. Полотно для передвижения.

Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

3. Несущая балка для ворот.

Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

4. Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
5. Ролики для перемещения полотна.

Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

6. Фундамент.

Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

7. Держатели, препятствующие раскачиванию ворот.
8. Автоматические элементы и зубчатая рейка.

Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

Изготовление откатных ворот своими руками

Подготовку к работе начинают с проверки необходимых инструментов:

• болгарки;
• аппарата для проведения сварочных работ;
• молотка;
• шуруповерта;
• уровня и рулетки для точного измерения;
• лопаты.

Все перечисленные инструменты найдутся в каждом доме, за исключением лишь аппарата для сварочных работ. Его можно попросить у друзей или соседей. Если позволяют средства, лучше купить его, лишним такой инструмент никогда не будет.

Возможно вас заинтересует статья о том, как изготовить ворота для забора из профнастила.

Создание чертежа и схемы

Если все необходимые инструменты в наличии, можно переходить к подсчету строительных материалов, которые необходимо приобрести на строительном рынке и металлобазе.

Каркас делается путем приваривания сначала трубы 60х40 миллиметров, длиной 6 метров к направляющей. Далее крепятся две вертикальных трубы 60х40 миллиметров, по 2 метра, первая к краю, вторая — на расстоянии 4,4 метра от края горизонтальной трубы.

К верхним концам этих труб прикрепляется горизонтальная, длиной 4,4 метра. Свободный край нижней горизонтальной трубы и край верхней соединяются под углом трубой 2,56 метра.

Полотно каркаса должно быть заполнено вертикальными трубами 40х20 миллиметров. Далее переходят к силовой раме.

Фундамент для будущей конструкции нужно готовить путем рытья П-образного котлована глубиной не менее полутора метров.

Секция при проеме в четыре метра должна быть равной шести метрам. Дорожный зазор нужно чертить не менее семидесяти пяти миллиметров.

Силовая рама готовится из швеллера (длиной 2,2 метра и шириной 20 сантиметров) и арматуры, высота которой 1,5 метра, во взаимно перпендикулярных направлениях.

Эта конструкция бетонируется и к ней приваривается площадка для привода и подставка. Далее крепятся нижние ролики к подставке и верхний ролик на столбик. На противоположный движущимся воротам столбик крепятся верхняя и нижняя ловушки.

Последним элементом схемы является автоматика и зубчатая рейка.

Выбор материала

Начертив схему предполагаемой конструкции, нужно внимательно изучить материал для каркаса и полотна ворот.

Каркас изготавливают из дерева или трубы профильного вида.

Внутренняя часть ворот создается из:

• профнастила.

Этот материал зарекомендовал себя в подобных видах работ своей прочностью и декоративными свойствами;

• листового металла, обладающего прочностью, что немаловажно в подобном виде ворот, но в то же время тяжесть осложняет проведение самостоятельных работ;
• элементов ковки, которые могут превратить ворота в произведение искусства и выделить их среди других домовладений.

Но существенный недостаток – высокая стоимость по сравнению с другими материалами;

• дерева, которое отличается повышенными эстетическими свойствами, но в эксплуатации весьма прихотливо, и требует регулярной обработки защитными средствами.

Выбирая материал из кованых элементов или деревянных составляющих, важно помнить, что для такой конструкции нужны усиленные детали комплектующих и дополнительной фурнитуры.

Винтовые сваи в раздвижных откатных воротах применяют часто, и изготавливают такие опоры в течение трех или четырех дней. Если использовать бетонное основание, такие работы проводят в теплое и сухое время года.

Для окончательного высыхания материала должен пройти месяц, а это существенно отдаляет установку откатных ворот.

Поэтому винтовые сваи практичнее и разумнее при самостоятельной установке ворот. Такие сваи можно переносить в разные места, а бетон так и останется залитым на первоначальном месте.

Металлические конструкции выдерживают воздействие вибраций благодаря своим лопастям, а цементное основание со временем расшатается и нарушит всю двигательную систему конструкции.

Фундамент, изготовленный с применением винтовых свай, отличается долговечностью, а установленное полотно служит долго и без сбоев. Сваи можно устанавливать в слабый и перенасыщенный водой грунт. Они прорезают почву до того предела, пока не найдут надежную опору под землей.

Установка винтовых свай

Главным условием качественной установки винтовых свай в такой конструкции является жесткость. Это условие обусловлено тем, что на винтовые сваи приходится повышенная нагрузка. Материал не должен уходить в грунт даже под действием собственного веса.

При монтаже такой конструкции следует использовать профильную трубу с выбранными параметрами и трубную обрешетку. Раму заранее покрывают грунтовкой.

Комплектующие элементы для ворот выбирают, учитывая вес и высоту изделия. Полотно двигается в сторону по направляющей, именно ее качество и определяет то, сколько прослужит конструкция.

Важно знать, что воротный откат должен превышать величину проема. Это расстояние принято считать за показатель измерения консоли, который равен ширине проема.

Для эффективного хода ворот, установленных на винтовых сваях, потребуется соответствующий участок.

К выбору участка нужно подойти основательно и с расчетом того, что ширина ворот должна быть умножена на коэффициент одна целая пять десятых, тогда получится идеальное расстояние. Это важно для удобной эксплуатации изделия.

Монтаж свай производят в несколько этапов:

1. Закладка фундамента, включающая в себя разметку территории и очищение ям от грунта. Установка закладных материалов и, если существует необходимость, заливка бетонным раствором.
2. Если мастер планирует устанавливать автоматическое управление, производится разводка электрических кабелей.
3. Последовательный монтаж столбов и всей системы ворот.

Предполагаемое движение воротной системы фиксируют шнуровкой, натягиваемой вдоль линии всего проема. Рекомендуемая высота фиксации двести миллиметров.

Если котлован заливался раствором бетона, для продолжения работ понадобится семь суток, пока раствор не высохнет полностью.

Подготовка каркаса

Металлическое изделие для каркаса обрабатывают антикоррозионным покрытием и дают ему время для того, чтобы раствор на поверхности просох.

Изготовление каркаса можно проводить самому, но главное, чтобы сваренные элементы были без отверстий в стыках. При наличии таких отверстий, в них будет попадать грязь и снег.

Основа каркаса состоит из труб размером 60х40 мм, как показано на фото с эскизом выше. Ребра конструкции и перемычки внутри могут иметь сечение размером 20х40 миллиметров.

Раму собирают в следующем порядке:

1. Профильные трубы отмеряют и режут согласно приготовленному чертежу.
2. Полученные детали для создания каркасного изделия обезжиривают, красят и обрабатывают специальным растворителем.
3. Подготовленные элементы выкладывают на ровной поверхности.
4. Периметр рамы собирают и прихватывают аппаратом для проведения сварочных работ.
5. Углы изделия проверяют и, если все сходится, окончательно сваривают между собой.
6. После сварки к изделию устанавливают ребра жесткости и внутренние перемычки.
7. Нижняя часть изделия соединяется с несущей балкой.
8. Поверхность, где были проведены сварочные работы, покрывают антикоррозионным покрытием и дополнительным слоем краски.

Изготовление откатных ворот с калиткой значительно усложняет весь процесс проектирования и монтажа. Необходимо учитывать расположение калитки на самых ранних этапах работы.

Установка профнастила

Для обшивки ворот понадобится профнастил, шурупы длиной 19 миллиметров и шуроповерт.

Если хозяин не хочет осуществлять дополнительную трату материала для треугольника противовеса, от этого можно отказаться, потому что с уличной стороны это не будет заметно.

Автоматические ворота будут выглядеть еще лучше, если обшить столбы кирпичом. При элементарных знаниях о процессе кладки это несложно сделать.

Необходимая фурнитура

Детали, необходимые для создания ворот, лучше приобретать в специализированных магазинах. Производить их самостоятельно не имеет смысла, потому что это не оправдано с экономической точки зрения.

Перед покупкой рельсового механизма нужно посчитать необходимую длину. Ее вычисляют, исходя из ширины ворот и умножая число на 1,5.

Фурнитура, предназначенная для откатывания ворот, выбирается, исходя из веса конструкции. Существуют детали, которые выдерживают нагрузки до четырехсот килограммов, а иногда в продаже имеются модели для кованых ворот, способных выдерживать до восьмисот килограммов.

Для ворот с обшивкой из профнастила подойдут детали, выдерживающие до четырехсот килограммов.

При выборе кареток с роликовым механизмом нужно определиться, из какого материала они будут созданы.

Рынок строительных материалов предлагает выбрать между металлическими и полимерными материалами. Лучше всего выбирать полимерное покрытие, при правильной эксплуатации оно прослужит долго, и будет создавать меньше шума, чем металл.

Не рекомендуется приобретать фурнитуру, закрытую в кривые и необработанные упаковки, так как существует вероятность приобрести товар низкого качества, который значительно сократит срок службы откатных ворот.

Крепление нащельников

В кирпичном ряду делают три закладных детали для последующей установки нащельника. К столбу приваривают арматурный кусок. К краю арматурного изделия крепят уголок таким образом, чтобы одна его часть удерживалась на кирпиче, а другая выпирала наружу.

Верхняя и нижняя закладные детали устанавливаются на уровне третьих кирпичей, а средняя – в середине изделия.

К выступающим уголкам приваривают трубу – нащельник с размерами 60х30 миллиметров.

Направляющий рельс

Произвести рельс для передвижения конструкции в домашних условиях невозможно, поэтому придется потратить денежные средства на покупку такой детали.

При выборе материала нужно в первую очередь обратить внимание на наличие зеркальной поверхности и правильных углов. Производители обычно заботятся о своей репутации и шлифуют изделия от ржавчины.

Исходя из веса и размера конструкции, выбирают подходящий рельс.

Стандартная ширина изделия, рекомендуемая для установки, варьируется от четырех до пяти с половиной миллиметров.

Уход за рельсами несложен: нужно регулярно проверять его поверхность на наличие грязи и лишнего мусора.

Роликовые каретки

Движение роликовых кареток позволяет перемещать систему ворот вдоль проема. Каждая каретка системы состоит из восьми роликов, изготавливаемых из металлического или полимерного покрытия.

Производить ролики самостоятельно не рекомендуется, так как производством своими руками невозможно придать материалу должное качество.

Процесс изготовления каретки не составляет сложностей: в размеченных металлических пластинках проделывают отверстия для помещения в них роликового механизма.

Для создания каретки можно использовать подшипники от старой машины, например, от Жигулей.

Если металл недостаточно прочный, то пластины сваривают. При сверлении лучше всего воспользоваться маслом для охлаждения поверхности.

Оси и отверстия отмеряют и совершают надрезание поверхности до нужной длины. На оси помещают шайбы, далее колесики, и прикручивают получившуюся конструкцию для перемещения. До приваривания основы подшипники обязательно плотно набивают смазкой.

Процесс изготовления самодельных роликов для откатных ворот показан на видео:

Улавливатели и заглушки

Металлические пластины выгнутые особенным способом предназначаются для улавливания ворот и их фиксации после закрытия. При правильном подборе и качестве используемого металла изготовить такие изделия не представит особого труда.

Заглушки служат защитой для направляющей от снега и грязевых масс. Можно приобрести готовые защитные элементы, выполненные из резины или пластикового материала. Можно просто заварить концы балочного материала сварочным аппаратом.

Самостоятельное изготовление фурнитуры допускается, но с тем условием, что мастер уже имеет опыт в проведении подобных работ.

При недостатке опыта лучше приобретать дополнительные элементы в специализированных магазинах от надежных производителей.

Установка каркаса и ворот

После завершения создания и подготовки деталей и элементов конструкции нужно произвести монтаж каркаса и ворот.

На установленный в фундамент швеллер выставляют каретки, при этом стараясь раздвигать их при укреплении.

Рама для откатных ворот крепится к кареткам и устанавливается с учетом показателей уровня. После этого платформы кареток слегка приваривают к швеллерной системе.

После проведенных действий совершают контрольные замеры и окончательно приваривают платформу кареток.

Важно следить за показателями уровня, который будет указывать на наличие перекосов в конструкции.

После этого осуществляют приваривание уловителей верхнего и нижнего отдела, а так же устанавливают концевые ролики.

Важно помнить, что концевые ролики должны заходить на нижнюю улавливающую систему так, чтобы они полностью разгрузили ее при закрытии системы.

Автоматическая система в откатных воротах

Автоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.

На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.

Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.

Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом. Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы.

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма. Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии.

Самостоятельное изготовление электропривода

Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.

На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.

Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.

Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.

Для того, чтобы окончательно укрепить цепь, применяют сварку.

Установка автоматики на ворота

Чтобы собрать все это вместе, нужно произвести несколько этапов:

1. Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
2. В нужной точке привод фиксируют сварочным аппаратом.
3. Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
4. Все элементы проверяют и сваривают повторно.
5. Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.

Рекомендуется использовать магнитную систему из-за высокой производительности.

6. Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
7. Далее устанавливают световые элементы, улавливающие фото-сигналы.

Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.

8. Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

Как сделать простые откатные ворота своими руками смотрите в видео ниже:

moistenki.ru

Установка откатных ворот: схема и монтаж

Автор Optimist На чтение 10 мин. Опубликовано 06.06.2011

Ворота консольного типа, открывающиеся путем движения направляющей по роликовым опорам в сторону от проема, называют по-разному: откатные ворота, сдвижные ворота, консольные откатные ворота. Статья пригодится тем, кто интересуется как сделать откатные ворота своими руками и содержит инструкцию по монтажу откатных ворот. Ниже приведены схема откатных ворот, чертежи откатных ворот, рекомендации по подготовке проема, схема фундамента откатных ворот, рекомендации по монтажу откатных ворот.

Устройство откатных ворот

Схема откатных ворот

1. Направляющая балка
2. Опора роликовая (тележка)
3. Ролик концевой съёмный
4. Ловитель нижний
5. Ловитель верхний
6. Верхний фиксатор с роликами (кронштейн)
7. Подставка

На фундаменте для сдвижных (откатных) ворот установлены две несущие роликовые опоры. К нижнему краю полотна для откатных ворот приварена направляющая балка. Опоры воспринимают основную нагрузку от ворот и обеспечивают перемещение створки. Опоры монтируются на подставки либо при помощи закладных болтов.

В консольной части ворота устанавливаются на несущих роликовых опорах. Ролики опор находятся внутри несущей балки. Откатные ворота такой конструкции легко открывать вручную, она обеспечивает надежную работу привода в зимнее время.

Необходимое условие при изготовлении сдвижных ворот

Створка ворот должна быть жёсткой для того, чтобы выдерживать весовые и ветровые нагрузки. Полотно не должно изгибаться под собственным весом. Направляющая приваривается к жёсткой створке.

Чертежи откатных ворот

Для изготовления внешней рамы ворот используется профильная труба 60х40х2 мм, обрешетка изготавливается из трубы 20х20х1,5 мм. Чертеж рамы ворот для проема шириной 3 метра приведен ниже:

К готовой конструкции рамы ворот приваривается направляющая (на чертеже представлена направляющая «ЭКО» от РОЛТЭК)

Выбор комплектующих

Тип комплектующих для откатных металлических ворот подбирается исходя из общего веса устанавливаемых ворот, ширины перекрываемого проема и высоты плотна ворот. Основным элементом конструкции откатных ворот, определяющим работоспособность и долговечность является направляющая. Рекомендуем использовать комплектующие для ворот Ролтэк.

Изготовление и монтаж

Изготовить откатные самонесущие ворота своими руками и осуществить монтаж откатных ворот можно, зная некоторые особенности монтажа и конструкции откатных ворот. Полотно откатных ворот движется вдоль забора со стороны участка (дома). Поэтому необходимо предусмотреть место, куда будет откатываться полотно ворот.

На схеме — вариант с правой стороной отката ворот. Ворота движутся вдоль забора изнутри территории, поэтому надо предусмотреть, чтобы их движению не было помех. Расстояние, куда будут откатываться ворота должно быть больше ширины проема ворот на размер консольной части (часть, которая не закрывает проем и служит противовесом).

Длинна консольной части – это, примерно, 1/2 ширины проема. Соответственно участок, необходимый для движения ворот, в длину должен быть не менее, чем ширина проема *1,5 а в ширину, обычно, достаточно 400 мм. Если проем соответствует требованиям, то Вы можете установить откатные ворота.

Для монтажа откатных ворот своими руками потребуется:

1. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном
2. Если ворота будут автоматизированы, сделать разводку кабелей
3. Установить ворота и ответный столб
4. Установить автоматику для откатных ворот

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот.

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Установка ворот

Определите и обозначьте линию движения ворот

Натяните шнурку вдоль проема, обозначив всю линию движения полотна ворот. При этом расстояние от ответного столба до шнура должно быть 20-30 мм. Шнур, лучше всего расположить на высоте 150-200 мм. Это будет касательная линия к внешнему краю несущего профиля.

Подготовка роликовых тележек к монтажу

Зафиксируйте регулировочные площадки на платформе роликовых опор, как показано на рисунке.

Определение границ положения роликовых опор

От края проема, по плоскости закладного элемента, отступите 150 мм и очертите линию. Это будет касательная переднего края первой роликовой опоры. Крайнее положение второй роликовой опоры определяется следующим образом: необходимо измерить общую длину ворот, включая консольную часть; вычесть из этого размера 100 мм; отложить получившийся отрезок, начиная от края ответного столба, через проем, на плоскости закладного элемента. Это будет касательная внешнего края второй роликовой опоры.

Сборка

Подготовленные к монтажу роликовые тележки последовательно вставьте внутрь несущего профиля. Сместите их к центру ворот. Поставьте ворота вертикально, роликовыми опорами на закладной элемент. Установите первую и вторую опоры вплотную к соответствующим касательным, а ворота, параллельно и вплотную к шнурке.

Регулировка горизонтального положения щита и положения роликовых опор

Прихватите сваркой регулировочные площадки второй роликовой опоры. Затем выкатите ворота в проем до конца и сделайте, если потребуется, окончательные регулировки горизонтального положения ворот. После этого необходимо прихватить регулировочные площадки первой роликовой опоры.

1. Снимаем полотно откатных ворот с роликовых опор.
2. Снимаем роликовые опоры с регулировочных площадок.
3. Обвариваем, по контуру, регулировочные площадки, приваривая их к закладному элементу.
4. Крепим роликовые опоры на регулировочные площадки.
5. Задвигаем полотно откатных ворот на роликовые опоры.
6. Устанавливаем ворота в закрытом положении.
7. Установите уровень на плоскость несущего профиля, и при помощи гаечного ключа выставьте полотно откатных ворот в горизонт, используя регулировочные площадки (поднимая или опуская, друг относительно друга, роликовые тележки на шпильках регулировочных площадок).

*Горизонтальное положение откатных ворот выставляется только для закрытого состояния ворот.

Регулировка положения роликовых опор внутри несущего профиля

Ослабьте крепления роликовых опор к регулировочным площадкам (только верхние гайки) и откатайте ворота в диапазоне, от крайнего закрытого до крайнего открытого положения. Это делается для того, чтобы роликовые опоры заняли правильное положение внутри несущего профиля. Убедившись в том, что ворота катаются легко, затяните крепления роликовых опор.

После этого проверьте, нет ли каких нежелательных изменений в качестве качения ворот. Если после протяжки полотно откатных ворот стало двигаться хуже, обязательно прослабьте крепеж и устраните возможные перекосы роликовых опор на крепеже.
*Особое внимание нужно обратить на плоскость, поперечную движению ворот.

Установка концевого ролика и заглушки несущего профиля

Вставьте концевой ролик внутрь несущего профиля, со стороны передней кромки полотна ворот, и затяните крепежные болты. И поставьте точку сварки между крышкой концевого ролика и несущим профилем. Сварка необходима потому, что при ручном использовании откатных ворот концевой ролик зачастую является концевым упором. А, учитывая инерцию полотна ворот, болтовое соединение не удержит концевой ролик на месте.

С тыльной стороны ворот необходимо установить на место и приварить заглушку несущего профиля. Заглушка поставляется в комплекте с воротами. Устанавливать заглушку необходимо для того, чтобы зимою, в процессе открывания ворот, снег не набивался внутрь несущего профиля. Поскольку если таковое произойдет, то в момент закрывания укатанный роликами снег может заклинить ворота.

Установка верхнего направляющего кронштейна

Ослабляем крепеж роликов направляющего кронштейна. Устанавливаем его над полотном ворот так, чтобы ролики обхватывали верхнюю кромку полотна, а сторона направляющего кронштейна с отверстиями для крепежа должна быть направлена в сторону опорного столба. Прижмите кронштейн к опорному столбу. Закрепите кронштейн на опорном столбе. С помощью уровня установите полотно ворот в вертикальное положение и зафиксируйте его роликами направляющего кронштейна.

Обшивка полотна ворот

Если откатные ворота с обшивкой, то следующим шагом будет монтаж профлиста на раму. Лист можно заказать нарезанным в размер по высоте и ширине. Монтаж листов нужно начинать от передней кромки ворот. Лист вкладывается внутрь периметра рамы и крепится на обрешетку ворот саморезами по металлу или клепается. Второе предпочтительнее.

После того, как первый лист закреплен, устанавливаем второй лист внакладку на первый на одну волну и крепим его. Продолжаем укладку и монтаж листов последовательно до заполнения полотна. Если последний лист не укладывается в периметр, то его подрезают в размерю

Монтаж верхнего и нижнего уловителей

Нижний уловитель предназначен для частичного снятия нагрузки с роликовых опор в момент, когда ворота находятся в закрытом состоянии. Его монтаж производится только при полностью нагруженных воротах. Для определения положения нижнего уловителя закройте ворота и подведите его снизу под концевой ролик до плотного касания. Опорная плоскость уловителя не должна быть выше положения концевого ролика.

Верхний уловитель предназначен для удержания полотна ворот от раскачивания при парусных нагрузках в закрытом положении. Монтаж верхнего уловителя производится на уровне защитных уголков установленных на передней кромке полотна, таким образом, чтобы в закрытом положении эти уголки касались скоб верхнего уловителя.

Монтаж автоматики

Для того, чтобы электропривод мог перемещеть створку откатных ворот к ней крепится зубчатая рейка. Эта деталь универсальна и подходит к электроприводам для ворот любого производителя. Рейка продается кусками по 1 метру в комплекте с крепежом.

mastremont.ru
