Укрепление склона георешеткой: Как укрепить склон на участке своими руками – Георешетка для укрепления склонов, водоемов и других ландшафтных элементов

фото, видео, характеристика, сетки для укрепления склонов

Георешетка для укрепления склонов, водоемов и других ландшафтных элементов

При проведении земляных работ свежевырытые насыпи, котлованы и склоны осыпаются, особенно после проливных дождей. Георешетка для укрепления склонов – одно из лучших решений, когда требуется быстро и эффективно устранить данную проблему. Ячеечные конструкции, геосинтетика и армогрунтовые плиты решают задачу разными путями. Рассмотрим возможности георешеток подробно, сравнивая с аналогами.

Газонная решетка для парковки: разновидности, конструкции и материал изготовления (прочитать подробнее)Георешетка имеют высокий уровень упругости, нейтральны к агрессивной среде и нетоксичны.

Основные характеристики полимерной георешетки

Тем, кто не имеет представления о том, как выглядит геотекстиль георешетка, достаточно беглого взгляда, чтобы понять простоту и практичность этого изобретения. Ее можно охарактеризовать как простейшую ячеечную основу, состоящую из довольно прочных полимерных нитей. Другой вариант – геотекстиль или сетка из лентовидных волокон.

Производятся георешетки из полимерных лент, скрепленных между собой в определенном порядке.

Георешетками называют полимерные полотна из не подверженных гниению материалов. Трансформация при растяжении дает объемную ячеечную структуру, напоминающую шахматную доску или соты. Сырье для их производства:

• полипропилен РР;
• полиэстер РЕТ;
• углеродное волокно;
• полиэтилен высокой плотности HDPE;
• инновационное сырьё PVA.

Высокопрочные синтетические волокна покрывают защитным слоем поливинилхлорида (PVC) для защиты от разрушения ультрафиолетом. По типу производства геотекстиль классифицируется:

• тканый;
• термически скрепленный методом экструзии (есть 1-осные и 2-осные).

Европейские производители подобное сырье используют на предприятиях Bonar (Словакия). В строительных супермаркетах есть Armatex®RSM и Armatex®M – композитная георешетка для укрепления склонов цена вполне приемлемая.

Полимерные георешётки могут иметь плоскую или объёмную структуру.

На заметку! Пластичный материал интересен тем, что при растягивании образуются ячейки для наполнения грунтом или щебнем с песком, увеличивая площадь покрытия.

Георешетку выпускают из полиэтиленовых лент – на той же основе, что и полимерные изделия для строительства. Благодаря устойчивости на разрыв и противодействию погодно-климатических факторов,  геосинтетика формата 3D не подвергается в земле гниению и деструктивным изменениям. Они всегда будут востребованы – прочные волокна полимеров не разрушаются от влаги и заморозков.

Жесткие эструдированные геосетки производятся и из другого, менее эластичного сырья – полипропилена. Их вытягивают после кратковременного прогревания. В специализированных торговых точках можно купить георешетки для укрепления склонов Tenax®LBO и Tenax®TT – предложения от компании Tenax (Италия). Ультрафиолетовые лучи и перепады температур, повышенная кислотность или ощелачивание почвы, а также агрессивная микрофлора не наносят геосинтетике ощутимого вреда.

Основное назначение и применение георешетки для армирования

Крутые и относительно пологие склоны, холмы и овраги типичный для ландшафта большинства стран. Москва и Рим, как известно, построены на холмах, новые объекты сегодня требуют укрепления откосов георешеткой. Продукция рассчитана на большую нагрузку – двухосные модули предполагают растяжение в двух направлениях.

Основная сфера применения георешеток – дорожное и мостовое строительство и армирование неустойчивых грунтов.

Одноосные жесткие конструкции из полиэтилена высокой плотности HDPE используются для подпорны

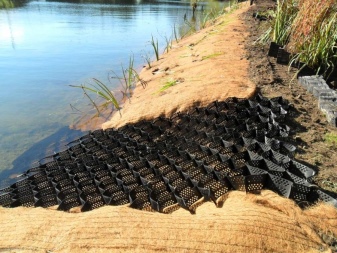

укрепление откосов и берега георешеткой с заполнением щебнем, ее устройство

Одним из инновационных решений в области ландшафтного дизайна является использование георешетки для насыпей и склонов. Ее применение считается актуальным во время строительства объектов на местности со сложным рельефом.

Плюсы и минусы

Георешеткой для укрепления склонов и откосов называют материал, который состоит из полимерных полосок, что соединены между собой сваркой и в результате образуют соты.

Изделию характерна упругость, высокая прочность при разрывах и растяжениях.

К преимуществам применения георешетки можно отнести следующие факторы:

• сохраняет чистоту воды, так как не выделяет токсичных веществ, поэтому ее можно использовать в заповедной зоне;
• не нарушает природное развитие корневой системы растительности;
• удовлетворяет большинству запросов современного ландшафтного дизайна;
• может применяться как для стоячих водоемов, так и для водоемов с активным течением;
• используется на стабильных и нестабильных грунтах;
• имеет длительный срок эксплуатации;
• устойчива к температурным перепадам и агрессивным веществам;
• увеличивает несущую возможность почв;
• быстро и достаточно просто монтируется;
• с легкостью транспортируется, не занимая много пространства;
• стоит недорого.

Помимо всех вышеперечисленных преимуществ, у применения георешетки для укрепления склонов, откосов есть некоторые недостатки:

• необходимость осуществлять периодическое обслуживание;
• сокращение площади территории за счет появления откосов.

Выбор материала

Перед тем как выбрать георешетку для берега или газона, стоит узнать о ее разновидностях. Полимерное полотно, которое не поддается гниению, может быть следующих видов:

• структура ячеистого типа, которая имеет вид сот, производится при растягивании лентовидных полотнищ, зачастую используется для армирования склонов;
• двухосная сетка волнового типа – обычно укладывается как основа во время ландшафтных работ на территории;
• геотекстильная или из полимерного полотна решетка необходима для создания многослойной структуры поверхности;
• материал в виде сетки, что применяется для создания основы под экогазон – такая георешетка может стать прекрасной альтернативой асфальтированной парковке.

В качестве сырьевого основания для армирующего геотекстиля может быть использовано инновационное сырье – синтетика, полипропилен, высокопрочный полиэтилен, углеродные волокна, металлопластик либо иные полимеры.

Устройство георешетки на откосах

Достойным решением для укрепления откосов считается использование георешеток.

Этот материал характеризуется устойчивостью к деформациям, удобством в эксплуатации, а также надежной фиксацией наполнителя. Изделие укладывают только после того, как объект подготовлен к монтажу.

Для того чтобы добиться высокой эффективности работ, стоит строго соблюдать технологию.

1. Подготовить откос. Территорию очистить от крупного камня, в диаметре превышающего 7 сантиметров, корешков, разного мусора и посторонних предметов. После этого следует ликвидировать неровности и засыпать низины.
2. Монтировать укрепление. Монтаж выполняется по заблаговременно подготовленному плану. В этом случае нужно следить, чтобы верхняя часть сетки заходила на ее плоское основание на 50 сантиметров и не меньше. Чтобы закрепить георешетку, можно использовать анкеры из пластика. Если же наклон слишком большой, то применяют нагели, имеющие Г-образную форму.
3. Засыпать. После покрытия конструкцией всей территории ячейки нужно заполнить почвой или смесью из песка с торфом.

Для отведения жидкости во время обильных осадков в нижней части склона следует установить лоток, после чего осуществить его заполнение щебнем.

Как укреплять склоны различной крутизны?

Использование георешетки для армирования склонов уменьшает затраты на подготовительные работы под постройку, а также повышает безопасность коммуникаций. Монтаж, крепление и укладка данного изделия на придорожные и прибрежные участки проводится просто и быстро.

Укрепление склона во время дорожного строительства

Владельцам участков приходится не только возводить здание, облагораживать территорию, но и в некоторых случаях строить подъездные пути от дороги. Помимо использования дренажных труб, потребуется приобрести объемный вид георешетки. Помешать соорудить нормальную дорогу в этом случае может уклон участка, на котором возникают канавы от сточной ливневой воды. Нередко для сооружения насыпи и выкладывания настила помехой выступает сточная канава. Решить данную проблему поможет использование качественной георешетки.

Укладку георешетки осуществляют слоем выше песка со щебнем. Далее канавка засыпается песчаной подушкой, а в ее основу закладывается труба. Следующим этапом работы является засыпание вышеперечисленными материалами и трамбовка под решетку. Подушка, которая получится в итоге, имеет возможность пропускать грунтовые и поверхностные воды путем удержания щебня от размыва.

Поверхность дороги рекомендуется закатать с помощью асфальта. Если на территории поворотов есть крутые склоны, то их укрепляют геоплитами или монтируют комбинированный настил.

Укрепление склона парковки и заправочной станции

Любой облагороженный участок нуждается в укреплении склона или земляной насыпи для предотвращения разрушения. Рыхлый поверхностный грунт часто смывается с территории парковки или заправочной точки. Для того чтобы укрепить участок, в первую очередь потребуется подготовить проблемную территорию под геотекстильное армирование. На участке заправки либо парковки нужно снять верхний дерновый слой с помощью лопаты.

Далее ровную поверхность необходимо засыпать гравиевой, щебеночной или шпаковой подушкой. При помощи виброкатка следует выровнять слой с толщиной менее 5 сантиметров. После этого можно приступать к укреплению откосов геосеткой, которая выступит фиксирующим элементом поверхности. Плотный геотекстильный слой способен предотвратить прорастание сорняков. Фиксацию полотна

осуществляют при помощи специальных длинных анкеров. Соты решетки заполняют наполнителем в виде каменной крошки, керамзита.

Рекомендации

При использовании георешетки для укрепления неподтопляемого откоса стоит прислушаться к следующим рекомендациям.

1. Для малосвязного и глинистого грунта по склону стоит уложить георешетку, чтобы укрепить откос и в последующем его зафиксировать. Верхняя часть модуля должна заходить под упор из камней, который препятствует размыву склона во время затяжных осадков.
2. В обеих частях геокаркасное покрытие должно целиком покрывать откос. В данном случае внизу образуется герметичная канавка, которая направляет стоки в канализацию.

Так как подтопляемые откосы подвергаются самостоятельному размыву и деформации, мастерам стоит задуматься о мерах относительно защиты геокаркаса.

Специалисты рекомендуют использовать исключительно объемную решетку, а в качестве наполнителя применять гранитную щебенку с диаметром от 2 до 4 сантиметров.

Если на участке возможен интенсивный водный сток, то решеточную поверхность можно залить бетонным раствором.



Так как процесс урбанизации стремительно развивается, периодически возникает надобность в защите грунтовых массивов, а именно для склонов, берегов, откосов от размыва и эрозии. Хорошим вариантом решения и предотвращения проблемы является применение георешетки и укрепление ею поверхности. Такие работы не только помогут избежать негативных последствий от действия воды, но и не создадут трудностей при монтаже, не потребуют больших финансовых затрат.

Инструкцию по укладке армирующей георешетки для укрепления дорожных откосов смотрите в видео.

Инструкция по укладке георешетки — технология укладки георешетки, инструкции по монтажу геосинтетических материалов от компании «ГеоНовации»

Объемная георешетка — превосходный геосинтетический материал, образующий при растяжении в рабочей плоскости устойчивый к деформациям каркас, способный надёжно зафиксировать заполнитель (грунт, бетон, кварцевый песок). Сегменты георешетки обладают малым весом. Их легко транспортировать, а небольшие участки возможно даже передвигать вручную.

Эффективность георешетки подтверждалась неоднократно, однако для того чтобы этот геосинтетический материал показал себя на все 100%, его необходимо правильно смонтировать.

Прежде чем приступить непосредственно к самому монтажу георешетки, необходимо тщательно подготовить объект. Комплекс работ по подготовке предусмотрен технологией монтажа и напрямую зависит от задач, возлагаемых на материал, а также условий, в которых этот материал будет применяться.

Рассмотрим особенности монтажа георешетки в зависимости от сферы её применения.

Укрепление склонов при помощи объемной георешетки

Комплекс предварительных работ

Вначале производится проверка чертежа на предмет соответствия геометрическим особенностям и характеристикам местности. После этого происходит планировка откоса и его уплотнение. Затем в соответствии с проектом готовится подошва откоса и траншеи.

Дренаж и защита насыпи

Нетканым геотекстилем покрывается вся поверхность откоса, после чего материал должным образом закрепляется. После этого производится монтаж дренажной системы, а также тщательная проверка правильности её монтажа в соответствии с проектом. Следующий этап — проверка функциональности дренажа.

Монтаж модулей георешетки

1. Монтаж Г-образных штифтов арматуры или крепёжных анкеров вдоль траншеи или же вдоль верхней кромки. Монтаж производится не на полную глубину. Расстояние между центрами зависит от типа георешетки:
   — для георешетки с размером ячеек 210х210 расстояние составляет 210 мм;
   — для георешетки с размером ячеек 400х400 расстояние составляет 400 мм.
2. Растяжка объемной георешетки и монтаж её крайних ячеек на соответствующие штифты или анкеры.
3. Крепёж полностью забивается в грунт заподлицо с поверхностью ячеек модуля.
4. Растяжка объемной георешетки вниз по склону на полную длину.
5. После того как материал полностью растянут, крайние его секции фиксируются при помощи штифтов, анкеров или посредством засыпки заполнителем.
6. Проверка каждой секции георешетки на предмет полного растяжения.
7. Все кромки смежных секций георешетки должны быть выровнены и соединены.
8. Закрепление всех модулей объемной георешетки между собой посредством технологии, описанной проектной документацией.
9. Монтаж дополнительных штифтов или анкеров внутри ячеек развёрнутой и растянутой объемной георешетки с полным соблюдением указанных в документации интервалов.
10. Материал рекомендуется фиксировать тремя-четырьмя анкерами на один квадратный метр георешетки. Распределять их лучше в шахматном порядке, забивая через одну ячейку в вертикальные края и в каждую ячейку горизонтального края, расположенного сверху.
11. Если откос столь глубок, что один модуль решетки не достаёт до его основания, к нему необходимо прикрепить ещё одну секцию. Геосинтетический материал при этом должен быть полностью растянут, а все работы по монтажу второго модуля должны быть произведены согласно приведённой выше документации, начиная с первого пункта.

Высота ячейки

Высота ячейки выбирается в зависимости от угла наклона откоса.

При угле от 0° до 10° высота ребра георешетки составляет 50 мм.
При угле от 10° до 30° — 100 мм.
При угле от 30° до 45° — 150 мм.
При угле от 40° до 45° — 200 мм.

Заполнение секций георешетки

К заполнению ячеек георешетки следует приступать лишь тогда, когда она будет полностью закреплена на откосе согласно проекту. Заполнение может быть произведено с помощью экскаватора, транспортёра, фронтального погрузчика или крана с ковшом. Высота, с которой заполнитель будет падать в ячейки объемной георешетки стандартного размера, не должна превышать 1 метр. В случае использования георешетки с размером ячейки 400х400 мм высота не должна превышать 0,6 метра.

Заполнение следует производить от бровки, постепенно двигаясь в сторону подошвы откоса. Таким образом риск смещения материала сводится к минимуму.

В зависимости от выбранного сыпучего материала заполнение ячеек происходит с той или иной плотностью. Как правило, заполнение производится с избытком, после чего происходит уплотнение, осуществляемое в соответствии с материалом заполнителя, который был использован.

• Бетон заполняет ячейки до самого верха, после чего утрамбовывается до верхней кромки. Затем процедура повторяется снова.
• Растительный грунт (просеянный) должен наполнять ячейки объемной георешетки на 25-45 мм выше её поверхности, после чего он подвергается утрамбовыванию и поверхностной обработке.
• Минеральный материал зернистого типа должен выступать на 25 мм выше уровня поверхности, после чего он проходит тщательное уплотнение трамбующей плитой или ковшом. По итогу заполнитель должен быть на одном уровне с георешеткой, а его излишки удалены.

Укладка георешетки с целью защиты трубопровода

Подготовительные работы

На начальном этапе происходит предварительная планировка. Грунтовая насыпь в случае необходимости доуплотняется. По её поверхности расстилается нетканый геосинтетический материал с перекрытием геотекстиля. Их полотна впоследствии будут сварены между собой при помощи паяльной лампы.

Укладка георешетки

1. Разметка основания.
2. Монтаж крепёжных элементов с обеих сторон основания насыпи.
3. Обваловка сложенных модулей георешетки.
4. Соединение модулей георешетки между собой в верхней части обваловки. Процедура осуществляется посредством термостеплера. Соединение происходит через каждые 2,5 см по длине и каждые 3 секции по ширине.
5. Георешетка закрепляется на анкерах с обеих сторон обваловки, притом стороны необходимо предварительно выровнять между собой. Ячейки по обе стороны обваловки должны совпасть.
6. Монтаж дополнительных крепежных элементов с целью укрепления конструкции.

Заполнение модулей георешетки

При работе с заполнителем следует соблюдать крайнюю осторожность, так как существует риск повредить изоляцию трубопровода. Защитить его можно геотекстилем.

Заполнение ячеек обычно выполняется специальной техникой, однако может происходить и вручную. Высота падения заполнителя не должна превышать 0,6 метров для ячеек размером 210х210 мм и 1 метр для георешетки с размером ячеек 400х400 мм.

Ячеистая структура геосинтетического материала наполняется с избытком порядка 50 мм, после чего уплотняется и выравнивается вручную.

Заключительная планировка, как правило, производится вручную граблями или гладилками. Толщина остаточного слоя над георешеткой не должна быть меньше, чем 20-30 мм.

Защита водотока и организация дренажа при помощи геосинтетических материалов

Укрепление склонов водотока, а также его дна происходит при помощи георешетки и геотекстиля, используемого в качестве разделительной прослойки. Геотекстиль защищает георешетку от контакта с грунтом, что предотвращает заторы и положительно сказывается на надёжности всей конструкции в целом.

Монтаж георешетки

• Вдоль верхней кромки водотока забиваются крепёжные элементы на неполную глубину. Расстояние между элементами (меряется от центра) определяется величиной ячейки. Оно составляет 210 мм для георешетки с ячейками 210х210 мм и 400 мм для ячеек 400х400 мм.
• Производится растяжка полотна с последующим закреплением его крайних секций на стойках.
• Все крепёжные элементы вбиваются в грунт до одного уровня с поверхностью кромок георешетки.
• Полотно георешетки растягивается на всю длину по дну водостока и его откосу.
• Ячейки георешетки удерживаются полностью раскрытыми при помощи крепежа или за счёт заполнения крайних ячеек.
• Внимательно проверяется каждая ячейка на предмет полного растяжения.
• Соседние кромки материала выравниваются и соединяются.
• Модули геосинтетического материала скрепляются согласно проекту.
• Внутрь растянутых ячеек вбивается дополнительный крепёж с соблюдением изложенных в проекте интервалов.
• Если одного модуля георешетки не хватает, чтобы полностью покрыть береговой откос по всей его высоте, к его краю необходимо присоединить ещё один модуль, после чего повторить работу по монтажу описанным выше методом, начиная с первого пункта.

Заполнение ячеек объемной георешетки

После того как все секции материала тщательно закреплены, можно начинать процедуру укладки заполнителя. Она может быть осуществлена при помощи экскаватора с обратной лопатой, фронтального погрузчика, ковша на кране или обыкновенного транспортёра.

Высота падения заполнителя не должна превышать 0,6 метра для геосинтетического материала с размером ячеек 400х400 мм и 1 метра для стандартных ячеек.

Заполнение рекомендуется производить от бровки, постепенно перемещаясь к подошве откоса. Таким образом риск смещения закреплённых секций сводится к минимуму.

Заполнитель накладывается в секции с избытком, после чего производится его уплотнение согласно проекту. По завершении уплотнения происходит поверхностная обработка. Она может быть осуществлена как спецтехникой, так и вручную.

Укладка георешетки для несущих конструкций

Подготовительные работы

Перед началом монтажа все земляные работы должны быть полностью завершены. Предварительно необходимо проверить соответствие данных, изложенных в проекте, реальным условиям работы и параметрам основания. При необходимости может быть проведено дополнительное профилирование и уплотнение.

Дренаж участка

Если того требует документация проекта, на основание укладывают и закрепляют дорнит. После организации дренажа его функциональность должна быть подвергнута тщательной проверке.

Монтаж георешетки

Объемная георешетка растягивается по всему основанию, закрепляется арматурными штифтами Г-образного типа, натяжной рамой, анкерами или же посредством заполнения крайних ячеек. После закрепления все модули объемной георешетки проверяются на предмет полного растяжения. Происходит проверка расположения смежных секций. Все они должны размещаться на одном уровне.

Лишь после того как все вышеописанные процедуры завершены, производится скрепление модулей между собой способом, рекомендованным проектной документацией.

Заполнение георешетки

Засыпку заполнителя можно начинать лишь после того, как закрепление всех модулей георешетки тщательно проверено. Сама процедура может осуществляться обратной лопатой экскаватора либо фронтальным погрузчиком. Высота падения заполнителя не должна превышать 1 метр.

Ячейки георешетки засыпаются с избытком: заполнитель должен выступать от кромки ячеек георешетки в среднем на 50 мм. Далее заполнитель утрамбовывается до требуемой проектом плотности, после чего производится укладывание поверхностного слоя, на который возлагаются защитные функции.

Укрепление склонов георешеткой | Москва и Московская область

  Компания «Чистые водоемы» выполняет укрепление склонов и откосов георешеткой и оказывает консультационную помощь в подборе оптимального материала и крепления. Выполняем качественно, приемлемая цена, гарантии!

Укрепление склонов и откосов георешеткой

Изделие представляет собой объемную конструкцию, выполненную на основе полимеров. Оно позволяет недорого придать склону береговой полосы привлекательный вид. Георешетка является современным строительным продуктом. Ее использование исключает возникновение почвенной эрозии. Укрепление склона георешеткой отличается простотой. Все операции легко выполнимы даже в условиях частного садового участка. Георешетка относится к разряду прогрессивных армирующих изделий. Она востребована при прокладке дорог, пользуется популярностью при территориальном благоустройстве. Продукт задействуют для почвенного укрепления и максимального поднятия несущих способностей оснований грунта.

Укрепление склонов и откосов георешеткой доступно не только профессионалам строительного рынка, но также и гражданам, решившимся на самостоятельное обустройство личной загородной территории. Монтаж конструкции крайне прост. Ее вес минимален. Работы не требуют использования специальной техники и осуществляются вручную. Георешетка изготавливается из полимерных полос, соединяемых посредством сварки. Таким образом образуются геосоты. Они характеризуются упругостью и высоким прочностным запасом при разрыве или растяжении. Полученные соты заполняются любым материалом. Подходит грунт, щебень или крошка мрамора.

Почему предпочтительно укрепление склона или откоса георешеткой

Для береговой защиты всегда отдавали предпочтение натуральным материалам. В ход шли кокосовые маты, брусья из дуба и лиственницы. Наряду с ними использовались бетонные или металлические сваи. Помогает укрепить берег и озеленение. Все описанные способы имеют недостатки. Посадка древесно-кустарниковой растительности на склоне отнимает много времени. Бетонные и металлические изделия лишены эстетики. Для их установки приходится привлекать строительную технику. Дерево и маты из кокоса подвергаются медленному разрушению благодаря влаге и температурным колебаниям. Укрепление склона георешеткой безопасно, с точки зрения экологии, и прослужит долгие годы. Полимеры сочетают в себе все преимущества известных ранее конструкций. Они универсальны и пригодны для реализации огромного количества идей по облагораживанию территории.

Достоинства укрепления склонов георешеткой

•георешетка рассчитана на длительный эксплуатационный период, устойчива к воздействию механического характера, резистентна к природным факторам, влиянию химикатов, грибковым поражениям;
•конструкция позволяет сохранить чистоту воды, поскольку не выделяет вредных соединений, что делает ее пригодной для применения в заповедных территориях и водоемах, предназначенных для рыбоводства;
•укрепление склона георешеткой не нарушает естественного роста корневой системы растений;
•изделие быстро укладывается, берегоукрепление с его помощью не требует специфических знаний и сложных технических устройств;
•георешетка одинаково хороша как для стоячих водоемов, так и для водных объектов с активным течением, а также для использования на стабильных и не стабильных почвах;
•изделие способно удовлетворить все запросы современного ландшафтного дизайна, будь то создание террас, организация доступа к воде, декоративное оформление береговой полосы и пр.;
•невидимость конструкции, которую скрывает наполнитель, посаженная растительность, благодаря чему не теряется естественность линии берега;
•на укрепление склона георешеткой цена самая низкая, по сравнению с применением бетонных и деревянных изделий, отсутствуют сложности с транспортировкой.

Этапы укрепления склона георешеткой

Сначала приступают к подготовке основания на склоне. Она сопровождается снятием верхнего почвенного слоя, выкапыванием торчащих корней и прочих включений, способных нарушить целостность геосинтетического материала. Часть почвы может быть срезана, если требуется придать берегу большую пологость. Далее, наступает очередь вибротрамбовки укрепляемого участка. После этого доходят до обустройства дренажной прослойки. Она необходима, когда укрепление откоса георешеткой производится в районе преобладания глинистых переувлажненных почв и при наличии залегающих близко к поверхности грунтовых вод. В качестве дренажного компонента выступает геотекстиль, изготовляемый из нитей полимера. Материал способен к обратной фильтрации. Им укрывается весь берег, после чего укладывается георешетка.

Последняя снабжена стандартизированными модулями. Они имеют фиксированные размерные параметры. Модули укладываются на откосе и фиксируются друг к другу. В результате они образуют армокаркас. Его фиксация на грунтовом основании осуществляется посредством пластиковых и металлических нагелей. Это крепежи анкерного типа.  Их выбор зависит от геологии участка. Больше всего востребованы нагели метровой длины. Они выполнены из металла, а точнее, из арматуры на его основе, и размещаются на площадке по типу шахматной расстановки. Модульное соединение при укреплении откосов георешеткой производится пневмостеплером. Армокаркас приобретает монолитный вид. Он проверяется на плотность прилегания к земле и параллельность модульного размещения.

Остается засыпать ячейки георешетки на откосе предпочтительным материалом, озеленить береговую полосу. Для этого лучше использовать семена многолетников. Грунт после помещения в него семян подвергается трамбовке и орошению. Растительность подбирается с учетом устойчивости к переувлажнению. Предпочтение отдается видам с ветвистой корневой системой. Оставшийся после выполнения укрепительных работ материал подходит для формирования армированных лужаек, экологических стоянок и используется для садового декора.

Выполняя укрепление склонов и откосов георешеткой, специалисты нашей компании неукоснительно соблюдают технологию монтажа и следят за его качеством. В результате мы создаем армокаркас, способный к длительному противостоянию с весенним половодьем и затяжными дождями. Свяжитесь со специалистами компании «Чистые водоемы» для консультации. Мы подберем оптимальный тип георешетки и креплений к ней, выполним все необходимые мероприятия.

Волоколамск, Воскресенск, Дмитров, Егорьевск, Зарайск, Истра, Кашира, Клин, Коломна, Красногорск, Ленинский, Луховицк, Люберцы, Киевский, Можайск, Мытищи, Наро-Фоминск, Ногинск, Одинцово, Озерск, Орехово-Зуево, Павловский Посад, Подольск,Пушкино ,Раменское, Руза, Сергиев-Посад, Серебряные Пруды, Серпухов, Солнечногорск, Ступино, Талдомо, Чехов, Шатура, Шаховская, Щёлково.

Укрепление склона георешеткой — технология по шагам.

1. Составляют проект, особенно на тех участках, где требуется дополнительно уплотнить почву. Определяют размеры георешетки для укрепления склонов.
2. Чтобы избежать вымывания грунта делают дренаж. Проверяют работоспособность.
3. Размещают защитную прослойку из геотекстиля.
4. Необходимо начинать установку непосредственно сверху, плавно опускаясь вниз.
5. Постепенно растягивают первый ряд, при этом закрепляя и так далее.
6. Заключительным  является проверка качества растяжения, насколько всё сделано равномерно.

Если всё правильно, нет никаких технических нарушений, засыпают всё фиксирующим материалом.





Георешетка являет собой множество структурных ячеек и изготовлена из полимерного материала. Отличительная особенность – устойчивость к окружающей среде. Полимеры способствуют тому, чтобы влага, кислота, щелочь, микроорганизмы или ультрафиолетовый свет никак не воздействовали негативно на нее. Рассматривая более детально, можно определить, что изготавливается она из полиэтиленовых лент, которые обработаны особой технологией, способных выдерживать значительные нагрузки. Чем больше толщина, тем выше показатель выдержки.

Два вида георешетки.

Разделяют по методу изготовления, типу материала, и внешним данным (вид и размер).

1. Плоские.

Имеют ячейки прямоугольной или квадратной формы. Используют при строительстве дорог, так как являются отличной заменой дорожным плитам.
— Полимерные. Считается одной из самых популярных. Применяется в строительстве домов и территорий сада.
— Текстильные. Применяются для разделения слоев почвы, укрепления грунта на склоне. Для изготовления применяют отходы текстильного производства.
— Бетонные. Наиболее сложные в монтаже, поэтому чаще всего можно встретить в ландшафтном дизайне или зонах отдыха.

2. Объемные.

Конструкция состоит из трёхмерных ячеек. Крепятся скобами из стали. В окончание монтажа их засыпают щебнем, песком или гравием. Укрепление склонов таким способом дает гарантию свыше 50 лет.

Плюсы и минусы укрепления склона на участке георешеткой.

На практике это достаточно удобный в использовании материал. При этом все же выделяют как плюсы, так и минусы. Рассмотрим достоинства:

• Компактность и практичность перевозки.
• Натуральный дренаж грунта, за счет ячеек.
• Повышенная устойчивость почвы.
• Исключены механические повреждения или другие внешние воздействия.
• Долгое время эксплуатации.
• Простой монтаж.
• Безопасность в области экологии.

Минусы заключаются в следующем:

• Монтаж хоть и простой, но длительный
• Подходит только для мягкой почвы.
• Непригодна в использовании для крутых склонов.



Способы укрепления склонов. Монтаж георешетки.



Георешетка для склонов укладывается достаточно просто. Необходимо положить на поверхность и просто растянуть. После этого объемная георешетка для укрепления склонов заполняется фиксирующем веществом. Обычно используют щебень, песок или какие-то субстраты.

Важно, чтобы этим занимались только профессионалы. Монтаж и заполнение на склоне требует внимательного подхода. Если нарушить хоть один этап, всё может пойти наперекосяк.



Чтобы рассчитать проект и узнать, например, какая объемная решетка нужна — свяжитесь с нашими проектным отделом по телефону в Москве +7 (499) 403-38-13 или по электронной почте: [email protected].

80 фото основных типов и методов укрепления грунта

В обустройстве ландшафта загородных домов все большую популярность приобретают современные геосинтетические материалы. Благодаря их применению, можно существенно уменьшить стоимость строительных работ, увеличив при этом их качество.

Геотехническая решетка позволяет обеспечить прочность и надежность грунта на участке, повышая привлекательность обустраиваемого ландшафта.

Краткое содержимое статьи:

Что такое георешетка?

Она представляет собой объемно-пространственную конструкцию, состоящую из ячеек-сот, которые образованы из скрепленной особым образом полимерной ленты. Размеры сот определятся назначением материала. Причем он достаточно устойчив к воздействиям различного типа – химическим и механическим, а также влиянию атмосферных факторов.

Устройство георешетки позволяет производить крепление на грунте максимально быстро и без особых навыков. В результате застройщик получает прочный армирующий каркас. Он эффективен при проведении строительных работ, поскольку ячейки легко заполняются щебнем, песком или обычным грунтом.




Преимуществом является не только легкость крепления, но и удобство в транспортировке к месту монтажа.

Где и для чего можно использовать

Данное устройство применяется при армировании грунта, когда ведутся строительные работы на дачном участке или во время обустройства дорог и подъездных путей. Также укрепление грунта с использованием георешетки производится в ходе ландшафтных мероприятий. Дополнительно создается возможность эффективного фильтрования и обустройства качественного дренажа.

Сотовый принцип построения конструкции обеспечивает формирование на грунте прочной неподвижной плиты. Она может быть создана из разнообразных наполнителей, например, песка, бетона, кварца или щебня.

При этом по высоте данная плита будет соответствовать размерам полимерной георешетки. Ее применение позволяет существенно сократить толщину слоя грунта насыпи без снижения прочности поверхности и с сохранением базовых эксплуатационных параметров.

Разновидности георешетки

При обустройстве загородных участков и подъездных путей могут использоваться различные типы конструкций. Эффективность того или иного варианта определяется конкретной областью применения.




Объемные решетки

Благодаря трехмерной ячеистой конструкции, объемная георешетка стала незаменимым инструментом в укреплении слабых грунтов. Для образования удобных к наполнению сот элементы скрепляются в шахматном порядке. Образующийся каркас является очень крепким в двух плоскостях. Считается, что прочность соединения может составлять около 70% от базовой прочности самих синтетических лент.

Для соединения отдельных элементов модуля можно использовать анкера или скобы из металла. В строительстве загородных домов часто используют решетки с размером ячеек 210х210 мм. Однако высота сот может быть разной – от 50 до 300 мм.

Георешетка объемного типа весьма долговечна – может прослужить 50 и более лет, выдерживает как статические, так и динамические нагрузки, а также температурные колебания от -60 до +60 °С. Поэтому она является прекрасной армирующей прослойкой.

Помимо современных полимерных решеток, иногда применяют разновидности, изготовленные из бетона или текстильного геополотна. Конструкция первого типа имеет элементы, выполненные из бетона с пустотой внутри для грунта. Использование данного варианта ограничено большой массой блоков, сложностью монтажа, дополнительными транспортными затратами.

Решетки из геотекстиля применяются не только для армирования сыпучих грунтов, но и для снижения негативного влияния на поверхность со стороны грунтовых вод и пучения грунта под воздействием мороза.

Плоские решетки

Они представляют собой скрученный в рулон ячеистый материал, имеющий весьма жесткую сетчатую структуру. Применяется при укреплении полотна дорог, подъездных путей, садовых дорожек, насыпей и откосов, в обустройстве ограждений. Различают два вида конструкции, которые можно увидеть на многочисленных фото георешетки:

Одноосная – производится в форме прямоугольных секций продолговатой формы. Если площадь полотна подвергается деформации, то материал обеспечивает требуемую жесткость. Выдерживает высокие нагрузки в продольном направлении.




Двухосная структура более долговечна и надежна, поскольку обеспечивает устойчивость к нагрузкам разрывного типа, действующим в продольном и поперечном направлениях. Материал незаменим в ландшафтном дизайне и обустройстве откосов.

Применение георешеток в строительстве

Владельцы загородных домов постоянно прилагают усилия, чтобы сделать ландшафт в саду максимально оригинальным. В этих целях требуется не только обустраивать дорожки или подъездные пути, но и укреплять склоны для создания комфортных зон отдыха.

Обустройство дорожек на даче

На начальном этапе проведения работ необходимо сделать разметку будущей садовой тропинки. Для этого по периметру надо расставить колышки с учетом возможности монтажа бордюра, который поможет вам защитить дорожку от деформаций различного происхождения. После этого надо снять грунт на глубину 200-250 мм. При превалировании почв глинистого или торфяного типа заглубиться можно на 300-400 мм.

Основание дорожки надо хорошо утрамбовать и при необходимости уложить изоляционный материал, например, полипропиленовую или полиэфирную геоткань. Далее следует укладка георешетки. Такая последовательность работ позволяет не только произвести надежное армирование, но и защитить основание от размывания.

Крепеж осуществляется анкерами. В ячейки нужно засыпать щебенку или гравий. Причем важно сделать это с избытком, чтобы после проседания наполнитель не опускался ниже ленты. А бордюр нужно ставить до того, как вы закрепите соты на дне траншеи.




Укрепление парковки

Георешетка помогает создать надежную, прочную и долговечную площадку для размещения на ней автотранспортных средств. Вы можете использовать как плоскую двухосную конструкцию, так и объемную.

Одновременно участку можно придать эстетическую привлекательность. Например, популярностью пользуются современные экопарковки, которые не потребуют от вас асфальтирования или бетонирования участка.

Процедура укладки материала осуществляется следующим образом. Сначала снимается слой грунта толщиной 100-150 мм. Затем на дне формируется дренажная подушка из слоя песка и гравия 30-50 мм.

Сверху укладывается рассматриваемый армирующий материал. Крепление георешетки осуществляется при помощи специальных замков или саморезами. Можно также использовать пневмостеплер.

Ячейки заполняются как гравием, так и почвой или субстратом. Если вы хотите высеять в сотах траву, то придется регулярно поливать поверхность, но в это время нельзя парковать машину.

Обустройство склонов

Если у вас на участке оказались склоны, то не расстраивайтесь. Вы их можете надежно укрепить и элегантно оформить. Причем армировать можно как пологие, так и крутые откосы.

Помните, для крутых склонов нужно использовать решетку с более широкими боковыми элементами. Георешетка для укрепления склонов характеризуется надежностью и имеет высокую степень растяжимости. Благодаря этому материалу, вы решите проблему сложного рельефа на участке.

Армирующие работы на склоне производятся в несколько этапов. Сначала откос необходимо выровнять, а затем произвести разметку его границ. На следующем этапе аккуратно укладывается слой геотекстиля.

Для крепления решетки фиксируются прочные анкера. На них и натягивается армирующий материал. Начинать процесс монтажа герешетки нужно с верхней части склона. Затем ее дополнительно фиксируют Г-образными анкерами с шагом 1-2 м. В конце работ ячейки засыпаются наполнителем с горкой в 3-5 см.




Рассмотренный материал для укрепления поверхности участка широко используется в загородном строительстве. Простота крепления и надежность в эксплуатации делают его незаменимым при проведении качественного обустройства дачного ландшафта.

Фото георешетки

Сохраните статью себе на страницу:

Пост опубликован: 09.10

Присоединяйтесь к обсуждению: Copyright © 2020 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

Полная инструкция по технологии укладки георешетки

Георешетка – это материал, изготавливаемый в форме модулей, обладающих сотовой структурой. Производители пользуются при изготовлении георешетки полимерными лентами полуторамиллиметровой толщиной.







Что такое георешетка и как используется?

Георешетка – это материал, изготавливаемый в форме модулей, обладающих сотовой структурой. Производители пользуются при изготовлении георешетки полимерными лентами полуторамиллиметровой толщиной. Используют в работе ячеистую конструкцию, обладающую следующими свойствами:

• Долговечностью – эксплуатацией свыше 50 лет;
• Параметрами экологичности, отсутствующей токсичностью;
• Повышенной устойчивостью к щелочам, химвеществам, разложению;
• Устойчивостью к ультрафиолету;
• Широким температурным диапазоном: -60 ºС до +60 ºС;
• Малым весом, минимальным местом в процессе транспортировки;
• Упрощенным монтажом.

Георешетка GeoSM применяется для выполнения основных функций, связанных с укреплением грунта и армированием. Материал очень популярен в различных сферах ландшафтного строительства для проведения работ с:

• Армированием, укреплением на ослабленных грунтах либо откосах;
• Защищенностью от эрозийных процессов;
• Подпорными стенами;
• Водосточными руслами;
• Прибрежными зонами на водоемах.



Георешетки эффективно применяются для восприятия нагрузки, создания препятствий для грунта от смещения и растекания. Это способствует укреплению дорожной одежды в сочетании с увеличением сроков между проведением регулярных ремонтов плюс уменьшению несущего грунта, который обладает эксплуатационными характеристиками, сохраняя свою прочность.



Как правильно укладывать георешетку

Все работы, связанные с монтажом георешетки, отличаются простотой, проводятся без спецоборудования плюс подготовки.
Для крепления строители пользуются металлическими анкерами либо арматурой. Крепление растянутых ячеек осуществляется к установленным заблаговременно колышкам.



Крепление георешетки анкерами на склоне

Такой вид установки обеспечивает возможность замещения ячеек. Для их заполнения обычно пользуются бульдозерами либо погрузчиками. Заполнение осуществляется наполнителями, грунтом, засевом семян, иногда – бетоносмесями. Уровень заполнения превышает стенки ячейки минимум на 50 мм, особенно если эксплуатация решетки будет происходить без сильной нагрузки, например, связанной с перемещаемой техникой. В определенных ситуациях необходимо позаботиться об устройстве защитного слоя ниже самой георешетки.

Порядок выполнения работ

1. Начинается процесс укладки с осуществления замеров склона в комплексе с планировкой его поверхности. Для решения этих задач возможно применение механических устройств либо ручного инструмента. На отсыпных склонах необходимо уплотнение верхнего сегмента, с использованием виброплиты либо ручного катка.
2. Осуществляется раскатка модулей георешетки на поверхности склона с надёжной фиксацией. В верхнем сегменте склона материал должен захлестывать горизонтальную плоскость минимум до 50-ти сантиметров.
3. Важно постоянно контролировать натяжение каркаса. Благодаря рациональному натяжению модуль обладает оптимальными для конкретного склона размерами.
4. Фиксация модуля георешетки осуществляется анкерами или нагелями, закрепляемыми вдоль центральной оси. Лучшая эффективность фиксирующих элементов достигается посредством шахматного порядка. Затем скрепление зафиксированных модулей осуществляется пневмостеплером.
5. Производятся следующие контрольные замеры:

• замер сторон модулей с перепроверкой равномерности натяжения;
• проверка плотности прилегания материала к поверхности склона;
• проверка параллельности сторон уложенных модулей.

6. Рытье нагорной канавы, монтаж водоотводных лотков.
7. Заполнение геосот плодородным грунтом, с равномерным распределением вручную либо посредством механизированных приспособлений.
8. Засеивание заполнителя семенами растений (в основном, многолетними травами).
9. Тщательное уплотнение поверхности склона с обильным орошением.



Благодаря соблюдению настоящего руководства будет обеспечена надёжная страховка от проблем, связанных с эрозией и оползнями, с гарантией безопасности расположенных поблизости строений.

Возможно применение и других геосинтетических материалов совместно с георешетками. Это способствует образованию многофункциональной системы, предназначенной для выполнения функций, связанных с армированием, укреплением и дренажом.



Что лучше, геомат или георешетка?

Задача, связанная с укреплением, решается проектировщиками, работающими практически со всеми объектами, имеющими отношение к территориальному благоустройству. На различных объектах эту проблему решают в зависимости: от усложненных условий до технологических особенностей и до иных субъективных факторов.



Зачастую специалистам приходится решать вопрос, с помощью какого материала можно создать противоэрозионную защиту? Нередко компетентным проектировщикам приходится выбирать из 2-ух вариантов: между геоматами или георешеткой. Геоматы наиболее эффективны при укреплении подвергающихся эрозии почв.



Структура объемных полотен геомата отличается хаотичностью структуры. В ее волокнах происходит надежная фиксация почвенных частичек, с дополнительным укреплением посредством прорастающих корней. Благодаря использованию противоэрозионного мата удается добиться предотвращения зачатков эрозии, остановки грунтового разрушения, независимо от его стадии. В сфере ландшафтного обустройства в сочетании с территориальным благоустройством нередко удается предотвратить и затормозить эрозию почвы благодаря технологии, связанной с установкой геоматов.



Георешетки признаны инновационным материалом, обладающим повышенной эффективностью в решении проблем, связанных с укреплением склонов. Если применение геоматов эффективно на грунтах, георешетку применяют для укрепления любых оснований.

Укладка георешеток осуществляется по наклонной поверхности участка, с образованием полужесткого поверхностного каркаса, сдерживающего деформацию по всей конструкции откоса. В ситуациях, усложненных повышенным уровнем сопротивления эксплуатационным нагрузкам, рекомендуется использование именно георешетки.

Статью подготовил главный инженер ГК GeoSM  Некоркин В.В.





















Что бы еще почитать?
