Схема установки насосной: Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Содержание

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

  • подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
  • обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
  • обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода.

Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

  • Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
  • В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
  • Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

  1. Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
  2. Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
  3. После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
  4. Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
  5. После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
  6. После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

  • емкость объемом не менее 30 л;
  • резиновая мембрана соответствующего диаметра;
  • реле давления;
  • манометр;
  • набор фитингов;
  • запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

установка своими руками, схема монтажа варианта для частного дома, как подключить

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:

  • обеспечивает автономное водоснабжение в доме;
  • позволяет повысить эффективность системы водоснабжения;
  • позволяет более безопасно эксплуатировать оборудование и трубопроводы;
  • позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;
  • обеспечивает стабильный напор воды и поддерживает постоянное давление;
  • увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
  • снижает затраты на электроэнергию и износ оборудования;
  • дает возможность выбрать место для монтажа агрегата;
  • имеет компактные размеры и небольшой вес;
  • просто монтировать.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

  • удаленность станции от скважины или колодца;
  • температуру и влажность в месте, где будет установлен насос;
  • наличие свободного пространства под ремонт и обслуживание устройства;
  • возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

  • Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
  • Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
  • Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.
  • Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
  • Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.
  • Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
  • Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.
  • Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
  • При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
  • Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.
  • Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
  • Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
  • При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.
  • Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
  • При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
  • После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

Основные функциональные узлы станции:

  • насос центробежного типа, который поднимает и транспортирует воду в дом;
  • гидроаккумулятор, который смягчает гидравлический удар;
  • реле давления;
  • электродвигатель, соединенный с насосом и реле давления;
  • манометр, позволяет определить давление;
  • система водозабора с обратным клапаном;
  • магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.

В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.

Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Советы

  • После того как водоснабжение в доме налажено при помощи насосной станции, ее требуется периодически обслуживать. В первую очередь требуется постоянно следить за состоянием фильтра грубой очистки и при необходимости его очищать. Если этого не делать, то производительность станции будет снижаться, а вода идти рывками. В том случае, если фильтр полностью забьется, насос будет работать в холостом режиме, и в итоге станция отключится. Насколько часто придется чистить фильтр, зависит от количества примесей в воде.
  • Желательно один раз в месяц, после простоя, ремонта или консервации на зиму проверять давление в воздушном отсеке гидроаккумулятора. Оно должно быть на уровне 1.2-1.5 атмосфер. Если есть необходимость, воздух надо подкачать при помощи компрессора или автомобильного насоса. Если станция используется исключительно в летний период, надо обязательно слить из системы воду до того как придут заморозки.
  • При монтаже лучше использовать трубы с величиной большей, чем расчетная. Это позволит скомпенсировать различные изгибы, повороты, а также толщину фундамента, если станция устанавливается в доме.
  • Закручивать детали в процессе монтажа или ремонта лучше всего ключом. Если данную операцию выполнять руками, в дальнейшем могут появиться течи.
  • Когда насосная станция подключена, для ее регулировки и определения уровня давления, при котором она выключается, в приемное устройство требуется залить примерно два литра воды. После этого насос запускают в работу. В тот момент, когда станция выключилась, необходимо зарегистрировать уровень давления воды. Также надо знать значение давления, когда станция запускается автоматически.
  • При определенном давлении воды насосная станция иногда не отключается, исправить данную проблему можно при помощи винтов на реле давления. Они отвечают за степень сжатия пружин. Для этого снимают крышку устройства, а затем подкручивают винт, на котором есть буквы «ДР» в сторону «+» или «–». Чтобы отрегулировать уровень давления, при котором включение станции будет производиться автоматически, надо использовать винт с буквой «Р».

О том, как подключить насосную станцию, смотрите в следующем видео.

схема подключения, установка своими руками, фото

Не всегда есть возможность пользоваться централизованным водоснабжением, в особенности, если жилье несколько удалено от города. Но иногда приходится подключать специальное оборудование, как, например, насосная станция для дома схема подключения которой зависит от условий эксплуатации и параметров источника воды (скважины, колодца), и в условиях недостаточного напора воды из центрального трубопровода.

Основы функционирования и конструктивные особенности

В качестве наиболее важных, основных узлов выступает непосредственно сам насосный агрегат и накопитель. В зависимости от исполнения механизмом управляет узел автоматики или поплавковый элемент. В результате получается, что каждый из действующих узлов встречается в разных исполнениях. Например, накопитель существует в виде гидроаккумулятора и бака. Сам же насосный агрегат может быть оснащен эжектором или не иметь такового. Причем первый из названных вариантов может выполнен со встроенным или внешним эжектором.

Устройства с накопительным баком обладают длинным перечнем недостатков, среди которых основные: крупные габариты, а соответственно, и затруднения при монтаже, а также отсутствие принудительного воздействия на воду, что не способствует повышению давления в системе.

Насосная станция с накопительным баком является достаточно громоздким оборудованием

Наиболее распространены сегодня именно исполнения с гидроаккумулятором. Принцип их действия основан на особенности основного узла, который разделен внутри полости на два отсека. Оба они отвечают за разные функции: подкачка воздуха или воды.

За уровнем давления следит реле, которое отключает устройство при достижении им давления определенного уровня. Если же значение данного параметра опускается до минимальной границы, реле срабатывает и устройство включается в работу. Несмотря на популярность, данный вид техники имеет и свои недостатки, в частности, не слишком вместительный бак.

Устройство насосной станции с гидроаккумулятором

Основные критерии выбора устройства

Установка насосной станции в частном доме предваряется тщательным подбором наиболее подходящей модели. Среди всех функций, включая и наименее важные, следует в первую очередь обращать внимание на следующие:

  • глубина всасывания устройства, что должно соответствовать параметрам самой скважины, ведь при соответствии данных параметров, а также при достаточной мощности можно получить наивысший уровень производительности;
  • скорость подачи воды, она же – производительность;
  • мощность устройства, при этом не следует выбирать модель с наибольшим запасом по данному параметру, так как это приведет к излишне большим энергозатратам;
  • тип управления устройством: ручной привод или автоматика;
  • количество человек, которые в будущем будут пользоваться такой системой водоснабжения;
  • объем резервуара, что позволит длительное время использовать устройство без подключения к электросети.

Если говорить о производительности самого устройства, то данный параметр никогда не должен превышать естественную производительность источника воды (скважины, колодца). При несоответствии данных характеристик жидкость будет подкачиваться с примесями.

Насосная станция для дачи своими руками подключается на основании некоторой информации о составе семьи. Так, если мощность устройства не будет достаточной, чтобы обеспечить требуемую скорость подкачки воды, то для обеспечения большого количества человек, живущих в доме, воды в системе будет недостаточно, что приведет к ослаблению напора и бесперебойной работе устройства.

Например, чтобы семья из 4 человек могла пользоваться системой локального водоснабжения, требуется уровень производительности устройства, равный примерно 3 куб. м/ч, однако, эта цифра может варьироваться в зависимости от уровня интенсивности использования воды.

Если вы хотите узнать больше об устройстве и принципе действия гидроаккумулятора, который является одной из составляющих насосной станции, то эту информацию вы найдете в нашей отдельной статье.

Как правильно взять пробу воды из колодца для проведения ее анализа читайте здесь.

Принцип выбора участка для установки

Необходимо подобрать правильное место для установки насосной станции

Основной недостаток насосных станций – это невозможность использования их в холодное время года в неотапливаемых помещениях или на открытой местности. Случается, пользователи организовывают дополнительный обогрев для устройств, стоящих на поверхности земли, защищенных лишь примитивной постройкой. В этом случае, конечно, будет некоторый эффект от подобных действий, но на деле получится только перерасход топлива (если используется жидкотопливный обогреватель, например).

Для более эффективного и экономного использования таких агрегатов, перед тем, как подключить насосную станцию на даче или в частном доме, рекомендуется придерживаться ряда правил:

  • выбирать место для установки насосного оборудования следует с учетом возможности подведения централизованной системы отопления, причем в помещении не желательно присутствие источников энергии;
  • рекомендуется организовывать свободный доступ к устройству, что упростит обслуживание и ремонтные работы в случае поломки оборудования;
  • профессионалы советуют устанавливать такую технику как можно ближе к источнику воды (скважине, колодцу).

Итак, приняв во внимание эти рекомендации, перед тем, как производить подключение насосной станции своими руками, вполне можно переходить к выбору участка, где будет устанавливаться устройство. Среди возможных вариантов рассматриваются:

  1. Выделенное помещение в жилище. В данном случае речь идет о своего рода котельной, при этом желательно организовать звуко- и теплоизоляцию коммуникаций. Такой вариант включает в себя все вышеназванные пункты, которые желательно учитывать при организации локального водоснабжения посредством насосного агрегата.
  2. Когда в доме нет возможности оборудовать отдельное помещение, то допускается устанавливать технику такого рода на кухне или в ванной комнате, коридоре, одним словом, задействуется, опять же, хорошо протапливаемое помещение. Но при этом нужно понимать, что уровень шума в дома будет очень высоким.
  3. Использование подвала. При этом в первую очередь необходимо позаботиться об отсутствии сквозняков, больших потерь тепла и сырости, для чего в подвале должны быть настелены полы, а также необходимо организовать эффективную теплоизоляцию.
  4. Расположение в кессоне, который находится в непосредственной близости ко входу в скважину. Главный нюанс при этом – установка ниже уровня промерзания грунта. Только в данном случае отдаваемого почвой тепла будет достаточно для полноценной работы оборудования. Но дополнительно к тому необходимо утеплить крышку кессона.

    Схема установки насосной станции в кессоне

Как видно, если планируется покупка такого оборудования, схема подключения насосной станции для дома и дачи из колодца или скважины должна охватывать все возможные особенности, вплоть до организации специального помещения под эти нужды.

Выбор системы: однотрубная или двухтрубная?

Всего существует два варианта подключения техники такого рода, каждый из которых предполагает необходимость учета нескольких параметров: глубины установки техники, конфигурации водопровода. Так, различают однотрубную и двухтрубную систему подключения насосного оборудования. В первом случае речь идет о небольших глубинах, тогда как второй вариант обычно используется с целью увеличения глубины всасывания воды насосом из скважины.

Говоря более конкретно, можно отметить некоторые границы для обоих случаев. Для однотрубной схемы достаточным является порог до 8 м глубины, для двухтрубной системы – от 8 м и более. Причем второй вариант предполагает использование насосного оборудования с внешним эжектором.

Как реализуется подключение к источнику воды (колодцу, скважине)

Обычно месторасположение скважины находится в непосредственной близости к жилищу, что значительно упрощает добычу воды и поставку ее для общих нужд семьи в дом. Соответственно, не придется рыть бесконечной длины траншеи для прокладки трубопровода, который является одним из главных звеньев в цепи организации локального водоснабжения с использованием насосного агрегата. Основные работы:

  1. Подготовка траншей, которые выполнены глубиной ниже уровня промерзания почвы и с небольшим уклоном в сторону водоисточника для повышения эффективности работы оборудования и поставки воды на объект.
  2. Подготовка полиэтиленовой трубы диаметром 32 мм из колодца (скважины) для соединения с насосным оборудованием. На данном этапе на торцевой ее части монтируется обратный клапан и сетка. Причем установка насосной станции на даче своими руками не обязательно должна подразумевать самостоятельное крепление данных элементов, так как вполне можно приобрести готовую трубу с подсоединенным к ней обратным клапаном и фильтром грубой очистки (он же – сетка).
  3. Подключение к насосному агрегату выполняется с использованием муфты, крана «американки», металлического уголка с резьбой.
  4. Далее к насосному оборудованию проводится подключение трубы, идущей к водопроводу, по описанному выше принципу, используя комбинированную муфту углом в 90 градусов и «американку».

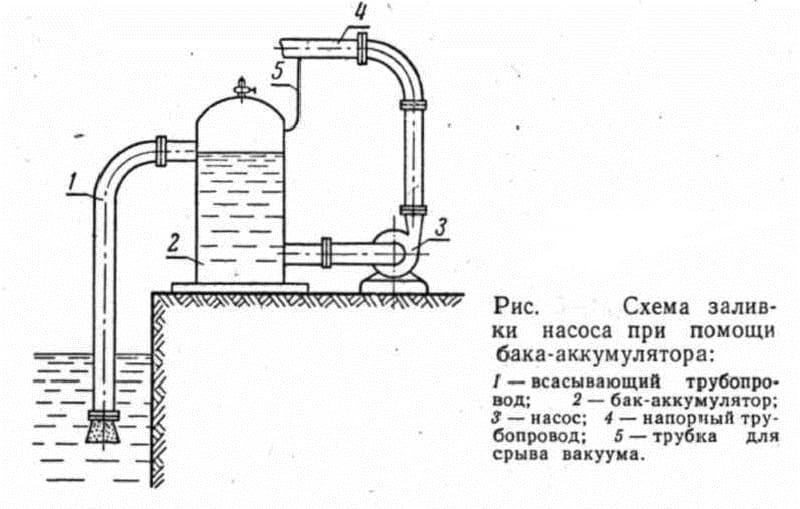

  5. Перед первым запуском через специальное отверстие в насосный агрегат предварительно заливается вода.

Подробная схема подключения насосной станции представлена на фото.

При монтаже насосной станции на даче немаловажным является нюанс, на каком уровне располагается трубопровод. Если траншея имеют глубину ниже уровня промерзания грунта, тогда можно обойтись без специальной теплоизоляции труб, в противном случае следует использовать минеральное базальтовое волокно, пенополистирол или электрический кабель.

Подробнее про схему подключения насосной станции к колодцу читайте в нашем материале.

Как правильно провести регулировку реле давления мы рассказали на этой странице сайта. От грамотной настройки этого устройства зависит комфорт эксплуатации и надежность в работе насосного оборудования.

Про преимущества пластиковых колодезных крышек мы рассказали тут http://okanalizacii.ru/vodosnabzhenie/kolodec/plastikovaya-kryshka-dlya-kolodca.html

Организация подключения к водопроводу

При подключении насосной станции к центральному водопроводу также используются соединительные элементы (фитинги). К каждому из отверстий (входное и выходное) прилагается соединительный элемент, обеспечивающий герметичное крепление трубопровода.Трубопровод от насосной станции подключается к водопроводу с помощью специальной врезки либо тройника.

Для более качественной очистки воды рекомендуется устанавливать два фильтрующих элемента: грубой и глубокой очистки. Причем есть свои нюансы при установке таких деталей. Перед подключением к внутреннему водопроводу монтируется фильтр глубокой очистки, а на входе насосной станции монтируется фильтрующий элемент грубой очистки. После крепления всех элементов производится пусковой старт оборудования.

Таким образом, в общей сложности требуется выполнить не так много работы на этапе подключения насосной станции для дачи и дома, однако именно подготовка занимает больше времени, например, копка траншей для укладки трубопровода.

Для большего удобства нередко используются некоторые хитрости, сглаживающие работу подобной техники, в частности, установка насоса на бетонное или кирпичное основание, поверх которого располагается резиновый коврик. В данном случае оборудование фиксируется к основанию с помощью анкеров. Это позволит несколько сгладить эффект от вибрации во время работы устройства.

Дополнительная информация о том, как установить насосную станцию на даче своими руками, представлена в видеоролике.

Установка насосной станции своими руками

Обустройство загородного дома часто начинают с водопровода. Основным элементом водопроводной сети дома является насосная станция. Она обеспечивает необходимое давление в системе и нормальное функционирование сантехники. Правильно выбранная и грамотно установленная насосная станция обеспечит водоснабжение дома и участка. О том, как выбрать и установить насосную станцию пойдет речь в этой статье.

Назначение, устройство и принцип работы

Насосная станция предназначена для забора воды из водоема и повышения давления в водопроводе. Источником воды для насосной станции может быть колодец, озеро, резервуар или стационарная водопроводная сеть.

Насосная станция состоит из трех элементов: поверхностный насос, гидроаккумулятор и блок автоматики. Блок автоматики обеспечивает включение и выключение насоса в зависимости от заданного давления. Гидроаккумулятор компенсирует колебания давления в системе, тем самым обеспечивает постоянное давление.


Рис.1. Все элементы насосной станции собраны в единый блок, что очень удобно и компактно. Место подключения к электричеству защищено от влаги, поэтому насосную станцию можно устанавливать в местах с повышенной влажностью, например, подвал или кессон.

Принцип работы насосной станции прост. При понижении давления в гидроаккумуляторе блок автоматики включает насос, который начинает качать воду, создавая давление в системе. Как только требуемое значение давления достигнуто насос отключается. Минимальное и максимальное значение давления устанавливается на блоке автоматики.

Основные характеристики насосной станции

Различные модели имеют различные характеристики. От них зависит выбор в пользу той или иной модели. Основными характеристиками насосной станции являются: производительность, высота подъема воды (напор), максимальная высота всасывания, объем гидроаккумулятора. К дополнительным характеристикам можно отнести: диаметр подключения, максимальное давление, мощность и габаритные размеры.

Производительность показывает сколько воды может прокачать насос за минуту. Как определить необходимую производительность насоса? Можно исходить из того, что для нормальной работы смесителя расход должен быть примерно 6 л/минуту. Далее определяем суммарное количество точек водоразбора, которые могут работать одновременно, делаем запас 20%. В результате имеем примерный расчет необходимой производительности насосной станции.

Если для водоснабжения дома обычно хватает производительности насоса 40-60 л/минуту, то для полива участка требуется более производительный насос. Особенно если, полив осуществляется из нескольких точек.

Высота подъема воды или напор – характеристика показывает, на какую высоту насос способен поднять воду, выражается в метрах. Это актуально для многоэтажного дома. Следует отметить, что даже у самых слабых насосов эта величина достаточная для двухэтажного дома.

Максимальная высота всасывания – характеризует максимальную глубину колодца. У большинства насосов эта величина не превышает 8 метров. Если насосная станция подключена к центральному водопроводу и предназначена для повышения давления, то этот параметр можно игнорировать.

Объем гидроаккумулятора влияет на частоту включения насоса. Гидроаккумулятор компенсирует падение давления в системе в пределах установленного давления в блоке автоматики. Чем больше гидроаккумулятор, тем реже включается насос при низких расходах воды. Это продлевает жизнь электродвигателю насоса.

Из дополнительных характеристик следует отметить только максимальное давление, создаваемое насосом. Нормальное давление системы водопровода 2-3 атмосферы. Однако некоторые сантехприборы, например, гидромассаж, требуют для нормальной работы большего давления. Это обстоятельство следует иметь ввиду.

Как правильно выбрать насосную станцию?

Насосная станция для водоснабжения дома

При выборе насосной станции для водоснабжения дома важными характеристиками являются производительность и напор. Первый влияет на возможность одновременного включения нескольких точек водоразбора. Второй на возможности обслуживания многоэтажных зданий.

Если насос эксплуатируется круглый год, то он должен быть установлен в месте где температура не опускается ниже нуля. Обычно насос устанавливают в подвале или непосредственно в кессоне или колодце.


Рис.2. Насосная станция при работе сильно шумит, поэтому ее целесообразно устанавливать в кессоне, вне здания. Однако кессон должен быть утеплен и заглублен, чтобы насосная станция не замерзла зимой. Установка насосной станции в кессон также целесообразно при глубоком залегании воды, так насос будет ближе к водоносному слою, что положительно скажется на его производительности.
Важно обратить внимание на следующий момент. Если насос устанавливается ниже уровня первого этажа, то следует учесть величину перепада высоты первого этажа и места, т.к. может потребоваться насосная станция с большим напором.

Следует отметить, что насосная станция при работе довольно сильно шумит. Поэтому при установке ее в доме следует либо делать звукоизоляцию, либо подбирать модель с пониженным уровнем шума.

Насосная станция для полива участка

Основной особенностью насосной станции для полива участка является больший расход воды, по сравнению с домом. Применяя автоматические орошающие системы, участок поливается весь сразу, т.е. одновременно работает несколько точек водоразбора. Следует учесть, что приборы дождевого полива требовательны к давлению и расходу воды.


Рис.3. Если насосная станция используется для забора воды из водоема, то она обязательно должна быть оснащена механическим фильтром грубой очистки, который предохранит насос от загрязнений, содержащихся в водоеме. Конец заборного шланга должен быть оснащен обратным клапаном.

Остальные характеристики насосной станции для полива участка менее критичны.

Установка и подключение насосной станции

Установку и подключение насосной станции следует начинать с выбора места.

На выбор места влияют следующие критерии:

  • Глубина всасывания воды из колодца. Не должна быть больше 8 м, для большинства насосов. Если глубина до поверхности воды больше, то целесообразно заглубить место установки насоса, либо использовать другую схему доставки воды из колодца.
  • Сезонность работы насоса. Если насосная станция будет работать круглый год, то она должна быть установлена в отапливаемом помещении.
  • Шумность работы насоса не позволяет устанавливать станцию в жилом помещении, либо возникает необходимость звукоизоляции.

Правила подключения насосной станции

Насосная станция подключается просто. К входному отверстию насоса подключается труба из колодца или центрального водопровода, к выходному труба, идущая потребителю. При установке насоса вне зависимости от источника воды следует соблюдать три правила: необходимо устанавливать обратный клапан, не ставить на вход насоса фильтр тонкой очистки, диаметр водозаборной трубы должен соответствовать входному диаметру насоса.

Несмотря на то, что в комплектацию насосной станции входит обратный клапан, часто о нем забывают. Если не устанавливать обратный клапан перед входным отверстием, то при отключении двигателя насосная станция будет сбрасывать давление во входящий водопровод. По этой причине насос будет постоянно работать, что снизит его срок службы. С другой стороны, если полость насоса будет опорожняться, то при каждом запуске насос будет работать в сухую, что так же не допустимо.


Рис.4. К входному отверстию насоса должен быть установлен обратный клапан, он защитит насос от работы на сухую. Важно учесть, что диаметр входной трубы должен быть равен диаметру входного отверстия насоса. К выходному отверстию можно подключать трубу любого диаметра.

Устанавливая фильтры тонкой очистки на водозаборной трубе производительность насоса резко падает. Давление на водозаборе достаточно небольшое, а фильтр является серьезным гидросопротивлением. Поэтому фильтр тонкой очистки следует ставить на выход насоса. Для защиты насоса от примесей следует устанавливать на вход механический фильтр грубой очистки.

Если диаметр трубы водозабора не соответствует входному отверстию насоса, то потерь производительности не избежать. Низкий расход через тонкую трубу, может привести к недостаточному охлаждению насоса и скорой его поломке.

Мы рассмотрели все особенности выбора и установки насосной станции. При выборе насосной станции важно обратить внимание на производительность и напор, желательно сделать небольшой запас. Если выбор был сделан правильно не будет перебоев подачи воды. При установке насосную станцию следует расположить как можно ближе к источнику воды, а также предусмотреть фильтр механической очистки и обратный клапан. Они защитят насос и продлят срок его службы. При правильном выборе и установке насосная станция прослужит долгие годы не требуя профилактики или ремонта.

Обвязка насосной станции своими руками. Схема подключения

Надеемся, что ознакомившись с этой несложной инструкцией, Вам не составит труда подключить насосную станцию самостоятельно или проконтролировать работу тех, кто занимается ее монтажом.

Насосные станции могут работать в нескольких направлениях:

  • Подача воды из скважины или колодца
  • Подача воды из накопительной емкости
  • Повышение давления в трубопроводе


Несмотря на разнообразные варианты использования, монтаж (или обвязка) этого насосного оборудования во всех этих случаях схож.


Выбор места размещения


Первое, что необходимо сделать- это определить место, где будет располагаться насосная станция. Оно может быть как внутри дома, так и снаружи (например, кессон).

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8−9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Если насосу «не хватает» небольшого расстояния, то его можно установить в кессон (в случае со скважиной), или соорудить «полочку» в колодце, на которой надежно будет установлена насосная станция.


Условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C. Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации. В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

В отдельно стоящем помещении. Это, можно сказать, вообще идеальный вариант, с помощью которого может быть выполнена установка насосной станции в скважину или колодец — это одновременно и защита от погодных условий, и комфортная эксплуатация. Единственным недостатком может являться то, что будут возникать незначительные вибрации по трубам.


Подключение насосной станции


Начнем с комплектующих, которые будут необходимы для подключения насосной станции:

— Напорно-всасывающий шланг. Он применяется в случаях заборы воды из скважины, колодца или емкости (он позволяет не делать отверстие в бочке, а просто закинуть в нее шланг и качать воду, тем самым упрощая монтаж). Сам шланг состоит из соединительной муфты с резьбой, которая позволяет присоединить его к насосной станции, непосредственно шланга, а на другом его конце располагается обратный клапан и фильтр-сетка.

Это самый простой тип подключения, ведь для того, чтобы пользоваться водой, остается только подсоединить насосную станцию к Вашей системе водоснабжения.

Предусматривается и слив системы, и разводка воды на несколько участков. Такой способ подключения позволит слить воду из системы, если Вы не будете ей пользоваться, что актуально в зимний период.


Пуск насосной станции

Прежде чем приступать к запуску системы, необходимо проверить исправность и соответствие всех элементов, отрегулировать давление воздуха в гидроаккумуляторе. После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе). Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).>

Посмотреть насосные станции в Теплосим.ру ->

 02.03.2019

Перейти к списку новостей
Продолжить

эл схема, фото, видео инструкция

Важным этапом в обустройстве частного дома является обеспечение постройки водопроводом. В этом процессе могут быть задействованы схемы с участием насосов различных типов. Одним из популярных вариантов разводки является применение для подачи воды поверхностного насоса для скважины.

С подачей жидкости с небольшой глубины он справляется максимально эффективно. Этому способствует достаточное количество положительных характеристик аппарата. Подключение такого насоса к скважине часто занимает меньше времени, чем работа с погружными моделями.

Применение в бытовых условиях

Тип поверхностных насосов для скважины относится к сравнительно недорогим, но при этом достаточно надежным устройствам для обеспечения водой дачного домика. Использовать данные агрегаты с глубоким забором воды не удастся в силу конструкционных особенностей, однако, поверхностные насосы для воды при вытяжке с горизонтов 7-10 метров эксплуатируются с высоким КПД.

Повысить продуктивность у поверхностных насосов удастся с помощью дополнительного узла – эжектора, встроенного в аппарат.

Поверхностные насосы для скважины на воду являются актуальными для тех домохозяйств, у которых близко расположены такие типы водоемов:

  • скважина первого водоносного горизонта;
  • бытовой колодец;
  • искусственный водоем;
  • естественный водоем.

Модели с небольшой производительностью эксплуатируются в основном в качестве оросительной техники. Чтобы запитать дом частным водопроводом, используют более мощные аппараты.

Плюсы эксплуатации

Преимущества монтажа насосов поверхностных самовсасывающих для скважины заключаются в таких качествах:

  • обеспечивается свободный доступ для настроек;
  • при необходимости легко проводить ремонт, не затрачивая усилия на демонтаж;
  • работа аппарата находится под визуальным контролем;
  • в случае замены насоса на аналог нет нужды в перестройке всей схемы водопровода.

Кроме этого, конструкция аппарата в большинстве случаев позволяет многие работы по ремонту и обслуживанию проводить самостоятельно.

ВИДЕО: Правильное обустройство водонапорной системы

Монтаж насосной станции

Эффективное автономное водоснабжение удастся получить при установке дополнительных элементов. С помощью них и насоса получится сформировать полноценный рабочий модуль – насосную станцию.

Принцип работы станции по водоснабжению дома из скважины

В обязательном порядке в схеме применяется гидравлический бак и реле давления. Электрореле в автоматическом режиме запускает и останавливает насос в следующих ситуациях:

  • уровень воды в баке опустился ниже установленной отметки;
  • емкость в достаточной степени наполнена водой.

Подобная схема подключения насосной станции к скважине позволяет исключить холостую работу гидравлического аппарата. Данное решение значительно продлевает ресурс эксплуатации поверхностного насоса.

Включение в схему гидравлического бака минимизирует влияние гидроударов, возникающих при старте прокачки, что позитивно влияет на магистральные узлы водопровода и систему в целом.

Контролировать давление в трубопроводе помогает вмонтированный в магистраль манометр. При подключении готовой насосной станции к водопроводу данный измерительный прибор практически всегда идет в комплекте с ней. Самостоятельная сборка поверхностного насоса и отдельных элементов в насосную станцию приводит в большинстве случаев к такому же результату, как и монтаж готовой станции в разработанную схему, но обходится немного дешевле.

В специализированных гидравлических аккумуляторах вмонтирована резиновая мембрана. Она поддерживает давление в системе во время закачки. При заполненной емкости резина натягивается, а во время опустошения натяг спадает.

С этой статьей читают: Насосная станция или погружной насос

Куда ставится насос

Поверхностный прибор

Нельзя пренебрегать таким важным аспектом, как выбор места для насоса. Во время данного процесса понадобится воспользоваться следующими критериями выбора:

  • максимальное сближение заборного аппарата с водой позволит обеспечить стабильность процесса подачи жидкости в систему;
  • необходимо обязательно провести укрытие насосной станции, расположив ее в отведенном помещении или бункере;
  • укрытие оснащается качественной вентиляцией, такой подход снижает риски возникновения коррозионных очагов на металлических поверхностях;
  • в бункере либо помещении формируется достаточное пространство для проведения ремонтных, наладочных или других типов работ с насосным оборудованием;
  • локализованная зона для насоса оснащается шумоизоляцией, чтобы обеспечить комфортное совмещение с жилой зоной.

Уберечь аппаратуру от негативных внешних факторов удастся при помощи установки насосной станции в таких условиях:

  • подготовленный короб из деревянных щитов;
  • выкопанная яма, обустроенная изнутри кирпичной кладкой;
  • полость с бетонными трубами;
  • строение или комната, выделенная под котельную, расположенные невдалеке от источника воды.

Необходимо обеспечить надежную защиту от перемерзания техники. Если не предполагается эксплуатировать аппаратуру в зимний период, то рекомендуется отключить насос от системы и переложить его на хранение в сухое теплое помещение.

С этой статьей читают: Установка глубинного насоса в скважину – что надо знать

Алгоритм проведения работ

Правильное подключение аппаратуры зависит от того, какая используется схема подключения насоса для скважины. В большинстве случаев используется следующая пошаговая инструкция:

  • Перед тем, как подключить насосную станцию к скважине и водопроводу, ее необходимо надежно зафиксировать крепежными шпильками или монтажными болтами. Это минимизирует влияние вибрационного эффекта.

  • На входной патрубок монтируется шланг для дренажного насоса 32 мм диаметром, имеющий с обратной стороны вмонтированный фильтр грубой очистки и обратный клапан.
  • Подающий патрубок монтируется с магистральными трубами, направленными к домостроению.
  • Гидравлическую часть с обратным клапаном заглубляют в жидкость под небольшим углом.

Подключение станции на примере насоса «Джилекс»

  • В систему заливают воду, используя для этой процедуры установленное производителями технологическое отверстие. Нельзя допускать попадания воздуха внутрь, а оставшийся воздух выдавливается объемом воды.
  • Проводится подключение напорной части, с применением разводки по домостроению. Заливную пробку завинчивают и корректируют уровень давления в гидроаккамуляторе, докачав/стравив воздух в определенной полости.
  • Если все этапы проведены правильно, то систему подключают к электричеству. Насос докачает жидкость в гидроаккумулятор и полости системы. При достижении давления в магистралях значения в 1,5-3,0 атм. происходит автоматическое выключение насоса.
  • Осуществляется контроль с помощью открытия крана в доме.

При использовании оборудования зимой его необходимо качественно утеплить

Когда давление в кране не ответствует заявленному в паспорте насосной станции или расчетному значению при самостоятельном монтаже, то потребуется провести корректировочные работы с реле.

Проверка работы системы

Перед тем, как запустить в работу только что подключенный насос, его необходимо проверить, для чего в заливное отверстие наливают воду до упора. Вода должна полностью закрыть сам насос и все магистрали. Сразу же фиксируется давление в системе и заодно гидроаккумуляторе.

Категорически запрещено запускать в работу погружной насос без воды.

Если давление ниже заявленной производителем нормы, необходимо его подкачать, после чего включить прибор в сеть. Фиксируйте показатели давления и смотрите на наличие течи. В идеале прибор должен быть сухим. Если есть протечки или неисправен сам прибор, его нужно вернуть, так как самостоятельный ремонт в период действия гарантийного срока это причина отказать в возврате товара, даже если это был заводской брак.

Если оборудование исправно, работает четко, нет протечек, можно перейти к настройке автоматики, для чего в емкость наливаете воду и наблюдаете, как насос ее откачивает и как отключается после того, как емкость опустошена. Снова набираете, после чего насос должен включиться в работу автоматически.

ВИДЕО: Установка глубинного насоса в скважину самостоятельно. Что для этого необходимо


Руководство по установке канализационного насоса

| 6 простых шагов

Вы провели исследование и выбрали идеальную насосную станцию ​​в комплекте для своего объекта. Великолепно, теперь пора его установить. Это может показаться сложной задачей, но если ее выполняет квалифицированный персонал — например, наземные рабочие или строители на вашем участке — это относительно простая и понятная процедура.

Пошаговое руководство по установке канализационной насосной станции

  1. Выберите подходящее место

Ваша комплектная насосная станция должна быть установлена ​​где-то ниже уровня земли — вы должны тщательно продумать ее точное местоположение.Важно предусмотреть возможность падения дренажа участка, и перед тем, как начать копать, вы всегда должны проверять наличие подземных труб, кабелей и служебных каналов.

Если резервуар необходимо разместить под дорогой или пешеходной дорожкой, потребуются дополнительные приспособления, такие как дежурная крышка люка, и их следует приобрести до начала установки.

  1. Выкопать проем

Следующим шагом будет выкопать яму под вашу насосную станцию.Это должно быть примерно на 500 мм глубже, чем общая длина резервуара. Если выкапывают его вручную, необходимо укрепить боковые стороны, чтобы предотвратить соскальзывание земли. Если копать с помощью машины, они должны быть укреплены для устойчивости. В любом случае может потребоваться водоотливной насос для слива грунтовых вод.

  1. Подготовка раскопок

Затем поместите слой чистого хардкора в основание котлована. Обычно его толщина должна составлять 200 мм, но при хороших грунтовых условиях достаточно и всего, что превышает 50 мм.Покройте твердый слой слоем бетона (минимальная толщина 25 и 150 мм), утрамбуйте и хорошо закрепите.

  1. Установить бачок

Теперь вы готовы начать фактическую установку. Медленно опустите бак комплектной насосной станции для сточных вод на влажное основание, чтобы ножки или молдинги вошли в бетон. Важно убедиться, что все трубы и соединения расположены правильно. Если входной патрубок находится на расстоянии менее 800 мм от основания резервуара, его следует подключить на этом этапе.

  1. Закрепите бак на месте

После того, как он будет установлен, наполните резервуар водой (на глубину 700 мм) и закрепите на месте с помощью бетона класса 25. Его следует равномерно вылить по периметру резервуара — до высоты примерно 600 мм и толщины 100 мм — и встряхнуть, чтобы удалить любые пустоты.

Подсоедините все трубопроводы к насосной станции в комплекте и засыпьте его бетоном сорта 25, следя за тем, чтобы резервуар всегда оставался идеально ровным.

  1. Выполните окончательные соединения

Завершающий этап — электромонтаж. Дайте бетону достаточно времени, чтобы застыть и удалить всю воду из резервуара. Затем вы можете установить насосы и поплавковые выключатели, расположить панель управления и выполнить окончательные электрические подключения.

Компания JT Pumps предлагает профессиональные услуги по электромонтажу и вводу в эксплуатацию, чтобы помочь в этом процессе. Мы проверим все соединения, убедимся, что ваша новая комплектная насосная станция для сточных вод работает правильно, и можем выдать для вас акт подключения и ввода в эксплуатацию.

Свяжитесь с нами, чтобы получить дополнительную помощь при установке

Если вы все еще не знаете, как установить комплектную насосную станцию ​​ , вы можете связаться с нами в любой момент — наша команда является экспертом в этой области. Они с радостью ответят на любые вопросы по процедуре установки и могут помочь организовать ваш визит к электромонтажу и вводу в эксплуатацию.

Просто позвоните нам по телефону 0844 414 500 или отправьте электронное письмо по адресу [email protected] Вы также можете заполнить нашу онлайн-форму для связи, и мы ответим на ваше сообщение в кратчайшие сроки.

% PDF-1.3 % 396 0 объект > эндобдж xref 396 99 0000000016 00000 н. 0000002331 00000 п. 0000003385 00000 н. 0000003559 00000 н. 0000003626 00000 н. 0000003715 00000 н. 0000003861 00000 н. 0000004044 00000 н. 0000004172 00000 п. 0000004280 00000 н. 0000004329 00000 н. 0000004396 00000 н. 0000004445 00000 н. 0000004512 00000 н. 0000004680 00000 н. 0000004783 00000 н. 0000004934 00000 п. 0000005064 00000 н. 0000005183 00000 п. 0000005298 00000 н. 0000005420 00000 н. 0000005572 00000 н. 0000005716 00000 н. 0000005859 00000 н. 0000005977 00000 н. 0000006136 00000 н. 0000006276 00000 н. 0000006379 00000 п. 0000006488 00000 н. 0000006623 00000 н. 0000006749 00000 н. 0000006869 00000 н. 0000006993 00000 п. 0000007176 00000 н. 0000007337 00000 н. 0000007562 00000 н. 0000007877 00000 н. 0000008004 00000 н. 0000008146 00000 п. 0000008274 00000 н. 0000008410 00000 п. 0000008540 00000 н. 0000008671 00000 н. 0000008815 00000 н. 0000008966 00000 н. 0000009150 00000 н. 0000009320 00000 п. 0000009424 00000 н. 0000009533 00000 п. 0000009671 00000 п. 0000009807 00000 н. 0000009927 00000 н. 0000010089 00000 п. 0000010196 00000 п. 0000010302 00000 п. 0000010436 00000 п. 0000010595 00000 п. 0000010732 00000 п. 0000010848 00000 п. 0000011006 00000 п. 0000011132 00000 п. 0000011301 00000 п. 0000011438 00000 п. 0000011543 00000 п. 0000011662 00000 п. 0000011783 00000 п. 0000011902 00000 п. 0000012021 00000 п. 0000012142 00000 п. 0000012259 00000 п. 0000012350 00000 п. 0000012507 00000 п. 0000012644 00000 п. 0000012772 00000 п. 0000012895 00000 п. 0000012993 00000 п. 0000013169 00000 п. 0000013280 00000 п. 0000013387 00000 п. 0000013530 00000 п. 0000013659 00000 п. 0000013762 00000 п. 0000013823 00000 п. 0000013931 00000 п. 0000014040 00000 п. 0000014150 00000 п. 0000014209 00000 п. 0000014344 00000 п. 0000014405 00000 п. 0000014525 00000 п. 0000014740 00000 п. 0000015416 00000 п. 0000015682 00000 п. 0000015904 00000 п. 0000016452 00000 п. 0000052229 00000 п. 0000077761 00000 п. 0000002500 00000 н. 0000003363 00000 н. трейлер ] >> startxref 0 %% EOF 397 0 объект > эндобдж 493 0 объект > транслировать HSkHa ~] Ftrfvm9 \ f: # A% Et ~! JL.? 2 — + # 2! 3t ​​\ `_ /}

Руководство по проектированию гидравлических систем: Компоненты насосной станции

Якорь: # i1013337

Раздел 2: Компоненты насосной станции

Якорь: # i1013342

Обзор компонентов

Полное обсуждение конструкции и спецификации насоса станция выходит за рамки данного руководства.Однако этот раздел пытается привлечь внимание проектировщика к различным компонентам и соображения для этих компонентов. Соответствующий дизайн специалисты по контролю, электрическому, механическому и структурному компоненты насосной станции должны быть проконсультированы на ранней стадии принятия решения процесс. Распространенным эталоном при проектировании насосных станций является FHWA. Циркуляр по гидротехнике № 24 ( HEC-24).

При работе с насосной станцией необходимо учитывать следующее. дизайн:

    Якорь: #FQMHIEGE
  • Недвижимость — все насосная станция обычно занимает больше места, чем просто насосы и мокрый колодец или отстойник. Другие необходимые части станции включают: электрическая служба, системный контроллер, центр управления двигателями шкафы, которые должны быть в отдельном, сухом помещении, и резервное питание поколение.Другие соображения могут быть на месте хранения и парковки. Обязательным условием является доступ для обслуживания насосов и резервный генератор; не только доступ к персоналу, но и возможность и место для перевозки подходящих транспортных средств и оборудования, такого как стреловой кран вынуть насосы, генератор и электрические шкафы в ремонт или замена.
  • Якорь: #MFSEKGHK
  • Расположение — Колодцы и насосы не могут должны быть в том же месте, что и диспетчерская.Пример это комплект скважин с погружными насосами и отводящими трубами расположен в широкой средней части депрессивного участка межгосударственного шоссе. Пост управления с электроснабжением, резервный генератор, центр управления двигателем, а схема управления расположена вдоль фасада дорога из депрессивного участка и подальше от заглубленных или надземных коммунальные услуги.
  • Якорь: #GQEENEMH
  • Мокрая скважина — Мокрая скважина принимает приток ливневой воды перед откачкой. Он также должен быть разработан с стеллаж для сбора мусора, место для сбора осадка без уменьшение проектной производительности, и отстойник для снятия днища хранение ниже уровня основного насоса.
  • Якорь: #HKGKMMLG
  • Электрооборудование — Соответствующее электрическое обслуживание насосной станции обычно составляет 277/480 вольт, трехфазный переменный ток.Для типовой насосной станции в состав электрооборудования входят: большие металлические шкафы для учета электроэнергии, главный выключатель, переключатель для отключения станции от электросети, когда резервный генератор питает станцию, а электрическое распределение панель. Детали электрооборудования — это провинция. инженера-электрика.Однако руководитель проекта должен понимать что зазоры и воздушное пространство вокруг электрооборудования не параметры; это обязательные требования безопасности, которые могут увеличиваться площадь основания насосной станции, но нельзя игнорировать.
  • Якорь: #MIGKHNLK
  • Standby Power — нормальный источник ожидания. мощность — дизельный или газовый двигатель / генераторная установка.Топливо ячейки не подходят для насосных станций из-за многочасового время запуска, которое им требуется. Аккумуляторная технология улучшается до точка, где солнечная или ветровая энергия может стать жизнеспособной. Для насоса TxDOT станции, двигатели, работающие на природном газе, следует рассматривать дизель. Дизель является более эффективным топливом, что позволяет снизить его двигатель чем на природном газе, но у дизеля много других проблем.Современный дизельное топливо предполагается использовать в течение нескольких месяцев с момента производства. Дизельное топливо, которое длительное время находится в сборном баке, находится на риск гелеобразования, особенно если топливо подогревается во время месячных или еженедельный плановый тестовый запуск агрегата. Сидя дизельное топливо есть также очень подвержены загрязнению атмосферой влагой. Природный газ не подвержен загрязнению или разрушению в трубопровод.Разрушительные штормы, которые могут вызвать завалы дорог и проблемы с доставкой обычно не мешают доставке природного газа.
  • Якорь: #JOILNKMG
  • Насосы-Выбор насоса зависит от станции компоновка, необходимая производительность насоса, глубина мокрой скважины и обслуживание насоса соображения. Выбор насоса включает размер, тип и количество насосов.На насосных станциях ведомственных в основном используются вертикальные винтовые и погружные насосы. Размеры насоса обычно выбираются использовать несколько насосов вместо одного насоса подходящего размера. Насосы меньшего размера обычно дешевле покупать и эксплуатировать, и с несколькими насосами потеря одного не приведет к отключению всего насосная станция. Один большой насос, скорее всего, будет работать в течение длительного времени. проблемы с обслуживанием из-за частого запуска, необходимого для решения вытекает из более мелких событий.Отстойник — насос гораздо меньшего размера, обычно предназначены для обработки небольшого количества мусора или погрузки мусора без сбоев.
  • Якорь: #KELFJLHK
  • Motors-Pump Двигатели для ведомственного насоса станции обычно представляют собой трехфазные электродвигатели на 480 вольт. Тем не мение, конкретное выбранное напряжение зависит от мощности, доступной от коммунальное предприятие и какие комбинации насос-двигатель коммерчески доступный.Размер каждого двигателя зависит от размера насоса, расхода скорость, напор и рабочий цикл. Гидротехник, уточняющий насосы должны работать вместе с инженером-электриком, указав двигатели и система управления для обеспечения совместимости компонентов.
  • Якорь: #NUNNHJFM
  • Системы управления и связи — The система управления насосной станцией — это больше, чем датчик и электрическая схема для включения насосов, когда вода в мокром колодце достигает заданного рост.Система управления включает в себя большой шкаф для двигателя. центр управления (MCC) для управления и защиты всех двигателей в станция, отдельные шкафы для частотно-регулируемых приводов (ЧРП) для двигателей насосов или любого двигателя, который, как ожидается, будет работать на скорости менее полной, и отдельный кабинет для программируемого логический контроллер (ПЛК). [ПРИМЕЧАНИЕ: диспетчер светофора — это специализированный ПЛК.] ПЛК контролирует все сигналы и контролирует последовательность работы насосов, включение резервного генератора при необходимо, деактивация, когда событие наводнения прошло, и работа любого ночного охранного освещения. ПЛК может также включать автоматический связь с Округом и / или Офисом технического обслуживания для сообщения статус станции по уровням воды, готовности насосов, коммунальному хозяйству состояние электропитания, состояние батареи резервного генератора, топливо статус, безопасность и другие проблемы центрального офиса.ПЛК может быть интегрированным с ITS, чтобы предупреждать автомобилистов о попадании воды на проезжую часть в случае сильных дождей, превышающих допустимые насосная станция. Дизайн органов управления и коммуникаций также является прерогативой проектировщика электротехники. Однако дизайн зависит от входной информации от проектировщика гидравлики например, производительность мокрой скважины, допустимая производительность насоса, желаемая скорость нагнетания насоса и конкретные коммуникации.
  • Якорь: #FNHFHMEM
  • Control Board — насосная станция должна иметь центральную панель управления для запуска или остановки некоторых процессов и проверка состояния различных компонентов, будь то «работа», «режим ожидания», или «выключено». Кроме того, хотя станцией может управлять система управления (ПЛК или другая), ручное управление для каждого компонента настоятельно рекомендуется для обслуживания и тестирования.Это должно быть разработан инженером-электриком при участии обслуживающего персонала TxDOT.
  • Якорь: #NJPJLNMH
  • Конструкции — конструкция должна соответствовать требованиям для общественной безопасности, правил техники безопасности, местных экстремальных погодных условий, безопасность сайта и операции по техническому обслуживанию. Требования к обслуживанию могут быть большие двери для перемещения оборудования или передвижной крыша для доступа крана.Эстетика и возможность будущего следует также рассмотреть возможность расширения.
  • Якорь: #LFJIEIGL
  • Отводные каналы — Собранные воды обычно сбрасываются в ливневую канализацию, хотя иногда точка сброса — заболоченное место, илистая равнина или ручей. Дизайнер необходимо учитывать, подходит ли место приема для ожидаемая производительность насоса, будет ли она доступна во время паводков, и разрешены ли сбросы паводковых вод из насосной станции.
  • Якорь: #IKNGGMLF
  • Приемочные испытания — приемка полного цикла испытание должно быть успешно выполнено до того, как насосная станция будет принято. Процедура испытания на полную мощность заключается в запуске насосов. на максимальной мощности не менее 6 часов и проверка контроля системы. Во время этой процедуры резервный генератор должен быть используется для питания всей станции не менее 6 часов, что позволит проверить насосы и генератор на полной нагрузке.Разгрузочные каналы могут иметь дивертер или байпас для обратного слива перекачиваемой воды во влажный колодец для поддержания полного цикла испытания.
  • Якорь: #FKJEJEJL
  • Плановое техническое обслуживание — Насосные станции, в отличие от другие гидротехнические сооружения, требующие плановой очистки и обслуживания. Мусорную корзину следует чистить после каждого шторма, а мокрый колодец отстойник необходимо очищать всякий раз, когда осадок достигает заданного значения.Резервный генератор необходимо проверять не реже одного раза в месяц на минимум 30 минут работы. Вся система, включая насосы должны выполняться при полной нагрузке по тому же графику, чтобы гарантировать надежность. Переключатель разряда или байпас из приемочного испытания должен поддерживаться таким образом, чтобы его можно было использовать в плановом техническом обслуживании. ежемесячный тест.

(PDF) Влияние геометрических параметров насосной установки на гидравлические характеристики сборной насосной станции

Energies 2021, 14, 1039 15 из 16

сборная насосная станция, и влияние на два симметричных насоса не было значительным.

то же.

(1). В этом исследовании были определены оптимальные конструктивные параметры для внутренних насосов сборной насосной станции

.Когда L = 0,2 R, S = 0,6 R и H = 0,6

D, гидравлические характеристики сборной насосной станции были лучше.

(2). Изменение L мало повлияло на эффективность двух насосов, но больше

повлияло на равномерность скорости на входе и средневзвешенный угол

скорости в камере рабочего колеса насоса. Когда L = 0,2 R, эффективность двух насосов была наивысшей

, а средневзвешенный угол скорости на входе в камеру рабочего колеса был

наибольшим.Таким образом, рекомендуется L = 0,2 R.

(3). Изменение S мало повлияло на эффективность двух насосов, но оказало большее влияние на равномерность скорости на входе и средневзвешенный угол

на камеру рабочего колеса. При S = ​​0,6 R равномерность скорости на входе в камеру рабочего колеса

была максимальной. Таким образом, рекомендуется S = 0,6 R.

(4). Изменение H мало повлияло на эффективность двух насосов, но больше

повлияло на равномерность скорости на входе и средневзвешенный угол

двух камер рабочего колеса.При H = 0,6 D скорость воды около входа насоса

была ниже, но при H = 0,9 D скорость на входе насоса была выше. С учетом расхода насосной станции

скорость придонной воды должна достигать начальной скорости примесных частиц

. Если высота подвеса насоса слишком велика,

, нижняя скорость будет низкой, что не способствует сбросу сточных вод из сборной насосной станции

. Н = 0.Таким образом, рекомендуется 6 D.

Вклад авторов: Численное моделирование CFD, B.Z. и M.W .; Data curation, L.C. и C.X;

Написание — черновик, Б.З .; Написание — просмотр и редактирование, L.C. Все авторы прочитали и согласились с опубликованной версией рукописи

Финансирование: это исследование было поддержано Национальным фондом естественных наук Китая (грант

№ 51779214), Пик план шести талантов в провинции Цзянсу (грант № .2015-JXQC-007), провинция Цзянсу

333 проект по обучению талантов высокого уровня, Цзянсу Запланированные проекты для постдокторских исследований Фонды

(грант №1701189B), проект, финансируемый приоритетной академической программой развития высших учебных заведений провинции Цзянсу

(PAPD) и ключевой проект технологии водных ресурсов в провинции Цзянсу

, Китай (гранты № 2019014 и № 2020027).

Конфликт интересов: Авторы заявляют об отсутствии конфликта интересов.

Список литературы

1. Ван, Ю. Исследование проектирования городской подземной насосной станции сточных вод. Магистерская работа, Университет Чжэцзян

, Чжэцзян, Китай, 2005 г.

2. Лю, Р.Х. Исследование гидравлических характеристик и оптимальной конструкции погружной насосной системы. Магистерская работа, Университет Янчжоу

, Янчжоу, Китай, 2010 г.

3. Гу, Ю.Д .; Pei, J .; Yuan, S.Q .; Чжан, Дж. Ф. Модель давления для полости ротора и статора: приложение к центробежному насосу с регулируемой скоростью

с экспериментальной проверкой. J. Fluids Eng. 2020, 142, 101301.

4. Jiao, W .; Zhang, D .; Wang, C .; Cheng, L .; Ван Т. Нестационарный численный расчет наклонной затопленной струи.Энергия 2020, 13,

4728.

5. Zhang, D .; Jiao, W .; Cheng, L .; Xia, C .; Чжан, Б .; Luo, C .; Ван, К. Экспериментальное исследование процесса эволюции крыши-

прикрепленного вихря закрытого отстойника. Обновить. Энергия 2021, 164, 1029–1038.

6. He, X .; Zhang, Y .; Wang, C .; Zhang, C .; Cheng, L .; Chen, K .; Ху Б. Влияние критической шероховатости стенок на производительность двухканального насоса для сточных вод

. Энергия 2020, 13, 464.

7. Ван, Х.; Long, B .; Ян, Й .; Xiao, Y .; Ван, К. Моделирование влияния изменения угла входа на производительность погружных скважинных насосов

. Int. J. Simul. Модель. 2020, 19, 100–111.

8. Sweeney, C.E .; Старейшина, R.A .; Хэй Д. Опыт проектирования насосно-отстойников: Резюме. J. Hydraul. Div. 1982, 108, 361–377.

9. Иверсен, Х. Исследования требований к погружению насосов с высокой удельной скоростью. Пер. ASME 1953, 75, 635.

10. Сакаи, Х. Руководство по проектированию насосных станций.Jpn. Доц. Agric. Англ. Enterp. Токио 1991, 1, 304–307.

11. Фрейзер, В. Гидравлические проблемы, встречающиеся в водозаборных сооружениях вертикальных насосов для мокрого карьера, и способы их решения.

Пер. ASME 1953, 75, 643–652.

Насосные и подъемные станции для сточных вод от систем контроля загрязнения

Канализационные / канализационные подъемные станции, также называемые насосными станциями, используются для перекачки сточных вод или сточных вод с более низкой на более высокую отметку, особенно там, где высота источника недостаточна для силы тяжести поток и / или когда использование гравитационного транспорта приведет к чрезмерным земляным работам и более высоким затратам на строительство.

PCS предоставляет подъемные станции из стали, стекловолокна и бетонных блоков (бетон — это другие) и ТОЛЬКО мощностью до 5 лошадиных сил и 4-дюймовым выпуском.

Насосная станция сточных вод может использоваться в целях экономии или для устранения неадекватных гидравлический напор, когда очевидно, что никакое другое решение нецелесообразно. Например, может быть более экономичным использовать насосную станцию ​​для сточных вод, чтобы перекачивать или поднимать сточные воды через гребень и пропускать их самотеком на очистные сооружения или поднимать сточные воды для прохождения через систему очистки сточных вод самотеком.

Эти агрегаты, часто называемые подъемными станциями, обычно изготавливаются в виде собранных на заводе комплектных систем. К ключевым элементам насосных или подъемных станций относятся приемный колодец для очистки сточных вод (колодец), оборудованный подъемными насосами и трубопроводом с клапанами, распределительная коробка и панель управления оборудованием с системой сигнализации.

ПОДЪЕМНЫЕ СТАНЦИИ ДЛЯ ПОГРУЖНЫХ СТОЧНЫХ ВОД

Подъемная станция погружного типа может использоваться на установках с низким расходом и низким напором.Для этого применения доступны насосы двух типов: насосы-измельчители и насосы для перекачки твердых частиц.

Правильно спроектированный мокрый колодец необходим для эффективной и бесперебойной работы насоса или подъемной станции. Цель мокрого колодца — обеспечить возможность автоматической работы подъемной станции с простым управлением. Не рекомендуется использовать мокрый колодец для каких-либо других целей, например, резервуара для сточных вод. Влажный колодец должен быть как можно меньше, чтобы минимизировать время задержания сточных вод.Если сточные воды остаются во влажном колодце слишком долго, может возникнуть септическое действие. Тем не менее, мокрый колодец должен быть достаточно большим, чтобы исключить чрезмерный запуск и остановку насоса подъемной станции.

Преимущества погружных подъемных / насосных станций заключаются в том, что они обычно дешевле, чем сухоблочные станции, и работают без частого обслуживания насосов. Погружные подъемные / насосные станции обычно не включают в себя большие надземные конструкции и имеют тенденцию сливаться с окружающей средой.

НАСОС И СРОК СЛУЖБЫ ПОДЪЕМНОЙ СТАНЦИИ

По большей части, заказчик может ожидать ожидаемый срок службы стальных подъемников от 15 до 20 лет или более. В большинстве случаев этого более чем достаточно, поскольку ожидаемые скорости потока обычно рассчитаны только на десять лет расширения. Стальные подъемные станции покрыты эпоксидной краской с высоким содержанием твердых частиц и дополнительно защищены анодами для предотвращения катодного воздействия.

Если требуется бетонная конструкция (не предоставленная PCS), PCS может предоставить комплект оборудования для установки в бетонную конструкцию в полевых условиях подрядчиком по установке.

9VAC25-790-380. Перекачка сточных вод.

Артикул 2
Канализационные насосные станции

A. Особенности. Насосные станции для сточных вод должны располагаться как можно дальше от существующих или предполагаемых застроенных жилых районов, и должна быть обеспечена всепогодная дорога. Станции должны иметь соответствующую зону контролируемого или ограниченного использования вокруг них. В таких зонах следует предотвращать использование в жилых помещениях или деятельность человека с высокой плотностью населения или деятельность, связанную с приготовлением пищи.Условия для контроля шума и контроля запаха, а также архитектурный проект станции должны соответствовать требованиям площадки. Площадки для станций должны быть достаточного размера для будущего расширения или добавления, если применимо. Все механическое и электрическое оборудование, которое может быть повреждено или выведено из строя в результате контакта с водой или погружения в воду (двигатели, оборудование управления, воздуходувки, переключатели, подшипники и т. Д.), Должно быть физически расположено выше 100-летнего воздействия наводнения / волнения или защищено иным образом. от 100-летнего ущерба от наводнений / волн.Все станции должны быть спроектированы таким образом, чтобы они оставались полностью работоспособными во время 25-летнего паводка / воздействия волн.

1. Там, где может возникнуть необходимость перекачивать неочищенные (неочищенные) или осевшие сточные воды перед удалением песка, особое внимание следует уделить конструкции мокрого колодца. Нагнетательный трубопровод должен быть спроектирован таким образом, чтобы предотвратить оседание песка в нагнетательных линиях, когда насосы не работают.

2. Должно быть предусмотрено не менее двух насосных агрегатов. Если предусмотрено два агрегата, каждый должен быть способен обрабатывать потоки, превышающие ожидаемый максимальный поток или как минимум в 2-1 / 2 раза превышающий средний расчетный поток, в зависимости от того, что больше.Если предусмотрено три или более агрегата, они должны быть спроектированы с учетом фактических условий потока и должны иметь такую ​​производительность, чтобы при отключении любого одного агрегата оставшиеся агрегаты были способны обрабатывать максимальный поток сточных вод или минимум 2. -1/2 среднего расчетного расхода, в зависимости от того, что больше. Если ожидается, что станция будет работать с расходом менее чем в два раза превышающим средний расчетный расход в течение продолжительного периода времени, в проекте должны быть учтены меры, принимаемые для предотвращения заражения из-за длительного времени выдержки неочищенных сточных вод в мокром колодце.

3. Насосные станции очистных сооружений должны быть спроектированы таким образом, чтобы сточные воды поступали на очистные сооружения примерно с той же скоростью, что и на насосной станции. Должно быть предусмотрено не менее двух насосных агрегатов. Насосные станции очистных сооружений — это те станции, которые сбрасывают в очистные сооружения без рассеивания потока через систему самотечного сбора. Если используются только два насосных агрегата, они должны иметь регулируемую скорость и размер, чтобы насосы обеспечивали от 1/2 до 2-1 / 2-кратного среднего расчетного расхода или максимального расхода, в зависимости от того, что больше, за исключением случаев выравнивания расхода. используется в соответствии с данной главой.Если насосы постоянной скорости должны использоваться без выравнивания, либо (i) не менее трех насосов, каждый из которых имеет производительность примерно в 1-1 / 4 раза больше среднего расчетного расхода, либо (ii) два насоса, каждый из которых имеет производительность примерно При необходимости для передачи максимального потока должен быть предусмотрен 1-1 / 4-кратный средний расчетный расход, при этом производительность третьего насоса в 2-1 / 2 раза превышает средний расчетный расход. Для конкретных применений можно использовать многоскоростные насосы вместо насосов с регулируемой скоростью.Эти критерии для притока не будут применяться к таким очистным сооружениям, где предусмотрена возможность удержания на несколько дней, например, в стабилизационных прудах или в аэрируемых лагунах.

4. Насосам, перекачивающим неочищенные сточные воды, должны предшествовать легкодоступные штанговые стойки с чистыми отверстиями, не превышающими 2-1 / 2 дюйма, если не используются пневматические эжекторы или не установлены специальные устройства для защиты насосов от засорения или повреждения. Если размер установки оправдывает себя, рекомендуется использовать механически очищенную решетку с измельчителем или устройством для измельчения.Если экраны расположены под землей, должны быть предусмотрены удобные условия для работы с экранами. Для более крупных или более глубоких станций предпочтительны дублирующие блоки защиты надлежащей мощности. Перед насосами, перекачивающими неочищенные сточные воды, могут потребоваться перехватчики или разделительные бассейны.

5. Насосы, в которых твердые частицы проходят через рабочее колесо (и), должны пропускать сферы диаметром не менее трех дюймов. Насосное оборудование, имеющее встроенные экраны для предотвращения прохождения твердых частиц через рабочее колесо, должно пропускать сферы диаметром не менее двух дюймов.Насосное оборудование, которому предшествует измельчающее оборудование, должно пропускать твердые частицы, выходящие из измельчающего механизма.

6. Насосы должны быть размещены таким образом, чтобы при нормальных условиях запуска они запускались с положительным напором на всасывании, за исключением случаев, предусмотренных для всасывающих насосов. Каждый насос должен иметь индивидуальную всасывающую и всасывающую линии. Конструкция мокрого колодца должна быть такой, чтобы не было турбулентности вблизи водозабора. Диаметр всасывающего и нагнетательного трубопроводов насоса должен быть не менее четырех дюймов, за исключением случаев, когда это позволяет конструкция специального оборудования.Расчетная скорость в трубопроводе насоса не должна превышать (i) шесть футов в секунду во всасывающем трубопроводе и (ii) в нагнетательном трубопроводе — восемь футов в секунду. Все насосы должны иметь линию сброса воздуха на напорном трубопроводе насоса.

7. Клетки управляющих поплавков должны быть расположены так, чтобы на них не влияли потоки, поступающие в мокрый колодец, или всасывание насосов. Поплавковые трубки не допускаются ни во влажный, ни в сухой колодец. Пневматическое управление с пневматическим приводом является предпочтительным для всех насосных станций для сточных вод.Должны быть предусмотрены условия для автоматического переключения используемых насосов (что называется опережающим режимом), если не будет обеспечена надлежащая эксплуатация и техническое обслуживание для защиты от отказа насоса.

8. С целью определения уровней жидкости для аварийных сигналов, высокий уровень жидкости в мокром колодце определяется как уровень сточных вод во влажном колодце выше нормальных рабочих уровней, такой, что либо: (i) резерв сточных вод во входящем может произойти канализация, или (ii) может произойти переполнение, или (iii) может потребоваться активация резервного насоса (ов).В случае дуплексной насосной станции с ограниченным объемом мокрого колодца схема аварийной сигнализации должна включать активацию во время одновременной работы обоих насосов, инициируемую при запуске второго чередующегося насоса (называемого запаздывающим насосом).

9. Соответствующие запорные клапаны должны быть размещены на каждой всасывающей и нагнетательной линиях каждого насоса для нормальной изоляции насоса. На каждой напорной линии между запорным клапаном и насосом должен быть установлен обратный клапан. На всасывающей стороне всасывающих или погружных насосов нет необходимости размещать запорный клапан.Периодические проверки клапанов должны быть предусмотрены в программах текущего обслуживания.

10. Системные насосные станции должны иметь возможность установки расходомеров при необходимости. Следует рассмотреть возможность установки таких устройств на насосных станциях системы, расход которых может повлиять на правильную работу очистных сооружений.

11. Надлежащее освещение для всей насосной станции должно быть обеспечено в соответствии с VOSH и другими применимыми нормами и стандартами.

12. Насосные станции должны быть спроектированы в соответствии со строительными нормами штата и с тем, чтобы свести к минимуму неблагоприятные последствия вандализма. Насосные станции должны быть оборудованы надежным внешним выключателем, расположенным над уровнем земли, где это возможно.

B. Вентиляция должна быть обеспечена в соответствии с требованиями VOSH и должна соответствовать данной главе для замкнутых пространств внутри насосных станций в течение всех периодов, когда станция обслуживается людьми. Если насос постоянно установлен под землей, требуется механическая вентиляция, которая должна быть устроена таким образом, чтобы независимо вентилировать сухой колодец.

1. Как минимум, вентиляция мокрого колодца должна осуществляться с помощью вентиляции с надлежащей сеткой, конец которой должен быть повернут вниз или снабжен «грибовидной» крышкой. Вентиляционное отверстие должно быть не менее четырех дюймов в диаметре. Если экраны или механическое оборудование, которые могут потребовать периодического обслуживания и осмотра, расположены во влажном колодце, то они должны механически вентилироваться во время доступа обслуживающего персонала.

2. Не должно быть взаимосвязи между вытяжным потоком влажного колодца и системами вентиляции сухого колодца.В ямах глубиной более 15 футов желательно иметь несколько входов и выходов. Заслонки не должны использоваться на вытяжных или свежих воздуховодах, и необходимо избегать мелких сеток или других препятствий в воздуховодах, чтобы предотвратить засорение. В климатических условиях, где чрезмерная влажность или низкая температура являются проблемами, следует рассмотреть возможность установки автоматического оборудования для обогрева и осушения.

3. Выключатели для работы вентиляционного оборудования должны иметь маркировку и удобно располагаться над уровнем земли и возле входа в насосную станцию.Следует также уделить внимание автоматическому контролю, в котором используется прерывистый режим работы. Привод вентилятора должен быть изготовлен из неискрящего материала в соответствии с применимыми нормами и стандартами.

4. Там, где может возникнуть проблема тепловыделения от двигателей насосов, следует рассмотреть возможность автоматического охлаждения и вентиляции для отвода тепла от двигателя.

5. Вентиляция мокрых колодцев в соответствии с требованиями ВОШ может быть как непрерывной, так и прерывистой. Вентиляция, если она постоянная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев — не менее 30 полных воздухообменов в час.Такая вентиляция должна осуществляться механическими средствами.

С. Водоснабжение. Между любым источником питьевой воды и насосной станцией для сточных вод не должно быть перекрестных соединений, которые при любых условиях могут вызвать загрязнение источника питьевой воды. Любая подача питьевой воды на станцию ​​должна соответствовать условиям, установленным в Правилах водоснабжения штата Вирджиния (12VAC5-590). Если условия не требуют установки одобренного устройства предотвращения обратного потока в зоне пониженного давления на линии подачи воды к насосным станциям, в каждом конкретном случае могут рассматриваться другие одобренные устройства.

Д. Сервис. Должны быть приняты меры для облегчения демонтажа насосов, двигателей и другого оборудования без прерывания работы системы при обеспечении всех необходимых средств безопасности рабочих.

1. В соответствии с требованиями VOSH, должны быть обеспечены подходящие и безопасные средства доступа к сухим колодцам и мокрым колодцам, содержащим оборудование, требующее осмотра или обслуживания. Рекомендуется соблюдение всех применимых требований VOSH и Единых государственных строительных норм и правил. Все лестницы должны иметь нескользящие ступеньки.

2. Если пол сухого или влажного колодца находится более чем на 10 футов ниже входа, особое внимание должно быть уделено таким средствам безопасности, как подъемники с привязью, лестничные клетки, винтовые лестницы или промежуточные площадки. Промежуточные приземления не должны превышать 10 футов вертикальных интервалов.

E. Колодцы мокрые. Правильное проектирование мокрых колодцев имеет важное значение для эффективной работы насосной станции.

1. Мокрые колодцы на основных насосных станциях и в колодцах, расположенных в критических зонах, следует разделить на две секции, должным образом соединенные между собой, чтобы облегчить ремонт и очистку.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
