Как сделать культиватор своими руками – электрокультиватор, как собрать самодельный мотокультиватор, сделать, ходоуменьшитель, чертежи, уменьшитель хода, правильно, редуктор, фрезы, плуг, грунтозацепы, из триммера, колеса, электрический, прицеп, ежики под картофель, для дачи, насадка, мотокосу

Содержание

советы инструкции, ручной рыхлитель Торнадо и Батрак, как изготовить плоскорез и продольник

Культивация – это взрыхления грунта, который ранее уже был обработан, с подрезанием сорняков и прочих вредоносных для урожая растений.

Культивация помогает улучшить водный и воздушный режимы грунта, тем самым повышая его плодородность и возможность посадки на нем сложных и требовательных растений, таких, например, как подсолнух.

Об устройстве

На полях культивация выполняется с помощью специальной техники с необходимым оборудованием, а вот что касается небольших хозяйств и участков, для их обработки можно использовать легкую моторизированную технику, такие культиваторы, как: электрический для дачи, мини культиватор, Лоплош или же ручные культиваторы.

Если говорить про самодельный культиватор ручной для дачи своими руками, сделать его вполне реально.

Его можно изготовить без применения каких-либо особых материалов и инструментов, и сделать это можно за день или пару часов, в зависимости от того, что же именно будет представлять собой будущее изделие – простого ежа с ручкой, или же модификацию старого велосипеда.

Но пользу от такого изделия вы получите однозначно. Это будет ухоженный огород, где одинаково хорошо плодоносят разнообразные культуры, чистый от сорняков с землей, которую легко обрабатывать.

Функционируют такие изделия исключительно при помощи мускульной силы, поэтому никаких затрат на электричество и топливо, тем более обслуживание двигателей и замену деталей не будет.

Все механические части крайне надежны, благодаря своей простоте, а в том случае если их поломка все же произойдет, заменить что угодно будет очень просто – достаточно лишь сделать новую часть из уже имеющихся материалов.

Также, изготовление самодельных ручных культиваторов не требует практически никакого опыта в проектировании или инженерном деле, поскольку состоят в основном из всего нескольких движимых соединений.

Более подробно о ручном культиваторе своими руками смотрите на видео:

Необходимые материалы

Для того, что бы можно было самостоятельно изготавливать разного рода изделия, полезные для обработки огорода, под рукой желательно иметь самые необходимые и часто применяемые материалы. Такие материалы, которые должны быть в любой мастерской это, в первую очередь, сталь.

Чем больше профиля, полосы, прутка и труб из стали буде находиться на хозяйстве, тем проще будет выполнять разнообразные работы, выполнять ремонты и производить полезный инвентарь.

Также, обязательно нужен сварочный аппарат, с помощь которого можно будет быстро и надежно соединять все металлические части.

Это можно делать и с помощью саморезов для металла, но их сфера применения и надежность не сравнимы со сваркой.

Инструкция по сборке

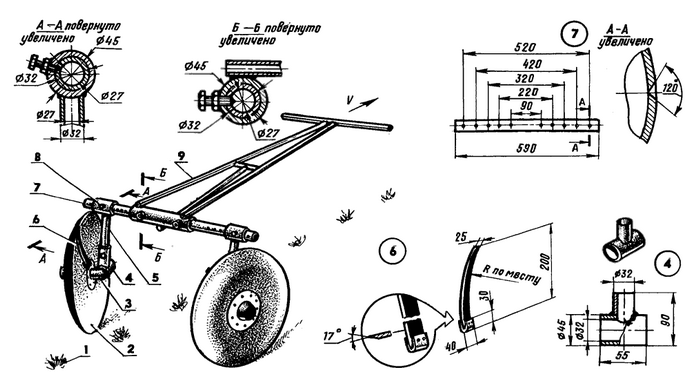

О том, как сделать ручной культиватор своими руками чертежи расскажут не больше, чем понятные слова, поэтому, для того что бы соблюдать порядок сборки и не пропустить несколько полезных советов, о том как изготовить ручной прополочный культиватор своими руками вам стоит внимательно прочитать всю приведенную ниже информацию.

Мастерам с большим количеством опыта она может и не покажется новой, но для тех, кто только приступил к ведению хозяйства, огорода и сада, такие инструкции будут

более, чем полезными.

Здесь вы найдете несколько вариантов решения проблемы быстрой, дешевой и эффективной прополки и культивации участка, доведения его до идеального состояния, с плодородной хорошо дышащей почвой, чистой от сорняков и вредителей.

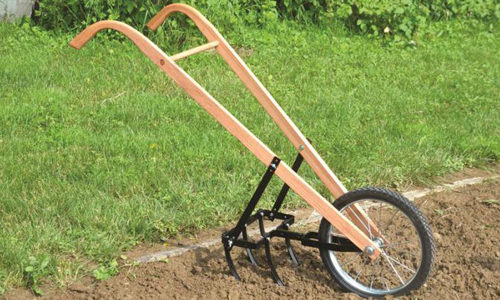

Культиватор для прополки

Прополка между рядами, очень важный в огородничестве процесс. Она помогает разрыхлить грунт, убрать сорняки и позволяет полезным растениям развивать хорошую корневую систему.

И для того, что бы постоянно следить за чистотой огорода и хорошим состоянием грунта, необходим ручной культиватор для дачи для прополки сорняков своими руками.

Наилучшим выбором, в плане модели инвентаря, прекрасно подойдет

ручной культиватор еж своими руками сделать его очень просто, а пользы будет не меньше, чем от мотоблока.

Но, перед тем как пользоваться им, вам стоит помнить, что это устройство, к которому нужно приложить усилий, что бы оно работало должным образом.

Также, изготавливая подобный инвентарь необходимо учитывать, что в нем, из-за его небольшого размера, в некоторых частях будут возникать большие напряжения – их стоит усилить до того, как эти части сломаются.

Основная точка риска – это соединение между держателем для черенка и остальной конструкцией.

ЕжЕж

Еж

Для того, что бы изготовить основную рабочую часть изделия понадобятся стальная, не ржавая труба небольшого диаметра, длинной около 22 сантиметров, стальной стержень, примерно того же диаметра, что и отверстие в трубе, и немного большей длины – 23-24 сантиметра, а также штыри из прочной стали или арматура.

На трубу строго перпендикулярно навариваются штыри по несколько штук

по окружности, рядами с расстоянием в несколько сантиметров. Только не делайте их лишком длинными, если не обтачивали их до конусообразной формы – тогда с таким изделием будет сложнее работать.

Далее, нужно сделать скобу из металлической полосы таким образом, что бы у нее оставался запас на изгиб. На ее краях делаются отверстия, а к торцу, с другой стороны приваривается крепление под черенок. Далее просто нужно вставить ось, с ежом на ней, в отверстия и закрепить ее с помощью сварки или шплинтов.

Теперь изделие готово к использованию. При необходимости к нему можно добавить еще одну скобу, направленную торцом вниз, таким образом добавив к прополке еще и взрыхление грунта.

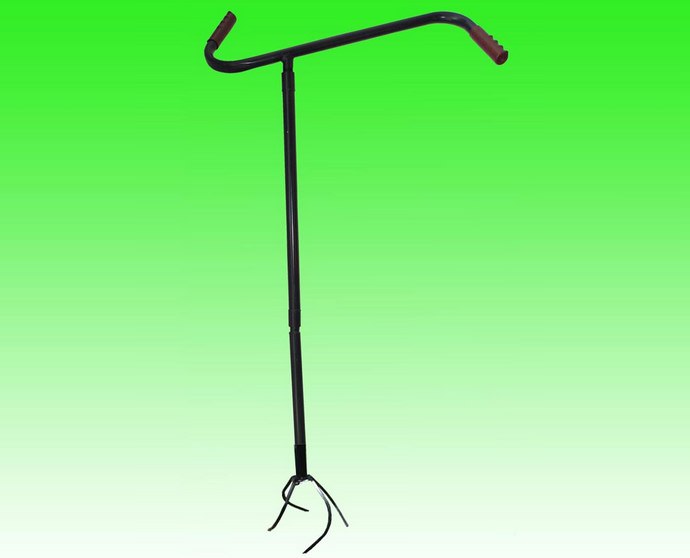

Торнадо

Одно из простейших изделий сельскохозяйственного инвентаря, это ручной культиватор торнадо своими руками. Его изготовить очень просто, также как и культиватор для огорода. Для того, что бы приступать к его изготовлению нужно, в первую очередь, ознакомится тем, каким образом он функционирует.

«Торнадо» представляет собой простейшее устройство, которое состоит из трех составных частей – черенка, ручки и рабочей части, которая и является основной в этом устройстве.

Перпендикулярная черенку ручка имеет большую длину и служит рычагом, который облегчает работу по «выкручиванию» сорняков из грунта, с помощью нижней части изделия – длинных стальных прутьев закрученных по спирали вокруг центральной оси.

Принцип его работы похож на штопор, но намного большего размером.

При не интенсивном надавливании, «Торнадо» вгоняется в землю, где расположен сорняк, прокручивается на месте, притом направление вращения не имеет особого значения, и приподнимается вверх.

При этом сорняк, вместе со всей корневой системой извлекается, «вывинчивается» из земли. Вы можете самостоятельно изготовить это изделие и сделать это совсем не сложно. Есть два способа его смастерить.

ТорнадоТорнадо

Торнадо

Используя пружинистую сталь, вы сделаете абсолютно новый, очень удобный в эксплуатации «Торнадо». Для этого нужна лента подобной стали, со следующими размерами: длина 0,5 метра, толщина 0,15 сантиметра, ширина 2 сантиметра. Далее необходимо сделать из нее петлю, нисходящую спираль.

Если петля в изделии буде одна, то ей нужно придать несколько витков, если же их будет несколько, то большое количество витков может осложнить работу – они должны быть короткими. Петли крепятся на сварку к основе из трубы, в которую будет вставляться черенок.

Внедряя передовые технологии доения увеличивается производительность труда, обеспечивается комфорт для питомцев и сокращаются затраты на производство. Доильные аппараты для коров – существенная экономия ваших финансовых затрат и времени.

Мотоблоки уже давно стали обыденной вещью для многих сельских фермеров. Мотоблок Луч – простой в управлении и вполне доступный по цене.

С помощью снегоуборщиков вы сможете без труда очистить территорию от выпавшего снега, не тратя при этом сил и большого количества времени. Здесь все о прекрасном снегоуборщике Чемпион.

Концы изогнутой ленты нужно заточить, придав им форму длинного растянутого конуса, с острым концом. Также, к черенку можно прикрепить длинную перпендикулярную ручку, похожую на ручку заводских моделей.

Также, «Торнадо» можно сделать из старых вил. Для этого понадобятся, как ни странно, вилы, молоток и терпение. С помощью молотка необходимо придать нужную форму зубьям вил, изгибая их аккуратными ударами.

Торнадо из старых вилТорнадо из старых вил

Торнадо из старых вил

Работа должна одновременно производиться в трех плоскостях, поскольку если сразу изогнуть зубья в одном направлении, продолжать работу может быть сложно.

Также, для того, что бы облегчить себе задачу, можно разогреть метал с помощью сварки, но он не должен становиться слишком мягким – сталь, что используется для подобного инвентаря, при чрезмерном нагреве теряет свои свойства, и может попросту сломаться под ударами молотка.

Для рычага, в данном случае, можно использовать трубу из металла или пластика, которая крепится с помощью саморезов. Оптимальная длина такой рукоятки составляет, примерно 50 сантиметров.

Такая длина нужна для того, что бы работать с любым, даже тяжелым грунтом, и справиться с сорняком, у которого может быть разветвленный и устойчивый корень.

Плоскорез

Еще один полезный предмет инвентаря, это ручной культиватор плоскорез своими руками изготовить его вполне реально, хоть его конструкция и отличается от «Торнадо» – она несколько сложнее. В первую очередь необходим велосипед, идеально подойдет старый, которым уже никто не пользуется и одно велосипедное колесо.

Оно не должно быть слишком большим, поскольку такое колесо неудобно в использовании, лучше взять среднее и маленькое. Также, для основной рабочей части плоскореза прекрасно подходит режущая часть от двуручной пилы. Хотя, если найдется головка от культиватора, то это будет более простым и более надежным вариантом.

Для того, что бы изготовить каркас изделия можно взять только вилку от велосипеда, с прикрепленным колесом, к которой необходимо будет приделать рукоятки, с помощью сварки или болтов. Между рукоятками устанавливается поперечина, к которой крепится головка культиватора или плоскорез изготовленный из пилы.

ПлоскорезПлоскорез

Плоскорез

Но этот вариант, хоть и проще в изготовлении, но все же не так надежен, как культиватор, сделанный из основной части велосипедной рамы.

Для того, что бы получить более крепкий и надежный инвентарь нужно перевернуть раму с закрепленным задним колесом, и к нему уже приваривать: сверху – рукоятки, под удобным для вас углом, снизу ножи культиватора, аналогичные предыдущему изделию. Такая конструкция получится тяжелее, устойчивее и крепче.

Также, эту конструкцию можно сделать более универсальной, приспособленной к использованию разного навесного оборудования, сделав крепление культиватора на болтах. В работе такой инвентарь будет намного удобнее.

К тому же, его использование наиболее продуктивное из всех представленных здесь вариаций культиваторов – пользоваться им предельно просто, движется он непрерывно и практически самостоятельно, достаточно лишь слегка поднажать на руки, для того, что бы лезвие вошло в грунт на необходимую глубину.

Дополнительные советы и рекомендации

Во время проведения любых работ в мастерской необходимо соблюдать все меры безопасности. В первую очередь необходимо защищать глаза, особенно во время работы со сваркой, не зависимо от ее типа.

В дуговой сварке опасна не только интенсивность света, получаемая в результате горения дуги, но и окалина, которая возникает на месте застывшего сварочного шва. Притом, она может откалываться самопроизвольно, во время остывания металла, вылетая на большую высоту.

Сбивать горячую калину молотком в направлении «к себе» также, плохая идея, поскольку она может попасть не только в глаза, но и на открытые участки кожи и за воротник, в волосы. Поэтому их необходимо закрывать в первую очередь.

При работе с газосваркой, разогревая ею металл для обработки или резки необходимо использовать перчатки и щитки для лица – работа ведется при высоких температурах. Также, помните, что кислород создает взрывоопасную смесь при контакте с маслом – для детонации этой смеси не нужна искра.

Заключение

Занимаясь собственноручным изготовлением сельскохозяйственного инвентаря, вы экономите деньги, притом суммы получаются более ощутимыми, когда изделие моторизировано, или имеет в своей конструкции сложные части.

В том же случае, если вы изготавливаете простое механическое изделие, то кроме сэкономленных денег вы также получаете возможность сделать его только под себя, свои личные нужды.

Поэтому, даже такое простое изделие, как еж для междурядной прополки, или культиватор на основе велосипеда будет неповторимым и максимально удобным, ведь в таком случае он будет просто учитывать все идеи и нюансы, которые пришли вам в голову во время его сборки, или даже после нее.

Ещё большей сэкономить средств позволит зернодробилка для домашнего хозяйства своими руками.

Возможно вас также заинтересует статья про доильный аппарат аид 2.

электрокультиватор, как собрать самодельный мотокультиватор, сделать, ходоуменьшитель, чертежи, уменьшитель хода, правильно, редуктор, фрезы, плуг, грунтозацепы, из триммера, колеса, электрический, прицеп, ежики под картофель, для дачи, насадка, мотокосу

Собрать функциональный культиватор своими руками достаточно просто. Талантливые умельцы создают его из подручных средств с минимальными финансовыми затратами. При наличии нужных материалов, времени и желания сделать такое приспособление для дачи можно за пару выходных.

Функциональный культиватор

Как сделать культиватор

Каждый дачник хорошо знаком со всеми трудностями возделывания огородных культур. И больше всего утомляет обработка почвы перед посадкой и при дальнейшем уходе за садово-огородными растениями. Чтобы упростить себе жизнь, достаточно сделать самодельный бензиновый или электрический культиватор для дачи, который будет использоваться для решения различных сельскохозяйственных задач.

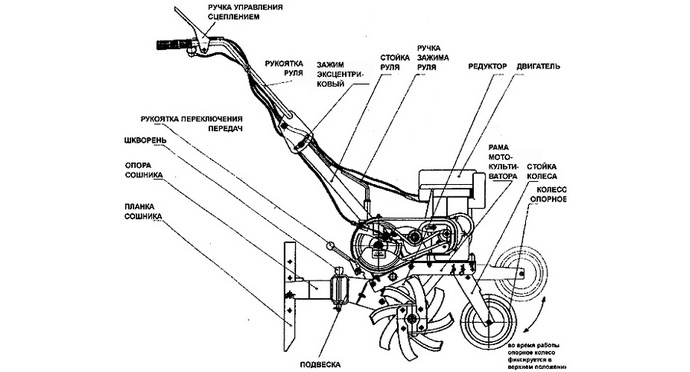

Перед тем как приступить к сборке, необходимо разобраться с типами, устройством и принципом работы садовых приспособлений.

В зависимости от разновидности двигателя выделяют электрические и топливные культиваторы. Первые характеризуются экологической чистотой и низким энергопотреблением. Однако они привязываются к источнику электричества, поэтому могут быть использованы только в тепличных условиях или на небольшом огороде, который имеет доступ к электроэнергии. Смастерить подобный агрегат достаточно просто.

Электрический мотокультиватор

Модели с двигателями внутреннего сгорания превосходят предыдущий тип по показателям мощности и возможности работать без подключения к электросети. Но обслуживание машины становится более затратным, а во время работы выделяются вредные выхлопные газы.

По способу обработки почвы самодельные мотокультиваторы бывают либо самоходными, оснащенными колесами с приводом, либо с вращающейся рабочей насадкой, которая может использоваться в качестве средства перемещения.

В первом варианте задействовано два редуктора. Первый помогает механизму двигаться с заданной скоростью, а второй выполняет вращение роторной насадки для обработки почвы. При наличии ведущих колес культиватор дополнительно оборудуют ножами-плоскорезами.

Есть и упрощенные самоделки, где колеса только опираются на поверхность, облегчая перемещение.

Из стартера

Если в домашней мастерской имеется ненужный стартер от машины, на его основе можно создать примитивную версию мотокультиватора. Для этого нужно укоротить его вал и немного переделать переднюю крышку, сделав в ней несколько отверстий диаметром до 5 мм. Это необходимо для поступления воздуха от системы вентиляции. Затем подготовленный стартер объединяют в один агрегат с режущими элементами (фрезами).

Почти готовую установку фиксируют на рабочую платформу культиватора и проверяют на работоспособность. Сделать электрокультиватор своими руками из стартера можно за пару часов и с минимальными финансовыми затратами.

Из болгарки

Вариант самоделки мини-культиватора из болгарки не отличается высокой производительностью, но отлично решает задачу по прополке небольшого участка с легкой почвой. Болгарка в этом самодельном изобретении исполняет роль электрического привода. Остальные узлы и детали можно взять со старого нерабочего культиватора.

Мини-культиватор из болгарки

К созданной из подручных средств или взятой старой раме фиксируют болгарку, а также удлинитель на катушке для подключения к источнику электроэнергии.

После сборки основных элементов можно проводить тестирование машины. Если все сделать правильно, фрезы будут выдавать до 300 об/мин.

Из стиральной машинки

Народные умельцы мастерят культивирующее устройство из старой, ненужной стиральной машинки, которая еще работает, но уже не может использоваться для основной задачи — стирки. Из старой техники нужно изъять двигатель. Он будет служить в качестве основы для будущего культиватора и даст стиральной машине вторую жизнь.

Помимо силовой установки, придется найти двужильный провод, редуктор, трехметровый металлический уголок, включатели, автомобильные рессоры, кнопку запуска и барабан с куском жести.

Культиватор из деталей стиралки

Подготовив нужные элементы, можно переходить к монтажным работам. Изначально проводится сварка, а затем подготовка режущих элементов. Важно следить, чтобы каждый нож не пересекался с каким-либо другим.

К самому мотору подключают пусковую и рабочую обмотки. Первая необходима только для запуска прибора, а вторая используется все время.

После выполнения перечисленных действий можно начинать тестирование устройства.

Из старого велосипеда

Не менее интересной самоделкой является ручной культиватор из велосипеда. Для изготовления такого приспособления нужно подготовить металлическую трубу, раму и велосипедное колесо. Еще понадобятся металлические заготовки, стальные полосы, дрель, болгарка и культиваторная головка.

Самоделка из велосипеда

Работы по монтажу состоят из следующих этапов:

  • К раме от велосипеда прикрепляют головку культиватора. Из металлической трубы делаются перекладина и ручки. Они соединяются с помощью болтов.
  • Дальше берутся контргайки. Они понадобятся для фиксации колеса на раме.
  • После выполнения таких действий механизм можно считать готовым. К такому культиватору можно присоединять плуг и сопутствующие приспособления, которые сделают его более функциональным.

Из бензопилы

Создать мотокультиватор своими руками можно из бензопилы. В качестве основы используется мощная бензопила отечественного или зарубежного производства. Желательно брать модель «Дружба», т.к. она дешевле импортных приборов и обладает требуемыми характеристиками.

Садовый помощник на основе «Дружбы» разгоняется до 2,5 км/ч, а значение мощности равняется 4 л. с.

Огородный культиватор из Дружбы

Пошаговое руководство по сборке выглядит следующим образом:

  • Главный фал оснащают воротниковым фланцем. Это необходимо для последующего присоединения мостовидных редукторов.
  • Дальше берутся звездочки (можно от старого УАЗа) и двухрядная цепь. Детали необходимы для поднятия расстояния от моста с редуктором до земли. Звездочки ГРМ способны увеличить расстояние на 15 см.
  • На ключевом мосту устанавливают корпусные подшипники и редуктор.
  • Для фиксации режущих элементов нужно задействовать трубу из стали. При этом важно следить, чтобы направление фрез соответствовало движению мотоблока.
  • После завершения работ по сборке к раме прикрепляют груз, способный удерживать центр тяжести.
  • Для удобного управления агрегатом его оснащают ручками.

На последнем этапе необходимо проверить самодельный культиватор на работоспособность. При наличии дефектов или неполадок в работе их устраняют.

Из триммера

Существуют разные насадки на мотокосу, которые превращают ее в картофелекопалку, устройство для проделывания борозд или вспашки почвы. Самодельные культиваторы на основе триммера по-особому востребованы для труднодоступных условий, где невозможно работать большим мотоблоком с прицепом. Оптимальным вариантом является ручное устройство под названием «Еж». Собрав простые детали и элементы, «Ежики» можно изготовить самому. Все, что потребуется, это П-образная скоба с отверстиями, вал, черенок и шипованные колеса.

Насадка на бензокосу

Чтобы устройство нормально перемещалось по огороду, его нужно оснастить хорошими колесами. Для этого можно взять старые блины и снабдить их металлическими шипами. Шипы делаются из арматуры, заточенной в форме конуса. На оси закрепляются готовые режущие элементы, затем она вставляется в скобу и фиксируется по обеим сторонам.

К торцам скобы приваривают крепление и вставляют в черенок. Остается проверить агрегат на предмет наличия неисправностей, устранить их (если имеются) и начать пропалывать ряды.

Из дрели

Ежегодные работы на огороде доставляют дачникам множество хлопот и трудностей. Чтобы сэкономить время и силы, многие умельцы изобретают полуавтоматические приспособления, обеспечивающие эффективную обработку почвы и садово-огородных культур.

Для создания компактного эл. культиватора с хорошими значениями КПЭ (ключевые показатели эффективности) можно задействовать строительную дрель. Такой вариант подходит для прополки картофеля и выполнения несложных сельскохозяйственных задач.

Как сделать разные элементы

Чтобы расширить функциональность мотокультиватора, на него надевают дополнительное навесное оборудование. Для изготовления таких насадок используют схемы и чертежи.

Ходоуменьшитель

Полезным аксессуаром для культивирующего устройства является уменьшитель хода. Он предназначается для понижения скоростей передвижения культиватора, что необходимо для перенаправления мощности не на скоростные свойства, а на крутящий момент или тяговое усилие.

Самодельный ходоуменьшитель

Подобное изделие легко сделать самостоятельно, используя следующие комплектующие:

  • Корпус генератора.
  • Роторный вал.
  • Фланцевый подшипник.
  • Детали из стали.
  • Винты.
  • Шкив.
  • Шестерня.

Перед началом работ нужно провести несколько расчетов. Роль генератора может исполнять деталь от отечественного мотоцикла Урал. Главное, чтобы она была мощной и демонстрировала стабильный крутящий момент.

Следующий этап подразумевает обустройство приводного вала на основе оболочек двух подшипников, которые будут запускать шестерню. Фланцевые подшипники размещают на противоположной стороне редуктора, а внутри оставляют металлическую шайбу.

На ведомом валу фиксируют шестерню, а в завершении работ закрепляют шкив с ведомым валом. Для этого используют пружинную гайку и шайбы.

После выполнения монтажных работ ходоуменьшитель нужно проверить, подключив к сцепке агрегата с колесами. Если сделать все правильно, после запуска устройства колеса будут крутиться медленнее, а сам агрегат прижмется к земле.

Фрезы

Основная задача фрез для культиватора заключается в уничтожении сорняковых растений. Еще режущие элементы способны вспахивать почву, перемешивать почвенные слои и выравнивать поверхность огорода.

Фрезы по-особому полезны при культивации глинистого, влажного или твердого субстрата. Их часто эксплуатируют для огородных работ на целине или пастбищах.

Из-за простоты конструкции собрать режущий элемент можно самостоятельно. Перед этим нужно составить чертежи или найти готовую схему, где указаны размеры, требуемое количество материалов и элементов.

Чертеж для сборки фрез

Специалисты не рекомендуют делать фрезы с диаметром больше 50 см.

Плуг

Создавая плуг своими усилиями, можно достичь тех рабочих параметров, которые необходимы для полевых условий. К ним относят:

  • Угол отвала.
  • Качество и глубину культивации почвы.
  • Площадь захвата.
  • Эффективность работы.

В зависимости от мощности агрегата выбирается нужная конструкция плуга. В процессе изготовления нужно использовать качественные материалы, способные выдерживать большие нагрузки и при этом не ухудшать производительность.

Колеса

На самодельный мотокультиватор можно поставить колеса от старого мотоблока, мопеда, велосипеда или прочего транспортного средства с подходящими размерами.

Грунтозацепы

Аксессуар необходим для улучшения сцепления режущих элементов с грунтом. Он помогает агрегату свободно функционировать в сложных условиях и обрабатывать почву без остановок.

Прицеп

Наличие прицепа сделает культиватор максимально полезным и функциональным. Но перед тем, как изготовить такую конструкцию, нужно убедиться, что машина сможет ее тащить.

Окучник

Изделие необходимо для окучивания картофеля или других огородных культур. Существуют такие варианты самодельных окучников:

  • Листерный.
  • С переменной шириной захвата.
  • Дисковый.
  • Пропеллерный.

Адаптер

Любая работа на огороде требует много сил. Чтобы сделать процесс комфортным, следует создать специальное сиденье — адаптер.

Как собрать конструкцию

Чтобы сделанный мотоблок работал качественно и долго, нужно собирать его по чертежам и пошаговым инструкциям. Только в таком случае самоделка станет полезным садовым помощником и позволит превратить изнурительные огородные работы в удовольствие.

Как сделать самодельный ручной культиватор: видео

Каждый садовод культивирует землю на даче. Слово «культивация» пришло к нам из латинского языка. В переводе оно означает – обрабатывать, возделывать. А ведь так и есть. В процессе культивации обрабатывается почва, культивируют ее для того, чтобы избавится от сорняков. Но цель культивации не только в прополке. После культивации почва становится рыхлой и более насыщенной кислородом. Культиватором обрабатывают почву до посева и после того, как урожай собирают. Еще культиватором нужно обрабатывать междурядья, окучивать и пересаживать растения. Культиватор – очень удобное приспособление, он облегчит работу и сократит время обработки почвы на огороде, клумбе и любом другом участке.

Самодельный ручной культиватор
Современный культиватор можно купить в специализированном магазине. Но такую технику легко можно собрать своими руками. Нужно лишь найти понятную инструкцию, необходимые детали и инструменты и приступить к работе.

Типы и виды культиваторов

Для начала следует знать, что культиваторы делятся по типу питания:

  • ручные;
  • бензиновые;
  • электрические.

Также они делятся по весу и мощности. Бывают сверхлегкие культиваторы, мини, они весят не больше тридцати килограмм, идеально подходят для небольших садовых участков и дачи.

Есть легкие культиваторы. Их вес больше тридцати, но не больше шестидесяти килограмм. Такие культиваторы используют на больших участках, на вспаханных полях и целине. Средние культиваторы весят до ста килограмм. Ну и самые большие культиваторы – тяжелые. Их вес больше ста килограмм. Используют такие культиваторы на больших полях и угодьях.

Ручной культиватор промышленного производства

Есть еще одна классификация культиваторов – по назначению:

  • универсальные – применяются для обработки почвы на любом участке, междурядьях, их используют для прополки;
  • специальные – для обработки определенного сорта или культуры;
  • растениепитатели – эти культиваторы созданы для обработки почвы и постепенного добавления удобрений;
  • предпосадочный, паровой – для боронования любой почвы перед посевом, подходит для дачи;
  • пропашные – для прополки междурядий на полях, где уже взошли посевы.

Бывают культиваторы для обработки одного ряда, мини культиваторы для дачи и культиваторы для обработки нескольких рядов одновременно. Отличаются они размером, ведь для одного ряда культиватор намного меньше, чем для обработки нескольких рядов.

Но самым подходящим для обработки огорода и клумб является стандартный ручной культиватор. Он легкий и удобный в использовании. Также он занимает мало места, отличается небольшим весом. Бывают садовые культиваторы, они тоже небольших размеров, идеально подходят для дачи.

Ручной культиватор полольник

Ручной культиватор для прополки

Достоинства и недостатки культиваторов

Каждый из видов культиваторов имеет свои плюсы и минусы. Электрические культиваторы легкие и небольших размеров. Их не нужно заправлять, ведь они работают на электричестве. Также они довольно просты и удобны в использовании, но не подходят для дачи, на которой нет электричества.

К недостаткам можно отнести то, что работают они только на той территории, куда достает шнур питания. Также электрические культиваторы не обладают высокой мощностью. С таким культиватором можно обрабатывать клумбы и почву теплиц, но на больших участках они совершенно бесполезны. Ведь длина шнура определяет место, на котором этим культиватором можно обрабатывать почву.

У культиватора, который работает на бензине (бензиновый культиватор), преимуществ немного больше. С ним удобно обрабатывать большие территории, ведь такой культиватор обладает высокой мощностью и функциональностью. К недостаткам можно отнести сложности в техническом обслуживании, большой вес и заправку топливом. А чем мощнее такой культиватор, тем больше топлива нужно для его заправки. Бензиновые культиваторы часто называют звездочными.

Бензиновый культиватор в работе

Ручной культиватор – делаем дома

Такой культиватор – это самая полезная вещь в хозяйстве. У него очень много положительных сторон:

  • отсутствие нагрузок на поясницу,
  • простота использования,
  • эффективность,
  • доступность,
  • компактность.

С таким культиватором вы не растащите сорняки по всему участку, а рыхлит он почву очень качественно и не выворачивает ее. Но культиватор предназначен для обработки маленьких участков и только на вспаханной земле. Он идеально подходит для дачи.

Вначале следует понимать, для какой цели вам понадобился культиватор. Ведь на выбор определенного культиватора влияет и набор культур, которые посажены на участке, и структура почвы самого участка. Если у вас маленький участок, то мощный и объемный культиватор будет занимать много места. Он нанесет только вред, пользы от него не будет.

Лучше всего создать культиватор своими руками, так вы сэкономите свои деньги и обретете помощника в хозяйстве. Некоторые культиваторы можно создать из подручных средств, для некоторых нужны дополнительные детали, но их стоимость не будет превышать стоимости целого культиватора в магазине. Культиваторы, которые созданы своими руками, идеальные помощники на огороде и подходят для дачи.

Самый маленький культиватор

«Шустрый малыш» – маленький самодельный культиватор, его можно назвать мини культиватором. Захватывает он лишь двадцать сантиметров территории, но работать с таким культиватором очень удобно. Все что нужно сделать, это прикрепить несколько вырезанных металлических звездочек к оси, а после закрепить удобную ручку. Вот и готов новый помощник в хозяйстве. С ним легко обрабатывать междурядья в то время, когда урожай уже взошел. Именно его мини размер предотвратит повреждение нужных растений. Также, если звездочки хорошо заточены, то они без проблем срезают сорняки. При этом сорняк не цепляется за культиватор и не разносится по всему участку. Подходит для дачи, ведь его удобно перевозить.

Самодельный ручной культиватор из звездочек

Простой культиватор – «Торнадо»

Еще один простой культиватор, который можно сделать собственноручно, имеет название «Торнадо». Такой культиватор идеально подходит для обработки легкого грунта. А делается он из самых обычных вил или пружинистой проволоки, его тоже можно назвать мини культиватором.

  1. Для того чтобы сделать такой культиватор, вам потребуется деревянный черенок-ручка, которую нужно будет доработать. Деревянную ручку вашего нового культиватора следует укрепить. Для этого используется металлическая или пластиковая труба, разрезанная вдоль. Она не должна быть намного больше деревянной ручки. После того как труба разрезана, одеваете ее на деревянную ручку и приматываете. Так ручка станет намного крепче, и с таким культиватором будет легче работать.
  2. Дальше приступайте к изготовлению основной части культиватора. Берете вилы и молоток, также вам нужна картинка или чертежи оригинального культиватора «Торнадо», ведь нужно в точности повторить все изгибы.
  3. От сильного удара молотка зубья вил изогнутся в ту сторону, в которую вы их направите. Но не перестарайтесь.
  4. После того как основа культиватора создана, прикрепите ее к ручке и можете обрабатывать почву вашим новым культиватором.

Самодельный ручной культиватор Торнадо

Также можно сделать зубья культиватора из толстой пружинистой проволоки. Этот вариант займет больше времени и усилий. Но результат того стоит.

Культиваторы из старого велосипеда

Для другого варианта культиватора, который можно создать своими руками, нужны части велосипеда. Так что, если у вас есть старый и ненужный велосипед – сделайте свой культиватор и не тратьте деньги на покупку. Это идеальный помощник на даче.

  1. К раме старого велосипеда крепим культиваторную головку, это может быть часть старого культиватора, железные прутья или же маленький плуг, сапа.
  2. Комфортная ручка для управления культиватором делается из отрезков железных труб или же из другого металла. Между ручками крепится поперечина.
  3. Сборка всех частей культиватора меж собой выполняется болтами, гайки на которых затягиваются максимально сильно, дабы вся система была твердой или же все детали можно закрепить при помощи сварки. Этот вариант намного надежней предыдущего.
  4. После того как основа готова, к ней крепится колесо, оно должно быть не слишком большим, чтобы плуг хорошо входил в землю. И не слишком маленьким, тогда вам придется прилагать больше усилий при толкании, чем это требуется с колесом средних размеров.

Самодельный ручной культиватор из велосипеда

Если у вас осталось старое колесо средних размеров, то можно сделать еще один вариант домашнего культиватора. Просто присоедините к колесу изогнутые металлические ручки, на которые также крепится маленький плуг, он крепится за колесом, ближе к вам. И вот готов домашний самодельный ручной культиватор.

Дисковый культиватор своими руками

Так же есть вариант самодельного ручного культиватора, который делается из стальных дисков. Всего дисков должно быть пять, на трех из них крепятся зубья, с помощью которых будет происходить рыхление почвы. Такие диски можно сделать самостоятельно или же заказать. Ведь делаются они на токарном станке. Два диска будут гладкими, а в три остальных будут закреплены специальные зубья или изогнутые гвозди. Когда диски готовы, они поочередно одеваются на ось, потом ставятся подшипники и шайбы, а после вся конструкция крепится к деревянной рукоятке. Культивируется почва при помощи этих зубьев, они поочередно вонзаются в землю и рыхлят ее. Также эти зубья подрезают корни сорняков. Из-за своего веса этот ручной культиватор не требует особого применения силы. Единственный недостаток в том, что периодически придется очищать зубья от сорняков. Ведь срезанная трава цепляется за зубья и разносится по всему участку.

Самодельный ручной дисковый культиватор

Роторный культиватор

Роторный культиватор можно сделать своими руками, такой вид культиватора предназначен для боронования, разравнивания почвы после вспахивания. Он чем-то похож на дисковый культиватор, но диски в нем иной формы – они полусферические и выпуклые. Также их не пять, а всего четыре. При этом каждая пара прикреплена к собственной оси. Также основа остается движимой, что помогает изменять угол наклона дисков при необходимости. Основа будет металлической, ее можно прикрепить к удобной деревянной или металлической ручке, на которой будут винтики для регулировки угла дисков. Полностью металлический культиватор этого типа выйдет более тяжелым, так что если вы не обладаете силой, делайте ручку деревянной. Удобен этот культиватор тем, что трава не будет цепляться за диски.

Самодельный ручной роторный культиватор

Удобный культиватор из бензопилы

Если у вас есть старая бензопила, которой вы уже давно не пользовались, не торопитесь ее выбрасывать или продавать. Из ее исправных частей можно сделать отличный ручной культиватор своими руками. Этот вариант подходит тем, кто разбирается в технике. Также нужно будет приобрести некоторые материалы, смазку и горючее. Ведь этот культиватор бензиновый, то есть работает на бензине или другом горючем.

  1. Для начала нужно сделать раму для мотоблока из уголков. По форме она будет кубической.
  2. Дальше крепится двигатель к верхней части каркаса будущего культиватора.
  3. Ручки делают из металлических труб, с такими ручками очень удобно обрабатывать почву.
  4. Также понадобятся две звездочки, одна для промежуточного вала, а другая будет ведущей. Именно из-за этих деталей культиватор называют звездочным.

Недостаток этого самодельного культиватора в том, что требует постоянной дозаправки.

Самодельный культиватор из бензопилы

Своими руками электрический культиватор

Если есть желание, то в домашних условиях можно создать электрический культиватор. Но следует учитывать, что землю он будет разбивать большими кусками, это при быстрой работе. Если же обрабатывать почву таким культиватором медленно, то комья будут поменьше, а земля станет более мягкой и вспаханной. Также следует помнить, что территория работы будет ограниченна длинной электрического шнура.

  1. Для того чтобы сделать такой культиватор, нужно два металлических уголка, которые крепятся к редуктору. К ним крепятся ручки, изогнутые, для большего удобства.
  2. К этим же уголкам крепится и ось для колес. Колеса для этого культиватора используют средних размеров. Ведь с большими будет не очень удобно работать, а маленькие будут проваливаться.
  3. Далее, нужно соединить вал с обычной электрической мясорубкой. Нужно будет отколоть стандартную насадку и вставить в образовавшееся отверстие приготовленный винт.
  4. Далее, для большего удобства можно перенести кнопку включения с самой мясорубки на ручку культиватора, и все готово.
  5. Следует заменить шнур питания на мясорубке, ведь стандартный шнур обычно очень короткий и не подойдет для работы.
Схема устройства электрокультиватора

Устройство электрокультиватора

Есть еще много вариантов изготовления культиваторов своими руками. Нужно лишь немного проявить фантазию и смекалку. Ведь имея старый, но рабочий мотор от стиральной машины, тоже можно создать хорошо работающий электрический культиватор. Нужно лишь найти детали старого велосипеда и соединить их вместе. Также можно добавить аккумуляторы, и у вас выйдет самодельный аккумуляторный культиватор.

Ведь не всегда всю работу можно сделать с большим и профессиональным культиватором. Иногда намного проще обработать ручным культиватором междурядья и при этом не навредить растениям.

Как только наступает весна и сходит снег, все начинают ждать теплой погоды. Многие хотят поскорее заняться возделыванием своих участков, чтобы подготовить почву для обильных урожаев. И тут каждому дачнику и садоводу пригодится ручной культиватор. Ведь если перед посадкой взрыхлить почву, то в напитанной кислородом земле растения будут прорастать намного быстрее. Да и при работе с культиватором не требуется особого приложения усилий, при этом выполнение работ производится намного быстрее. С культиватором, который вы изготовили сами, смогут работать и взрослые, и дети. Нужно немного времени на обучение. Главное – следовать всем инструкциям при изготовлении ручного культиватора.

Самодельный электрический культиватор

С ручным культиватором вы не только вспушите землю перед посадкой, с его помощью создаются удобные бороны для посадки семян. Также культиватор можно использовать в борьбе с сорняками, когда уже все взошло. Ведь не всегда есть желание вырывать траву вручную. А обрабатывать огород нужно часто.

Для дачи идеально подойдет любой из ручных культиваторов созданный своими руками, самодельный. Ведь они довольно небольших размеров и ими очень удобно работать. В одном мини культиваторе вы обретете отличного помощника на даче.

Не всегда выгодно покупать овощи и фрукты. Ведь нет никакой гарантии, что магазинные овощи выращены с соблюдением всех технологий. И ведь гораздо приятней есть овощи, которые выращены вами на вашем же огороде или даче. Тем более, если заниматься садоводством правильно и с умом, то даже настроение поднимается. Также улучшается ваше физическое здоровье, ведь появляются постоянные физические нагрузки. Для того чтобы садоводством и огородничеством было удобно заниматься, следует купить или сделать самому некоторые инструменты. Если вы разбираетесь в технике, то ничего сложного нет, вы с легкостью соберете самодельный инструмент для обработки земли и удаления сорняков. Если же вы не особо разбираетесь, выберете тип ручного культиватора с несложной конструкцией. Если же вам хочется создать сложный культиватор самому, попросите своих друзей вам помочь. Вместе с друзьями будет намного интересней и веселее создавать такую полезную в хозяйстве технику.

Автор: С. Розанова

как сделать самодельный ручной, чертежи Торнадо, роторный, дисковый, из велосипеда

Самодельный культиватор позволит значительно облегчить ручной труд и многие садово-огородные работыПри наличии некоторых навыков культиватор своими руками достаточно легко можно сделать из обычного металлического лома или бывших в употреблении деталей от оборудования. Такой самодельный культиватор, безусловно, будет уступать по показателям производительности, но позволит значительно облегчить ручной труд и многие садово-огородные работы.

Культиватор: назначение и характеристика видов

Культиваторы являются очень удобными и востребованными сельскохозяйственными орудиями, используемыми для выполнения поверхностного рыхления почвы, а также уничтожения сорной растительности, внесения удобрений и нарезки борозд для оросительных мероприятий. В процессе выбора модели такого оборудования необходимо руководствоваться основными параметрами:

  • рельефные особенности участка;
  • полезную площадь участка;
  • качественный состав и характеристики грунта;
  • объём и критерии поставленных задач.

В зависимости от назначения различаются несколько основных видов сельскохозяйственных культиваторов:

  • сплошная обработка почвы при предпосевной обработке грунта с одновременным выполнением боронования;
  • междурядная обработка грунта и одновременная подкормка выращиваемых культур основными минеральными удобрениями;
  • предпосевная обработка почвы, представленная рыхлением и послойным измельчением грунта, а также уничтожением сорной растительности, выравниванием и уплотнением почвы.

Культиваторы являются очень удобными и востребованными сельскохозяйственными орудиями, используемыми для выполнения поверхностного рыхления почвы

Оборудование также может классифицироваться в зависимости от действующих механизмов:

  • электрическое оборудование, используемое на небольших по площади приусадебных участках. Работоспособность обеспечивается посредством электричества. Оборудование отличается небольшим весом, компактными размерами и отсутствием выброса вредных веществ в окружающую среду. К недостаткам можно отнести низкую мощность и малую мобильность;
  • аккумуляторное оборудование, предназначенное для обработки грунта на небольших по площади участках. Отличием от электрических моделей является достаточная мобильность с сохранением небольших габаритов;
  • бензиновое оборудование является наиболее популярным благодаря высоким показателям производительности. Такие агрегаты достаточно мощные, мобильные и удобные. Основные недостатки применения представлены выбросами вредных веществ в атмосферу, а также необходимость регулярно выполнять грамотное техническое обслуживание.

Еще одним достаточно популярным у владельцев загородной недвижимости типом садового оборудования, является ручной культиватор, представленный простой конструкцией в виде загнутых пальцев-крючков или металлических звезд, которые приделаны на металлический держатель. Такие самоделки позволяют дачникам быстро и достаточно легко обрабатывать почву, а для изготовления понадобятся правильные чертежи, немного времени и подручные средства.

Ручной культиватор: этапы изготовления (видео)

Как сделать культиватор своими руками

Безусловно, надёжные и высокопроизводительные устройства не могут стоить дёшево, поэтому многие садоводы и огородники предпочитают изготавливать несложные, но эффективные конструкции самостоятельно. Правильно выполненные ручные культиваторы отличаются экономичностью, не нуждаются в заправке топливом и способны заменить сразу несколько приспособлений, включая лопату, сапку и грабли. Такие устройства занимают минимум места при хранении.

Самодельный дисковый роторный культиватор

Самостоятельно сделать дисковый роторный инструмент, предназначенный не только для культивации грунта, но и выравнивания обрабатываемого участка не слишком сложно. Правильно собранная конструкция позволяет выравнивать поверхность, бороновать участок, разбивать земляные комья. Основные детали агрегата представлены диском, осью, втулкой, большой и малой скобами, штоком, трубой и ручкой.

Сферического типа рабочие детали в виде выпуклых дисков нужно приварить к втулкам, которые надеваются на ось. При помощи шплинта осевые концы фиксируются в скобах. Посредством специального уступа через большую скобу проводится труба, а также рукоятки и перекладина. Диаметр штока составляет 2,4 см при длине 25 см. Такая деталь приваривается на малую скобу. Внутрь штока нужно ввинтить стержень сечением 1,6 см, который должен частично выступать над поверхностью перекладины.

Основная сложность изготовления агрегата представлена необходимостью придать дискам аккуратную сферическую форму при помощи достаточно сильных ударов молотка. Угол дисковой установки относительно движения должен регулироваться при помощи гаек-барашков, которые крепятся на перекладине.

Основная сложность изготовления агрегата представлена необходимостью придать дискам аккуратную сферическую форму при помощи достаточно сильных ударов молотка

Как сделать культиватор Торнадо своими руками: чертежи и этапы изготовления

На садоводческом рынке всё чаще встречается относительно простое, с точки зрения конструкции, но достаточно эффективное устройство под названием культиватор «Торнадо». Такой агрегат представляет собой своеобразное подобие штопора, закрепленного на вертикальной стойке и имеющего горизонтальную ручку.

Самостоятельно изготовить такой вариант ручного оборудования проще всего с применением обычных садово-огородных вил и пластмассовой насадки-ручки для черенка. Поэтапная технология изготовления самодельного агрегата «Торнадо» следующая:

  • подготовить отрезок пластиковой трубы, длина которого должна составлять 50 см;
  • диаметр пластиковой заготовки должен немного превышать толщину пластмассовой насадки-ручки;
  • трубу нужно аккуратно разрезать вдоль, что позволит вывернуть её и одеть на рукоять, после чего зафиксировать при помощи изоленты;
  • правильно собранная рукоятка имеет края, выступающие по две стороны от черенка примерно на четверть метра;
  • зубьям на вилах нужно придать характерную для рабочего агрегата форму штопора при помощи обычного молотка.

Изгибы на зубьях должны максимально точно имитировать форму рабочей части оригинального культиватора «Торнадо».

На садоводческом рынке всё чаще встречается относительно простое, с точки зрения конструкции, но достаточно эффективное устройство под названием культиватор Торнадо

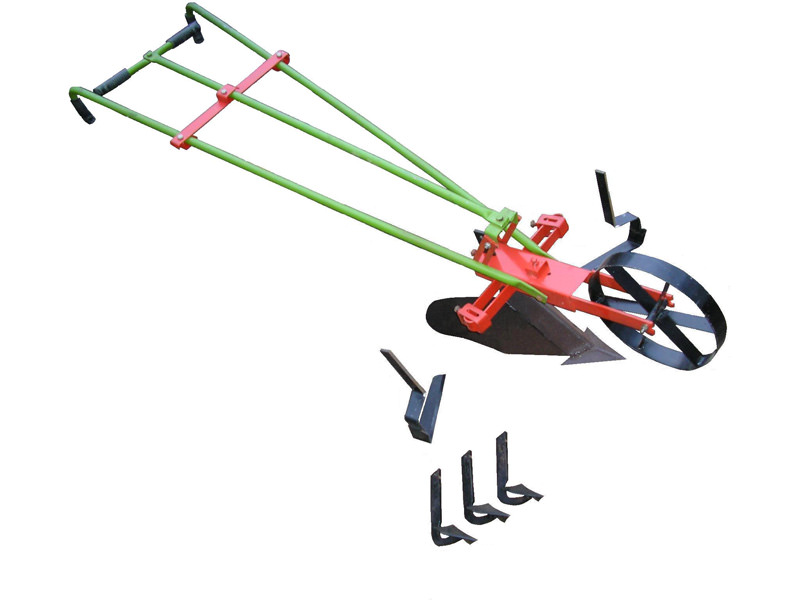

Самодельный ручной культиватор из велосипеда

Чтобы самостоятельно смастерить удобный и долговечный агрегат с использованием подручных средств, необходимо подготовить старую велосипедную раму и одно колесо. Поэтапный способ сборки такого сельскохозяйственного агрегата следующий:

  • зафиксировать на раме культиваторную головку, в качестве которой могут быть использованы уже готовые части старого устройства или самостоятельно сделанная конструкция на основе стальных прутков;
  • установить каркас, в качестве которого лучше всего использовать плуг небольших размеров;
  • управляется такой самодельный культиватор при помощи рукоятки, выполненной на основе стандартной стальной трубы;
  • установить поперечную перекладину из трубы с диаметром 20-30 мм.

Фиксировать все части собираемой из велосипеда конструкции рекомендуется надёжным болтовым соединением. Чтобы обеспечить удобство управления, агрегат дополняется колесом средних размеров, которое фиксируется при помощи контргаек. Такой вариант культиватора оптимально подходит для удаления сорной растительности между грядок.

Самодельный ручной культиватор с насадками (видео)

Как сделать электрический культиватор

Известно несколько вариантов изготовления такого устройства, но наиболее популярной разновидностью является самодельный электрокультиватор на основе двигателя обычной мясорубки:

  • редуктор и электродвигатель располагаются на раме;
  • рабочие детали механизма фиксируются на выходной вал редуктора;
  • руль и колеса крепятся на раму.

Устройство передвигается самостоятельно или в ручном режиме, при помощи пары ручек, на которых может быть расположена кнопка пуска двигателя.

Стандартный набор деталей и материалов, необходимых для изготовления электрического культиватора:

  • двигатель от мясорубки;
  • трубки и уголки;
  • средних размеров колёса от велосипеда;
  • винт и лом;
  • сварочный аппарат, молоток, плоскогубцы и набор ключей.

Электрический культиватор собирается согласно подготовленному чертежу

Технология самостоятельного изготовления:

  • подогнать детали по размеру двигателя от мясорубки и собрать каркас;
  • приварить пару уголков на картер редуктора;
  • приварить пару труб к уголкам на редукторе;
  • изогнуть концы приваренных трубок для удобства хвата рукояток и приварить поперечную планку для придания жесткости;
  • выточить из лома вал и закрепить чугунную втулку мясорубки, после чего приварить винт, выполняющий функции грунтозацепа.

При движении самодельного электрокультиватора на высокой скорости, посредством винта осуществляется разбив грунта на крупные комки. В процессе медленного движения обкатываемая почва приобретает более мелкую структуру. Производительность такой конструкции составляет порядка трёх соток за один раз. Средние показатели потребления электроэнергии варьируются в пределах 2 кВт.

Двухтактные моторы более простые в обслуживании, но достаточно шумные

Как правильно выбрать готовый культиватор в магазине

Процесс выбора такого технически сложного изделия, как сельскохозяйственный культиваторне вызывает затруднений, но требует обязательного учёта следующих нюансов:

  • параметры мощности бензиновых моделей выражаются в лошадиных силах, а электрических – в кВт;
  • стандартный интервал показателей мощности, вне зависимости от типа двигателя составляет 4-8 л.с, но оптимальной и наиболее экономичной является мощность в 6,0-6,5 л.с.
  • значение ширины захвата определяется расстоянием между крайней слева и крайней справа фрезой, но в любительских моделяхограничивается 85 см.
  • наличие в рабочем органе оборудования четырех и более фрез делает возможным выполнять изменение ширины захвата в сторону уменьшения и увеличения;
  • в средне-статическом механизме значение глубины обработки грунта чаще всего составляет 330 мм, но при необходимости можно выбрать более или менее продуктивные модели;
  • значительная часть маломощных и легких моделей оснащается одной стандартной передачей, что позволяет осуществлять движение вперед, а небольшое усилие помогает выполнить разворот агрегата в нужную для проведения работ сторону;
  • на более тяжелых моделях наличие заднего хода – необходимость, позволяющая придать тяжелому оборудованию нужное направление;
  • двигатель может быть в двухтактном и четырехтактном исполнении, что оказывает непосредственное влияние на мощность сельскохозяйственного оборудования.

Следует отметить, что двухтактные моторы более простые в обслуживании, но достаточно шумные. При выборе фабричных моделей также нужно обязательно помнить, что плоскорез исключительно подрезает все только что наклюнувшиеся всходы, а применение лоплош позволяет сделать своеобразный замес из грунта.

Как сделать культиватор своими руками (видео)

Наиболее популярные и высокопродуктивные модели культиваторов реализуются по достаточно высокой стоимости, но снабжаются целым набором сменных рабочих органов, что делает их использование удобным и многофункциональным. Однако наличие относительно небольшой площади для обработки делает возможным применение самостоятельно сделанных, практичных агрегатов.

Как сделать самодельный электрический культиватор

Оглавление:

Собрать самодельный электрический культиватор довольно легко. Первым делом делаем ножи для культиватора из стальной ленты согнутой в виде петли, лучше всего подходит пружинистая сталь. После этого она крепится к деревянной ручке, длинна которой определяется самостоятельно. В результате получите петлю, диаметр которой 20 см, немного меньше ширины междурядий. По краям петля затачивается чтобы увеличить производительность.

Что такое самодельный электрический культиватор или как сделать электрокультиватор

Чтобы сделать электрокультиватор необходимо приобрести понижающий редуктор, я нашел дома редуктор от промышленной мясорубки. Приварил два уголка к картеру редуктора, и две выгнутые трубы, для рукояток. Для большей прочности между ними приваривается металлическая распорка. На уголки нужно приварить колесные оси. Колеса желательно ставить большого диаметра, чтобы они не зарывались.

Самая главная деталь в этой конструкции — выточенный из лома вал. При этом делается соединение в шлиц. Кувалдой сбивается насадка мясорубки. В результате останется чугунная втулка с толстыми стенками. Туда помещается выточенная из лома заготовка. К ней привариваются грунтозацепы, изготовленные из автомобильной рессоры.

Угол расположения грунтозацепов — 120 градусов. При установке они слегка выворачиваются винтообразно, чтобы напоминало вкручивание винта в землю. Это позволит легче направлять культиватор. При быстром движении — земля пашется крупными комами. Если двигаться медленно — земля перемалывается.

На рукоятку культиватора устанавливается выключатель двигателя. Для его подключения используется схема «треугольник» с конденсаторным пуском.

На первый взгляд, срок службы изготовленного агрегата невелик, потому что не предусмотрена сказка самодельного вала, находящегося в чугунной втулке. Но поскольку культиватор используется сезонно, оказалось достаточно один раз перед работой смазывать любым маслом это сопряжение.


Самодельный культиватор видео подборка




Как сделать самодельный плуг для культиватора

Самодельный плуг для культиватора состоит из рабочих органов, механизмов и вспомогательных узлов. При работе плуга происходит отрезание пласта почвы ножом, который равен по ширине захвату корпуса. Благодаря предплужнику снимается верхний слой, который покрыт остатками растительности и сорняками. После чего укладывает его в борозду, которая образовалась при прошлом заходе.

Когда используется малогабаритная сельхозтехника (мотоблоки, культиваторы), в основном используют корпус. Для удешевления и упрощения плуга, число дополнительных узлов зачастую сводят к минимуму.

Отвал корпуса и лемех образуют общую рабочую поверхность плуга. Исходя из технологических требований, энергетических и кинематических условий, выбирают оптимальный вариант его формы. Многие люди используют в работе на приусадебном участке плуг общего назначения.

Во время вспашки они хорошо крошат, но не полностью переворачивают пласт. В основном они применяются при обработке старопаханных почв. Для вспахивания целинных, залежных, луговых и других тяжелых почв используются винтовые лемешно-отвальные плуги.

Корпус плуга

Основу корпуса плуга составляет трехгранных клин АВСО. Его параметры используются во время проектирования конкретной конструкции, которые придают ей технологические и эксплуатационные свойства.

За крошение и изгиб пласта почвы отвечает угол а, который расположен в продольно-вертикальной плоскости. Оборачивание пласта земли происходит благодаря углу в, расположенного в поперечно-вериткальной плоскости. Для перемещения пласта в сторону, отвечает угол у, лежащий в горизонтальной плоскости. Благодаря этим параметрам происходит изгиб и крошение пласта земли. Связаны между собой все эти параметры тригонометрической зависимостью :

Исходя из этого, произвольно меняются только два угла. Для определения третьего используют значения первых двух. Довольно немаловажный вывод для любого конструктора. Если же изменить тот или иной параметр, трехгранный клин приобретает лемешно-отвальную поверхность определенного типа: винтовой (угол в), цилиндрический (угол а), цилиндроидальный (угол у), стандартный.

Зная все необходимые параметры, изготовить плуг для электрокультиватора не составит проблем.



Как сделать электрокультиватор своими руками: наиболее распространённые самодельные конструкции

Электрокультиваторы  своими рукамиКультиватор — это вид садовой техники, который заменяет ручной труд при обработке земли: рыхлит почву, формирует грядки. С его помощью можно очень быстро производить прополку, вносить удобрения. Это приспособление представляет собой механизированную тяпку с электрическим приводом.

Такой агрегат не подходит для больших площадей и разработки целины. Но на небольших участках, особенно там, где высаженные деревья и кустарники мешают применению более габаритной техники, самодельный электрокультиватор просто незаменим.

Особенности самодельного культиватора

Глубина обработки почвы электрокультиватором не более 30 см. Он отлично и быстро справляется с работой в цветниках и на небольших грядках. Большинство из этих моделей — мини-культиваторы. Они имеют небольшой вес, удобны в работе, ими могут пользоваться даже женщины и пенсионеры. В отличие от бензиновых моделей, электрокультиваторы абсолютно экологичны и пригодны для обработки почвы в теплицах и парниках.

Для небольших садовых участков нерентабельно покупать дорогостоящие агрегаты для вспахивания земли. Современный рынок предлагает большой выбор моделей культиваторов: многорядных, однорядных, прицепных, ротационных, дисковых, фрезерных и других видов. Весом они могут быть от 10 до 50 кг.

Большинство из них прекрасно справляются с обработкой почвы и имеют длительный рабочий цикл, поэтому они очень нужны в крупных хозяйствах. Но многие дачники предпочитают более выгодный в финансовом плане вариант — создание электрического культиватора своими руками.

Электрокультиватор — это приспособление с размещённым на раме редуктором и электродвигателем. К выходному редукторному валу крепятся рабочие сошник и фреза. Острые ножи фрезы обеспечивают качественное вспахивание почвы. Глубина захвата регулируется сошником.

С рамой соединяется руль с рукояткой, крепится транспортное колесо. Принцип работы такой: электродвигатель передаёт через червячный редуктор момент вращения фрезам. Управление электрокультиватором осуществляется при помощи соединённого с рамой руля.

Для того чтобы пользоваться механизированными устройствами, облегчающими работу на приусадебном участке, совсем необязательно покупать дорогой мотоблок или электрокультиватор. Удобное приспособление может изготовить любой знакомый с техникой человек. Существует несколько самых распространённых моделей самодельных электрокультиваторов.

Модель на базе двигателя от мясорубки

Многое из того, что потребуется для работы, можно найти в своём хозяйстве или без труда приобрести. Для изготовления элементов конструкции нужны:

  • Исправный двигатель от мясорубки;
  • Колёса с осями;
  • Авторессора;
  • Уголки;
  • Лом;
  • Винт;
  • 2 трубы.

Из инструментов тоже многое найдётся под рукой:

  • Кувалда;
  • Плоскогубцы;
  • Набор ключей;
  • Молоток;
  • Сварочный аппарат, но если его нет, то совсем не нужно покупать, а можно взять напрокат.

Как сделать электрокультиваторК изготовленному из металла картеру редуктора прикручиваются 2 уголка, а к ним затем привариваются 2 трубы, которые будут служить рукоятками, поэтому они предварительно должны быть изогнуты до удобной в работе формы. Для прочности можно приварить между трубами металлическую распорку.

Далее, к уголкам привариваются оси для колёс, которые надо выбирать средних размеров. Потому что маленькие будут застревать в земле, а большими неудобно управлять.

В качестве вала используется обычный лом. Заготовка из него устанавливается во втулку, которая остаётся после удаления насадки мясорубки. Она убирается с помощью кувалды. Из авторессоры изготавливаются грунтозацепы, которые при монтаже надо слегка вывернуть винтообразно, чтобы легче было управлять культиватором. Затем их приваривают к валу под углом расположения 120 градусов.

Для удобства работы к ручке крепится выключатель, который подключается по схеме «треугольник», электропуск используется конденсаторный.

При быстром перемещении культиватора будут оставаться крупные комья земли, а если его передвигать медленно, то почва будет измельчаться. При желании для него изготавливается и самодельный плуг. Тогда можно будет не только рыхлить, но и вспахивать почву. Такой изготовленный культиватор своими руками может прослужить довольно долго.

Устройство с мотором из электропилы

Как собрать культиваторВ этом электрокультиваторе функцию силового блока выполняет электропила цепная марки «Парма». Она крепится с помощью хомутов на раме культиватора. При необходимости пила быстро демонтируется и используется по прямому назначению.

Рама сваривается из стальных труб Ø24 мм. Рабочие фрезы делают из трубы Ø30 мм, а к ним приваривают стальные зубья — 6 шт под углом 30 градусов друг к другу. Вращение фрезам передаёт цепная двухступенчатая трансмиссия. В первой ступени звёздочка привода используется от пилы, а ведомая установлена от велосипеда. Вторая ступень состоит из мотозвёздочки и цепи.

Вал фрез изготавливается из круглого металлического профиля, крепится в вилке рамы с помощью подшипников качения. Фрезы и звёздочки крепятся шпонками. На этом устройстве необходимо устанавливать защитные кожухи на цепи приводов.

Техника на базе стартера СТ-8 от ГАЗ-51

Из чего собрать культиваторДля изготовления электрокультиваторов и мотоблоков своими руками используются и более мощные двигатели от машин. Часто устанавливается стартер СТ-8 от ГАЗ-51.

Предназначенный для культиватора стартер необходимо модернизировать. Надо укоротить его вал, изготовить новую переднюю крышку из дюралюминия и запрессовать в неё подшипник 204. Задняя крышка с подшипником остаётся прежняя, только к ней прикрепляется маслёнка с литолом.

В двух крышках просверливается много мелких отверстий для вентиляции. Воздух через них прогоняется вентилятором, который крепится на вал электродвигателя и защищается кожухом из дюралюминия. Кожух присоединяется к стартеру полоской дюралюминия.

Деталь от мотоцикла К-125 — ведущая звёздочка стыкуется с втулкой-ступицей и крепится на хвостовик вала. На входном валу редуктора устанавливается такая же звёздочка. Они соединяются цепной втулочно-роликовой связью. Ещё 4 звёздочки, имеющие по 11 зубьев, крепятся на выходном редукторном валу — на каждом по 2. Они соединяются втулочно-роликовыми цепями. Культиваторные фрезы крепятся на концах рабочего вала.

Электрокультиватор ЛопЛош

Двигатель электрокультиватораЭта модель — альтернатива громоздким приспособлениям. Название состоит из двух частей — лопата и лошадь. Отличается особой конструкцией с горизонтальными фрезами. Подходит для обработки любого грунта без больших затрат времени и ресурсов.

Изготовить ЛопЛош своими руками совсем несложно. Для этого нужен крепкий каркас, опорная стойка, рукоятки управления с изоляцией для предотвращения ударов током, электродвигатель, редуктор для передачи вращения на валы ножей.

На валы устанавливаются левый и правый ножи с режущими частями в сторону вращения. На редуктор — боковые стенки с помощью гаек. Можно устанавливать один или несколько ножей, а также окучник в зависимости от выполняемых работ.

Особенность этого прибора — расположение рукоятками в сторону движения. Передвигать можно с максимальной скоростью без особых нагрузок на двигатель и без его перегрева.

Отзывы

Самодельные электрокультиваторы в домашнем хозяйстве помогают облегчить труд и получать лучшие результаты, чем при дедовских методах. С современными заводскими моделями их, конечно, не сравнить. Но сделанные буквально из ненужного хлама приспособления достаются практически бесплатно и при этом часто выручают своих хозяев.

Для огорода у меня культиватор с бензиновым двигателем. Но в теплицах (их у меня три) работаю с самодельным электрическим культиватором, очень удобно и не дымит.

Виктор

Дороговато обходится электричество, но не требует топлива, не воняет, не жужжит.

Игорь

Если за изготовление возьмётся мастер, то качество и срок службы может быть ещё лучше заводского.

Павел

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
