Как сделать форточки в теплице на крыше – Форточка для теплицы из поликарбоната своими руками: как сделать и какие инструменты потребуются, где должны быть

особенности устройства проветривания, как сделать своими руками вентиляцию в теплице из поликарбоната

Использование теплицы для выращивания качественного урожая сопряжено с определенными условиями, которые необходимо создать внутри. Сохранять баланс влажности и температуры помогают форточки, без которых внутри культуры бы страдали от появления гнили и других заболеваний. Современные технологии предлагают несколько возможных вариантов установки конструкции, какие именно стоит рассмотреть подробнее.

Назначение

Благоприятный климат создать в теплице на даче можно только организовав вентиляцию. Мало просто установить форточки, требуется сделать это правильно, только так можно будет предотвратить появление микроорганизмов и бактерий. Принудительная вентиляция теплицы один из вариантов.

Неплохой вариант поликарбонат, который пропускает свет, но не воздух. Форточка крайне необходима для огурцов зимой и других культур. Чаще всего форточки делают две, чтобы растения внутри не сгорели от повышенной температуры, но их количество зависит от размеров помещения. Обычно организуют конструкцию на двускатной крыше и других вариантов исполнения.

Есть готовые варианты, а можно создать своими руками при помощи подходящего инструментария. Именно форточка способствует закаливанию посаженых культур. Они становятся более устойчивыми к неблагоприятным условиям.

Виды

Все конструкции для вентиляции

можно разделить на такие большие группы, как:

• механические;
• автоматические из амортизатора или гидравлики;
• с системой открывания.

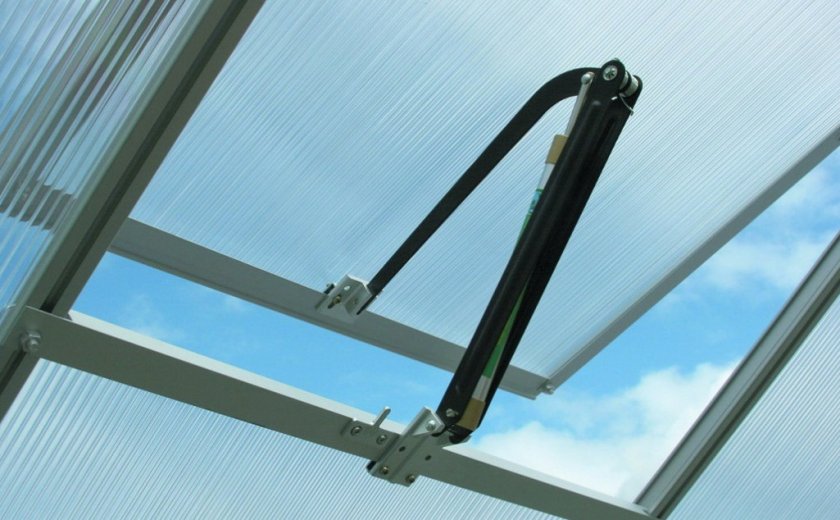

Автоматические форточки из поликарбоната оснащены электроприводом. Такой вариант практичнее механического, поскольку система реагирует на повышение температуры благодаря установленному фрамугу. Так, микроклимат внутри остается на необходимом уровне, что упрощает процесс ухода за растениями огороднику.

Форточки с автоматической установкой бывают следующими:

• с гидравлической системой;
• работающие на электрике;
• основанные на принципах сжатия металла.

Понять, какой из вариантов предпочтительнее можно только оценив преимущества и недостатки каждой конструкции.

Гидравлические

Несложная система, построенная на основе встроенной гидравлики, подсоединяется к конструкции форточки. Она отличается надежностью и автономной работой. Можно создать конструкцию разной мощности. Принцип работы состоит в том, что дельта измеряет температуру и влажность, а также решает, необходимо ли проветривать помещение.

Две емкости с жидкостью представляют собой рычаг, они соединены между собой шлангом. Они находятся на разных уровнях теплицы – внизу и вверху. В качестве регулятора температуры выступает емкость снизу, она полностью герметична, а верхняя колба представляет собой утяжелитель.

Все работает на простейших законах физики. Когда температура воздуха внутри теплицы повышается, нагревается и воздух в нижней емкости, под давлением происходит вытеснение жидкости, в результате чего она двигается по шлангу вверх.

Когда вес колбы сверху увеличивается, форточка открывается. Когда жидкость остынет, конструкция закроется, в среднем – это 20 минут. Такое приспособление можно создать и самостоятельно.

Единственным недостатком является неспособность защитить растения от резкого похолодания, поскольку даже незначительное воздействие низкой температуры приводит к повреждениям некоторых культур. Для создания системы самостоятельно можно использовать простые банки. В трехлитровую банку наливают по 800 мл воды и закатывают. В крышке проделывается отверстие, куда вставляется шланг, который не доходит до дна на 3 мм. На меньшую по объему банку надевают полиэтиленовую крышку и вставляют трубку от капельницы, она будет играть роль пневматического сифона. Оба отверстия должны быть герметично закрыты. Систему размещают внутри теплицы и приспосабливают к раме бруса-противовеса.

Электрические

В конструкции такой форточки есть вентилятор и реле. Когда внутри становится слишком жарко, срабатывает реле и включается вентилятор.

Одними из главных преимуществ считаются следующие:

• чувствительность;
• мощность;
• компактность;
• возможность регулировки.

Главный минус заключается в том, что при отключении электричества система перестает работать, а растения могут пострадать от влажности и высокой температуры. Иногда в теплицах оставляют одну форточку, которую можно будет открыть вручную, чтобы предотвратить негативные последствия. Можно также установить резервный источник питания, к примеру, солнечную батарею или аккумулятор, подойдет и генератор. В любом случае ручной проветриватель помогает всегда решить возникшую проблему.

Биметаллические

Привод таких форточек работает на основании различий свойств отличающихся металлов, которые могут сжиматься и растягиваться. В основе используется два металлических элемента, обладающие отличающимся коэффициентом тепла на расширение. Когда один нагревается, он прогибается и открывает форточку, как только охлаждается конструкция – закрывается.

Главный недостаток – это небольшая мощность, поэтому использовать систему можно только в небольших по размеру теплицах.

Количество и размеры

Размеры и количество окон имеют большое значение при организации парника. Для 6 погонных метров нужно три форточки, поскольку на каждые два погонных метра устанавливается одна конструкция. Чтобы обеспечить нормальное проветривание внутри теплицы размером 3х6 м, устанавливается не менее 4 конструкций. Суммарная площадь должна составлять 25 процентов от площади поверхности помещения. При наличии перегородки окна располагают в каждом отсеке.

Расположение

Если приобретается уже готовая теплица, в ней предусмотрено чертежами, где будут располагаться окна. Конструкторы уже предусмотрели и обилие осадков и иные факторы, которые стоит учитывать в регионе. Иногда отверстие делают на крыше, но не менее эффективным считается боковое проветривание. Поскольку теплый воздух сосредотачиваются под потолком, то и сделанные там форточки эффективнее. С боковым расположением приблизительно делят высоту на три части и устанавливают конструкцию, отступая от земли на 2/3.

Если форточка организуется самостоятельно, тогда необходимо принимать во внимание следующие требования:

• возле входа не должно быть окон;
• первая конструкция устанавливается посередине теплицы;
• лучшее расположение с юга.

Варианты крепления

Конструкция каждой форточки обязательно предусматривает наличие фиксаторов, именно они отвечают за угол раскрытия.

Сегодня приспособления представлены двумя вариантами.

• Гребенка. Она представляет собой простой элемент, посредством которого происходит фиксация окна в необходимом положении. Ее не используют в автоматических системах, поскольку она ограничивает механизм, что приводит к быстрой поломке.
• Пружина на цепочке. На автоматику устанавливают ограничители на цепочке с пружиной, которые защищают систему при сильном ветре.

Одним из вариантов крепления окон являются поворотные шарниры. Выбор того, какой конструкции будет фрагма, никак не скажется на микроклимате. Если предварительно не было расчета температурного режима, тогда не делают рамку, поликарбонат прорезается по трем сторонам и заламывается край, который должен свободно двигаться. Создается ребро жесткости на нижнем уровне, в качестве него можно использовать рейку или профиль. Такая конструкция может выручить, пока не будет организована система вентиляции.

Форточки обязательно должны стоять по вертикали, но с ветреной стороны, поскольку сквозняк негативно влияет на уровень влажности. Важно сохранить естественную циркуляцию. Если теплица длинная или внутри посажены высокие культуры, то созданная система проветривания не даст результата, требуется другой тип.

Узнать, достаточно ли внутри окон можно присмотревшись к стенам. Если конденсат собирается, пора модернизировать конструкцию.

Производители

Даже если в конструкции теплицы уже есть достаточно окон, всегда есть вероятность, что может понадобиться установка дополнительной форточки.

Неплохие, полностью укомплектованные варианты предлагают такие российские производители, как:

• «Планета Садовод»;
• «Дуся-Сан»;
• «Термовент»;
• «Синьор Помидор».

Изделия поставляются в продажу уже собранными, с необходимым количеством петель и окладом. В комплекте также есть лист поликарбоната, который позволяет герметизировать швы и предотвратить попадание влаги во время сильного дождя. Плотное закрывание и полная герметичность при правильной установке гарантированы. Есть подробная инструкция по монтажу. Если хочется купить автоматическую систему, потребуется доплатить, поскольку в комплект система не входит.

Делаем своими руками

Сделать простую самодельную форточку несложно, если использовать чертежи. Правильное устройство конструкции поможет создать внутри идеальный для культур микроклимат, поэтому к процессу стоит подходить с особой тщательностью. Система, активизирующаяся автоматически – это всегда надежность и практичность. Может потребоваться для арочной форточки привод, с которыми электрический механизм будет работать как часы или гидроцилиндр. Фрамуга располагается в проеме, образованном между вертикальными и горизонтальными элементами каркаса.

Под рукой должны быть следующие инструменты и материалы:

• болгарка или ножовка;
• детали, обеспечивающие соединение, к примеру, уголки, но можно воспользоваться и сваркой;
• профиль каркаса конструкции парника, можно взять трубу меньше по размеру;
• саморезы;
• герметик либо уплотнитель;
• автоматический механизм.

Размер форточки пространства зависит от многих факторов, в том числе от наличия других окон, размера теплицы. Выпиливается верх и низ, а также боковые элементы. Они сгибаются по форме дуги, только после этого собирают раму, внутреннее пространство которой должно быть меньше на 2 мм отверстия в теплице. На следующем этапе вырезаются четыре детали, которые станут основой для фрагмы. При большом проеме желательно поставить дополнительно один профиль, который поможет улучшить прочность. Теперь следует монтировать петли.

Особое внимание стоит обратить на качество фурнитуры, поскольку от нее будет зависеть работоспособность вентиляционных окон. Фрагма помещается в раму, и устанавливаются петли. Желательно, чтобы на нижнем краю была приварена небольшая площадка, сюда поместится край механизма. По каркасу делаются сквозные отверстия. Они должны располагаться на расстоянии 15 сантиметров друг от друга. Обязательно от углов должен быт отступ 5 см. Рама крепится к каркасу парника с помощью саморезов с широкой шляпкой.

Теперь можно поставить ограничитель. Уже с улицы поликарбонат ставится на термошайбы, особое внимание на углы. На середине профиля рамы материал вырезается острым ножом. Автотолкатель собирается по схеме, предоставленной производителем. После окончания работы его помещают в центр рамы. По контуру можно положить резиновый уплотнитель, чтобы улучшить качество герметизации. В том случае, когда рама для окна слишком большая, тогда подъемник, который должен обладать и соответствующей мощностью, должен быть только посередине с дополнительным ребром жесткости. Если форточка маленькая, автопривод допускается поставить сбоку.

Теплицы из поликарбоната стали очень востребованы в последнее время благодаря огромному числу преимуществ этого материала. Под крышей всегда есть место для создания дополнительной форточки, поскольку там располагается свободный участок прямоугольной формы. Чаще всего конструкцию устанавливают на одном скате, подветренной стороны, что позволяет исключить иссушение воздуха внутри. Конечно, автоматика позволяет огороднику меньше затрачивать времени на уход за растениями. Системы работают без человека, но чтобы предупредить форс-мажор, лучше предусмотреть несколько форточек, которые будут открываться вручную.

Сегодня есть наши отечественные производители, которые предлагают готовые решения для теплиц разного размера. Такие автоматические системы отличаются надежностью и устойчивостью к особенностям российского климата.

Готовый комплект позволит сэкономить время и силы, а также обеспечит качественную систему вентиляции. Модели построены с использованием последних технологий, поэтому и проблем с ними на этапе эксплуатации практически не бывает. От огородника требуется только правильно произвести установку, если опыта недостаточно, можно пригласить специалиста.

В следующем видео вас ждет инструкция по сборке форточки для теплицы из поликарбоната «Ботаник».

dekoriko.ru

Установка форточки для теплицы из поликарбоната, автомат и механика

Форточка в теплице – обязательное условие для создания благоприятного микроклимата для выращивания урожая в закрытом грунте. Правильно организованная вентиляция обеспечивает не только максимально комфортные микроклимат для развития растений, но и препятствует появлению вредных бактерий, насекомых, микроорганизмов.

В статье расскажем, как сделать форточку своими руками: сколько штук, какого размера, где разместить, как выбрать фурнитуру. Подробно остановимся на вопросе: какие бывают автоматические форточки для теплицы из поликарбоната, в чем их преимущества и как сделать самооткрывающееся окно своими руками.

Размеры и особенности монтажа

Форточки помогают регулировать в помещении влажность и температуру воздуха.

Сколько форточек должно быть в теплице

Для качественного проветривания специалисты рекомендуют устанавливать на каждые 2 погонных метра теплицы 1 открывающуюся фрамугу, окончательное количество штук определяется местом расположения конструкции. В среднем, по отзывам опытных огородников, необходимое количество:

• До 3 м/п строения – 2 шт, минимум 1, если конструкция расположена на солнечной, хорошо проветриваемой стороне участка;
• 4 м/п — 1-2 шт.;
• 6 м/п – 3-4 шт.;
• 8 м/п – 4-6 шт.;
• 10 и более м/п – от 5 шт. + 1 на каждые последующие 2 м/п.

Считается, что для хорошего проветривания суммарная площадь форточек должна составлять 25% от общей площади поверхностей конструкции. Если теплица имеет внутреннюю перегородку, то они должны быть расположены в каждой части помещения.

В ролике вы найдете полезные советы для монтажа в дачной деревянной теплице под пленкой самодельной системы для автоматического открывания форточек.

Где устанавливать

В готовых изделиях открывающиеся фрамуги предусмотрены и рассчитаны в процессе проектирования конструкции, но в регионах с обильными осадками и на сырых участках лучше предусмотреть дополнительную форточку. В самодельной постройке форточка для теплицы из поликарбоната своими руками должна быть установлена по следующим правилам:

• не следует располагать близко к входу;
• сначала установить форточку посередине конструкции, следующие – по мере необходимости;
• так как теплый воздух скапливается под крышей, размещать проемы для проветривания лучше в верхней части теплицы, можно условно разделить высоту на 3 части, и делать проем, отступив 2/3 части от земли;
• желательно располагать с солнечной (южной) стороны конструкции.

Посмотрите инструкцию, как выполняется установка форточки в теплице из поликарбоната, на видео сборка и монтаж недорогого подъемника своими руками.

Автоматическое открывание форточек в теплице

Форточки в теплице могут открываться ручным способом или иметь автоматический привод, который гораздо удобней и практичней первого варианта. При определенной температуре воздуха внутри помещения фрамуга, оснащенная автоматом, самостоятельно открывается для проветривания, при похолодании – постепенно закрывается.

Чертеж, как собрать автомат открывания форточек для теплиц своими руками

Самооткрывающиеся форточки в теплице бывают 3 видов:

• гидравлические;
• электрические;
• биметаллические.

Для того чтобы определится какой автомат открывания лучше, подробно рассмотрим каждый вариант, проанализируем, в чем преимущества и недостатки конструкций.

Посмотрите, как правильно установить термопривод для автоматического открывания форточек теплиц большого размера.

Гидравлические

Автоматический открыватель форточки для теплиц на гидравлике – простая рычажная система, подсоединяемая к форточке. Конструкция надежная, автономная, в зависимости от размера фрамуги можно купить или сделать своими руками гидравлический открыватель разной мощности. Предлагаем посмотреть видео обзор гидравлический открывателей, с анализом качества их работы на практике.

Принцип работы основан на дельте температур окружающей среды: изменяются атмосферные условия (воздух нагревается или остывает), изменяется действующий на рычаг вес, в следствии чего окно соответственно открывается или закрывается.

Рычаг представляет собой 2 емкости с жидкостью, соединенные шлангом, одну располагают вверху, другую – снизу теплицы. Нижняя колба – это своеобразный терморегулятор, сосуд герметичен, часть его заполнена жидкостью, часть – воздухом. Верхняя емкость выполняет роль утяжелителя. Далее срабатывают законы физики: поверхность теплицы нагревается от солнца, внутри помещения поднимается температура, воздух во в нижней колбе нагревается, начинает расширятся и вытеснять жидкость, выдавливая ее по трубке в верхний сосуд. Вес утяжелителя (верхней емкости) становится больше, происходит открывание форточки.

Приспособление незатейливое, можно сделать и установить своими руками. Жидкости требуется 20-30 минут на остывание, окно в теплице все это время будет открытым, что является незначительным недостатком гидравлического механизма. Например, при резком похолодании, это время может сыграть фатальную роль для растений.

Смотрите ролик, как устроен гидравлический автоматический открыватель форточки для теплиц своими руками, на видео отмечена незначительная, но часто встречающаяся ошибка: емкости следует располагать на солнце, тень замедляет нагрев жидкости.

Электрические

Теплица с автоматической форточкой на электричестве – система, состоящая из температурного реле и вентилятора. При нагревании воздуха в теплице до определенной температуры реле срабатывает, вентилятор включается. Значительные плюсы – мощность, высокая чувствительность к дельтам температуры, возможность регулировать систему, компактность прибора. При отключении электричества такое автоматическое открывание в теплице становится бесполезным — это является ее недостатком.

Полезно знать:  Если решено устанавливать в теплице электрическую систему проветривания, то рекомендуется обзавестись и резервным (аварийным) источником питания. Обезопасить урожай в теплице помогут системы, оснащенные современными электрическими автоматами на аккумуляторах, заряжающихся от солнечной батареи.

Биметаллические

Биметаллический привод для форточек теплиц устроен на принципе разности свойств работы металла: сжатие и растяжение под действием температурной дельты. Механизм состоит из металлических 2 пластин с разным тепловым коэффициентом расширения. Нагреваясь, одна из пластин выгибается в дугу и открывает форточку, когда температура падает, происходит обратное действие. Недостаток – небольшая мощность, подходят системы только для маленьких и легких фрамуг в теплице.

Как сделать форточку в теплице из поликарбоната своими руками

Форточка для теплицы из поликарбоната автомат – это практично, надежно, выгодно, целесообразно. Самый простой способ организовать умное проветривание – купить готовое устройство и установить его своими руками.

Установка форточки в теплице

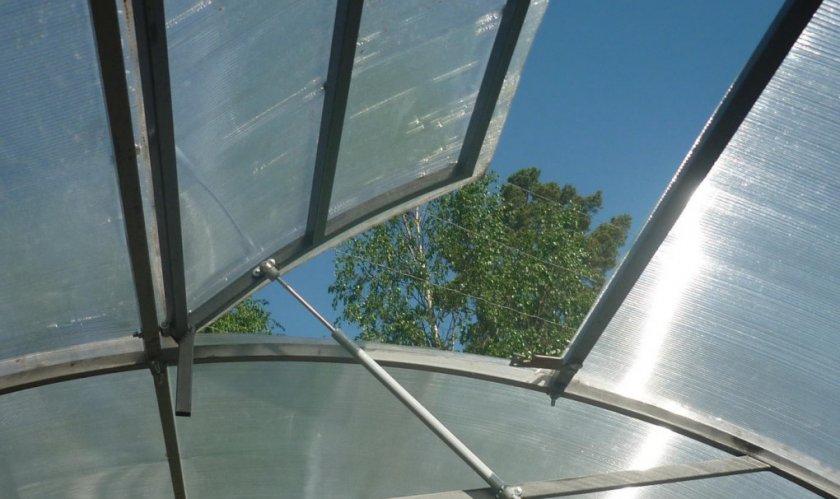

Для примера рассмотрим, как делается форточка для арочной теплицы. Открывающаяся фрамуга устанавливается в проем, образованный пересечением вертикальных и горизонтальных деталей каркаса.

Потребуется:

• профиль, из которого сделан каркас теплицы, или трубы чуть меньшего размера;
• ножовка по металлу, болгарка;
• соединительные детали: стыковочные планки, уголки либо сварка;
• саморезы по металлу;
• механизм для автоматического открывания;
• уплотнитель либо монтажная пена.

Совет:  Форточку можно не делать по площади всего проема, а изготовить раму нужного размера, необходимого для проветривания.

Выпиливаем в размер 4 детали: 2 верх и низ форточки теплицы, 2 – боковые элементы, их следует согнуть по форме дуги каркаса. Собираем раму. Этот этап можно упустить, если размер окна совпадает с размером проема теплицы.

Замеряем внутренний проем собранной рамы, минус 2-3 мм с каждой стороны. Вырезаем еще 4 детали, собираем внутреннюю фрамугу, которая будет открываться. Если проем большой, то посередине рекомендуется установить дополнительный профиль, он обеспечит прочность конструкции. Присверливаем петли.

Выбирайте качественную фурнитуру

Далее в раму помещаем фрамугу и прикручиваем петли.

На нижний профиль следует приварить небольшую площадку, на которую будет установлен край механизма

Просверливаем по изготовленному каркасу отверстия насквозь.

Отверстия рекомендуется делать на расстоянии 150-200 мм и по 50 мм отступив от углов

Прикрепляем раму к каркасу теплицы, фиксируем на саморезы с широкой шляпкой.

Длины сверла должно хватить на толщину 2 профилей

Устанавливаем ограничители на раму, чтобы фрамуга не падала внутрь теплицы.

Фиксаторы должны надежно удерживать форточку

Выходим на улицу, прикручиваем поликарбонат на термошайбы по всему периметру и обязательно на углах. Вырезаем острым ножом поликарбонат, срез делаем на середине рамочного профиля.

Вырезка отверстия под форточку

Собираем выбранный автотолкатель, подробная схема указана в инструкции производителя. Устанавливаем устройство ровно по центру рамы.

Некоторые механизмы устанавливаются сбоку

Проверяем работу теплицы с помощью теплой воды.

Способ проверки, как работает установленные самооткрывающиеся форточки в теплице своими руками

Чтобы форточка не протекала по внутреннему контуру рамы рекомендуется установить самоклеющийся резиновый уплотнитель.

Для правильного выбора подъемника, предлагаем читателям смотреть ролики установка форточки на теплицу, представленные в статье.

setroom.ru

Обзор форточек для теплицы из поликарбоната: автоматические и простые

Выращивание урожая в теплице — данность, обусловленная климатическими условиями многих регионов. Чтобы обеспечить комфортные условия для агрокультуры, необходимо предусмотреть свет, полив, подогрев и, безусловно, грамотную вентиляцию помещения.

В статье пойдет речь о том, как правильно организовать проветривание закрытого грунта, сколько форточек должно быть в теплице, какого размера, где их расположить. И отдельно подробно остановимся на вопросе, как сделать самооткрывающиеся форточки в теплице своими руками.

Общие правила по устройству

Форточки в теплице – необходимое условие для создания правильного микроклимата в помещении, они помогают регулировать температуру и влажность воздуха, что является залогом хорошего урожая. Грамотное проветривание поможет избежать инфицирования теплицы, многократно сократит возможность появления вредных насекомых и микроорганизмов.

Посмотрите инструкцию с пояснениями, как делается установка форточки в теплице из поликарбоната, на видео поэтапный процесс изготовления и монтажа конструкции.

Сколько делать

При организации вентиляции теплицы, встает вопрос: сколько делать форточек? Здесь обратимся к советам специалистов, которые рекомендуют на каждые 2 м/п устанавливать 1 фрамугу размером 900*600 мм, так, если строение 3 м, то лучше сделать 2 штуки, равно как и на 4-метровую постройку. Принято считать, что общая площадь открывающихся проемов должна составлять не менее 20-25% от общей площади теплицы, что достаточно для полноценного проветривания помещения.

Полезно знать: Если теплица имеет в своей конструкции перегородки, разделяющие ее на 2 и более частей, то форточки важно устроить в каждой секции, чтобы организовать правильную циркуляцию воздуха.

Расположение

Из-за особенностей теплого воздуха подниматься вверх, форточки следует располагать вверху конструкции: вмонтировать в крышу либо сделать проемы, отступив на 2/3 по высоте от основания конструкции.

Размещение зависит и от расположения постройки. Так, если теплица установлена на солнечной стороне и по коньку направлена с востока на запад, как рекомендовано агронормами, то достаточно 2-3 открывающиеся фрамуги на конструкцию длиной 6 м. Но в регионах с повышенной влажностью, а также на сырых участках, следует предусмотреть большее количество форточек.

Совет: Даже если вы купили готовую теплицу, где все открывающиеся элементы просчитаны специалистами и предусмотрены проектом, при размещении постройки на местности с повышенной влажностью, следует устроить дополнительные форточки.

Верхнее расположение открывающихся фрамуг снижает вероятность образования сквозняков

По отзывам опытных садоводов-огородников, не рекомендуется располагать открывающиеся элементы рядом с входной дверью, это поможет избежать:

• сквозняков;
• захлопывания фрамуг при порывах ветра:

И позволит равномерно распределить воздушные потоки. Если вы проектировали и строили теплицу своими руками, то сначала проем следует устроить в середине длины постройки, а остальные форточки расположить на равном расстоянии от него.

В видео-инструкции подробно рассказано, как правильно сделать верхние форточки в теплице из пленки на деревянном каркасе.

Почему лучше устроить самооткрывающиеся форточки в теплице

Автоматический открыватель форточки для теплиц позволяет организовать проветривание без участия человека. Это значительно облегчает труд огородников, позволяет высвободить время. Даже при условии отсутствия человека на участке, автоматическое открывание форточек в теплице позволяет защитить посадки от перемены погодных условий. Что снижает риски потерь и повышает вероятность хорошего урожая.

Принцип работы

Привод для форточек теплиц бывает:

• биметаллический;
• гидравлический;
• электрический.

Принцип их работы основан на колебании температуры в помещении: при нагревании механизма, он открывает форточку, в случае понижения температуры автомат срабатывает на закрытие. Чтобы правильно выбрать автомат открывания форточек для теплиц, исходя из собственных условий, необходимо изучить все преимущества и недостатки устройств.

Предлагаем видео обзор со сравнительным анализом, какие лучше установить автоматические форточки для теплицы из поликарбоната, с пояснениями нюансов, что поможет сделать читателям правильный выбор.

Биметаллические механизмы

Биметаллические устройства состоят из двух разных металлических пластин, и работают благодаря разному коэффициенту расширения металлов. При повышении температуры одна их планок расширяется, благодаря жесткой фиксации с концов, выгибается дугой, под этим воздействием окно открывается. При снижении температуры происходит обратный процесс. Но биметаллические устройства не могут похвастаться большой мощностью, их применение целесообразно только в легких конструкциях и для открывания небольших проемов, например, в пленочных на алюминиевом каркасе.

Принцип работы биметаллических подъемников

Электрические автоматы для открывания

Электрические приводы для открывания форточек в теплице оснащены вентилятором и тепловым реле. Если температура повышается, реле реагирует на колебания и включает вентилятор. Открыватели на электричестве бывают разной мощности, можно подобрать привод как для легкой, так и для тяжелой, большой форточки. Теплица с автоматической форточкой, работающей от электричества более приспособлена к колебаниям температуры, так как чувствительное реле реагирует даже на небольшую дельту, а при необходимости можно запрограммировать устройство на любой режим. Но придется продумать резервное питание, так как при отключении света электрический привод становится бесполезен. Он так же не актуален на небольших дачных участках, посещение которых несет временный краткосрочный характер.

В ролике ниже продемонстрирована работа электрических открывателей, показано, как отрегулировать подъемники с помощью термостата.

Гидравлические устройства

Гидравлический термопривод для автоматического открывания форточек теплиц – самый популярный вид автоматов для организации проветривания закрытого грунта. Рычажная система, подсоединенная к форточке, работающая на принципе расширения жидкостей.

Термоцилиндр для устройства автоматического проветривания

Гидравлический автоматический открыватель форточки для теплиц своими руками делает просто, по сути, это 2 емкости, наполненные жидкостью, соединенные шлангом. Колба снизу герметична и частично заполнена воздухом, другой отсек – воздухом, она выполняет роль терморегулятора. Колба вверху – утяжелитель. Солнышко припекает, температура в теплицы растет, воздух в первой колбе расширяется, вытесняет жидкость, которая по шлангу перетекает в верхнюю емкость, она наполняется, становится тяжелее, форточка открывается. Воздух остывает – происходит обратное действие.

Вместо шланга иногда устанавливают рычаг, расширяющийся воздух выдавливает его из колбы, и он открывает фрамугу. Вариантов самодельных гидравлических устройств достаточно много, как просто сделать механизм своими руками представлено на чертеже ниже.

Схема практичного самодельного гидравлического толкателя для открывания форточек в теплице

Важно: При установке колбы следите, чтобы она не оказалась в тени, так как там она будет медленнее нагреваться относительно общей температуры в теплице. Это задержит открывание форточки, что приведет к перегреву и может нанести вред растениям.

Посмотрите ролик про универсальный подъемник для проветривания теплиц, на видео обзор устройства, которое подходит для купольных и скатных конструкция, а также для дверей.

Как делается форточка для теплицы из поликарбоната своими руками – поэтапная инструкция

Визуально размечаем по высоте теплицу на 3 части, в самой верхней будем устанавливать форточку. Обследуем каркас, проемы должны располагаться между несущими элементами. Например, форточка для арочной теплицы будет эргономична и удобна, если ее устроить между верхней и следующей снизу поперечиной, под самой высокой точкой дуги.

На фото грамотно устроенная форточка для теплицы из поликарбоната, автомат биметаллический, расположен посередине, чтобы равномерно распределить вес фрамуги

Видео ниже подскажет, как правильно согнуть элементы и сделать фрамуги для арочной конструкции.

Если расстояние между перекрестиями несущих элементов большое для форточки, то дополнительно делаем раму в размер фрамуги. Берем 4 отрезка трубы, складываем в прямоугольник, по углам устанавливаем уголки, закрепляем саморезами по металлу. При наличии оборудования раму можно сварить. Если каркас и без того прочный, достаточно прикрепить к нему поперечную планку, на которой будет держаться открывающаяся часть форточки.

На фото желтая поперечная планка — один из способов сделать основание для крепления форточки

Далее делаем рамку в размер, для ее изготовления лучше использовать легкий материал, если это металлический каркас, то взять более тонкие трубы, для деревянного подойдут бруски 20*40 мм. На готовую рамку устанавливаем петли, простые шарнирные, и крепим к поперечнику. Важно, чтобы с внешней стороны она была заподлицо с основным каркасом, а форточка арочной теплицы должна повторять форму дуги каркаса.

Фото-пример, как собрать рамку для форточки

Совет: Если рама для форточки большого размера, то подъемник большой мощности рекомендуется устанавливать посередине, для этого в раме следует сделать дополнительное ребро жесткости. На маленьких и легких форточках автопривод можно устанавливать сбоку.

Если теплица уже покрыта поликарбонатом, у наружной стороны прикручиваем укрывной материал к раме, и прорезаем ножом по середине каркасного профиля. Чтобы избежать протечек, по периметру форточки делаем гидроизоляцию, идеально подходит самоклеющаяся резиновая прокладка.

Так как каркас для форточки у нас без фаски, чтобы фрамуга не проваливалась внутрь теплицы, устанавливаем стопор, это могут быть уголки или кусок трубы, вариант представлен на фото ниже. Нелишней будет и защелка, очень удобно использовать магнитные приспособления.

В прямоугольнике выделено, как сделать простейший стопор

В случае установки автоматического привода, защелка не нужда. Готовый механизм можно купить в магазине, собрать по инструкции и установить по месту. В целях экономии, можно сделать автомат открывания форточек для теплиц своими руками.

Обязательно смотрите видео, как сделать гидроцилиндр для открывания форточки и двери в теплицы из обычного амортизатора.

В заключении предлагаем читателям смотреть ролики, установка форточки на теплицу, на видео подробно рассказаны все этапы сборки и монтажа.

Следующее видео расскажем об очень бюджетном варианте устройства открывающейся фрамуги в теплице.

roomgood.ru

Теплица с двускатной крышей

Теплицу «домиком» стеклянную, пленочную или из поликарбоната, часто можно увидеть на дачных участках. Этот вид теплиц не лишен недостатков: его сложнее построить, чем односкатную или арочную, для него требуется много материала и жесткий каркас. Почему же именно теплица с двухскатной крышей так часто появляется на наших участках?

• Это прочная жесткая конструкция.
• На крыше не задерживается вода, она легко стекает и не создает дополнительной нагрузки на каркас.
• Конструкция позволяет выращивать растения разной высоты, от маленьких до высоких.
• Можно построить круглогодичный вариант с отоплением и освещением.
• В теплице можно сделать форточки для эффективного проветривания.
• Можно построить теплицу по Митлайдеру с особой системой проветривания.

Виды теплиц

Теплица c двускатной крышей может быть двух видов:

• сезонная — может быть как капитальной, так и временной. Капитальные варианты делают из стекла, поликарбоната, временные могут быть покрыты пленкой, это более дешевый вариант.

• зимняя — капитальная конструкция с каркасом из металла или бруса, покрытая стеклом или поликарбонатом, на прочном основании. В нее проводят отопление и освещение, и тогда выращивать овощи и зелень можно будет круглый год.


Покрытие теплицы

В зависимости от разновидности теплиц, выбирают разные материалы. В качестве покрытия может выступать

• полиэтиленовая пленка,
• стекло,
• листы поликарбоната.

Полиэтилен

Это самый дешевый из перечисленных материалов, его используют для летних вариантов теплиц. Полиэтиленовая пленка хорошо пропускает и рассеивает свет, но этот материал довольно быстро портится от ультрафиолета, поэтому пленочное покрытие приходится менять каждый год.

Стекло

Это традиционный материал для покрытия теплиц, он хорошо пропускает свет и удерживает тепло. Недостатки — большой вес, хрупкость, сложность монтажа.

Поликарбонат

Поликарбонат приходит на смену стеклу — конструкции из него получаются легкими и прочными. Сотовый поликарбонат представляет собой плиты из двух листов пластика с ребрами жесткости между ними. Он выпускается двух размеров: 2,1*2,6 м и 2,1*12 м. Существует и монолитная разновидность, но она дороже, поэтому для теплиц обычно используют сотовый (ячеистый) поликарбонат. Кроме того, воздух внутри ячеистых листов помогает сохранять тепло.

Теплицы из поликарбоната с двускатной крышей сейчас набирают популярность, благодаря легкости этого материала построить парник своими руками гораздо легче, чем традиционную стеклянную теплицу. Кроме того, поликарбонат имеет покрытие, защищающее от ультрафиолета, которое продлевает срок его службы.

Выбирая поликарбонатный лист, нужно учитывать несколько моментов.

• Чем толще лист, тем лучше он удерживает тепло, но тем меньше пропускает света.
• Нежелательно использовать для теплиц облегченный поликарбонат (толщиной менее 4 мм). Это выйдет дешевле, но оправдано только для теплиц небольших размеров. Для крупных сооружений цена каркаса сведет на нет всю экономию, тем более тонкий поликарбонат может не выдержать снеговой нагрузки зимой.
• Оптимальная толщина листа — от 6 мм и больше. Если вы планируете отапливаемую зимнюю теплицу, то лучше брать материал толщиной от 15 мм.
• Соотношение цена/качество лучшее у российских производителей.

Каркас теплицы может быть выполнен из

• профилированных труб,
• оцинкованного металлического профиля.
• деревянного бруса,
• пластикового профиля.

Последний вариант подходит в том случае, если вы планируете построить летнюю теплицу из пленки. Для более долговечного сооружения используют профилированные стальные трубы, металлический профиль или деревянный брус.

Профилированные трубы

Они изготавливаются из нержавеющей или оцинкованной стали. Если трубы нержавеющие, то их ничем покрывать не надо, в противном случае их нужно покрасить. Между собой трубы соединяются сваркой или с помощью тройников и болтовых соединений. Это самый надежный вариант, особенно если вы используете тепличный поликарбонат большой толщины. Недостаток этого материала — высокая цена и большой вес.

Металлический профиль

Также можно использовать оцинкованный М-образный, П-образный или V-образный профиль. Он весит меньше, чем трубы, стоит дешевле. Двухскатная теплица из профиля и тонкого поликарбоната может обойтись и без фундамента, что также снижает расходы. Для этого просто берут профиль на 80 см длиннее, чем высота теплицы, и забивают его в грунт.

Деревянный брус

Это менее долговечный материал, чем металлические трубы. Дерево необходимо защищать от влаги и вредителей, пропитывая его соответствующими средствами, но в особых условиях теплицы они будут малоэффективны, а если эффективны, то могут быть ядовиты.

Важно! Деревянный каркас лучше выбирать в том случае, если есть возможность регулярно за ним ухаживать.

Где поставить теплицу

Обычно теплицы ставят так, чтобы их длинная сторона располагалась с запада на восток. Лучше ставить ее на открытом, хорошо освещенном месте.

Важно! Если нет возможности расположить парник так, чтобы он освещался солнцем весь день, выбирайте то место, на которое попадают солнечные лучи в первую половину дня — именно утреннее солнце полезнее всего для растений.

Если на участке две или больше теплиц, располагайте их так, чтобы они не заслоняли свет друг другу.

Этапы строительства

Проектирование

Для легкого стока воды двухскатная крыша из поликарбоната на теплицу должна иметь угол между 24 и 30 градусами. Такая кровля не требует особенной сложной стропильной системы. Типовые размеры теплицы с двускатной крышей:

• ширина – 2,5-3 м;
• длина 5-7 м;
• максимальная высота – 2,5 м.
• рекомендуемые размеры дверей — 180*80 см.
• пример чертежа с размерами приведен ниже.



Фундамент

Для легкой деревянной теплицы будет достаточно столбчатого фундамента. Для него нужно 6 бетонных столбов высотой 3 м и шириной 120 мм. 4 столба располагают по углам, два — посередине длинных сторон. Их вкапывают в землю на глубину 0,5 м и заливают бетоном. Помните, что в жаркую погоду бетон во время его застывания необходимо периодически смачивать водой, чтобы не образовались трещины.

Для более тяжелой теплицы, особенно круглогодичной и большого размера, понадобится более серьезный фундамент: ленточный бетонный, из кирпича или из бутового камня.

Для ленточного основания выкапывают ров глубиной 30-40 см, цоколь должен возвышаться над землей на 20-25 см.

Для крепления деревянного каркаса на фундамент после его застывания монтируют обвязку из бруса сечением не менее 50*50 мм или устанавливают вертикальные деревянные стойки перед заливкой бетона. Перед установкой все деревянные части необходимо защитить от гниения, пропитав антисептиком.

Металлический каркас прикрепляется к основанию с помощью скоб, уголков и метизов. Его можно прикрепить и на деревянную обвязку.

Каркас

Здесь есть два варианта: либо собрать весь каркас полностью рядом с местом установки, а затем перенести его на фундамент и прикрепить к деревянной обвязке, либо, если вы уже установили деревянные стойки, прикреплять остальные элементы к ним.

Если вы выбрали деревянный каркас, используйте брусья толщиной 100 мм. Если столбики уже установлены в фундамент, то брусья необходимо прикреплять наверху стоек и посередине. Стропила располагают на расстоянии 0,5 м. Для скрепления брусьев между собой используйте уголки и саморезы, а не гвозди.

Для теплицы из поликарбоната и профильной трубы стойки каркаса и стропила располагают на расстоянии 0,7 или 1 м. Основные стойки, стропила и коньковой балки используют профиль размером 20*40 мм, для остальных элементов — 20*20 мм.

Важно! Двускатная крыша теплицы из поликарбоната должна быть спроектирована так, чтобы стык листов приходился на профиль.

Обшивая каркас, двигайтесь сверху вниз. Окна и двери делаются в последнюю очередь.

Раскрой и монтаж поликарбоната

Важно правильно расчертить листы материала, а затем аккуратно их разрезать. Для раскроя используют специальные ножницы для поликарбоната или электролобзик. Аккуратный раскрой позволит избежать перерасхода материала. Особенно важно точно выкроить листы под фронтоны.

Долговечность двухскатной теплицы из поликарбонатных листов зависит от правильного монтажа.

Внимание! Имейте в виду, что ребра жесткости у сотового поликарбоната должны в готовой конструкции располагаться вертикально. Также важно не перепутать стороны листа и закрепить его наружу стороной с защищающим от ультрафиолета покрытием.

Поликарбонат имеет свойство сжиматься и расширяться при перепадах температуры, поэтому отверстия под крепеж должны быть немного больше диаметра шурупов или саморезов. Между шляпкой шурупа и листом нужно подкладывать резиновую прокладку. Если вы делаете каркас из дерева, то между деревом и поликарбонатом в месте крепления также нужно положить резиновую прокладку. Между собой листы скрепляются с помощью соединительных планок.



Для защиты открытых кромок используйте паропроницаемый профиль, который защитит от воды и мусора, а нижнюю кромку оставьте открытой, чтобы обеспечить сток конденсата.

На видео ниже показано, как построить переносную двускатную теплицу.

Круглогодичная теплица — освещение и отопление

Для круглогодичного выращивания овощей и зелени необходимо освещать и отапливать теплицу, ведь растениям нужен 12-16 часовой световой день.

Для растений лучше всего подходят металлогалогеновые или светодиодные лампы, хотя цена на них довольно высока. Также подойдут ртутные лампы, однако, их потребуется много. Именно они дают подходящий спектр света.

Выбирая лампы для освещения, учитывайте не только спектр, но и теплоотдачу. Люминесцентные лампы подходят по спектру, но теплоотдача у них низкая.

Наиболее экономичным считается отопление с помощью горячей воды и твердого топлива. Также для теплицы на приусадебном участке можно использовать инфракрасные лампы. Они не только дают тепло, но и убивают грибок. Также часто теплицу обогревают, подключая ее к системе отопления дома.

bouw.ru

Как сделать форточку в теплице из поликарбоната

На сегодняшний день поликарбонатные парники пользуются большой популярностью у дачников и владельцев частных домов. Они дают возможность выращивать урожай независимо от времени года. Создание оптимальных условий для растений предполагает проветривание помещения, поэтому форточка для теплицы из поликарбоната является обязательным элементом. Рассмотрим, как сделать форточку в поликарбонате самостоятельно.

Зачем нужны форточки для теплицы из поликарбоната

Отверстия для вентиляции позволяют регулировать температуру и уровень влажности. Сделать форточку в теплице из поликарбоната необходимо для решения следующих задач: проветривание, сокращение риска попадания и распространения вредных паразитов и насекомых, борьба с инфекционными заболеваниями растений.

Подготовка

Установка форточки в теплице из поликарбоната представляет собой несложный процесс, главное к нему правильно подготовиться. Прежде всего, готовим все необходимое: монтажную пену или уплотнитель, нож, крепежи, шуруповерт, саморезы, ножовку, напильник.

Выбираем место

Если речь идет о малогабаритной теплице, вполне можно обойтись 2 форточками в 2 удаленных углах помещения: у пола и под потолком. При выборе расположения необходимо учитывать направление дующего ветра. Отверстие лучше делать с той стороны, которая ему противоположна. Это позволит избежать такой негативный момент как иссушение воздуха. Помимо этого, данное расположение способствует естественной циркуляции воздуха.

Важно учитывать, что циркуляция воздуха будет нарушена, если увеличится длина сооружения или объем урожая. Во избежание появления конденсата и его неблагоприятных последствий необходимо дополнительное вентиляционное отверстие, то есть дополнительная форточка в теплице из поликарбоната своими руками.

Форточка в теплице из поликарбоната своими руками: виды приводов

Самым простым вариантом является форточка на теплицу из поликарбоната механическая. А вот идеальным вариантом является автоматическая форточка для теплицы из поликарбоната. Когда в помещении повышается температура воздуха, автомат открывает форточку, а когда температура понижается – закрывает ее. Конструкция в данном случае предусматривает особый привод. Он может быть 3 типов: электропривод, биметаллический и гидравлический.

Биметаллический вариант представляет собой 2 планки из металла с отличающимися коэффициентами расширения. При нагревании воздуха, одна планка изгибается и образует дугу. Так как ее концы надежно зафиксированы, начинается открывание фрамуги. При охлаждении воздуха в действие вступает вторая пластина, которая закрывает отверстие. Данный тип отлично подходит для легких конструкций. Он позволяет автоматизировать функционирование маленьких форточек с каркасом из алюминия.

Гидравлический привод является наиболее распространенным, так как используется в крупных теплицах. Здесь открывание/закрывание регулируется системой специальных рычагов, работающих на основании закона расширения жидкости. Данный привод имеет следующее устройство:

1. Две емкости, расположенные друг над другом, сообщаются через шланг.
2. Нижняя емкость выполняет функцию терморегулятора. Она герметична, на 50% заполнена жидкостью, а на 50% – воздухом.
3. Верхняя емкость является своего рода нагрузкой, в ней находится только воздух.

Когда воздух в верхней емкости нагревается под действием солнечных лучей, он расширяется и выталкивает жидкость в нижнюю чашу через шланг. В результате вес нижней чаши увеличивается и срабатывает открывание. При понижении воздушной температуры, жидкость возвращается, происходит закрытие. В некоторых теплоприводах шланг заменен на рычаг. В данном случае расширенный воздух действует на рычаг, за счет этого открывается вентиляционное отверстие.

Монтаж данного привода в поликарбонатной фрамуге имеет 1 нюанс: необходимо правильно расположить терморегулятор, чтобы он своевременно «реагировал» на увеличение температуры.

Электрический привод предполагает установку теплового реле и вентилятора. Когда температура превышает установленный порог, автоматически срабатывает реле и включает вентилятор. Достоинством данной конструкции является высокая мощность и чувствительность даже к несущественным температурным перепадам. Единственным минусом является надежность. Если электропривод выйдет из строя, вся система перестает работать. По этой причине, при выборе электропривода, необходимо позаботиться о запасном автономном питании. Если вас интересует изготовление форточки в теплице из поликарбоната для дачи, которую вы посещаете не на постоянной основе – это не самый лучший вариант.

Необходимые расчеты

Итак, мы выбрали расположение форточек в теплице из поликарбоната и тип привода. Приступим к расчетам для изготовления чертежей. Согласно рекомендациям специалистов, располагать фрамуги нужно следующим образом: 1 отверстие через 2 метра парника. Размеры стандартного окошка: 90 см * 60 см. Если площадь парника выражена нечетным числом, например, 5 метров, нужно делать 3 отверстия, как для шестиметровой теплицы. Совокупная площадь сделанных отверстий не должна превышать 20-25 % площади сооружения. Если сооружение поделено на секции, правило распространяется на каждую из них.

Из уроков физики мы знаем, что нагретый воздух поднимается наверх. По этой причине изготовлять фрамуги рекомендуется на крыше, как можно дальше от входа. Это ликвидирует сквозняки, сокращает возможность захлопывания окошек и обеспечивает равномерное распределение воздуха.

Инструкция

Для примера, у нас классическая теплица из поликарбоната, форточка в ней будет изготавливаться с гидравлическим приводом. Устанавливать ее нужно в проем между каркасными направляющими. Для этого делаем следующее:

1. Производство форточки начинается с выпиливания элементов рамы.
2. Каждый элемент делаем изогнутым, потому что конструкция арочного типа.
3. Теперь изготавливаем внутреннюю рамку, ее размеры на несколько мм меньше наружной.
4. Если у вас широкий проем, для надежности и прочности установите в раме перемычку.
5. Крепим петли к раме. Вставляем внутреннюю раму в наружную. Закрепляем петли.
6. Снизу привариваем небольшой участок, к нему в дальнейшем крепится гидравлический привод.
7. Отступая от края 5 см, делаем сквозные отверстия по каркасу каждые 15-20 см.
8. Крепим саморезами рамку к каркасу.
9. Монтируем ограничители, чтобы фрамуга не проваливалась внутрь.
10. С наружной стороны фиксируем поликарбонат по всему сделанному проему с помощью термошайб.
11. Аккуратно вырезаем ножом отверстие в середине рамы.
12. Внутри отделываем контур рамы резиновым уплотнителем для защиты конструкции от осадков.

Если у вас механическая форточка, на этом можно вполне остановиться. Если же вы выбрали вариант с приводом, устанавливаем его механизм. В нашем случае мы наливаем в нижнюю емкость теплую воду и проверяем конструкцию в действии. Альтернативным вариантом являются передвижные форточки на теплицу из поликарбоната, однако это уже тема отдельного материала.

И напоследок видео, которое поможет вам наглядно представить весь процесс:

Похожие статьи

polygalvostok.ru

особенности устройства, монтаж своими руками, видео

При сооружении теплицы многие устанавливают дополнительные форточки. О том, для чего они предназначены, каких видов бывают и как сделать вентиляцию в теплице самостоятельно, вы узнаете из нашей статьи.

ПоказатьСкрыть

Назначение форточки для теплицы

Хорошие условия для тепличных растений можно создать с помощью вентиляции. Для этого необходимо правильно сделать и установить форточки, чтобы избежать появления микроорганизмов. Также они нужны для выращивания растений зимой и закаливания посаженных саженцев.

Многие используют для форточек поликарбонат, поскольку он не пропускает свет и воздух. Зачастую устанавливаются две форточки, это необходимо для того, чтобы избежать сгорания растений, при этом их количество зависит непосредственно от размеров теплицы. Чаще всего конструкции размещают на крыше. Можно приобрести готовую форточку или сделать самостоятельно.

Особенности и принцип работы механизма

Существует два метода проветривания теплиц: ручной и автоматический.

Знаете ли вы? Согласно археологическим данным, возделывание различных растений в домашних условиях началось ещё в Древнем Китае.

Рассмотрим принцип работы каждого механизма, а также его преимущества и недостатки:

1. Ручной способ вентиляции. Определяя температуру с помощью термометра и гигрометра, вы самостоятельно устанавливаете режим проветривания или создаёте дополнительное тепло для растений. Данный процесс выполняется с помощью открытия и закрытия форточки в необходимое для вас время. Преимуществом данного метода является небольшая стоимость приборов. Недостатком считается постоянная привязка датчика к приборам для определения их показателей. Если у вас нет возможности постоянно находиться в теплице, то нужно оптимизировать принцип работы механизма, для этого вам подойдут самооткрывающиеся форточки или автоматика.
2. Автоматический метод вентиляции. Данный способ прост в эксплуатации, он создаёт необходимые климатические условия для выращиваемых культур в теплице. При этом вам не нужно постоянно находиться в помещении с растениями, чтобы контролировать, когда нужно открывать и закрывать форточку, поскольку процесс регулирует открыватель. Данный метод имеет много плюсов, самый значительный состоит в отсутствии необходимости постоянного контроля работы системы. К минусам можно отнести тот факт, что сделать такую систему будет довольно сложно и потребуется вложить больше средств, чем в предыдущем варианте. Также существует несколько типов автоматического метода, о них вы узнаете детальнее ниже.

Видео: Установка форточки с автоматическим проветриванием теплицы

Самой лучшей теплицей от производителей считается ТЭФФИ, поскольку в такой теплице можно выращивать растения и в зимний период, в её комплектацию входит дверь и два окна для проветривания.

Виды форточек

Существуют такие конструкции для вентиляции:

• механические;
• автоматические.

Автофорточка оборудована электроприводом. Механическое приспособление уступает автоматике, так как система реагирует на изменение температуры с помощью установленной фрамуги. Конструкция создаёт нужные климатические условия для выращивания различных культур, таким образом упрощая уход за ними. Автоматические приспособления разделяют на три вида, их рассмотрим ниже, каждый по отдельности.

Гидравлические

Простая система со встроенной гидравликой. Она подключена к конструкции форточки. Данный вид работает автономно, а также он надёжнее. Плюсом гидравлической конструкции является то, что можно самостоятельно установить необходимую мощность в системе. Принцип работы такой вентиляции заключается в следующем: устройство измеряет температуру и влажность воздуха, с помощью чего решает, нужно открывать или закрывать форточку. Такая методика регулирует процесс проветривания. Рассмотрим подробнее, из чего состоит данный вид вентиляции.

Две ёмкости с жидкостью, которые представляют собой рычаг, соединённые между собой шлангом. Эти ёмкости размещены на разной высоте — одна сверху, вторая снизу. Нижняя полностью герметичная ёмкость является регулятором температуры, а верхняя задействована в роли утяжелителя. Процесс работы устроен по законам физики. В момент, когда температура повышается, воздух снизу греется, затем под напором вытесняет жидкость и перемещает её вверх, вследствие чего вес колбы увеличивается, конструкция открывается. При охлаждении по прошествии 20 минут система автоматически закрывается.

Основным недостатком такой конструкции можно считать неспособность защитить уязвимые к переохлаждению растения.

Знаете ли вы? Голландия — одна из стран мира, в которой построено наибольшее количество теплиц с автоматической вентиляцией. В Нидерландах сооружена самая большая оранжерея площадью в 10 500 га.

Электрические

Электрическая состоит из вентилятора и реле. В момент повышения температуры срабатывает реле и включается вентилятор.

• Основными преимуществами считаются:
• чувствительность к температуре;
• высокая мощность;
• данная конструкция занимает мало места;
• её работу можно регулировать.

Недостаток данного варианта состоит в необходимости постоянного снабжения электроэнергией, при её отсутствии двигатель не будет работать, при этом растения могут пострадать от избыточной влаги или её нехватки, а также от высокой температуры.

Важно! Для того чтобы избежать данной проблемы устанавливают квадратную форточку, к которой крепят ручку или крючки, с помощью которых её можно открыть вручную. Также можно установить дополнительное питание с помощью солнечных батарей или генератора.

Несмотря на обстоятельства, дополнительное окно, которое можно открыть самостоятельно, решит любую проблему ухода за растениями в теплице, поскольку не только автоматика, но и воля садовода будут решать, в каких условиях будут находиться растения. Также можно соорудить самодельный подъём форточки с помощью стеклоподъёмников. Для этого необходимо установить термостат, который служит для измерения направления электрического двигателя для определения температуры с помощью микроконтроллера в режиме термостата и таким же образом отключает двигатель по конечным выключателям.

Принцип работы заключается в том, что в конструкции встроены два концевика. Когда устройство включено и температура ниже установленной, двигатель двигается в сторону и закрывает форточку, поскольку срабатывает первый концевик. Когда температура повышается, двигатель двигается по часовой стрелке, срабатывает второй концневик, и конструкция не закрывается, а открывается. И так по циклу.

Биметаллические

Привод данной вентиляции работает благодаря свойствам отличающихся металлов, которые могут сжиматься и растягиваться. В основе используются раздвижные металлические элементы, обладающие отличным коэффициентом тепла на расширение.

Суть работы данной системы заключена в приводе, который при нагревании прогибается и открывает форточку, при охлаждении закрывает. Таким образом, происходит автооткрывание фрамуги. Основным недостатком биметаллической вентиляция является небольшая мощность, из-за чего данный тип не используется в промышленных целях, а только в небольших теплицах.

Как сделать форточку в теплице из поликарбоната своими руками

Чтобы сделать форточки из поликарбоната самостоятельно, нужно определиться с количеством, размером и их расположением. Затем выбрать более надёжный и удобный способ крепления и установить.

Определение с количеством, размерами и расположением

При обустройстве теплицы важно учитывать количество и размер форточек. На шесть погонных метров необходимо установить две конструкции, потому что на два погонных метра устанавливается одна конструкция. Для обеспечения хорошей вентиляции в теплице размером 3х6 мм, нужно установить четыре конструкции.

В приобретенной теплице от производителя в комплектацию входить чертёж, в котором будет указано, где необходимо расположить форточки. Установить конструкцию сверху или сбоку — неплохой вариант. Однако лучше всего устанавливать систему проветривания на крыше, ведь именно там сосредоточено всё тепло. При расположении окон сбоку высоту необходимо разделить на три части и устанавливать конструкцию, отступая от земли на две трети.

При самостоятельной установке форточки необходимо учитывать следующие правила её расположения:

• не размещать у входа;
• первую конструкцию необходимо установить в центре теплицы;
• лучше расположить форточку на южной стороне теплицы.

Варианты монтажа

Каждая форточка должна иметь фиксатор, поскольку он отвечает за угол раскрытия.

Существует два варианта приспособления:

1. Гребёнка. Данный тип позволяет прикрепить элемент в нужном положении. Такой способ крепления не используется в автоматической системе, так как ограничивает механизм, из-за чего нужен будет ремонт.
2. Пружина на цепочке. Состоит из ограничителя на цепочке с пружиной, который устанавливается на автоматику.

Для крепления используются поворотные шарниры, шурупы. Микроклимат не зависит от формы и конструкции форточки. Её необходимо устанавливать в вертикальном положении, с ветреной стороны, потому что сквозняк плохо воздействует на влажность воздуха.

Важно! Для того чтобы определить, необходимое ли количество окон вы установили в помещении, посмотрите на стены. Если конденсат собирается, значит, конструкцию необходимо улучшить.

Установка

Окна в теплице можно сделать самостоятельно, если придерживаться правил установки.

Для этого нужно:

1. Определиться с местом расположения фрамуги.
2. Вырезать в том месте часть материала необходимого размера.
3. Сделать каркас из металлического профиля.
4. Прикрутить каркас вырезанной части материала.
5. Смазать герметиком края конструкции.
6. Закрепить к ней шарниры, замок и ограничитель.
7. Установить конструкцию.

Видео: инструкция по сборке форточки для теплицы из поликарбоната

Информация о том, сколько нужно окон для хорошего проветривания, а также возможность сделать окно с откидной крышей помогут вам обеспечить растения подходящими климатическими условиями. Изучив способы крепления, установку и монтаж конструкций, вы сможете воплотить их в своей теплице, создав качественные и герметично уплотнённые форточки.

fermer.blog

Форточка для теплицы

Каждый огородник хоть раз в жизни сталкивался с выращиванием растений в теплице. Для многих это способ зарабатывания денег, для других возможность кушать всегда свежи овощи с грядки, без консервантов и химикатов. Однако конструкция не так проста, как кажется на первый взгляд. Внутри должен сохраняться свой микроклимат, баланс влажности, температуры. Помещение должно проветриваться, чтобы избежать развития гнили и плесени. Устраивая на садовом участке конструкцию, следует определиться  формой строения, продумать, как будет установлены форточки для проветривания теплиц.

Назначение форточки для теплицы

Использование конструктивных элементов для создания внутри строения благоприятного климата, позволит выращивать хороший урожай и радоваться свежим продуктам. Но следует отметить, что простая установка форточки в теплице не заканчивает процесс благоустройства конструкции. Создание проветривания требует правильной установки элементов, только тогда внутри будут предотвращено развитие патогенных микроорганизмов, вредных бактерий. Для многих строений актуальна принудительная вентиляция.

На сегодня самый востребованный материал для укрытия строения является поликарбонат. Он отлично пропускает свет, но не пропускает воздух и потому форточка в теплице необходима для доступа свежего воздуха, без которого рост растений резко снизится.

В частности при выращивании огурцов в зимний период требуется частое проветривание. Как правило, утраивают две форточки для проветривания теплицы, предотвращая критическое повышение температуры воздуха внутри. Результатом высокой температуры становятся сгоревшие растения.

Но количество форточек для теплицы из поликарбоната зависит от размеров сооружения. Часто можно встретить проветривание, устроенное на крыше. Можно приобрести уже готовые конструкции и установит, а можно сделать своими руками, воспользовавшись инструментами. Наличие проветривания позволяет закалить растения, делая их более устойчивыми к атмосферным явлениям.

Разновидности форточек для проветривания теплиц

На сегодня существует три конструктивные группы оборудования, используемого для создания проветривания внутри строения:

1. Механическая форточка для проветривания теплиц;
2. Автоматическая, закрывающаяся с помощью амортизатора или гидравлического приспособления;
3. Форточка с системой открывания.

При создании автоматической форточки для теплицы из поликарбоната, то ее оснащают электроприводом. Использование указанного оборудования будет более практичным, чем эксплуатация механического способа проветривания. Это связано с наличием в автомате датчика, который реагирует на повышение температуры и открывает окна для снижения. Благодаря этому внутри строения всегда поддерживается оптимальный температурный режим. Становится проще ухаживать за растениями, но при этом собирать хороший урожай.

В свою очередь форточки для проветривания теплиц автоматического типа разделяются на дополнительные подгруппы:

• Управляется гидравлической системой;
• Электрическая система управления;
• Использует принцип сжатия металла.

Необходимость использования того или иного вида управления, зависит от конструктивных особенностей самого сооружения.

Использование гидравлических систем проветривания не требует использования электрических приборов, что значительно удешевляется стоимость конечной продукции. Система проветривания полностью автономна.

Гидравлическая форточка для проветривания теплицы работает на простейших законах физики, основанных на расширении жидкости при нагревании.

Когда в нижнем сосуде воздух, под действием температуры, нагревается, то он поднимается вверх по трубке. В результате возникает давление на жидкость, которая начинает двигаться к верхней колбе, выступающей в качестве утяжелителя. Вес верхнего груза увеличивается и форточка открывается. По мере остывания происходит обратный. Воздух остывает, перестает давить на жидкость и окно закрывается.

Недостаток конструкции состоит в том, что если на улице сильный мороз, то указанная система не сможет быстро закрыть окно и предотвратить негативное воздействие холода на растения. Для создания гидравлической форточки для проветривания теплицы своими руками понадобятся простые банки: трехлитровая и литровая. Первая будет размещаться внизу с 800 мл воды, а вторая разместит вверху в качестве пневматического сифона. Соединение между ними выполнено с помощью шланга и трубки от капельницы.

Электрическая форточка для теплицы представляет собой вентилятор и реле. Когда температура внутри помещения становится высокой, то реле срабатывает, вентилятор начинает работать.

Какие преимущества получает садовод, если установит электрическую систему вентилирования:

• Прибор чувствителен к изменениям температурного режима внутри;
• Проветривание производится быстро;
• Благодаря встраиваемости конструкции в окно, занимает мало места;
• Работу оборудования можно регулировать.

Но главный минус заключается в полной зависимости от подачи электричества. После отключения света электрическая форточка для теплицы из поликарбоната бесполезна. Внутри строения становится слишком жарко и влажно, что негативно сказывается на растениях. Нередко, для предупреждения подобных ситуаций устраивают одно окно, которое можно открывать вручную.

Биметаллические форточки для проветривания теплиц работают на основе разности свойств металлов. Под действие внутренней температуры металл нагревается и прогибается, что приводит к открытию окна. Когда воздух охлаждается, то конструкция медленно закрывает форточку.

Такую систему устанавливают только на небольшие строения, поскольку маленькая мощность не позволяет обслуживать большие помещения.

Количество, размеры, расположение форточек для теплиц

Когда на этапе планирования с размерами будущего строения определено, обязательно нужно продумать количество и размер форточек. В зависимости от расположения окон различают:

• Верхнее проветривание теплицы. Считается самым эффективным, поскольку теплый воздух сосредотачивается под потолком. Потому охлаждение происходит быстрее;
• Боковое проветривание теплицы. Для равномерного обдувания воздухом необходимо окна располагать на определенной высоте. Для этого высоту стены от земли до крыши делят на три равные части, на 2/3 от земли и устанавливают окно.

При установке системы запуска воздуха нужно соблюдать следующие правила: каждые два погонных метра располагается форточка. Это необходимо для обеспечения оптимального микроклимата с температурным режимом и влажностью. Если строение выполнено перегородками, то в каждую нужно установить по одной конструкции для проветривания.

Выбирая сторону размещения форточки для проветривания теплицы нужно учитывать следующие требования, предъявляемые к конструкции:

• Вход должен быть свободен от окон;
• При самостоятельной установке нужно первую конструкцию помещать по центру стены строения;
• Проветривание нужно устанавливать на южной стороне здания.

Самостоятельная установка форточки для проветривания теплицы

Сделать конструкцию, которая обеспечит приток свежего воздуха внутрь можно собственными руками. Это несложно, особенно при наличии чертежей. Это поможет создать для растений идеальные условия для роста и урожая.

Для создания конструкции понадобятся следующие инструменты:

• Болгарка, если нет, то подойдет и ножовка;
• Крепления для фрамуги;
• Профиль;
• Саморезы;
• Уплотнитель для окна;
• Механизм открывания.

Дополнительные инструменты, необходимые для создания форточки:

Процесс монтажа выглядит следующим образом:

• Нужно вырезать часть стены, где планируется ставить форточку для теплицы из поликарбоната;
• Для создания окна следует брать профиль тоньше, чем используемый для каркаса сооружения. Изготавливается конструкция, добавляются ребра жесткости;
• Для проверки правильности выполнения, нужно приложить изготовленный каркас к отверстию. После того, как все размеры совпадут можно делать место под клапан с помощью напильника;
• Грунтовкой обработать металлические части, для предотвращения коррозии;
• После можно прикручивать кусок поликарбоната. Выступающие части нужно аккуратно подрезать;
• На края форточки для создания герметичности приклеивается уплотнитель. Это может быть резинка, специальный герметик;
• Далее крепятся элементы, отвечающие за открывание форточки для теплицы;
• Можно устанавливать подготовленное изделие.

Установка клапана позволяет обеспечить приток воздуха в парник в любой время.

zagorod-live.ru
