Как сделать теплый пол в частном доме

В последнее время все более популярным способом обогрева загородного дома становится теплый пол. Эта отопительная система может использоваться как основной и единственный источник тепла, а может служить для создания дополнительного комфорта.

Теплый пол в частном доме равномерно распределяет тепло по всей комнате, в отличие от радиаторной системы отопления. Нагревается сам пол и нижние слои воздуха, которые, постепенно поднимаясь вверх, увеличивают температуру помещения в целом.

Многообразие систем позволяет выбрать ту единственную, которая оптимально подходит для конкретного частного дома и потребностей его хозяина. Одним из преимуществ такого способа обогревать помещение является сочетание повышенного комфорта и привлекательного внешнего вида. Все составляющие системы спрятаны от глаз, при этом эффективно выполняя свою работу. Это не только радует глаз, но и делает дом надежным: нагревательные элементы размещены под покрытием. Таким образом, помещения полностью безопасны, что особенно важно, если в доме есть дети.





Разнообразие систем отопления

За создание теплого благоприятного микроклимата в доме отвечает отопительная система. В частном доме это могут быть батареи или теплый пол. Недостатком батареи является ее небольшая поверхность устройства. За счет повышения температуры увеличивается скорость движения воздуха. К тому же в батареях часто накапливается пыль.

Зато у теплого пола большая площадь теплоотдачи, что позволяет быстрее нагреть большие объемы воздуха. Наиболее распространенным видом теплого пола считается водяной пол, который работает от газового котла: тот нагревает воду, она идет по трубам и становится источником тепла для пола.

Все разнообразие видов теплых полов разделяется по следующим критериям:

• по принципу действия: инфракрасные или конвективные;
• по виду котла: онможет работать на твердом или дизельном топливе, на газу или электричестве;
• по теплоносителю: ими выступаютвоздух, вода, электричество.

Выбор необходимой нагревательной системы – сложное и ответственное дело, которое стоит доверить профессионалам. Они могут учесть все достоинства и недостатки типов отопления и условия конкретного жилища. Система обогрева выбирается на этапе проектирования. Ведь одним из факторов, влияющих на выбор, является материал, из которого построено здание. Это также важно учитывать.



Устройство теплого пола с жидким теплоносителем

Если вы проживаете в загородном доме постоянно, стоит воспользоваться наличием централизованного газоснабжения и выбрать воду как теплоноситель. Если загородный дом используется как дача, на выходные, стоит присмотреться к антифризу. Он позволит вам не спускать воду каждый раз, когда вы приезжаете на дачу.

Теплые полы водяные в частном доме представляют собой замкнутый контур. Он выкладывается из труб и монтируется под напольным покрытием. Теплоноситель-вода циркулирует по трубам, которые вмонтированы в стяжку. Котел нагревает воду, из него она проходит в главный коллектор и попадает в распределительный узел. Отсюда равномерно распределяется по трубам, передавая тепло стяжкам. Потеряв температуру, уходит обратно в котел для следующего цикла.

Отопительная система с жидким теплоносителем бывает с открытым и с закрытым контуром. Различие между ними состоит в конструкции расширительного бачка.

В открытом контуре бачок сообщается с окружающей средой, в него при нагревании можно добавить жидкость, чтобы компенсировать ее недостаток.

Конструкция закрытого типа обладает особенностями, в частности наличием мембранного бака.

Водяная система укладывается одним из трех способов:

• на грунт;
• на основание, обычно это бетонная плита;
• на деревянный пол.

На деревянный пол укладывают довольно редко. Чаще всего его убирают, заливают стяжку, после чего укладывают систему. Более простой вариант – когда все элементы системы укладываются на черновой пол (основание) и заливаются самовыравнивающимися смесями. Правда, при этом уменьшается полезный объем пола за счет увеличения его толщины. Этот вариант не будет удобен для помещений с низкими потолками.

Теплый деревянный пол в частном доме обычно устраивается на грунт. Теплый пол по грунту укладывается так: снимают верхний слой, формируют подушку до 10 см из песка и щебня, сверху стелют материал с гидроизолирующими свойствами. Как правило, это рубероид, специальная мембрана. На все это укладывается черновая стяжка, а на нее размещают трубы и утеплитель.

Проще всего с бетонным основанием. Его выравнивают, трещины заделывают, и основание для укладки теплого пола готово.

Система состоит из следующих компонентов:

• труб, которые обычно изготавливают из полипропилена или металлопластика;
• крепежей;
• теплоизоляционных материалов;
• коллектора и фитингов, с помощью которых подключают.

Для нагревания используется двухконтурный котел. Он же обеспечивает также горячую воду в жилище.

Водяной теплый пол не нагревает более 55°, обычно температура теплоносителя составляет 35-45° максимум. При этом температура поверхности пола – 26-31°: 26° в местах, где люди находятся постоянно, и 31° в помещениях, где пребывание временное.

Циркуляционный насос монтируется вне котла или встроен в него. Он позволяет выдерживать одно из требований, которые предъявляются к водяному полу: перепад температуры между поданной водой и обраткой должен быть не более 10°.

Существует большое количество вариантов подключения водяного теплого пола к системе отопления. Рассмотрим четыре схемы водяного теплого пола в частном доме.

• Схема прямого подключения.

• Схема с трехкодовым клапаном.

• Схема с насосно-смесительным узлом.

• Схема с терморегулирующим комплектом для одной петли.

В этой таблице мы увидим небольшой сравнительный анализ достоинств и недостатков этих схем. Это поможет выбрать лучшую схему для конкретного жилья.



Особенности монтажа водяного теплого пола

Перед тем, как залить теплый пол в частном доме, необходимо проложить качественную гидроизоляцию и обеспечить защиту от протечек. При монтаже теплого пола требуется оформить стяжку толстым слоем, только так можно хорошо скрыть трубы. Система складывается из нескольких слоев и представляет собой объемную конструкцию.

Так выглядит строение водяного теплого пола в загородном доме.

Укладка теплого пола осуществляется несколькими способами:

• змейкой;
• двойной змейкой;
• угловой змейкой;
• улиткой, или спиралью.

Монтаж водяного теплого пола в частном доме самостоятельно делать не стоит, слишком велик риск ошибиться. Лучше оставить это дело специалистам с опытом работы с подобными системами.



Плюсы и минусы использования водяных полов

Технология теплого пола водяного в частном доме обладает следующими преимуществами:

• экономное расходование электроэнергии: устройство водяного теплого пола в частном доме позволяет существенно сократить расходы на обогрев;
• равномерное прогревание всех помещений;
• устранение вероятности ожога;
• возможность использования такой системы обогрева как единственной во всем доме;
• не создается электромагнитное поле;
• воздух в комнатах не высушивается;
• возможность регулирования микроклимата, если в каждой комнате будет свой отопительный контур;
• его обслуживание обходится недорого;
• для покрытия пола можно использовать любую технологию: нагрев поверхности не повредит ее и не приведет к выбросу токсичных веществ;
• создается комфортное проживание всех жильцов. Особенно приятен теплый пол маленьким детям, которые большую часть своего времени проводят сидя на его поверхности.

При водяном отоплении намного проще производить перепланировку.

Для справедливости следует обозначить и недостатки водяного теплого пола:

• монтаж довольно сложный и представляет собой длительный процесс. Например, бетонная стяжка сохнет не менее месяца;
• иногда возникают протечки, для ликвидации их необходим полный демонтаж покрытия;
• существует риск снижения давления в отопительной системе;
• нужно устанавливать смесители, чтобы регулировать температуру;
• на лестничных площадках загородного дома его установка невозможна;
• цена водяных теплых полов в частном доме намного выше, чем электрической системы.



Используемые виды труб

Для обустройства теплого пола применяют трубы из металлопластика или пластика. Отличным выбором считается также полипропилен: он герметичен, устойчив к деформации, обладает высокой теплопроводностью.

При выборе труб важны их технические характеристики. Следует обращать внимание, пригодны ли они для систем обогрева или подходят только для водопровода. Поможет сориентироваться в этих тонкостях маркировка на изделии. На трубах для систем отопления должны быть указаны следующие показатели:

• линейное расширение: до 0,025 мм/м;
• теплопроводность: от 0,43 Вт/м°С.

Чтобы высчитать количество труб, необходимых для конкретной отопительной системы, нужно знать диаметр трубы и шаг укладки. Подбирать трубы лучше со специалистом, который обратит внимание и на качество, и на технические нюансы.



Устройство электрического теплого пола

Устройство теплого пола в частном доме бывает нескольких видов:

• кабельные;
• нагревательные маты;
• инфракрасные пленочные полы.

В кабельных теплых полах обогрев осуществляется с помощью кабеля в стяжке. Для этого используется одножильный кабель, менее дорогой, но более сложный в монтаже, или двужильный. Последний проще в монтаже, так как подключение нужно только с одной стороны, тогда как одножильный подключается с двух сторон. Кабельный пол хорошо подходит для любых комнат: кабель легко укладывается в различные формы, важно только определить шаг укладки.

Нагревательные маты представляют собой закрепленные на крупноячеистой сетке нагревательные провода. Эта разновидность электрического теплого пола более удобна, так как в ней уже высчитан шаг укладки и спланирована раскладка и крепления. К тому же кабели в такой системе тоньше, поэтому их можно укладывать в плиточный клей, а не в стяжку. Это упрощает монтаж и не делает пол слишком высоким.

Сам монтаж матов прост: рулон раскатывается на поверхность пола, затем подключается питание.

Инфракрасные пленочные полы создают микроклимат в помещении за счет воздействия на мебель и составляющие интерьера инфракрасным излучением. Далее уже эти предметы нагревают воздух, поэтому он не пересушивается. Такой пол состоит из тонкой пленки, включающей токопроводящие углеродные полосы. Вместо них может быть сплошной слой углерода. Плюсом системы является ее мгновенный разогрев, однако так же быстро система и остывает после выключения.



Плюсы и минусы электрического теплого пола

Электрический теплый пол обладает большим количеством достоинств:

• надежность и отсутствие протечек;
• бесшумное функционирование;
• эстетичный внешний вид;
• длительность использования системы;
• вся территория прогревается равномерно;
• система проста в управлении.
• простота монтажа;
• низкая стоимость;
• не поднимают пол слишком высоко.

Недостатки электрического теплого пола состоят в следующем:

• большой расход электроэнергии;
• возникает слабое электромагнитное излучение;
• для эффективного обогрева всех помещений электрические полы используют параллельно с классическими радиаторами.

Электрические теплые полы иногда включают в только некоторых помещениях, к примеру, пол в которых покрыт кафелем. Таким образом они увеличивают комфорт отдельных комнат.



Особенности монтажа теплого пола в деревянном доме

Как сделать теплый пол в деревянном частном доме? Необходимо учитывать особенности древесины и помнить, что в целом температура в доме из дерева не должна быть выше 30°. В противном случае древесина будет высыхать, растрескиваться и терять свои свойства.

Чтобы сократить расходы на монтаж, следует обустраивать теплый дом любого вида во время строительства. Можно воспользоваться капитальным ремонтом.

Черновой пол утепляют. Для работ по укладке и подключению к системе обогрева рекомендуем приглашать специалистов, чтобы избежать ошибок и рисков.

Если монтируется электрический теплый пол, кабель обязательно должен быть в наружной металлической оплетке. Она защитит кабель от внешних повреждений, в том числе от грызунов. Электросеть при подключении должна обладать соответствующими параметрами. Необходимо установить приборы для защиты системы от короткого замыкания.

Если устанавливается водяной теплый пол, важно тщательно разровнять основание. Трубы для обогрева выкладывают в специальные короба, которые изготавливают из гипсокартона, дерева или материала, впитывающего влагу. Затем их накрывают досками и сверху укладывают покрытие для теплого пола, как правило ламинат.



Проектирование теплого пола

При проектировании системы теплого пола важно учитывать такие параметры:

• высоту помещения. Система водяного теплого пола поднимает уровень пола на 100-120 мм;
• месторасположения дверей. Из-за поднятия пола необходимо или сохранить стандартную высоту дверного проема 2200 м, или рассмотреть возможность его увеличения. Третий путь – изготовление двери на заказ исходя из полученных размеров;
• ориентацию окон. В некоторых случаях потребуется увеличение мощности системы: если окна ориентированы на север – северо-запад, на ветреную сторону, имеют размеры крупнее стандартных;
• насколько балки и плиты перекрытия способны выдерживать нагрузку. Теплый пол на 2 этаже частного дома можно выбрать настильный водяной, чтобы облегчить вес конструкции.

Для загородных домов чаще выбирают водяные полы, которые больше соответствуют требования частного дома.



Утеплители системы теплого пола

Как делают теплый пол в частном доме, чтобы монтаж был правильным, а результат радовал уютом? С использованием утеплителя, рекомендуют специалисты. Система теплого пола, как водяная, так и электрическая, часть тепла отдает материалу самих полов. Такие теплопотери дадут дополнительные расходы. Теплоизоляция, выполняя функцию теплового экрана, поможет предотвратить энергопотери и сэкономить.

Теплоизоляционный слой также обеспечивает равномерное прогревание комнаты. Качественная теплоизоляция должна отвечать следующим требованиям:

• обеспечивать формирование теплового потока, идущего вверх;
• снижать или устранять теплопотери вниз, на перекрытие;
• быть устойчивым и прочным материалом, не разрушающимся со временем;
• иметь низкий коэффициент теплопроводности;
• быть устойчивым к нагрузке от труб наполненных водой, и стяжки поверх них;
• восстанавливать исходную форму после снижения давления в процессе эксплуатации.

При выборе утеплителя важно правильно определить его толщину. Если она будет меньше необходимой, тепло будет теряться в направлении вниз. А нужная толщина позволит утеплителю окупиться за 3 года использования теплого пола, если источником энергии будет природный газ.

Приобретая утеплитель, ориентируйтесь на такие параметры:

• советы специалистов и продавцов;
• обзоры в интернете;
• стоимость материала;
• производитель и его репутация.

Виды утеплителя для теплых полов:

• пенопласт. Имеет малый вес, высокую паропроницаемость, но не очень плотный, подвержен деформации при нагрузках, с течением времени слишком быстро стареет, к тому же выделяет токсичный газ. Рекомендуется укладывать пенопласт для повышения прочности между лагами;
• пенополистирол. С высокой прочностью, способен выдерживать большие механические нагрузки. Однако при этом практически нулевая паропроницаемость;
• пробковые утеплители. Имеет высокий уровень прочности на сжатие благодаря особой структуре. Материал довольно дорогой, поэтому обычно используется в помещениях с утепленным базовым основанием. В этом случае расход материала будет существенно ниже, что не так ударит по бюджету. Однако материал гигроскопичный, поэтому потребуется дополнительная гидро- и парозащита;
• минеральная вата. Производится матами или твердыми плитами. Так как теплоизоляционные свойства минваты снижаются, когда она приминается под весом при укладке, то советуют ее сочетать с настильными конструкциями, которые собираются из деревянных лаг. Из минусов этого материала – низкая влагоустойчивость и наличие в составе пенофола, вредного для здоровья человека.

Поверхность пола для укладки теплоизоляции должна быть максимально выровнена.



Как выбрать теплый пол для дома

Нужен ли теплый пол во всех комнатах или в каких-то конкретных помещениях? В каких случаях можно обойтись без него, а когда он просто необходим?

Если напольное покрытие – плитка или керамогранит, теплый пол будет просто незаменим. Кухня, туалет, ванная нуждаются больше остальных помещений в обогреве. Ведь иногда все отопление в ванной – это полотенцесушитель и трубы с горячей водой. Теплый пол также станет отличным решением для детских комнат: дети много времени проводят в играх на полу.

С чего начать выбор вида теплого пола? С определения, для каких целей он нужен и в каких помещениях будет уложен. При этом учитывайте, что в помещении он будет проложен не везде: в местах, где расположена мебель, бытовая техника, нет необходимости в обогреве. Соответственно это влияет на количество требуемого кабеля или пленки.

Пленочный пол не нуждается в стяжке из цемента, но отлично подходит под ковролин или паркет. Главное, чтобы поверхность для пленочного пола была идеально выровнена. Чтобы помещение обогревалось эффективно, под теплый пол следует отвести более 70% всей площади.

В каждом конкретном случае есть свои плюсы и минусы для различных видов полов. Существует 12 параметров сравнения, которые помогут определить оптимальный вид теплого пола для вашего дома:

• насколько сложный монтаж;
• долговечность;
• надежность;
• пригодность к ремонту отдельных элементов нагревающей системы;
• инерционность;
• экономичность;
• законно ли использование;
• производит ли шум в процессе функционирования;
• цена;
• совместимость: с финишными покрытиями, помещениями с повышенной влажностью, мебелью.

Увидеть сравнение этих параметров вы можете в приведенной ниже таблице.



Выводы

Любой теплый пол следует устанавливать начиная с проекта. Водяной теплый пол можно использовать в частных домах, а пленочный – в любых жилищах. Каждый из видов теплого пола безопасен для здоровья. Важно установку системы отопления поручить специалистам с большим опытом монтажа подобных систем.

«Неправильный» водяной теплый пол в частном доме

Как и обещал ранее, попробую описать, как сделать «неправильный» водяной теплый пол. Почему «неправильный»? А потому что в очередной раз теория расходится с практикой. И толщина стяжки не та, и шаг укладки не тот, и подложка неправильная, и сетка. Но, тем не менее, все работает.

Что необходимо отметить? Так это то, что ответ на вопрос «Быть или не быть» ТП имеет один ответ – быть.

Если честно, то я не ожидал получившегося теплового эффекта от ТП. Уже на другой день после запуска ТП, придя на стройку, я ощутил более ровный нагрев помещения, как по горизонтали, так и по вертикали, отсутствие явно выраженных холодных зон, отсутствие движения холодного воздуха в районе окон. Посмотрев на газовый счетчик, я удивился, увидев такой же дневной расход, как и ранее, хотя в помещении было ощутимо теплее и на нагрев массы бетонной стяжки надо было потратить несколько кубов газа.

Так что ТП в частном доме, если не единственная отопительная система первого этажа, то, по крайней мере – основная.

Но это все лирика. А теперь немножко практики.

Перекрытие закончено, приступаем к монтажу ТП.

Я пошел в магазин и купил остатки подложки под ламинат. Толщина от 3 до 5 мм. Почему остатки? А они дешевле в 2 раза были, а куски – от 3 до 10 метров (я и под ламинат также остатки покупал).

Настилаем подложку на перекрытие с перехлестом 10-20 см и с заходом на стены. Заход нужен, чтобы отвязать монолитный пол от стен. Пусть они живут своими жизнями. На мои 50м2 промежуточных температурных швов не требовалось, но что-то подобное сделать пришлось, т.к. за один раз все помещение залить я не мог. И одна из причин была в том, что отсев был мерзлый и его надо было пару дней размораживать.

Уложив подложку, поверх нее укладываем арматурную сетку. Она выполняет несколько функций: собственно как арматурная, к ней крепим трубы, и она более равномерно распределяет тепло. Металл, как-никак.

А теперь самое главное: рисуем на стене чертеж укладки труб и фотографируем это. Почему на стене? А потому, что бумажный чертеж имеет привычку падать в воду, его съедает собака или жена заворачивает в него мусор.

Для ТП я выбрал металлопластиковые трубы диаметром 16 мм. На мои 50 м2 мне, после расчетов, требовалось около 160 м. Вон она, бухта, лежит под лестницей.

Для гибки труб я использовал попавшийся под руки шкив от старой стиральной машины диаметром около 20 см.

Выбранная схема укладки – улитка, при которой подводящая труба идет вдоль наружных стен, чередуясь с обраткой. Т.е. сначала укладываем подающую трубу, заворачиваем ее до середины, где он постепенно переходит в обратку, и возвращаемся обратно. Есть желающие сразу вести две трубы. Ни в коем случае нельзя, т.к. все равно ошибетесь в размерах (золотое правило «Сколько запаса не оставляй, все равно 50 см не хватит»), да и две трубы вести – тяжело.

Улитка, по сравнению со змейкой дает более равномерный нагрев.

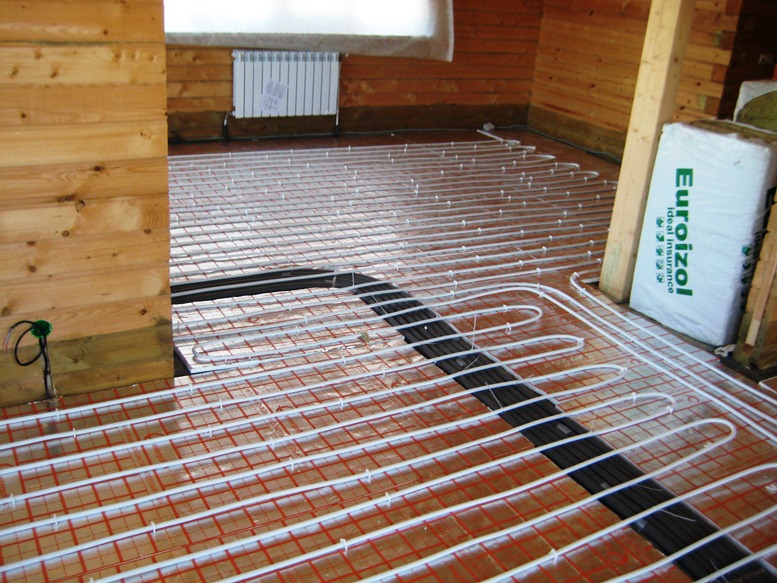

Трубы крепил к сетке обычными пластиковыми стяжками. На последнем отрезке меряется, сколько необходимо до коллектора и только тогда труба отрезается. Для удобства работы с 160 метровым удавом его можно надеть на ножки перевернутого табурета. Можно попросить родственников, чтобы они помогали с раскруткой, но это обычно заканчивается морскими узлами и заломами.

Итак, трубы уложены, вроде бы все нормально. Фотографируем все, что получилось, можно даже линейку положить, чтобы уже фактически знать, где лежат трубы.

Когда мне потребовалось прикрепить унитаз я взял фотографии и … правильно… Два отверстия — в две трубы. Поэтому унитаз — приклеен.

Если считаете, что можно лить бетон, то ошибаетесь. О! Пресс, О! Вка… Т.е. опрессовка. Хорошо, зашел сейчас в магазин и купил, что надо. А вот когда в пещерах жили… В общем, покупаем коллектор вместе с кранами. Вот такой, или такой или сразу весь смесительный узел. Подключаем к нему выведенные трубы ТП, манометр, кран Маевского и… насос «Малыш». У вас ведь нет опрессовочной станции, не так ли? Опускаем насос в ведро с водой, включаем и ждем. Секунд несколько, т.к. при 6 атм. с насоса сорвет шланг. Ловим момент и перекрываем кран до срыва шланга. Манометр показывает 5 — 6 атмосфер. Отлично. С чистой совестью идем отдыхать, т.к. промучились с насосом до 12 ночи.

Придя на другой день, убеждаемся в герметичности системы и готовимся к бетонной стадии.

Да, чтобы сетка болеем лучше J выполняла свои армирующие функции, приподнимаем ее над подложкой минимум на 1 см.

Бетономешалка, установленная на месте проведения работ, существенно облегчает их выполнение. Желоб, по которому бетон выливался на пол, виден на фото.

Я заливал т.н. пескобетон (цемент – отсев), в качестве пластификатора использовал жидкое мыло. В качестве маячков – потолочный профиль для ГКЛ, поэтому толщина стяжки над трубами была от 3 см. самое сложное в бетонных работах — это выравнивание. Долго и на корточках. Кстати, если у вас есть вибратор (поручики — молчать) – это существенно облегчает работу.

На другой день по полу уже можно ходить.

А еще через …дцать – укладывать финишное покрытие.

Вот примерно так. Что-то забыл, о чем-то умолчал.

Водяной теплый пол своими руками – пошаговая инструкция с видео и фото монтажа

На чтение 25 мин. Просмотров 35.2k. Обновлено 1 августа, 2021

Сегодня тёплый водяной пол является популярной системой обогрева, обладающий несложной технологией укладки, имеющий приемлемую стоимость и доступные расходы при эксплуатации. Кроме того, в отличие от электрических систем, излучающих электромагнитные волны, он полностью безопасен для здоровья человека.

Важно, что технология укладки является не сложной, поэтому произвести монтаж водяного тёплого пола своими руками не составит труда практически каждому домашнему мастеру. А важным плюсом самостоятельного монтажа станет снижение общих затрат, что несомненно отразиться на общей стоимости эксплуатации и установке данной системы отопления.

Как укладывать теплый пол: для водяного теплого пола трубы с горячей водой укладывают змейкой или улиткой. Для электрического пола, различные нагревающие элементы устанавливаются по определенным технологиям.

Предлагаем так же узнать как сделать теплый пол в ванной от полотенцесушителя или в квартире от центрального отопления.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.

На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

Места соединения стен и стяжки, а также границы водяного контура следует проложить демпферной лентой, это поможет компенсировать расширения бетона при изменениях температуры.

Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.

Особенности подготовки помещения

В связи с тем, что конструкция тяжёлая, с большой протяжённостью труб и соединительных узлов, то монтаж имеет свои технологические особенности.

Вследствие чего нужно производить укладку каждого слоя строго по инструкции. Но сначала мы разберем особенности подготовки помещения.

ТЕПЛЫЙ ПОЛ за 1 день! Водяной теплый пол своими руками часть 1

Watch this video on YouTube

Требования к помещению

 Водяной тёплый пол рекомендован для сооружения в частных строениях – узнайте как произвести монтаж своими руками на бетонный пол. В многоэтажных домах, помимо большой нагрузки на перекрытия, есть риск подтопления квартиры снизу.

Кроме того, контур с теплоносителем присоединяется к общей отопительной системе, но она чаще всего не предназначена для данной цели. Это может привести к холодным стоякам в вашей или в соседней квартире. С этим, связано нежелание соответствующих органов выдавать разрешающую документацию на монтаж данной системы в многоэтажных домах.

Сегодня, часто в новостройках монтируют две системы: одну для стандартного отопления, а другую для тёплых полов.

Идеальное решение — делать водяной тёплый пол самому, еще в момент строительства дома. При монтаже конструкции в готовом доме, следует учитывать:

• высоту потолков, так как такое сооружение приводит к значительному их понижению;
• размер дверных проёмов — требуемая их высота не меньше 210 см;
• прочность основания.

Кроме того, показатель потерь тепла должен быть не выше 100 Вт/м2.

Требования к основанию

Как правильно при монтировании водяного пола обязательным условием является наличие ровного и чистого чернового покрытия. Если жильё старое, нужно произвести демонтаж старой половой стяжки, и выровнять основание.

Процесс — сложный и продолжительный по времени, но он необходим. После чего, основание тщательно очищается от мусора и пыли.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Если вы владелец нового жилья с панельными перекрытиями, то монтаж нагревательных элементов можно производить прямо на них.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить – узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

К сведению! Выбирая контур PE-Xa, его можно самому  протестировать. Отрезок трубы нужно заломить, а затем прогреть этот участок при помощи строительного фена. Если изделие качественное, оно примет изначальную форму.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;
• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

Муфты или фитинги устанавливаются лишь при устранении обрывов или проведении ремонтных работ пола с обогревом.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Выбор коллекторно-смесительного узла

Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.

Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.

Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.

Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.

Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.

Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.

Коллектор для теплого пола. Три способа настройки расходомеров.

Watch this video on YouTube

Монтаж тёплого водяного пола на бетонную стяжку

Осуществлять самому монтаж тёплой водяной конструкции с бетонной стяжкой — это трудоёмкий и продолжительный процесс, так как требуется около месяца, чтобы бетон застыл.

Сооружение конструкции  состоит из нескольких пошаговых действий, о них мы расскажем ниже.

ТЕПЛЫЙ ПОЛ В ГОТОВОЙ СТЯЖКЕ СВОИМИ РУКАМИ. ПРОСТО ИЛИ ЛЕГКО?

Watch this video on YouTube

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Разберем из чего состоит теплый пол, его конструкцию:

• основания — надёжного и прочного;
• слоя пароизоляции — используется плёнка из полиэтилена толщиной не меньше 0,1 мм;
• утеплителя — применяется экструдированный пенополистирол;
• армирования — оно придаёт прочность сооружению;
• нагревательных элементов — труб, уложенных согласно схеме;
• бетонной стяжки с пластификатором — толщина её от 3 до 5 см.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

• насыпной грунт — 15 см;
• щебневые фракции — 10 см;
• песок — 5 см;
• черновая стяжка;
• гидроизоляционный материал;
• демпферная лента;
• утеплитель — 5 см;
• арматурная сетка;
• нагревательные элементы;
• цементно-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Гидроизоляция

Укладывать гидроизоляционный слой, как уже говорилось выше, нужно на подготовленный черновой пол, он должен быть ровным и чистым.

В качестве гидроизоляционного материала используется обычная полиэтиленовая плёнка, её следует класть внахлёст, одну полосу на другую и на стены (20 мм). Для герметичности, стыки необходимо проклеить при помощи скотча.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К сведению! При нагреве бетона до 40°С, происходит его расширение в размере 0,5 мм на 1 метр.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют два:

1. Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Листы пенополистирола оборудованы фольгированным слоем, что приводит к удорожанию продукции. А вот существенной пользы от него нет, так как отражающее свойство не работает в непрозрачной среде. Кроме того, цементная смесь является щелочной, она разъест фольгу.

• Профильные полистирольные маты — высокопластичны, оснащены специальными бобышками, между ними прокладываются трубы. Также, бобышки служат фиксатором для нагревательных элементов. В них, контур крепится с шагом 50 мм. Использование мата значительно упрощает процесс монтажа, но по стоимости они выше пенополистирольного утеплителя. Толщина плит от 1 до 3 мм, а по размеру бывают 500 на 1000 или 600 на 1200 мм.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

• при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;
• при монтаже на первом этаже достаточно — 50 мм;
• проводя теплоизоляцию в комнатах над тёплыми помещениями — 30 мм.

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

Специалисты советуют класть два армирующих слоя. Первый — на утеплитель, а второй поверх нагревательных элементов (труб). Сетки между собой соединяются при помощи проволоки.

Совет! Если вы не хотите укладывать два слоя армирования, то прежде чем устанавливать сетку на утеплитель, следует под неё сделать подпорки, чтобы при заливке раствора, он смог протечь под арматуру.

Укладка и крепление труб

Настил нагревательных элементов — самый ответственный этап, при установке тёплых водяных полов. Кроме того, хорошо иметь приспособление, чтобы производить размотку труб в бухтах, так как снятие их кольцами запрещено, создаётся большое напряжение, что мешает при монтаже.

Недопустимо снимать контур с неподвижной бухты, её нужно крутить. Кутить можно самим, но при помощи приспособления это сделать проще.

Если плиты утеплителя имеют разметки, то процесс монтажа значительно упростится. При отсутствии таковых, их следует нанести самостоятельно. Необходимо маркером на плитах сделать метки в соответствии с шагом укладки нагревательного элемента. После чего, используя малярную нить провести отбивку линии и прочертить трассу для контуров.

При самостоятельном монтаже водяных труб, нужно помнить, что требуется отступать от стен 15 — 20 см. Идеально, если каждый контур будет единый, без швов, и с максимальным размером 100 мм. Монтаж следует делать по схеме, в соответствии с расчётом. Допустимый шаг у стен — 10 см, ближе к центру — 15 см.

Установку контура нужно производить с самых удалённых зон от коллектора. Кроме того, транзитные участки изделия следует утеплить вспененным полиэтиленом, это позволит сохранить энергию и не даст теплу расходоваться по дороге. При этом, оба конца должны выходить к месту, где будет установлен коллекторный шкаф.

Для фиксации контура используются крепёжные профили, которые необходимо прикрутить к полу дюбелями. После чего, трубы прижимаются к армирующей сетке и закрепляются пластиковым крепежом. Нельзя сильно пережимать трубу, петля должна свободно прилегать к ней.

Изгибать контур нужно аккуратно, особенно изготовленный из полиэтилена, ведь данный материал подвержен деформации. Трубы из полипропилена гнуть сложно, они пружинят. Поэтому, при монтаже тёплого пола, их фиксируют прямо к сетке с большим радиусом угла. В случае появления белого пятна или полос, материал считается испорченным, и использовать его нельзя.

Если вы производите монтаж металлопластиковых труб диаметром 16 или 20 мм, то их можно согнуть своими руками, не применяя специальный инструмент.

Совет! При угле загиба небольшого радиуса, чтобы он получился ровным, и изделие не лопнуло, процесс загиба производится в несколько подходов (путём перехватывания рук). Чтобы получился угол 90°С, потребуется 5 — 6 раз.

Подключение и заполнение контура — гидравлические испытания

После самостоятельного монтажа нагревательных труб, устройство следует подключить, и проверить на работоспособность и целостность:

1. Подключение. Самый распространённый способ, произвести подключение водяного тёплого пола — распределительный узел. Основная его цель — повышение давления, осуществление температурной регулировки и равномерной подачи теплоносителя в несколько контуров. Есть разные приборы — с ручной или автоматической регулировкой.

Подключение системы заключается в подсоединение обоих концов трубы к разводке коллектора зажимными фитингами. Кроме того, при помощи коллектора устройство тёплый пол подключается к основной отопительной системе или к специально оборудованному котлу.

Выбирая нагревательный котел, важно учитывать его мощность, она должна ровнять мощности всех участков пола с небольшим запасом.

Котлы имеют вход и выход для воды, которые оснащены запорными клапанами.

Также, для циркуляции теплоносителя требуется обустроить насос. Чаще, он входит в комплект с котлом, но если отапливаемая площадь большая, потребуется ещё один.

• Заполнение системы. Прежде, чем производить заливку бетонной стяжки, следует заполнить систему и провести её гидравлическое испытание. Так как в случаи неисправности, провести ремонт системы залитой бетоном будет сложно. Для этого, к сливному выходу коллектора требуется подсоединить шланг и вывести его в канализацию.

Совет! Чтобы проще было отслеживать выход воздуха из системы, лучше использовать прозрачный шланг.

Коллектор, отвечающий за подачу теплоносителя, оснащён шаровым краном, к нему производится подключение водопроводной воды. А к одному из выходов соединённых с контуром тёплого пола подсоединяется опрессовочный насос.

Процесс заполнения системы выглядит следующим образом:

• закрываются все каналы тёплого пола, за исключением одного, при этом, все воздухоотвотчики открываются;
• производится подача воды, и по сливному шлангу отслеживается степень её чистоты и выход воздуха из системы;

Внутри трубы могут быть покрыты технологической смазкой, её нужно смыть водой.

• когда весь воздух выйдет и вода станет полностью чистая, сливной кран закрывается, после чего перекрывается заполненная система;
• при наличии нескольких контуров, такие действия необходимо проделать с каждым;
• после того, как промыты и заполнены все контуры, следует закрыть кран, через который подаётся вода.

По завершению процедуры, в трубах не должен остаться воздух, а вода должна идти идеально чистая.

Если в процессе испытания гидрополов обнаружена протечка, то она устраняется сразу, но сначала необходимо сбросить давление в системе.

• Опрессовка. Чтобы провести опрессовку, требуется специальный насос, о котором уже говорилось выше,  он должен быть подключён к выходу системы тёплого пола.

Последовательность опрессовочного процесса:

• все подключённые к коллектору контуры требуется открыть;
• наполнить ёмкость насоса водой и открыть кран подачи;
• при помощи насоса нужно нагнать давление в системе, оно должно превышать рабочее в 2 раза (6 атм), контроль его осуществляется по манометрам, расположенным на насосе и коллекторе;
• после повышения давления, необходимо визуально осмотреть весь трубопровод и его соединения;
• через полчаса, снова поднять давление до 6 Бар и провести осмотр, ещё через 30 минут действия повторить, при обнаружении протечек, давление сбрасывается и они устраняются;
• при отсутствии протечек, давление вновь следует поднять до 6 Бар и оставить на сутки;
• если, по истечению этого времени давление упало не больше чем на 1,5 Бар — значит, вы правильно собрали систему.

Согласно закону физики, когда в трубах поднимается давление, они пытаются выпрямиться. Если их фиксация сделана не прочно, то при испытании возникнут неприятные сюрпризы. В дальнейшем, когда контур будет залит бетоном, этого можно не опасаться.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать гипсокартоновый профиль.

Установка маяков производится в соответствии с  уровнем чистового пола, за минусом толщины полового покрытия. Для закрепления направляющего профиля применяются подушки из раствора, на них кладётся гипсокартоновое изделие и выравнивается уровнем.

Хотя у такого способа есть минус — если профиль провалится ниже необходимого уровня, его потребуется достать и добавить под него раствор. Поэтому, рекомендована под маячками жёсткая опора, можно использовать дюбеля. Верх шляпки должен возвышаться над поверхностью стяжки.

Стандартный монтаж маячков — 30 см от стен, с небольшим расстоянием между ними, так как происходит оседание раствора, и на поверхности могут появиться ямочки. Рекомендованные отступы между маячками 1,5 м, тогда подойдёт 2-х метровое правило для выравнивания.

Процесс установки маячков выглядит так:

1. От стен, расположенных с правой и левой стороны от входа, делается отступ 30 см и прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.
2. Пространство между линиями разделяется на одинаковые части, их максимальных размер 150 см. Одна полоса должна размещалась напротив входа.
3. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.
4. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

• Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

Применение пластификатора снижает соотношение воды с цементом в растворе, увеличивает подвижность и повышает прочность стяжки. Степень подвижности — один из важнейших показателей качественного раствора для заливки греющих полов, так как он должен хорошо проникнуть под трубы, и легко выпускать воздух. По консистенции, добавки выпускаются в сухом и жидком виде.

Фибра значительно увеличивает прочность конструкции, и практически полностью исключает риск образования трещин. Она бывает металлической, полипропиленовой и базальтовой. Для тёплых водяных полов предназначена фибра из полипропилена и базальтовая. Стандартная норма фибры на 1 м3 — 500 грамм.

В магазинах представлено большое количество смесей, в их составе уже есть пластификатор и фибра. Конечно, готовые растворы обладают высоким качеством, и их применение существенно упрощает процесс заливки пола, но обойдутся они дороже, чем приготовленные своими руками.

Обязательное условие, которое следует соблюдать при изготовлении смеси самому, является механизация процесса (использование бетономешалки или строительного миксера), так как требует получить высококачественный раствор.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок, для использования в растворе, требуется просеять, промыть и просушить. Речной песок для этих целей не подходит, он имеет правильную форму, что не очень хорошо.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

По технологии, изготовление раствора для монтажа тёплого пола отличается при использовании разных устройств. Если применяется миксер, то сначала, на небольших оборотах размешиваются сухие компоненты — цемент, песок и распушённая фибра. И лишь потом, добавляется вода с пластификатором. Готовится смесь минут 7.

В бетономешалке процесс выглядит с точностью наоборот. В неё наливается вода с пластификатором, затем постепенно подсыпается сначала цемент, потом песок, после чего снова цемент и в завершении заливается остаток воды. Фибра добавляется в процессе замеса понемногу, обязательно в распушённом виде. Приготавливается раствор в течении 3 — 5 минут.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

Все работы по возведению стяжки следует проводить за один раз. Поэтому, при проведении самостоятельной заливки требуются помощники. Кроме того, в устройстве должно быть установлено рабочее давление — 2 атмосферы.

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Узнайте как правильно включить водяной теплый пол первый раз.

Деформационные швы

Если температурные зазоры расположены не правильно или отсутствуют, то это может вызвать разрушение стяжки. Поэтому, возникает необходимость в обустройстве усадочных швов если:

• площадь помещения превышает 30 м. кв;
• размер стен более 8 м;
• помещение имеет значительную разницу в длине и ширине, больше чем в 2 раза;
• комната изгибистой формы.

Для этого, по периметру швов уложить демпферную ленту. Нужно, чтобы армирование в местах шва разделялось. А зазор, предназначенный для деформации, в основании имел толщину 10 мм.

Верхнюю часть шва обработать герметиком. При наличии не стандартного помещения, его следует поделить на части, прямоугольной или квадратной формы.

При прохождении нагревательных элементов через швы, они монтируются на этих участках в гофре, она должна закрывать их по 30 см с каждой стороны. Не следует размещать швы внутри контура.

Если, вы хотите укладывать  плитку — как половое покрытие, то велика вероятность, что она отклеиться на участках деформационных швов. Поэтому, следует одну часть плитки монтировать на клей, а вторую на герметик.

В случаи необходимости сделать дополнительное разграничение, можно применять способ неполных деформационных швов. Делаются они мастерком, толщиной на 1/3. Когда бетон застынет, они также заделываются герметикам.

Трещины на стяжке

Не редко, после застывания стяжки, на ней появляются трещины. Их образование вызвано следующими причинами, если:

• утеплитель низкой плотности;
• плохое уплотнение раствора;
• отсутствует пластификатор;
• слишком толстая стяжка;
• нет усадочного шва;
• быстро высох бетон;
• соотношение компонентов в растворе неправильное.

Избежать образование трещин в стяжке просто:

• применять утеплитель плотностью не ниже 35-40 кг/м3, а лучше выше;
• раствор для заливки делать пластичный по консистенции, с добавками фибры и пластификатора;
• комнаты большой площади разделять усадочными швами;
• не допускать быстрого застывания бетона, путём накрывая полиэтиленовой плёнкой на следующий день после заливки.

Укладка финишного покрытия

Выбирать нужно только то финишное покрытие, которое предназначено именно для монтажа на тёплые полы. На упаковках таких изделий можно найти специальный значок, который говорит об этом.

Идеальное покрытие для самостоятельного монтажа на гидропол — керамаплитка или керамогранит. Использование ламината, линолеума или ковролина, в качестве отделки полов с обогревом допустимо, но лишь при наличии маркировки, разрешающей монтаж на тёплые конструкции. Укладывать напольное покрытие следует только на хорошо высохшую бетонную стяжку.

Произвести самому монтаж в частном доме или квартире тёплого водяного пола под силу каждому. Несмотря на то, что времени и труда потребуется не мало, но в конечно итоге, ваше жилище станет уютным и комфортным.

Видео инструкции

плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Полноценный коттедж для круглогодичного проживания выгоднее и удобнее отапливать водяными тёплыми полами. Но только профессионалы знают, что существуют две концепции таких полов:

1. Водяной тёплый пол.
2. Система обогрева дома водяной тёплый пол.

В обоих случаях полы будут тёплые, а можно их даже сделать горячими. Но первая концепция предполагает, что необходимы дополнительные радиаторы на стенах или иные источники тепла, потому что в помещении будет прохладно. Это решение для создания комфорта ступням ног: дома ходить можно босиком, но спать придётся под теплым одеялом.

Какая температура пола допустима, и какая считается комфортной? Для помещения с постоянным пребыванием, согласно Российским СНиП, температура должна составлять +26˚C, Европейский стандарт DYN − +29˚C. По опросам, 98% владельцев считают комфортной для ног температуру в +28-29˚C.

Причину такого расхождения концепций тёплых полов легче всего представить на примере бассейна с двумя трубами: по одной вода прибывает, а по другой − утекает. Вот коттедж – это такой своеобразный бассейн, но вместо воды его заполняют теплом, а оно постоянно рассеивается.

Таким образом, в процессе проектирования проводят теплотехнический расчёт объекта. Необходимо выяснить, сколько коттедж теряет тепла, и затем уже рассчитывается и комплектуется система водяных тёплых полов. Для этого учитывается масса факторов:

• температура излучающей поверхности;
• нагрузка на фундамент и несущие конструкции;
• теплотехнические характеристики материалов дома;
• бюджет ремонтных работ и др.

ВАЖНО: объективных факторов, которые препятствуют организации обогрева коттеджа водяными тёплыми полами, не существует.

Но для решения некоторых нюансов потребуется дополнительное финансирование проекта.

Например, если дом изобилует остеклёнными поверхностями, то может потребоваться установка низкоэмиссионных стеклопакетов. Это нецелевые затраты, но в некоторых ситуациях они позволяют серьёзно понизить теплопотери, что последовательно уменьшает сначала затраты на оборудование для тёплых полов, а потом и расход энергоносителей.

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

	Радиаторы	Водяной тёплый пол
Стоимость проекта	Дешевле на 20-40% как по оборудованию, так и по работам.	Увеличение цены начинается с этапа проектирования. Но это разовые траты!
Распределение тепла и прогрев помещения	Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.	Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.
Срок службы	Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.	Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.
Доступность ремонта	Никаких сложностей даже с минимальным набором инструментов.	Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.
Инерционность − регулировка	Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.	Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.
Экономичность	Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!
	Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.	Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.
Эстетичность	Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.	Идеальная, потому что систему водяного тёплого пола вообще не видно.
Комфорт	Только рядом с радиатором отопления.	Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Базовое правило гласит: система отопления коттеджа водяным тёплым полом всегда проектируется под конкретный объект!

Абсолютно все объекты уникальны, и одинаковый внешний вид коттеджей не гарантирует одинаковых предпочтений жильцов. Есть ряд правил проектирования, между которыми нет жёсткой градации, они все важны, и без их учёта система не будет работать в нужном режиме. Но начинают расчёты с вычисления запаса прочности перекрытия и теплопотерь дома. Это позволяет определиться с типом конструкции: «в стяжку» или «сухая». А также принять решение о дополнительной теплоизоляции строения (именно это действие для частного дома в России никогда не бывает лишним).

Важно помнить, что почти во всех расчётах тёплых полов не работает принцип последовательности «от простого к сложному» или «от большого к малому». Невозможно сначала выбрать трубы, под них коллектор, под него котёл и т.д., и в обратной последовательности проектирование водяных полов не работает.

Профессиональные проектировщики комплектуют систему таким образом, что если изменяется какой-то параметр, то одновременно корректируются и другие пункты.

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Оборудование системы водяного тёплого пола по «мокрой схеме» требует залить контур теплоносителя стяжкой. Минимальная толщина стяжки − 4 см (над трубой) + 2 см высота трубы. 1 м² стяжки толщиной 1 см, весит около 17 кг. 6 см стяжки дадут ≈100 кг/м². Нагрузка на пол в комнате площадью 20 м² превысит 2 тонны.

Для квартиры многоэтажного дома это сверхнормативные нагрузки, поэтому водяной тёплый пол на таких объектах обустраивается только по «сухой» технологии.

Подключать водяную систему напольного обогрева в квартире к обычному стояку запрещено законодательно.

В некоторых домах, построенных по современным проектам, инженеры специально заложили возможность параллельного подключения отдельной квартиры через специальный стояк. В остальных случаях для квартиры допускается приблизительно такая схема: «сухой монтаж» + электрический котёл + UNIBOX.

Принципиальная схема водяного тёплого пола в частном доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

1. Котёл.
2. Группа безопасности. Нужна для сброса повышенного давления в системе.
3. Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

1. Радиатор.
2. Блок управления и регулировки, в т.ч.:
   1. Насосно-смесительный узел.
   2. Коллектор.
3. Нагревательный контур.
4. Байпас на обратке.

Комментарии: условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

1. Горячая вода (ГВ) из котла попадает в основной стояк.
2. Из стояка часть ГВ проходит в радиаторы. Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
3. Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапане смешивается с обраткой из напольного контура для регулировки температуры.
4. Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность. И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Расчёт водного пола. Общие представления

Тепловая мощность пола рассчитывается на обогрев коттеджа в течение 5 самых холодных дней в году. Для каждого региона это разные константы. Поэтому норма одного региона совсем не применима в другом.

Тут допустимы отклонения. Например, в Москве средняя температура самого холодного месяца, февраля, составляет -9,8˚C. Ежегодно в течение 3-5 дней она опускается до -18˚C. А в коттедже надо поддерживать температуру воздуха +24˚C. Проектируя систему обогрева, мощности напольного контура может не хватать именно в эти морозные дни, и тут есть два выхода. Можно или снизить температуру в комнате до +21-22 градусов, или добавить ещё один контур с настенными радиаторами.

Другая часть расчётов касается уже каждой комнаты. Например, есть угловая комната в коттедже площадью 4×5 м и высотой 2,5 м. Две стены площадью 22,5 м² выходят на улицу. Есть два окна общей площадью 5 м². Ещё учитывается вентиляция, и то, что находится под и над помещением, и назначение комнаты (спальня, кухня или гостиная). Требуется рассчитать, при какой минимальной комплектации можно обеспечить в комнате комфортную температуру воздуха.

В проекте мощность теплового излучения можно регулировать изменением диаметра труб, типом укладки контура, скоростью и температурой теплоносителя.

В расчётах учитывается даже материал ограждающих конструкций, который рассматривается послойно, и теплотехнические характеристики каждого слоя вносятся в проект отдельной строкой.

А ещё отдельно рассчитывается мощность и производительность насоса и котла.

ВАЖНО: любительские расчёты тёплого пола следует сравнивать с диагнозом, который экстрасенс поставил больному человеку. Данные, полученные таким образом, можно изучать, но использовать на практике опасно. Необходимо, чтобы расчет проекта производили только специалисты.

Способы монтажа водных контуров

Всего существуют только 5 способов укладки труб в контуре напольного обогрева, из них первые 2 базовых, а остальные производные:

1. Улитка.
2. Змейка.
3. Двойная улитка.
4. Двойная змейка.
5. Комбинированный.

Сравнивать надо только базовые типы укладки, а разница у них очень заметная:

	Змейка	Улитка
Сложность	Очень проста в проектировании, но сложна в реализации, так как схема построена на изгибах трубы под углом 180˚.	Заметно сложнее при проектировании, но удобна в укладке. За счёт отсутствия 180˚ изгибов на 5-10% уменьшается гидравлическое сопротивление контура.
Равномерность прогрева	В стандартном варианте и при плохом проектировании явно проявляется «эффект зебры».	Прогрев равномерный.
Расход материала	Выше, чем у улитки, на 7-10%.	Оптимальный.

Объективное преимущество за «улиткой», но недостатки «змейки» нивелируются опытным инженером ещё на стадии проектирования. Например, можно уменьшить перепад температур или шаг укладки. А на наклонных полах укладка «змейкой» предпочтительнее.

ВАЖНО: комбинация разных типов укладки даже в пределах одного контура – обычная практика. Например, сразу после коллектора труба укладывается «змейкой» вдоль наружных стен, чтобы сконцентрировать тепло в «граничной зоне». Затем уже можно использовать укладку «улиткой».

Существуют два неизменяемых правила:

1. Длина труб в каждом контуре не должна превышать 100 м.
2. Длину труб стараются выдерживать одинаковой для всех контуров.

Проектирование по бетонному и деревянному перекрытию: отличия

Ограничивающий фактор – несущая способность основания. По деревянному основанию допускается только настильная система напольного водяного обогрева. Частично она работает как система в стяжке. Но чтобы облегчить нагрузку, цементно-песчаный раствор заменили конструкцией из полимеров, композитов и дерева.

Схема настильной конструкции

На деревянное основание последовательно укладывается мат с бобышками и трубы. Сверху они закрываются специальным листовым материалом с высокой теплопроводностью, и затем идёт напольное покрытие.

Масса 1 м² водяного тёплого пола, собранного по «сухой технологии» из фирменных материалов, − около 10-12 кг, а высота комнаты уменьшится не более чем на 7-8 см, из которых 3,5 см приходится на теплоизолятор в составе конструкционного мата. Это свойство позволяет укладывать настильную конструкцию обогрева в жилом доме без капитального ремонта.

Недостатки «сухой технологии» водяного пола

Отсутствие инерционности – основной изъян данной схемы. Ведь за инерционность водяного тёплого пола отвечал весь объём цементно-песчаной стяжки. Но этот же недостаток можно интерпретировать как преимущество, потому что нагрев помещения должен проходить быстрее.

Но тут вмешивается скорость переноса тепла от трубы к напольному покрытию. В стяжке этот процесс происходит за счёт прямого теплопереноса – труба полностью обволакивается и контактирует с материалом стяжки. В настильной системе для повышения эффективности передачи тепла между матом и трубой укладывают специальные алюминиевые радиаторы.

Этот металл плотнее прилегает к трубе, и передача тепла по нему идёт гораздо эффективнее, чем по стяжке. Но всё равно, даже в лучших системах с настильной конструкции водяного тёплого пола не удаётся снять более 50-55 Вт/м².

Такой вариант может хорошо работать на юге России, а в Московской области он подходит как дополнительный источник тепла для создания комфорта.

Есть опыт успешного использования в коттеджах водяного тёплого пола по «сухой технологии» на территории Московской области и Северо-Западного федерального округа. Эти дома изначально проектировались как объекты с низким энергопотреблением. От «пассивных домов» была взята методика теплоизоляции.

Для удобства классификации все материалы водяных тёплых полов надо условно разделить на «доступные» и «закрытые». Ко вторым относится труба. Она будет замурована в стяжке, что повышает требования к её надёжности.

#1. Выбор труб

Базовые требования к трубе для водяного напольного обогрева:

1. Один контур – одна труба.
2. Стыки и швы недопустимы.
3. Максимальная длина трубы в контуре − 100 м.

Практически все водяные полы собираются из труб диаметром от 16 до 25 мм. По материалу они делятся на металлические и полимерно-композитные.

Металлические трубы

В этой категории всего два варианта: медные и гофрированная нержавейка.

Медные трубы для водяного тёплого пола − идеальный вариант почти по всем показателям. Только их стоимость и трудоёмкость монтажных работ закрывают преимущество от использования.

Гофрированная нержавейка − материал относительно новый, но с мощным потенциалом и хорошими рекомендациями. Эти трубы тоже стоят дороже, чем полимерные аналоги, но разрыв не катастрофический.

Общие для металлических труб свойства:

• высокая теплопроводность;
• невосприимчивость к перегреву;
• стойкость к повышенному давлению;
• электропроводность.

Полимерно-композитные трубы

Чисто полимерные трубы – полипропиленовые и из сшитого полиэтилена (могут быть с армированием), а композитные – металлопластиковые.

Они хорошо работают в стандартном режиме эксплуатации, но боятся длительного перегрева при повышенном давлении. В контуре напольного обогрева режим эксплуатации для полимерных труб оптимальный – температура теплоносителя гораздо ниже предельных величин.

#2. Выбор утеплителя

Почти всегда предпочтение отдаётся жёстким пенополимерам. Минераловатные теплоизоляторы обладают сопоставимо низкой теплопроводностью, но они боятся сырости и имеют тенденцию к слёживанию.

Среди пенополимеров тоже есть возможность выбора, но на практике почти всегда применяются специализированные теплоизоляторы из экструдированного пенополистирола. Они могут выпускаться в виде гладких плит или матов с бобышками. В первом случае трубу фиксируют монтажными якорями или скобами, а во втором её вдавливают между выступающими пеньками бобышек.

Труба держится очень прочно. Листы теплоизолятора обязательно фиксируют к основанию и скотчем проклеивают стыки.

По периметру помещения прокладывают демпферную ленту. Кроме компенсации температурного расширения стяжки, она также выступает в роли теплоизолятора.

#3. Прочие комплектующие и коллектор

Коллектор регулирует подачу теплоносителя в контур. Это целый конгломерат деталей и устройств, рассчитанный для подключения нескольких контуров.

Каждый контур управляется автономно: термостат принимает данные от датчиков температуры или внешнего блока управления, а затем через сервопривод изменяет просвет в трубе.

Вообще, коллектор может иметь разное исполнение: латунь, нержавейка или полимер. Но пластиковые не пользуются спросом.

Расходомер в составе коллектора служит для выравнивания расхода теплоносителя в контурах разной длины. Настройка сложная, но однократная.

Трёх- или двухходовой клапан подключается к системе до коллектора для смешивания горячей и остывшей воды.

Насос может быть только циркуляционным. Определяющие параметры − расход и напор.

Насос циркулярный

Расход вычисляется по формуле: V = 0,86 * W/T_Δ, где W – закладываемая тепловая мощность, а T_Δ – разница температуры подачи и обратки. Например, для коттеджа требуется 20 кВт тепловой мощности, T_Δ установим в 5˚C, получим (0,86 × 20)/5 = 3,44 м³/ч. Если же повысить T_Δ до 10˚C, то (0,86 × 20)/10 = 1,72 м³/ч.

Напор рассчитывается по более сложной формуле, потому что на оборудовании этот параметр указывается в «метрах вертикального столба», а система оперирует трубопроводом, расположенным в горизонтальной проекции.

#4. Выбор котла

Базовые параметры котла: мощность и вид топлива. Для домов индивидуальной застройки есть усреднённое правило при выборе котла – 0,1кВт/м². Т.е. для коттеджа в 200 м² потребуется котёл мощностью 20 кВт.

Но при повышении качества теплоизоляции дома мощность котла может быть снижена.

Профессиональное проектирование водяного тёплого пола выгоднее тем, что позволяет точнее подобрать котёл по производительности, избежав перерасхода средств. Ведь вычисляться будут теплопотери объекта с конкретными характеристиками ограждающих конструкций.

Вид топлива влияет на автоматизацию и экономичность. Абсолютная управляемость достижима только в электрических котлах. Но электричество − самый дорогой энергоноситель. Выгоднее всего отапливаться газом.

Автоматизации подлежат даже твердотопливные котлы (пеллетные).

Самые выгодные котлы для напольного водяного обогрева – низкотемпературные или конденсационные. У них два преимущества:

1. Они снимают тепло с газообразных продуктов сгорания через второй теплообменник.
2. Максимальная температура воды на выходе − 60.

КПД конденсационных котлов превышает 100%.

#5. Некачественные материалы и возможные последствия

Никто не желает покупать некачественные товары, но все хотят сэкономить. Именно это может привести к трагедии. Отказ группы безопасности в системе водяного тёплого пола в определённой комбинации с другими факторами может окончиться взрывом котла и пожаром.

Дешёвые металлопластиковые трубы, купленные у неизвестного поставщика, можно успешно уложить в контур, потом проверить их опрессовкой. Но после того как их зальют стяжкой и запустят в эксплуатацию, они могут дать течь или вообще лопнуть. Это не пожар, но капитальный ремонт обеспечен.

Коллектор можно собрать своими руками из комплектующих от разных производителей. Он может очень хорошо работать год, два и три. Но гарантию того, что он вообще будет функционировать, даёт не фирма-производитель, а сборщик устройства.

Сломаться и выйти из строя может и фирменное оборудование. Но происходит это в исключительных случаях, и, в зависимости от типа гарантии, фирма компенсирует затраты на ремонт и восстановление системы.

Сбор системы водяного тёплого пола − процесс творческий. Хотя в профессионально подготовленном проекте подробно расписана технологическая карта для каждого этапа, на практике всегда встречаются отклонения от воображаемого стандарта. Поэтому от монтажников требуется не только оперативно реагировать на изменения ситуации, но и предупреждать подобные отклонения.

Между некоторыми этапам заложены технологические перерывы в несколько дней и даже недель. Каким-либо образом ускорять естественные процессы недопустимо.

Приступать к монтажу лучше всего после полной комплектации системы, чтобы детали и устройства требовалось только поставить на свои места и зафиксировать.

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Если проектом не предусмотрен наклонный пол, то черновое основание требуется выровнять по уровню горизонта. А полы в новом коттедже формируют по принципу «слоёного пирога».

Толщина такой конструкции достигает 90 см, а в разрезе выглядит так:

1. Глина.
2. Песок.
3. Щебень.

Толщина каждого слоя − минимум 10 см. После распределения каждый слой тщательно утрамбовывается, и только затем приступают к следующему. Эти три слоя устраняют грунтовые воды.

1. Полиэтиленовая плёнка.
2. «Тощий бетон».

Плёнку используют толстую, укладывают внахлёст, стыки проклеивают скотчем. Лучше сделать два слоя.

«Тощий» бетон используют для формирования прочной основы и как часть гидроизоляции. Толщина бетонирования − 10 см. Добавляя в раствор модифицирующие присадки, ускоряют процесс созревания цемента.

1. Наплавленный рубероид.
2. Теплоизолятор.
3. Черновая стяжка.

С рубероидом начинают работать после технологического перерыва и набора бетоном достаточной прочности. Рубероид наплавляют в два слоя. Нахлёст между полосами − 5 см, с обязательным подъёмом по стене на такую же высоту.

Для термоизоляции применяют плиты экструзионного пенополистирола (ЭППС). Стыки проклеивают скотчем. Толщина рассчитывается индивидуально, но не менее 10 см.

Последний слой формируют из цементно-песчаного раствора стандартного состава с обязательным армированием кладочной сеткой. Допустимо (желательно) добавление стальной фибры. Толщина стяжки − не менее 7 см.

Созревание стяжки можно ускорить специальными присадками.

Если не выровнять поверхность сразу, то в некоторых случаях применяют быстросхватывающуюся самовыравнивающую смесь.

Шаг № 2 — укладка теплоизолирующего слоя

Формировать термоизоляцию с научным обоснованием процесса – высокое мастерство. Чуть изменив последовательность действий и модернизируя этап, можно добиться почти полной ликвидации утечек тепла в грунт. Это проявит себя в уменьшении счетов за энергоносители.

Вместо того чтобы использовать маты ЭППС большой толщины, можно разделить их на несколько слоёв. Например, запланированная толщина термоизоляции − 150 мм. Если вместо листов толщиной 15 см, уложить «с разбежкой» три слоя по 5 см, то в сумме они дадут те же 150 мм, но общий коэффициент теплопроводности у «слоистой конструкции» будет ниже на 6-8%. Прокладывая между каждым слоем ЭППС строительную фольгу, этот показатель улучшают ещё на 3-4%.

На верхнем слое удобнее использовать специализированные маты для укладки труб водяного контура. Стоят они чуть дороже, но зато не потребуются монтажные дюбеля и анкера для крепления трубы, фиксация будет надёжнее.

Плиты ЭППС фиксируются к основанию, а стыки между ними проклеиваются скотчем.

Шаг № 3 — разметка и размещение труб

Ярче всего проявляется преимущество качественного проекта именно сейчас. Профессионально нарисованная схема укладки труб просто переносится на поверхность пола с масштабированием. В некоторых комбинациях опытные монтажники даже не делают разметку.

Например, если проводится укладка гибкой PEX трубы на термоизолятор с бобышками, то два человека могут зафиксировать контур длиной 100 м в течение 4-5 минут. Тем более что придумывать ничего не надо – вся последовательность действий уже подробно расшифрована в проектной документации.

ВАЖНО: очень внимательно надо следить за тем, чтобы уложенная труба была идеально ровной. Даже небольшие бугорки или выпуклости, при определённых режимах эксплуатации, могут стать убежищем для мельчайших воздушных пузырьков. Скопившись в одном месте, это микропузырьки обязательно сольются и уменьшат просвет трубы. Это приведёт к повышению давления и разгерметизации контура.

Укладка труб под мебелью не приводит к каким-либо отрицательным последствиям для системы напольного обогрева.

Шаг № 4 — монтаж армирующей сетки

Армирование стяжки над контуром необходимо, но в некоторых ситуациях эффективнее использовать стальную фибру вместо кладочной сетки. Введение в раствор фибры приводит к дисперсному армированию стяжки, т.е. по всему объёму.

В стандартной ситуации армирующую сетку укладывают с припуском 7-10 см и обязательно обвязкой всех элементов.

ВАЖНО: в конце этапа сетка должна быть увязана в единое полотно и располагаться приблизительно посредине, между трубой и запланированной поверхностью.

Для этого армирующую сетку укладывают на небольшие подставочки, допустимы и самодельные.

Обязательно прокладывают по периметру комнаты демпферную ленту. Она отсекает утечку тепла и предупреждает растрескивание застывшего монолита при температурном расширении.

Использование маяков

Установку маяков на этом этапе практикуют в том случае, если:

1. Труба куплена в фирменном центре, и есть гарантия.
2. Укладку проводили аккуратно, без случайных перегибов.

Эмпирически установлено, что при соблюдении этих двух пунктов в 99,9% случаев опрессовка выявляет нарушение герметичности вне уложенного контура. И маяки не помешают ликвидировать неисправность.

Дополнительно маяки стабилизируют положение арматурного «полотна».

Шаг № 5 — тестирование системы

Опрессовка системы позволяет выявить нарушение герметичности. Есть три варианта тестирования:

1. Воздухом под давлением.
2. Холодным теплоносителем под давлением.
3. Рабочий режим на пару суток.

Варианты с теплоносителем считаются более достоверными. В качестве теплоносителя может использоваться химический реагент с низким коэффициентом поверхностного натяжения, и поэтому чрезвычайно текучим, таким как антифриз.

СОВЕТ: перед каждой заливкой теплоносителя контур рекомендуется промывать водой. В первый раз это делают обязательно, для удаления остатков смазки и пыли.

Для каждого типа трубопроводной арматуры производитель рекомендует свою технологию опрессовки, в которой оговаривается продолжительность, температурный режим и величина проверочного давления.

Поэтому представители специализированных центров, чтобы обеспечить гарантийные обязательства, по каждому проекту составляют индивидуальную технологическую карту опрессовки.

ВАЖНО: труба, зафиксированная в матах с бобышками, при «воздушном» тестировании может быть выдавлена из посадочных гнёзд, если она не была закреплена к арматурному «полотну».

После опрессовки теплоноситель не сливают.

Шаг № 6 — укладка цементной стяжки

Над контуром напольного обогрева стяжка заливается за один раз так, чтобы она сформировала единое монолитное полотно. Укладка в два слоя, например, для выравнивания, нарушает процесс теплопереноса от теплоносителя к поверхности, что искажает теплотехнические расчёты.

По выставленным маякам формируют финишную поверхность «бетонного радиатора».

ВАЖНО: теплоноситель должен находиться в трубе под повышенным давлением. При нагреве труба будет расширяться. Коэффициент температурного расширения прописан в техническом паспорте изделия. Находясь в заполненном состоянии, труба чуть увеличивается в линейных размерах. Через 2-4 дня давление можно сбросить.

Если в цементно-песчаную смесь не добавлялись присадки, ускоряющие созревание бетона, то к укладке напольного покрытия приступают не ранее чем через 5-7 недель. Для расчёта используют следующую константу: при температуре 15-20˚C, стяжка вызревает со скоростью 1 см в неделю. Значит, для стяжки толщиной 6 см технологический перерыв продлится 6 недель.

Шаг № 7 — ввод в эксплуатацию

Особо ответственное мероприятие. При нарушении регламента может потрескаться стяжка, поэтому лучше этот этап проводить под контролем специалиста.

В коллекторе предусмотрены два отвода: для залива и слива теплоносителя. Заполняют систему при всех открытых вентилях и кранах, чтобы максимально облегчить прохождение жидкости.

Как только воздух перестанет выходить из выпускных клапанов, включают циркуляционный насос. В нескольких режимах прогоняют теплоноситель по всей системе, затем, перекрывая краны коллектора, отдельно прокачивают жидкость по каждому контуру. Всё это делается для удаления воздуха.

Проекты разной комплектации заполняют в индивидуальном режиме. Задача − не просто залить теплоноситель, а удалить весь воздух из системы.

В рабочий режим водяной тёплый пол в стяжке выводят в течение 4-7 дней. Начинают нагрев с температуры 20˚C, оставляя её на сутки. Затем ежесуточно поднимают на 2˚C, до выхода на рабочий режим.

Работы на этом этапе ни чем не отличаются от обычной укладки напольного покрытия. Ограничения вводятся на температуру поверхности, а не на тип декоративной отделки.

ВАЖНО: на водяные тёплые полы можно укладывать абсолютно любое напольное покрытие. Но некоторые из них могут снижать энергоэффективность напольного обогрева. Учитывают и тип подложки при настиле ламината. На такое основание подложка нужна тонкая, шумопоглощающая, а не теплоизолирующая.

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Обманчивая простота водяных тёплых полов регулярно подвигает домовладельцев проверить своё мастерство. 50% таких заделов оканчиваются впустую потраченными средствами, а вместо обогрева дома «умелец» имеет только тёплые на ощупь полы.

Требуется провести чёткую грань между стремлением сэкономить и разумным вложением.

Как сделать теплый пол водяной в деревянном доме своими руками — Postroyka-Dom.com

Теплый пол водяной в деревянном доме — это наиболее удачное решение для утепления комнаты. Хоть и кажется, что данное утверждение не совсем верно, потому что в привычном варианте укладки водяного теплого пола используется бетонная стяжка, при помощи специальных технологий, его можно обустроить и для деревянного дома.

Оглавление:

Благодаря большому выбору строительных материалов, сегодня становится возможным монтаж водяного пола, не увеличивая при этом нагрузку на перекрытия. Преимуществом является и то, что высота помещения при обустройстве теплого водяного пола в деревянном доме уменьшится не на много.

Делаем теплый пол водяной в деревянном доме своими руками

Если вы будете утеплять пол при помощи водяного отопления, вы исключите опасность, связанную с прокладкой электропроводки под полом деревянного дома, а так как трубы теплого пола являются достаточно крепкими, водный пол прослужит вам долго.

Сегодня, водный пол является наиболее удобным и совершенно реальным способом утепления частного деревянного дома.

Также необходимо помнить, что теплый пол должен поддерживаться извне, при помощи утепления стен. В частном доме, отопление помещения при помощи теплого пола, будет гораздо быстрее и эффективнее, при использовании какого-либо утеплителя для стен. Это связано с тем, что, так как дерево прогревается в течение длительного времени, то и все помещение в общем будет прогреваться достаточно медленно.

Как укладывается теплый пол по дереву

Итак, вы решили уложить теплый пол по дереву. Но как это сделать? Существует несколько способов обустройства теплого пола на деревянной основе, и каждый специалист делает это именно тем способом, который удобен именно для него. Но мы остановимся на одном конкретном.

Рассмотрим порядок выполнения работ, необходимых для обустройства теплого пола:

• 1. Для начала рассчитаем тепловые потери и гидравлику. Данная операция осуществляется при помощи компьютерной программы, инструкции по расчету не сложно найти в сети. На выходе мы должны узнать длину трубы, диаметр и шаг укладки.
• 2. Теперь нужно демонтировать старый пол (если он есть). Это делается, чтобы исключить сквозняки под ним и чтобы выровнять его с точностью 2 мм. Зачем так выравнивать? Да потому что ламинат(а именно под него и будет укладываться пол) требует именно такую точность основания.
• 3. После этого займемся утеплением пола. Поверхность утеплителя стоит защитить при помощи парогидрозащитной пленки. Не стоит защищать утеплитель с помощью обычной пленки, так как произойдет образование конденсата.

• 4. Теперь займемся укладкой половой доски. Для начала, с одного края досок выпиливаем паз 20 на 20 мм под трубу. Так же, в торцах крайних досок нужно выпилить закругления, чтобы труба изгибалась плавно. В результате, после сборки, вы получаете пол, по всей поверхности которого выпилена «змейка» под трубу.
• 5. Следующим шагом подготавливаем отражающий слой. Данный слой состоит их фольги, толщина которой от 50 мкм и выше (она удобна в работе). Зачем укладывать фольгу? Чтобы повысить теплопроводность. Как уже говорилось, дерево проводит тепло плохо, а вот фольга впитает его в момент. Можно пользоваться и специальными металлическими листами, но это дорого, да и монтируется долго.
• 6. Теперь нужно уложить трубку. Нарезанную фольгу укладываем поверх пазов в половой доске, после чего в пазы укладывается металлопластиковая трубка выбранного диаметра. Далее трубка обворачивается фольгой, которую нужно закрепить на полу при помощи степлера. Во избежание выскакивания трубы из канавок, её нужно закрепить при помощи небольших металлических пластин, которые должны располагаться под углом 90° к пазам.
• 7. После этого, нужно заняться подключением и опрессовкой. Подключиться к отопительной системе является наиболее важным шагом. Простейший способ — теплый пол с ручным регулированием. Хотя выбор будет зависеть исключительно от вас, можете пользоваться и смесительными узлами, и коллекторными системами, то есть любой системой, позволяющей управлять и регулировать температуру теплых полов. Когда все будет уложено и подключено, следует провести опрессовку системы, проверив её тем самым на утечки и повреждения трубопровода. Это действие является обязательным для выполнения, так как, в противном случае, вы рискуете столкнуться с вспучиванием пола.
• 8. Ну и напоследок, укладка полового покрытия. Какой материал выбрать – это ваше личное дело, самый простой вариант – это ламинат, хотя подойдет и любой другой. Однако, есть одно «но». Все напольные материалы обладают своим индивидуальным коэффициентом теплопроводности. Теплопроводность дерева является наихудшей, в то время как теплопроводность керамической плитки – лучшая.

Вот и все. Если не растягивать работы и сосредоточенно трудиться, то весь процесс займет около двух дней. А расходы будут минимальными.
И в дополнение ко всему написанному выше, прилагается видео.

Теплый пол по лагам

Если вы хотите сделать теплый по лагам, вам придется преодолеть некоторые проблемы, связанные с основанием — деревом. Поверх деревянных лаг нельзя уложить традиционную бетонную стяжку, так как для лаг это может оказаться сверх нагрузкой. А это значит, что лаги деформируются, стяжка потрескается, а, следовательно, испортится и все покрытие пола.

Так как же уложить пол по лагам? Рассмотрим порядок действий, нужный для этого:

• 1. Для начала монтируем сами лаги. Используем для этого доску 50 на 200, и уложим на расстоянии 50 см. Пустоты между лагами следует заполнить минеральной ватой или базальтовой плитой. После этого следует выполнить обустройство так называемого чернового пола или обрешетки. Тут пользуемся доской 30 на 100.
• 2. Расстилаем на черновом полу слой ГВЛ (OSB, ЦСП).
• 3. Теперь нужно рассчитать число контура обогрева. При этом нужно опираться на такие показатели как максимальная рекомендуемая петля (60 — 70 мм) и число контуров. Чем более высокое количество контуров будет, тем равномернее будет прогреваться пол. Тут как и везде, нужно будет выбирать, что вам важнее — производительность насоса или максимальная длинна петли.
• 4. Далее, прикрепляем трубу к ГВЛ.
• 5. Теперь потребуется произвести подключение греющей трубки.
• 6. Следующий шаг – это закрепление в пространстве между труб специальных, вырезанных заранее листов ГВЛ. Толщины трубки и ГВЛ должны быть одинаковыми, или ГВЛ должно быть чуть толще.
• 7. Теперь, заполняем пространство от листов второго слоя ГВЛ до трубки такими веществами как плиточный клей или гипсовая смесь, подходящая для теплого пола.
• 8. Поверх второго слоя ГВЛ мажем плиточный клей и накрываем третьим слоем ГВЛ листов.

Вот и все. В итоге, мы получили основу, на деревянных лагах, поверх которой может быть уложено почти любое покрытие, не исключая плитки и керамогранита.

Водяной теплый пол монтаж своими руками| Курган

  Водяной теплый пол по ежемесячным расходам дешевле, чем электрические (затраты на воду плюс на источники энергии для котла, например, древесину, уголь, газ и т. д.). Для их функционирования необходимы отопительный котел, циркуляционный насос и смесительные клапаны , которые необходимы в частном доме вне зависимости от наличия теплого пола. Сами же теплые полы – это медные или же металлопластиковые трубы и распределительный коллектор. Водяные полы чаще используют как основное отопление. Их рекомендуется укладывать в помещениях от 50 м2 (правда, меньшие территории не исключены). Специалисты утверждают, что система не нуждается в обслуживании и будет обогревать дом минимум 50 лет.

     Спектр услуг нашей компании очень широк, и мы удовлетворим даже самых требовательных клиентов. Мы осуществляем как монтаж теплого пола, так и его балансировку.

Установленное оборудование специалистами нашей компании отвечает всем требованиям и имеет соответствующие сертификаты соответствия, а также дается гарантия на работу и оборудование.

Установка	от 400 р.
Настройка	от 1 800 р.

Компания Кредо-М предлагает монтаж теплых полов в Кургане и области для Вашего дома.
Пошаговый монтаж водяного теплого пола

Водяной теплый пол монтаж своими руками — начинается с разбиения помещения на участки определенной геометрии. Площадь одного участка должна быть не более 40 м2 и соотношение сторон должно быть 1 к 2. Эти требования должны компенсировать температурное расширение стяжки, предотвратив ее растрескивание.

Затем основание участка зачищается и на него производится укладка теплоизоляционного слоя, который будет препятствовать оттоку тепла вниз и препятствовать холоду, идущему снизу. Поэтому вверх будет направлено больше тепловой энергии. Чаще всего для такой теплоизоляции используют полистирол и его производные. Теплоизоляционный материал должен быть плотнее 35кг/м³ и толщиной от 30 мм. Затем стелется мультифольга или другой отражающий материал по всей поверхности. По краям бетонной стяжки (по периметру помещения) укладывается демпферная лента, компенсирующая изменение размеров стяжки для пола при нагревании и остывании.

На следующем этапе монтажа теплых полов укладывают арматуру. Ее можно укладывать непосредственно под контур трубы, а не на всю поверхность. Далее с помощью хомутов начинается непосредственно монтаж тепловых труб в зависимости от выбранной по проекту схеме. Рабочая петля разной конфигурации служит для разных целей. Можно выложить трубы змейкой, двойной змейкой, спиралью, двойной спиралью. Двойная змейка и двойная спираль более эффективны в теплообмене. Для всех контуров монтажа теплого пола справедливо, что с внутренней стороны теплоотдача всегда больше, чем теплоотдача ближе к центру, поэтому шаг укладки нужно уменьшать по краям; шаг не должен превышать 300 мм, иначе могут получиться на выходе теплые и холодные зоны; перепад температур на чистовом покрытии не должен превышать 4 градуса Цельсия. Эти показатели рассчитываются еще на проектной стадии монтажа теплого пола.

Из-за гидравлических потерь не рекомендуется создавать схемы длиннее 100 метров. Большие поверхности следует обогревать несколькими петлями, каждая из которых должна подключаться к коллектору.

Далее производится опрессовка и испытание водяной системы трубопроводов для теплого пола, проверка котлов, приборов и датчиков. Опрессовка производится перед заливкой бетонной стяжки. Во время заливки нужно держать систему под давлением до полного застывания бетона.

Бетонная стяжка равномерно распределяет тепло по своей поверхности пола. Для нее используются марки бетона М-300 и выше. Толщина стяжки должна быть больше 30 мм над поверхностью трубопровода. Меньшая толщина может привести к более скорым повреждениям чистовой поверхности.

Включать в эксплуатацию систему водяного теплого пола следует только после полного застывания бетонного раствора, а это почти месяц! Затем следует постепенно повышать температуру в трубопроводной системе на 1 градус каждые несколько часов с выходом на рабочую температуру минимум через 3 дня.

На заключительном этапе происходит укладка чистовой поверхности. С плиткой и камнем никаких ограничений нет, но если вы собираетесь укладывать другие материалы, ( паркет, ковровой покрытие и тд.) нужно искать специальное обозначение, что они предназначены для систем напольного отопления.

Профессионально выполненный монтаж водяного теплого пола сэкономит вам много денег на электроэнергии, а общая технология и устройство позволяют соблюдать в помещении комфортную температуру по всей высоте – теплее снизу и немного прохладе и свежее к голове и потолку.

Как сделать теплые полы в частном доме

Как сделать теплые полы в частном доме от отопления

При проектировании автономного отопления частного дома теплые полы выбирают по нескольким причинам:

• Использование теплых полов, как самостоятельного вида отопления, позволяет расширить возможности дизайна: отсутствие громоздких радиаторов позволит проектировать, например, высокие французские окна.
• Теплый пол является наиболее экономичным видом отопления. Экономия на отоплении при использовании теплого пола достигается за счет возможности отключения ненужных отопительных контуров в комнатах, которые не используются.

Материалы для устройства теплого пола

Для монтажа теплого пола понадобятся:

1. Пенополистирольные плиты для теплоизоляции пола.
2. Трубы водяного отопления в качестве теплоносителя.
3. Демпферная лента для предупреждения разрушений пола при линейных деформациях от нагревания.
4. Полиэтилен плотный для гидроизоляции основания.
5. Гофротруба.
6. Арматурная сетка для усиления стяжки и крепления труб отопления теплого пола.

Порядок выполнения работ

1. Подготовка основания. Старую стяжку демонтируют и делают новую стяжку толщиной 25 — 80 мм. Перепад высот не должен превышать 10 мм. Слой выше 30 мм лучше делать из бетона с мелкозернистым заполнителем. Если в основании грунт, то делается песчаная или керамзитовая подушка толщиной не менее 10 см (керамзит затем также покрывается песком). Слои для лучшей усадки смачиваются водой. На песчаном основании делается цементная стяжка.
2. Устройство гидроизоляции. На подготовленное основание внахлест 10 -15 см расстилают плотную полиэтиленовую пленку. Заход на стены гидроизоляции должен составлять не менее 10 см.
3. Крепление демпферной ленты. По периметру помещения снизу к стене крепится демпферная лента. Способ крепления зависит от выбранной ленты: «самоклейка», саморезы с широкой шляпкой, «жидкие гвозди» и т.д.;
4. Теплоизоляция. На полиэтиленовую пенку плотно укладывают листы утеплителя — пенополистирола.
5. Устройство арматурной сетки. На утеплитель укладывается арматурная сетка.
6. Укладка и крепление труб отопления. Трубы теплоносителя согласно выбранной схеме раскладки укладываются на арматурную сетку и крепятся к ней пластиковыми хомутами. Расстояние между хомутами 30- 40 см.
7. Подключение контура отопления. Места выход труб отопления из бетонной стяжки защищают гофрированной трубой или уголком. Контуры водяного пода подключают к водяному распределительному коллектору. На окончание трубы устанавливается разборный фитинг, а с коллектором труба соединяется накидной гайкой.
8. Балансировка коллектора. Из-за неодинаковой длины контуров давление воды в системе водяного пола подбирается индивидуально. Для этого на коллекторе снимаются защитные колпачки и делается регулировка давления.
9. Проверка герметичности водяного пола. Герметичность пола проверяется перед заливкой бетонной стяжки. Испытания можно проводить водой или сжатым воздухом. Во время заливки пола контур должен оставаться под рабочим давлением.
10. Бетонирование теплого пола. Уложенной контур теплого пола закрывается бетонной или цементно-песчаной стяжкой толщиной не менее 50 мм. Бетонирование ведется с использованием маячных реек. Залитую поверхность следует закрыть полиэтиленовой пленкой и оставить на 12 часов. В помещении не допускаются сквозняки. В жарком помещении два раза в сутки поверхность стяжки нужно смачивать водой. На видео показана последовательность работ по заливке теплого пола: https://www.youtube.com/watch?v=MYPQOuBppnU

Схемы укладки контуров теплого пола

Как сделать теплые полы от электричества

Электрический (кабельный) пол может быть в виде:

• электрического кабеля;
• нагревательных матов, т.е. сетки с уложенным «змейкой» и закрепленным кабелем.

Рекомендую покупать электрические полы в виде нагревательных матов — это позволит значительно упростить монтаж.

Последовательность монтажа электрического теплого пола

1. Устройство основания. Удаление пыли и мусора с основания, выравнивание ровняющими смесями или устройство стяжки.
2. Устройство отражающей теплоизоляции. Укладка делается отражающий слоем вверх. Стыки проклеиваются скотчем.
3. Гидроизоляция. Укладка полиэтиленовой пленки с заходом на стены на толщину пола.
4. Крепление демпферной ленты. Лента крепится к стене по всему периметру помещения.
5. Испытания электрического теплого пола. Проверить кабель следует обязательно до монтажа.
6. Установка терморегулятора и датчика. Подробно производство работ можно посмотреть на видео монтажа электрического пола.
7. Укладка нагревательных матов. Маты крепят к утеплителю скотчем с нижней стороны. От стен до матов должно быть не менее 20 см, между матами 5 — 10 см. Монтаж кабеля делается с расстоянием между рядами 10- 15 см.
8. Устройство стяжки пола. Стяжка пола делается обычным способом высотой над кабелем не менее 3 см. Можно сделать наливной пол. Если планируется укладка плитки, то вместо стяжки используют плиточный клей. В этом случае тщательно проверяется горизонтальность поверхности.
9. При укладке на теплый пол паркета, ламината, ковролина на стяжку укладывают звукоизоляцию. Видео, в котором показана укладка электрического пола: https://www.youtube.com/watch?v=LNXQlA62VRU

Как сделать теплые полы под ламинат

Существует три разновидности электрического теплого пола: кабельный, инфракрасный и пленочный. Для устройства теплого пола под все виды ламината больше остальных подходит инфракрасный теплый пол. Это наиболее экологичный, безопасный и эффективный по теплоотдаче вид теплого пола.

Устройство пола под ламинат

1. Подготовительные работы. Из помещения убираются все старые трубы и радиаторы. Старое напольное покрытие демонтируется, делается выравнивание основания.
2. Устройство теплоизоляции. Выбранный вид теплоизоляции готовится по размеру помещения и укладывается металлизированной стороной наверх. Куски листов следует склеить скотчем.
3. Укладка пленки отопления. Пленка укладывается не по всей поверхности помещения. Расстояние от стен до края пленки 10 см. Нельзя укладывать пленку внахлест. Терморегулятор должен быть расположен рядом с проводкой и иметь максимальную площадь регуляции 15 квадратных метров. Подробно правила укладки термопленки показаны в видео: https://www.youtube.com/watch?v=_SOC6-qzcko
4. Укладка защитной полиэтиленовой пленки. Пленка укладывается для дополнительной защиты теплого пола.
5. Укладка ламината. Ламинат укладывается на полиэтиленовую пленку. При укладке следует быть особо осторожным, чтобы не повредить теплый пол.

Как сделать теплые полы в доме без отопления

Теплые полы, как единственный источник отопления, могут быть выбраны по следующим соображениям:

• Теплые полы позволяет высвободить полезную площадь, т.е. устроить отопления без использования радиаторов;
• Равномерное распределение тепла в помещении способствует уменьшению пыли в воздухе;
• Невысокая температура теплоносителя теплых полов (+25-45°С) позволяет значительно сэкономить тепло.

Определение типа отопления (водяное или электрическое) делается индивидуально, исходя их конкретных условий. Как правило, в загородных домах устраиваются водяные теплые полы. В устройстве они дороже электрических, но эксплуатировать их, особенно, при больших площадях, удобнее и дешевле.

На видео рассказывается о том, как определить, справится ли теплый пол с отоплением дома: https://www.youtube.com/watch?v=t_81cBNY41U

Как подключить теплый пол к системе отопления в частном доме

Нередко возникает проблема подключения вновь уложенных одного или нескольких контуров теплого пола к существующей системе отопления. Система отопления с собственным циркуляционным насосом может быть:

Подключение к двухтрубной отопительной системе

Наиболее простой и удобный способ подключения. Смонтированный контур теплого пола подключается к подающему и обратному трубопроводу двухтрубного радиаторного отопления. Соединение может быть через модуль подключения или с использованием двух обычных шаровых кранов.

Схема подключения к двухтрубной системе отопления

Подключение к однотрубной системе «Ленинградка»

Подача контура теплого пола при такой системе подключается после циркуляционного насоса, а обратка контура теплого пола подключается перед насосом. Регулировка температуры в помещении в этом случае может производиться при помощи модуля подключения или шаровыми кранами.

Подключение теплого пола к гравитационной системе

Такой вариант подключения предусматривает работу системы без циркуляционного насоса, т.е. под естественным уклоном. Подача контура в этом случае, например, подключается в начале комнаты, а обратка контура — в конце. Подключение теплого пола к гравитационным системам — дело очень трудоемкое. Обычно проблема решается принципиально: в систему врезается циркуляционный насос, и подключение делается по второму типу.

Необходимые условия подключения

Для подключения и эффективной работы теплого пола к радиаторной системе последняя должна иметь определенные возможности, а мощности подключаемого теплого пола должны быть иметь ограничения.

К условиям подключения и успешной работы теплого пола отнесем:

• трубы радиаторной системы отопления должны иметь диаметр 32 мм и более;
• общая длина контура теплого пола не должна быть более 50 м при двухтрубной системе;
• длина контура для «Ленинградки» не должна превышать 30 м, а, если она больше, то ее следует делить на равные части;
• трубу для контура рекомендуется использовать из металлопластика диаметром 16-18 мм, для гравитационной системы — 20 мм;
• при выборе труб для контура нужно учитывать температуру теплоносителя в радиаторной системе, которая составляет не менее 70 °С.

Выводы

Теплые полы — один из наиболее перспективных методов отопления частного дома. Для принятия окончательного решения по устройству теплых полов необходимо расчитать их необходимую тепловую мощность, воможности установленного котла и радиаторного отопления (при существующей отопительной системе). Выбор типа теплого пола (водяной или электрический) зависит от конкретных условий: размера комнат, мощности, необходимых условий подключения и т.д.

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах. Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Дорого ли запускать? Работает ли он только под определенными типами полов?

Какой бы у вас ни был вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, которые работают от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водопроводные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что электрические системы намного дешевле устанавливать на площадях до 20 м ² .

Только материалы:

• Электрический мат = от 35 до 80 фунтов за м ²
• Электрический в стяжке = от 20 до 90 фунтов за м ²
• Горячая вода, первые 20 мес ² = От 80 до 120 фунтов за м ²
• Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
• Органы управления = от 80 до 150 фунтов за комнату

Установленная система:

• Электрический мат = от 70 до 120 фунтов за м ²
• Электрический в стяжке = от 60 до 110 фунтов за м ²
• Горячая вода, первые 20 мес ² = от 120 до 160 фунтов за м ²
• Горячая вода, последующие м ² = от 45 до 95 фунтов стерлингов за м ²
• Органы управления = от 100 до 200 фунтов стерлингов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой создают температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Тепловодный пол с подогревом

Системы теплой воды предполагают закапывание 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует полного ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола ² будет стоить около 720 фунтов стерлингов в год, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплый пол с подогревом на поверхности

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Pros Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Напольная плитка Hexagon, от 29,95 фунтов стерлингов за м ² , и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , и Стены и пол

Мокрый пол по сравнению с сухим системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одном помещении или там, где уже установлен уровень пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, работает лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция необходима для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для комнат на первом этаже и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, а решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см, с панелями, которые можно просто соединить. а затем установили между балками на месте.

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств с открытой планировкой, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует ограничение на температуру пола, при которой система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Лучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамика, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут холоднее, чем со смолой или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему пола.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это тот, который сделан из стяжки, которая полностью закрывает трубопровод и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или рассмотрите возможность использования деревянных панелей, которые благодаря своей конструкции более устойчивы при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также можно использовать с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Электрические системы теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный человек.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — запуск каждой отдельной цепи от коллектора, прикрепление трубы к полу с помощью предоставленных скоб, а затем возвращение трубопровода в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, а затем отделку пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

В случае случайного повреждения отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы обнажить трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем ​​нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться как с тепловыми насосами, так и с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные затраты по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтусов в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Модульные настенные и потолочные отопительные панели Variotherm

(Изображение предоставлено Variotherm)

Подробнее о отоплении:

Системы лучистого отопления под полом, сэкономьте тысячи

Описание нескольких типов излучающих систем

, включая наши Предпочитаемая система.

Существует множество способов, , чтобы воспользоваться преимуществами лучистого отопления и охлаждения. Некоторым концепциям систем лучистого теплого пола не менее 100 лет. Наши системы лучистого отопления более новые и инновационные. Мы призываем вас хотя бы взглянуть на эти современные системы. Новые и более инновационные системы теплого пола могут предложить значительные преимущества.

Обратите внимание, что Radiantec часто рекомендует использовать бытовые водонагреватели вместо дорогих бойлеров.Щелкните здесь, чтобы получить дополнительную информацию об этом использовании. Это возможность сэкономить тысячи долларов и при этом получить лучшую и более энергоэффективную систему лучистого теплого пола.

(и тепло, и ГВС поступают напрямую от одного и того же отопительного агрегата)

«Открытая прямая излучающая система» — это значительный прорыв в области лучистого отопления. Open Direct Radiant System предлагает беспрецедентную эффективность при очень доступной цене и является нашей предпочтительной системой среди всех систем лучистого отопления.Это единая система, которая работает двумя разными и разными способами. Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону излучающего теплого пола и обратно в бак. Когда требуется горячая вода, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

Это одно из очень немногих исключений из правила, что лучшие вещи стоят дороже.Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

Преимущества энергоэффективности открытой прямой системы.

• «Открытая прямая система» использует лучистое отопление, которое существенно более энергоэффективно .
• Конструкции двойного назначения имеют менее 1/2 потерь в режиме ожидания по сравнению с двумя независимыми методами. Один набор исключен, а другой уменьшен из-за эффективного использования.
• Более низкая первоначальная стоимость дает возможность купить более качественный и эффективный агрегат .
• «Открытая прямая система» совместима с солнечной батареей.
• Бытовые водонагреватели потенциально более эффективны, чем бойлер. Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
• Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу перед тем, как попасть в резервуар.
• Бак позволяет установить огромный теплообменник для дымохода.

Экологические преимущества открытой системы Direct.

• Снижение расхода топлива
• ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫПУСКНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительное количество загрязняющих веществ растворяется в воде, и они уходят безвредно в канализацию вместо того, чтобы загрязнять воздух.

Другие преимущества системы «Open Direct»

Наша открытая прямая система исключительно доступна по цене

• Наш дизайн простой и элегантный
• В конструкции используется водонагреватель двойного назначения
• Отсутствие бойлера экономит тысячи долларов
• В нашей конструкции используется на детали меньше
• Простая установка экономит затраты на рабочую силу
• Энергоэффективность снижает затраты на топливо.

Простота установки

Наша открытая прямая система отличается простой конструкцией и небольшим количеством деталей по сравнению с другими системами.

Легко работать с

Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему без проблем для мастера или Do-It-Yourselfer .

Простота обслуживания

Наш дизайн прост для понимания.Наша излучающая система работает при гораздо более низких температурах, чем у печи, поэтому с ней безопаснее работать, а наши материалы служат долго, , поэтому они не нуждаются в постоянном уходе.

Легко достать детали для

У нас простая конструкция и общие детали . Может показаться, что это не очень хорошо, но это так! Вы можете найти запчасти, которые мы используем, в любом хорошем хозяйственном магазине, специального заказа не требуется.

Меньше деталей

Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

Более надежный

Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и предлагает нержавеющую сталь.

Более длительный

Более низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки. — это система, которая служит и служит .

Энергоэффективность

Лучистое отопление естественно энергоэффективно.Наша система работает при более низких температурах, поэтому на требуется меньше топлива. для нагрева воды, а наши водонагреватели конденсируют дымовые газы, чтобы получить максимальное тепло от вашего топлива. .

Экологически чистый

Поскольку мы используем конденсационные водонагреватели, наши системы имеют меньше выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

Совместимость с Solar

Наша открытая прямая система совместима с солнечной .Вы можете запланировать установку солнечных батарей на начальном этапе или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

Сделай сам дружелюбно

Наша открытая прямая система — это простая и элегантная конструкция , в которой используются простые для поиска общие детали. Многие из наших клиентов предпочитают использовать нашу бесплатную помощь в проектировании и устанавливают систему самостоятельно с большой экономией .
Подробнее об установке своими руками здесь.

Соответствует коду

Наши системы соответствуют нормам . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

Сейф

Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной в установке, использовании и обслуживании.

ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

Здесь мы должны отметить, что инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто получает прибыль от продажи котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов из системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления допускается всеми основными правилами. Не было ни одного случая болезни легионеров, приписываемой открытой прямой системе.

Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

Щелкните здесь, чтобы получить дополнительную информацию об открытой системе прямого излучения Radiantec .

(обогрев осуществляется косвенно через теплообменник)

Когда требуется теплый пол, горячая вода перекачивается в теплообменник, где тепло передается теплоносителю на другой стороне. Одновременно включается насос (-ы) зоны подогрева пола и направляет теплоноситель туда, где он нужен.

Теплообменник отделяет теплоноситель от источника питьевой воды. Это позволяет использовать непитьевой теплоноситель (например, антифриз). Эти системы лучистого отопления

Щелкните здесь, чтобы узнать больше о косвенной системе Radiantec.

(Эта «традиционная» система использует бойлер или водонагреватель для нагрева воды)

Закрытые системы лучистого отопления предназначены для бойлера или водонагревателя исключительно для отопления помещений .Затем вода (или гликоль) циркулирует по трубам излучающего пола. Когда используется бойлер, этот знакомый и традиционный подход хорошо принят чиновниками строительного кодекса.

Щелкните здесь, чтобы получить дополнительную информацию о закрытой системе Radiantec

Radiantec поддерживает использование солнечной энергии везде, где это возможно, и отмечает, что эффективность использования солнечной энергии значительно улучшилась за последние несколько лет. На следующем рисунке представлена ​​солнечная система для горячего водоснабжения, которая особенно подходит для систем лучистого отопления.

Дополнительную информацию о нашей технологии солнечного отопления можно найти на сайте www.radiantsolar.com

Если вы видите слова и выражения, с которыми вы не знакомы, обратитесь к этому разделу.

Понимание значений следующих фраз облегчит понимание параметров вашей системы отопления.

КОТЛ
Котел — это нагревательное устройство, которое спроектировано для производства очень горячей воды (до 250 градусов по Фаренгейту под давлением) для радиаторов и плинтусов.Многие котлы плохо работают при более низких температурах, и для их регулировки может потребоваться дорогостоящее управление.

БЫТОВЫЙ НАГРЕВАТЕЛЬ ГОРЯЧЕЙ ВОДЫ
Бытовой водонагреватель вырабатывает воду умеренной температуры , и обычно имеется накопительный бак. Существует потенциал для более высокой эффективности водонагревателя из-за более низкой рабочей температуры и более низкой температуры выхлопных газов, но многие водонагреватели низкого уровня не используют этот потенциал.

ТЕПЛООБМЕННИК
Теплообменник — это устройство, которое передает тепло от одной жидкости к другой без смешивания жидкостей.Типичное использование — хранить питьевую горячую воду отдельно от котловой жидкости.

ЗАКРЫТАЯ СИСТЕМА
Закрытая система отопления изолирована от окружающей среды, и ее теплоноситель заменяется только для обслуживания.

ОТКРЫТАЯ СИСТЕМА
Открытая система — это система, открытая для атмосферы или система, в которой часто заменяется теплоноситель. Водонагреватель для бытовых нужд — это открытая система, потому что нагретая жидкость постоянно меняется. Для открытых систем требуются разные механизмы и материалы.

ПИТЬЕВЫЕ
Питьевые средства, пригодные для питья.

ПРЯМАЯ СИСТЕМА
Прямая система использует одну и ту же воду для отопления и горячего водоснабжения для мытья посуды, стирки, принятия душа и т. Д. Между ними нет разделения.

НЕПРЯМАЯ СИСТЕМА
Непрямая система — это система, в которой тепло от нагревательного элемента проходит через теплообменник, прежде чем попадет в трубы напольного отопления.

видео, схемы.Двухтрубная система водяного отопления

Главное преимущество частного жилищного строительства в том, что здесь достигается полная независимость от общекоммунальных льгот. При этом они все же должны быть, но гораздо лучшего качества, чем те, которые могут предложить ЖКХ. Наверное, самое главное, что в вашем доме отопительный сезон может начаться по желанию домовладельца и, соответственно, заканчиваться, когда он этого пожелает. Конечно, также важно, как оно будет проходить.

Систему отопления нельзя купить в магазине и установить дома. Точнее конечно все его комплектующие в магазине или на рынке просто продаются, но купить их одним комплектом не получится. Чтобы сделать систему отопления частного дома своими руками, сначала необходимо знать:

1. Чем будет отапливаться дом.
2. Какой энергоноситель целесообразно использовать в системе.

Проектирование системы отопления — одно из важнейших в коммуникациях частного дома

После этого потребуется провести массу расчетов по определению количества радиаторов отопления, а также труб.Все это должно во многом соответствовать друг другу.

В общем, для начала нужно определиться, какой котел сможет обогреть дом.

Виды отопительных котлов

В частном доме вы хотите, чтобы было тепло, но вы также хотите, чтобы это было достигнуто с минимальным участием человека. Поэтому котел отопления следует приобретать исходя из того, какой вид топлива проще всего обеспечить для его бесперебойной работы.

Итак, котлы могут быть:

• газ,
• электрический,
• уголь,
• комбинированный.

Важно! Все современные котлы более-менее экономичные, тихие, относительно небольшие и простые в обслуживании. Но всем им, даже если мы говорим об угольных котлах, для запуска требуется электричество.

Газовый котел

Как монтируется однотрубная система

Чтобы установить систему таким образом, потребуется меньше труб. Система может быть только с верхней разводкой. Подходит для небольших частных домов с мансардой.Радиаторы отопления. Поэтому каждый следующий будет немного холоднее.

Система должна содержать:

• котел,
• расширительный бачок,
• батареи,
• фильтры очистки воды,
• может быть насос.

Важно! Установить температуру в помещении с такой системой отопления очень сложно. Одно отключение батареи приведет к выключению всей системы.

Воздушное отопление

Этот способ отопления дома сейчас довольно популярен.Воздушное отопление предполагает наличие в каждом помещении обогревателей или специальных вентиляционных каналов, по которым будет течь горячий воздух. И первый, и второй могут располагаться в стенах или на потолке.

Существует три типа воздушного отопления:

1. Местный.
2. Центральный.
3. Шторы из воздуха.

Локальное отопление

Этот способ обогрева сложно назвать полноценным, но и качественному ему есть место.Для этого в каждой комнате нужно установить тепловентиляторы или тепловые пушки и наслаждаться теплом. Обогреватели нагревают воздух, сушат его. Тепло будет только в отдельной комнате и при условии, что двери будут закрыты.

Тепловой вентилятор — он может быть установлен в помещении, но может быть установлен на стене как часть центрального воздушного отопления.

Центральное отопление

Системы с централизованной подачей горячего воздуха могут быть с:

• прямоточная рециркуляция,
• в сборе,
• частичная рециркуляция.

Обычно вентиляционные каналы располагаются над подвесным потолком, оставляя в нем отверстия, через которые горячий воздух будет поступать в комнаты.

Все это можно делать в стенах, если, конечно, пространство позволяет отвести определенную часть, чтобы спрятать трубы.

Воздушные завесы

Устройства, напоминающие кондиционеры, вешают над входными дверьми или устанавливают рядом с ними. Из штор выходит мощный поток теплого воздуха, который блокирует попадание холодного воздуха в комнату при открытии двери.В частном доме такую ​​шторку можно установить только при входе в нее и то, если двери постоянно открываются.

Воздушное отопление дороже в установке, чем водяное. Любой котел (обычно электрический или газовый) может нагреть воздух.

Преимущества системы воздушного отопления:

1. После фильтрации циркулирует теплый воздух.
2. В дом постоянный приток свежего воздуха, так как система забирает его с улицы для отопления.
3. Возможность установки в систему капельного увлажнителя.

Дефекты:

1. Невозможность смонтировать систему в построенном доме.
2. Дорогой монтаж.

Рано или поздно перед владельцами загородной недвижимости встает вопрос, как правильно сделать отопление в частном доме без посторонней помощи. Однако для этого придется вникать во все тонкости системы. Распространенным теплоносителем для отопления жилых помещений является обычная вода, которая достигает необходимых значений температуры после прохождения через специальный бойлер.Хотя инновационные варианты аккумулирования тепла появились недавно, в настоящее время они не получили широкого распространения.

Принцип действия

Необходимо ознакомиться с функционированием системы водяного отопления во избежание ошибок при установке своими руками. К тому же нужно уметь находить неисправности в крайних случаях, ведь при вызове мастера придется распрощаться с немалой суммой денег. Следует понимать, что водопровод представляет собой замкнутую сеть, в которую входят водонагреватели и трубопроводы.

Компоненты

Прежде чем научиться делать отопление в частном доме самому, в любом случае необходимо ознакомиться со всей конструкцией. Такие системы обычно включают в себя стандартный набор оборудования. Регулировка нагрева, как правило, осуществляется изменением температуры теплоносителя.

Однако при установке регулирующих клапанов появляется возможность изменять микроклимат в разных помещениях.

• Тепловой пункт , который в большинстве случаев представляет собой целый комплекс устройств, расположенных в специальных помещениях… Контролируют режимы расхода, регулируют параметры теплоносителя и тому подобное.
• Трубопроводы предназначены для передачи нагретой жидкости к отопительным приборам. Их можно разводить по разным схемам. Эти элементы устанавливаются открытым способом или убираются под финишное покрытие.
• Конвекторы и необходимы для передачи тепла в комнату, в которой они расположены. Первые из них создают более мощный поток поднимающегося воздуха, но при очистке возникают определенные трудности.Что касается радиаторов, то значительная часть их нагрева происходит за счет теплового излучения.
• Термостаты очень часто стали применяться в системах отопления. Они состоят из термостатической головки и клапана. При снижении температурного режима в помещении ниже установленного, давление газа снижается. В связи с этим происходит раскрытие проходного сечения.

Примечание! Работающие аккумуляторы значительно снижают уровень влажности в воздухе, и этот показатель может упасть до 20-25 процентов.Поэтому рекомендуется использовать увлажнители или обустроить аквариум.

Варианты циркуляции жидкости

На самом деле движение воды внутри трубопроводов может быть естественным или принудительным. Однако в каждом из них теплоноситель движется по кругу, достигая в котле определенной температуры.

1. Принудительная циркуляция создается с помощью специального насоса, мощность которого можно варьировать. Именно с его помощью жидкость приводится в движение. Таким способом вполне реально регулировать температуру отдельных радиаторов отопления.

1. Естественная циркуляция обеспечивается без специальных устройств, а движение происходит за счет разницы плотностей охлаждаемой и нагретой воды. В этом случае должен быть достаточный диаметр вертикальных стояков для создания побудительной силы.

Дополнение! Первый вариант стал использоваться в современном мире гораздо чаще. Единственный недостаток — зависимость системы отопления от электросети.

Выбор подходящего оборудования

С развитием техники современные устройства для получения тепла стали отличаться высоким коэффициентом полезного действия и автоматическим управлением. Также они позволяют несколько снизить потребление энергии и рационально использовать ресурсы.

Информация о котле

Эти устройства представляют собой закрытые резервуары, в которых теплоноситель нагревается до требуемых параметров. Кроме того, существуют двухконтурные аналоги, которые наряду с этим снабжают жилище горячей водой.

При данной опции нет необходимости приобретать дополнительное оборудование, что положительно сказывается на семейном бюджете.

,
• используется там, где есть магистральная сеть этого источника энергии. В процессе работы сжигается природный газ, цена на который довольно низкая. Что касается места установки, то такие изделия могут располагаться на полу или сбоку от комнаты.
• Котлы твердотопливные — специальные конструкции из чугуна или стали. Их задача — вырабатывать тепловую энергию от сгорания твердых материалов.Как правило, в качестве сырья используются дрова, топливные пеллеты, торф, уголь и так далее.
• Аналоги жидкого топлива состоят из теплоизолированного тела, содержащего камеру сгорания с сетью разветвленных каналов. Дизельные агрегаты могут быть оснащены специальным теплообменником для повышения эффективности.
• Электрокотлы имеют множество преимуществ, но с экономической точки зрения они считаются не очень выгодными, так как в качестве сырья используется электроэнергия.
• Комбинированные установки , способные работать не на нескольких видах топлива. Таким образом, есть возможность сэкономить в зависимости от сезонных явлений или времени суток. Переход на другой режим работы осуществляется заменой горелки или обычным переключением.

Внимание! Монтаж комбинированных конструкций практически ничем не отличается от монтажа обычных устройств. Комбинированные модели не требуют дополнительного дымохода.

Выбор трубопроводов

От них будет зависеть герметичность системы отопления, поэтому к качеству предъявляются серьезные требования. Их задача — не только поддерживать температурный режим. Охлаждающая жидкость не должна выходить за пределы замкнутого контура, что может быть обеспечено только изделиями с хорошими прочностными характеристиками.

Можно выделить две широкие группы товаров.

1. Продукция на основе пластмасс в последнее время пользуется огромным спросом.Особенно это касается полипропилена и поливинилхлорида. Первый из них отличается повышенной стойкостью к истиранию, а второй способен успешно противостоять химическим веществам.
2. Металлические трубы обладают достаточной механической прочностью, поэтому продолжают оставаться хорошим вариантом. Однако они обладают относительно низкой коррозионной стойкостью. Хотя этого нельзя сказать о изделиях из нержавеющей стали и меди.

Примечание! В последнее время активно применяется композитный материал — металлопластик, сочетающий в себе разные слои.Обычно металлическое основание находится внутри, чтобы сохранять форму.

Теплоаккумуляторы

К таким устройствам относятся конвективно-радиационные конструкции, в том числе отдельные секции с каналами внутри. Нагрев осуществляется с помощью излучения или конвекции. Большинство людей покупают товары, исходя в первую очередь из эстетических предпочтений, но такой подход неверен.

• Секционные радиаторы состоят из литых под высоким давлением секций. Между собой они соединены резьбовыми элементами.Герметизация осуществляется с помощью прокладок из различных материалов.
• Панельные конструкции представляют собой панели прямоугольной формы, состоящие из сваренных между собой стальных листов. Высота и ширина изделий могут существенно различаться.
• Трубчатые аппараты считаются самым дорогим вариантом. В первую очередь они рассчитаны на давление 10-15 атмосфер. Благодаря сварным швам вероятность протечек практически отсутствует.
• Пластинчатые теплообменники обеспечивают нагрев с помощью прямоугольных элементов из специальной стали.Обычно их толщина составляет от 0,4 до 1 миллиметра.

Дополнение! Что касается материалов, используемых в производстве, широкое распространение получили биметаллические изделия, которые отличаются от своих алюминиевых аналогов наличием стальных вставок.

Выполнение работ

Ознакомившись с составными элементами их видов, пора узнать, как сделать отопление в загородном доме или в любом другом доме. Для проведения установки вам понадобится несложный набор инструментов, управлять которым не так уж и сложно.Однако при работе с полипропиленовыми трубами также потребуется сварочный аппарат.

Котельная

В этом разделе рассматривается установка настенного газового прибора. Это более простой вариант. В первую очередь следует определиться с местом расположения, при этом должны быть соблюдены все требования. Обычно они встречаются в проекте или в паспорте на отопительный прибор.

1. В первую очередь на боковой поверхности закрепляется специальная планка, на которой будет закреплен котел.Всегда входит в комплект оборудования. При работе используются анкеры.
2. Далее подвешивается сам котел и подключается к дымоходу. Обычно он выполняется из листовой стали … Обучающие видео часто отражают эти моменты.
3. После этого можно смонтировать подающий трубопровод, который крепится с помощью полипропиленовых муфт. Другая сторона припаяна.

Важно! Что касается газовой трубы, то к отопительному прибору ее подключают специалисты газовой службы.Поэтому самостоятельно провести это мероприятие не получится.

Установка радиаторов отопления

Кроме самих нагревательных приборов потребуется определенный набор деталей: кронштейны и дюбеля, четыре заглушки, заглушки и кран Маевского, представляющий собой устройство для выпуска воздуха.

1. В боковой части комнаты карандашом делают отметки, где будут располагаться кронштейны. Маркировка осуществляется по уровню.
2. В стене просверливаются отверстия необходимого диаметра, что в первую очередь зависит от используемого дюбеля.
3. Далее подключаются необходимые элементы к АКБ. Деталь откручивается от крана, а на резьбу наматывается обмотка. На него уже надевается накидная гайка, которая вкручивается в пробку. Краны тоже прикручены.
4. Теперь припаиваем патрубки одним концом к тройнику, а другим — к вентилю радиатора.
5. После соединения всех элементов устройство фиксируется.

Внимание! При разметке необходимо учитывать высоту изделия от подоконника до пола.Кроме того, необходимо учитывать, что кронштейны необходимо устанавливать таким образом, чтобы они находились между секциями.

Сварка полипропиленовых труб

• В процессе пайки на стыках деталей должна формироваться бортик. Совершенно необходимо, чтобы по всей окружности был ровный проход.
• Чтобы не было видно следов линейного расширения, используется компенсатор, расположенный на незаметном месте.
• Нагревают элементы паяльником не более пяти секунд. Оборудование настроено на температуру 270 градусов.
• После соединения отдельных частей их следует удерживать в определенном положении в течение некоторого времени, как указано в любой инструкции по сварке.
• В зависимости от нагрева гильза отодвигается в сторону, оставляя особую отметку. Элементы нужно прижать друг к другу.
• После соединения две детали держатся около тридцати секунд, чтобы соединение затвердело.
• Сам паяльник имеет две насадки, каждая рассчитана на разную сторону.
• Время нагрева можно значительно увеличить при сварке изделий большого диаметра.

Если вам необходимо создать или модернизировать отопление в частном доме, то лучше сначала потратить час-два на изучение вопроса, сбор мнений специалистов и, в частности, чтение этого материала, чтобы рассмотреть наиболее частые ситуации и проверенные временем решения.

Знание проблемы — ключ к успеху.Даже если отопление в доме не будет производиться самостоятельно, то хозяину лучше поговорить на их языке с инопланетными установщиками. Так будет проще проконтролировать правильность и бюджет процесса, можно будет закупить материалы самостоятельно, а это значит существенную экономию. Поэтому выгодно изучить, как устроена система отопления.

Как работает отопление

Для обычного жилого дома в подавляющем большинстве случаев применяется водопровод с принудительной циркуляцией жидкости.Теплоноситель движется по трубам под действием насоса, нагревает радиаторы, от которых нагревается воздух. В котле вырабатывается энергия.

Все, что этому не соответствует, называют «раритетом», а специалисты еще называют «дикостью» — настолько оно будет уступать по потребительским качествам жильцам дома обычной площадью 70 — 500 кв.

Из чего состоит

В отоплении всегда используется ряд узлов и агрегатов, о которых стоит узнать подробнее.

• Котел — теплогенератор, который сжигает топливо, нагревает воду (теплоноситель).
• Циркуляционный насос — не только может быть установлен отдельно, но и является частью автоматизированного котла, как и некоторые другие элементы. Прогоняет охлаждающую жидкость по трубкам.
• Трубы — используются современные пластмассовые, металлопластиковые изделия, подбираются по диаметру.
• Радиаторы — передают энергию в воздух.
• Расширительный бак — обязательный элемент, поддерживает стабильное давление при тепловом расширении воды.Защищает систему от несчастных случаев.
• Группа безопасности — может входить в состав котла или отдельно, включает предохранительный клапан, автоматический воздухоотводчик, манометр. Должен быть установлен в любой закрытой системе.
• Очистительный фильтр — небольшой незаменимый элемент.

Это минимум обычной системы. Если он установлен правильно, для чего используется арматура и краны, то отопление начнет обогревать дом.

Дополнительные элементы системы

• Краны шаровые — два режима работы «открыто-закрыто».
• Балансировочные клапаны — аналогичные обычным клапанам — точная настройка системы.
• Спирит-трехходовые клапаны — автоматические регуляторы расхода.
• Термоголовки — это устройства, управляющие клапанами в зависимости от температуры и ручных настроек.
Краны Маевского
• — это ручные форточки для выпуска воздуха.

Чем утонуть

В первую очередь хозяев волнует вопрос — как отапливать дом. У каждой местности свои приоритеты.

• Многие дома сейчас отапливаются природным газом из сети. Это дешевое и удобное топливо. Если есть газовая труба, то думать не о чем, нужно подключить и установить газовый котел.
• Но также часто можно встретить дровяное отопление в твердотопливных котлах … В большинстве регионов это дешево. Но не удобно. Для упрощения процесса горения система дополняется буферной емкостью, или, что еще хуже, сложными, не лучшими по качеству устройствами — котлами длительного горения.
• Уголь вытесняет дрова в некоторых угольных регионах, где они дешевы.
• Пеллеты — это «автоматизированные дрова», удобнее, но дороже.
• Электричество потихоньку заменяет дрова, так как это очень удобно, а с ночным тарифом сносно по цене. Но с суточной оплатой это слишком дорого.

Желательно утеплить пол и устроить теплый пол.

После этих мероприятий, если они будут выполнены в обычном режиме, в доме будет тепло…

Подробнее о том, как сделать отопление

Отопление в доме осуществляется в следующей последовательности.

• Принимается решение по схеме подключения отопительных приборов, определяются точки их размещения и соответственно расположение трубопроводов. Определяется мощность оборудования и другие технические условия (разрабатывается проект! …)
• Подбирается место для котла и устанавливается котел, возможно согласно проекту газификации дома, возможно за счет подключения дымохода на естественной тяге.
• Обвязка котла сделана, — установлен трубопровод и обязательное оборудование для обеспечения его работы и всей системы.
• Радиаторы распределяются и устанавливаются по помещениям в соответствии с требуемой тепловой мощностью для каждого помещения. Этот вопрос можно найти
• Прокладывается трубопровод, подключаются радиаторы и котел с собственной разводкой.
• Система залита охлаждающей жидкостью и протестирована.

Привязываем котел

Автоматические котлы, как правило, содержат в своем корпусе и насос, и группу безопасности, а иногда и расширительный бак.Вся их обвязка состоит из установки запорной арматуры.

Насос установлен на твердотопливный котел, расширительный бак, группа безопасности, возможны также блоки контроля температуры, автоматики и управления.

В сложных системах все это дополняется гидравлической стрелой (или контуром первичного кольца) с дополнительными насосами на каждом ответвлении, а также возможна установка буферной емкости, также устанавливается бойлер горячей воды.

В самом простом варианте твердотопливный котел надо правильно привязать —

Элементы сложных систем

Старые системы не применяются

Было упомянуто, что с современной точки зрения охлаждающая жидкость должна перемещаться под действием насоса.Все, что течет само по себе, — это анахронизм, непрактичный, нефункциональный и вдвое дороже.

Также по современной концепции система отопления должна быть двухтрубной, а однотрубная — дорогостоящей как в создании, так и в эксплуатации, громоздкой и не предусматривающей … Его цена догоняет за счет большой диаметр труб и фасонных частей, а кольцевая схема создает как трудности прокладки, так и сложность обеспечения одинаковой температуры радиаторов.

Выбор схемы — одна из трех

Как совместить отопление с дизайном

Сейчас все чаще пытаются убрать не только трубы под полом, но и сами радиаторы. Установлены внутрипольные конвекторы, хоть и дороже, но не загромождают интерьер. О наличии отопления с ними напомнит декоративная решетка под подоконниками, под входными дверями …

Промежуточный вариант практичнее в эксплуатации — трубы спрятать под полом, радиаторы с нижним подключением оставить на стенах — трубы выходят из пола под радиаторами.

При этом под полом разводка может быть по любой схеме, но самая дешевая и практичная — тупиковая с ответвлениями с более тонкими трубами от магистрали. Под полом допускается установка фитингов на металлопластиковые трубы. Часто подключение радиаторов отопления совмещают с разводкой теплого пола в одном пространстве.

Выбрать трубы и радиаторы

Самым дешевым и легко выполняемым самостоятельно вариантом является установка системы полипропиленовых труб….Но это нельзя рекомендовать. Он самый ненадежный. Это связано с невозможностью обеспечить стандартное качество соединения и номинальный зазор труб в сварных соединениях.

О выборе радиаторов можно долго спорить … но все, что можно найти в магазине, подходят для частного дома.
Радиаторы необходимо подключить и установить по правилам …

Крепление

Теперь дело за малым — собрать воедино все элементы, которые были спроектированы.Кстати, конечно, лучше использовать готовое проектное отопление, если оно есть….

А если это известно, то и система отопления должна исправно работать … Осталось

Проживание в вашем доме на земле дает ряд преимуществ, в том числе возможность установки системы отопления, работающей в автономном режиме. Грамотно подобранная и установленная отопительная разводка в частном доме позволяет организовать быстрый равномерный обогрев всех помещений. Контроль расхода топлива, рассчитанный в зависимости от погодных условий, позволяет снизить расходы на отопление.

На практике используется несколько проверенных схем отопления, которые различаются типом циркуляции теплоносителя (чаще всего водяного), а также способом прокладки магистральных труб. В большинстве жилых домов устанавливаются однотрубные, двухтрубные, радиальные или «ленинградские» системы отопления. Каждая схема подключения отопления частного дома имеет свои особенности, на которые обращают внимание при проектировании инженерных коммуникаций.

Способы циркуляции воды в системах отопления

Движение жидкости по замкнутому (ым) контуру (ам) может происходить в естественном или принудительном режиме.Вода, нагретая котлом отопления, устремляется к радиаторам. Эта часть отопительного контура называется прямоточной (токовой). Попав в батареи, теплоноситель остывает и отправляется обратно в котел для обогрева. Этот участок замкнутого маршрута называется обратным (текущим). Для ускорения циркуляции теплоносителя по контуру используются специальные циркуляционные насосы, врезанные в трубопровод на «обратке». Выпускаются модели отопительных котлов, в конструкции которых предусмотрено наличие такого насоса.

Естественная циркуляция охлаждающей жидкости

Движение воды в системе «гравитационное». Это возможно благодаря физическому эффекту, который проявляется при изменении плотности воды. Горячая вода имеет более низкий показатель плотности. Обратная жидкость имеет высокую плотность, поэтому легко вытесняет уже нагретую в котле воду. Горячий теплоноситель устремляется вверх по стояку, а затем распределяется по горизонтальным линиям, проведенным с небольшим уклоном не более 3-5 градусов.Наличие уклона позволяет жидкости перемещаться по трубам самотеком.

Схема обогрева, основанная на естественной циркуляции теплоносителя, является наиболее простой, а потому легко реализуемой на практике. Кроме того, в этом случае никаких других сообщений не требуется. Однако такой вариант подходит только для частных домов небольшой площади, так как длина контура ограничена 30 метрами. К недостаткам можно отнести необходимость установки труб большего диаметра, а также низкое давление в системе.

Схема автономной системы отопления дома с естественной циркуляцией воды (теплоносителя). Трубопровод укладывается с уклоном не более 5 градусов

Принудительная циркуляция охлаждающей жидкости

В автономных системах отопления (теплоносителя) используется принудительный циркуляционный насос в замкнутом контуре, обеспечивающий ускоренный поток нагретой воды к батареям, а охлажденной — к отопительному прибору. Движение воды возможно за счет разницы давлений, возникающей между прямым и обратным потоком теплоносителя.

При установке этой системы не требуется соблюдать уклон трубопровода. Это преимущество, но существенный недостаток заключается в летучести такой системы отопления. Поэтому на случай отключения электроэнергии в частном доме обязательно должен быть генератор (мини-электростанция), который обеспечит работу системы отопления в аварийной ситуации.

Схема организации системы отопления жилого дома, в которой циркуляция теплоносителя обеспечивается циркуляционным насосом, врезанным в обратный трубопровод

Схема с принудительной циркуляцией воды в качестве теплоносителя может применяться при установке отопления в доме любой площади.При этом подбирается насос подходящей мощности и обеспечивается его бесперебойное питание.

Схема однотрубных соединений

В системе отопления этого типа нагретый теплоноситель последовательно проходит через все радиаторы, отдавая при этом часть тепловой энергии устройствам. Такую схему предпочитают выбирать, если на устройство системы отопления помещения выделен небольшой бюджет. Ведь для прокладки вам понадобится минимальное количество труб, а также сопутствующие расходные материалы.

Нельзя не отметить ряд недостатков, характерных для однотрубной системы отопления с верхней разводкой, а именно:

• невозможность проводить раздельное регулирование уровня теплоотдачи для каждого отдельного радиатора;
• — уменьшение количества тепла, отдаваемого батареями в помещение по мере удаления от отопительного котла.

Нагревательный контур «» предназначен для решения задачи независимого регулирования уровня теплоотдачи каждой отдельной батареи.В однотрубной системе вода равномерно течет через все установленные радиаторы. Установка запорной арматуры на каждую батарею и установка байпаса (байпасной трубы) позволяет циркулировать хладагент при отключении нагревателя.

Однотрубная разводка системы отопления «Ленинградка» позволяет обеспечить отключение отдельных радиаторов с помощью запорных кранов, при этом движение теплоносителя продолжается по байпасной трубе

Варианты двухтрубной системы

Основным отличием отопления частного дома является подключение каждой батареи к сети постоянного и обратного тока, что увеличивает потребление трубы вдвое.Но у хозяина дома есть возможность регулировать уровень теплоотдачи каждого отдельного обогревателя. В результате в помещениях можно обеспечить разный температурный микроклимат.

При установке вертикальной двухтрубной системы отопления применима как нижняя, так и верхняя схема разводки отопления от котла. Теперь подробнее о каждом из них.

Вертикальная система с нижней разводкой

Расположите его следующим образом:

• От котла отопления подводящий магистральный трубопровод запускается по полу нижнего этажа дома или через подвал.
• Дальше от магистральной трубы спускаются стояки, обеспечивающие попадание теплоносителя в аккумуляторные батареи.
• От каждой батареи выходит обратная труба, по которой охлажденный хладагент возвращается в котел.

При проектировании нижней разводки автономной системы отопления учитывается необходимость постоянного удаления воздуха из трубопровода. Это требование выполняется установкой воздуховода, а также установкой расширительного бачка с помощью кранов Маевского на все радиаторы, расположенные на последнем этаже дома.

Схема двухтрубной автономной системы водяного отопления для дома с нижней разводкой. По вертикальным стоякам теплоноситель поднимается от центральной трубы

.

Вертикальная система с верхним фрезерованием

В этой схеме теплоноситель от котла по магистральному трубопроводу подается на чердак или в самый потолок верхнего этажа. Далее вода (теплоноситель) спускается по нескольким стоякам, проходит через все батареи и по магистральному трубопроводу возвращается обратно в котел отопления.

Для периодического удаления пузырьков воздуха в данной системе установлена. Этот вариант нагревательного устройства намного эффективнее предыдущего способа с более низким трубопроводом, поскольку в стояках и радиаторах создается более высокое давление.

Схема двухтрубной автономной системы отопления дома с верхней разводкой. Охлаждающая жидкость движется вверх по центральному стояку, а затем спускается вниз, проходя через все установленные радиаторы

.

Горизонтальная система отопления — три основных типа

Устройство горизонтальной двухтрубной автономной системы отопления с принудительной циркуляцией — наиболее распространенный вариант отопления частного дома.В этом случае используется одна из трех схем:

• Тупиковая схема (А) … Преимущество — малый расход труб. Недостаток — большая длина циркуляционного контура радиатора, наиболее удаленного от котла. Это в значительной степени затрудняет настройку системы.
• Схема с продвижением попутной воды (B) … Благодаря одинаковой длине всех контуров циркуляции, легче настроить систему. При реализации потребуется большое количество труб, которые удорожают работы, а также портят своим внешним видом интерьер дома.
• Схема с коллекторным (лучевым) распределением (V) … Поскольку каждый радиатор подключается к центральному коллектору отдельно, очень легко обеспечить единообразие всех помещений. На практике установка отопления по этой схеме является наиболее затратной из-за большого расхода материалов. Трубы спрятаны в бетонную стяжку, что значительно увеличивает привлекательность интерьера. Разводка радиационного (коллекторного) теплого пола становится все более популярной среди индивидуальных застройщиков.

Вот как это выглядит:

Три схемы устройства горизонтальной двухтрубной автономной системы отопления, которые наиболее часто используются при строительстве малоэтажных домов и частных коттеджей

Какая схема подключения отопительных контуров лучше

Однозначно сказать о превосходстве какой-либо одной схемы разводки над другими невозможно — все зависит от этажности, наличия подвалов и конструкции крыши.Один из самых распространенных случаев — одноэтажный дом с крутой вальмовой или двускатной крышей … Независимо от того, есть ли под зданием подвал, лучшим вариантом является двухтрубная система отопления с вертикальными стояками. В этом случае разводка может быть как снизу, так и сверху. Последний предпочтительнее использовать, если котел монтируется на первом этаже, что характерно для построек, не имеющих подвала.

Теперь давайте посмотрим на предыдущий пример дома, но заменим крутую крышу на плоскую.Разводку лучше всего делать горизонтально, разместив котел в подвале. Кстати, статистика показывает, что для одноэтажных домов плоская крыша применяется сравнительно редко, при этом почти все они оборудованы подвалами.

Для двухэтажных и многоэтажных домов допускаются как однотрубные, так и двухтрубные контуры отопления с вертикальными стояками. В этом случае вы можете использовать верхнюю или нижнюю фрезеровку. Не допускается только горизонтальная установка подающих ответвлений. В общем, практически любой вариант, вне зависимости от типа и конструкции кровли.

При выборе типовой схемы электропроводки необходимо учитывать множество факторов, начиная от площади дома и заканчивая материалами, использованными при его строительстве. Такие вопросы лучше решать у специалистов, чтобы исключить вероятность ошибки. Ведь речь идет об отоплении дома, главном условии комфортного проживания в частном доме.

Проблема организации системы отопления для собственного дома — один из ключевых вопросов при строительстве, реконструкции, капитальном ремонте и т. Д.Даже при покупке готовой загородной постройки стоит уделить этому вопросу пристальное внимание. А для этого обязательно иметь представление об имеющихся типах систем отопления, их достоинствах и недостатках, особенностях эксплуатации.

Из всех видов отопления лидером по популярности остается вода — с трубами, по которым нагретый жидкий теплоноситель от котла идет к радиаторам, конвекторам или контурам теплого пола. Несмотря на громоздкость такой системы, масштаб работ по ее созданию, реальной альтернативы, если оценивать ее по единым критериям «доступность — эффективность — экономичность», пока нет.Ну а среди всех водных систем самая простая в исполнении — однотрубная. О том, как спланировать и установить однотрубную систему отопления для частного дома своими руками, и пойдет речь в данной публикации.

Чем отличается однотрубная система отопления

Главная особенность однотрубной системы отопления, наверное, уже сразу понятна из самого названия.

Циркуляция теплоносителя здесь организована по одной магистральной трубе, которая образует кольцо, которое начинается и заканчивается в котле отопления.Все радиаторы отопления подключаются к этой трубе последовательно или параллельно.

Отличить внешне однотрубную и двухтрубную систему нетрудно даже просто взглянув на радиатор отопления.

Несмотря на разницу в подключении радиаторов — все это однотрубная система

Несмотря на разнообразие вариантов подключения АКБ, представленных на рисунке, все это относится к однотрубной разводке. Варианты «а» и «б» показывают последовательное размещение радиаторов — труба как бы проходит сквозь них.В вариантах «в» и «г» батареи устанавливаются параллельно трубе. Но в любом случае и вход, и выход любого радиатора «полагаются» на одну общую магистраль.

Для наглядности, для облегчения понимания приводим двухтрубную схему подключения:

Всегда при любой схеме врезки АКБ вход в нее идет от питающей магистрали, а выход закрыт на «обратную» трубу.

Подробнее о том, что это такое, читайте в специальной статье на нашем портале.

Даже неопытный в создании системы отопления, скорее всего, сразу поймет главный недостаток однотрубной схемы. Нагретый в котле теплоноситель, проходя последовательно через расположенные радиаторы, остывает, и в каждой последующей батарее его температура ниже. Эта разница будет особенно заметна, если сравнить первую точку теплообмена, ближайшую к котельной, с самой последней в «цепочке».

Есть определенные методы, позволяющие в определенной степени нивелировать этот недостаток — о них речь пойдет ниже.

Преимущества однотрубной системы

Как бы то ни было, схема однотрубной системы отопления достаточно популярна, что обусловлено ее достоинствами:

• Такая разводка требует минимального количества материала — (можно смело говорить о 30-40% экономии на трубах).
• По первому пункту масштаб выполняемых монтажных работ значительно меньше.
• Схема подключения простая, а потому с задачей самостоятельного монтажа сможет справиться большинство владельцев с определенными навыками сантехнических работ.
• Однотрубная система чрезвычайно надежна — после правильной установки и отладки она не потребует вмешательства в свою работу долгие годы. Для этого не требуется никаких сложных регулировочных узлов или оборудования.
• Такая система достаточно универсальна, и при желании ее можно смонтировать как в одноэтажном доме, так и на нескольких уровнях, конечно, немного изменив необходимое оборудование и адаптировав схему подключения.

По поверхности пола проходит одна труба — не слишком бросается в глаза и легко декорируется

• Основная труба всегда проходит по полу (кроме вариантов с стояками, о которых будет сказано ниже).Такое расположение дает возможность украсить трубу без особых затрат, например, закрыв ее, после соответствующей теплоизоляции, финишного покрытия пола … И, в конце концов, одна низкорасположенная труба не так бросается в глаза, и она его всегда легче спрятать, чем два.

Недостатки однотрубной схемы отопления

Однотрубные системы отопления активно применялись в промышленных масштабах при строительстве жилых и общественных зданий. Строителей, конечно, полностью удовлетворила простота монтажа и экономичность с точки зрения материалоемкости, поэтому недостатки системы отошли на второй план.Но в частном строительстве «недостатки» однотрубной системы придется знать и учитывать, поскольку они довольно существенны.

• Главное уже было сказано — при максимально упрощенном виде разводки невозможно добиться одинаковой температуры охлаждающей жидкости во всех схемах АКБ. Один из выходов — постепенно увеличивать количество секций из комнаты в комнату по мере удаления от котла, чтобы добиться равной теплопередачи за счет увеличения площади активного теплообмена.Но при этом, конечно, об экономии на материалах говорить уже будет сложно — радиаторы могут стоить намного дороже труб.

Есть и другие способы выравнивания температуры — о них речь пойдет ниже.

• Если планируется система отопления с естественной циркуляцией, то могут возникнуть трудности с соблюдением обязательного необходимого уклона трубы. При однотрубной системе линия располагается по полу, и если помещение достаточно просторное, либо периметр постройки длинный, то иногда с такой задачей справиться просто невозможно.

Вывод — однотрубная система с естественной циркуляцией подходит только для компактных в плане зданий. В противном случае установка циркуляционного насоса станет обязательной. Однако при каждой возможности стараются установить насос, и многие современные отопительные котлы уже имеют встроенный циркуляционный блок.

• Однотрубная система полностью исключает врезку в нее, помимо радиаторов отопления, контуров «теплых полов». Если в будущем хозяева намерены организовать водяной теплый пол в каком-либо из помещений, то лучше сразу смонтировать двухтрубную систему.

Подробнее — в специальной статье на нашем портале:

Схема подключения однотрубной системы отопления

Общий контур однотрубной системы чаще всего располагается по наружным стенам помещения дома и проходит параллельно полу (или с необходимым уклоном). Но схема включения радиаторов отопления в эту схему может отличаться. Рассмотрим возможные варианты — от самых простых до более сложных и эффективных.

Поскольку принципиальная схема расположения труб и общего оборудования не меняется, то от рисунка к рисунку общая нумерация узлов будет сохранена, с указанием только вновь появившихся элементов.

Вас может заинтересовать информация о том, как работает система отопления

Самые простые схемы

НО. Простейшие однотрубные системы электропроводки:

Цифры на схеме показывают:

1- отопительный котел. Основная подающая труба (поз. 2) идет вверх от котла. На схеме представлен вариант однотрубной системы отопления открытого типа, поэтому расширительный бак (поз.3) монтируется в самой высокой точке разводки.

Цены на разные типы отопительных котлов

котлы отопления

Если система работает по принципу естественной циркуляции, то для однотрубной разводки требуется пусковой участок — так называемый «бустерный коллектор» (поз. 4). Он предотвратит застой теплоносителя в системе и даст дополнительный толчок циркуляции жидкости по трубам. Высота этого коллектора наддува над первым радиатором (h 1) составляет не менее полутора метров.

Сами радиаторы отопления (поз. 5) в простейшей схеме устанавливаются последовательно с нижним подключением входа и выхода с противоположных сторон. Понятно, что при прокладке трубы для обеспечения естественной циркуляции наблюдается уклон (показан коричневыми стрелками). При этом необходимо учитывать превышение последнего радиатора в цепи над котлом отопления (h 2). Чем больше это значение, тем лучше, поэтому котельные часто размещают в подвальных помещениях или искусственно углубляют пол в месте установки прибора.Максимально допустимое значение h составляет 2 — 3 метра.

Чтобы избежать всех этих осложнений, оптимальным решением будет установка насосного агрегата (поз. 6). Он включает в себя сам насос (поз.7), байпас (перемычку) и систему клапанов (поз.8), позволяющих при необходимости переключаться с принудительной циркуляции на естественную (например, если в зоне Перебои в подаче электроэнергии в зданиях не редкость).

Необходимо предусмотреть еще один момент — возможность освобождения воздушных пробок, которые могут скапливаться в верхней части радиаторов.Для этого установите на батарейках вентиляционные отверстия (поз. 9).

Слева кран Маевского. Справа автоматический воздухоотводчик

.

Это могут быть краны Маевского, которые периодически откручиваются для выпуска воздуха. Более дорогой вариант — автоматические дефлекторы, не требующие вмешательства человека.

Цены на кран Маевского

Кран Маевского 1/2

Данная схема подключения радиаторов является наиболее примитивной, так как в ней максимально отражены все недостатки однотрубной системы.Последние радиаторы в цепи всегда будут намного холоднее, чем первые.

B. На следующей схеме представлено только одно усовершенствование — радиаторы подключены по диагонали (показаны фиолетовыми стрелками).

Такое прохождение хладагента через батарею способствует максимальному выходу тепловой энергии и более равномерному нагреву всех секций. Но разница температур в первом и последнем радиаторах явно будет больше.К тому же такая схема вставки аккумуляторных батарей существенно снижает возможности естественной циркуляции теплоносителя, а при длительном общем контуре она станет невозможной вообще. Поэтому без циркуляционной установки не обойтись.

IN. Для такой разводки больше подходит открытая или открытая система закрытого типа с принудительной циркуляцией. На схеме ниже показан вариант с герметичным расширительным баком.

В этом случае насос врезается прямо в основную трубу (хотя указанная схема его обвязки может остаться в ране).Основное отличие — расширительный бак мембранного типа (поз.10), который обычно устанавливается на «обратке» недалеко от котла (здесь нет регламента — выбрано оптимальное место с точки зрения компоновки и удобства использования. ). И вторым обязательным элементом является «группа безопасности» (поз. 11), состоящая из предохранительного клапана, рассчитанного на определенное значение максимального давления в системе, автоматического воздухоотводчика и устройства визуального контроля — манометра.

Собран в одном корпусе «Группа безопасности»

В дальнейшем при рассмотрении схем будет показана только замкнутая система с принудительной циркуляцией.Делается это только для того, чтобы не перегружать чертежи линиями. Но в целом выбор за хозяином дома остается прежним — расширительный бак закрытый или открытый, а циркуляция естественная, принудительная или комбинированная.

У всех трех вышеперечисленных схем есть один важный общий недостаток. Он заключается в том, что при выходе из строя и экстренном демонтаже любого из радиаторов система временно выходит из строя полностью, так как электрическая цепь разорвана.

Поэтому, если решение о монтаже однотрубной системы отопления уже принято, то лучшим выбором будет «Ленинград», который позволяет уйти от многих характерных недостатков и дает больше возможностей в плане наладки.

Вас может заинтересовать информация о том, что такое

Модернизированный вариант однотрубной системы отопления — «Ленинградка»

Доподлинно неизвестно, откуда взялось это давнее название «Ленинградка». Возможно, именно в Северной столице специалисты НИИ разработали технический регламент на такую ​​систему отопления. Не исключено, что в начале масштабного жилищного строительства в стране некоторые строительные организации Ленинграда первыми запустили такую ​​схему «на ходу».Как бы то ни было, именно «Ленинград» был рассчитан на массовое строительство, как малоэтажное, так и многоэтажное, а его конструкция при экономичности по материалоемкости и простоте монтажа дает возможность эффективно использовать тепловая энергия в больших отопительных контурах …

Основное отличие «Ленинграда» в том, что вход и выход на каждом из радиаторов соединены перемычкой — байпасом. Или другой вариант — от основной трубы делают отводы к входу и выходу каждой из батарей.

Цены байпаса

Принципиальная схема «Ленинграда» представлена ​​на рисунке:

Принципиальная схема однотрубной системы — «Ленинградки»

Наличие байпаса (поз. 12) дает возможность более равномерно распределять тепло по радиаторам, которые расположены на разном расстоянии от котла отопления. Даже если ток охлаждающей жидкости прервется через какую-либо батарею (например, произошло засорение или воздушная пробка), система все равно будет работать.

На представленной схеме показан простейший вариант «Ленинграда», без оснащения какими-либо регулирующими устройствами. Раньше его часто использовали, и опытные мастера уже знали, какой примерно диаметр байпаса требуется на конкретной батарее, чтобы максимально выровнять температуру во всех точках. Так, совсем незначительное увеличение количества труб позволяет сократить общее количество аккумуляторных секций в удаленных от котельной помещениях.

Возможно, вас заинтересует информация о том, как это работает и как это работает

Тот же вариант, но с диагональной вставкой батарей, улучшающей их общую теплоотдачу:

Но это еще не все.Во-первых, самостоятельно рассчитать диаметр перемычки для каждой батареи очень сложно. А во-вторых, такая схема пока не предусматривает возможности демонтажа какого-либо отдельного радиатора без нарушения замыкания общей схемы. Поэтому лучше всего использовать модернизированную модификацию «Ленинграда»:

.

Модернизированный контур — с отводами и регулирующими клапанами

В этом варианте каждый радиатор с двух сторон окружен отводами (поз.13). Вы можете в любой момент «отрезать» аккумулятор от общей трубы — например, когда помещение по каким-либо причинам временно не нуждается в обогреве или возникла необходимость его демонтажа для ремонта или замены. В этом случае система никак не пострадает.

Эти краны, по большому счету, можно использовать для регулировки нагрева конкретного радиатора, увеличивая или уменьшая ток теплоносителя.

Но здесь было бы разумнее установить шаровые краны, которые в первую очередь рассчитаны на работу в двух положениях — «открыто» или «закрыто».А для регулировки будет служить игольчатый балансировочный клапан, установленный на байпасе (поз. 14).

Схема такая же — при диагональном подключении:

А вот аналогичное подключение — на фото:

Радиатор подключен к «Ленинграду»

• Синие стрелки — запорные шаровые краны на входе и выходе из радиатора.
• Зеленая стрелка — балансировочный клапан.

Такая модернизированная система «Ленинградка» дает возможность при необходимости монтировать систему не как одноконтурную петлю, а с выделенными участками — ответвлениями.Например, так можно организовать разводку в двухэтажном доме, или в доме с «флигелями» или боковыми пристройками.

«Ленинградка» с дополнительной ответвлением

В этом случае от основной трубы (поз. 16) делают ответвление, идущее в дополнительный отопительный контур, и врезку в обратную трубу (поз. 17). А на «обратке» дополнительного контура (поз. 15) желательно установить еще один игольчатый регулирующий клапан (поз. 18), с помощью которого можно добиться баланса в совместной работе обоих ответвлений. .

Для двухэтажного дома возможен и другой вариант. Если планировка помещений в целом совпадает, то рациональным будет применить систему вертикальных стояков.

19 — межэтажное перекрытие.

20 — труба питательная котла.

21 — труба «обратная».

22 — стояки, в состав которых входят радиаторы по схеме «Ленинград» с регулируемым байпасом.

Здесь, однако, есть один интересный момент. Сам слив организован по принципу однотрубной системы (выделен зеленым цветом).Но если рассматривать систему в целом, то стояки уже входят в двухтрубную систему — каждый из них подключается параллельно к подающей трубе и к обратной (выделены коричневым цветом). Таким образом, получается гармоничное сочетание достоинств обеих систем.

Видео: Теплосеть «Ленинградка»

Вас может заинтересовать информация о том, что такое

Планирование системы отопления

При проведении предварительного планирования любой системы отопления необходимо учитывать множество нюансов, напрямую влияющих на ее эффективность.Очень важно правильно определиться с выбором основных элементов — бойлера, радиаторов, труб для создания контуров, расширительного бачка, циркуляционного насоса. В идеале такой расчет следует доверить специалистам. Но знание основ и умение ориентироваться в таких вопросах никогда не будут лишними.

Какой котел нужен?

Главное требование к котлу: его тепловая мощность должна полностью обеспечивать эффективность системы отопления — поддерживать необходимую температуру во всех отапливаемых помещениях и полностью восполнять неизбежные тепловые потери.

В данной публикации не будем останавливаться на типах отопительных котлов. Каждый домовладелец принимает индивидуальное решение — исходя из наличия и стоимости энергии, наличия или отсутствия возможности оборудования котельной, хранения топлива, с учетом своих финансовых возможностей для приобретения того или иного оборудования.

Но мощность котла — это тот общий параметр, без которого невозможно создать рациональную и эффективную систему отопления.

Можно найти множество рекомендаций для простейшего самостоятельного расчета необходимой мощности.Как правило, рекомендуется начинать с коэффициента 100 Вт на квадратный метр дома. Однако такой подход дает только приблизительную стоимость. Согласитесь, ни разница климатических условий региона, ни особенности помещения здесь не учитываются. Поэтому мы предлагаем использовать более точный метод.

Для начала составьте небольшую таблицу, в которой вы укажете все помещения своего дома и их параметры. Конечно, план застройки есть у каждого хозяина, и, зная особенности своего «владения», он потратит довольно много времени на заполнение такой таблицы.Пример показан ниже:

комната	площадь, кв.м	внешняя или балконная дверь	наружные стены, количество, куда смотрят	окна, количество и тип	размер окна	необходимое для отопления, кВт
ИТОГО:						18,7 кВт
коридор	6	1	1, К	—	—	2.01
кухня	11	—	1, B	2, двойное остекление	120 × 90 см	1,44
гостиная	18	1	2, Ю.З	2, стеклопакет	150 × 100 см	3,35
спящий	12	—	1, B	1, двойное остекление	120 × 90 см	1,4
детский	14	—	1, Z	1, двойное остекление	120 × 90 см	1.49
так далее по всем комнатам						…

Теперь, когда данные подготовлены, перейдите к калькулятору ниже и рассчитайте потребность в тепловой энергии для каждой комнаты с записью в таблицу — это очень просто. Остается только просуммировать все значения.

Калькулятор для расчета необходимой тепловой мощности

Расчет ведется по каждой комнате отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные опции в предложенных списках

Укажите площадь помещения, м2

100 Вт на кв.м

Кол-во внешних стен

Один, два, три, четыре

Наружные стены фасад:

Север, Северо-Восток, Восток Юг, Юго-Запад, Запад

Какая степень утепления внешних стен?

Наружные стены не изолированы Средняя изоляция Наружные стены хорошо изолированы

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

35 ° С и ниже от — 25 ° С до — 35 ° С до — 20 ° С до — 15 ° С не ниже — 10 ° С

Высота потолка в помещении

До 2.7 м 2,8 ÷ 3,0 м 3,1 ÷ 3,5 м 3,6 ÷ 4,0 м более 4,1 м

«Окрестности» по вертикали:

Для второго этажа — холодный чердак наверху или неотапливаемое и неизолированное помещение Для второго этажа — утепленный чердак или другое помещение наверху Для второго этажа — отапливаемое помещение наверху Первый этаж с утепленным полом Первый этаж с холодным полом

Установлены окна типа

Обычные деревянные рамы с двойным остеклением Окна с однокамерным (2 стекла) стеклопакетом Окна с двухкамерным (3 стекла) стеклопакетом или с аргонным наполнением

Количество окон в комнате

Высота окна, м

Ширина окна, м

Тип и количество радиаторов отопления

Широкий ассортимент современных радиаторов отопления может запутать в этих вопросах неопытного человека.Как правильно подойти к проблеме выбора теплообменных аппаратов и сколько их потребуется?

Что важно знать о радиаторах отопления?

На нашем портале размещена специальная публикация, полностью посвященная этим вопросам, с освещением всевозможных нюансов. А встроенный в статью калькулятор поможет быстро и точно рассчитать, что требуется для каждой комнаты.

Трубы отопления

Здесь также возможны варианты — отопление может быть создано на основе металлических, пластиковых или металлопластиковых труб.У каждого из вариантов есть свои достоинства и недостатки. Удобнее всего представить в виде таблицы — так будет проще сравнить и сделать правильный выбор.

Рисунок	Преимущества труб	Недостатки
Трубы стальные обычные «черные» ВГП
	Высокая устойчивость к внешним механическим воздействиям	Требуется внешняя защита от коррозии
	Способность выдерживать высокие значения давления теплоносителя	По той же причине уязвимость к коррозии — требовательность к чистоте теплоносителя
	относительно небольшое линейное тепловое расширение	Комплексная сборка — сварка, нарезание резьбы, гибка и т. Д.требуется.
	Устойчив к высоким температурам	Большой вес, усложняющий доставку и установку
		Высокая цена по сравнению с полимерными трубами
Трубы из нержавеющей стали
	Стальные трубы со всеми положительными качествами	Стоимость труб и фитингов к ним очень высока
	Не подвержен коррозии, намного долговечнее	Из-за особенностей металла обработка и установка намного сложнее и дороже, чем у обычной стали
	Внешне они выглядят намного эстетичнее.
Медные трубы
	Высочайшая устойчивость к перепадам температур (от отрицательных до предельно высоких, до 500 ° C) и давлению, гидроударам	Самый дорогой из всех вариантов — как для самих труб, так и для аксессуаров
	Срок службы при грамотно проведенном монтаже практически не ограничен
	Оригинальный эстетичный вид
	Монтаж — намного проще, чем с любыми стальными трубами
Трубы армированные пластмассовые
	Эстетичный внешний вид	Боится замерзания
	Гладкая внутренняя поверхность канала	Гарантированный срок службы короткий — обычно не более 10 ÷ 15 лет
	Коррозионная стойкость, вполне приемлемая термическая стойкость для систем отопления	При невысокой стоимости самих труб, достаточно высокой цене на фитинги и другие комплектующие
	Простота монтажа — выполняется стандартным бытовым ящиком для инструментов	Не исключена возможность расслоения стен, особенно при нарушении технологии монтажа.
	Малое линейное тепловое расширение
	Сгибаемый с соблюдением мер предосторожности
Трубы полипропиленовые
	Самый легкий материал для систем отопления	Высокий коэффициент линейного расширения
	Срок службы — довольно продолжительный: 25 лет и более	Устойчивость к ультрафиолетовому излучению
	Гладкая внутренняя поверхность	При температуре выше 90 ° может начаться деформация и разрушение материала
	Морозостойкость	Невозможность придания криволинейных форм — всегда требуется установка дополнительного фигурного элемента
	Монтаж совершенно несложный, может быть освоен любым владельцем в считанные часы	Нарушения технологии сварки часто приводят к сужению диаметра прохода в местах стыков деталей
	Внешне выглядят очень эстетично	Для установки необходим специальный инструмент — паяльник для ПП
	Стоимость как самих труб, так и их комплектующих невысока
Трубы из сшитого полиэтилена PEX
	Высокая устойчивость к перепадам температуры и давления	Стоимость как самих труб, так и их компонентов довольно высока
	Высокая плотность материала	Для установки требуются специальные инструменты профессионального уровня
	Пластичность — в процессе монтажа трубе можно придать требуемую конфигурацию	Устойчивость к УФ-излучению
	Коэффициент линейного расширения — малый
	Если у вас есть необходимые компоненты и инструменты, установка проста.
	Сцепные устройства очень надежны

Итак, любой из представленных типов труб может подойти для рассматриваемой системы отопления. Однако следует учесть некоторые нюансы:

• Если планируемая температура в отопительном контуре выше 70 градусов, то от использования полимерных труб (особенно полипропиленовых, в меньшей степени — PEX) лучше отказаться.
• Обвязка твердотопливного котла всегда выполняется исключительно металлическими трубами.
• Если разводку решено проводить по схеме с естественной циркуляцией и открытым расширительным баком, то лучшим решением будет выбор стальных труб с их открытым расположением.
• Если есть желание убрать контур в стены, то применяется нержавеющая сталь, полипропилен () или PEX. Допускается использование металлопластика, но только с пресс-фитингами (запрещается убирать резьбовые в стены или в пол). В любом случае при обмуровке труб следует изолировать их от химического воздействия.цементосодержащие растворы. Кроме того, следует принимать во внимание возможность линейного расширения при колебаниях температуры и выполнять теплоизоляцию для предотвращения потерь тепла из-за ненужного нагрева стены или массива пола.

Сложно дать рекомендации по диаметрам труб — этот параметр во многом зависит от индивидуальных особенностей самой системы отопления. В этом вопросе лучшим решением будет обращение к опытному мастеру, который уже собрал своими руками не одну систему и хорошо знает многие нюансы.

Вас может заинтересовать информация как организовать в частном доме

Циркуляционный насос

Как правильно завязать тираж — было показано выше. А теперь лучше остановиться на правильном выборе устройства.

Понятно, что насос должен питаться от 220 В. Обычно энергопотребление таких устройств невелико, и его влияние на общую сумму затрат на электроэнергию незначительно. Поэтому параметр энергопотребления в данном случае не является ключевым.

Два других параметра гораздо важнее.

• Во-первых, это производительность насоса, то есть его способность перемещать необходимое количество теплоносителя за единицу времени. Исходными значениями для расчета являются коэффициент теплоемкости воды Т, мощность отопительного котла и разница температур на подающем трубопроводе и в обратном трубопроводе на входе в котел.

Для проведения расчетов предлагаем воспользоваться специальным калькулятором:

Калькулятор для расчета производительности циркуляционного насоса

— Мощность котла уже рассчитана выше.

— Разница температур может варьироваться в зависимости от используемых теплообменных устройств (радиаторы, конвекторы, теплые полы).

— Теплоемкость воды — это табличное значение, и оно уже введено в программу.

Блог SOREL HVAC — Управление коммерческими системами теплого пола

° CALEONbox использует две технологии шины, CAN и 1-Wire, с различными преимуществами, которые оптимально соответствуют различным аспектам системных требований.

CAN-шина

Подходит для быстрой передачи больших объемов данных и по более длинным линиям. Таким образом, может передаваться более объемная информация, такая как время работы и статусы, вплоть до удаленной параметризации и обновлений программного обеспечения.

Таким образом, шина CAN используется для связи между комнатными контроллерами ° CALEONbox и ° CALEON, а также со многими другими контроллерами SOREL, такими как серия HCC.

CAN-шина — это 2-проводная шина (CAN high: белый.CAN low: коричневый), которые должны быть установлены последовательно от устройства к устройству. На каждом конце линии должен быть оконечный резистор на 120 Ом, который обычно предварительно устанавливается на заводе SOREL.

1-проводная шина

Цифровая шина, которая, таким образом, позволяет подключать практически любое количество датчиков только к 1 терминальному порту. Таким образом, количество датчиков не ограничивается зажимными клеммами аппаратного обеспечения контроллера.

Именно для этого используется 1-проводная шина с ° CALEONbox: для подключения датчиков температуры и влажности, таких как комнатные датчики, датчики пола, датчики подачи и возврата или наружные датчики, к центру коммутации.Однако по сравнению с шиной CAN шина 1-Wire оптимизирована для небольших объемов данных и средней длины кабеля.

Внимание: несмотря на название «1-wire», на самом деле нужно использовать 3 провода! Этот вводящий в заблуждение термин пришел из автомобильной промышленности, где корпус автомобиля образует землю, а линия передачи данных соединяется с источником питания. Это значительно сокращает длину кабеля, но в автомобильном секторе они все равно ограничены из-за нехватки места.

Трехпроводная разводка кабеля с напряжением питания, линией передачи данных и заземлением позволяет подключать больше датчиков к ° CALEONbox и использовать кабели большей длины.При использовании 1-Wire прокладка кабеля также должна быть на одной линии от устройства к устройству, при этом допускается использование коротких ответвлений.

Для ясного и простого назначения при использовании нескольких датчиков 1-Wire в одном ° CALEONbox каждое устройство 1-Wire маркируется уникальным идентификатором. Рекомендуется записать этот идентификатор во время установки и отметить его в соответствующей зоне.

9 плюсов и минусов теплых полов, которые вас удивят

Что такое электрические теплые полы? Лучистые полы с подогревом в той или иной форме использовались со времен Римской империи.В США электрические полы с подогревом стали популярной тенденцией как в новых, так и в модернизированных проектах. Тем не менее, многим домовладельцам еще предстоит научиться. Как работает система подогрева пола? Какие плюсы и минусы у теплых полов? Как узнать, подходит ли вам теплый пол? Это вопросы, на которые мы решили ответить, чтобы сократить время обучения.

Как работает теплый пол?

Традиционные системы отопления нагревают воздух, который затем нагревает людей в комнате.Системы лучистого отопления работают, непосредственно нагревая людей и предметы в комнате. Насколько теплые полы с подогревом? Температуру пола можно установить на уровне 104 ° F, но пользователи обычно устанавливают более комфортный диапазон от 80 ° F до 85 ° F и регулируют его с помощью термостата. Этот тип обогрева часто ощущается как солнечное тепло, потому что лучистое тепло нагревается за счет теплового излучения. Это позволяет людям чувствовать тепло даже тогда, когда температура окружающей среды (воздуха) в комнате на самом деле ниже.Это то же самое, что стоять под прямыми солнечными лучами и стоять в тени.

Лучистое тепло напрямую нагревает людей и предметы в комнате.

Может ли теплый пол принести пользу вашему дому?

Вы когда-нибудь заходили в комнату своего дома, где было заметно холоднее? Или вы когда-нибудь выходили из душа или ванны и чувствовали озноб? В большинстве домов есть эти «холодные точки» из-за кафельного пола, который по своей природе холодный, или из-за других факторов, таких как цементная плита, неотапливаемое пространство для подполья и неотапливаемый гараж.Если вам интересно: «Может ли теплый пол обогреть весь дом?» Ответ заключается в том, что, хотя почти все дома могут извлечь выгоду из излучающего подогрева пола, подогрева пола не всегда будет достаточно, чтобы служить единственным источником тепла. Чтобы узнать, может ли теплый пол стать основным источником тепла для вашего дома, обязательно ознакомьтесь с нашим калькулятором тепловых потерь.

Некоторые из наиболее распространенных помещений для лучистого тепла — это ванные комнаты, кухни, подвал и спальни, расположенные над гаражом или неотапливаемым помещением. Чтобы решить, какая система лучистого теплого пола подходит для вашего проекта, вы должны сначала ознакомиться с различными типами систем лучистого отопления.

Сравнение систем электрического теплого пола и гидронной системы

Какая система подогрева пола самая лучшая? Два основных типа лучистого тепла — это электрический и водяной (также называемый «напольное водяное отопление»). Оба функционируют одинаково — они создают тепло под полом и излучают его вверх в комнату наверху, но способ, которым они это делают, отличается.

В системах электрического теплого пола для обогрева пола используются электрические нагревательные элементы, сотканные по змеевидной схеме. Системы электрического обогрева пола известны тем, что их легко установить (вы даже можете сделать это самостоятельно, если у вас будет под рукой), и они идеально подходят для проектов реконструкции.Они также нагреваются за 30-60 минут, поэтому домовладельцы могут включать и выключать их по мере необходимости, чтобы снизить расходы.

В системах водяного теплого пола используется горячая вода, перекачиваемая по пластиковым трубкам, расположенным в виде змеевика, для обогрева пола. Они идеально подходят для отопления всего дома, но профессионалы предлагают устанавливать их во время строительства дома, потому что их может быть сложно модернизировать, если дом еще не оснащен надлежащим оборудованием. Первоначальная стоимость системы водяного теплого пола обычно выше, поскольку для нее требуется бойлер, насос и газовые линии.Однако стоимость эксплуатации обычно ниже, когда квадратные метры больше (например, при обогреве нескольких комнат или всего дома). Водонагревателям для нагрева пола также требуется больше времени, поэтому большинству домовладельцев приходится оставлять их включенными круглосуточно, что приводит к большему потреблению энергии.

В целом, если вы рассматриваете возможность подогрева пола в ванной комнате или просто хотите добавить дополнительное тепло к небольшим участкам вашего дома, система внутрипольного подогрева подойдет вам. Но если вы строите новый дом и хотите иметь полы с подогревом повсюду, вам следует подумать о электрических нагревательных кабелях для плит, которые можно установить непосредственно в бетонную плиту, или о системе водяного отопления для пола.

Плюсы и минусы лучистого тепла

Выбираете ли вы электрическое или водяное лучистое тепло, у вас есть свои плюсы и минусы. Этот список разбивает их, отмечая при этом любые исключения между двумя типами.

Плюсы

1. Равномерное отопление

Самым большим преимуществом систем теплого пола является их способность равномерно нагревать комнату и пол. В системах приточного отопления используются вентиляционные отверстия для распределения теплого воздуха по комнате. Расположение форточки определяет, какие части комнаты будут теплее других.Напротив, теплые полы нагревают весь пол, что приводит к равномерному обогреву помещения и равномерной температуре окружающей среды вокруг тела человека. Это означает, что вам будет комфортнее при более низкой температуре окружающей среды, потому что вы не будете испытывать холодных сквозняков.

2. Не требует обслуживания

Системы электрического теплого пола не требуют обслуживания. Фактически, гарантия на систему электрического теплого пола TempZone ™ WarmlyYours составляет 25 лет.Если во время установки кабель действительно поврежден, профессионал может использовать тепловизионную камеру, чтобы определить местонахождение проблемы и отремонтировать. Системы водяного теплого пола не обладают этим преимуществом. WarmlyYours предлагает поддержку с подогревом пола.

3. Без шума

Системы теплого пола известны своей бесшумностью. В отличие от систем с приточным воздухом, здесь не включается громкая печь. Следовательно, пока они включены, вы ничего не услышите.

4. Неаллергенный

Поскольку системы подогрева пола непосредственно нагревают людей и предметы в помещении за счет лучистого тепла, они не мешают существующей пыли и аллергенам.Это серьезный недостаток систем с принудительной подачей воздуха, которые обдувают пыль и другие частицы, распределяя тепло.

5. Энергоэффективность

Электрические системы теплого пола по крайней мере на 25 процентов более эффективны, чем системы с принудительной подачей воздуха. Это потому, что они не обеспечивают выхода для выделяемого тепла. Таким образом, сохраняется практически все выделяемое тепло. Напротив, в системах с принудительной подачей воздуха используются воздуховоды, которые подвержены утечкам.

Эффективен ли лучистый пол с подогревом во всем доме? Да, при определенных обстоятельствах правильно спроектированная система может выступать в качестве основного источника тепла для комнаты или всего дома.

Электрические системы теплого пола также являются энергоэффективными, потому что они нагреваются всего за 30-60 минут, что позволяет домовладельцам использовать программируемый термостат, термостат Wi-Fi или вручную включать и выключать их (или вверх и вниз) по мере необходимости в помещениях, которые используются. Это дает вам возможность «настроить комфорт» для каждой отдельной комнаты. Системы водяного теплого пола обычно не могут этого сделать, и им требуется гораздо больше времени для нагрева, что требует от домовладельцев постоянно оставлять систему включенной, тем самым потребляя больше энергии.Однако они по-прежнему эффективны с точки зрения удержания тепла.

Вообще говоря, стоимость эксплуатации водяного теплого пола очень низкая. Фактически, для типичной ванной комнаты использование системы будет стоить меньше доллара в день.

6. Простота установки

Электрические системы теплого пола настолько просты в установке, что это может сделать даже домашний мастер. Какую электрическую систему обогрева пола вы рекомендуете? Это зависит от большого количества переменных, включая бюджет проекта и возможности установки, но хорошая новость заключается в том, что системы подогрева пола можно использовать практически под любым типом пола.Они доступны в рулонах, к которым нагревательный кабель уже прикреплен к сетке в виде змеевика. Поэтому все, что нужно сделать установщику, — это развернуть их, разрезать и повернуть там, где это необходимо, чтобы заполнить комнату. Они также доступны в виде свободного кабеля с монтажной мембраной, которая имеет квадратные «шпильки» для удержания кабеля на месте. Этот вариант также обеспечивает защиту от трещин на плиточном полу с подогревом. Напротив, гидравлические системы не так просто установить. Для их установки требуется профессионал.

Еще одно преимущество систем лучистого теплого пола состоит в том, что они не требуют дополнительных работ по установке воздуховодов, что может быть как дорогостоящим, так и трудоемким.

Минусы

7. Полы должны быть заменены

Электрические или водяные системы подогрева пола требуют удаления любого существующего напольного покрытия перед установкой лучистого теплого пола. Вот почему эти проекты идеально подходят для завершения при реконструкции или строительстве нового дома.Это будет одним из основных недостатков лучистого теплого пола.

8. Немного увеличивает высоту этажа

В зависимости от выбранной вами системы высота этажа будет увеличена. WarmlyYours предлагает системы подогрева пола толщиной всего 1/8 дюйма, что позволяет минимизировать высоту пола. Однако выбор между монтажной мембраной или подкладкой также будет зависеть от высоты пола. В целом, в большинстве проектов электрического теплого пола высота пола обычно поднимается не более чем на ½ дюйма.С другой стороны, системы водяного теплого пола требуют значительного увеличения высоты пола.

9. Стоимость

В зависимости от проекта водяной теплый пол может быть дорогостоящим. Системы электрического теплого пола обычно стоят от 10 до 20 долларов за квадратный фут, в зависимости от системы, которую вы покупаете. Однако, если стоимость электроэнергии в вашем районе высока, стоимость эксплуатации будет выше. Обычно это не проблема, потому что системами можно управлять с помощью термостата для экономии энергии, но это важно, прежде чем начинать свой проект.Повышает или понижает ваши расходы на электроэнергию излучающий пол с подогревом? Ответ довольно прост. Вы увидите увеличение счета за электроэнергию, но, скорее всего, это будет компенсировано значительной экономией за счет сокращения счета за отопление.

В отличие от электрических систем, системы водяного теплого пола обычно дороже заранее, поскольку для их работы требуется бойлер, насос и газовые линии. Однако, если они используются по всему дому, их стоимость за квадратный фут снижается, потому что несколько комнат разделяют стоимость.

Как приступить к работе

Чтобы узнать, сколько будет стоить теплый пол для вашей следующей реконструкции, воспользуйтесь конструктором расценок на теплый пол от WarmlyYours. Дорого ли электрический теплый пол в месяц? Вы можете получить приблизительное представление о том, сколько будет стоить запуск системы, используя Калькулятор эксплуатационных расходов WarmlyYours. Когда вы будете готовы приступить к установке, вы можете найти здесь список подрядчиков в вашем районе, которые работают с лучистым теплым полом.Выберите профессионала, который установит вашу систему подогрева пола, плитку, термостат и т. Д. Или сделайте работу самостоятельно, если вы так склонны, и нанимайте только профессионального электрика, который завершит работу, установив термостат. Вариант ваш.

Когда вы начнете свой проект, WarmlyYours по-прежнему будет рядом, чтобы помочь. Наши технические специалисты доступны по телефону 24/7 800-875-5285, чтобы помочь вам с любыми вопросами, которые возникают во время установки.

Что следует учитывать перед установкой теплых полов

Яник Симард, участник Houzz

Лучистое тепло, также известное как система подогрева пола, может быть роскошным решением для холодного помещения в вашем доме или разумной общей стратегией для обогрева всего вашего дома.Это часто запрашиваемое обновление для новых домов, поэтому оно также может помочь заключить сделку для тех, кто хочет перепродать или продать недвижимость на рынке с требовательными покупателями. Подробнее о том, когда, где и как использовать систему лучистого отопления.

Почему лучистое тепло?

Одним из самых больших преимуществ лучистого отопления является тот факт, что оно противостоит естественной тенденции нагретого воздуха подниматься и рассеивать большую часть тепла в вашем доме в пространство над головой, где в этом нет необходимости.

Тепло, исходящее от пола, со временем медленно поднимается в комнату, а не через горячий воздух, для лучшего распределения тепла. Кроме того, поджаренные ножки помогают чувствовать себя более теплым, поэтому в целом вам нужно меньше отапливать дом, чтобы чувствовать себя комфортно.

Это особенно важно в высоком или большом помещении с большим количеством открытого воздушного пространства над головой. Этот высокий потолок может выглядеть красиво, но нагрев всего этого воздуха может тратить много энергии, которую можно было бы использовать более эффективно.Если нагреть нижнюю половину комнаты больше, а верхнюю — меньше, то тепло будет направлено туда, куда вы хотите, и при этом меньше его будет отражаться в ваших ежемесячных счетах.

Когда следует использовать лучистое тепло?

Почему же тогда не все используют лучистое тепло постоянно? Во-первых, установка может быть дорогостоящей. Вы можете рассчитывать потратить от 4 до 6 долларов или более на квадратный фут сверх других затрат на покрытие пола, которые могут увеличиться, если вы хотите обновить весь свой дом. Кроме того, лучистое отопление гораздо менее эффективно под такими материалами, как ковер, которые изолируют тепло от проникновения в комнату, поэтому, если вы предпочитаете много уютного ковра, лучистое тепло может быть слишком неэффективным, чтобы того стоить.

Вот почему лучистое тепло и ванные комнаты так часто сочетаются друг с другом на небесах. Материалы для полов, обычно используемые в ванных комнатах (например, камень и керамическая плитка), которые в противном случае могут быть холодными для босых ног, являются именно такими материалами, которые будут эффективно излучать тепло от системы отопления, чтобы согреть пальцы ног.

Входные помещения, такие как прихожие или фойе, — это другие места, где часто можно встретить естественно проводящую плитку, а система лучистого тепла здесь может подарить вам необычайно приятные ощущения, когда вы приходите домой каждый день.Как только вы снимете обувь, вы сразу же сможете начать наслаждаться домашним уютом.

В других комнатах, где камень не является обычным явлением, деревянный пол — разумный компромисс. Сохраните коврики для небольших акцентов, чтобы тепло могло беспрепятственно передаваться в комнату.

Обычно можно установить отдельный нагревательный контур для ковровых покрытий — такой, который будет перекачивать больше тепла. В конце концов, таким способом можно нагреть любой напольный материал, но это может добавить к вашему счету за электроэнергию больше, чем вы ожидали.

Какую систему мне установить?

Системы лучистого отопления бывают трех типов. Первый, основанный на принудительном вентилировании (когда горячий воздух переносит тепло через каналы в полу), редко когда-либо используется в домах. Второй вариант, основанный на жидкостях, обычно наиболее эффективен, так как он использует горячую воду для передачи тепла через сеть трубопроводов.

Третий тип, электрическое лучистое отопление, часто менее эффективно, чем водяное, за одним важным исключением (которое полностью зависит от вашего местного поставщика электроэнергии).

Те, кто живет в районах, где электричество дешевле в непиковые часы, иногда могут значительно сэкономить, обогревая полы по таймеру на ночь и позволяя теплу излучаться медленно в течение дня. Это делает системы электрического лучистого отопления намного более экономичными. Так что, если ваш счет за электроэнергию выставлен таким образом, стоит изучить этот вариант.

Как устанавливается лучистое отопление?

У каждого производителя есть небольшие различия, но есть два основных типа установки: влажный и сухой.Мокрые установки закладываются в бетон во время первоначальной сборки (то есть, когда бетон еще «влажный») или в слой дополнительного бетона, добавляемого для этой цели. Сухие установки укладываются слоями ниже или выше чернового пола (или иногда между двумя слоями). слои чернового пола) и под готовым полом.Системы сухой укладки — это новейшая технология и более популярный выбор для новых установок. Они особенно хороши при модернизации системы в существующем доме, поскольку не требуют заливки дополнительного бетона.

Нужно ли заполнять всю комнату?

Популярный способ использования теплого пола — это больше акцент, чем установка по всей поверхности. Например, обогрев области вокруг унитаза (который часто находится непосредственно рядом с ванной-душем) будет иметь большое значение для сохранения тепла ногам, и этого часто можно достичь с помощью одного подогреваемого коврика, приобретенного по более низкой цене. чем изготовленный на заказ коврик для всей комнаты.

Для опытных мастеров-домашних мастеров установка коврика заданного размера перед укладкой новой плитки — это выполнимый проект при наличии подходящих инструментов и небольшого исследования.

Другие предпочитают обогревать только место перед туалетным столиком, чтобы согреть пальцы ног во время ежедневного ухода. Эта область обычно имеет прямоугольную форму, поэтому ее еще проще уместить на коврике заранее заданного размера.

Лучистое отопление может быть разумным способом добавить ощущение роскоши в маленькую ванную комнату, где есть небольшая открытая площадь пола, поскольку стоимость не будет такой же высокой, как в большой ванной, при достижении роскошного результата. Это делает его популярным вложением в кондоминиумы или таунхаусы, где пространство стоит дорого: у вас может не быть большой ванной комнаты, но вы все равно можете сделать ее похожей на частный спа-салон.

Как выложить плиткой частичную установку?

Определенно можно использовать пол с подогревом в помещении, а затем выложить плиткой всю комнату в одну отделку. Однако имейте в виду, что, поскольку лучистое отопление постоянно задерживается под полом, разумно заменить материал пола в отапливаемой зоне. Это не только может создать приятные визуальные разрывы в пространстве, но также убережет вас от потенциальной катастрофы, если в какой-то момент система выйдет из строя и ее потребуется отремонтировать.

Пол должен быть удален и, таким образом, обычно разрушен, чтобы получить доступ к системе лучистого тепла и отремонтировать ее, поэтому выделение меньшей площади с собственной отделкой пола уменьшит площадь, которая должна быть повторно облицована плиткой после этого.

Теплый водяной пол в частном доме. Как залить теплый водяной пол

Полы с подогревом — это возможность обеспечить максимальный комфорт в доме. Благодаря этой системе можно легко контролировать температуру в помещении и не зависеть от центрального отопления.Но для этого монтаж должен производиться с полным соблюдением технологии, а все материалы подобраны правильно. Один из важнейших моментов — это установка верхнего защитного слоя поверх труб отопления. Изучив, как и чем заливать теплый водяной пол, можно приступать к работе.

Чем можно заливать пол

Существует три варианта заливки теплого пола — полусухая стяжка, бетонная стяжка и стяжка из наливных смесей. Все три метода имеют простую технологию и во многом схожи, хотя каждый из них имеет свои особенности.Чтобы определиться, какой тип галстука выбрать, необходимо ознакомиться с основными достоинствами и недостатками каждого варианта.

Бетонная стяжка

Классический вариант — заливка пола цементно-песчаной стяжкой. Но поскольку стяжка будет постоянно подвергаться значительным перепадам температур, она должна иметь повышенную прочность. Прочность во многом зависит от наполнителя, поэтому песок заменяют просеиванием и получением бетонного раствора для стяжки. По строительным нормам качественный раствор для заливки теплого пола должен содержать:

• отсевы фракции от 3 до 5 мм;
Цемент
• М300 и выше;
• пластификаторов.

Просеивание обеспечивает лучший и более надежный захват, в отличие от песка. Цемент низких марок не даст бетону желаемой прочности, а поверхность при нагревании обязательно покрывается трещинами. Пластификатор нужен для того, чтобы стяжка не осыпалась под воздействием температурных перепадов. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Замесите раствор в следующих пропорциях:

• цемент — 1 часть;
• показов — 6 частей;
• пластификатор — 0.35 литров на 1 мешок цемента;
• вода — до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или более 40 квадратов, в раствор рекомендуется добавить фибру. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

При правильном литье стяжка прочная, долговечная, обеспечивает равномерный прогрев поверхности. Недостатки бетонной стяжки Она тяжелая и имеет длительный период высыхания.Если времени мало, лучше обратить внимание на второй способ — укладку полусухой стяжки.

Основное отличие стяжки этого типа — меньшее количество воды. В состав раствора обязательно должны входить полимерные добавки и стекловолокно. Вы можете купить готовые сухие смеси для изготовления стяжки, но приготовить раствор самостоятельно несложно.

Пропорция для раствора:

• цемент М400 — 1 часть;
• песок крупный просеянный — 3 части;
• волокна — 0.5 кг на кубометр смеси.

Воду добавляют в небольшом количестве, тщательно перемешивая все ингредиенты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать в руке немного смеси и сильно ее сжать. Если вода течет — значит ее переизбыток, если смесь рассыпается, нужно добавить воды, но если раствор после сжатия хорошо держит форму, не крошится и не растекается по ладони — это готов.

Преимущества полусухой стяжки более значительны: она быстрее сохнет, чем бетон, прочность выше, усадка меньше, почти не трескается. Температурные колебания также не оказывают заметного влияния на галстук. Что касается недостатков: смесь менее пластична, а значит, при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда равномерное, и в толще стяжки образуются пустоты.После высыхания выравнивающий слой нужно защитить от влаги.

Самовыравнивающиеся смеси

По своим свойствам самовыравнивающиеся составы аналогичны стандартной цементно-песчаной смеси, но имеют ряд преимуществ. Они более пластичны и не нуждаются в тщательном выравнивании, так как растекаются под собственным весом. Они тоже сохнут. Самовыравнивающиеся смеси делятся на грубые и финишные; Для заливки пола используются только грубые, так как финишные не предназначены для нанесения толстыми слоями.В свою очередь, грубые выравнивающие средства бывают на гипсовой и цементной основе; Оба типа отлично подходят для заливки теплого пола.

Как залить бетонную стяжку

Недостаточно выбрать тип стяжки для заливки, нужно еще знать, как ее правильно набить. Любая ошибка при изготовлении такого покрытия снижает эффективность теплых полов, что приводит к разрушению стяжки. Перед этапом заливки проводится подготовка основания, установка гидроизоляционного и армирующего слоя, установка системы отопления.Демпферная лента также крепится по периметру помещения перед укладкой теплого пола. И только после этого можно приступать к изготовлению стяжки.

Для работы вам понадобится:

• металлический профиль для направляющих;
• гипс сухой;
• емкость для перемешивания раствора;
• уровень;
Шпатель
• ;
• правило

Шаг 1. С помощью датчика на стене разметьте линию заливки стяжки. Учтите, что толщина раствора над трубами не должна быть меньше 3 см.

Шаг 2. Замесить раствор штукатурки и шпателем уложить небольшими кучками вдоль одной из стен на расстоянии 20 см. Положите направляющие на раствор и поставьте их на уровень. Между маяками оставьте расстояние 1,5-1,8 м. Поскольку гипс очень быстро сохнет, раскладывать раствор для маяков сразу по всей площади не нужно, делайте это в 2-3 приема.

Шаг 3. Приготовить бетонный раствор: смешать сухие ингредиенты в нужных пропорциях, влить воду, добавить пластификатор.

Шаг 4. При заливке пола давление в трубах должно быть 0,3 МПа, иначе стяжку уложить нельзя. Раствор заливается между направляющими и распределяется с помощью правила по поверхности. Работать нужно очень осторожно, чтобы не наступить на трубу. Заливать производят порциями, разделяя комнату на несколько секций. Если площадь пола больше 40 м2, между участками прокладывается демпфирующая лента толщиной 5-10 мм. Лучше всего использовать специальную межпетлевую ленту, имеющую Т-образный профиль.Имеет стандартные параметры: ширина 10 см, высота 10 см и толщина 1 см. Лента выпускается длиной 2 м и стоит очень недорого. Крепить его намного удобнее, чем обычный скотч. Деформационные швы предотвращают растрескивание стяжки при тепловом расширении. Трубы, проходящие через стыки, тоже нужно закрыть гофрой.

Когда весь пол будет заполнен, накройте покрытие полиэтиленом и дайте ему высохнуть. Через сутки маяки вынимают, углубления заделывают раствором.Снова накройте пленкой, а затем периодически смачивайте пол водой, чтобы не появлялись трещины. Как только стяжка наберет необходимую прочность, а уровень влажности упадет до 5-7%, можно приступать к укладке финишного покрытия.

Изготовление сухой стяжки

Укладка полусухой стяжки выполняется также после устройства водяного пола. По периметру следует наклеить демпферную ленту, трубы должны быть надежно закреплены.

Для работы потребуется:

• емкость для смешивания;
• Т-образных маяков;
Указатель уровня
• ;
• правило;
Шпатель
• ;
• цемент и песок;
• стекловолокно.

Рабочий процесс почти такой же, как описано выше. На поверхности водяного пола ставят на раствор маячки, выровненные по горизонтали. Далее замесите раствор до нужной консистенции, поднимите давление в трубах до 0,3 МПа и распределите смесь по направляющим. В процессе работы необходимо постоянно контролировать толщину слоя над трубами — она ​​не должна быть меньше 3 см. Раствор нужно очень тщательно разровнять и уложить максимально плотно.Если под правилом образуются углубления, туда добавляется другой раствор и снова дублируется.

Пока стяжка полностью не высохнет, включать обогрев нельзя. Это касается обоих способов заливки. В первый день запуска системы температура воды в трубах не должна превышать 25 градусов. На следующий день его повышают еще на 5 градусов и так несколько дней подряд, пока система не перейдет в рабочий режим.

Самовыравнивающаяся стяжка

Для изготовления стяжки данная инструкция по монтажу не выполняется.Перед заливкой необходимо тщательно закрепить все элементы водяного пола, убрать с поверхности все лишнее, поднять давление в трубах до 0,3 МПа. Затем сухие ингредиенты выливаются в воду, перемешиваются дрелью с насадкой и с помощью заливного шланга распределяются по поверхности. Смесь должна покрывать трубы ровным слоем толщиной 30 мм. Для лучшего распределения состава используйте широкий шпатель.

Далее нужно прикатать залитый слой специальным валиком, чтобы убрать возможные пустоты.При некачественной прокатке под трубами может остаться воздух, что снизит прочность стяжки. Выровняйте поверхность, накройте пол пленкой для просушки. В это время необходимо исключить попадание воздуха и попадание прямых солнечных лучей, иначе стяжка будет неравномерно сохнуть и деформироваться.

Сравнительная таблица свойств различных стяжек

Технические характеристики		Мокрая стяжка
Минимальная толщина	35 мм	30 мм	20 мм
Усадка	0.2 мм / м2	1 мм / м2	2 мм / м2
Прочность	от 150 кг / см2	110 кг / см2	350 кг / см2
Сила ходьбы	24 часа	48 часов	3 часа
Время высыхания	7 дней	28 дней	от 7 дней

Видео — Как залить теплый водяной пол

Устройство теплых полов позволяет сделать жизнь в частном доме намного комфортнее.Монтаж таких систем и подключение их к теплотрассе дома обычно проводят специалисты. Сделать то же самое над ними под силу любому малоопытному в строительстве и ремонте, чувак. В этой статье и подробно разберемся, чем и как залить в комнату теплый водяной пол.

Какой материал выбрать?

Для начала поговорим о том, какой материал выбрать для укладки стяжки. На данный момент для выполнения таких работ используются:

— Бетонная смесь. Это самый дешевый, но не самый практичный и качественный вариант.
— Специальные сухие смеси. Этот вариант дороже, но дает гораздо лучшую основу. При использовании трубы будут располагаться в пористом слое, хорошо проводящем тепло. Кроме того, при использовании сухого состава можно сделать более тонкую стяжку, поскольку она дает более прочное покрытие без трещин. Особенно удобно использовать сухую смесь в помещении, где высота потолка не превышает 2,5м.

Подготовительные мероприятия

Итак, чем залил теплый водяной пол, вы определились.Теперь можно приступить к собственно укладке конструкции и залить поверх нее стяжку. Но для начала следует провести определенные подготовительные мероприятия:

• Очистить пол от грязи.
• Залить им все трещины и сколы.
• По периметру стен — на высоте будущей стяжки — проведите строго горизонтальную линию.
• Далее на пол укладывается гидроизоляционная пленка.
• Обклеить стены по периметру специальной демпферной лентой. Это необходимо для того, чтобы исключить контактные поверхности и создать температурный компенсатор.
• На пол укладывается специальный коврик с зажимами. В него укладывается труба. При использовании такого ковра их проще расположить равномерно.
• Для подключения теплого пола чаще всего вызывают специалиста.

Совет: Даже в том случае, если укладка и подключение теплых полов к теплотрассе производились самостоятельно, обязательно стоит вызвать мастера на дом. Его задача должна заключаться в проверке работоспособности конструкции.Устранить проблемы после заливки стяжки крайне проблематично.

Подготовка материалов

Перед тем, как продолжить, вам необходимо приобрести:

Материал	Опции	Зачем тебе?
Цемент	M300 — 400	Приготовление раствора
Песок	Фракции около 0,8 мм	Приготовление раствора
Пластификатор	1 л на 100 кг цемента	Приготовление раствора
Шнуры	Неэластичные	Изготовление маяков
Дюбель
Стальной стержень	Тонкий	Для удаления пузырьков воздуха из заполненного слоя

Важно: Пластификатор для цементной смеси использовать обязательно.В противном случае со временем появятся трещины.

Температурные компенсаторы следует располагать в следующих местах:

• По периметру стен (демпферная лента).
• Вместо стыков элементов конструкции пола. Например, на границе верхней площадки и первой ступени лестницы.
• В подъездах.

Установка маяков и замеса раствора

После укладки всех полос для швов приступаем к установке маяков.Для этого по линии горизонта, проведенной вдоль стен, вбивают дюбеля. К ним прикрепляются примерные шнуры. После этого приготовьте цементный раствор. Предварительно смешанные сухие ингредиенты. Затем добавьте воду и пластификатор.

Заливка пола

Заливку теплого водяного пола можно производить вручную слоями по 1,5 — 2 см. Однако каждый раз следует покрывать раствором всю площадь помещения. Не рекомендуется делать поперечные швы. В процессе выполнения работ уложенный раствор необходимо периодически протыкать стержнем.

Допустимая толщина стяжки — поскольку бетонная плита сама по себе является основным «нагревательным элементом», зависит от шага между трубами. Самый распространенный вариант — 30 — 35мм. На пятые сутки после заливки стяжки поверхность шлифуют. Чтобы поверхностные трещины не переходили залитый слой, его следует ежедневно в течение недели смачивать водой.

Итак, мы разобрались, чем и как заливать собранный теплый водяной пол. Как видите, делается это элементарно и вряд ли для кого-то станет проблемой соорудить качественную и прочную основу под отделку.

В последнее время многие горожане переехали за черту города, где царит тишина и чистый воздух. Но деревенская жизнь по комфорту несколько отличается от городской. В частном доме пол обычно холодный. Чтобы устранить этот неприятный факт, многие домовладельцы строят пол с водяным подогревом своими руками. Однако без навыков и опыта подобных работ самостоятельно сделать теплый пол вряд ли получится.

Виды теплых полов

Есть два способа обогрева помещения:

• с использованием водяного отопления
• на электричестве

Электричество может быть источником тепла в инфракрасных конструкциях и пленках.Но из-за того, что его стоимость на сегодняшний день достаточно высока, топить их дом невыгодно. Поэтому наиболее доступным считается отопление горячей водой.

Правда, установка электрического пола по сравнению с водяным намного проще и проще. Проложить электрический кабель несложно, в отличие от прокладки труб и их подключения к отопительному котлу. Но использование электричества в системе теплого пола чревато негативным влиянием электромагнитных волн на здоровье обитателей дома.

Принципиальное устройство водяного пола

Принцип обогрева помещения с водяным полом заключается в том, что горячий теплоноситель циркулирует по трубам, проложенным под напольным покрытием. Нагревается непосредственно сам по себе. пол, который, в свою очередь, отдает тепло окружающему воздуху.

Трубы укладываются с шагом в соответствии с теплотехническим расчетом, учитывающим ряд факторов:

• Толщина стенки и материал
• мощность котла отопления
• материал трубы
• тип цоколя
• отапливаемая площадь
• высота потолка
• климатические особенности района

Важно! Для устройства теплого водяного пола чаще всего используют пластиковые или металлопластиковые трубы.Отличаются невысокой стоимостью, простой установкой и долговечностью, оцениваемой в 50 лет.

К котлу отопления подключены трубы. В качестве теплоносителя используют обычную воду минимальной жесткости или другие виды незамерзающих жидкостей.

При правильном водяном полу в системе отопления должен быть распределительный узел. В нем монтируются вход и выход труб от котла отопления, устанавливается автоматика, регулируется тепловой режим в отдельных помещениях и общая температура теплоносителя.Однако грамотно сделать полы с подогревом своими руками, не обладая знаниями в этой области, невозможно.

Наряду с трубами при устройстве теплого пола требуется подготовка бетона, если на фундаменте нет железобетонной плиты. При наличии трубы укладываются непосредственно на плиту с предварительной гидро- и теплоизоляцией. Однако в обоих случаях трубы отопления заливаются бетонной смесью, чтобы защитить их от напряжений. И уже на бетонную стяжку монтируется чистый пол из выбранных материалов — ламината, керамической плитки, паркета или других.

Преимущества теплого пола

Устройство пола

Почему теплый пол так востребован частными застройщиками? Это связано с его достоинствами.

Тепло поднимается снизу, в отличие от радиаторной системы отопления. Потоки нагретого воздуха, исходящие от радиаторов отопления, нагревают сначала стену, на которой они подвешены, и только потом окружающий воздух. Тепло, исходящее от нагретой поверхности напольного покрытия, равномерно поднимается вверх, создавая комфортную атмосферу для всех присутствующих и не тратясь на обогрев стен и потолка.И такой тепловой режим наиболее благоприятен для человека.

Тепло, исходящее от пола, не поднимает пыль вместе с микроорганизмами, что отличает его от конвективного потока теплого воздуха от радиаторов отопления.

Значительная экономия источника тепла — газа, электроэнергии, твердого или жидкого топлива. Это возможно за счет того, что в трубах теплого пола температуру теплоносителя можно снизить почти вдвое, в отличие от радиаторного отопления. Это связано с тем, что тепло не расходуется на обогрев стен и полов.

Суммируя достоинства теплого водяного пола, можно сделать вывод, что теплый пол — это:

• высокий уровень комфорта за счет восходящего снизу вверх теплового излучения
• Равномерное отопление помещения
• отсутствие пыли, устраняющее аллергические реакции у людей
• Отсутствие риска плесени и других грибковых поражений материала пола при наличии деревянных полов
• поддержание влажности в помещении на нормальном уровне
• исключает риск травм и ожогов из-за отсутствия радиаторов
• возможность регулирования температуры в помещении в зависимости от температуры окружающей среды при наличии автоматики
• Экономия топлива в отопительных котлах за счет снижения температуры теплоносителя
• широкие возможности для изменения планировки и интерьеров помещений из-за отсутствия радиаторов

Примечание! Водяной теплый пол можно сделать только в частном доме.В многоквартирном многоэтажном доме никто не разрешит подключить дополнительную мощность к системе централизованного отопления, если квартира не находится на полном автономном отоплении.

Подготовительные работы

Слой теплоизоляции

Перед тем, как установить теплый пол от отопления, нужно подготовить прочное и ровное основание. Состоит из гидро- или пароизоляции, утеплителя и цементно-песчаной стяжки.

Кроме того, в помещении должны быть уже окна и двери, оштукатурены стены и отмечены места подключения отопления, канализации и водопровода.

Подготовка плиты перекрытия

Если основанием для теплого пола является железобетонная плита, то сначала на нее укладывают слой пароизоляции или гидроизоляции. Использование гидроизоляционного покрытия на битумной основе или клеевых составов с использованием рубероида, стекловолокна, стекловолокна, которые также приклеиваются битумосодержащими составами.

В качестве пароизоляции можно использовать полиэтиленовую пленку толщиной не менее 0,2 мм или другие аналогичные материалы. И гидро-, и пароизоляция должны защищать изоляционный слой от влаги.Он может образоваться в результате конденсации при взаимодействии теплой плиты и холодной земли.

Пароизоляция из пленки или оклейка гидроизоляции проводят, укладывая полосу материала с нахлестом 10-15 см. Если используется пленка, края панелей скрепляются скотчем. Полотна оклеечной гидроизоляции закрепляют битумными составами. Любой вид утеплителя приводит к вертикальным поверхностям выше слоя утеплителя и приклеивается к стенам.

Подготовка земли

Керамзит для утепления полов

Часто индивидуальные дома строятся без использования плит перекрытия, когда их не устраивает цоколь.В этом случае подготовка песка и щебня осуществляется послойно, с высотой каждого слоя в пределах 10 см. При этом каждый слой увлажняется и утрамбовывается.

После этого участок помещения, где планируется установка водяного теплого пола, заливается бетоном. Для надежности можно уложить армирующую сетку.

Поверхность должна быть горизонтальной, для чего используют строительный уровень. Бетон заливается на маяковые рельсы, которые помимо сохранения горизонтальности выполняют функцию температурных швов.Согласно СНиП допустимы перепады по горизонтали не более 1 см.

Нагреватель

Теплоизоляция — важное звено в системе теплого водяного пола. Он должен перекрывать доступ тепла из труб с горячей водой в нижнюю зону подземного пространства — в землю или подвал и, наоборот, направлять тепло в жилую комнату.

Важно! От правильного материала для теплоизоляции и его толщины зависит, насколько экономичным будет обогрев.

Расчет толщины изоляционного слоя производится исходя из:

• данные материала стены
• климатические особенности
• уровень грунтовых вод — при отсутствии плиты перекрытия
• Расчетный объем помещения, для которого устраивают теплый пол

По нормативам толщина теплоизоляционного слоя, на котором в дальнейшем выполняется стяжка пола, должна быть на 50 мм и более над грунтовым основанием или холодным подвалом.Для плит перекрытия это значение может быть меньше.

Как утеплить пол в деревянном доме

Пенополистирол, покрытый с одной стороны фольгой, чаще всего используется в качестве утеплителя. При ее применении возникают определенные неудобства, так как необходимо фиксировать трубы подручными средствами, например, хомутами, привязать их к арматурной сетке или использовать зажимы.

Однако на рынке стройматериалов есть более современные плиты пенополистирола, которые укладываются быстрее и качественнее.Конструкция таких пластин обеспечивает их надежное соединение между собой за счет запорных устройств. В результате получается прочная, прочная и ровная основа.

Этот материал имеет высокую плотность и покрыт пароизоляцией в виде пленки из жесткого полистирола. Кроме того, в корпусе плит есть специальные каналы, куда ставятся трубы отопления.

При установке таких пластин не нужна рулетка или другие измерительные инструменты, так как на их краях имеется линейная разметка.Это позволяет производить установку намного быстрее. Так что преимуществ у этих пластин предостаточно, чтобы остановить выбор на них.

Пенополистирольные плиты необходимо укладывать по всей площади пола, а не только в местах прохождения труб теплого пола. Это будет залог прочности бетонной стяжки и надежности всей системы отопления.

Особенности теплого пола

Схема теплого пола

Идеально, если укладку труб в квартире будут проводить профессионалы.Это обязательное условие эффективной работы систем теплого пола.

Существуют некоторые правила проектирования таких систем отопления:

• Чем чаще укладывать трубы, тем теплее будет пол и, соответственно, температура в помещении.
• Наружные стенки трубы имеют более плотно, чем в середине комнаты, с учетом того, что часть тепла будет расходоваться на их обогрев.
• Расстояние между трубами в петлях выдерживается в пределах 10-25 см.
• Не допускается установка нагревательных элементов таким образом, чтобы они перекрывали стыки плит перекрытия.
