Ворота откатные на роликах своими руками: Ролики для откатных ворот своими руками + чертежи

Содержание

Ролики для откатных ворот своими руками + чертежи

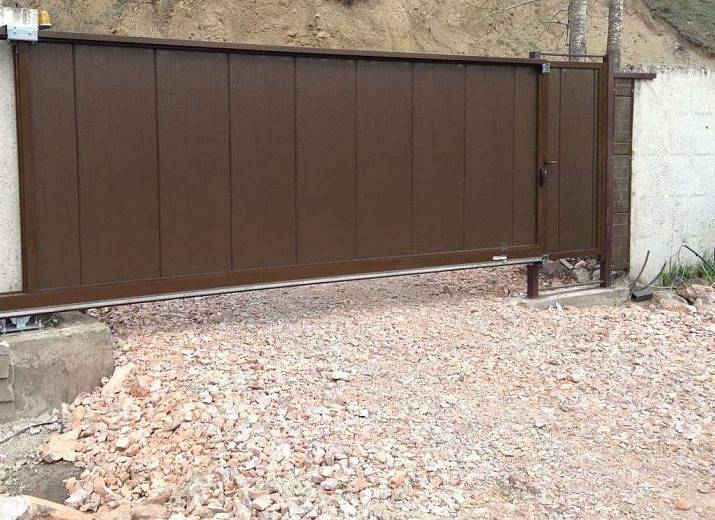

Откатные ворота – сегодня уже не редкость на загородных участках. Устройство таких конструкций сложнее, чем обычных распашных. Однако выполнить отдельные элементы ворот можно своими руками. Стоит учитывать некоторые тонкости работы, без которых соорудить конструкцию не получится.

Сделать ролики для откатных ворот можно по определенной технологии. Эти движущиеся детали являются лишь небольшой частью конструкции, однако к их устройству следует отнестись с особым вниманием.

Особенности откатных ворот


Значительная роль в конструкции откатных изделий отводится фундаменту. Важно точно следовать этапам монтажа. Это поможет добиться лучшего результата. Механизм роликов устанавливается именно на основание. На него будет действовать вес всей створки, поэтому следует сделать устройство максимально прочным.

Движение роликов осуществляется по направляющей балке. Для достижения хорошей фиксации следует установить две опоры. Элементы откатных ворот свариваются друг с другом, чтобы добиться максимальной прочности.

Подставки тележки перемещаются по направляющей балке. Их верхняя деталь располагается на нижней части откатных ворот. Это способствует легкому перемещению полотна. К современным воротам подсоединяется автоматический привод. В этом случае процесс открытия и закрытия конструкции выполняется гораздо проще.

Преимущества и недостатки откатных ворот


Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.

Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот.

Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.

Перед началом строительства важно определиться и с преимуществами откатных ворот. К примеру, они могут пропустить автомобиль любой высоты. Если система сделана правильно, она исправно прослужит 50 тыс. циклов. Зашивать конструкцию можно любым материалом на свой выбор. Обычно для этой цели выбирают профнастил, дерево или поликарбонатные панели.

Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.

Подготовка к созданию роликов


Чтобы создать ролики для откатных ворот, понадобится найти соответствующие комплектующие. Надежность всей конструкции зависит от качества таких элементов:

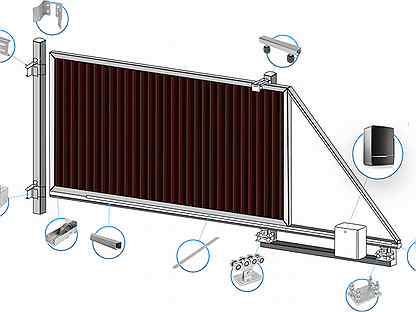

  • верхние ролики;
  • роликовые опоры;
  • заглушки;
  • концевой ролик;
  • рельс;
  • улавливатели створки.

Все эти детали для откатных ворот обладают своим назначением. Только при слаженной совместной работе таких элементов вся система будет функционировать нормально.

Особое внимание при создании проекта следует уделить выбора направляющего рельса. Необходимо, чтобы он обладал достаточной жесткостью. Если такой элемент окажется недостаточно надежным, при эксплуатации он разогнется, что приведет к выводу всей системы из строя.

Внимание! Чтобы рельс обладал оптимальной надежностью, он должен быть выполнен из стали. При этом толщина материала должна быть не меньше 3,6 мм.

На роликовые каретки приходится вся нагрузка от створки. Поэтому на них следует обращать пристальное внимание при сооружении роликов для откатных ворот. Необходимо установить подшипники высокого качества. Иначе при каждом перемещении створки будет раздаваться неприятный скрип. Кроме того, при такой эксплуатации ролики могут быстро разрушиться.

При сборке роликов необходимо четко крепить каждую деталь. Не должно возникать люфтов. Иначе довольно скоро система выйдет из строя. Чтобы обеспечить длительную эксплуатацию ворот, можно выбрать усиленные подшипники.

Фиксация створки осуществляется при помощи верхних роликов. Их выполняют из резины. Пластик при эксплуатации ворот быстро испортит лакокрасочное покрытие. Сталь, используемая в конструкции, должна быть толщиной не меньше 4 мм. Концевой ролик работает в тандеме с нижним улавливателем. Основной задачей первого является устранение нагрузки с основных роликов. Второй выполняется таким образом, чтобы концевик мог свободно в него входить.

Устанавливать заглушки надо в завершении работ. Основным их назначением является защита направляющей от осадков. Для сооружения роликов понадобятся все эти элементы.

Выбор материалов


Тележки, или роликовые каретки переносят нагрузку от створки на фундамент. Благодаря этим элементам возможно передвижение профиля с рамой вдоль проема. Каждая каретка содержит по 8 роликов. Они могут изготавливаться как из металла, так и из полимеров. Заводские каретки отличаются более высоким качеством, чем самодельные. Однако если правильно изготовить их своими руками, такие элементы способны служить длительное время.

Материалы, необходимые для создания каретки:

  • Для выполнения роликов следует найти подшипники генератора от жигулей. Их внутренний диаметр должен составлять 14-40 мм. Это условие необходимо соблюсти, чтобы подшипник непросто заходил в трубу, но и свободно по ней передвигался.
  • Оси кареток изготавливаются из шпилек М18. Их требуется разрезать на части необходимой длины.
  • Кроме того, нужно подготовить стальную пластину толщиной больше 8 мм. Из нее будет изготовлено основание каретки. Металл меньшей толщины лучше не использовать. В этом случае деталь не выдержит нагрузки от конструкции. При отсутствии в хозяйстве такой стали можно соединить несколько пластин друг с другом.

Изготавливается каретка довольно просто – сначала металлические пластины нужно разметить, а при помощи болгарки – обрезать лишние куски.

Далее выполняются такие действия:

  • Высверливаются отверстия для установки подшипников. В случае с тонким металлом пластины следует сварить вместе, а швы – тщательно зачистить.
  • Отверстия для крепления подшипников должны быть диаметром, совпадающим с диаметром оси – 18 мм. При сверлении металла для охлаждения используют масло.
  • Оси нужно примерить к отверстиям, а затем – обрезать до нужного размера.
  • После необходимо одеть шайбы на оси, потом – подшипники и хорошо зафиксировать их.
  • Подшипники нужно обязательно набить смазочным материалом. Для этого нужно подготовить металлические цилиндры со станками не меньше 5 мм. Если ворота увесистые, стоит подготовить детали с толщиной стенок от 1 см.

Необходимо подготовить два подшипника под диаметр цилиндра и установить их в него. По краям выполняется сварочный шов – чтобы исключить выпадение подшипников.

Внутрь подшипников следует поместить круглый прут и также приварить края. Кроме того, к пруту приваривают пластины в форме трапеций, которые впоследствии необходимо скрепить квадратом из металла. Теперь работу по созданию роликов можно считать завершенной.

Ворота с роликовым механизмом


При сооружении таких ворот потребуется подготовить определенные инструменты и материалы. Важно в точности следовать инструкции. Технология постройки откатных ворот с роликовым механизмом не отличается сложностью.

Подготовка материалов


Когда вопрос об изготовлении роликов для откатных ворот решен, можно приступать к подготовке материалов для сооружения створки и рамы. Чтобы создать целостную конструкцию, потребуется найти:

  • профилированный металлический настил;
  • опорные трубы;
  • профили из стали;
  • ролики подшипникового типа;
  • гаечный ключ;
  • стальные уголки;
  • материалы для изготовления бетона;
  • направляющая балка;
  • электродрель;
  • лопата;
  • электропривод;
  • сверла подходящего размера;
  • аппарат для сварки.

Когда все эти материалы будут подготовлены, можно начинать изготовление откатных ворот.

Инструкция


Перед установкой ворот откатного типа нужно вырыть два котлована. Каждый должен иметь глубину по полтора метра. Лучше, если они будут диаметром полметра. В эти углубления впоследствии будет залит фундамент для откатных ворот.

Внимание! Разметку для основания необходимо сделать заранее. Она должна учитывать предполагаемые нагрузки, передаваемые роликами от створки.

Затем следует выполнить такие действия:

  • Установить опорные металлические трубы. Для проверки вертикали используют строительный уровень. Затем в ямы засыпается щебень. Опорные трубы необходимо соединить. Лучше, если для этой задачи будет использоваться металлическая опора. Места стыков завариваются.
  • Замешивание цементного раствора. Добавлять в смесь песок и цемент необходимо в соотношении три к одному (соответственно). Объем воды составляет 25% от общей массы.
  • Полученная смесь заливается в ямки. Полностью фундамент застынет по прошествии недели. В этом время стоит заняться созданием воротникового полотна.
  • Сооружение воротникового полотна следует начать с соединения стальных профилей и уголков. Их необходимо уложить на ровную поверхность в форме прямоугольника. После корректировки положения элементов уровнем, необходимо сварить все элементы воедино. Чтобы придать конструкции жесткости, следует добавить перекрещенные профили.

Затем нужно сделать треугольник, который будет выполнять функцию противовеса. Для этой задачи подготавливают металлические профили. Их нужно разместить на ровной поверхности, затем проверить углы и сварить вместе. Треугольник приваривается к прямоугольнику створки.

Затем следует занять дальнейшей постройкой откатных ворот:

  • На каркас приваривается профнастил. Можно закрепить материала и на саморезы.
  • К нижнему основанию полотна приваривают направляющую балку.
  • Затем необходимо найти опорную пластину основания и приварить регулировочные планки. После этого монтируются держатели для роликов. Лучше всего фиксация осуществляется роликовыми держателями. На этом этапе основа конструкции, за счет которой ворота будут двигаться, может считаться выполненной. Остается установить дополнительные детали.
  • Уловители устанавливают на опорные столбы. Ролик для регулировки необходимо зафиксировать на кронштейн вверху. Он станет ограничителем. Чтобы установить эти элементы, потребуется использовать электродрель. При помощи этого инструмента следует выполнить отверстия в опорах. Элементы фиксации откатных ворот представляют собой дюбеля. Чтобы повысить надежность конструкции, следует задействовать стальные пластины.
  • После создания роликов для откатных ворот можно начать изготовление створки. Полотно вставляется так, чтобы ролики попали в направляющую балку. Нижний и верхний края должны попасть в соответствующие пазы.
  • После установки полотна проверяется его горизонтальность. Если обнаружены неточности конструкции, ролики корректируются. Для этой цели применяют гаечный ключ. Важно проверить, как будет двигаться створка.
  • На последнем этапе монтажа откатных ворот устанавливается система автоматики. За счет нее вся конструкция будет двигаться. Привод должен быть размещен на бетонном основании. Необходимо, чтобы шестеренка попадала в соответствующие пазы.

Теперь откатные ворота можно считать завершенными. Остается следить за правильной эксплуатацией устройства. Если при движении ворот слышно поскрипывание – необходимо смазать внутренние детали роликового механизма. Для этой цели лучше использовать солидол.

Выводы


Соорудить откатные ворота довольно сложно. Однако результат непременно порадует хозяев. Пользоваться такой конструкцией очень удобно. При этом заезд и выезд с участка осуществляется довольно быстро. От качества собранного роликового механизма зависит долговечность работы всей конструкции.

Для этой детали понадобится подобрать определенные материалы. К примеру, нужно подготовить подшипники – для изготовления роликов, пластину, которая станет опорой, и оси. К каждой из этих деталей предъявляются специальные требования. Только при соответствии им конструкция будет прочной и долговечной. Самостоятельное изготовление роликовой опоры для откатных ворот сопряжено с необходимостью подобрать качественные детали и в точности следовать технологии работ.

Отправить комментарий

Откатные ворота своими руками — конструкции, эскиз, схемы, чертежи откатных ворот. Цена. Бесплатные чертежи. Монтаж откатных ворот. Изготовление ворот. Самодельные откатные ворота.

Откатные ворота своими руками

Читати українською
Как сделать откатные ворота своими руками — подробный план изготовления.

Здравствуйте, друзья, давайте знакомиться, меня зовут Александр, я работаю в сфере откатных ворот с 2006 года. В этой статье я расскажу вам об основных секретах и ньюансах изготовления откатных ворот. Откатные ворота это лучшее решение по организации въезда во двор или на территорию предприятия. Рассмотрим их преимущества: простая кинематика — откатные ворота сдвигаются (откатываются) вдоль забора, требуют меньше трудозатрат для открытия-закрытия, легко и разумно по цене автоматизируются, не требуют фиксации в открытом положении — их неожиданно не закроет, например, ветром как это бывает с распашными воротами. Для изготовления откатных ворот необходимы специальные комплектующие — так называемая фурнитура для откатных ворот или иначе механизм откатных ворот. Вот так она выглядит.

КУПИТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ ПО ДОСТУПНОЙ ЦЕНЕ.

Кроме того, откатные ворота, в отличие от классических распашных, требуют места для отката полотна и специальный фундамент. См. рис.

Чтобы вычислить сколько места нужно для отката ворот нужно ширину проёма в свету умножить на 1.4. Иными словами места для отката должно быть больше чем ширина проёма на 40%, так как откатные ворота состоят из полотна и противовеса длина, которого 40% от полотна.

Если ваш участок удовлетворяет этим условиям, то можно браться за дело. Если имеется дефицит места, то минимльно возможная длина противовеса для нормальной работы ворот будет 33% меньше уже нельзя — ворота будут проклевывать и тяжело «ходить», если места нет совсем, то надо признать, что откатные ворота установить нельзя и стоит рассмотреть другие типы, например, распашные, роллетные итд. Откатные ворота с калиткой — эти ньюансы описаны здесь.

Итак, если с местом для отката все в порядке, то приступаем к устройству проёма для откатных ворот. Об оптимальных размерах проёма ворот для конкретных объектов — здесь. Сначала нужно установить столбы огараничивающие проём, мы не будем останавливаться на этом детально т.к здесь все понятно, отметим лишь, что столбы не должны шататься, быть забетонированы с учетом глубины промерзания грунта, а также должны быть выведены закладные (по 3 шт) на поверхность столба обращенную во двор, на эти закладные будут впоследствии крепиться нащельники, к этому мы еще подойдем. Размер каждой закладной оптимально делать 60х60мм. Закладная должна быть заподлицо с кирпичем или немного выступать, связь с центральной трубой в столбе обязательна. Если столбы металлические, то закладные не нужны. Пример правильно выполненного проёма:

Схема бетонирования фундамента откатных ворот с электропроводкой: Кликните чтобы увеличить.

Существует два основных вида конструкции фундамента: «сплошной монолит» и эконом-вариант «П-образная схема», оба одинаково надежны. Какую именно выбрать решайте исходя из финансовых, временных и других ресурсов и обстоятельств. Кликните чтобы увеличить.

После установки столбов переходим к заливке фундамента. Нужно выкопать яму длиной половина от ширины проёма. Начинаем от края проёма и двигаемся в сторону отката ворот. Ширина ямы 400-500мм, глубина 1000-1500 мм в зависимости от грунтов. Для плывунов, болот, зыбучих песков изучаем строительную документацию по фундаментам. Фундамент не должен проседать, подвергаться сезонным проваливаниям-выталкиваниям итд.
После того как наш котлован готов, делаем «банкетку» см. рис. выше. Берем швеллер шириной 10-16 см и длинной также половина от ширины проёма, к полкам привариваем арматуру диаметром 10-14мм и формируем адекватную пространственную сетку из арматуры. Далее фиксируем банкетку в яме, выставляем поверхность швеллера в уровень «чистого пола» (окончательного асфальта или плитки), кроме того поверхность швеллера должна лежать точно по горизонтальному уровню, это важно.

Швеллер укладываем вплотную к столбу. После этого заполняем котлован раствором и ждем неделю-другую.
В итоге после проведенных работ мы получим вот такой фундамент:

На фото выше изображен фундамент для откатных ворот выведенный в «чистый ноль» двора, но участок еще будет подсыпаться. Поэтому важно также опредилить уровень чистого пола вашего участка перед заливкой, возможно придется ставить опалубку. А теперь перейдем к изготовления несущего каркаса-рамы откатных ворот.
Как правило для внешнего каркаса используется профилированная труба 60х30 и 60х40 стенка 2мм, но можно также 50х50, 60х60. Сначала обагораживаем наши трубы — убираем ржавчину, обезжириваем и грунтуем. На рис. эти трубы изображены зеленым цветом. Теперь переходим к сварке: Если нет сварочного стола или стапеля, то выставляем консоль на металлических трубах-подкладках в горизонтальный уровень, можно даже слегка «прихватить» к ним консоль сваркой.

Из трубы 60*30 формируем внешний каркас, смотрим чтобы все нужные углы были прямыми, полотно было в одной плоскости и не допускаем частую ошибку когда каркас, обычно в области противовеса задирается немного вверх вместе с направляющей — все должно быть ровно и красиво. Сварочные швы должны быть сплошными, без дырок. Для формирования каркаса ворот можно также использовать специальный Т-профиль, это позволит существенно сократить сварочные работы, так как сам по себе уже является нужной нам комбинацией труб 60х25 и 20х20. Основная идея состоит в том, чтобы материал зашивки лег как в рамку.

Чертеж-схема устройства откатных ворот в общем случае. Внешний каркас (зеленый), внутренняя обрешетка (красный), направляющая из комплекта фурнитуры (черный).

Принцип формирования каркаса для откатных ворот:

БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ.

А это чертеж откатных ворот в разрезе, для понимания составляющих высоты ворот:



Пример чертежа каркаса ворот на проём в 4 метра и высотой 2 метра.

После этого нужно вварить внутренний каркас (обрешетку), который служит для обеспечения жесткости конструкции, а также служит для крепления зашивки — профнастила, досок, поликарбоната, блок-хауса и т.п.). Внутренний каркас делают из трубы 20*20мм, 20*40мм, в трубу 20*40 легче попадать заклепкой или саморезом. Внутренний каркас показан на рис. выше красным цветом.

Расстояние «а» равно ширине используемого листа профнастила (часто 1150мм), стыки листов должны проходить по вертикальной трубе обрешетки. Расстояние «b» равно оставшемуся после зашивки цельными листами расстоянию. Крайний лист, как правило, всегда аккуратно подрезается по ширине болгаркой
Должно получится так:

Если ворота зашиваются с одной стороны, то внутренню обрешетку можно сместить на край внешнего каркаса в сторону двора, это актуально если материал зашики имеет большую толщину, например профнастил с «высокой волной», сэндвич-панели, доска итд. Сварочные работы, как я уже говорил, проводим грамотно, чтобы не «повело» трубы, соблюдаем принцип «шахматного порядка». Когда готов внешний каркас и вварена обрешетка, к раме снизу привариваем по все длине направляющую из  комплекта фурнитуры.  Желательно фиксировать струбцинами.  Направляющую шину нужно приваривать также в «шахматном порядке», иначе раму ворот и направляющую от сварки может «повести» и она будет напоминать пропеллер. После этого зачищаем сварочные швы, грунтуем и красим поврежденные места. Рама-каркас откатных ворот до зашивки профлистом:

Когда краска окончательно высохнет переходим к зашивке полотна. Материал зашивки крепим к внутреннему каркасу (обрешетке) при помощи заклепок или саморезов. Рама-каркас откатных ворот после зашивки профлистом:

Обратите внимание, этот участок противовеса откатных ворот ровный и не «задран» вверх и это правильно.

Рассмотрим некоторые некоторые особенности больших проемов, более 5 метров. На рис ниже представлен чертеж откатных ворот для проёма шириной 6 м. и высотой 2 м. Обратите внимание конструкция противовесной части здесь не треугольная, а в виде прямоугольника с двумя диагоналями. Кроме того при большой длине проема более 5.5м противовес следует делать уже 45-50% от проема.

На практике это выглядит так:

Ну вот и подошло время монтировать ворота. Весь процесс монтажа откатных ворот своими руками отлично иллюстрирует это видео.

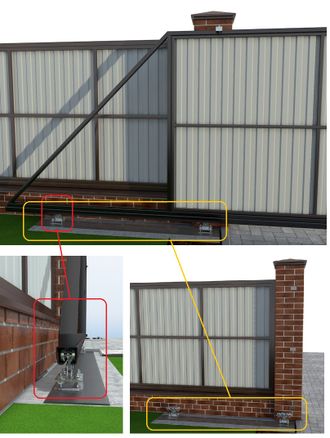

Для начала выставляем каретки на фундаменте и разносим их максимально в пределах нашего противовеса (треугольника). См. рис.

но имеем в виду, что концевой ролик имеет размер порядка 110 мм поэтому каретку ближнюю к проёму располагаем от проема с учетом этого расстояния, а дальнюю от проёма каретку ставим так чтобы она не выбивала заглушку в закрытом состоянии. Чем шире между каретками тем лучше, но без фанатизма. Установка накатного ролика:

Крепление роликовых кареток осуществляется с помощью сварки.

После «накатываем» на каретки нашу раму откатных ворот,  выставляем откатные ворота по уровню и «прихватываем» сваркой пятки кареток швеллеру , если все хорошо, то обвариваем пятки, если что-то не нравится выставляем по новой, добиваемся желаемого результата (положения ворот в уровне, отсутствии перекосов итд) и после этого обвариваем. Потом привариваем верхние поддерживающие ролики, устанавливаем концевой ролик, привариваем верхний и нижний уловители. Накатной ролик обязательно должен накатываться на нижний уловитель и разгружать ворота в закрытом положении.
Ежели ваши столбы изготовлены из  металлической трубы или швеллеров, то уловители и верхний ограничитель можно варить прямо к столбу. Если используются кирпичные, бетонные или каменные столбы — нужно крепить к профильной трубе-нащельнику (как правило 60*30, которая крепится к столбу на закладные, а в случае их отсутствия на дюбеля, анкера, арматуру итп.

Монтаж верхнего ограничителя (верхних роликов)

:

Если у вас на воротах имеются пики или полукруглая арка из пик, тогда применяется так называемый портал — возле столба вываривается П-образная конструкция пропускающая по высоте ваши пики. Верхний ограничитель разрезается надвое и приваривается к порталу так чтобы ролики «обхватывали» ворота с двух сторон. Для этого нужно предусмотреть трубу (плоскую поверхность) по которой будут кататься ролики верхнего ограничителя. См. рис:

Или с помощью выносной трубы (60х40), если нет возможности реализовать так как на фото выше, т.е вот таким образом: Подробнее здесь.


Крепление уловителей к нащельнику.

Для монтажа кареток можно применить специальный аксессуар — регулировочные платформы, с их помощью можно регулировать ворота по высоте и устранять перекосы, в некоторых разумных пределах. А также «выйти из положения» при каком либо просчете. Но если все уровни отложены верно и уровень фундамента не «завален», то ваши ворота будут стоять правильно и без каких-либо регулировок.

Опоры привариваются к швеллеру и каретка крепится гайками. Откатные ворота своими руками выйдут по стоимости вам существенно дешевле чем при заказе «под ключ на фирмах». Для этого вам потребуется фурнитура для откатных ворот. Мы всегда готовы предоставить Вам широкий выбор комплектующих для откатных ворот и доступные цены. Этот материал, безусловно, поможет Вам самостоятельно изготовить свои откатные ворота легко, быстро и без лишних переплат! Собери сам откатные ворота — сэкономь свои деньги!

Версия для печати.

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Проконсультироваться

Желаем успехов!

Ролики для откатных ворот своими руками

Именно подробные отчеты и материалы помогут изготовить механизмы и материалы для откатных ворот качественно своими руками. Для этой цели заходим в интернет, находим любой хороший сайт и читаем статьи, смотрим видео, чертеж, как должны быть сделаны роликовая система и механизмы для открытия и закрытия. Также можно посоветовать наборы необходимых материалов и инструментов.

Именно так вы можете сделать качественную работу своими руками. Для каретки потребуется огромная пластина из металла. Берем сварку и материалы для крепежа и привариваем к ней ролики. Зачастую это опора различной формы, к которой крепят колесики роликов. Сколько должно быть колес, какого размера, вы сами должны рассчитать исходя из размера и веса.

О комплекте роликов

Стандартный комплект включает в себя каретку с роликовыми колесами, подходящими по размеру. Если конструкция системы больше и тяжелее стандартной, то и опора берется сильнее.

Придется устанавливать своими руками больше колесиков роликов. Роликовая система также разная у каждого типа откатных ворот.

  1. У консольного типа – четыре пары колес. Мы об это уже упоминали. Их нужно устанавливать своими руками на фундамент прямо на заложенный широкий швеллер. Второй вариант – берется специальная регулирующая опора, толстая стальная металлическая пластина, к которой прикреплены ролики для откатных ворот.
  2. У подвесного типа есть 3-4 пары роликов, установленных на подшипники. Установка таких кареток может производиться на верхнее полотно, которое подвешивается при их помощи к верхней направляющей рельсе. Часто блоки с роликами закрепляют именно на верхней рамной балке, в центральной и крайних частях. Чтобы подробнее представлять картину, вам понадобится чертеж. Далее берем рельсу и привариваем ее в верхней части полотна, навешиваем на самодельные подшипники с роликами, что обеспечит бесшумное и быстрое перемещение.
  3. Ролики для откатных ворот с нижней рельсой предусматривают два блока. Берем чертеж и изучаем подробности. Тут нужно наличие особо прочных роликов, напоминающие классические колеса транспорта ЖД. Благодаря такой конструкции ролики – это не только двигательный элемент, но и опора.

Ролики в качестве опоры

Для любого типа конструкций – консольных либо верхних и нижних откатных, ролики являются не просто движущей силой, но и опорой. Зачастую у всех типов конструкций присутствует более двух пар колесиков, а также еще дополнительные. Их крепят в нижней части полотна для удержания мощной конструкции гаражных ворот.

Но главная часть, принимающая на себя весь вес – это пара кареток. Чертеж такой сложной конструкции тяжело составить своими силами, поэтому рекомендуем обратиться к профессиональному инженеру!

Для опоры с несущей тележкой нужен особо прочный вид стали – черный, или оцинкованный. Поверхности роликовых колес должны быть защищены специальным покрытием, его тоже следует аккуратно нанести, чтобы механизм работал плавно. Именно таким методом мы получаем мощную каретку, которая принимает на себя весь груз, равномерно распределяемый на всю конструкцию.

Чтобы конструкция была многофункциональной, работоспособной, износостойкой и безотказной, к роликовым колесам следует отнестись с особым вниманием. Если вы хотите, чтобы ворота имели качественную опору, рекомендуем приобретать готовые заводские модели, которые потом достаточно лишь установить собственноручно. Покупайте только фирменную продукцию от европейских и отечественных брендов – изготовителей.

Опоры для консольного типа

Для этого типа колесные опоры крепятся сбоку. Их прикрепляют к швеллеру из металла, установленному в верхней части системы. Но не советуем применять этот способ. Если вам придется корректировать каретки, или переустанавливать их, весь процесс будет многократно усложнен. Рекомендуем купить каретки и установить их прямо на специальные опоры, закрепив с помощью 4 мощных болтов. Берем такие же болты и прочно фиксируем блоки роликов, а потом устанавливаем идеальное горизонтальное расположение и еще немного корректируем.
В двух словах: как видите, конструкция крайне сложная, требующая навыков и знаний в строительном деле, опыт в механике. Если у вас есть нужные знания и подготовка, можете работать самостоятельно, но лучше обратиться к профессионалам!

Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.  Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания. Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

  • Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
  • Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
  • Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
  • Нижний концевой ролик – подойдёт либо полимер, либо металл.
  • Нижний и верхний улавливатели.
  • Резиновые заглушки, желательно с гофрированной частью.
  • Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

изготовление опорных конструкций своими руками, материалы и инструменты

Большинство мужчин, которые любят работать руками, зачастую самостоятельно изготавливают полезные конструкции для дома. Не являются исключением и входные ворота. Прежде чем изготовить конструкцию, необходимо тщательно замерить монтажные места, определиться с требуемыми инструментами и материалами. Сделать ролики для откатных ворот своими руками непросто, однако результат непременно порадует.

Подобные ролики можно сделать самому

Особенности конструкции

Значительное место в откатных конструкциях занимает фундамент. Необходимо строго соблюдать пошаговую инструкцию по монтажу, чтобы добиться требуемого результата. Роликовый механизм нужно обязательно устанавливать на основание. Створка своим весом будет оказывать на него давление, поэтому необходимо делать устройство как можно прочнее.

Ролики осуществляют свое движение по направляющей балке. Необходимо изготовить 2 опоры для надежной фиксации. Кроме этого, для достижения большие прочности, элементы ворот сваривают в единую конструкцию.

Подставки тележки двигаются по направляющей балке. Их верхняя часть размещается снизу ворот. Это необходимо для легкого движения полотна. Нередко современные ворота оснащают автоматическим приводом, что значительно упрощает процедуру открытия и закрытия.

В этом видео вы узнаете, как сделать подобные ролики:

Преимущества и недостатки ворот

Откатные конструкции обладают некоторыми преимуществами перед распашными. Есть также и отрицательные стороны.

Основным недостатком изготовления откатных ворот является их высокая стоимость. Непосредственно перед работой необходимо провести подготовку многих частей. Большинство из них нельзя изготовить самостоятельно. Например, электромотор, который характеризуется сложной конструкцией, обязательно должен соответствовать некоторым техническим показателям. Однако некоторые части можно изготовить своими руками. Эта процедура позволит значительно сэкономить бюджет при строительстве.

Еще одним недостатком конструкции является требуемый для открывания створок размер участка. Многие переделывают предыдущие ограждения специально для установки таких ворот. Этот процесс влечет за собой дополнительные затраты.

Не стоит забывать о преимуществах роликовых ворот. Например, одним из плюсов можно считать способность пропуска автотранспорта любой высоты. Если конструкция изготовлена должным образом, она без нареканий прослужит на протяжении 50 тысяч циклов открывания и закрывания. Обшивать ворота можно материалом на свое усмотрение. Зачастую предпочтение отдается поликарбонату, профнастилу или дереву.

Еще один существенный плюс — ворота очень удобны в работе. Это объясняется присутствием автоматического механизма, который быстро осуществляет процедуру открывания и закрывания.

Если подойти к строительству бюджетно, можно обойтись без электромотора. В таком случае открывать и закрывать ворота необходимо вручную.

Подготовительные работы

Чтобы изготовить опорные ролики для откатных ворот, нужно приобрести необходимые составляющие. На надежность и прочность конструкции оказывает непосредственное влияние качество некоторых элементов:

  • опор;
  • концевика;
  • улавливателей створок;
  • верхних роликов;
  • заглушек;
  • рельсов.

Каждая из перечисленных комплектующих имеет свое предназначение. Вся конструкция сможет полноценно функционировать при слаженной деятельности всех элементов.

Особое внимание при проектировании следует уделять направляющим рельсам. Последние должны иметь достаточную жесткость. Если комплектующая будет слабой, во время работы она будет разгибаться, что непременно станет причиной поломки всей системы. Чтобы рельс был прочным, он должен быть изготовлен из стали толщиной не менее 3,6 мм.

Не забываем собрать весь инструмент

Створка всей своей силой давит на роликовые каретки. Именно поэтому при изготовлении роликов, этой части нужно уделить особое внимание. Следует использовать высококачественные подшипники, иначе во время движения створок будет слышен неприятный скрежет. Кроме этого, при использовании низкокачественных материалов ролики быстро выйдут из строя.

Каждая деталь должна быть четко зафиксирована во время сборки. Необходимо на начальных этапах следить, чтобы не было люфта, иначе это чревато быстрой поломкой. Для обеспечения длительной работы конструкции можно приобрести специальные усиленные подшипники.

Створки фиксируются благодаря верхним роликам, которые изготавливают из резины. Используемая сталь должна иметь толщину не менее 4 мм. Концевой ролик осуществляет свою деятельность вместе с нижним улавливателем. Последний нужно сделать так, чтобы концевик свободно входил в него. Концевой ролик разгружает основные элементы.

Монтаж заглушек необходимо производить по окончании работ. Они предназначены для защиты направляющих от атмосферных осадков.

Изготовление каретки

С помощью тележек основная нагрузка переносится со створок на фундамент. Благодаря этим составляющим профиль с рамой может передвигаться вдоль проема. На каждой коробке имеется по 8 роликов. Конечно же, заводские тележки гораздо прочнее самодельных. Но при правильном самостоятельном изготовлении детали могут проработать долгое время. Материалы, требуемые для изготовления роликовой каретки:

  1. Изготовить ролики можно из подшипников. Вполне подойдут приспособления из генератора автомобиля Жигули. Диаметр по внутренней части может варьироваться от 14 до 40 мм. Такие размеры оптимальны для осуществления свободного движения подшипника по трубе.
  2. В качестве осей кареток используют шпильки М18. Детали нужно разрезать болгаркой на части требуемых размеров.
  3. Необходимо подготовить пластину из стали, толщина которой должна быть не менее 8 мм. Из нее будет сделано основание каретки. Более тонкий металл не рекомендуется использовать в силу того, что деталь может не выдержать нагрузок. При отсутствии такого материала можно использовать более тонкие пластины, которые необходимо соединить.


Изготовление каретки является довольно простой задачей. Сначала нужно нанести разметку на пластины и срезать излишки с помощью болгарки. Затем пошагово выполнять следующие действия:

  1. Высверлить дырки для подшипников. Если используется тонкий металл, тогда пластины необходимо соединить с помощью сварки, а швы зачистить.
  2. Полученные отверстия должны по размеру совпадать по диаметру с осями подшипников.
  3. Проверить совпадение отверстий с осями, обрезать пластину до требуемых размеров.
  4. Разместить на осях шайбы, а затем подшипники. Последние надежно зафиксировать.
  5. Подшипники непременно следует обработать смазочными материалами. Взять цилиндры из металла, у которых толщина стенок не менее 5 мм. Если ворота тяжелые, толщина детали должна быть не менее 1 сантиметра.

Затем взять 2 подшипника, диаметр которых будет совпадать с цилиндром, и установить их. Чтобы предотвратить выпадение деталей, по краям нужно выполнить сварной шов.

Разместить внутри круглый прут, зафиксировав края с помощью сварки. Кроме этого, нужно приварить к пруту трапециевидные пластины, которые затем скрепить металлическим квадратом.

Не забываем действовать строго по инструкции

Требуемые материалы

Перед производством ворот требуется подготовить материалы и нужные инструменты. Следует в точности соблюдать пошаговую инструкцию. Процесс изготовления роликовых ворот не является очень сложным. Когда металлические ролики для ворот с подшипниками готовы, можно начинать готовить материалы для рам и створок. Чтобы создать конструкцию, необходимы:

  • трубы для опоры;
  • ролики с подшипниками;
  • уголки из стали;
  • направляющая балка;
  • лопата;
  • сверла;
  • металлопрофиль;
  • стальной профиль;
  • гаечный ключ;
  • компоненты для изготовления раствора;
  • электрическая дрель;
  • электропривод;
  • сварочный аппарат.

Когда все перечисленные материалы будут готовы, можно приступать к изготовлению конструкции откатных ворот.

Пошаговая инструкция

Работа по изготовлению откатных ворот состоит из нескольких фаз, которые необходимо выполнять последовательно.

Первоначальная стадия

Прежде чем устанавливать откатные ворота, необходимо вырыть два котлована диаметром 50 см и глубиной не менее 1,5 м. Полученные углубления затем будут заливаться фундаментом для ворот. Основную разметку нужно осуществить заранее. Она должна быть составлена с учетом предполагаемых нагрузок, которые будут осуществляться на ролики со стороны створок. Поэтапная инструкция по монтажу откатных ворот:

  1. Первым делом необходимо установить трубы для опоры. Чтобы проверить вертикаль, следует использовать уровень. Ямы засыпать щебнем. Трубы опоры желательно соединить. Для этих целей оптимально использовать металлические опоры, стыки которых впоследствии заварить.
  2. Замесить раствор, в котором соотношение песка и цемента — 3 к 1. Объем жидкости — 25% от общего веса сыпучих компонентов.
  3. Полученный состав залить в ямы. Время полного застывания фундамента составляет 7 дней. За это время можно создать полотно ворот.
  4. Начинать изготовление полотна необходимо с соединения уголков с профилем. Для этого детали нужно уложить в виде прямоугольника на ровной поверхности. Скорректировать элементы с помощью уровня, а затем сварить единую конструкцию. Для придания дополнительной жесткости рекомендуется добавить скрещенные профили.

Последующие фазы

После проведения манипуляций необходимо изготовить треугольник, который будет использоваться в качестве противовеса. Для этого подготовить металлопрофили, которые разложить на ровной поверхности, уровнем измерить углы и проварить конструкцию. Затем с помощью сварки скрепить полученный треугольник с основой створки. После этого нужно выполнить ряд действий:

  1. Приварить профнастил на каркас. Если нет желания использовать сварку, крепление материала можно произвести с помощью саморезов.
  2. Снизу приварить к основанию направляющую балку.
  3. На основании найти опорную пластину, к которой сваркой зафиксировать планки регулировки. Провести монтаж держателей роликов.

Конструкция, с помощью которой будет осуществляться движение ворот, готова. Теперь остается провести установку вспомогательных частей.

Завершающие этапы

Следующим шагом на пути изготовления ворот является монтаж уловителей на опорные столбы. Регулировочный ролик зафиксировать на кронштейне сверху, он будет выступать в роли ограничителя. Для установки этих деталей нужно использовать электродрель, с помощью которой делаются отверстия в опорах. Фиксирующие элементы ворот получаются в виде дюбелей. Для повышения надежности и прочности конструкции нужно использовать пластины из стали.

Затем можно приступать к изготовлению створки. Вставить полотно таким образом, чтобы ролики попадали в направляющую балку. После установки проверить горизонтальность полотна. При обнаружении неточностей нужно отрегулировать ролики. Для этого можно использовать гаечный ключ. После регулировки проверить движение створки.

Завершающим этапом монтажа является установка автоматики, с помощью которой будет осуществляться движение конструкции. Ее следует разместить на бетонном основании. Шестеренка должна попадать в соответствующие пазы.

Изготовить ворота своими руками достаточно сложно, но при большом желании вполне возможно. Готовая конструкция очень удобна в эксплуатации. Чтобы приспособление служило долго, на этапе строительства нужно подбирать качественные материалы.

Специально для вас:

ОТКАТНЫЕ ВОРОТА СВОИМИ РУКАМИ. ИНСТРУКЦИЯ.

1. С чего начать?

Основных определяющих параметров при изготовлении откатных ворот всего ДВА:
— размер (ширина) проема
— вес рамы ворот (с зашивкой)

В общем случае ДЛИНА каркаса ворот определяется следующим образом:
размер (ширина) проема + противовес 1/2 от размера (ширины) проема = общая длина каркаса ворот.
Например, при проеме 4м противовес ворот будет составлять 1/2 от 4 м (т.е. 2м), и общая длина каркаса сдвижных ворот составит 4+2 = 6м.

Стандартная ВЫСОТА каркаса откатных (раздвижных) ворот — 2м.

ВАЖНО! Учтите, что откатные ворота хорошо смотрятся, если их верхний край находится вровень или чуть ниже забора. При этом, при установке ворот на консольные ролики (с нижней балкой), расстояние от земли до нижнего края конструкции ворот будет не менее 10см. Плюс к каркасу ворот снизу будет приварена направляющая балка (по которой как раз и ходят ролики), которая тоже имеет определенную высоту (в общем случае 55-75мм, в зависимости от типа балки). Т.о. общее расстояние от земли до нижнего края рамы ворот составит 15-20см, в зависимости от высоты установки каркаса (рамы) и типоразмера направляющей.

Отсюда высчитываем высоту верхнего края ворот, ПРИМЕР:
— легкий каркас ворот 6000х2000мм (проем 4000х2000мм), зашитый профлистом
— снизу приваривается направляющая балка МИКРО высотой 55мм (ширина 60мм, толщина 3мм)
— ролики выставляются максимально близко к земле (высота от земли до нижнего края ролика — 100мм)
Т.о. получаем, что верхний край откатных ворот будет на высоте 100+55+2000 = 2155мм.

Каркас ворот

Оптимально каркас откатных (раздвижных) ворот должен быть одновременно:
— легким, чтобы создавать минимальную нагрузку на ролики и автоматику
— прочным, чтобы противостоять ветровым нагрузкам и не прогибаться под собственным весом

Отсюда:

— каркасы ЛЕГКИХ ворот (вес до 300кг) с проемом до 4м варятся из стальной проф. трубы 60х30х2 (или 50х25х2), с внутренним усилением («раскосинами») из проф. трубы 20х20х2 (или 40х20х2)

— каркасы откатных ворот СРЕДНЕГО размера (вес 300-500кг) с проемом 4-5м варятся из стальной проф. трубы 60х40х2 (или 60х30х2), с внутренним усилением («раскосинами») из проф. трубы 20х20х2 (или 40х20х2)

— каркасы ТЯЖЕЛЫХ откатных ворот (вес 500-800кг) с проемом до более 5м варятся из стальной проф. трубы 80х40х2 (или 60х40х2), с внутренним усилением («раскосинами») из проф. трубы 20х20х2 (или 40х20х2)

ВАЖНО! Очень часто откатные ворота зашивают профлистом (профнастилом), стандартная высота которого ровно 2м. Резать профлист при монтаже в «домашних» условиях — занятие трудное и неблагодарное. Поэтому мы рекомендуем при заказе или самостоятельном изготовлении рамы откатных ворот ПОД ПРОФЛИСТ сразу зафиксировать, что 2м — это ВНУТРЕННИЙ размер каркаса. В этом случае Вы просто вставите профлист внутрь каркаса без обрезания. Отсюда ВНЕШНИЕ габариты рамы ворот будут больше внутренних на толщину проф. трубы, которую Вы использовали при изготовлении каркаса.

Пример: каркас 6000х2060мм (проем 4000х2060мм) выполненный из проф.трубы 60х30х2, будет иметь внутренний размер под зашивку профлистом 3940х2000мм ровно, что позволит не обрезать профлист по высоте.

Противовес ворот

Стандартный противовес откатных ворот составляет 1/2 проема ворот и выполняется в виде прямоугольника (квадрата).
Противовес ПОЛНОСТЬЮ (включая внутренние «раскосины») выполняется из той же стальной профильной трубы, из которой сделана основная несущая рама каркаса: 60х30х2, 60х40х2 или 80х40х2.

Иногда противовес ставят облегченным, т.е.:
— выполняют его в виде «треугольника»
— делают его менее 1/2 проема ворот, т.е. 1/3 — 1/4 проема ворот.
В 99% случаев уменьшение противовеса не вызвано объективными причинами: люди просто «экономят металл».
Копеечная экономия часто выходит боком: противовес становится слишком легким, баланс ворот нарушается, ролики испытывают повышенные нагрузки, ворота «клюют» при закрывании. Все это приводит к ПРЕЖДЕВРЕМЕННОМУ ИЗНОСУ роликовых опор, которые приходится менять не раз в 10-15 лет, а раз в 1-2 года.

Поэтому, если нет ОБЪЕКТИВНОЙ НЕОБХОДИМОСТИ уменьшать противовес (в силу, допустим, отсутствия места для отката ворот), мы рекомендуем Вам сварить классический квадратный (прямоугольный) противовес в 1/2 проема ворот…..

……………………………………………………………………………………

ПОЛНОЕ ПОШАГОВОЕ РУКОВОДСТВО ПО УСТАНОВКЕ ОТКАТНЫХ ВОРОТ С ФОТОГРАФИЯМИ ВЫ БЕСПЛАТНО ПОЛУЧИТЕ НА ВАШУ ПОЧТУ!
……………………………………………………………………………………

ОСТАВЬТЕ ЗАЯВКУ, И МЫ ВЫШЛЕМ ВАМ ПОШАГОВУЮ ИНСТРУКЦИЮ С ПОДРОБНЕЙШИМ ОПИСАНИЕМ ПРОЦЕССА И ФОТОГРАФИЯМИ СОВЕРШЕННО БЕСПЛАТНО!

Откатные ворота своими руками: пошаговое руководство и схемы

Откатные ворота своими руками: с чего следует начать, каким образом выбрать комплектующие, какому следовать порядку действий, на что в первую очередь следует обратить внимание? Эта статья пригодится всем тем, кого интересует вопрос, как выполнить откатные (сдвижные) ворота своими руками, а также содержит чертежные схемы и инструкцию по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.

Откатные ворота — это очень востребованный и самый удобный тип ворот. Название обусловлено в соответствии с особенностями конструкции – они откатываются по сторонам и перемещаются вдоль забора. В последние десять лет откатные ворота стали невероятно популярны. Данной популярности способствовала разработка новой, улучшенной конструкции – ворота стали более демократичны в цене, избавились от верхней направляющей и больше не требуют обслуживания.





Эта статья описывает наиболее логичный и оптимальный порядок производства и установки ворот откатных своими руками, кроме того в ней присутствуют чертежные конструкции для сварщика.

Чтобы самостоятельно изготовить раму откатных ворот и выполнить ее монтаж, помимо одного желания необходимо иметь сварочный аппарат (инвертор), а также иметь навык сварочных работ. Кроме того, потребуется инструмент для зачистки швов и резке металла. Потребуется площадка с относительно ровной поверхностью, чтобы на ней организовать некое подобие стапеля для сборки полотна ворот.

Работы разделим на пять частей: замер, работы с фундаментом, изготовление рамы , установка конструкции и отделка полотна, установка привода и сопутствующих устройств.
Прежде чем приступать к работам необходимо четко понимать, как именно откатные ворота работают.



Рассмотрим схему откатных ворот, на которой нарисованы все основные узлы:



Полотно ворот изготовлено из профильных труб и по длине примерно в 1,5 шире, чем проем. Его можно условно разбить на две конструктивные части: основную, которая заслоняет собой проем и в последующем подлежит отделке (например профнастилом, деревом) и консольную, необходимость которой определена особенностями конструкции. К нижнему краю рамы полотна, прорезью вниз, приварена направляющая 3. Благодаря ей сдвижные ворота движутся по роликовым кареткам 5, которые располагаются внутри. Добросовестные мастера и предусмотрительные хозяева всегда используют для крепления кареток регулировочные подставки 4. Они дают возможность отрегулировать конструкцию в двух плоскостях. Перекрывая проем, откатные ворота паруются концевым роликом 2 на нижнюю ловушку 1. за верхний угол их придерживает верхняя роликовая ловушка 8, снимая ветровую нагрузку. Для этого же нужен и кронштейн с роликами от боковых качений 7. От попадания снега и опавших листьев направляющую защищает специальная заглушка 6

Этап первый. Замер и проектирование откатных (сдвижных) ворот своими руками


Для правильного расчета длины конструкции нужно произвести замер исходных данных.Полотно ворот может быть произведено для имеющегося проема или может проектироваться одновременно с забором. Предположим, что забор уже установлен и у нас есть проем, который необходимо закрыть. Проем ограничен столбами.



Для проектирования ворот нужны размеры:

  1. ширина проема
  2. предполагаемая высота установленной конструкции — от уровня готового дорожного покрытия
  3. направление отката полотна и длина места для отката.

Полотно способно откатываться влево или вправо от проема. Направление движения определяется при взгляде со двора. Для отката необходимо свободное места вдоль забора = ширина х1,5. Как правило, высота ворот ниже забора примерно на 10-15 см. Столб проема, за который откатывается полотно ворот должен быть выше ворот минимум на 5 см.для установки кронштейна от боковых качений 7. Полотно ворот, отъезжая, «прячется» за забором. Общая высота ворот — это высота полотна с направляющей + высота зазора под воротами.

Высота просвета зависит от уровня закладки монтажной плиты(швеллера)и от высоты роликовых опор, которые применены в конструкции. Если монтажная плита установлена в один уровень с покрытием дороги, а сдвижные ворота собраны на системе РОЛТЭК Микро, РОЛТЭК ЭКО или ДАЧА то просвет составит от 8 до 10 сантиметров. Для зим средней полосы России такой зазор оптимален.

Если вы только проектируете будущий забор, ниже несколько советов, которые помогут сэкономить и упростить последующий монтаж.

При ширине проема до 5 метров Вы сможете значительно сэкономить на комплектующих, так как они делятся не только по возможной массе конструкции, но и по ширине возможного перекрываемого проема.

Калитка, встроенная в полотно, имеет много минусов: она уменьшает жесткость конструкции, не может быть оснащена электромеханическим замком, имеет высокий (около 20 см.) порог и травмоопасна. Если есть такая возможность — калитку разумнее делать отдельно стоящей. Это значительно безопаснее и удобней в использовании.

Для проема, ограниченного столбами из камня или кирпича нужно заранее предусмотреть в них закладные детали для установки верхней и нижней ловушек, и роликового кронштейна от ветровых нагрузок. Закладная — это пластина из металла с приваренной перпендикулярно арматурой. Арматура удерживает закладную деталь в бетоне.

Этап второй. Изготовление основания — фундамента

Существует несколько вариантов подготовки основания для откатных ворот своими руками.

1. Традиционный и наиболее затратный

В стороне для отката ворот, параллельно забору со стороны двора, надо вырыть траншею. Ее длинна- это 1/2 ширины проема (например, при проеме 4 метра длина ямы = 2 метра), ширина траншеи примерно 50 см. (если получится сделать уже — на качество это не повлияет, а бетон сэкономите), а глубина =1,7м. Чтобы избежать «перекоса сдвижных ворот» глубину траншеи делают ниже, чем уровень промерзания почвы.

В яму, параллельно забору, помещается монтажная плита. Она изготавливается из швеллера шириной 12-16 мм и длиной в половину ширины проема. Арматурная решетка будет удерживать швеллер в бетоне, она вяжется из арматуры диаметром 12-16 мм. В целях экономии можно заменить арматуру на ненужные обрезки металла (уголка, квадрата или проф. трубы)

Монтажная плита армировкой вниз помещается в яму. Условный «ноль» для конструкции ворот — это верхняя плоскость монтажной плиты. От ее положения зависит, какой будет минимальный зазор под полотном ворот Мы рекомендуем закладывать монтажную плиту в один уровень с дорожным покрытием — тогда Вы получите минимальный зазор 8 см. Монтажную плиту нужно заложить максимально близко к столбу забора.




Особое внимание нужно уделить параллельности продольной оси швеллера плиты и линии проема. Путь движения ворот будет проходить по центру швеллера. Швеллер должен быть заложен строго горизонтально.

2. Опорно-столбчатый фундамент



Опорно-столбчатый фундамент для ворот представляет собой два армированных столба из бетона, тело которых находится в грунте. Между собой столбы соединяются монтажной плитой, которая служит основанием для роликовых тележек. Садовым буром делаются две ямы глубиной 1,7 -2 м. и диаметром от 20 до 35см. Расстояние между сваями должно быть на 20-30 см. меньше ширины проема. Отверстия под сваи нужно пробурить близко к забору. Ямы армируются и в них устанавливаются закладные (пластина из металла с приваренной вниз арматурой). Конструкция бетонируется. Уровень верхней площадки закладной должен совпадать с уровнем дорожного покрытия. Когда бетон наберет начальную прочность, можно приварить монтажную плиту и приступать к установке полотна. Ось монтажной плиты должна повторять путь движения полотна будущих ворот. Плоскость плиты нужно расположить горизонтально.

3. Фундамент на винтовых сваях

Практика установки ворот на винтовые сваи в России новая и отзывов длительного использования ворот, установленных так, не получено. Заказчики, которым были установлены ворота на сваях отзываются о них положительно.

Большим плюсом такого основания является низкая цена и возможность сделать работы за один день, но чтобы вкрутить сваю нужно или приложить серьезные усилия и сноровку, или использовать дорогостоящую технику.

Подготовка электропроводки для установки автоматики

Для ворот, открывать которые в дальнейшем будут автоматически, на этапе закладки фундамента нужно заложить электропроводку.



Закладку проводки в грунте и фундаменте нужно производить в стальных или ПНД трубах. Используемые трубы должны быть целыми по длине. Перед закладкой трубы нужно внутрь нее пропустить проволоку, чтобы потом легко протащить провода. Диаметр трубы внутри должен быть не менее 30 мм. Геометрия труб, швы и места изгибов не должны мешать свободному прохождению проводки. Глубина укладки труб зависит от грунта на месте проведения монтажных работ. Рекомендуемый тип кабеля для проводки — гибкий медный кабель ПВС.

Можно проложить кабель в ПНД трубы с внутренним диаметром 15 — 25 мм. В этом случае кабель в ПНД трубы следует заложить заранее. Чтобы избежать попадания воды, выходы электрических проводов нужно надежно загерметизировать. Можно использовать бронированный кабель.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот  различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации — система МАКС — способна выдерживать полотно, вес которого до  двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город — мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части — тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.



Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

  • труба профильная сечением 60*40 (можно также использовать трубу 60*30) — 3 трубы стандартной длины 6 м.
  • труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) — 5 труб стандартной длины 6 м.

Правильная конструкция створки — основа продолжительной работы ворот. Створка ворот должна быть жесткой,  при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Чертеж откатных ворот

Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению,  конструкцию рамы.

Чертеж рамы откатных самонесущих ворот на проем шириной  4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО



Чертеж узлов А, В



Спецификация материалов:

ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ  4000х2000 на несущей системе  МИКРО/ЭКО

УГЛЫ

ПРОФИЛЬ

ДЛИНА

КОЛ-ВО

1

90˚/90˚

МИКРО 6 / ЭКО 6

6 000 мм.

1 шт.

2

90˚/45˚

60х40

6 000 мм.

1 шт.

3

45˚/45˚

60х40

4 480 мм.

1 шт.

4

90˚/45˚

60х40

1 804 мм.

1 шт.

5

45˚/45˚

60х40

1 844 мм.

1 шт.

6

40˚/50˚

60х40

2 359 мм.

1 шт.

7

45˚/45˚

40х20

4 399 мм.

2 шт.

8

45˚/45˚

40х20

1 763 мм.

2 шт.

9

90˚/90˚

20х20

1 683 мм.

5 шт.

10

90˚/90˚

20х20

703 мм.

6 шт.

11

50˚/40˚

20х20

1 089 мм.

6 шт.

Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу — это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.

Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.

Сварочные швы нужно зачистить шлифовальной машинкой.

 Этап четвертый.  Установка конструкции и отделка полотна

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

 1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже





Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении «открыто» створка  не  освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

 Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.





Далее:

  • снимаем ворота с роликовых кареток
  • откручиваем роликовые каретки с подставок
  • по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
  • закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные  регулировки нужно производить в закрытом состоянии. В результате произведенных  регулировок полотно должно передвигаться без усилий
  • со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления



  • на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

  • Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.



  • Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.



Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Рама откатных ворот своими руками — комплекты откатных ворот

Изображение ниже
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав это самостоятельно! Эти раздвижные ворота были бы оценены в 5000 долларов, если бы их построила компания по производству ворот! Размер откатных ворот: 3000ммШх1800мм. Он был доставлен в Квинсклифф, штат Виктория.

В комплект входит
Инструкции, оцинкованная рама откатных ворот, направляющие, стойка и двигатель. 1 бесплатный звонок для обслуживания на месте, если это необходимо в районе Мельбурна, поэтому, если у вас возникнут проблемы при установке ворот, обязательно позвоните нам! Домашние мастера из разных штатов могут использовать наш номер 1300.

Монорельс поддерживает раздвижные ворота по гравийной дороге, и это может быть поставлено, если нет твердой поверхности, к которой можно было бы прикрепить раздвижные ворота, как показано выше! Монорельс стоит 112,00 долларов США

Вот готовый комплект откатных ворот своими руками, который один из наших клиентов закончил за выходные!
Электрические ворота

После:
Это фотографии готового проекта. Молодец Дэнни! У него был зазор между брусьями 10мм, проект получился отличный! Мы поставили раму откатных ворот, а также все стойки и роликовую опору.Это был полный комплект, и больше ничего не требовалось.
Дэнни также купил у нас панели для забора своими руками, и все они были покрыты порошковой краской Satin Black.
Отличная работа Дэнни!

Это не наклон, а угол наклона камеры
это меня обеспокоило !!!

Вид сзади откатных ворот, показывающий распорки.
Отличная работа, Джон!

До:
На фотографиях показаны ворота до того, как Дэнни прикрепил таймер к своему набору для раздвижных ворот, сделанному своими руками.
Раздвижные ворота Размер
2400 мм x 1800 мм
Комплект раздвижных ворот
3 стойки с порошковым покрытием

Дэнни не хотел покупать мотор для ворот, так как он был счастлив закрыть его вручную.

Как измерить комплект для раздвижных ворот Две верхние фотографии над
Ричард — доктор медицины в осветительной компании, и всего за 2 дня он прикрепил бревна и повысил ценность и безопасность своего дома.
Молодец Ричард !

Комплект откатных ворот с порошковым покрытием и рама ворот DIY.


На этих фотографиях частокол прикрепляется к раме для раздвижных ворот, сделанной своими руками, и мы абсолютно уверены, что она будет выглядеть фантастически! Отличная работа, Тони!

Комплекты компонентов откатных ворот

12/24 В постоянного тока

Нужен двигатель для раздвижных ворот своими руками

240 В
Низкое напряжение
На солнечной энергии

Электродвигатель для откатных ворот

Нужна рама для ворот своими руками

Рама для ворот своими руками

Собственное здание откатные ворота

Стальной столб — обрезка любой длины

Библиотеку ворот мы завершили

Откатные ворота своими руками
Вид спереди
Облицованы деревом Western Aust Jarrah, рама изготовлена ​​из оцинкованной стали.Эти ворота открываются и закрываются вручную.

Как построить подъездные ворота своими руками

Последнее обновление 1 марта 2021 г.

Вот как построить подъездные ворота с нуля. Мы рассмотрим несколько идей для разных типов ворот. Читать дальше!

Итак, у вашей собственности есть подъездная дорожка, окруженная забором, но въезд — это простой проход. А может, это уродливые ворота AF, которые хотите на дрова рубить? Пришло время сделать новые ворота своими руками.

В этой хорошо иллюстрированной статье (включая видео) мы рассмотрим несколько способов строительства подъездных ворот. От двустворчатых распашных ворот до откатных ворот на колесах. От ворот с простой защелкой до самодельных автоматических открывателей. Вы можете сделать свою подъездную дорожку настолько красивой, насколько захотите, или оставить ее такой же простой, как проект на выходные.

Давай, ворота не построятся!

Что внутри?

Как построить ворота подъездной дороги

Строительство подъездных ворот — это проект, требующий высоких навыков деревообработки.Так что, если вы собираетесь заниматься этим проектом, вам нужно отточить наши навыки. Мы не рекомендуем браться за такой проект, если вы только новичок.

Прежде чем приступить к распиловке древесины, необходимо с самого начала спланировать дизайн. Примите во внимание следующее:

  • Форма вашей подъездной дороги. Есть ли откосы, ямы или возвышенность? Примите во внимание препятствия, с которыми будут сталкиваться ворота при открытии и закрытии. Возможно, вам придется построить приподнятые ворота, чтобы их преодолеть.
  • Ширина ворот и расстояние между колоннами, а также их высота.
  • Необходимые материалы (порода дерева).

Какая древесина лучше всего подходит для подъездных ворот?

Используемая древесина должна быть достаточно прочной, чтобы выдерживать погодные условия, поскольку она будет использоваться на улице. Для этого подходят следующие породы дерева:

Строительство ворот

Другие материалы, которые вам понадобятся для проекта:

  • Оцинкованные металлические пластины / ленты для усиления.
  • Винты для дерева
  • Клей для дерева
  • Морилка / краска

Типичные ворота состоят из стоек, нижних, верхних и средних направляющих (см. План ниже). Вы начнете с их изготовления:

  • Отмерьте и вырежьте стойки, нижнюю, верхнюю и среднюю планки из выбранной вами древесины.
  • Соедините рамку с помощью столярного клея и шурупов.
  • Вырежьте доски и вставьте их в каркас. Закрепите их клеем и шурупами.
  • Усилить каркас, прикрепив к стыкам металлические оцинкованные пластины.
  • Добавьте металлические полосы по краям.
  • Установите ворота на столбы.

Мы более подробно рассмотрим различные этапы изготовления подъездных ворот, а также некоторые их типы.

Подъездная дорога для дома

Подъездная дорога является фундаментом для ворот. Без этого мы бы не говорили об этом проекте. Итак, давайте поговорим о том, что нужно делать самостоятельно.

Для успешного проекта подъездной дороги своими руками учтите свой бюджет, желаемую эстетику, форму, размеры, местные правила и условия обслуживания.

Гравий — самый дешевый материал для проекта подъездной дороги своими руками. Альтернатива гравию — бетон (как скоро вы сможете водить машину?), Асфальт и брусчатку.

Это дорогостоящий проект, потому что он включает в себя не только материалы (которых вам нужны буквально тонны), но и наем тяжелого оборудования с почасовой оплатой. Использование переработанных материалов (таких как битый асфальт или бетон) может снизить стоимость.

Идеи для подъездных ворот

Подъездные ворота бывают разных типов и стилей.Но главными критериями при выборе ворот являются материал и функция.

Подумайте об использовании классических колонн, чтобы сделать ваши подъездные ворота бастионом привлекательности и тонким намеком на то, что находится за их пределами. Каменные столбы улучшат внешний вид ваших подъездных ворот.

Викторианские завитки или деревенское дерево сделают ваши подъездные ворота произведением искусства.

Деревянные подъездные ворота

Деревянные подъездные ворота могут иметь металлические декоративные детали или арки. Кедр и красное дерево — лучшие материалы для деревянных подъездных ворот.Древесину можно окрасить, чтобы она соответствовала окружающему ландшафту.

Простые деревянные подъездные ворота в деревенском стиле будут отлично смотреться с фермерским хозяйством. Подъездные ворота из черного дерева — хороший выбор. Его можно совместить с пешеходным входом.

Планы деревянных ворот

На плане деревянных ворот, помимо прочего, будут указаны размер столбов, их глубина, расстояние между столбами и размер отверстий.

Классический план деревянных ворот Новой Англии добавит красивый акцент в ваш сад.

В планах деревянных ворот из массивной доски используется сверхпрочная фурнитура, которая придает воротам столь необходимую прочность.

Металлические ворота подъездной дороги

Более толстые заполняющие планки и более глубокие рамы придадут металлическим подъездным воротам прочный вид и долговечность.

Лучшие металлические подъездные ворота имеют откидные задвижки, открывающую / закрывающую защелку, регулируемые петли и отличную отделку.

Декоративные металлические ворота

Сделайте свой дом стильным с чудесными воротами из кованого железа. Это обеспечит вам безопасность, конфиденциальность и ограничит привлекательность.

Идеи забора для проезжей части

Самыми популярными ограждениями для проездов являются деревянные и металлические заборы.Эти материалы тоже можно комбинировать. Например, у вас может быть металлический забор с деревянными рейками.

Но есть и более современные варианты. Вы можете сделать забор на подъездной дорожке, используя стекловолокно или традиционные доски 2 × 4. Следует выбирать материал, соответствующий местным строительным нормам.

Сделайте свое ограждение уникальным, используя сочетание белого бетона и черных горизонтальных стальных реек.

Заборы в деревенском стиле — одна из самых модных идей забора для проезжей части. Во многих местах максимальная высота ограждения проезжей части составляет 3 фута.

Установка ворот

Установка ворот — важная часть процесса. Вам нужно уделять столько же внимания, сколько и при постройке настоящих ворот. Установка ворот может занять от 2 до 6 часов. Это зависит от вашего уровня подготовки и сложности работы.

Перед установкой ворот необходимо спланировать и выбрать ворота. Вы должны спланировать тип и размер ворот для вашего подъездного пути. Планирование — ключ к успеху.

Вот как вкратце проходит установка:

  1. Выровняйте ворота (если они двустворчатые).Укрепите их деревянными досками, покрывающими их обоих. Используйте зажимы для фиксации. Они должны оставаться выровненными до тех пор, пока вы не установите их полностью. Таким образом вы убедитесь, что они правильно выровнены, когда они полностью функциональны.
  2. Установите петли на стойки на необходимой высоте.
  3. Выровняйте ворота на нужную высоту и закрепите их на петлях.
  4. Закрепите петли на воротах и ​​снимите зажимы.

Фурнитура для ворот

Ворота не завершаются до тех пор, пока не будет установлено оборудование (защелки, отводные стержни).Вот возможные дополнения, которые могут вам понадобиться:

  • Простая защелка для удержания ворот в закрытом состоянии.
  • Деревянная полоса, предотвращающая заворачивание двустворчатых ворот.
  • Стержень для запирания ворот в землю.
  • Защелка, удерживающая дверь открытой.
  • Замки ворот.
  • Оборудование для автоматических ворот.
  • Оборудование для домашней безопасности.

Инструменты и материалы, необходимые для установки ворот, включают, среди прочего, шурупы по бетону, угловую шлифовальную машину и дрель.Подготовка площадки — важная часть установки ворот.

Типы ворот

Как построить двойные распашные ворота

Двойные распашные ворота немного отличаются от обычных ворот. По сути, для постройки самих ворот требуется всего лишь вдвое больше работы. Однако есть некоторые важные ключевые аспекты, о которых следует знать:

  • Тщательные измерения и выравнивание необходимы, чтобы гарантировать, что каждая качающаяся калитка равномерно встречается в середине шлюза.
  • Стойки ворот должны быть прочно установлены, чтобы выдерживать вес двойных ворот.
  • Ворота должны быть подходящего размера для проема.

Ворота для забора на проезжей части

Вы можете считать эти ворота самыми простыми в строительстве, поскольку они не обязательно должны быть чем-то особенным. Все, что вам нужно, это вход через забор, который может быть его продолжением.

Для ностальгического образа рассмотрите возможность использования белых ворот для забора подъездной дорожки. Это настолько винтажно, насколько это возможно.

Кедровые ворота для забора — идеальный вход в ваш дом. Это произведет отличное первое впечатление о вашем доме.

Средняя стоимость установки ворот для забора проезжей части составляет от 14 до 50 долларов за погонный фут. Общая стоимость проекта будет зависеть от используемых материалов и надстроек ворот.

Как построить откатные ворота

Главное преимущество откатных ворот в том, что вы можете сделать их настолько широкими, насколько вам нужно. Для ворот не требуется дополнительное пространство или опора, как в случае с распашными воротами.

Панели ворот должны быть изготовлены из алюминия или предварительно оцинкованной стали. Вы можете резать алюминий с помощью пилы с алюминиевым лезвием.Для резки стали вам понадобится угловая шлифовальная машина.

Вы можете совместить верхнюю линию ограждения с ограждением или наверху ворот.

Ворота должны находиться на высоте около 50 мм от земли. Колеса ворот и направляющая будут установлены в нижнюю направляющую.

Ключ к созданию ворот такой ширины — убедиться, что они не провисают. Поэтому важно обеспечить усиление всех стыков каркаса.

Основные инструменты и материалы, необходимые для проекта, включают петли, винты, лобзик, торцовочную пилу, электродрель и отвертку.

Для деревянных ворот необходим каркас с четырех сторон. Рама должна быть примерно на дюйм меньше проема ворот.

Сборка ворот включает в себя обрезку частей рамы по размеру, привинчивание верхней и нижней доски и установку досок.

Это включает в себя проектирование верхней части ворот, установку петель, прикрепление ворот к забору, установку гравитационной защелки и герметизацию дерева.

Как построить крепкие деревянные ворота

Чтобы построить крепкие деревянные ворота, вы должны убедиться, что забор может поддерживать ворота.Ворота не должны быть больше 4 дюймов в ширину. Если он шире, вам нужно построить две ворота, которые будут встречаться посередине (двустворчатые ворота).

Для крепких ворот нужен прочный якорь. Вы должны закрепить стойки таким образом, чтобы они не покачивались под тяжестью груза.

Прочный крепеж и прочные соединения сделают ворота прочными. Следует использовать материалы, устойчивые к гниению и коррозии.

Как построить откатные ворота

Откатные ворота — это упрощенная версия откатных ворот.Любые ворота можно превратить в откатные, добавив внизу колеса и установив рейку.

Разложите деревянные части, которые составляют макет ворот. Переверните ворота вверх дном и прикрепите два катящихся колеса. Прикрепите калитку к столбу с помощью двух петель.

Самодельный открывалка для ворот

Вам не нужно покупать дорогое устройство для открывания ворот с поддержкой Wi-Fi. Вы можете построить самодельный открыватель ворот менее чем за 50 долларов.

Вы можете приспособить дешевый механизм открывания ворот гаража для управления воротами.Для привода открывателя ворот потребуется мотор.

FAQ

Как построить 20-футовые ворота подъездной дороги?

Для очень широких ворот используйте откатные ворота. Если для распашных ворот достаточно места, можно остановить свой выбор на металлических двустворчатых воротах.

Сколько стоит установка подъездных ворот?

Ручные ворота стоят в среднем 2500 долларов, электрические ворота обойдутся вам примерно в 7000 долларов. Стоимость будет выше или ниже в зависимости от вашего местоположения.

Увеличивают ли ворота стоимость недвижимости?

Это определенно увеличит стоимость вашей собственности.Вы можете ожидать увеличения примерно на 50 000 долларов.

Понравилась статья? Вот что вы можете прочитать дальше:

20 простых и красивых идей для самостоятельного изготовления заборов, которые вы можете построить за выходные

Подробнее

260 простых идей домашнего декора своими руками (учебные пособия)

Подробнее

104 простых идеи изголовья для самостоятельной сборки, которые можно реализовать с ограниченным бюджетом

Подробнее

40 простых идей DIY-скамейки для дома (с планами)

Подробнее

Комплект для раздвижных ворот DIY Внешнее колесо 60 мм | Комплект откатных ворот

Добро пожаловать на наш сайт.Если вы продолжаете просматривать и использовать этот веб-сайт, вы соглашаетесь соблюдать и соблюдать следующие условия использования, которые вместе с нашей политикой конфиденциальности регулируют отношения Tigerlink с вами в отношении этого веб-сайта. Если вы не согласны с какой-либо частью этих условий, пожалуйста, не используйте наш веб-сайт.

Условия продажи

Наши Положения и условия, включая нашу Политику конфиденциальности, определяют условия соглашения между вами и Tigerlink.Используя наш веб-сайт, вы безоговорочно принимаете настоящие Положения и условия, включая нашу Политику конфиденциальности, и соглашаетесь с тем, что использование нашего веб-сайта, включая любую покупку у нас товаров, регулируется этими условиями.

Настоящие Положения и условия не могут быть изменены без нашего письменного согласия. Мы можем время от времени обновлять эти Положения и условия, и текущая версия всегда будет отображаться на странице Положений и условий нашего веб-сайта. Мы рекомендуем вам прочитать эти Положения и условия, если у вас есть какие-либо вопросы.Если вы не согласны с настоящими Условиями, вы не должны использовать наш веб-сайт каким-либо образом.

Мы: Tigerlink наш адрес: 22-24 Beecher Street, Preston Victoria 3072, Australia

.

Вы: посетитель нашего сайта / наш клиент

1. Определения

В этом соглашении:

«Перевозчик» означает любое физическое или юридическое лицо, с которым мы заключили контракт для перевозки Товаров от нас к вам, будь то все или часть расстояния.

«Клиент» означает любое физическое лицо, которое в связи с настоящим соглашением действует в целях, выходящих за рамки его бизнеса.

«Наш веб-сайт» означает всю установку компьютерного оборудования и программного обеспечения, которая является или поддерживает наш веб-сайт.

«Товары» означает любые Товары, которые мы предлагаем для продажи на нашем Веб-сайте.

«Контент» означает любой материал в любой форме, опубликованный на Нашем веб-сайте нами или любой третьей стороной с нашего согласия.

Наш продукт

Мы стремимся обеспечить точное описание всех продуктов на нашем веб-сайте и полагаемся на информацию, предоставленную нам нашими поставщиками.К сожалению, в некоторых случаях наш веб-сайт может содержать ошибки, и мы оставляем за собой право исправлять любые ошибки или неточности в любое время, в том числе после того, как вы разместили заказ. В некоторых случаях продукты, которые мы предлагаем для продажи, изготавливаются вручную или из натуральных или органических материалов, и могут быть небольшие различия между изображением (изображениями) продукта и продуктом, который вы получаете. Это всегда будет указано в перечне отдельных продуктов. Мы стремимся к тому, чтобы отображались все цвета и экраны.Оттенок цвета от экрана к экрану не является ошибкой. Это будет классифицировано как изменение намерений, и возврат товаров в связи с изменением мнения будет производиться за счет покупателя.

В той степени, в которой это разрешено действующим законодательством, мы не гарантируем, что описания продуктов, цвета, информация или другой контент, доступный или предлагаемый на нашем веб-сайте, являются точными, полными, надежными, актуальными или безошибочными, а также не даем никаких гарантий в отношении стандарт или качество любой из продуктов, предлагаемых на нашем веб-сайте.

В редких случаях наши поставщики оказываются не в состоянии доставить нам продукцию, либо поставленная продукция не имеет надлежащего качества или изготовления. Мы оставляем за собой право удалять любые продукты с нашего веб-сайта в любое время и / или удалять или редактировать любые материалы или контент на нашем веб-сайте. Хотя мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, при которых мы приложим все усилия для обработки всех заказов, могут быть исключительные обстоятельства, которые означают, что нам может потребоваться отказаться от обработки заказа после того, как мы отправим вам подтверждение заказа, которое мы оставляем за собой право сделать в любое время по нашему собственному усмотрению.Мы не несем ответственности перед вами или любой другой третьей стороной по причине того, что мы удалили какой-либо продукт с нашего веб-сайта, независимо от того, был он продан или нет, удалив или отредактировав какие-либо материалы или содержимое на нашем веб-сайте, или за отказ обработать или принять заказ после того, как мы отправим вам подтверждение заказа.

Наш сайт регулярно обновляется

Мы стремимся регулярно обновлять наш веб-сайт и можем изменять его содержимое в любое время. В случае необходимости мы можем приостановить доступ к нашему веб-сайту или закрыть его на неопределенный срок.Мы будем прилагать разумные усилия для обеспечения того, чтобы наш веб-сайт содержал точную информацию и контент, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

Ошибки рекламы

Мы делаем все возможное, чтобы указывать точные и актуальные продукты, цены и всю другую информацию, время от времени могут возникать ошибки. Мы не несем ответственности за такие ошибки. Мы оставляем за собой право отказать в выполнении заказа на основании любого недоразумения, возникшего из-за таких типографских ошибок.

Телефон службы поддержки

Tigerlink предлагает бесплатные технические консультации по телефону с понедельника по пятницу с 9:00 до 17:00 и с 9:30 до 13:00 по субботам, чтобы помочь установщикам.

Ваш заказ

После того, как вы разместите свой заказ и мы обработаем ваш платеж, мы отправим вам подтверждение заказа по электронной почте. Это электронное письмо не гарантирует, что заказанные вами продукты доступны. Он представляет собой подтверждение того, что мы получили ваш заказ.Ваш заказ представляет собой предложение о покупке, которое мы принимаем, когда отправляем ваши продукты и отправляем вам электронное письмо, подтверждающее, что ваши продукты были отправлены. Как только это электронное письмо будет отправлено и товары будут переданы указанному перевозчику, договор между вами и нами будет завершен. Таким образом, договор купли-продажи заключен в Виктории, Австралия.

Если доставка заказа приведет к неприемлемо высокой стоимости перевозки для Tigerlink, мы оставляем за собой право связаться с вами, чтобы запросить дополнительную плату за доставку или отменить заказ до отправки.Если мы отменим ваш заказ в этих обстоятельствах, мы вернем вам полную стоимость.

В том маловероятном случае, если продукт будет недоступен, мы оставляем за собой право отменить ваш заказ до отправки. Мы свяжемся с вами по электронной почте как можно скорее, чтобы сообщить вам об этом. Вы можете выбрать зачисление в магазин на ваш счет или возврат стоимости недоступного продукта. Мы оставляем за собой право не принимать ваш заказ в случае, если мы не сможем получить разрешение на оплату, если мы подозреваем мошенническую деятельность или если вы не отвечаете критериям приемлемости, изложенным или иным образом предусмотренным в настоящих Условиях или наш сайт.Мы оставляем за собой право отказать в обработке или отказать в обслуживании кому-либо в любое время по нашему собственному усмотрению.

2. Наш договор с вами

Применяются следующие условия:

2.1 Насколько позволяет контекст, вам как посетителю нашего веб-сайта; и

2.2 В любом случае для вас как покупателя или потенциального покупателя наших товаров

2.3 Мы примем ваш заказ по электронной почте с подтверждением. Вот тогда и заключается наш контракт.

2.4 Время от времени мы можем изменять эти условия. К вам применяются условия, опубликованные на Нашем веб-сайте в день заказа Товаров.

2.5 К сожалению, мы не можем гарантировать, что Товары, рекламируемые на нашем сайте, доступны.

2.6 Если у нас нет на складе всех заказываемых вами Товаров, мы предложим вам альтернативные варианты. В этом случае вы можете:

2.6.1 Принимаю предлагаемые нами альтернативы;

2.6.2 Отменить полностью или частично свой заказ;

2.7 Если в будущем вы будете покупать у нас Товары по какой-либо договоренности, не связанной с оплатой через Наш веб-сайт, эти условия все равно будут применяться.

2.8 Если мы должны вам деньги в связи с вашей отменой, мы зачислим вашу кредитную или дебетовую карту в кратчайшие возможные сроки, но в любом случае не позднее, чем через 30 дней с даты отмены вашего заказа.

3. Ваш счет у нас

3.1. Вы соглашаетесь с тем, что предоставили и будете продолжать предоставлять точную, актуальную и полную информацию о себе.Эта информация нужна нам, чтобы предоставить вам товар.

3.2 Если вы используете веб-сайт, вы несете ответственность за сохранение конфиденциальности своей учетной записи и пароля и за предотвращение использования ваших компьютеров посторонними лицами.

3.3 Вы соглашаетесь принять на себя ответственность за все действия, которые происходят под вашей учетной записью с паролем. Вы должны немедленно сообщить нам, если считаете, что какой-то человек получил доступ к вашей учетной записи без вашего разрешения, а также войдите в свою учетную запись и измените свой пароль.

3.4 Мы оставляем за собой право отказать вам в доступе к нашему сайту.

4. Цена и оплата

4.1 Все цены могут быть изменены без предварительного уведомления. Цены, установленные или упомянутые в прайс-листах Поставщика, применимы ко всем заказам, полученным в указанную дату вступления в силу текущих прайс-листов или после нее, если иное не указано поставщиком в письменной форме.

4.2 Мы стараемся поддерживать актуальность и точность цен на нашем веб-сайте и в каталоге, но возможно, что цена могла увеличиться по сравнению с опубликованной.Если это произойдет, мы не отправим ваш заказ, пока вы не подтвердите, что хотите сделать заказ по новой цене. Мы будем прилагать разумные усилия для обеспечения того, чтобы наш веб-сайт содержал точную информацию и контент, однако мы оставляем за собой право обновлять наш веб-сайт, как только нам станет известно о неточности или ошибке.

4.3 Изменение цен. Мы прилагаем все усилия, чтобы всегда указывать точные и актуальные цены. Однако вы должны помнить, что цены могут быть изменены без предварительного уведомления.Мы оставляем за собой право изменять любые цены без предварительного уведомления.

4.4 Банковские расходы банка-получателя по платежам нам будут нести мы. Все остальные расходы, связанные с платежами в валюте, отличной от австралийских долларов, будете нести вы.

4.5. Любая информация, предоставленная нами в отношении обменных курсов, является приблизительной и может время от времени меняться.

4.6 Цены включают австралийский налог на товары и услуги. Если вы укажете адрес доставки, что вы проживаете за пределами Австралии, GST будет удержан в пункте оплаты.

4.7 Безопасность платежей. Мы используем стандартное шифрование, чтобы обеспечить безопасность вашей личной информации на протяжении всего процесса оплаты. Мы не храним информацию о вашей кредитной карте или банке постоянно. Мы не несем ответственности за любые убытки или убытки (прямые или косвенные), вызванные мошенничеством с использованием карты участника.

5. Доставка

Доставка осуществляется по всей Австралии почтой Австралии или любым назначенным нами курьером или курьером, назначенным заказчиком.

Australia Post eParcel или курьеры доставят товар по адресу, который вы указали в качестве «адреса доставки» в вашем заказе. В случае, если почтовая электронная посылка Австралии или курьеры прибывают в ваш офис или место жительства и никто не может принять вашу посылку (-ы), электронная посылка Австралии или курьеры оставят карточку с инструкциями по организации доставки. из почтового отделения или курьерской базы. Если вы дадите разрешение на выезд в помещение, вы несете ответственность за оставленный товар.

Мы прилагаем все усилия, чтобы доставить вашу посылку (-ы) в установленные сроки доставки, мы не можем гарантировать время доставки.

После доставки вы несете ответственность за название продукта и за все риски потери. Пожалуйста, немедленно проверьте состояние и содержимое доставленного продукта. По истечении 7 дней с момента доставки претензии в отношении недостающих или поврежденных предметов не принимаются.

Расчетное время доставки вашего продукта (ов)

Ваш заказ будет отправлен в кратчайшие сроки в течение 24 часов после подтверждения оплаты заказа, пожалуйста, позвольте 1–4 рабочих дня для большинства мест в Виктории, Новом Южном Уэльсе и Южной Африке и до 10 дней для других удаленных частей Австралии.

5.1 Доставка будет осуществляться почтой / курьерской службой, указанной нами, по адресу, указанному в вашем заказе. Вы должны убедиться, что кто-то присутствует, чтобы принять доставку.

5.2 Если мы не сможем доставить ваш заказ, мы уведомим вас, чтобы попытаться назначить альтернативную дату доставки, удобную для вас. Если нам не удалось связаться с вами по прошествии 10 дней с момента первой попытки доставки, мы отменим ваш заказ и вернем деньги, уплаченные за товар. Мы сохраняем все начисленные нами расходы за доставку.

5.3 Если мы сами не сможем доставить ваши Товары в течение 20 дней с даты вашего заказа, мы уведомим вас по электронной почте, чтобы договориться о более поздней дате доставки и предоставить вам возможность отменить ваш заказ.

5.4 Мы можем доставить Товары в рассрочку, если не все они доступны для доставки одновременно.

5.5 Товары отправляются почтой. Мы отправим вам сообщение по электронной почте, чтобы сообщить, когда мы отправим ваш заказ.

6.Отмена заказа

6.1 Вы можете отменить свой заказ в любое время до его отправки.

6.2 Подробная информация о нашем послепродажном обслуживании и гарантиях, если они указаны на нашем веб-сайте / в нашем каталоге.

6.3 Если вы отмените заказ до того, как мы отправим Товар, мы вернем вам стоимость Товара и стоимость доставки, если таковая имеется, 15%.

6.4 Если вы отмените заказ после того, как мы отправили товар, мы вернем только стоимость товара.

6.5 Возможность отмены заказа недоступна, если Товаров:

6.6 Если вы отмените свой заказ после того, как мы отправили Товары, вы должны вернуть их нам в течение 7 дней в том состоянии, в котором вы их получили. Мы не можем вернуть вам деньги, если Товар был использован, изношен или поврежден.

6.7 Вы несете ответственность за их возврат.

6.8 Чтобы помочь нам идентифицировать ваши Товары при получении, мы просим вас позвонить по телефону 03 9480 1210, чтобы указать ссылку на возврат под нашим адресом / этикеткой для возврата.

6.9 Если вы не вернете товар в течение 7 дней, мы имеем право организовать его вывоз. Если мы это сделаем, мы будем надеяться, что вы возместите нам стоимость взыскания.

6.10 Мы вернем вам деньги в течение 30 дней.

7. Иностранные налоги, пошлины и ограничения на импорт

7.1 Если вы находитесь за пределами Австралии, мы не знаем и не несем ответственности за законы вашей страны.

7.2 Вы несете ответственность за покупку Товаров, которые вы можете ввозить на законных основаниях, и за уплату импортных пошлин и налогов любого вида, взимаемых в вашей стране.

8. Товар возвращен

8.1 Если вы передумаете или ваш заказ окажется неправильным, вы можете вернуть его нам в течение 7 дней с даты получения. Вы должны отправить запрос на возврат по электронной почте на странице «Свяжитесь с нами». Кроме того, вы можете связаться с нами, указав свое имя и номер заказа, а также посоветовать следующий шаг нашей команде по обслуживанию клиентов. Вы несете ответственность за расходы по возврату товаров.

Возвращаемые товары должны быть в новом состоянии. Это означает, что вы не использовали, не повредили, не стирали и не стирали какие-либо предметы.По возможности возвращайте товары в оригинальной упаковке.

После того, как мы получим ваш товар и подтвердим, что он «как новый», мы вернем вам деньги за вычетом 20% комиссии за пополнение запасов или кредит магазина от покупной цены за вычетом первоначальной платы за доставку. Если вы приобрели товар с использованием предложения о платной доставке и вернули его, потому что передумали, мы вычтем из вашего возмещения фактическую стоимость доставки. Если мы не можем быть удовлетворены тем, что вы приобрели продукт у нас, мы не примем его к возврату.

8.2 Наша самая важная задача — обеспечить вам полное удовлетворение. Мы всегда будем стремиться к достижению этой цели. Однако мы признаем, что ошибки случаются время от времени. Этот абзац описывает такую ​​возможность. Если вы не полностью удовлетворены продуктом, сообщите нам при первой возможности:

8.2.1 В чем именно заключается ошибка?

8.2.2 Дата, если применимо, когда неисправность стала очевидной;

8.2.3 Когда и как вы обнаружили неисправность;

8.2.4 Как неисправность повлияла на использование вами Товаров;

8.3 Для этого необходимо следовать приведенным ниже инструкциям. Эти положения применяются в том случае, если вы возвращаете нам Товары, потому что вы говорите, что они неисправны:

8.3.1 Вы должны сообщить нам по электронной почте на адрес [email protected] или письмом на наш наземный адрес, указанный в верхней части этого соглашения, о том, что вы хотите вернуть товар, указав, какие именно товары и когда были приобретены, и указание полной информации о дефекте или другой причине возврата.Затем мы отправим уведомление о возврате. Если вы отправляете нам товары без уведомления о возврате, мы не сможем определить достаточную информацию, чтобы мы могли рассмотреть вашу жалобу.

8.3.2 Товар должен быть возвращен нам, как только будет обнаружен какой-либо дефект.

8.3.3 По возможности, Товар должен быть возвращен:

8.3.4 с товарами и всей упаковкой, насколько это возможно, в их первоначальном состоянии;

8.3.5 Надежно завернутый;

8.3.6 Включая наш накладной;

8.3.7 на ваш страх и риск и за ваши деньги. Или

Порядок возврата Товара изложен на нашем сайте. Если вы не выполните эту процедуру, мы не сможем идентифицировать вас как отправителя товара.

8.4 Неприемлемый возврат продукта. Мы рекомендуем покупателям внимательно выбирать перед покупкой, поскольку возврат невозможен, если покупатель просто недоволен своей покупкой или передумал.

9.Заявление об ограничении ответственности

9.1 Мы или наши поставщики Контента можем вносить улучшения или изменения в наш Веб-сайт, Контент или любой из Товаров в любое время и без предварительного уведомления.

9.2 Сообщаем, что Контент может содержать технические неточности или типографские ошибки. Это неизбежно на любом большом веб-сайте. Будем признательны, если вы незамедлительно доведете до нашего сведения все, что найдете.

9.3 Мы не даем никаких гарантий и не делаем никаких заявлений, явных или подразумеваемых, в отношении:

9.3.1 Адекватность или соответствие Товаров вашим целям;

9.3.2 Правдивость любого Контента на Нашем Веб-сайте, опубликованного кем-либо, кроме нас;

9.3.3. Любая подразумеваемая гарантия или условие в отношении товарной пригодности или пригодности Товаров для целей, отличных от тех, для которых Товары обычно используются;

9.3.4 Совместимость нашего веб-сайта с вашим оборудованием, программным обеспечением или телекоммуникационными соединениями.

9.4 Наш веб-сайт содержит ссылки на другие веб-сайты, находящиеся вне нашей власти и контроля.Вы признаете и соглашаетесь с тем, что мы не несем никакой ответственности ни за Контент любого такого связанного веб-сайта, ни за какие-либо убытки или ущерб, возникшие в результате использования вами любого такого веб-сайта.

9.5 Мы не несем ответственности ни при каких обстоятельствах за особые, косвенные или косвенные убытки или любые убытки, возникшие в результате потери использования, потери данных или потери доходов или прибыли, будь то в результате действия контракта, небрежности или иным образом, возникших в результате или в связи с использованием вами нашего веб-сайта или покупкой Товаров.

9.6 В любом случае, в том числе в случае, если какое-либо условие, условие или обязательство с нашей стороны («Подразумеваемый срок») подразумевается в настоящих условиях по закону, наша ответственность ограничивается в максимальной степени, разрешенной законом, величиной приобретенные вами товары или услуги.

9.7 Вышеупомянутые два подпункта не применяются к иску о возмещении телесных повреждений.

10. Права на контент и интеллектуальную собственность

10.1 Мы будем защищать права интеллектуальной собственности в связи с нашими товарами и нашим веб-сайтом, включая авторские права на Контент, предоставленный нами или любым другим поставщиком контента (включая авторские права на: текст, графику, логотипы, значки, изображения, аудиоклипы). , цифровые загрузки, данные и программное обеспечение).

10.2 Мы также заявляем об авторских правах на дизайн и компиляцию всего Содержимого нашего веб-сайта. Право собственности, права собственности и остаются исключительной собственностью нас и / или другого поставщика контента. Мы будем строго защищать эти права во всех странах.

10.3 За исключением случаев, изложенных ниже, вы не можете копировать, изменять, публиковать, передавать, передавать или продавать, воспроизводить, создавать производные работы, распространять, выполнять, отображать или каким-либо образом использовать любой Контент, полностью или частично. часть.

10.4 Вы не можете использовать наше имя, логотипы, товарные знаки или любой другой Контент на любом вашем веб-сайте или веб-сайте любого другого лица.

10.5. В соответствии с другими условиями этого соглашения, вы можете загружать или копировать Контент только для вашего личного использования, при условии, что вы сохраняете все авторские права и другие уведомления, содержащиеся в нем. Вы не можете хранить в электронном виде значительную часть любого Контента.

11. Ваш электронный адрес

11.1 Вы заявляете, что любое имя пользователя или адрес электронной почты, выбранные вами, при использовании отдельно или в сочетании с доменным именем второго или третьего уровня, не нарушает прав какой-либо третьей стороны и не был выбран для какой-либо незаконной цели.

11.2. Вы признаете и соглашаетесь с тем, что, если мы считаем, что такой выбор нарушает права какой-либо третьей стороны или выбирается для какой-либо незаконной цели, мы можем немедленно приостановить такое использование такого имени или адреса электронной почты, и вы возместите нам ответственность за любые претензия или требование, возникающее в результате вашего выбора.

11.3 Вы признаете и соглашаетесь с тем, что мы не несем ответственности перед вами в случае, если суд или судебный орган требует или требует от нас воздержаться от использования или разрешения использования определенного доменного имени как части имени или адреса электронной почты. адрес.

12. Ваш материал

12.1 Если вы публикуете какой-либо Материал на Нашем веб-сайте, вы гарантируете, что владеете авторскими правами на него, и принимаете на себя все риски и ответственность за него. Вы предоставляете нам право редактировать, копировать, публиковать, распространять, переводить и иным образом использовать его на любом носителе и для любых целей.

12.2. Вы соглашаетесь с тем, что если вы публикуете какой-либо Материал на нашем веб-сайте, тем самым вы предоставляете нам неисключительное, безотзывное, бесплатное, бессрочное право использовать этот Материал любым способом, во всем мире и в любом месте. Средняя. Вы соглашаетесь отказаться от своего права называться автором и своего права возражать против оскорбительного обращения с вашим материалом.

12.3. Вы соглашаетесь выполнять все дальнейшие действия, необходимые для совершенствования любых из вышеупомянутых прав, предоставленных вами нам, включая оформление актов и документов, по нашему запросу.

12.4 Вы заявляете и гарантируете, что:

12.4.1 Вы владеете правами на все публикуемые вами Материалы;

12.4.2 Любой факт, указанный в вашем Материале, является точным;

13. Безопасность системы

13.1 Мы сделаем все возможное, чтобы наш веб-сайт оставался у вас постоянным, но иногда ваше использование может быть прервано.

13.2. Вы соглашаетесь с тем, что не будете и не позволите никому другому нарушать или пытаться нарушить какой-либо аспект безопасности нашего веб-сайта.

13.3 Вы не можете использовать какие-либо программные инструменты для извлечения данных с нашего веб-сайта.

13.4 Вы понимаете, что любое такое нарушение является незаконным во многих юрисдикциях и что любое нарушение закона может повлечь за собой уголовное преследование.

14. Политика допустимого использования

В качестве условия использования вами нашего веб-сайта вы соглашаетесь соблюдать это положение:

14.1 Вы не будете использовать или разрешать кому-либо использовать Веб-сайт для публикации или публикации иным образом:

14.1.1 Авторские работы;

14.1.2 Коммерческие аудио-, видео- или музыкальные файлы;

14.1.3 Любой Материал, нарушающий закон любой установленной юрисдикции;

14.1.4 Нелицензионное программное обеспечение;

14.1.5 Программное обеспечение, которое помогает или продвигает: эмуляторы, фишинг, взлом, взлом паролей, подделку IP;

14.1.6 Ссылки на любой из материалов, указанных в этом абзаце;

14.1.7 Порнографические материалы;

14.1.8 Любой Материал, пропагандирующий дискриминацию или враждебность к любому человеку по признаку пола, расы или цвета кожи.

14.2 Вы не будете использовать сервисы для рассылки спама. Спам включает, но не ограничивается:

14.2.1 Массовая отправка нежелательных сообщений или отправка нежелательных электронных писем, которые вызывают жалобы от получателей;

14.2.2 Отправка нежелательной почты;

14.2.3 Использование списков рассылки, которые включают людей, которые не дали специального разрешения на включение в такой процесс рассылки;

14.2.4 Чрезмерное и повторяющееся размещение сообщений не по теме в группах новостей;

14.2.5 Чрезмерная и повторяющаяся перекрестная рассылка;

14.2.6. Оскорбления по электронной почте другого пользователя Интернета, включая, помимо прочего, передачу любых угрожающих, клеветнических или непристойных материалов или материалов любого характера, которые могут быть сочтены оскорбительными;

14.2.7. Отправка сообщений или материалов, неприемлемых по возрасту, лицам младше 18 лет.

15 Возмещение

Вы соглашаетесь освободить нас от любых претензий или требований, включая разумные гонорары юриста, предъявленных любой третьей стороной в связи с использованием вами Нашего веб-сайта, размещением вами каких-либо Материалов или нарушением вами прав, или возникших каким-либо образом в результате использования вами Нашего веб-сайта, или любым другим лицом, использующим ваш компьютер, любой интеллектуальной собственности или других прав любого лица.

16.Прочие положения

16.1 Когда мы общаемся с вами, мы делаем это по электронной почте. Вы соглашаетесь с тем, что сообщения по электронной почте имеют обязательную силу по договору так же, как и правильно подписанные и датированные бумаги, отправленные по почте.

16.2 Если мы предоставляем вам товары или услуги бесплатно, то считается, что они (или они) предоставляются бесплатно и не связаны с какими-либо другими товарами или услугами, за которые взимается плата. Соответственно, у нас нет никаких договорных или иных обязательств в отношении обслуживания этих товаров.

16.3 Ничто в этом соглашении или на нашем веб-сайте не дает какой-либо третьей стороне каких-либо преимуществ или обязательств.

16.4 Если какое-либо из этих условий в любое время будет признано юрисдикцией недействительным, недействительным или не имеющим исковой силы, и тогда оно будет рассматриваться как измененное или сокращенное, только в минимально необходимой степени, чтобы привести его в соответствие с законами этой юрисдикции и предотвратить его недействительность, и он будет обязательным в этой измененной или сокращенной форме. С учетом этого каждое положение должно толковаться как отделимое и никоим образом не влияет на какие-либо другие из этих условий.

16.5 Никакой отказ с нашей стороны при осуществлении любого права, полномочий или положения в этом соглашении не будет действовать как отказ от любого другого права или того же права в будущем; и никакая задержка в осуществлении каких-либо полномочий или прав не может быть истолкована как отказ.

16.6 В случае спора, возникающего из или в связи с этими условиями или любым контрактом между вами и нами, вы соглашаетесь попытаться урегулировать спор, добросовестно участвуя с нами в процессе посредничества до начала арбитража или судебный процесс.

16.7 Мы не несем ответственности за нарушение наших обязательств по причинам, не зависящим от нас, включая забастовки наших сотрудников.

16.8 Настоящее Соглашение регулируется и толкуется в соответствии с законодательством Австралии. Это соглашение не регулируется Конвенцией Организации Объединенных Наций о договорах международной купли-продажи товаров, применение которой настоящим прямо исключается.

(Отказ от ответственности: — Установщик несет ответственность за то, чтобы приобретенный элемент был пригоден для использования по назначению, чтобы он использовал его таким образом, для которого он был разработан, и в соответствии с любым действующим законодательством — мы не будем несет ответственность за любые травмы, повреждения или убытки, связанные с покупкой или использованием этого оборудования, какими бы причинами они ни были.)

Поврежденные предметы: К сожалению, несмотря на все наши усилия, предметы иногда повреждаются при транспортировке. Если вы заметили, что товар поврежден, когда он был доставлен вам, свяжитесь с нами в течение 2 дней с момента доставки, предоставив четкие цифровые фотографии, показывающие повреждения. Наша команда по работе с клиентами посоветует вам, что делать дальше.

Тип предлагаемого нами средства правовой защиты будет зависеть от обстоятельств. Мы можем организовать замену продукта (при наличии), предоставить вам частичное или полное возмещение суммы покупки или работать с вами, чтобы организовать ремонт продукта местным торговым представителем в вашем регионе.

Если мы потребуем, чтобы вы вернули нам товар, мы оплатим стоимость возврата.

Наше право: Мы оставляем за собой право отказать в возмещении в случаях, когда мы считаем, что повреждение продукта вызвано справедливым износом, неправильным использованием, несоблюдением инструкций производителя или непринятием разумных мер предосторожности.

Обмен: Пожалуйста, свяжитесь с нашей службой поддержки клиентов и сообщите номер вашего заказа и детали предмета, который вы хотите обменять. Запрос основан на наличии и не может быть гарантирован

Гарантия изготовления

В некоторых случаях на товары, предлагаемые для продажи на нашем веб-сайте, может распространяться отдельная гарантия производителя.Об этом будет сообщено на странице соответствующего продукта. В этом случае мы просим вас напрямую связаться с производителем. Если производитель не может вам помочь или вы недовольны решением проблемы, обратитесь к нам за помощью. Мы будем рады связаться с производителем для вас, но наша ответственность будет ограничена возмещением вашей покупной цены.

Дата обновления 20.03.2017

Как построить раздвижные ворота для звеньев цепи — America’s Fence Store

Установка решетчатых ворот на заборе — идеальный способ сделать вашу собственность более доступной, и это то, что вы можете сделать дома самостоятельно.Это практическое руководство от America’s Fence Store научит вас основам установки ворот для звеньев цепи.

Цель: Освоив этот урок, вы сможете успешно измерять и устанавливать калитки из цепных звеньев.

Оснащение: Набор головок, молоток, удлинители, уровень и плоскогубцы.

Ключевые вопросы:

  1. Как измерить ворота?
  2. Как установить консольные ворота?
  3. Как установить рулонные ворота?
  4. Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Как измерить ворота?

Убедитесь, что вы получаете более одного измерения для всех ворот.Следуя ровной плоскости, вам нужно будет измерить как верх, так и низ ворот. Не позволяйте ленте наклоняться или отклоняться от уровня во время измерения. Сохраняйте размеры с точностью до + 1/8 дюйма. Вы часто обнаружите, что эти размеры отличаются. Как правило, при строительстве ворот используется меньший размер. Четко изложите эту информацию в своей работе вскоре после установки сообщений.

Рулонные ворота: Измерьте расстояние изнутри внутрь столбов ворот и изнутри внутрь соседних столбов линии, которые будут поддерживать ворота в полностью открытом положении.Расстояние от внутренней до внутренней стороны линейной стойки не должно превышать 8 футов

.

Консольные ворота: Измерьте расстояние от внутренней до внутренней стороны защелок до первых ворот или роликовой стойки. Это будет столб ворот, ближайший к проему. Затем измерьте расстояние от внешней до внешней стороны ворот или стоек роликовых ворот. См. Иллюстрацию.

Как установить консольные ворота?

Консольные ворота должны быть установлены на ровной поверхности, чтобы ворота могли катиться в обоих направлениях без дополнительного гравитационного притяжения из-за веса ворот.Можно внести небольшие корректировки, чтобы учесть небольшой уклон, однако слишком большой уклон и ворота могут оказаться опасными при движении под уклон. Для установки консольных ворот:

  1. Установите два нижних консольных ролика так, чтобы ролики были направлены внутрь ограждения, а ткань — снаружи. Ролики должны находиться примерно на расстоянии 1 дюйма от земли. Поместите кусок рельса на два ролика. Установите уровень на направляющую и отрегулируйте ролики вверх или вниз так, чтобы направляющая была ровной.Кроме того, убедитесь, что ролики отрегулированы так, чтобы ворота не соскользнули в уклон из-за уклона. Затяните ролики.
  2. Установите два верхних консольных ролика так, чтобы ролики захватили ворота, когда они встали на место. Затяните ролики вручную.
  3. Установите заслонку на два нижних ролика. Поднимите ворота. В вертикальном положении наденьте два ролика на ворота. Когда ворота касаются обоих нижних роликов (сбалансированных между роликами), затяните два верхних ролика, оставив зазор ½ дюйма между роликами и верхней частью рамы ворот (направляющей или 2.5 ”труба). Затяните ролики.
  4. Прокатите ворота вперед и назад через проем. Если ворота заедают, возможно, вам придется поднять один из верхних роликов.
  5. Отрегулируйте ролики по мере необходимости так, чтобы вы держали ворота как можно ближе к земле, но не размещайте ролики ниже уровня земли или под землей. Зимой участки вокруг катков засыпаются снегом и промерзают.
  6. Не копайте траншею, чтобы ворота полностью открылись. Опять же зимой снег заморозит ворота на месте.
  7. После окончательной регулировки полностью затяните все ролики.
  8. Установите защелку в сборе. При установке привода ворот используйте большой V-образный приемник, который позволяет направлять ворота в приемник. При ручном управлении воротами используйте консольное запорное устройство, чтобы можно было установить замок.

Как установить рулонные ворота?

Рулонные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот и проемов с большим уклоном.Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:

  1. Убедитесь, что вы установили стойки, которые будут поддерживать гусеницу, по центру 8 дюймов, и использовали стойки не менее 2 ½ дюйма Sch 40.
  2. Рулонные ворота используют два колеса, установленные на задней вертикальной опоре ворот. Эти колеса движутся по колее, установленной по внутренней стороне забора.
  3. Установите универсальные кронштейны гусеницы в одном футе от нижней части ограждения и в одном футе от его верха.Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддержать 8-дюймовые рельсовые пути, необходимые для полного открытия ваших ворот, то есть для 20-ти проемов потребуется три длины рельсов (24 фута).
  4. Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8 ”Sch 40, обрежьте направляющую и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прилегает к кронштейнам, чтобы не образовался шов, из-за которого колеса могут застрять.После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
  5. Установите задние опорные колеса на заднюю вертикальную опору ворот от. Колеса будут находиться примерно в одном футе от верха и низа ворот. Колеса будут установлены на внешней стороне ворот, чтобы ездить по трассе. Затяните рукой.
  6. Установите двойное крепление колеса как можно дальше вперед на нижний горизонтальный элемент ворот.
  7. Поместив калитку в проем так, чтобы оба задних колеса гусеницы были наверху гусеницы, отрегулируйте задние колеса гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, так что вы не можете поднять ворота с рельсов, но направляющая не заедает во время движения по гусенице. Затяните колеса.
  8. Откатите ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем.При необходимости отрегулируйте.
  9. Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрываются, язычок на защелке защелкнулся, захватив раму ворот и позволив вам заблокировать защелку.
  10. Возможно, вам придется отрегулировать узел двойного колеса на раме так, чтобы затвор вошел в защелку.
  11. Надежно затяните все гайки и болты, чтобы избежать смещения в будущем.

Какие наиболее распространенные препятствия безопасности следует учитывать при установке ворот?

Подъем.Ворота всегда тяжелые, большие и неудобные. Обязательно используйте хорошую технику подъема, много рабочей силы или оборудования. Будучи неудобным, легко напрячь или скрутить спину.

Опасность падения. Ворота оказались реальной опасностью падения. Часто мы прислоняем ворота к проему при установке петель, легкий ветерок или неровности, и ворота обрушиваются на установщика, расположенного ниже. Всегда используйте эластичный шнур, цепь, веревку, чтобы привязать ворота к забору. При установке консольных ворот используйте эластичный шнур.Это позволит вам перемещать ворота внутрь роликов и от них, не снимая шнур.

Отрубы. У ворот есть движущиеся части. При регулировке ролика легко поймать палец в консольном ролике.

Моторизованные опасности. Моторизованные ворота обладают огромным потенциалом причинения вреда. Эти ворота привлекли внимание общественности, поскольку за последние годы число травм резко возросло. Следовательно, существует кодекс UL 325, который регулирует установку моторизованных ворот. При установке ворот легко защемить каток, между штангой и столбом или в проеме.Подробнее об этом позже.

© 2018 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

Консольные ворота против откатных ворот

(обновлено 4 сентября 2020 г.)

Так же, как квадрат — это особый вид прямоугольника, консольные ворота — это уникальный тип откатных ворот. Однако они отличаются от типичных ворот с колесами несколькими характерными и интересными особенностями.

Мы рассмотрим некоторые отличия ниже. Между тем, если у вас есть вопросы о рамах ворот, распашных воротах, рулонных воротах (и / или роликах), колесах с пазами, воротах из нержавеющей стали, консольных роликах, двойных гусеницах, направляющих роликах, ограждениях звеньев цепи, воротах для тяжелых условий эксплуатации, открыватели ворот, ворота безопасности, подъездные ворота или любые другие ворота, тогда, пожалуйста, свяжитесь с Pacific Fence & Wire сегодня! Мы всегда рады обсудить ваши варианты.

Мы работаем уже давно и уверены, что найдем идеальное решение для ограждения вашей собственности. Независимо от длины ворот, рельсовой системы, конструкции ворот и оборудования ворот, у нас есть инструменты и ноу-хау, чтобы сделать это правильно.

Роль колес

Одним из основных различий между консольными воротами и системами откатных ворот является расположение колес, которые помогают воротам двигаться. Консольные откатные ворота опираются и катятся на колесе по переднему нижнему краю ворот с направляющей, поддерживающей колеса на заднем крае.В отличие от них консольные ворота удерживаются над землей, перемещаясь с помощью роликов, проходящих по верхней и внутренней сторонам ограждения, с колесами, прикрепленными к вертикальному бетонному фундаменту.

Требования к пространству
Как правило, пространство, необходимое для размещения раздвижных ворот, соответствует ширине, которую они закрывают, с несколькими дополнительными ножками для доступа. Подъездная дорожка шириной 30 футов должна иметь 30 футов с одной стороны для хранения ворот и около трех футов для обеспечения маневренности вокруг рамы ворот.Консольные ворота должны быть примерно на 50 процентов шире своего пролета, чтобы уравновесить вес стоек подвески. (Размеры столбцов могут отличаться.)

Цена
Поскольку рамы откатных ворот не являются опорными стойками, они не требуют прочности и жесткости материала, необходимых для консольных ворот. Рамы для откатных ворот в целом меньше по размеру, поэтому они дешевле консольных ворот.

Performance
Откатные ворота имеют более простые и компактные механизмы управления, чем консольные ворота.В результате они легче катятся. Но контакт колеса с землей может сделать работу более шумной, чем консольные ворота.

Поскольку консольные колеса ворот отрываются от земли, этот стиль может охватывать более широкий диапазон местности, включая гравий, траву, блоки и неровные, наклонные или круто наклонные поверхности. Отсутствие контакта с землей также позволяет консольным воротам легко функционировать в снежных или обледенелых условиях.

Установка
Меньшие рамы откатных ворот облегчают подъем материалов, в то время как вес консольных ворот требует использования крана.Однако для откатных ворот могут потребоваться бетонные опоры или установка грунтовых путей на существующей подъездной дорожке. Консольные боковые стойки устанавливаются без нарушения работы привода, что упрощает и ускоряет эту часть установки.

Безопасность
Откатные ворота можно сдвинуть с пути, что делает их более уязвимыми для взломов как сверху, так и снизу. Консольные ворота не могут быть подняты и, как следствие, могут быть более полезными, если и когда безопасность является проблемой.

Откатные или консольные ворота: в поисках подходящего варианта

Если вы ищете ворота для жилых, небольших коммерческих или промышленных помещений и сталкиваетесь с некоторыми ограничениями по площади, то откатные ворота могут быть для вас правильным выбором.

Для участков с интенсивным движением и пересеченной местности на открытом воздухе — в местах, где установка наземного пути невозможна — или если вы сталкиваетесь с проблемами безопасности, консольные ворота являются лучшей альтернативой.

Установка консольных ворот на юго-западе Вашингтона

Обсудите с нашей командой Pacific Fence & Wire о наших высококачественных раздвижных и консольных воротах. Мы найдем решение, соответствующее вашим потребностям, с квалифицированной установкой для обеспечения надежной работы.

Pacific Fence & Wire Co. является семейной компанией. Мы — ваша компания по производству заборов в Орегоне, как и с 1921 года. Это означает, что на протяжении почти 100 лет мы обеспечиваем наших северо-западных соседей по Тихоокеанскому региону высококачественные материалы и высокое качество изготовления.

Мы нацелены на обслуживание клиентов, а наш компетентный и дружелюбный персонал всегда готов ответить на любые ваши вопросы. Мы также будем держать вас в курсе нашего прогресса, работая над тем, чтобы предоставить вам лучшие решения в области ограждений.

Хотя устанавливаемые нами ворота и заборы не всегда просты — у нас есть одна простая цель: убедиться, что наши клиенты удовлетворены каждым аспектом их взаимодействия с нами — с первого момента, когда вы связываетесь с Pacific Fence & Wire до время, когда вы сядете поудобнее, расслабитесь и насладитесь преимуществами профессионально установленного забора или ворот.

Позвоните нам сегодня! И не забудьте спросить обо всех наших вариантах ограждений для вашей конкретной собственности.

Откатные ворота своими руками Обзор и фотографии

Откатные ворота с одинарным или двойным разделением:
Горка ворота чаще всего используются в системах автоматизации коммерческих ворот.Однако откатные ворота — отличный выбор для жилых подъездных путей. автоматизация ворот, когда на сайте есть ограничения по размеру. эта статья обращается к типам ворот, компонентам ворот, фурнитуре ворот, установке подсказки и автоматика подъездных ворот.
Направляющие ролики и удлинители направляющих:
В качестве из названия следует, что направляющие ролики направляют ворота по их пути и держите ворота в вертикальном положении.Они сделаны из твердого пластика или резины. и доступны различной длины от 3 до 12 дюймов. Руководство ролики можно штабелировать для размещения ворот с высоким центральным дизайном. Магазин направляющих роликов

К раме ворот приварен удлинитель роликовой направляющей, ворота через узел роликовой направляющей. Это необходимо, потому что, в большинстве случаев узел ролика расположен на несколько дюймов дальше конец ворот.

Колеса с V-образной канавкой:
В Колесо с V-образной канавкой движется по гусенице, которая представляет собой кусок углового железа с угол, обращенный вверх. Эти колеса помещаются в «колесные ящики». Изображенная здесь колесная коробка имеет приваренный дополнительный плинтус. дно, чтобы ноги не переехали. Этот дополнительный плинтус не является обязательным, но рекомендуется.В этом случае дом владелец был осторожен о ее маленьких детях и добавили дополнительную меру безопасности. Колеса

с V-образной канавкой бывают разных марок; экономичный чугун, высококачественный пластик, нержавеющая сталь и холоднокатаная сталь. С эти колеса используются очень часто, поэтому стоит покупать диски премиум-класса. .A колесо из холоднокатаной стали премиум-класса с V-образной канавкой и герметичными подшипниками, как видно здесь, будет длиться весь срок службы ворот.

Место швартовки (улавливатель ворот):
В точка швартовки, также известная как «Улавливатель ворот», удерживает ворота на месте, когда они закрыты. Точки швартовки ворот могут быть изготовлены по индивидуальному заказу изготовлены или поставляются на заводе. Некоторые изделия заводского изготовления содержат нейлон. блоки, предотвращающие истирание отделки ворот.
Концевой упор:
Конец стопоры предотвращают съезд ворот с рельсов.Они сварены непосредственно на трассу, обычно на несколько дюймов от точки остановки. При нормальной работе ворота не должны касаться концевого упора. Они строго предохранительное устройство в случае неисправности оператора или если ворота толкаются другими средствами
Натяжитель цепи:
Цепь натяжители удерживают цепь натянутой. Цепь тянется по ходу использования.Натяжитель представляет собой болт с резьбой и двумя стопорными гайками. для регулировки. Важно, чтобы цепь оставила небольшой провал. Если он будет слишком тугим, это приведет к преждевременному разрушению промежуточных колес в Оператор. Натяжители расположены на каждом конце цепи.

Удлинитель цепи:
В В большинстве установок шиберных затворов цепь продета через привод.Плечо длиной около 24–28 дюймов приваривается к конец
Балки ранга:
Оценка балки настоятельно рекомендуются и должны использоваться на всех двухсторонних ворота и калитки с колоннами. Балка фиксирует столб или колонны вместе как одно целое, обеспечивая большую площадь поверхности для всей конструкции. Это предотвратит резкое оседание и публикацию или столбцы наклон.Он также поддерживает точное выравнивание створок ворот.
Оператор раздвижных ворот:
Вид Схема установки откатных ворот

Операторы откатных ворот чаще всего используются для коммерческих ворот системы автоматизации. Однако откатные ворота — отличный выбор. для автоматизации подъездных ворот жилых домов, когда на объекте есть ограничения. В общем, установка откатных ворот требует больше таланта и денег. чтобы получить право и должны пытаться делать только самодельные с хорошими механическими навыками.

Устройство открывания откатных ворот — хороший выбор, когда ворота находятся на крутых склонах. и вы не можете или не хотите открывать ворота наружу. Иногда нужно контролировать очень широкий вход, где распашные ворота были бы непрактичными. Если у вашего подъездного пути много из стороны в сторону на склоне следует учитывать оператора, имеющего тормозную систему.

Открывалки доступны с питанием от сети переменного тока, от аккумулятора и от солнечной батареи. модели.Доступны коммерческие единицы, которые могут управлять воротами. длиной до 40 футов и весом несколько тысяч фунтов

комплект для откатных ворот из дерева

Откатные ворота Электрические или ручные ворота и заборы UK

Откатные ворота любого размера изготавливаются вручную в Великобритании. Огромный ассортимент конструкций откатных ворот. Комплект откатных ворот с ручным или электрическим приводом для деревянных / деревянных ворот. 595,00 фунтов стерлингов.

Получить цену

Комплект раздвижных ворот — Amazon.co.uk

1–16 из 690 результатов для «Комплект раздвижных ворот»…

Получить цену

ДЕТАЛИ ЗАБОРА — ОТВАТНЫЕ ВОРОТА и ЧАСТИ — Материал ограды

Ролики раздвижных консольных ворот для квадратной рамы и квадратных столбов 3 и 4 дюйма. 199,99 долларов США. Выбрать опции · Комплект оборудования для откатных ворот — Коммерческий — Цепь …

Узнать цену

КОМПЛЕКТ для откатных ворот Art. 360 / KIT IBFM

КОМПЛЕКТ для откатных ворот изделия для стальных и откатных ворот.

Получить цену

Фурнитура для откатных ворот — Аксессуары для откатных ворот Замки с печаткой

Автоматизация ворот упрощена благодаря нашим напольным комплектам откатных ворот и проверенному оборудованию для консольных ворот, обеспечивающему безопасность и бесшумное открытие и закрытие…

Получить цену

Аппаратное обеспечение раздвижных ворот Направляющие ролики Улавливатели ворот V-образная канавка

Колеса для раздвижных ворот Колесные коробки Ворота V-образная направляющая Калибровочная дорожка V-образная канавка Комплект для раздвижных ворот DuraGate SGK-FLAT Только для ворот с плоским верхом DuraGate …

Получить цену

Gate Crafters Рама для раздвижных ворот с виниловой / деревянной планкой

Компания GateCrafters.com создала простой набор самодельных многоразмерных рам для откатных ворот из винила / дерева. Используйте виниловый / деревянный комплект одностворчатых ворот Gate Crafters для …

Получить цену

Pylex 11052 Heavy Duty Rolling Gate Kit Black 1 комплект

Включает все оборудование для 1 ворот.Цена / Комплект. Описание: Используется для строительства деревянных рулонных ворот для вашего забора или патио. Изготовлен из стали и является тяжелым …

Получить цену

Установка — скрытые колеса Деревянные раздвижные ворота — Pinterest

30 сентября 2019 — Раздвижные ворота — комплекты автоматизации для ворот предназначены для автоматического открытия и закрытия существующих ворот. Так что не забудьте просмотреть наши обширные …

Получить цену

DuraGates: универсальное решение для легких, средних и тяжелых

Фурнитура для раздвижных ворот с консольными воротами Comunello Gate — Duragates Система откатных ворот DuraGates может использоваться с любым материалом ворот, например из стали деревянный винил…

Получить цену

75 идей раздвижных ворот — Pinterest — Филиппины

Комплект для раздвижных ворот «Сделай сам» 862 Если бы компания установила их, это легко открывать тяжелые деревянные или стальные ворота, не провисая и не таща …

Получить цену

Nice Комплект высокоскоростных откатных ворот для ворот до… Rolling

Купите консольные комплекты ворот и профессиональную фурнитуру для откатных ворот в Rolling Center, Великобритания, в магазине Gray, отшлифованный WPC. Деревянная композитная доска для забора из пластика — CFB-S-Grey …

Получить цену

AdapTrack — Продукция Ameristar Fence

Комплект для переоборудования откатных ворот AdaptTrack от Ameristar превращает любые ворота или панель забора. Перестраиваемая панель ворот или забора может быть изготовлена ​​из декоративного дерева…

Получить цену

DIY Рама откатных ворот — Комплекты откатных ворот — Gates Plus

Набор откатных ворот DIY включает в себя направляющую для опорных колес рамы откатных ворот и, при необходимости, комплект низкого напряжения двигателя откатных ворот, который может питаться от 12 В до .. .

Получить цену

Как сделать раздвижные ворота BuildEazy Ворота для забора из дерева

Создайте свою собственную раму для раздвижных ворот, а затем добавьте наши компоненты, чтобы завершить свои собственные раздвижные ворота.

Узнать цену

Комплект откатных ворот Produits Pylex

Запирается на замок. Изготовлен из стали с порошковым покрытием, обеспечивающей отличную устойчивость к ржавчине. Дерево и балясины в комплект не входят. 11052 …

Получить цену

Наборы для самостоятельной сборки раздвижных ворот — Pinterest

Наборы для раздвижных ворот Häuser Дополнительные 5 компонентов, влияющих на эффективность лазерного удаления волос Да, даже небольшой деревянный шток для пикета на вашем заднем дворе имеет значение.

Получить цену

Комплекты ворот — Фурнитура для ворот — The Seven Trust

Результаты 1 — 24 из 28 Получите бесплатную доставку квалифицированных комплектов для ворот или купите онлайн-самовывоз в магазине сегодня в отделе оборудования.

Получить цену

Комплекты оборудования для раздвижных ворот — Магазин электрических ворот

Наши комплекты оборудования для раздвижных ворот, перечисленные ниже, включают все, что вам нужно для ручных откатных ворот. Добавьте к этому наши лучшие в отрасли комплекты раздвижной автоматизации …

Получить цену

Комплект для раздвижных ворот своими руками — Pinterest

Перед тем, как окрасить деревянное ограждение, вам нужно выбрать тип пятна, которое вы хотите нанести на него. Забор решать вам….

Получить цену

Комплект фурнитуры для откатных ворот Pylex, черный The Seven Trust

Фурнитура для сборки комплекта откатных ворот.Страна происхождения: CN-Китай; Тип двери: Карманная дверная фурнитура; Тип оборудования: Фреймворк; Материал: Дерево …

Узнать цену

Комплект фурнитуры для откатных ворот Pylex-11052 — The Seven Trust

В этот комплект входит все оборудование, необходимое для создания откатных ворот, которые идеально подходят для ограниченного пространства. устойчивость к ржавчине. Деревянные детали и балясины не включены.

Получить цену

AdapTrack от Ameristar Fence Products — Консольные ворота

13 января 2011 AdapTrack от Ameristar Fence Products — Комплект для переоборудования консольных ворот. Покрытия для деревянных заборов для консольных раздвижных ворот…

Получить цену

Комплект для ворот Ограждение и ворота на Seven Trusts.com

Найдите ограждение и ворота с комплектом для ворот в Seven Trust сегодня. Покупайте заборы, ворота и различные строительные материалы на сайте Seven Trusts.com. Пикеты деревянного забора.

Получить цену

Автоматические деревянные ворота и забор из кованого железа

Мгновенное онлайн-ценообразование Включенная доставка. 1 рейтинг лучших подъездных ворот и охранного ограждения. Наш металл с деревянными воротами и забором 100% американского производства…

Получить цену

Откатные ворота для ваших деревянных ворот

Кроме того, чем длиннее кусок дерева, тем больше вероятность «движения», поэтому деревянные откатные ворота, изготовленные таким образом, должны иметь более длительный срок службы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
