Установка откатных ворот: Установка откатных ворот своими руками

Содержание

Как установить откатные ворота — 10 ошибок. Инструкция и схема подключения автоматики.

Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

Любые раздвижные ворота, ни в какое сравнение не идут с этим устройством. А по техники безопасности, во много раз ему уступают.

Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной.

Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.



Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

  • глухое заполнение, типа филенки


Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4

Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой.

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.



Ошибка №5

Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6

Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.



Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.



Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.



Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7

Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8

Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.



Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.



Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9

Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.



Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10

Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Подключение привода откатных ворот

Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.

Для подключения привода автоматики ворот, вам потребуются следующие материалы:

  • концевые выключатели (механические или магнитные)


  • пульт дистанционного управления
  • 3-х жильный кабель питания марки ВВГ

Сечение подбирайте по расстоянию. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2

  • приемный и передающий инфракрасные датчики или фотоэлементы безопасности

Хороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.

Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.

Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.

  • сигнальная лампа + коаксиальный провод для антенны на ней

Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.

  • кабель для подключения фотоэлементов – МКШ 4*0,5мм2 и МКШ 2*0,5мм2
  • ключ кнопка + кабель для нее МКШ 2*0,5мм2

Первым делом, для прокладки кабеля питания 220В от щитовой в доме до места установки привода, выкапываете траншею 0,7м глубиной и 0,3м шириной.

Так как кабель у вас не бронированный, то закапывать его нужно в ПНД трубе. Не забудьте также про трубы, которые будут идти от привода к местам установки сигнальной лампы, кнопке ключа и фотоэлементам.

Чтобы не запутаться в проводах, их лучше заранее промаркировать. Главный кабель питания подписываете как “сеть”.

  • кабель на сигнальную лампу – “лампа”
  • коаксиальный провод для подключения антенны на лампе – “антенна”
  • кабель на ключ-кнопку – “ключ”
  • для фотоэлементов:

TX – передающий кабель МКШ (на дальнем столбике от привода)
RX – принимающий кабель МКШ (на ближней колонне от привода)

После укладки кабеля засыпаете все траншеи землей.

Переходим к электроприводу и подключению в нем всех проводников.

Подключение начинаем с кабеля питания 220В “сеть”. Зачищаете изоляцию и заводите жилы на плату управления с надписями: L-фаза, N-ноль, заземление.

На некоторых приводах эти клеммы расположены отдельно от платы.

Далее подключаете коаксиальный кабель на антенну для сигнальной лампы. Убираете верхний слой изоляции на 2-2,5мм, а экран отводите максимально назад.

Экран также должен подключаться. Поэтому его проволоки следует скрутить в один пучок и по возможности опрессовать маленькой гильзой.

Оголяете центральную жилу на 1-2мм и производите подключение:

  • центр – “ANT” антенна

Далее снимает изоляцию с кабеля питания сигнальной лампы, опрессовываете жилы наконечниками НШВИ и в любой последовательности подключаете на колодку LAMP.

Через нее будет подаваться 220В на лампочку.

Дело осталось за фотоэлементами. Их схема подключения и установка соответствующих перемычек, должны выбираться согласно рекомендациям завода изготовителя привода.

Рассмотрим один из возможных вариантов. Подключение перемычек будет осуществляться по схеме на закрывание.

Когда вы только покупаете привод, его схема как правило, рассчитана на работу без всяких дополнительных защит (фотоэлементы и другие внешние приемники). Все необходимые перемычки уже стоят.

При подключении защит перемычки снимаются. Какие именно, смотрите в документации. В нашем случае снимем их с клемм “PhCl” и “COM”.

Далее зачищаете изоляцию с кабелей, ранее подписанных как Rx и Tx, и маркируете их жилы следующим образом.

Для Tx:

  • синего цвета +24V
  • зеленого цвета “COM”

Для Rx:

  • синего цвета 24V
  • зеленого “COM”
  • одна белая “COM”
  • другая белая “OUT”

Цвета могут отличаться, главное обозначить их функциональность. Таким же образом подписываете жилы кабеля на фотоэлементах с обратной стороны.

После этого все провода +24V подключаете на колодку +24V. Зеленые и белые “COM” на колодку “COM”. Белую жилу “OUT” на клемму “PhCl”.



В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.

Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

Схема подключения лампы с антенной выглядит следующим образом:

Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.



К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный — Tx.

Схема подключения принимающего фотоэлемента (Rx):



Схема подключения проводов передающего датчика:

Последним подключается ключ-кнопка.

После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

Источники — cable. ru, Кабель.РФ

Статьи по теме

Монтаж откатных ворот

То, что откатными воротами весьма удобно пользоваться, ни у кого не вызывает сомнения. Раньше откатные ворота можно было встретить только в элитных коттеджах, так как такую роскошь себе мог позволить далеко не каждый. На сегодняшний день стоимость устройства и фурнитуры стала более приемлемой, в чем можно убедиться, проехав по любой улице – откатные ворота очень часто встречаются. Хотя цена и стала доступной, но все же низкой ее не назовешь, особенно когда приходится рассчитываться не только за материалы, но и за установку оборудования. Однако можно существенно сэкономить, если монтаж откатных ворот будет выполнен своими руками с учетом технических требований и нормативных нагрузок.

Фурнитура и комплектующие

Компании, занимающиеся реализацией откатных ворот, как правило, комплектуют их всем необходимым для монтажа, хотя бывают и исключения. Но при изготовлении полотна своими руками, или если оно сделано под заказ у частника, придется самому позаботиться о приобретении фурнитуры и крепежа.

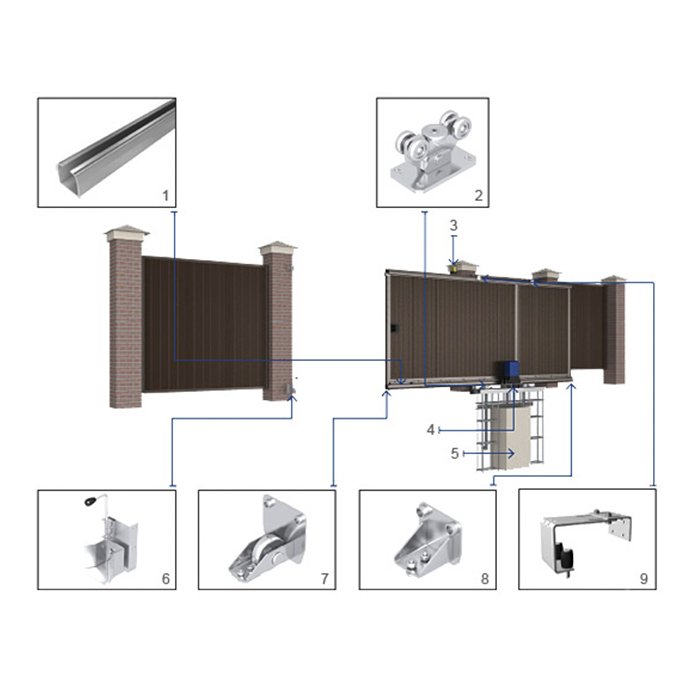

Представленная схема монтажа откатных ворот поможет увидеть, что должно входить в базовый комплект. Вот перечень комплектующих, фурнитуры и крепежа, благодаря которым станет возможной установка автоматических откатных ворот:

  1. Электропривод (приобретенный или самодельный) – 1 шт.
  2. Блок управления раздвижными воротами – 1 шт.
  3. Зубчатая рейка или цепь – 1 шт.
  4. Направляющая рельса– 1 шт.
  5. Регулируемая подставка– 2 шт.
  6. Роликовые опоры – 2 шт.
  7. Поддерживающие ролики – 2 шт.
  8. Ловитель роликовый верхний и нижний (нужны, чтобы ворота не качались) – по 1 шт.
  9. Концевой ролик – 1 шт.

Также необходимо правильно изготовить закладную, размеры которой зависят от ширины проема. Для откатных ворот, длиной 4 м потребуется:

  • Металлическая арматура Ø 8 мм – 16 м.
  • Профильная труба 60×40 мм – 4 м.
  • Швеллер, шириной 160 мм–2 м.
  • Бетон М250 – 2 м3 (при глубине траншеи 1,7 м, и ширине 0,4 м).

В зависимости от района, типа грунта и массы ворот устройство закладной и фундамента для последующей установки откатных ворот может отличаться.

Общая длина закладной получилась 2 м, что в нашем случае вполне достаточно. Если нет навыка выполнения сварочных работ, то не экономьте, и пригласите профессионала, ведь ремонт откатных ворот обойдется намного дороже услуг сварщика.

Схема установки ворот

Для выполнения работы нам понадобится представленная схема установки откатных ворот. По ней определимся с последовательностью действий.

Фундамент

Кода речь заходит о фундаменте для откатных ворот, то важно осознавать, что он не будет таким же, как и для дома. Мало того что откатные ворота тяжелые, но они еще и находятся в подвешенном состоянии, что создает дополнительную нагрузку на фундамент, поэтому необходимо позаботиться об изготовлении закладной, устройство которой схематически показано на рисунке. Затем, на нее выполняется установка откатных ворот.

В зависимости от того, какая изготовлена закладная под имеющиеся раздвижные ворота, и подготавливается подходящая траншея.

Обычно в таких местах весьма неудобно копать траншею, так как раздвижные ворота располагаются почти вплотную к опорному столбу, поэтому предварительно грунт можно размягчить буром.

На дне траншеи делается двухслойная подушка. Первый слой, толщиной 10 см состоит из утрамбованного песка. Поверх него стелется геотекстиль, насыпается и трамбуется еще один слой из щебня средней фракции.

Вплотную к опорному столбу раздвижных ворот в траншею помещается закладная и во всех направлениях выставляется по уровню. Устанавливается небольшая опалубка, с помощью которой можно приподнять над землей основание, и только после этого ее можно заливать бетон.

Еще одним важным моментом в создании прочной опоры является уплотнение бетона посредством вибрирования (или штыкования). Эти действия помогут воздуху выйти из раствора. Затем будем использовать правило, чтобы с помощью этого инструмента выровнять стяжку.

О том,как установить откатные ворота самому, видео,размещенные ниже, будут хорошим подспорьем в том, чтобы разобраться во всех тонкостях выполнения работы.

Как установить откатные ворота на винтовых сваях? Благодаря такой технологии нет необходимости рыть глубокую траншею, сваривать закладную, а потом всё это бетонировать. Однако тогда придется сначала установить откатные ворота, а потом строить забор, так как для вкручивания винтовых свай своими руками потребуются длинные рычаги.

Монтаж ворот

Теперь рассмотрим, как выполняется установка автоматических откатных ворот, в чем существенно поможет вышеприведенная схема, на которой показано, в каком месте крепятся дополнительные элементы.

Установка автоматических откатных ворот начинается через несколько дней после бетонирования закладной. Сначала к швеллеру привариваются регулируемые подставки. Перед выполнением сварочных работ пластины подставок должны быть расположены в одной оси, что можно проверить с помощью лазерного уровня или же натянув шнур между ними. Также необходимо выдержать расстояние от краев. Возле столба нужно отступить 15 см от края, а с противоположной стороны несколько меньше – 10 см. Расстояние от боковых сторон швеллера, служащего опорой откатных ворот, должно быть одинаковым.

На регулируемых подставках закрепим роликовые тележки для откатных ворот, расположенные на пластине. Для этого на шпильки накручивается по 1 гайке, и надеваются шайбы. Затем наступает черед роликовых тележек, а сверху на каждую шпильку надевается шайба, и накручивается гайка.

После установки роликовых опор выполняется установка откатных ворот, но регулировка не выполняется, так как необходимо установить фурнитуру, которая поддерживает и ловит полотно откатных ворот.

Теперь разберемся, как установить на опорном столбе поддерживающие ролики. Они должны немного возвышаться над полотном, чтобы при открывании соприкосновение было только с роликами, поэтому откатывание полотна будет происходить свободно.

В нижней части раздвижных ворот закрепляются концевой ролик и нижний ловитель. При закрывании ворот ролик должен упираться нижней частью в ловитель, благодаря чему полотно не будет находиться в подвешенном состоянии. Это также уменьшит нагрузку на фундамент. При закрывании ворот они должны без перекосов входить в ловители. Только после этих действий выполняется регулировка ворот и подключение автоматики. О том, как выполняется монтаж откатных ворот, видео поможет рассмотреть более детально.

Как подключить автоматику

Мало знать,как правильно установить откатные ворота, их еще нужно подключить к блоку управления. На схеме показано расположение датчиков и их подключение. Все работы должны быть выполнены в соответствии с ПУЭ. Вполне понятно, что читать большой нормативный документ ради того, чтобы понять, какой и как нужно проложить кабель утомительно, поэтому остановимся на тех пунктах, которые необходимо соблюсти при выполнении работы.

Хотя в частном дворе кабель до блока управления раздвижными воротами и до двигателя может быть проложен и без защиты от повреждения, но в нашем случае он будет находиться под дорогой, поэтому нагрузка на него будет немалой. Вследствие этого рекомендуем выполнить монтаж в металлической, пластиковой или металлопластиковой трубе. Последний вариант самый удобный, так как металлопластиковую трубу можно согнуть под углом в 90˚, причем радиус изгиба будет минимальным.

Нельзя копать траншею возле фундамента забора или дома – отступите от него как минимум 0,5 м. От деревьев лучше отступить на 1 м. так как разветвленная корневая система может впоследствии порвать кабель.

Если кабель будет проходить над коммуникациями (водопровод, канализация и т.д.), то лучше его защитить, обложив силикатным кирпичом. Если когда-то придется менять водопровод, то при рытье траншеи лопата упрется в это искусственное препятствие, а кабель останется целым. Если кабель проложен в металлической трубе, то о дополнительной его защите беспокоиться не придется.

Глубина траншеи должна быть как минимум 0,7 м. Если грунт с камнями, то лучше выкопать на 10 см глубже, а потом, убрав камни, стекла и прочий мусор, сделать подсыпать песчаную подушку. После укладки кабеля поверх него насыпается песок, слоем до 10 см и только после этого выполняется засыпание траншеи грунтом.

Земля имеет свойство проседать, поэтому сразу же не рекомендуется делать поверх траншеи дорожное покрытие. Чтобы ускорить процесс усадки, грунт траншеи можно уплотнить вибротрамбовкой.

Проверив работоспособность ворот, можно ими пользоваться.

Обслуживание и ремонт

Чтобы как можно реже выполнять ремонт откатных ворот, важно проводить их своевременное обслуживание, которое заключается в проверке работы механизмов и немедленном устранении всех, даже, на первый взгляд, незначительных поломок. Хотя такая забота помогает избежать в будущем большинства проблем, все же техника иногда выходит из строя – просто закончился ее ресурс или же она была некачественной. Также нередко приходится исправлять и ошибки, допущенные в процессе установки откатных ворот. Большинство неисправностей можно устранить, выполнив ремонт своим руками.

Какая проблема возникает чаще всего? Перестал работать привод и ворота не открываются? Но это следствие, а причин может быт множество, но не спешите вызывать мастера – попробуйте найти причину самостоятельно.

  • Иногда случается так, что только что установленные и проверенные откатные ворота вдруг отказываются закрываться (реже отказываются открываться). В этом случае причиной может стать нарушение регулировки фотоэлементов или выход одного из них из строя. Проверьте их срабатывание, закрыв один из фотоэлементов – должен быть слышан характерный щелчок реле. Если его не услышали, то попробуйте отрегулировать фотоэлементы или установите в управляющем блоке перемычку, которая отключит этот способ защиты. Также нелишним будет проверить мультиметром напряжение на блоке и фотоэлементах.
  • Если же отчетливо слышится, что электродвигатель работает, а откатные ворота не двигаются с места, то в первую очередь следует проверить, находится ли звездочка в зацеплении с шестерней (или звездочка с цепью). Если там всё в порядке, то вышел из строя редуктор. Дело в том, что в бюджетных моделях установленная шестеренка пластмассовая или силуминовая, а этот материал не отличается высокой прочностью.
  • Если же блок управления раздвижными воротами не срабатывает, то сначала проверьте работоспособность брелока, и, если нужно, замените в нем элементы питания.
  • Убедитесь, что блок управления откатными воротами подключен к сети и в нем нет перегоревших предохранителей. Проверьте мультиметром напряжение питания – может оно слишком низкое или большое. Из-за таких перепадов часто перегорает электроника. Защитить сможет приобретенный и установленный в питающей цепочке стабилизатор.

Не бойтесь воспользоваться мультиметром. Этот прибор недорогой, но большинство неисправностей с его помощью можно найти. А мы со своей стороны желаем, чтобы ваши откатные ворота безотказно прослужили как можно дольше.

Заключение

Как выполняется установка откатных ворот, видео поможет узнать более детально.

Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т. е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т. д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

  • Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
  • Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3. 5мм, стандартная длина 5м / 6м / 7м;
  • Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
  • Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже).  В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

  • точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
  • регулировки высоты установки ворот относительно земли (в пределах 5 см)
  • возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота.

Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

  • Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 800 кг < 6 метров 60х30х2мм или 60х40х2мм 20х20х2 мм
    ≥ 800кг ≥ 6 метров 80х40х2 мм 40х20х2 мм



  • Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т.п.):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 500 кг < 5 метров 60х40х2мм 20х20х2 мм
    ≥ 500кг ≥ 5 метров 80х40х2 мм 40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Название комплекта Размеры балок (ширина х высота, измеренные с торца)
до 350 кг до 4 метров «МИКРО» 60х55 мм
до 500 кг до 5 метров «ЭКО» 70х60 мм
до 800 кг до 7 метров «ЕВРО» 90х75 мм
до 2000 кг до 12 метров «МАКС» 130х135 мм





Возможно Вам будет также интересно:

  • Каркас откатных ворот

    Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

  • Автоматика для откатных ворот

    Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Как осуществить монтаж и установку откатных ворот своими руками

Ограждающие конструкции откатного типа эргономичны, удобны и практичны в эксплуатации. Они экономят место перед ограждением, но требуют наличия достаточного пространства вдоль забора для сдвигающейся створки. Монтаж откатных ворот не сложен, но предполагает строгое соблюдение инструкции и установку автоматики, поэтому рекомендуется доверить его профессионалам. Тем же, кто решится сделать это своими руками, следует изучить в деталях инструкции и видео, отвечающие на вопрос как установить откатные ворота самому.

Как правило, установка откатных ворот производится в несколько этапов:

  1. Проверка проема и ограждения на соответствие требованиям производителя ворот;
  2. Подготовка проема к установке сдвижной створки;
  3. Создание бетонного основания;
  4. Установка самих ворот;
  5. Обшивка полотнища створки;
  6. Установка и настройка автоматики.

Рассмотрим процедуру монтажа откатных ворот более подробно.

Проверка ограждения и подготовка проема

Помимо наличия достаточного пространства для сдвигания полотна в сторону вся конструкция ограждения должна быть достаточно надежной, прочной и жесткой, чтобы выдержать ветровые нагрузки и вес от ворот. На выбор комплектующих влияют параметры проема и вес устанавливаемой конструкции.

Сдвигаемой створке не должны мешать деревья и прочая растительность, а также наличие неровностей грунта и нелинейность ограждения. Размер свободного пространства должен быть равен ширине проема вместе с консольной частью.

В рамках подготовительных работ выявляется тип грунта, что в свою очередь может повлиять на способ создания бетонной подушки под рельсу.

Создание бетонного основания

Процесс создания фундамента для откатных ворот состоит из нескольких этапов:

  1. разметка грунта;
  2. выемка грунта;
  3. создание и установка закладного элемента;
  4. заливка ямы бетоном.

Вдоль забора в сторону отката ворот отмеряют расстояние, равное длине бетонного основания. Обычно этот параметр равен половине ширины проезда. При этом ширина основания должна быть равна 400-500 мм. Если опоры ограждения не могут быть использованы для установки ворот, предусматривают яму для установки ответного столба, который должен не заужая прохода примыкать к ограждению. Для автоматизированных ворот также предусматривают возможность укладки кабеля между столбами непосредственно под проездом. Выемка грунта производится обычно на глубину от 1000 мм.

Изготовление и укладка закладного элемента, бетонирование

Для создания закладного элемента используют швеллер 20, длина которого соответствует яме под основание, а также арматуру диаметром 12 мм для создания решетки и соединения конструкции в единое целое. К швеллеру приваривают вертикально ориентированные куски арматуры длиной порядка 1 м и поперечные перемычки. Конструкция опускается в углубление под основание арматурой вниз так, чтобы швеллер своей боковой поверхностью прилегал к столбу ограждения и при этом располагался строго горизонтально по направлению движения створки. Важным является уровень расположения верхней кромки швеллера. От этого зависит наличие и величина зазора между нижней кромкой ворот и дорожным полотном. Если требуется установка дополнительных опорных столбов, они заглубляются и скрепляются с закладным элементом.

Заливка ямы бетоном

Процедура бетонирования проводится таким образом, чтобы поверхность закладного элемента, а именно швеллера, оставалась непокрытой. На высыхание фундамента под откатные ворота обычно отводят 6-7 дней в зависимости от погодных условий.

Установка самих ворот

Монтаж производится в несколько этапов:

  1. определение и разметка траектории движения сдвижной створки;
  2. подготовка роликовых тележек;
  3. определение границ расположения роликовых опор;
  4. сборка конструкции;
  5. регулировка положения роликовых опор и щита;
  6. установка концевого ролика, а также заглушки несущего профиля;
  7. монтаж верхнего направляющего кронштейна;
  8. монтаж ответного столба;
  9. обшивка полотна ворот;
  10. монтаж автоматики и ловителей;
  11. отладка оборудования.

Схема установки откатных ворот предполагает установку роликовых тележек и определение нахождения роликовых опор. На этапе сборки конструкции роликовые тележки вставляют в профиль и смещают по направлению к центру. Ворота устанавливают на закладной элемент роликовыми опорами, располагая их строго вертикально и ориентируясь при этом на заранее установленную разметку.

Ответный столб создает плоскость для установки ловителей, а также позволяет закрыть технологический зазор. Его устанавливают вплотную и крепят к опорному столбу ограждения на другой стороне ворот от закладного элемента.

Обшивка полотна может быть выполнена с применением различных материалов, начиная от дерева, заканчивая демократичным профлистом. Способ обшивки во многом зависит от выбранного материала и дизайна конструкции в целом.

Уловители позволяют частично снять нагрузку с роликовых опор при закрытых воротах, а также удерживают полотнище створки от раскачивания при значительных ветровых нагрузках.

Установка и отладка работы автоматических систем управления воротами осуществляется строго по инструкции производителя.

Если у вас имеется собственный опыт установки откатных ворот, мы будем рады, если вы поделитесь им с нами в комментариях. Также вы можете задать вопросы специалистам и обсудить нюансы процесса монтажа.

Откатные ворота своими руками — как установить ворота откатного типа

Подробнее про устройство откатных ворот. Как установить откатные ворота своими руками.

Откатные ворота представляют собой простую прочную самонесущую конструкцию, которая легко сдвигается на роликах в сторону строго вдоль забора при помощи ручного или автоматического привода. При этом экономится место на участке и проезд не ограничен по высоте. Сделать откатные ворота своими руками несложно, если соблюдать правила техники безопасности и учитывать основные требования к процессу сборки и монтажа.

Требования для установки ворот откатного типа

  • Свободного пространства вдоль ограждения должно быть достаточно для полного отката створки (с запасом) и 400-500 мм вглубь участка.
  • Калитка не должна мешать движению. Есть два удобных решения: калитка устраивается с противоположной откату стороны или встраивается в общую конструкцию. Основной недостаток второго варианта – высокий порог, который может усложнить проход детям и пожилым людям.

Преимущества откатных ворот

  • Компактность. Экономия пространства, площади участка и зоны въезда – они отъезжают вбок. Машину можно ставить прямо возле откатных створок.
  • Устойчивость конструкции. Основная нагрузка приходится на железобетонный фундамент, который возводится прочным и надежным.
  • Независимость от погодных и климатических условий. Сугробы и заносы для них не проблема.
  • Бесшумность (относительная). Плавный и тихий ход не доставит дискомфорта.
  • Нет ограничений проезда автотранспорта по высоте. Проем свободен от несущих элементов.
  • Простой монтаж откатных ворот и легкость обслуживания. Достаточно регулярно чистить механизм.
  • Эстетичность. Внешний вид современный и презентабельный, большой выбор материалов обшивки по цвету, фактуре, декору.
  • Высокий уровень прочности и долговечности.
  • Безопасность. Даже при порывах ветра створка не распахнется и не повредит автомобиль. Возможность приспособить эффективные устройства для безопасности. Фотоэлемент предотвратит закрытие створки, при возникновении препятствия (человека, животного, автомобиля). Датчик движения же обеспечит открывание при приближении машины на определенное расстояние.
  • Ремонтопригодность. Любой элемент каркаса и обшивки владелец может заменить самостоятельно.
  • Раздвижные ворота обладают высоким уровнем взломостойкости. Конструкция выдержит и таран машиной.

Недостатки

  • Высокая парусность. При этом способность противостоят сильному, порывистому ветру.
  • Необходимо свободное пространство от насаждений и декора на величину большую длины каркаса.
  • Нужна постоянная очистка роликового механизма от грязи, пыли, листвы, снега.
  • Стоимость выше, чем для других типов, за счет необходимости возведения специального фундамента.
  • Выдвижные ворота сложно устанавливать при рельефе с уклоном в сторону участка или отката, где ограждение непрямое, а сложной конфигурации.
  • Створка не должна провисать и отклоняться от вертикали. Так нагрузка на роликовые тележки будет неравномерной и приведет к поломке механизма.

Сфера применения

Ворота такого типа чаще всего устанавливаются там, где необходимо создать широкий въезд для автотранспорта любых габаритов на территорию частных домов и дач, охраняемых стоянок или автосервисов, промышленных и коммерческих предприятий, складов и воинских частей.

Устройство откатных ворот

Створка, удлиненная «противовесом» с направляющей балкой, приваренной к стальному каркасу, движется по двум роликам (за пределами проема). Длина «противовеса», который и опирается на ролики, принимается равной половине ширины проема. Например, для изделий 4 м, общая длина каркаса будет равна 6 м, где 2 м – это и есть противовес.

Ролики держат навесу всю конструкцию, испытывая при этом основные нагрузки. Поэтому им необходимо надежная опора – прочный железобетонный фундамент, в который при заливке закладывается стальной швеллер. Остальные комплектующие не несут силовых нагрузок, они не дают полотну раскачиваться. Для того чтобы изготовить и смонтировать консольные откатные ворота своими руками, нужно все работы выполнить поэтапно.

Установка откатных ворот (пошаговая инструкция)

Этап №1. Подготовка.

До начала монтажных работ необходимо:

  • Расчистить место для строительства.
  • Снять почвенный слой.
  • Выровнять участок.
  • Разметить опорную площадку, разбить основные и вспомогательные оси сооружения. Для указания осей используют деревянные колышки и арматуру длиной около 1 метра. Их забивают в грунт после проверки совпадения диагоналей полученного прямоугольника. Над землей они должны торчать на 200-300 мм, чтобы можно было натянуть шпагат между ними.
  • Выполнить подробные чертежи каркаса и фундамента со спецификацией.
  • Заготовить необходимые материалы, фурнитуру и инструменты.

Этап №2. Земляные работы.

На этом этапе выкапываются приямки и траншея под фундамент столбов и роликовых опор на глубину ниже уровня промерзания грунта (1.2-1.5 м, в зависимости от региона строительства).

Обе опоры должны быть связаны одним фундаментом, так они будут параллельны друг другу при возможном смещении. Он должен быть шириной 400-550 мм и длиннее противовеса створки на 20-30 см. Его участок под опоры необходимо выполнить немного шире их сечения. Так будет удобнее вести кладку первых рядов.

Для автоматических ворот на этапе возведения фундамента и опор в земле прокладываются электрические кабели. Вне проезда их укладывают в гильзе из гофротрубы, под проездом – из пластиковой водопроводной трубы на глубине более 70 см.

Этап №3. Устройство фундамента.

  1. Трамбовка со щебнем дна приямков или устройство песчаной подушки.
  2. Установка опалубки. Важно получить ровные, строго вертикальные боковые грани, без расширения кверху. Так монолит не будет выдавливаться из грунта при его сезонном пучении.
  3. Монтаж арматурного каркаса (стальные стержни ф14 –16 нужно вязать проволокой в каждом пересечении) с закладной.
  4. Крепеж металлоконструкций перед бетонированием. Их устанавливают вместе с каркасом фундамента:
  • Сердечники кирпичных колонн из стальных труб (80х80х4 или 100х100х4 мм). Они нужны для усиления каменных столбов. Их размер – высота столба плюс 900 мм. Так сердечники будут под защитой слоя бетона в земле и козырьком над кладкой. Вертикальность нужно проверять отвесом или гидравлическим уровнем. Второй вариант – «П»-образные металлические опоры (100х100х4 или 80х80х4 мм). Можно в каркас вставить одну трубу, а вторую приварить позже.
  • Швеллер горячекатаный №20; №22; №24 с приваренными к нему участками арматуры ф12 с загнутыми концами. К этому закладному элементу позже будут приварены основания роликов и механизма отката. Поэтому швеллер, длиной не менее половины ширины проема, устанавливается впритык к опорам и надежно закрепляется в траншее. Он не должен сместиться при бетонировании. Для нормального движения створки его верхняя грань должна получиться на одном уровне с поверхностью покрытия проезда. Допустимый зазор от его верха и нижней грани каркаса – 100 мм минимум. Этот размер можно увеличить при помощи регулировочной площадки.
  1. Бетонирование.

Приямки и траншея заполняются бетоном М200. Его можно сделать самостоятельно, соблюдая пропорции: на 1 кг цемента М500 понадобится песка – 2 кг; щебня – 3,5 кг и воды – 20% от объема.

Все бетонные работы необходимо производить при положительных температурах воздуха, с применением вибратора, для исключения появления пустот, которые понижают прочность фундамента. Бетонную поверхность нужно выровнять заподлицо с закладным швеллером, разгладить, укрыть от прямых солнечных лучей и увлажнять первые дни. Так не появятся трещины. Затем фундаменту необходимо дать выстоятся минимум неделю, а лучше две, до продолжения работ. В течение 28 дней бетон набирает прочность. В это время по нему лучше не проезжать на тяжелых механизмах.

Этап №4. Возведение опорных стоек.

Столбы можно соорудить кирпичные, бетонные, металлические или из дуба. Кирпичные опоры лучше возводить с металлическим сердечником внутри из облицовочного кирпича на цементно-песчаном растворе М100. На каждый столб нужно предусмотреть по три закладных на стороне отката. В их качестве используются уголки 50х50х5 или лист 150х150, толщиной 8 мм с арматурой ф8, приваренной к уголку и металлическому сердечнику. Места первых закладных – третий ряд кладки.

Этап №5. Изготовление створки откатных ворот

Для этого необходимо:

  1. Сварить силовой и вспомогательный каркас, к которому будет крепиться полотно из профнастила или другого выбранного материала(для придания конструкции дополнительной жесткости). Несущий каркас сваривается из труб 60; 80х40х2 мм, вспомогательный, ребра жесткости – из труб 20;40х20х2 мм. Меньшее сечение внутренних элементов каркаса позволяет «утопить» профлист, при обшивке полотна с двух сторон.
  2. Для опоры створки на роликовые каретки в стороне от проезда, сварить противовес длиной в половину ширины проема.
  3. К нижнему силовому элементу прихватками с двух сторон шагом 600 мм прикрепить направляющий рельс. Сплошной шов недопустим. Рельс не должен утратить геометрию. Это повлияет на легкость отката.
  4. Швы зашлифовать, раму очистить, обезжирить, загрунтовать и окрасить.
  5. Для установки автоматики, к каркасу при помощи болтов прикрепить универсальную зубчатую рейку (или цилиндры с резьбой под ее крепление), длиной от 1 метра более длины проема. К наплавляющему рельсу рейку крепить запрещено, чтобы избежать деформации. Длина ее на 1 метр больше ширины проезда для сцепления с шестеренкой привода. Сдвижные ворота без автоматики со временем можно будет автоматизировать.
  6. Обшить полотно.

Виды обшивки:

  • Легкая. Это профлист, поликарбонат, сетка, «евроштакетник», 3D, дерево. Самый популярный из них профлист, окрашенный в тот же цвет, что и полотно, крепится на саморезах, имеющих стальную шайбу и резиновую прокладку. Полотно получается жестким, прочным и нетяжелым. Противовес можно не зашивать, он не виден в проеме. Сендвич-панели – 2 стальные пластины с полиуретаном между ними, обрамленные алюминиевым профилем, изготавливаются на заводе по передовым технологиям. Такая обшивка легкая, гасит уличный шум и легко монтируется.
  • Тяжелая. Это кованые элементы, доска, металлический квадрат, проч.

Этап №6. Сварка нащельников.

Трубы 60х40 мм для крепления фурнитуры привариваются к закладным на опорах.

Нащельник над фундаментом для роликовых кареток выполняется с вырезом для установки верхних роликов с пластиной. Верх второго – заваривается для защиты от осадков.

Этап №7. Установка фурнитуры:

  • Направляющей из прочной стали, без окалин и раковин. От этого зависит тихий и плавный ход всей конструкции.
  • Роликовых опор с металлическими или пластиковыми обоймами подшипников. При заведении роликов в направляющую нужен зазор в 2 мм, чтобы точно попасть в улавливатели. Створки должны закрыться полностью. Опоры крепятся на швеллер на максимальном расстоянии друг от друга, в стороне от проема. Их устанавливают с монтажными регулировочными пластинами или без них при помощи гаек.
  • Верхней пластины с роликами с пластиковым или резиновым покрытием, для контроля траектории верхнего элемента каркаса.
  • Накатного ролика внутри направляющей (на пластине и болтах) металлического или из полимера для плавного наката на полочку нижнего фиксатора. Выбор зависит от веса створки.
  • Нижнего и верхнего фиксаторов. В закрытом положении ворот нижний их угол не сместится, а верхний не будет болтаться при сильном ветре. Расположение фиксаторов проверяется при закрытой створке, затем они привариваются к нащельнику.
  • Резиновых заглушек для защиты торцов рельса от грязи и пыли.

После монтажа выполняется окончательная регулировка опорных роликов и фиксаторов.

Этап №8. Установка автоматики на откатные ворота.

Для этого понадобятся:

  • Привод.
  • Устройство управления (пульты дистанционного управления).
  • Зубчатая рейка.

Монтаж привода несложно сделать самому на закладной швеллер между роликовыми каретками на отрезках труб с основанием на них. По простой типовой схеме подключается сам привод, сигнальная лампа и сканер проезда, что повышает уровень безопасности. Фотоэлементы монтируются на опорные столбы или нащельники на высоте 60 см над дорожным покрытием. Так они «увидят» пешеходов и капот машины, не скроются под сугробом. Между парными датчиками не должно быть преград. Сигнальную лампу ставят так, чтобы ее было видно со всех сторон.

Отзывы покупателей

Установка откатных (сдвижных) ворот своими руками: устройство, монтаж, инструмент

Владельцы частных домов, дач и коттеджей в загородных поселках, городской черте Москвы и других городов Подмосковья постепенно осознали многочисленные преимущества установки откатных ворот. В результате, нарастающая популярность такого типа конструкции привела к многочисленным попыткам устройства откатных ворот своими руками. Очевидными поводами для такого решения стали — желание сэкономить на оплате труда монтажников, а также проверить свои силы и знания в строительной области.

Действительно, от исполнителя в этом случае требуется определенный набор базовых строительных и монтажных навыков, а также комплект инструментов, о наличии которых лучше позаботиться заранее. Данное руководство поможет вам определить порядок действий и количество материалов, которые необходимы для самостоятельного монтажа откатных ворот.

Конструктивное устройство

Самостоятельная установка откатных ворот предусматривает детальное ознакомление с конструкцией изделия. В качестве основы для монтажа ворот используется предварительно залитый фундамент, в котором фиксируются две роликовые опоры. К каркасу створки, изготовленному из профильной трубы, приваривается п-образная направляющая балка. Перемещение балки по роликам и определяет движение полотна в момент открывания или закрывания проема для ворот. В качестве материала для ее изготовления используют швеллер.

Роликовые тележки крепятся к основанию при помощи заранее забетонированных закладных элементов с отверстиями под фундаментные болты. Полотно ворот устанавливают на роликовые каретки таким образом, чтобы ролики оказались внутри швеллерной балки, что обеспечивает надежную фиксацию и предотвращает перекос во время движения. В верхней части опорного столба, расположенного со стороны закладных элементов, створа закрепляется при помощи верхнего фиксатора — кронштейна с роликами, который удерживает полотно от опрокидывания.

На противоположном опорном столбе устанавливаются нижний и верхний уловители, которые предназначены для остановки полотна откатных ворот в момент полного закрывания проема. Напротив них к раме крепятся концевые ролики, которые обеспечивают плавный контакт с верхним и нижним уловителями и не допускают удара при закрывании. Уловители представляют собой кронштейны, которые надежно защищают ролики от попадания влаги и загрязнений в закрытом состоянии. Аналогичную защиту для установленных на опорных тележках роликов обеспечивает несущий профиль направляющей балки.

Конструктивные исполнения предусматривают возможность создания сдвижных откатных ворот, когда две створки разъезжаются в противоположные стороны вдоль забора при открывании и съезжаются аналогичным образом при закрывании. Монтаж сдвижных ворот по технологии аналогичен работам для откатных ворот. Исключение составляет необходимость создания двух направляющих и закладных элементов — возле каждого опорного столба по краям проема.

В зависимости от степени автоматизации различают откатные ворота с ручным или автоматизированным управлением. Для последнего варианта необходимо приобрести, установить и подключить комплект автоматики, который состоит из привода, фотоэлементов, кабелей, системы светового или звукового оповещения, а также пульта дистанционного управления.

Почему выбирают откатные ворота

Популярность откатных ворот среди владельцев частных домов и дачных участков продиктована набором преимущественных характеристик, которыми обладает этот тип конструкции. Среди определяющих факторов выбора в пользу такой конструкции стоит отметить следующие:

  • минимум занимаемого места внутри двора и снаружи;
  • простота устройства, управления и установки;
  • визуальная привлекательность конструкции и процесса ее работы;
  • возможность автоматизации движения ворот при открывании и закрывании;
  • различные варианты конструкции — откатные, сдвижные или раздвижные;
  • надежность и долговечность;
  • бесшумная работа при соблюдении правил установки и эксплуатации;
  • возможность подключения дистанционного управления.

Многие преимущества завязаны на автоматическом управлении, которое не является обязательной функцией, но если вы пользуетесь воротами регулярно, то стоит задуматься о необходимости покупки и установке комплекта автоматики.

Этапы самостоятельной установки откатных ворот

Если вы решили сделать откатные ворота самостоятельно, то необходимо придерживаться определенной последовательности действий, которую мы изложим в данной инструкции.

Разработка проекта и сметы

Первое, с чего должен начинаться монтаж откатных ворот, — создание чертежа конструкции на основе исходных данных и пожеланий владельца участка. Для сбора исходных параметров необходимо произвести замеры ширины проема и высоты установленного ограждения. После этого необходимо определить габариты полотна и места расположения фундамента под установку закладных.

Устройство фундамента

Возведение основания начинается с разметки траншеи, длина которой должна равняться половине ширины проема. В ширину траншея должна быть не меньше 40-50 см. Глубина фундамента определяется в зависимости от показателя промерзания грунта в условиях местного климата. В Московской области этот показатель составляет 1,7 метра.

Для изготовления закладной части фундамента потребуется швеллер 18-20 и арматура диаметром 10-12 мм, Длина закладной балки из швеллера равняется длине траншеи, снизу к ней приваривается арматура. Вертикальные стойки из арматуры отрезаются таким образом, чтобы их концы были погружены в землю ниже уровня промерзания. Восемь длинных прутков привариваются к балке по краям, связываются между собой несколькими короткими отрезками арматуры и свариваются. Установленные стальные перемычки придают жесткость конструкции и обеспечивают прочность и долговечность фундамента.

Дальнейший процесс заливки фундамента под откатные ворота подразделяется на несколько стадий:

  • Рытье углублений и траншеи под установку армирующего каркаса.
  • Засыпка песчано-щебневой подушки на дно ямы под закладку фундамента. Подушка удерживает армирующий каркас от погружения в грунт и создает препятствие для проникновения грунтовых вод к бетону.
  • Установка каркаса в яму с выставкой верхней поверхности швеллера в горизонтали по строительному уровню.
  • Если установка автоматики планируется сразу, то в этот момент определяется место крепления привода и под направляющую балку закладывается кабель-канал с проводами.
  • Приготовление цементного раствора с использованием цемента М400, щебняи просеенного песка.
  • Заливка раствора в подготовленную яму с параллельной проверкой уровня направляющей балки.
  • После заливки бетона конструкцию нужно оставить в состоянии покоя на 7-10 дней. За этот период времени бетон наберет необходимую прочность, а для предотвращения образования трещин его нужно проливать водой.

Сборка откатных ворот

Чтобы выставить воротное полотно, необходимо определить линию, по которой оно будет перемещаться. Для этого по разметке натягиваем леску между вбитыми в землю колышками. Разметка определяет расстояние в 200 мм от поверхности дороги и 30 мм от опоры, обозначающей конец проема.

Распишем дальнейшие действия поэтапно, чтобы не запутаться:

  1. Установить каретки с роликами в направляющую балку, которая прикреплена к полотну откатных ворот.
  2. Сместить каретки к центру полотна, зафиксировать их положение.
  3. Установить створку каретками на поверхность закладного швеллера, сместить каретки к местам их необходимого расположения, выставить створку по натянутому ранее шнуру.
  4. Отрегулировать взаимное расположение полотна откатных ворот и роликовых тележек, поочередно прихватить пластины роликовых тележек к закладному швеллеру.
  5. Прокатить полотно по роликам, определив параллельность линии перемещения натянутой леске.
  6. Снять полотно с роликовых кареток, отложить в сторону.
  7. Демонтировать ролики с соединительной пластины, которая прихвачена к основанию.
  8. Обварить пластины по контуру прилегания к закладной балке катетом, равным толщине платины. По возможности используйте для сварки качественные и тщательно просушенные электроды — это предопределит надежность конструкции на протяжении всего срока эксплуатации.
  9. Установить роликовые тележки на балку, крепить к пластинам при помощи штатных комплектующих (болтов и гаек).
  10. Монтировать створку в закрытом состоянии, выставить направляющую балку в горизонте при помощи регулировки высоты роликовых тележек. регулировка производится за счет выкручивания опорных винтов, которые определяют уровень установки каретки.

Регулировка свободного перемещения откатных ворот

Процесс регулировки подразумевает ослабление или затяжку гаек, которые крепят роликовые тележки к регулировочным пластинам. После ослабления или затяжки, прокатите полотно по роликам несколько раз, определив, стало ли перемещение лучше. Регулировать можно и нужно до тех пор, пока не будет обеспечена возможность легко открыть и закрыть проем. Рекомендуем регулярно проверять прямолинейность перемещения, поскольку со временем, под действием нагрузок и собственного веса, откатные ворота способны потерять прямолинейность движения. Установка сдвижных ворот также предусматривает необходимость регулировки роликов. В этом случае она усложняется тем, что одно полотно должно располагаться ровно по уровню и относительно другого.

Установка концевого ролика, улавливателей и заглушек

Для обеспечения прямолинейного движения полотна в направляющую балку устанавливается концевой ролик, который не позволяет створке откатных ворот выскочить из зацепления при движении. Ролик крепится к раме створки винтами, а на торец направляющей балки устанавливаются и привариваются заглушки, гарантирующие защиту внутренней полости профиля от попадания снега и загрязнений.

Затем, чтобы сделать крепление полотна откатных ворот надежным, на опорных столбах устанавливаются следующие элементы конструкции:

  • верхний направляющий кронштейн;
  • верхний улавливатель;
  • нижний улавливатель.

Направляющий кронштейн, находящийся на опоре над фундаментным основанием, удерживает ворота от опрокидывания при перемещении. Последними устанавливают улавливатели, которые обеспечивают фиксацию створки в закрытом состоянии.

Завершающая стадия монтажа — обшивка каркаса листами металлического профнастила, который подбирают в зависимости от материала, использованного при строительстве ограждения. Профлист — важная составляющая схемы. Он отвечает за противодействие ветровой нагрузке, защиту каркаса от попадания влаги, а также препятствует проникновению нежелательных лиц на участок. Листы обшивки можно крепить с вертикальным или горизонтальным расположением волн. Выбор направления также следует производить, учитывая расположение материала на изгороди. Рядом с воротами необходимо предусмотреть место для размещения калитки. Опорные столбы для установки калитки и ворот должны быть выше, чем столбы ограждения или на одном уровне с ними.

Альтернатива самостоятельной установке

За изготовление и монтаж ворот стоит браться только в том случае, если у вас есть соответствующий опыт. Об этом достаточно красноречиво свидетельствует содержание данной статьи. Отсутствие общих навыков строительства, сборки и сварки металлоконструкций приведет к тому, что на работу придется затратить гораздо больше времени, чем вы рассчитывали. Приобретение и доставка материалов — одна из основных статей расходов, а при некачественном исполнении эти затраты никто не вернет.

В качестве альтернативы компания «Заборово» предлагает услуги профессиональных установщиков, которые специализируются на работах, связанных с откатными воротами. Доступные цены, возможность изготовления конструкции под индивидуальные размеры проема, помощь в приобретении и доставке материалов на объект, гарантия качества и надежности исполнения в соответствии с договором — это неполный перечень преимуществ, которые вы получите, обратившись к нам.

В штате компании подобраны первоклассные специалисты с опытом работы не менее 5 лет в соответствующей отрасли, поэтому мы гарантируем соблюдение указанных в договоре сроков и достойное качество исполнения. Для предварительного расчета стоимости проекта вы можете воспользоваться онлайн-калькулятором, который размещен на сайте компании или оставив заявку на обратный звонок от менеджера. Наш сотрудник выйдет на связь в ближайшее время, чтобы уточнить интересующие нас детали и ответить на ваши вопросы касательно заказа. После достижения предварительной договоренности мы предложим вам встретиться в офисе или на объекте, чтобы закрепить соглашение подписанием договора на оказание требуемых услуг. Выезд замерщика на объект предоставляется бесплатно, от заказчика потребуется только предоставить доступ и изложить свои требования в части конструктивного устройства и внешнего оформления изделия.

Закажите откатные ворота в компании «Заборово» — избавьте себя от проблем и освободите время для отдыха, результат работы вас не разочарует.

Монтаж откатных ворот, установка откатных ворот

  1. Главная
  2. Знаете ли Вы? — Информация для клиентов
  3. Откатные ворота
  4. Монтаж

Качественный, правильный монтаж — важное условие долговечности, удобства, надежности откатных ворот. Работы по их установке проводятся в несколько этапов: подготовка оснований, монтаж конструкции, установка дополнительного оборудования. Каждый из этих этапов необходимо рассмотреть подробнее.

Подготовительные работы при монтаже откатных ворот

1. Обустройство несущих столбов

Несущие столбы должны иметь ширину не менее 20 см. Их изготавливают из стали, бетона, кирпича. Возможно использование любых сочетаний данных материалов. Столбы устанавливаются по краям забора и связываются с ним. Между собой они связываются с помощью ленточного фундамента. Сами столбы бетонируются в обустроенный для них фундамент, объем бетона для каждого столба должен составлять как минимум 0,3 м3. Монтаж несущих столбов проводится так, чтобы они располагались строго вертикально. Отсутствие отклонений контролируется с помощью строительного уровня. Установленные несущие столбы, формирующие проем для откатных ворот, должны быть не ниже полотна их створки.

2. Установка опорной рамы

При монтаже откатных ворот рама располагается таким образом, чтобы широкая полка швеллера находилась на уровне грунта. В обязательном порядке перед бетонированием рама выравнивается по горизонтали, а также относительно боковых столбов. В итоге рама должна занимать точно то положение, которое предусмотрено проектной документацией или инструкцией производителя.


3. Закладка фундамента под опорные столбы и опорную раму

По опыту специалистов компании Master Company, для установки откатных ворот в Москве и Московской области фундаментное основание обустраивается в траншее глубиной не менее 1,7 м. Из них 0,4 м должно приходиться на песчано-гравийную отсыпку. Для других регионов глубина траншеи определяется глубиной промерзания в соответствии с региональными строительными нормами.

4. Подвод электрического кабеля для подключения автоматики

Электрические кабели прокладываются в грунте или фундаменте. При прокладке их необходимо помещать в металлические трубы с диаметром не меньше 25 мм. Также допустимо использование гофрированных либо пластиковых труб с внутренним диаметром от 15 до 25 мм. При прокладке кабеля через фундамент трубу нужно разместить заранее, до бетонирования. Внутри нее пропускается металлическая проволока или прочный шнур. С его помощью позже будет протянут кабель.

В зоне проезда трубы укладываются на глубину не менее 300 мм. В точке вывода кабель должен выходить из земли не менее, чем на 50 мм. После окончания работ по прокладке кабеля места его выхода из труб надежно герметизируются, чтобы предотвратить попадание внутрь влаги.

Монтаж откатных ворот

Работы по установке откатных ворот можно начинать только после того, как фундаментные основания опорной рамы и столбов достигнут необходимой прочности. Монтаж ворот проводится следующим образом.

1. Сборка створки

Если створки откатных ворот были поставлены в разобранном виде, на первом этапе необходимо собрать их, подготовив к монтажу. Процесс сборки начинается с рамы. Формирующие периметр балки фиксируются с помощью угловых соединителей. В результате этого получается прямоугольная конструкция. Плотно прикручивать соединители не нужно — это делается после окончательной сборки рамы. Далее на нее устанавливаются импосты и верхняя балка, а также другие комплектующие (если предусмотрено).

После выравнивания конструкции, места соединений окончательно фиксируются, все болты плотно затягиваются. При выравнивании необходимо контролировать прямые углы, а также диагонали конструкции. Если диагонали равны друг другу, значит, рама собрана правильно и не имеет перекосов.

Далее в собранную раму устанавливается наполнение, которое фиксируется с помощью болтов и штапиков. Места примыканий наполнения к раме могут закрываться планками. Если створка имеет тросовую растяжку, она монтируется на кронштейны, фиксируемые на импостах.

2. Установка роликов

Створка откатных ворот перемещается, прокатываясь на роликах. Ролики являются частью роликовой опоры, которая устанавливается после того, как створка собрана. При установке откатных ворот роликовый блок заводится в специальную полость в раме ворот. После того, как ролики установлены, на краю этой полости монтируется упор. Он ограничивает ход створки и необходим, чтобы ролики не выскакивали из рамы.


3. Монтаж зубчатой рейки

Выполняется в случае, если будет устанавливаться автоматика для откатных ворот. Рейка устанавливается в нижней части рамы по всей ее длине.

4. Монтаж створки на раму

Створка устанавливается на опорной раме, смонтированной на этапе подготовительных работ. До монтажа на опорную раму крепятся шпильки для роликовых опор. Места крепления шпилек выбираются так, чтобы обеспечить устойчивое положение створки. После этого роликовые опоры располагаются в соответствии с положением шпилек, створка выставляется на раму. Роликовые опоры фиксируются на шпильках.

5. Монтаж опорных столбов и укосов

Столбы устанавливаются строго вертикально на предназначенных для них площадках на опорной раме. Для крепления также используются шпильки. После того, как фиксация столбов выполнена, устанавливаются укосы. Они опираются одним концом на площадки на опорной раме, а другим — на боковины опорных столбов. В том случае, если конструкция откатных ворот не предусматривает использования опорных столбов, дополнительная фиксация створки выполняется с помощью кронштейнов. Кронштейны могут крепиться к несущим столбам, а также к дополнительным столбам забора. При использовании кронштейнов желательно применение поддерживающих роликов. Они устанавливаются в верхней части створки.

6. Установка притвора

Для обустройства притвора может использоваться дополнительный, специально установленный столб. Другой вариант — монтаж элементов притвора на несущем столбе.

На первом этапе выполняется установка кронштейнов. Их располагают там, где предполагается монтаж улавливателей. Улавливатели крепятся на кронштейны и при необходимости регулируются.

Инженеры «Мастер Компани» рекомендуют определять точки крепления улавливателей следующим образом: закрыв створку ворот, улавливатели размещаются таким образом, чтобы при закрывании створка фиксировалась между «лапками» улавливателя. Такие элементы устанавливаются парой: в верхней и в нижней части притвора. В боковой части притвора устанавливается профиль, ограничивающий движение створки.


Установка дополнительных комплектующих и оборудования

На финальном этапе монтажа откатных ворот проводится установка дополнительных комплектующих: механических запоров, замков, ручек. Для их крепления используются монтажные площадки и саморезы. Далее выполняется монтаж автоматики. Он проводится по инструкции производителя. При необходимости, наши сотрудники готовы выполнить ремонт откатных ворот сторонних производителей.

В Master Company вы можете купить откатные ворота по доступной цене, а также заказать их монтаж. Также компания предлагает распашные автоматические ворота, шлагбаумы и защитные жалюзи.

3D-Панорама шоу-рума

КАК | Установка автоматических откатных ворот — Pearson + Projects

Самостоятельная установка ворот — это экономичный способ получить желаемый вход, обеспечивающий конфиденциальность и безопасность. Я заказал свои ворота в GetaGate, у которой есть широкий выбор алюминиевых ворот и заборов высочайшего качества, соответствующих стандарту и индивидуальным требованиям. Лучше всего то, что это были самые доступные ворота, которые я мог найти. Они упрощают выполнение этого проекта домовладельцам и разнорабочим на выходных — с правильными продуктами и аксессуарами.

Шаг 1. Планирование и выбор ворот

Все подъездные пути индивидуальны, поэтому найдите время, чтобы спланировать тип и размер ворот для вашего помещения. Убедитесь, что имеется достаточно места для достижения желаемого размера проема и достаточный сток гусеницы при открытии ворот.

Если вы автоматизируете ворота, они должны быть на 300 мм длиннее ширины проема, чтобы двигатель мог работать. Если у вас нет места для откатных ворот, подумайте об использовании распашных ворот.

Шаг 2: Подготовка

Бетонная поверхность: Важно, чтобы у вас была подходящая поверхность, по которой ваши откатные ворота могут катиться. Поверхность должна быть ровной и ровной, как для ширины проема, так и для стока при открытии ворот. Не обязательно быть ровным, если уклон ровный по всей длине трассы.

Столбы: если у вас нет существующих столбов или требуется дополнительный столб для пешеходных ворот, убедитесь, что вы устанавливаете все столбы в соответствии с линией вашего забора, и выкопайте глубокий фундамент (чем глубже, тем лучше).Плохо установленные стойки ворот являются причиной большинства проблем с воротами.

Используя лицевую сторону стоек существующего ограждения, продолжите прямую линию по ширине проема, чтобы выровнять позицию для улавливающей стойки. Убедитесь, что столб имеет квадратную форму, закрепите его и забетонируйте на место.

Шаг 3: Путь ворот

Центр вашего пути будет примерно 80-100 мм от поверхности ваших столбов. Вытащив гусеницы по всей длине, положите их на землю, прежде чем закреплять.Используя шнур или линейку, убедитесь, что они находятся на прямой линии по всей длине. Если есть какие-либо несоответствия с вашей бетонной поверхностью, упакуйте дорожку, чтобы убедиться, что она должным образом поддерживается.

Чтобы закрепить направляющую, просверлите в бетоне отверстия и используйте саморезы. Начните с нескольких шурупов на каждой длине гусеницы, чтобы зафиксировать их в нужном положении, и проверьте правильность ролика ворот, прежде чем закручивать все винты.

Шаг 4: Ворота

Положите ворота плашмя на землю на что-нибудь мягкое.Измерьте места для фиксации ваших 2 колес, обычно на расстоянии 25% от конца ворот. Предварительно просверлив отверстия, закрепите колеса к воротам саморезами по металлу.

Я использовал стандартное трапециевидное колесо. Для более низкого профиля можно использовать полуутопленное колесо, чтобы приблизить ворота к земле.

Шаг 4: Направляющий кронштейн

После того, как колесная гусеница установлена, вы можете установить направляющий кронштейн над воротами. Этот кронштейн, расположенный на стойке за двигателем, предназначен для предотвращения падения ворот и направляет их влево и вправо.

Это будет охватывать верх ворот, в этом кронштейне есть некоторая регулировка, чтобы приспособиться к тому, насколько далеко ваши ворота находятся от забора. — надежно закрепите кронштейн на стойке.

Шаг 5: Улавливатель и стопор ворот

Улавливатель ворот направляет ворота в закрытое положение и предотвращает подъем ворот с пути. Исправлено получение поста для получения ворот при закрытии.

На противоположном конце, когда ворота полностью открыты, установите стопор ворот.Его можно установить на земле или на столбе забора. Это важно с точки зрения безопасности, чтобы ворота не соскочили с колеи или направляющего кронштейна.

Теперь ворота будут свободно катиться вперед и назад по рельсовому пути, оставаться прямо на направляющем кронштейне и иметь установленное открытое и закрытое положение с улавливателем ворот и стопором.

Шаг 6: Автоматизация ваших ворот

Если вы решите автоматизировать свои ворота, что я настоятельно рекомендую, есть несколько дополнительных шагов.

  • Сначала вам нужно выбрать между сетью или солнечной энергией. Если вы используете сетевое питание, вам понадобится источник питания, доступный для расположения вашего двигателя. Если это слишком сложно или дорого, лучшим вариантом может быть солнечная энергия.

  • Блок двигателя должен быть расположен на земле под направляющим кронштейном. Фиксируется и сидит на ровной бетонной поверхности.

  • Зубчатую рейку необходимо прикрепить к воротам на высоте, на которой она садится на мотор-редуктор.Перед тем, как прикрепить стойку к воротам, убедитесь, что она катится плавно и на правильной высоте. Закрепите стойку с каждого конца, а затем продолжайте с использованием последующих отрезков длины. Убедитесь, что стойка плавно катится по двигателю, при необходимости отрегулируйте высоту, а затем закрепите все винты.

  • Возможно, вам придется отрезать последнюю длину стойки, чтобы она соответствовала размеру ворот.

  • Заключительный этап подключения и включения мотора я согласовал с электриком.

Шаг 7: Извлеките пульт дистанционного управления и откройте, закройте, откройте, закройте….. 😉

Как установить рулонные ворота? — Магазин America’s Fence

Рулонные ворота отлично подходят для приложений, в которых недостаточно места для хранения консольных ворот и проемов с большим уклоном. Однако у вас должна быть гладкая поверхность, чтобы катить ворота с ходовых колес по проему. Для установки рулонных ворот:

  1. Убедитесь, что вы установили стойки, которые будут поддерживать гусеницу, по центру 8 дюймов, и использовали стойки не менее 2 ½ дюйма Sch 40.
  2. Рулонные ворота используют два колеса, установленные на задней вертикальной опоре ворот.Эти колеса движутся по колее, установленной по внутренней стороне забора.
  3. Установите универсальные кронштейны гусеницы на расстоянии одного фута от нижней части забора и одной ноги от его верха. Кронштейны устанавливаются так, чтобы U-образный болт находился ниже гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддержать 8-дюймовые рельсовые пути, необходимые для полного открытия ворот, то есть для 20-ти проемов потребуется три длины рельсов (24 фута).
  4. Измерьте расстояние от кронштейна до кронштейна.Используя трубу 1 5/8 ”Sch 40, обрежьте направляющую и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прилегает к кронштейнам, чтобы не образовался шов, из-за которого колеса могут застрять. После завершения у вас должны быть верхняя и нижняя дорожки, которые находятся на одинаковом расстоянии от одного конца до другого. Это важно, чтобы гусеница не заедала за задние колеса гусеницы.
  5. Установите задние опорные колеса на заднюю вертикальную опору ворот от. Колеса будут находиться примерно в одном футе от верха и низа ворот.Колеса будут установлены на внешней стороне ворот, чтобы можно было ездить по трассе. Затяните рукой.
  6. Установите двойное крепление колеса как можно дальше вперед на нижний горизонтальный элемент ворот.
  7. Поместив калитку в проем так, чтобы оба задних колеса гусеницы были наверху гусеницы, отрегулируйте колеса задней гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, так что вы не можете поднять ворота с рельсов, но направляющая не заедает во время движения по гусенице.Затяните колеса.
  8. Раскатайте ворота в проем. При необходимости отрегулируйте задние колеса гусеницы. Узел сдвоенного колеса имеет болт крепления оси, который позволяет вам контролировать направление ворот, когда они катятся через проем. При необходимости отрегулируйте.
  9. Используя две концевые ленты, которые подходят вокруг стойки защелки, установите смещенный замок n ’защелки так, чтобы, когда ворота полностью закрылись, язычок на защелке защелкнулся, захватывая раму ворот и позволяя вам заблокировать защелку.
  10. Возможно, вам придется отрегулировать узел двойного колеса на раме так, чтобы затвор вошел в защелку.
  11. Надежно затяните все гайки и болты, чтобы избежать смещения в будущем.

© 2018 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

© 2021 Американская компания по ограждению. Все права защищены. Разрешено воспроизведение только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

Учтите эти 3 вещи при выборе между установкой автоматических ворот, которые открываются, и автоматическими откатными воротами

Автоматические ворота — прекрасное дополнение к любому объекту недвижимости. Предлагая ряд преимуществ, от увеличения стоимости недвижимости до повышения безопасности вашего дома, есть множество причин для инвестиций в новую систему автоматических ворот.

Однако выбрать правильную систему иногда бывает непросто! При покупке новых автоматических ворот следует учитывать множество факторов, и одним из наиболее важных является тип устанавливаемых ворот.

В этом отношении есть два очень популярных варианта — распашные ворота и откатные ворота. Механизмы открывания у каждого разные, поэтому у обоих есть свои преимущества и недостатки.

Таким образом, вам необходимо принять во внимание эти 3 вещи, чтобы решить, какой вариант лучше всего подходит для вас:

Стоимость

Учитывая общую стоимость установки новых автоматических ворот, естественно учитывать цену каждого типа ворот, чтобы решить, какой из них выбрать.Для тех, у кого ограниченный бюджет, распашные ворота обычно являются более дешевым вариантом из двух, что делает их лучшим вариантом для тех, кто хочет снизить затраты.

Хотя оба типа ворот могут иметь одинаковую форму и размер, для откатных ворот требуется более сложный механизм открывания и установка дополнительных деталей. Например, распашные ворота состоят из двигателя и пары петель, установленных на стойке или стене, а для откатных ворот требуется двигатель, направляющая и ролики.

Площадь

Многие люди, которым устанавливают новые ворота, работают с ограниченным пространством на подъездной дорожке, и в этом случае откатные ворота могут быть более подходящим вариантом.Это связано с тем, что для работы откатных ворот требуется меньше места.

Например, для распашных ворот требуется много места между воротами и автомобилем, чтобы ворота не задевали транспортное средство при открытии, поэтому должно быть достаточно места для полного открытия ворот, а также места для транспортного средства. ждать, пока это произойдет.

Это означает, что вам нужно подумать о ширине проезжей части и доступном пространстве спереди и сзади, где он будет установлен. Если места мало, выберите раздвижной вариант, в то время как широкие подъездные пути могут выиграть от двойных распашных ворот, потому что для их открытия не требуется столько свободного пространства, как для одинарных распашных ворот.

Техническое обслуживание

Если вы не хотите беспокоиться об уходе за воротами, то распашные ворота, вероятно, лучший вариант. У них очень низкие эксплуатационные расходы по сравнению с откатными воротами, для которых необходимо постоянно расчищать гусеницы, и даже самый мелкий мусор вызывает проблемы с заклиниванием вдоль пути.

Распашные ворота, как правило, легче проводить в долгосрочном обслуживании. В механизме открывания меньше деталей, поскольку он более простой, чем те, что используются на откатных воротах, что означает меньшую вероятность поломки деталей и необходимости их ремонта или замены.

Для первоклассных автоматических ворот для вашего дома или бизнеса Superior Gate Services — это надежный выбор местных жителей. Чтобы получить идеи и увидеть некоторые недавние примеры нашей работы, загляните на нашу страницу галереи. Если вы ищете новые ворота или какое-либо сопутствующее оборудование, мы приглашаем вас связаться с нами через наш веб-сайт или позвонить нам по телефону (855) 747-4283, и один из наших дружелюбных представителей будет рад ответить на любые ваши вопросы.

Как установить консольные ворота звена цепи

Магазин: Ворота консольно-откатные | Фурнитура для консольных откатных ворот | Комплекты консольных откатных ворот

Версия PDF: Руководство по установке консольных ворот (PDF)


Перед тем, как начать:

Шаг 1 — Получение необходимых разрешений на зонирование и строительство.Могут существовать местные ограничения по зонированию или правовым актам, касающиеся высоты и типа забора и / или ворот. Ознакомьтесь с требованиями к отступлению линии собственности. Найдите булавки геодезистов, если забор будет расположен рядом с границами владений, или проведите обследование участка.

Шаг 2 — Измерьте площадь забора и определите расположение ворот.

Шаг 3 — Позвоните 811, прежде чем копать. Сообщите в местную или государственную службу защиты коммунальных предприятий, чтобы определить местонахождение потенциальных подземных коммуникаций. Обычно за размещение инженерных сетей не взимается плата, однако может взиматься изрядная плата за ремонт подземных коммуникаций, не говоря уже о возможной травме.

Шаг 4 — Приобретите ограждение из звеньев цепи, консольные ворота и оборудование для консольных ворот на сайте HooverFence.com.

Получение продукции

Убедитесь, что вы получили необходимые детали в течение 5 дней с момента получения комплекта консольных ворот Hoover Fence Co., используя упаковочный лист, прилагаемый к вашему отправлению, и копию вашего заказа.

Макет проекта

Инструменты для верстки:

  • Измерительное колесо
  • Рулетка
  • Кувалда
  • Ставки
  • Каменная нить
  • Краска для маркировки

Рисунок A

Шаг 1 — Забейте в землю два деревянных или стальных колья, которые будут использоваться для прикрепления троса к (Рис.А). Забейте колья на фут или два от того места, где вы хотите разместить столбики ворот; это позволит вам беспрепятственно сверлить / копать ямы. Это также может позволить вам «сбросить» струну во время рытья ям. Будьте осторожны, чтобы не ударить и не сдвинуть колья.

Рисунок A-1

Шаг 2 — Натянуть направляющую веревку кладки между этими стойками; при обматывании убедитесь, что веревка находится на одной стороне от каждого столбика. Эта строка будет обозначать расположение ворот и служить в качестве направляющей при установке столбов.Столбы будут установлены в бетоне на расстоянии 1 / 8-1 / 4 дюйма от линии струны, даже если стойки ворот и защелок могут быть разного диаметра (Рис. A-1).

Рисунок A-2

Шаг 3 — Фурнитура затвора предназначена для компенсации разницы, а консольные защелки затвора компенсируют смещение, вызванное роликами / стойками. Имейте в виду, что после установки роликов ворота фактически сдвинутся на несколько дюймов по внутренней стороне этих столбов и по внутренней стороне забора (рис.А-2). Это в нескольких дюймах от струны.

Убедитесь, что кладочная нить натянута и не имеет препятствий. При необходимости отрегулируйте колья и шнур. Если вы снимаете струну, чтобы выкопать ямы, постарайтесь снова растянуть струну, как это было до удаления.

Установочные посты

Инструменты для установки сообщений:

  • Земляные копатели
  • шнек
  • Лопаты
  • Шпиндель
  • уровень
  • Бетонная смесь

Рисунок A-1

Рисунок A-2

Для консольных ворот обычно требуется три стойки, что делает их уникальными; два используются для установки роликов и ворот, а третий необходим как фиксатор.Две роликовые стойки будут одинакового размера и обычно больше, чем стойка защелки. Важно: хотя стойка защелки меньше в диаметре, вы установите ее в бетоне на том же расстоянии от направляющей струны, что и роликовые стойки. Консольная защелка компенсирует смещение после установки ворот. У консольных ворот звено цепи натянуто только на «открывающейся» части ворот. Часть ворот, которая растягивается звеном цепи, обычно на 6 дюймов больше, чем «проем», чтобы обеспечить безопасность там, где ролики будут смещать ворота.Противовес не натягивается звеном цепи, поскольку он обычно находится за остальной частью ограждения. Установите стойки ворот в соответствии с размером «проема» ворот, который вы заказали. Например, проем ворот шириной 20 футов должен иметь ровно 20 футов изнутри внутрь стойки защелки и первой роликовой стойки Рис. A-1. Если вы должны сделать ошибку, сделайте небольшую ошибку, установив стойки слишком близко друг к другу. Поскольку ворота перекрывают проем, столбы, расположенные близко друг к другу, не будут иметь большого значения.

Консольные ворота большие и тяжелые, как и их столбы. Проконсультируйтесь с местными строительными нормами и правилами, чтобы узнать правильную глубину и диаметр отверстий и бетонных оснований. Как правило, нижние колонтитулы должны быть в три раза больше диаметров установленных столбов. Часто рекомендуется, чтобы глубина нижних колонтитулов столбов забора составляла 1/3 ее длины и ниже нуля. Вы можете дополнительно закрепить опоры и бетонные нижние колонтитулы, выкопав в нижней части отверстия отверстие большего диаметра по сравнению с верхним. В результате получится «колоколообразное» отверстие в отличие от «морковного» отверстия.

Рисунок A-3

Для определения места размещения последней роликовой стойки вам необходимо измерить растянутую часть ворот и противовес, чтобы убедиться в правильности посадки. Рис. A-3. В общем, растянутая часть консольных ворот на 6 дюймов больше, чем проем, чтобы гарантировать, что они перекрывают любые зазоры, вызванные смещением роликов. Оборудование варьируется, поэтому всегда лучше проводить измерения после получения ворот для планирования установки.

Рисунок A-4

Для установки столбов ворот выкопайте ямы диаметром 12-30 дюймов и глубиной 42-48 дюймов.Глубина и диаметр бетонных нижних колонтитулов варьируются в зависимости от вашего местоположения. Указанный выше размер отверстия хорошо подходит для участков с промерзшим грунтом. Отверстия должны быть «колоколообразными», а не «морковными» Рис. A-4. Затем заполните отверстие (я) бетоном и «воткните» столб в мокрый бетон и отвес с помощью уровня. Убедитесь, что ваш бетон не слишком влажный или жидкий. Бетон должен иметь пластиковую консистенцию, достаточно сухой, чтобы столб не опустился на дно отверстия. Стойка ворот НЕ ДОЛЖНА доходить до дна отверстия; под столбом и вокруг него должен быть бетон.Вы захотите оставить бетонный уровень прибл. На 2–4 дюйма ниже уровня земли или уровня земли, особенно в местах, которые замерзают, засыпьте ее грязью. Замените столбик. Когда земля замерзает, бетонный нижний колонтитул может «вздыбиться», если вы заполните бетон до верха отверстия. Оставьте столб (-ы) в покое примерно на 24 часа или на время, достаточное для затвердевания бетона.

Установите консольные ролики и крышки

После затвердевания бетона вы можете установить два нижних консольных ролика на две роликовые стойки, по одному на стойку, с помощью поставляемых U-образных болтов.Если местность неровная, сначала установите каток на самый высокий уклон. Следует позаботиться о том, чтобы консольные катки не устанавливались слишком низко, где снег, лед и промерзшая земля могут снизить производительность. Для выравнивания второго ролика с первым может использоваться прямая однородная длина трубы или трубы, помещая его поперек верха роликов. Плотно затяните все гайки на U-образных болтах консольного ролика.

Сначала установите консольный ролик на самый верхний уклон.

Установите второй нижний ролик заслонки на одном уровне с первым.

Надежно затяните ролики нижней заслонки.


В нашем Каталоге оборудования для консольных ворот имеется множество вариантов консольных роликов и крышек. Ниже приведены несколько примеров доступных опций.


Стальной консольный ролик
Нейлоновый консольный ролик
Крышка консольного ролика

Стальные ролики — Стальные консольные ролики доступны с пресс-масленкой. Доступные размеры включают 3 дюйма, 4 дюйма и 6-5 / 8 дюймов. Доступны стальные или нейлоновые крышки.

Нейлоновые ролики — Нейлоновые ролики имеют герметичные подшипники, не требующие обслуживания. Нейлоновые ролики доступны для квадратных и круглых заготовок различных размеров. Доступны стальные или нейлоновые крышки.

Крышки с консольными роликами — Настоятельно рекомендуется при каждой установке для защиты точек защемления и ограничения ответственности.

Подвесные консольные откатные ворота

Вверху: Отрегулируйте ролики, когда консольные ворота отцентрированы, равномерно уравновешенные на роликах консольных ворот.

Для подвешивания консольных ворот обычно требуется несколько дополнительных рук. Начните с того, что перенесите шибер к роликовым стойкам и лягте на землю за роликовыми стойками лицевой стороной вверх. Приблизительно отцентрируйте всю ширину ворот с роликовыми стойками. Когда ворота находятся в горизонтальном положении, поставьте нижнюю планку ворот непосредственно на нижние ролики ворот.

Далее, макет верхних роликов ворот и крышки. В зависимости от производителя вы можете свободно установить верхние ролики ворот и крышки рядом с верхней частью роликовых стоек; это позволяет вам просто сдвинуть ролики ворот вниз и на место, когда ворота находятся в вертикальном положении.Поднимите запорную заслонку в вертикальное положение так, чтобы ее вес был сосредоточен на роликовых стойках. Крепко держитесь или прикрепите ремни безопасности, чтобы ворота не упали. Наденьте верхние ролики на раму ворот и затяните U-образные болты. Оставьте зазор 1 / 4-1 / 2 дюйма между роликом и верхней направляющей ворот, чтобы обеспечить плавную работу и предотвратить заклинивание.

Передвиньте ворота назад и вперед несколько раз, чтобы проверить работу. Убедитесь, что консольные ворота не имеют заеданий, которые могут быть вызваны слишком плотной установкой роликов на раме ворот.Проверить ворота на установку уровня. Убедитесь, что все U-образные болты надежно затянуты.


Нижние ролики должны быть выровнены и надежно закреплены перед подъемом шиберной заслонки в вертикальное положение.

Отцентрируйте заслонку на нижних роликах перед подъемом в вертикальное положение.

При установке верхних роликов оставьте небольшое пространство в 1 / 4-1 / 2 дюйма между роликами и верхним элементом заслонки.

Плотно затяните все гайки на U-образных болтах и ​​отрегулируйте крышки, чтобы предотвратить трение.

Установить защелку консольной раздвижной двери

Следующим шагом будет установка защелки консольной шиберной заслонки.Большинство защелок консольных шиберных затворов уникальны тем, что «вилочная» часть защелки или приемник защелки устанавливается на штырь защелки затвора, а не затвор. Затем меньшая часть защелки устанавливается на переднюю кромку шиберного затвора. Когда они встречаются, защелка закрывается на замок. Защелки консольных ворот просто устанавливаются с помощью гаек и болтов. Выбирайте и устанавливайте на удобной высоте.

Защелка стандартная консольная

Крупный план стандартной консольной защелки ворот

Защелка для стандартных консольных ворот в закрытом положении

Установите привод раздвижных ворот

Процесс установки привода раздвижных ворот зависит от марки и модели, которые вы собираетесь установить; Перед тем, как продолжить, внимательно прочитайте инструкции у оператора ворот.Ниже приведены некоторые общие рекомендации, которые применимы к большинству производителей приводов ворот, однако ваше руководство по установке будет вашим окончательным ресурсом во время установки.

Большинство приводов шиберных затворов допускают установку на стойку или опору. Приводы ворот, монтируемые на столбах, обычно устанавливаются на круглые или квадратные стальные стойки, которые вмонтированы в бетонные нижние колонтитулы под воздействием мороза. Привод ворот зажат этими стойками и прикреплен болтами. Большинство приводов ворот также допускают установку на площадку, что означает, что оператор ворот будет опираться на бетонную площадку.В любом случае первым шагом обычно является установка стоек привода ворот или заливка подушки. Обычно оператор размещается по центру между двумя роликовыми стойками. Цепь прикреплена к передней кромке или стороне защелки ворот и простирается до противоположного конца. Скобы будут прикреплены к стойкам ворот, а цепь будет вставлена ​​стопорными штифтами.

Автоматические откатные ворота своими руками страница

Хотите установить свои автоматические откатные ворота. Без проблем. В компании Automatic Solutions есть все необходимое для создания и установки автоматических раздвижных ворот.Вам даже не нужно делать ворота, если хотите. У нас есть ассортимент готовых откатных ворот по таким низким ценам, что вы, вероятно, заплатите больше только за материалы и компоненты. Мы также поставляем ворота для плоских пакетов, вырезанные по размеру или изготовленные на заказ по вашему дизайну.

Примечание. Информация на этой странице предназначена только для ознакомления с типовой установкой. Размеры будут варьироваться в зависимости от типа ворот и настройки ходовой части.

НА ЭТОЙ СТРАНИЦЕ
Планирование и подготовка
Установка двигателя и стойки
Упоры ворот
Готовы к включению и программированию.

Планирование и подготовка. Чем больше времени вы проведете на этом этапе, тем меньше будет сделано ошибок и потрачено времени на переделку, поэтому потратьте немного времени на то, чтобы сделать эту часть правильно. У любых откатных ворот есть только несколько ключевых частей, которые требуют рассмотрения: направляющая, ворота, направляющая опорная стойка или пирс, стойка-приемник или пирс. Конечно, в разделе автоматизации есть еще много соображений, но пока давайте сосредоточим наше планирование на основах, поскольку они остаются неизменными независимо от того, автоматизированы ворота или нет.

Первое, что вам нужно, это две определяемые точки для определения открытия ваших ворот. У вас могут быть уже существующие столбы, опоры из кирпича или бетона. В противном случае вам нужно будет разрешить установку столбов или опор, которые будут действовать в качестве приемника при закрытии и направлять опору.


Если вы устанавливаете новые столбы, я бы посоветовал квадрат 75 мм в качестве хорошего размера, а при бетонировании в землю минимум 600 мм в бетоне с прикрепленными опорами. (См. Раздел о последующей установке).

После того, как вы определили свои две точки, вы можете начать искать и записывать некоторую информацию — 1.Ширина проема между двумя нашими столбами или опорами. 2. Это даст вам ширину для ваших ворот — обычно это ширина проема плюс 50 мм нахлест на стороне приемника плюс нахлест на стороне направляющих / роликов, обычно 100 мм для ручных ворот или 400 мм для автоматических ворот. 3. Определив общую ширину ворот, вы можете проверить, достаточно ли места для их полного открывания, не препятствуя открытию.

Ваш филиал «Автоматические решения» поможет вам выбрать гусеницы, двигатели и т. Д. И посоветует требуемые размеры.Вы также можете написать нам по электронной почте, чтобы получить помощь, и загрузить фотографии, если они у вас есть.

Теперь, когда вы определились, куда будут скользить ваши ворота, вы можете определить свой стиль трека. В общем, существует два основных варианта гусеницы: «на болтах» и «бетон в», но будет справедливо сказать, что существует множество различных вариаций, особенно в стиле бетона. При выборе типа гусеницы просто помните, что центр гусеницы будет проходить на 100 мм от внутреннего края ваших столбов или опор при использовании ворот толщиной 50 мм.Если ваши ворота толще, вам нужно будет отрегулировать центр дорожки в соответствии с требованиями. Чтобы просмотреть стили дорожек, нажмите здесь.

Монтаж мотора и стойки. Наиболее распространенный метод крепления двигателя — это прикручивание болтами к заранее подготовленной бетонной подушке, хотя для большинства двигателей доступна опорная плита, которую можно заранее установить в бетон вместе с гусеницами, что упрощает процедуру установки болтов. Используйте стойку определенной длины, чтобы расположить двигатель по отношению к воротам, и учесть положение концевого выключателя.

После того, как вы надежно прикрутили двигатель, используйте ручное дублирование, чтобы перевести ворота в ручной режим. Начните с одного конца и с помощью винтов закрепите первую часть рейки по центру шестерни. Рейка не должна располагаться прямо на шестерне, но между шестерней и рейкой должен быть зазор 1 мм. Сдвиньте ворота вперед и назад, чтобы убедиться, что первая длина выровнена. Теперь вы можете сдвигать шибер, пока шестерня не окажется примерно в 800 мм от конца первой стойки. Присоедините следующую длину рейки к точке соединения первой длины рейки и поместите другой конец рейки на шестерню.Теперь вы сможете закрепить эту длину стойки в двух точках и перейти к следующей и последующим длинам. Возможно, вам придется обрезать последнюю длину, чтобы она вам подошла. Когда все длины подобраны, проверьте работу стойки, прежде чем вставлять все крепежи.

Остановки для ворот . Все автоматические ворота требуют остановки открывания и закрывания для безопасности и программирования. На откатных воротах это означает надежную остановку открывания, а приемник ворот обычно заботится об остановке закрывания. Установите хорошие механические упоры и сэкономьте на обслуживании и разочарованиях.

Готов к питанию и программированию . На этом этапе я предполагаю, что вы профессионально подключили питание, а вся остальная проводка завершена. Мое простое предложение заключается в том, что вы оставите большинство дополнительных устройств, таких как лучи фотоэлементов и клавиатуры, не подключенными, и установите все необходимые петли до тех пор, пока вы не закончите программирование и не обеспечите бесперебойную работу ваших ворот. Подключение наворотов только усложнит ситуацию, если все пойдет не так, как ожидалось. Наличие простых основ значительно упрощает поиск неисправностей.

Установка автоматических ворот | Обслуживание автоматических ворот в тот же день!

У нас всех и так достаточно на тарелках. Мелкие дела со временем накапливаются все выше и выше. Мелочи, которые могут показаться не такими уж сложными, могут превратиться в целую гору ответственности и неудобств, когда все это складывается. Зачем усложнять себе жизнь, чем нужно? Если вы не хотите выходить из машины на морозе или под дождем, автоматические ворота могут облегчить вам день.А благодаря эффективным и доступным услугам по установке автоматических ворот, которые мы предлагаем здесь, в Automatic Gate Masters, нет лучшего времени для этого разумного изменения, чем настоящее.

Преимущества автоматических ворот

Удобство — это причина номер один, по которой многие выбирают автоматические ворота. Однако есть много других преимуществ, которые делают его отличным вариантом для вас и вашего дома. Материалы, которые мы используем для наших ворот, такие как железо, сталь, дерево, винил и алюминий, рассчитаны на долговечность и обеспечивают дополнительную безопасность вашей собственности.

Эти ворота не только обеспечивают безопасность, но и искусно изготовлены и визуально привлекательны для глаз. Они добавляют элегантности внешнему виду вашего дома. Благодаря дополнительной конфиденциальности в жилом помещении за счет автоматической установки ворот и удобной возможности открыть ворота, не выходя из дома, выбор Automatic Gate Masters для ваших требований по установке является легким делом.

Почему выбирают автоматические мастера ворот?

Когда вы выбираете партнерство с нашей компанией для ваших потребностей в автоматических воротах, вы подписываетесь на лучших из лучших.Благодаря нашей высококвалифицированной команде и преданности нашим клиентам установка ворот часто может быть завершена всего за один день. Во многих случаях мы избавимся от ваших волос всего через несколько часов. У нас есть опыт и оборудование, чтобы либо модернизировать ваши текущие ворота, чтобы превратить их в автоматическое устройство, либо установить для вас совершенно новые ворота.

Прежде чем мы завершим нашу работу, мы тщательно проверяем все системы, чтобы убедиться, что у вас есть электричество, подключенное к устройству 24/7. Таким образом, у вас никогда не будет проблем с использованием ворот.Наша команда находится на связи 24 часа в сутки и готова помочь вам с любыми проблемами, которые могут возникнуть.

Мы обещаем вам эффективные и доступные технологии и квалифицированное обслуживание. Позвоните в Automatic Gate Masters сегодня, чтобы организовать бесплатную консультацию и стать на шаг ближе к дому своей мечты.

6 вещей, которые необходимо знать перед установкой автоматических откатных ворот

6 вещей, которые необходимо знать перед установкой автоматических откатных ворот

Эффективные и безопасные автоматические раздвижные ворота работают на системе передатчик-приемник, что позволяет коммерческим и промышленным предприятиям работать гораздо более гладко.Для владельцев бизнеса, рассматривающих это дополнение к своему помещению, вот что нужно сделать.

  1. Строительство ворот

От бетонной дорожки и самих ворот до опорной стойки и стойки приемника, специалист CSA Fencing из Перта может построить автоматические раздвижные ворота от начала до конца — никаких переделок и потраченного времени не потребуется. когда на борт попадает профессионал.

Установление двух точных точек, где ворота будут открываться, имеет решающее значение, обеспечивая достаточную ширину открывания и возможность полного открытия ворот. Â

  1. Ширина проезжей части

Будь то коммерческая или промышленная недвижимость, автоматические откатные ворота будут доступны только в том случае, если на подъездной дороге достаточно места для установки. Другие факторы, которые следует учитывать, — это будет ли подъездная дорога единственной точкой доступа к собственности, или будет ли дополнительный задний или боковой вход. Пешеходные ворота потребуются, если раздвижные ворота являются единственным вариантом входа.

  1. Мощность

Для большинства приложений требуется 24 В на плате управления воротами. Хотя двигатели, которые мы используем здесь, в CSA Fencing, имеют резервную батарею, мы всегда просим клиентов поставить розетки для их двигателей ворот.

Двигатель с резервным аккумулятором также может быть выгодным вложением, гарантирующим, что в случае отключения электроэнергии ворота будут продолжать работать, а бизнес будет работать в обычном режиме.

  1. Бетонная опора

Для откатных ворот на направляющих требуется бетонная «полоса», закрывающая пространство для втягивания и проема проезжей части.Начиная с ширины 300 мм и глубины 300 мм, бетонная опора также должна обеспечивать дополнительную ширину для размещения транспортных средств, въезжающих и выезжающих из помещения.

  1. Устройства безопасности

Помимо обеспечения бесперебойной работы и повседневной деятельности, владельцы бизнеса могут быть уверены, что автоматические раздвижные ворота повысят безопасность всех, кто участвует в пешеходном движении — от сотрудников и курьеров до пешеходов в окрестностях.Направляющие для раздвижных ворот, например, имеют фотоэлектрические элементы или прикрепленные «балки из полиэтилена», которые гарантируют, что ворота закроются только после того, как пешеход или транспортное средство полностью войдут в проем или выйдут из него.

  1. Контроль доступа

Будет ли использоваться существующий пульт от ворот гаража для доступа к пульту дистанционного управления раздвижной двери, необходимо учитывать, как и возможность активации ворот через внутренний домофон.Другие факторы, о которых следует подумать: добавление функции ворот для доступа пешеходов, а также то, закроются ли ворота автоматически или вручную с помощью пульта дистанционного управления после того, как автомобиль въезжает / выезжает из помещения.

Автоматические раздвижные ворота могут выглядеть просто, но правильная конструкция — это то, что лучше всего доверить профессионалам — например, о раздвижных воротах в Перте и экспертах по воротам безопасности в CSA Fencing WA — все, от индивидуальной установки до текущих операций, будет выполнено из!

CSA Fencing: семейное предприятие в Западной Австралии, находящееся в собственности и под управлением семьи, у нас более 35 лет опыта работы в индустрии защитных ограждений.Свяжитесь с нами сегодня, и мы поможем вам найти подходящий вариант откатных ворот или ограждений для вашего бизнеса!

.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
