Термос теплицы – как построить подземную или заглубленную конструкцию своими руками по уникальной энергосберегающей технологии, что нужно знать о земле под постройку

Содержание

нового поколения Анатолия Патия своими руками, конструкция по видео, отзывы владельцев, чертежи

Долгое время прибыльный тепличный бизнес в холодных регионах был невозможным. Но с обустройством парников-термосов нового поколения эта проблема решена. Можно круглый год разводить разные культуры при минимальных затратах на обогрев и электроэнергию.

Особенности конструкции теплицы-термоса

Теплицу-термос устанавливают при помощи котлована на глубине 2 м. Предварительно для парника нового поколения потребуется залить фундамент. Стены парника монтируются из термоблоков.

Первое, что нужно сделать перед строительством теплицы – осмотреть и подготовить место для неё. Желательно, чтобы это был прямоугольный участок, вытянутый с севера на юг

Первое, что нужно сделать перед строительством теплицы – осмотреть и подготовить место для неё. Желательно, чтобы это был прямоугольный участок, вытянутый с севера на юг

Это изобретения киевлянина Анатолия Патия. Он первый запатентовал чертежи и конструкции уникальной теплицы. При минимальных затратах на отопление можно круглый год выращивать любые растения даже в Сибири.

С помощью многочисленных экспериментов был построен солнечный вегетарий, в котором даже зимой без отопления поддерживается плюсовая температура. Это было достигнуто благодаря системе светоотражения. Обычные парники с легкостью пропускают свет, а теплица-термос имеет затемнение с северной стороны. При этом южная часть пропускает необходимый растениям солнечный свет.

Дополнительно оборудованное отопление может и не пригодится. Даже зимой в теплице нового поколения сохраняется тепло. Разница между температурой на улице и в парнике составляет всего 7 градусов.

Особенности конструкции парника-термоса:

  • Зеркальная сетка;
  • Термоэкран.

От пагубного влияния ультрафиолета днем культуры защищает зеркальная сетка. При этом она не позволяет воздуху перегреваться, что является значительным плюсом. Термоэкраны выполняют свои функции в холодное время года. Они отражают инфракрасное облучение и сохраняют тепло внутри парника. Благодаря этим двум системам и создается оптимальный микроклимат.

Термоэкран являет собой утепляющую систему, способную отражать инфракрасные лучи. Конструкция состоит из вспененного полиэтилена, который утепляет теплицу, и фольги, которая работает отражателем.

Теплица-термос – это отличная зимняя конструкция, которая позволяет существенно сэкономить на электроэнергии. При ведении бизнеса этот фактор достаточно важный. При этом увеличивается и урожайность культур, так как растения получают максимум природного света.

Преимущества и недостатки теплицы-термоса нового поколения

Теплицы нового поколения имеют свои плюсы и минусы. Они выгодно отличаются от традиционных поликарбонатных конструкций. Важной отличительной особенностью является экономность парника-термоса. На его обогрев и содержание требуется намного меньше электроэнергии.

Вкапывают такую теплицу на 2-2,5 метрf, потому что именно на такой глубине уже не наблюдается перепадов температур

Вкапывают такую теплицу на 2-2,5 метрf, потому что именно на такой глубине уже не наблюдается перепадов температур

Каркас позволяет разместить в теплице большое количество растений.

Теплица-термос надежно защищает культуры от негативного воздействия ультрафиолета. Также можно не бояться, что растения замерзнут. Они находятся в комфортных условиях микроклимата.

Плюсы теплицы-термоса:

  1. Большой коэффициент эффективности использования парников за счет светоотражателей;
  2. Создается комфортный микроклимат, который приближен к природным условиям;
  3. Можно обеспечить круглогодичное выращивание культур;
  4. Теплица получает максимум природного света;
  5. Хорошо удерживает тепло, благодаря чему можно сэкономить на системе обогрева.

Для постройки такой теплицы нужно использовать прочные и качественные материалы. При правильном возведении парник прослужит не меньше 15 лет. Стоит отметить, что в теплице нового поколения можно выращивать любые виды культур. Даже садовые варианты.

Минусы парника нового поколения:

  1. Сложности в обустройстве вентиляции;
  2. Нужно обладать знаниями, как правильно сделать канализацию;
  3. Сама постройка может обойтись дорого.

Но при этом важно понимать, что теплица быстро себя окупит. Затраты на обслуживания такого парника минимальные. При этом надежная конструкция прослужит не один год.

Подготовка к строительству теплицы-термоса Анатолия Патия

Подготовка играет важную роль для прочности и надежности будущей теплице. Необходимо создать проект, правильно выбрать место, вырыть котлован и залить фундамент. Без этих операций невозможно соорудить прочный парник нового поколения.

Как бы необычно это ни звучало, но яма – это ключевой элемент теплицы термоса

Как бы необычно это ни звучало, но яма – это ключевой элемент теплицы термоса

Правильный выбор места постройки:

  1. На будущую теплицу не должна падать тень от зданий или насаждений, которые находятся рядом;
  2. Для организации природного освещения протяжность парника должна быть с востока на запад;
  3. Нельзя устанавливать конструкции рядом с подземными водами, иначе они вскоре затопят теплицу;
  4. Установку парника невозможно переместить в другое место, поэтому нужно ответственно подойти к месту постройки.

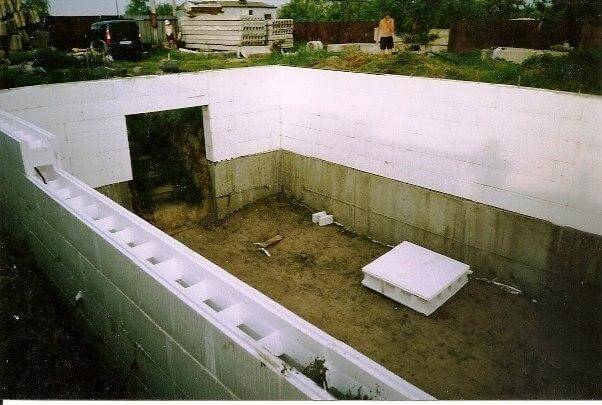

Строить теплицу придется в земле, поэтому нужно вырыть котлован. Размеры углубления зависят от площади парника. Нужно понимать, что ручной силы в этом случае может быть недостаточно и придется воспользоваться специальной техникой. Нужно обратиться за помощью к опытным работникам, так как котлован должен быть правильной формы.

Глубина котлована должна составлять не меньше 2 м. Так теплица не будет промерзать. А ширина должна быть не больше 5 м. Длина парника при этом может быть абсолютно разной.

После механической работы с котлованом необходимо отшлифовать углы вручную. Для этого понадобится лопата. На этом этапе важно определится с установкой коммуникаций.

Также для надежности конструкции важно залить фундамент. Это может быть ленточный вариант из бетона или блоков. Потребуется вырыть траншею, сделать песчаную подушку, установить арматуру и залить раствор. Каждый этап имеет свои нюансы и особенности. После окончания работ потребуется месяц на окончательное укрепление основания.

Постройка теплицы-термоса своими руками

После того, как фундамент застынет, можно приступать к возведению стен. Для этого используются термоблоки. Их улаживают друг на друга, продевая металлические профили. На них в последующем будет монтироваться крыша.

Внешне теплица-термос – некое подземелье с прозрачной крышей, иначе – сооружение траншейного типа

Внешне теплица-термос – некое подземелье с прозрачной крышей, иначе – сооружение траншейного типа

Высота стен должна составлять не менее 50 см над уровнем земли. Это средние размеры погодных осадков.

Нужно предусмотреть выход из теплицы и тамбур. Тамбур послужит не только складом для инвентаря, но в нем будет создана воздушная прослойка, что обеспечит лучшую сохранность тепла. Это помещение нужно отделить от основной зоны и от улицы дверьми.

Дальше следует утеплить парник. Для внутренней части теплицы используется термостат. Нужно постелить 2 слоя этого материала. Дальше можно приступать к возведению крыши из поликарбоната.

Технология обустройства крыши:

  1. Подготовка стропил для крыши;
  2. Деревянные детали нужно обработать антисептиком;
  3. Установка конька и опор;
  4. Монтаж поликарбоната при помощи термошайб и саморезов;
  5. Стыки нужно обработать герметиком.

В северных регионах поликарбонатные листы нужно класть в 2 слоя. После окончания всех работ необходимо убедиться, что теплица хорошо утеплена, не имеет щелей. При наличии таких их нужно заделать монтажной пеной или цементным раствором.

Схема постройки теплицы-термоса непростая. Стоит обратить внимание на опыт популярных огородников. В этом поможет минчанин Олег Пушкаренко со своими рекомендациями.

Отзывы владельцев о теплице-термосе

Мировая паутина позволяет в любой момент посмотреть отзывы владельцев о парнике нового поколения. Большинство их них положительные. Это неудивительно, ведь конструкция имеет массу преимуществ.

Теплица, которая функционирует круглый год, сможет снабдить всеми необходимыми растениями и принести дополнительную прибыль

Теплица, которая функционирует круглый год, сможет снабдить всеми необходимыми растениями и принести дополнительную прибыль

Отзывы о парнике-термосе касаются:

  • Долговечности;
  • Удобства в использовании;
  • Возможности круглогодичного выращивания.

Наибольшей популярностью такие конструкции пользуются в северных областях, где постоянно холодно. Конечно, чтобы возвести такой парник своими руками, требуется много сил и некоторые денежные затраты. Но все быстро окупается, а теплица-термос прослужит долго.

Теплица-термос своими руками (видео)

Чтобы построить парник нового поколение самостоятельно потребуется много сил и финансов. Лучше покупать качественные материалы для надежной и долговечной постройки. Устройство теплицы нужно начинать с правильного выбора места и рытья котлована. Дальше идет установка фундамента, возведение стен и крыши.

Примеры теплиц-термос (фото)

Круглогодичная теплица-термос. Чудо-конструкция, помогающая уменьшить затраты на тепло и свет

«Готовь сани — зимой, а зимнюю теплицу — весной» (народная» пословица).

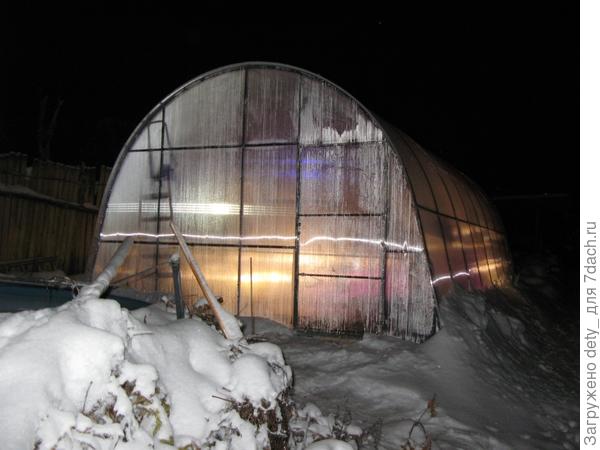

Вечерний вид

Вечерний вид

Теплица-термос, о которой пойдёт речь, «работает» первый сезон.

Как всё начиналось? Идея позаимствована у Александра Васильевича Иванова, изобретателя СБВ — солнечного биовегетария. Под словом «идея» здесь понимается задача (или возможность) выращивания зелёной летней продукции зимой, т.е. круглогодично, с уменьшенными затратами на тепло и свет. Не с уменьшенными теплом и светом (поскольку законы физики и биологии отменить или изменить невозможно), а с уменьшенными затратами на энергию.

Построить классический СБВ: с градуированными уклонами почвы и кровли — мне не позволила «архитектура» участка, да и финансы. А поскольку задача сохранения тепла является одной из первостепенных, то «мозговой штурм» проблемы привёл к появлению идеи теплицы-термоса, в которую были бы, по возможности, встроены элементы СБВ. Что и нашло своё воплощение к концу прошлого летнего сезона.

Дневной вид
Дневной вид


Ночной вид
Ночной вид



Далее — конкретика:

В тамбуре
В тамбуре

Устройство теплицы

«Теплица-в-теплице»: две арочные конструкции, покрытые обычным сотовым поликарбонатом, одна над другой, по оси восток-запад.

Внутренняя теплица — стандартная, 3х6 м, поликарбонат 4 мм.
Наружная конструкция — 4,5х8 м, поликарбонат 6 мм.

По продольной оси обе конструкции расположены симметрично, а по виду сбоку (если смотреть с севера на южную сторону) — со сдвигом влево, чтобы входной тамбур был повместительнее.

Получилось, что дополнительные 2 м наружного контура делятся примерно так: 1,3 м — со стороны входа (восточная сторона), а с другой, западной стороны, получился технический проход около 70 см шириной, как, впрочем, и весь промежуток между наружной и внутренней теплицами.

Если бы делал ещё раз, то промежуток сделал бы посвободнее, не менее 80 см. Вход в наружную и во внутреннюю теплицу — с востока. Основания, на которых стоят металлоконструкции — обычные для таких теплиц, пропитанные бруски 10х10. По периметрам обеих теплиц, впритык к брускам, вкопаны фундаментные утеплители — плиты «Пеноплекс».



Днём в начале зимы
Днём в начале зимы


Днём в конце зимы
Днём в конце зимы


Внутри — три полосы грядок, высокие, оцинкованные с полимерным покрытием, 25 см высотой.

Центральная полоса состоит из двух грядок-половинок — длина и ширина каждой соответственно 2 м и 80 см. Таким образом, между двумя половинами центральной грядки в центре теплицы — проход, около 70 см. Расстояние от входа до переднего торца центральной грядки — около 80 см, в конце теплицы от торца грядки до входа/выхода — около 50 см, технический проход на «чёрный вход/выход».

По бокам две грядки: с южной стороны — 65 см, с северной — 50 см, длина обеих 6 м, т.е. во всю длину внутренней теплицы.

Система вентиляции


В процессе устройства вентиляции
В процессе устройства вентиляции
Под грядками на глубине 50-70 см вкопаны трубы и чугунные старые размороженные лопнувшие батареи. С одной стороны в них входят высокие трубы-стояки (через патрубки) высотой почти до потолка теплицы, с другой стороны, тоже через патрубки или резиновые толстостенные шланги — низкие трубы-стояки, по 4 на каждой грядке, на высоте около 10-15 см от поверхности почвы.
В высокие трубы вмонтированы бытовые вытяжные вентиляторы, 12 штук по 14 Ватт (на 4 высоких стояках, по 3 вентилятора на каждом), которые работают круглосуточно, забирая нагретый воздух из-под потолка теплицы и отдавая его под землю, пропуская воздух через закопанные в землю батареи и нагревая землю «бесплатным» солнечным теплом, одновременно подпитывая влажным конденсатом почву на глубине. Ночью процесс продолжается, только теперь нагретая земля отдаёт набранное за день тепло — в воздух, уравнивая суточные колебания температуры, которые без такой «технологии» — неизбежны.

В батареях и в трубах отверстия, прорезанные в нижней их части — это обязательно!, — через которые конденсат уходит в почву, сохраняя влагу в замкнутом объёме.

Внутри теплицы всегда влажно, постоянно на стенах и сводах — конденсат. Благодаря этому, полив — капельный, из двух 200-литровых бочек — провожу один раз в 30 дней, тем не менее, почва всегда влажная, как будто что-то увлажняет её из-под земли. Видимо, так оно и есть: влага, попадающая из воздуха в подземные каналы через прорезанные по низу отверстия, возвращается обратно в землю.

В процессе устройства подпочвенного подогрева
В процессе устройства подпочвенного подогрева

Обогрев

Над батареями, которые засыпаны песком с грунтом, установлена автоматическая система почвенного обогрева, раздельная на три грядки, каждая со своим  датчиком. Температура поддерживается — на уровне датчика (глубина около 15 см) + 26ºC, температура почвы на глубине 5-7 см — около +18ºC.

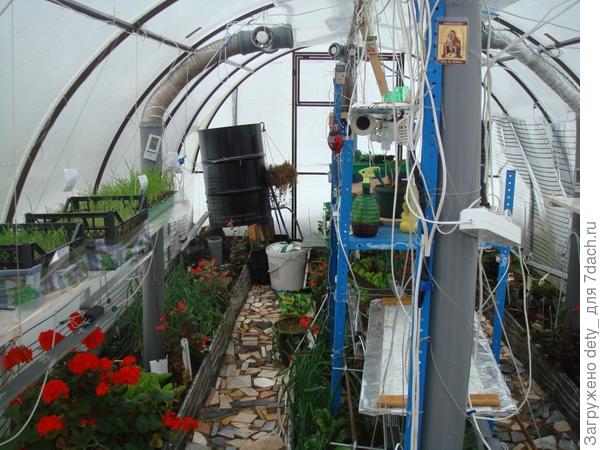

Вид внутри - на запад
Вид внутри — на запад
Температура внутри держится на заданном уровне, независимо от мороза «за бортом».

Термометр с выносным датчиком: на улице минус 30, на полу внутри - плюс 15.
Термометр с выносным датчиком: на улице -30ºС, на полу внутри +15ºС. Жить можно!


Обогрев воздуха производится ПЛЭНами. Это прозрачные потолочные или подпольные нагреватели — «Тёплый пол», нагревающиеся сами максимум до +30ºC и имеющие датчик, который можно отрегулировать на нужную температуру включения/выключения.

Установлены эти прозрачные плёнки с полосками-термоэлементами  по периметру длинных сторон теплицы, на уровне почвы и соответственно, на высоту 0,7 м (с севера — на 1,4 м), что обеспечивает нужную температуру как раз на уровне растений, защищая их от холода со стороны стен.

Всего 8 панелей 2х0,7 м, с северной, более холодной стороны в два яруса. На всякий случай на полу теплицы стоит «дежурный» бытовой нагреватель-вентилятор, включающийся, если температура воздуха на уровне почвы падает ниже +13ºC. Его работа пригодилась 3 раза за зиму.

Вид внутри - на восток
Вид внутри — на восток

Освещение

Освещение комбинированное. Светодиодные фитосветильники собственной сборки, сконструированные по заказу, «Биколор», комбинация красный-синий 2:1, есть и другие — для эксперимента.

По крайним — узким — грядкам установлено по 5 таких ламп. Лампы с радиаторами, каждая длиной 1 метр, с фокусирующими линзами.
По центру установлены 8 таких же ламп, по 4 штуки на каждую из двух центральных грядок, поскольку средние грядки пошире. Радиаторы, охлаждая лампочки (24 диода — 16 красных+8 синих — по 2 Ватта на 1 м), выделяют тепло, которое тоже идёт на пользу общему делу.

Второй источник света — энергосберегающие спиралевидные, в сочетании 2 теплых — 2700К и 1 холодная — 6400К, блоки по три лампы 2+1, на 1 м, всего 4 блока, с отражателями из фольги. Цепи включения/выключения — по таймеру, пока единому, примерно на 14 часов, но в дальнейшем надо будет разделять количество и качество света в различных грядках, в зависимости от потребностей различных культур.

Освещение
Освещение


Пульт управления
Пульт управления

 Свёкла и мангольд при искусственном освещении
Свёкла и мангольд при искусственном освещении

Свёкла и мангольд при естественном освещении
Свёкла и мангольд при естественном освещении


Сельдерей
Сельдерей

Выращиваемые культуры

Вся конструкция задумана для домашнего оздоровительного пользования, в основном, для выращивания съедобной зелени, как то: салаты, китайские и пекинские капусты, сельдерей, петрушка, мангольд, зелёный лук, листовые горчицы, репы и свёклы, стебли пшеницы и прочие «хлорофиллы».

"Пищевая добавка" к столу
«Пищевая добавка» к столу


Съедобная зелень в такой атмосфере растёт очень сочными и развитыми листьями, что от неё и требуется, причём листья и черешки намного сочнее, чем летом. Из сорванного пера зелёного лука сок стоит на оставшемся срезе, чуть вытекая и капая.
 Герань "non-stop"
Герань «non-stop»


Для красоты пересадил летние цветы, обречённые на замерзание: герань и бегонию, которые, особенно герань, «вымахали» как никогда и летом.

Огуречное "баловство"
Огуречное «баловство»


Помидорное "баловство"
Помидорное «баловство»


Зелень...
Зелень...
 Зелень...
Зелень...

Зелень...
Зелень...

«Для баловства» и эксперимента посажены томаты и огурцы, которые, по недосмотру хозяина, с удовольствием были съедены тлёй. Жаль, на них было много цветков и завязей. Но на ошибках учатся. С тлёй поздно, но справились, потом появились слизни, с которыми сейчас тоже справились. Теперь вылезают муравьи, с которыми тоже, надеюсь, справимся. Сейчас посажена вторая партия томатов и огурцов — «для баловства».

На форумах опытников говорится, что для освоения зимней теплицы уходит примерно три зимних сезона. Этот — первый, поэтому сейчас время выявления проблем и постановки задач: по микроклимату, по регулировке времени, количества и качества света, влажности и тепла, по выяснению приоритетных и проблемных культур и прочих.

Второй год, как понимаю, будет посвящён поиску решений задач и усвоению уроков и ошибок.
Третий — должен быть «урожайный». Хотя и в этом — первом, проблемном, на столе всегда свежая сочная зелень без химии.

Земля — выдержанный компост на основе конского навоза, смешанный со старой садовой землёй, глиной, песком, торфом, с добавлением древесного измельчённого угля (фракции 0,5-2 см). Всё это богатство обрабатывается АКЧ — аэрированным компостным чаем, успешно испытанным мною этим летом  на открытом грунте в саду и в огороде (см. в интернете информацию про АКЧ  от Г.Ф. Распопова — честь ему, благодарность и хвала!). Так что добавленной химии — ноль.

Летом, когда температура в нерегулируемой теплице может подниматься до +50ºС (а в данном термосе и поболее!), будет работать самодельная охладительная установка. Дело в том, что один из принципов СБВ, который применяется в данном «термосе», — это исключение проветривания теплицы через фрамуги, окна и двери, открывающиеся наружу. Этим должен сохраняться микроклимат внутри теплицы с постоянной влажностью и концентрацией  углекислого и прочих необходимых газов. И, чтобы снизить температуру воздуха внутри, не открывая двери и окна, приточно-вытяжная вентиляция «земля-воздух» сквозь стояки и подземные трубы-батареи будет направлена через круглый короб с достаточно мощным (но не слишком, чтобы обеспечивалась постепенность) вентилятором, поток воздуха, от которого будет проходить через два автомобильных радиатора (у меня от ГАЗ-3110, можно и другие), по которым насосом и шлангами постоянно по замкнутому циклу будет циркулировать вода из близлежащего плавательного бассейна, которая будет и теплицу охлаждать, и воду в бассейне подогревать.

Предварительная проба установки состоялась в середине октября и была успешной: конденсат из этого «кондиционера» капал (на пол теплицы в центре, не на растения) очень даже холодный, и весь воздух внутри  был заметно прохладнее, чем до включения насоса радиатора. Летом включение этой системы будет автоматизировано через датчик температуры. Так что, как в песне поётся: «Нам ни мороз, и ни зной, и ни дождик проливной...».

Конечно же, есть и проблемы, надеюсь, и с помощью нашего замечательного сайта в том числе, решаемые.

Вредители

Появление тли в теплице. Пока вопрос решается путём локального опрыскивания или опыления — табачной пылью или золой, по местам видимого появления тли. Хотелось бы найти способ профилактический — предупредительный, а не «реакционный», реагирующий с запозданием, и, конечно же, не химический, но безвредный, поскольку урожай из теплицы потребляется ежедневно, и соответственно, нет времени на ожидание сбора зелени, пока «выветрится» вредная химия.
Где-то читалось мне про нашатырный спирт, правда, уже «по тле», а хотелось бы «до того», т.е., создать такую атмосферу, в которой тле не захотелось бы появиться.

Появление слизней. Для них микроклимат теплицы идеальный: сыро, тепло, еды — листьев недалеко от почвы — полно и по ночам темно!

Были вкопаны стаканчики с пивом, в которые попались поначалу некоторые «алкоголики», но потом, видно, была проведена в их сообществе антиалкогольная кампания, после которой пить пиво, проваливаясь потом в ёмкости, перестали. Пока помогает примитивная охота: ночной поиск улиток с последующим изгнанием их на улицу, на снег. В планах — устройство поперечных полос на грядках, на которые будет нанесён слой садового клея, к которому ползающие по грядкам слизни, вроде бы, должны прилипать. Надеюсь, червяков и прочих полезных друзей это не коснётся.

Надо будет поточнее отрегулировать световое время для различных культур.
Пока нашёл общие рассуждения и пожелания, которые, в общем-то, понятны, но хотелось бы найти конкретную таблицу, основанную на серьёзном опыте производителей, а не рекламщиков продажи оборудования, в которой были бы даны для каждой культуры — или группы культур — рекомендации по длине светового дня, по периодичности включения подсветки — полный ли день она должна гореть или же достаточно удлинить утро и вечер, какой свет — красный, или синий, или ещё какой требуется какой культуре на каждом этапе роста, какая длина волн света, особенно красного — длинного или короткого, — требуется каждой культуре на каждом этапе выращивания.

Наверное, при серьёзном подходе к делу, нужны будут контролирующие приборы: измерители влажности воздуха и почвы, измерители интенсивности светового потока, измерители спектра светового потока, чтобы не «переборщить» или «недоборщить» со  светом, влажностью и теплом. Если кто-то порекомендует конкретные аппараты, проверенные опытом, буду рад и благодарен. А, учитывая открытую форму нашего общения, наверное, будет польза и многим другим, дабы не изобретать велосипеды и не «открывать  Америки»

Вопросы

И ещё — попутные вопросы, касающиеся экологии питания.
Кто может ответить на вопросы о хлорофилле?

1) Делаем сок из пшеницы или из любой другой зелени в шнековой соковыжималке. Где находится больше хлорофилла: в соке или в жмыхе? Понятно, что самая полезная, естественно, сама трава в комплексе. Но, всё-таки, если сравнить сок и жмых — где хлорофилл? В Википедии отмечается „… нерастворимость нативного хлорофилла в воде“. Значит, бОльшая его часть — или весь — в сухом остатке? Или без разницы, поровну?

2) Говорят и пишут о пользе высушенных и перемолотых зелёных ростков пшеницы. Ко всем её пользам вопрос из предыдущего: а хлорофилл в порошке остаётся, или же он только там, где есть вода?

3) У мангольда и листьев свёклы, у сельдерея и петрушки и другой зелени  очень сочные черешки. В них столько же хлорофилла, сколько и в самих листьях, или же он накапливается и «работает» только в листовых пластинах?

В общем, проект открыт для обсуждения, улучшения и повторения на более высоком уровне.
Спасибо всем, кто читал и кто захочет высказаться!

как построить подземную или заглубленную конструкцию своими руками по уникальной энергосберегающей технологии, что нужно знать о земле под постройку

Теплица-термос

Любой человек, имеющий собственный участок, хотел бы получать свежие овощи не только в сезон, а круглогодично. Кроме того, в осеннее-зимний период стоимость свежих овощей достаточно высока, поэтому их реализация принесет дополнительную прибыль. К сожалению, в обычном парнике зимой не сможет вырасти ни одна культура, так как температура земли на поверхности слишком низкая. На помощь сможет прийти специальная конструкция под названием «теплица-термос».

Теплица-термос

Впервые эта конструкция была предложена для выращивания растений в условиях сильных морозов. Такой термос представляет собой высокую теплицу, большая часть которой находится ниже земли. На сегодняшний день это самый теплый и выгодный парник для получения не только сезонных культур, но и хорошего урожая цитрусовых, которые редко плодоносят в средней полосе.

Теплица-термос

Плюсы и минусы

Теплицы нового образца значительно отличаются от традиционных парников с электрическим отоплением.

К ее преимуществам можно отнести следующее.

  • Надежность и долговечность. Для установки конструкции чаще всего используются более прочные материалы, чем для небольших парников, поэтому и прослужит она больше десяти лет.
  • Высокая светопропускная способность. Она составляет около 91% и на порядок превышает аналогичный показатель старых вариантов. Растения получат максимум солнечного света и будут быстро развиваться и расти.
  • Защита от погодных условий. Такие теплицы можно без опасений устанавливать в районах с ураганными ветрами и частым градом. Ее фундамент и каркас практически полностью вкопаны в землю, поэтому она защищена от повреждений.
Теплица-термос
  • Хорошо удерживает тепло внутри за счет герметичности. Самым лучшим покрытием согласно многочисленным отзывам владельцев является поликарбонат. Даже при отсутствии отопления внутри теплицы в тридцатиградусный мороз она сохраняет внутри себя плюсовую температуру. Это поможет сэкономить дополнительные средства, которые тратятся на установку и использование дополнительных обогревателей.
  • Микроклимат в подземном парнике максимально приближен к естественному, что сказывается на скорости роста овощей и количестве их плодов.
Теплица-термос Теплица-термос

Если при постройке будут соблюдены все технологии и выбраны качественные материалы, то теплая постройка сможет просуществовать без капитального ремонта около 15 лет.

Из минусов такой теплицы можно отметить следующее.

  • Сложность монтажа. Достаточно сложно самостоятельно спроектировать и смонтировать все системы такой теплицы. Необходимо иметь представление о монтаже не только каркаса, но и электропроводки и вентиляционной системы. Кроме того, придется построить небольшую канализационную систему.
  • Постройка хоть и быстро окупается, требует весьма значительных разовых затрат. Необходимо закупить дорогостоящие материалы и оплатить работу строителей.

Если есть возможность возвести конструкцию самостоятельно, это значительно снизит финансовую нагрузку. При этом затраты на само обслуживание конструкции практически отсутствуют. Кроме того, такая теплица позволяет снизить количество химических средств, защищающих растения от различных вредителей, так как зимой им просто неоткуда взяться.

Теплица-термос

Принцип работы

Принцип работы такой энергосберегающей теплицы в том, что земля на глубине 2-3 метра не только не промерзает, но и практически не меняет свою температуру в зависимости от температуры воздуха. Незначительные колебания больше зависят от глубины пролегания грунтовых вод, а не от мороза или снега. Разница в ночной и дневной температуре не превышает 5 градусов, поэтому садоводство возможно в течение всего года. Каркас сооружения может быть изготовлен как из традиционного металла или древесины, так и в виде кирпичной кладки или бетонных блоков.

Теплица-термос Теплица-термос

Верхняя часть теплицы, выступающая над землей, прозрачная. Через нее проникают солнечные лучи, которые так необходимы для роста фруктов и овощей. Крыша может быть выпуклой или плоской, быть из стекла или поликарбоната. Иногда крыша может походить на уникальные скандинавские геотеплицы, которые пропускают в 4 раза больше солнечного света, чем обычные «домики». Такой парник называются «вегетарий», в нем даже в сумерках достаточно света для роста и развития растений. Внутренние стенки постройки, находящейся под землей, укрыты специальным зеркальным материалом. Свет, проникая сквозь крышу, отражается от блестящей поверхности и рассеивается внутри такой теплицы. Таким образом растения получают в несколько раз больше света, чем при освещении в естественных условиях.

Теплица-термос Теплица-термос

Виды

Несмотря на одинаковые принципы работы, теплицы-термосы можно подразделить на несколько отдельных видов.

Подземная

На поверхности земли видна лишь крыша такого парника, а все остальное пространство вкопано в грунт. Для того чтобы в нее было легко спускаться, необходимо возвести небольшую лестницу около входа. Особое внимание в такой теплице уделяется освещению. Так как свет проникает внутрь лишь в верхнее прозрачное «окошко», то необходимо либо организовывать дополнительное искусственное освещение, либо укрывать стены светоотражающим материалом. Крыша может быть выполнена в такой же конструкции, как и у скандинавского вегетария. Так потери солнечного света будут сведены к минимуму. Такие парники могут быть глубиной до 6 метров и используются для выращивания южных культур даже в зимний период средней климатической полосы.

Теплица-термос Теплица-термос

Заглубленная

Чаще всего можно встретить именно такой вариант теплицы-термоса, так как он лишь немного уступает подземной теплице, но намного легче в монтаже. Парник представляет собой небольшую землянку, стены которой углубленны в землю на некоторую высоту. Часть стен и крыша парника остаются над поверхностью земли и делаются из прозрачного стекла или поликарбоната. Света в такой теплице значительно больше, поэтому достаточно обшить внутреннюю поверхность зеркальным материалом, и искусственное освещение не понадобится.

Теплица-термос

Китайская

В отличие от традиционных отечественных строений, такая теплица имеет лишь одну прозрачную стенку. Остальные стены возводятся из кирпича, бетона, древесины или из земли. Каркас некоторых теплиц представляет собой большие дуги, опирающиеся прямо на стену жилого дома. Такая теплица обычно не слишком заглубляется, так как от жилого помещения исходит достаточное количество тепла для нормального роста растений.

Теплица-термос Теплица-термос

Надземная из поликарбоната

Поликарбонат достаточно хорошо защищает растения от осадков и сильного ветра. Конструкция устойчива и в ней легко заменить отдельный элемент, не разбирая все сооружение. Однако зимой в надземной теплице достаточно холодно, грунт на поверхности может полностью промерзнуть, поэтому в нее необходимо установить дополнительное отопление и сложную систему вентиляции.

Для того чтобы определиться с видом термосной теплицы, необходимо выбрать место, на котором она будет строиться. В первую очередь необходимо сделать анализ почвы, чтобы конструкция не «поплыла» фундаментом от грунтовых вод.

Прочность конструкции и размер углубления для парника выбираются исходя из того, на какую глубину промерзает грунт зимой и до какой отметки понижается температура воздуха в каждом конкретном регионе.

Теплица-термос

Как сделать?

Прежде чем приступать к закупке необходимых материалов, необходимо составить чертеж будущей ямной теплицы. С его помощью будет легко посчитать нужное количество материалов, а также рассчитать все величины. Если парник будет располагаться на склоне, то необходимо просчитать правильный угол наклона кровли, чтобы получить максимальное количество естественного солнечного света. Наиболее оптимальным считается угол от 35 до 45 градусов.

Теплица-термос Теплица-термос

Для возведения подземных стен лучше всего подойдут термоблоки, которые изготовлены из двух пенополистирольных пластин, соединенных перемычками. Их устанавливают как несъемную опалубку, а сверху заливают бетоном. Пенополистирол позволит удержать большее количество тепла внутри помещения, чем обычный монолит из бетона.

Теплица-термос

Для каркаса крыши понадобится деревянный брус или более дорогой, но более крепкий металлопрофиль. Лучше всего заказать каркас из металлопрофиля у профессионалов, так как для работы с ним понадобится собственный сварочный аппарат и немалый навык работы с ним. Древесина должна быть предварительно обработана специальными защитными пропитками, которые защитят ее от влаги и вредителей.

Теплица-термос

Для покрытия крыши можно использовать плотную полиэтиленовую пленку, стекло или поликарбонат. Пленка дешевле других материалов, но срок ее службы составит всего 2-3 года. А если пленка прорвется в одном месте, то снимать и менять ее придется полностью. Стекло достаточно долговечное, но хрупкое и очень дорогое. Лучше всего закупить пластичный ударопрочный поликарбонат, который в случае деформации можно заменить кусками. К тому же поликарбонат защитит растения от излишнего ультрафиолета.

Для работы потребуется лопата, молоток, рулетка и уровень, мастерок, бетономешалка и электролобзик. Для монтажа креплений понадобится шуруповерт или набор отверток и пассатижи. Кроме того, необходимо запастись крепежом, песком и щебнем для укладки фундамента, а также штукатуркой для обработки внутренней поверхности стен.

После расчета и закупки всего необходимого можно приступать непосредственно к процессу монтажа. Строительство ямной теплицы своими руками происходит в несколько этапов.

Рытье котлована и укладка фундамента

Так как основная часть парника будет расположена под землей, необходимо вырыть для него глубокий котлован. Теплица должна уходить вниз не менее чем на 2 метра. Все края аккуратно выравниваются, по периметру заливается фундамент. На него будут опираться стены и крыша будущей теплицы.

Теплица-термос

Возведение подземных стен

После того как фундамент застынет и затвердеет окончательно, можно приступать к строительству стен. Лучшим вариантом будет крепление термоблоков к металлическому или деревянному каркасу. Они защитят пространство от перепадов температур и просачивания внутрь сточных вод.

Теплица-термос

Утепление подземных стен и обогрев пространства

Раствором тщательно затираются все стыки и щелки между отдельными блоками стены. Всю внутреннюю поверхность покрывают термоизолятором в виде специальной пленки, чтобы поддержать нужную температуру и микроклимат. Если в регионе зимой бывают сильные заморозки, сверху такую пленку можно дополнительно покрыть фольгированным утеплителем. Для дополнительного обогрева грунта можно установить под него систему «теплый пол». Для обогрева воздуха можно использовать аккумуляторы тепла в виде бочек или больших бутылок, наполненных водой.

Теплица-термос Теплица-термос

Возведение крыши

Крыша на деревянном каркасе делается с одним или двумя скатами. Конек соединяется со стенами длинными стропилами, на которые устанавливают поперечные балки. Поверх каркаса устилают пленку либо монтируют поликарбонат или стекло. Для лучшей теплоизоляции можно уложить поликарбонат в два слоя, вставив между ними специальный профиль.

Внутреннее обустройство

В теплицу проводится электричество и водопровод, монтируется канализационная система, при необходимости устанавливается автоматический полив. При недостатке освещения ставятся лампы, с которыми урожайность будет намного выше. На пол теплицы насыпается грунт и формируются грядки.

Теплица-термос

Освещение и расположение грядок

Для монтажа дополнительного освещения теплицы подойдут следующие виды ламп.

  • Люминесцентные. Такие лампы не нагревают воздух, давая при этом свет в нужном растениям спектре. Они недорогие, долговечные и могут монтироваться как на горизонтальную, так и на вертикальную поверхность.
  • Газоразрядные. Это ртутные, металлогалогенные или натриевые светильники, которые чаще всего используются в больших промышленных теплицах. Они светят в необходимом для растений спектре с большей светоотдачей, чем люминесцентные, однако и стоимость их намного выше.
  • Светодиодные. Такие лампы чаще всего используются в небольших домашних парниках. Они имеют самый длительный срок службы и подстраиваются под нужный спектр. В зависимости от нужд культуры можно выбрать синий, красный или комбинированный свет. Единственным минусом такого оборудования является его высокая стоимость.
Теплица-термос

Кроме правильного освещения в теплице-термосе, необходимо позаботиться об организации правильных грядок. Они должны быть около 100-120 см шириной и около 5-10 см высотой. Большая ширина грядок неудобна в уходе, а меньшая слишком мала для нормального развития корневой системы многих овощей. Между грядками обязательно должно оставаться не менее 50 см свободного пространства для дорожек. Если теплица достаточно широкая для трех гряд, то центральную можно сделать шириной до 150 см, так как обрабатывать ее можно с двух сторон. У каждой грядки необходимо установить борты-ограничители со стороны дорожек. От обильного полива на них натекает много воды, а борта высотой 7-10 см защитят дорожки от размывания. При правильно выбранной глубине теплицы-термоса и качественно оборудованном освещении можно будет собирать урожай несколько раз в год. Главное, своевременно удобрять почву и соблюдать совместимость различных культур.

Все преимущества подземной теплицы-термоса подробно изложены в видео ниже.

Теплица-термос нового поколения своими руками: фото, отзывы владельцев

Теплица-термос от обычного парника отличается особым устройством, обеспечивающим стабильный микроклимат растениям. Теплица бывает несколько видов, но самой популярной является модель заглубленного типа. Эффект термоса позволяет в теплице выращивать культуры круглый год.

Достоинства и недостатки теплицы-термос

Технология выращивания растений в теплицах, выполненных по типу термоса, сильно отличается. Прежде чем приступить к возведению такой сложной конструкции, надо знать ее положительные и отрицательные стороны.

Достоинства:

  • Основным преимуществом конструкции является тот факт, что теплица-термос – это уникальная энергосберегающая технология, позволяющая получать круглогодично качественные урожаи.
  • Рост культур в термосе не зависит от внешних погодных условий. Растениям не влияет, если за пределами теплицы стоит жара, мороз или ненастье.
  • Несмотря на условия термоса, рассада продолжает стабильно получать до 90% лучей солнечного света. Он равномерно рассеивается по внутреннему пространству теплицы благодаря особенностям устройства прозрачной крыши.
  • Микроклимат внутри теплицы напоминает эффект термоса. Основным плюсом является длительное сохранение тепла. Теплица дает возможность выращивать теплолюбивые экзотические растения в регионах с холодным климатом.
  • Для большинства огородных культур в термосе хватает дневного света, поступающего сквозь прозрачную крышу. Отпадает необходимость обустраивать искусственное освещение в некоторых моделях теплиц.
  • Микроклимат термоса позволяет выращивать сезонные и многолетние овощные культуры. Корневая система растений не замерзнет даже морозной зимой из-за равномерного распространения тепла внутри теплицы.

Важно! Теплицы с эффектом термоса появились в России еще до времен революции. Их использовали для выращивания теплолюбивых сортов ананасов.

Недостатки:

  • Основным минусом термоса является не только сложность конструкции. Чтобы в теплице создать благоприятный микроклимат, потребуются знания и опыт монтажа систем кондиционирования.
  • Владелец теплицы должен обладать навыками обустройства садовых коммуникаций.
  • Строительство термоса обойдется дороже, если сравнивать с классической теплицей.

Несмотря на большие затраты, термос обладает длительным сроком эксплуатации. Если овощевод решил серьезно заниматься круглогодичным выращиванием овощей, стоит остановиться именно на этой конструкции теплицы.

Виды и конструкция

Телицы с эффектом термоса изготавливают с разных материалов. Однако основным различием является их конструкция. Существует даже бюджетный вариант – теплица-термос из стрейч-пленки, где каркас выполнен из тонких стволов сорных деревьев. Укрывной материал не рассыпается на морозе, способен больше года прослужить без необходимости снятия.

Пример выгодной технологии с применением стрейч-пленки для термоса показан на видео:

Подземная теплица-термос

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Самой эффективной, но сложной в возведении является подземная конструкция теплицы. Глубина термоса достигает 6 м. Земляные стены максимально сохраняют тепло, что позволяет зимой в холодных регионах выращивать теплолюбивые южные растения. У подземной теплицы-термоса особенности конструкции предполагают заглубление в землю только стен. Прозрачная крыша остается на поверхности грунта. Именно сквозь нее растения получают дневной свет. Однако его недостаточно. Подземная конструкция термоса требует установки дополнительного искусственного освещения или оклеивания стен светоотражающими материалами. Спуск в теплицу обычно обустраивают лестницей.

Заглубленная теплица-термос

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Вариант заглубленной теплицы встречается чаще всего. От подземного термоса постройка отличается частичным погружением в грунт. На поверхности традиционно остается крыша и примерно половина высоты стен теплицы. По функциональности заглубленная модель слегка уступает подземному термосу, но проще в возведении.

Находящиеся на поверхности участки стен могут быть кирпичные, но чтобы в теплице было светлее, их делают из поликарбоната или стекла. С внутренней стороны поверхность стен термоса обшивают зеркальным материалом.

Китайская

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Конструкция китайского термоса отличается от классических отечественных теплиц. У постройки только одна прозрачная стенка. Торцы и задняя стена термоса строится из кирпича, досок или другого строительного материала. Заглубление в грунт незначительное. Китайский термос иногда возводят в виде пристройки к дому. Конструкция дугами примыкает к стене с южной стороны здания. Пристройка считается удачным решением, так как исходящего от дома тепла хватает для обогрева растений.

Надземная из поликарбоната

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Термос из поликарбоната по конструкции напоминает классическую теплицу, установленную на поверхности грунта. Плюсом считается простота возведения. Минусом являются большие потери тепла зимой. Внутри теплицы монтируют отопительную систему, разрабатывают сложную схему вентиляции. Без отопления термос зимой не функционирует. Внутри помещения будет минусовая температура, промерзнет грунт.

Важно! Каждый тип термоса отличается степенью заглубления в грунт. Оптимальную модель выбирают с учетом глубины промерзания почвы, показателя минимальной температуры воздуха зимой в регионе.

Подготовительные работы

Если решено сделать теплицу-термос своими руками, работы надо начинать с подготовительного процесса. На этом этапе выбирают участок, разрабатывают чертеж будущей конструкции термоса, закупают материалы.

Выбор участка

Заглубленная теплица возводится с частичным погружением в грунт. На участке придется копать котлован, заливать фундамент. Чтобы термос эффективно функционировал, для его строительства надо правильно подобрать место:

  • участок не должен затеняться высокими деревьями, зданиями, другими высокими объектами;
  • протяженность котлована располагают по направлению с востока на запад для максимального получения естественного освещения;
  • участок с высоким расположением грунтовых вод не подходит для строительства заглубленной теплицы из-за вероятности ее затопления;
  • стационарную конструкцию перенести нельзя и этот факт надо учесть при выборе места.

Если подойти грамотно с технической стороны, то термос заглубленного типа можно поставить на участке, где наблюдается сезонное поднятие уровня грунтовых вод. Чтобы избежать затопления, придется выполнить сложные работы по обустройству дренажа, надежной гидроизоляции.

Чертеж с размерами

Вторым этапом подготовительных работ является составление для заглубленной теплицы-термоса чертежа, который поможет правильно рассчитать необходимое количество материалов. Для начала можно набросать простенькую схему, чтобы понять суть устройства. Далее, отталкиваясь от своих возможностей, составляют чертеж с указанием размеров термоса. Можно воспользоваться готовыми проектами теплиц, взятыми из интерната или литературы.

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Необходимые материалы и инструменты

Количество материалов зависит от габаритов постройки. Расчет проводят согласно чертежу. Для строительства термоса понадобится:

  • брус;
  • доски;
  • поликарбонат;
  • термоблоки для стен;
  • стальная арматура, профиль, уголок;
  • саморезы по дереву, металлу и с прессшайбой для фиксации поликарбоната;
  • пенополистироловые плиты;
  • зеркальный, отражающий тепло материал;
  • цемент, песок и щебень для раствора.

Из инструмента нужен стандартный строительный набор:

  • бетономешалка;
  • сварочный аппарат;
  • болгарка;
  • электродрель;
  • шуруповерт;
  • электролобзик;
  • лопата;
  • рулетка;
  • уровень;
  • мастерок.

Когда материалы и инструмент будут готовы, приступают к возведению теплицы.

Пошаговое строительство теплицы-термос

Строительный процесс начинается с выкапывания котлована, продолжается возведением всех элементов конструкции термоса и завершается внутренним обустройством теплицы.

Обустройство котлована и заливка фундамента

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Так как зимняя теплица-термос заглубленная, котлован придется копать. Для этих целей лучше нанять экскаватор. Минимальная глубина котлована 2 м. Ширина ограничивается 5 м. К длине никаких требований нет. Этот параметр теплицы хозяин выбирает по своему усмотрению. Вручную большие объемы грунта одолеть сложно. Основную работу доверяют технике, а лопатами вручную подравнивают стенки и дно.

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Маленькую теплицу можно поставить без фундамента, если на участке твердый не пучинистый грунт. Для большой постройки обустраивают основание, и одновременно прокладывают коммуникации.

Проще сделать фундамент для термоса из железобетонных плит или блоков. Здесь вновь потребуется помощь подъемной техники. Если такой возможности нет, вручную заливают бетонную ленту. Под фундамент по периметру котлована выкапывают траншею шириной 25 см, насыпают слой щебня или гравия толщиной 10 см, заливают бетон. Монолитное основание можно выгнать и до поверхности земли, решив тем самым проблему с возведением стен. Для такого фундамента по периметру траншеи ставят опалубок, высота которого на 50 см выше уровня земли. Из прутов арматуры вязальной проволокой связывают армирующий каркас. Опалубок заливают бетоном за один день, чтобы он хорошо схватился.

Фундамент для термоса можно сделать в виде монолитной плиты, на которой будут стоять стены теплицы из термоблоков. Сначала разравнивают и трамбуют дно котлована. Засыпают слой песка толщиной 5 см и щебня. Подложив подложки из кусков битого кирпича, укладывают армирующую сетку. Бетон аналогично заливают за один день.

Внимание! Любой тип фундамента должен выстоять месяц, только по истечении этого времени можно начинать возводить стены термоса.

Строительство стен

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Для возведения стен теплицы лучше всего подходят термоблоки. Кладку осуществляют рядами с перевязкой швов. Не забывают нанизывать термоблоки на металлические профили. Они в будущем нужны для фиксации крыши теплицы. Высота стен термоса над землей может достигать 1 м, но не менее 50 см. Если сделать маленький выступ из грунта, теплицу-термос будут заливать дождевые и талые воды.

Во время кладки стен обустраивают выход с теплицы. Желательно его делать с тамбуром. Помещение пригодится для хранения инвентаря, снизит потерю тепла, так как выход с термоса будет происходить не сразу на улицу.

Утепление

Стены подземной части теплицы изнутри утепляют плитами пенополистирола. Сверху укладывают фольгированную термопленку. В северных регионах ее крепят в два слоя. Фольга создаст светоотражающий эффект. Вдобавок термопленка сохраняет влагу, тепло, углекислый газ внутри теплицы.

В качестве аккумулятора тепла внутри термоса ставят пластиковую бочку или бутылки с водой. Жидкость будет поглощать лишнее тепло, а при необходимости отдавать его обратно в помещение. Полы термоса утепляют прокладкой электрического обогревающего кабеля. Система «теплый пол» заливается бетонной стяжкой, чтобы исключить повреждение кабеля.

Монтаж кровли

Поликарбонат чаще всего используют для кровли термоса. Листы укладывают двумя слоями с промежуточной прокладкой профиля. Деревянные заготовки стропил обрабатывают защитной пропиткой. Элементы стыкуют методом в полдерева. Крепление перемычки осуществляют так, чтобы в нижней точке образовалось расстояние минимум 5 см. После сборки опоры из стропил перемычки удаляют. Коньковый элемент из бруса устанавливают под стропилами, прибивают гвоздями. В финале устанавливают новые перемычки. Готовую конструкцию окрашивают краской белого цвета.

Поликарбонат крепят саморезами к каркасу крыши теплицы. Сначала листы фиксируют изнутри, а потом снаружи. Вдоль конькового элемента крепят уголки. В образовавшуюся между ними и крышей пустоту закладывают теплоизоляционный материал. Все стыки поликарбоната проклеивают скотчем для обеспечения герметичности. Крыша термоса надежно фиксируется к выступающим на стенах из термоблоков металлическим профилям.

Важно! Вместо поликарбоната крышу термоса можно остеклить. Однако стекло слабо удерживает тепло. Потребуется дополнительный обогрев теплицы, что связано с лишними расходами.

Внутреннее обустройство

Грядки внутри теплицы-термоса обустраивают земляные в коробах или ставят стеллажи, если предполагается только выращивание рассады. Почву используют плодородную. Состав зависит от выращиваемых культур. Обычно в смесь добавляют органические и минеральные удобрения, песок.

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Внутрь теплицы проводят электричество, подключают обогреватели, вентиляторы системы кондиционирования, светильники.

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Систему обогрева теплицы настраивают так, чтобы стабильно поддерживалась температура грунта примерно + 25 оС, а воздуха – в диапазоне от + 25 до + 35 оС.

Примеры теплиц с эффектом термоса

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Теплица-термос: уникальная чудо-конструкция для выращивания овощей круглый годТеплица-термос: уникальная чудо-конструкция для выращивания овощей круглый год

Заключение

Теплица-термос сложно возводится, требует тщательного слежения за микроклиматом. Как временную конструкцию ее строить не выгодно. Теплицу делают, если решили всерьез заняться круглогодичным выращиванием огородных культур.

Отзывы о теплице-термос

Сергей Сергеевич Колосов, 47 лет,  Ленинградская область

Под термос переоборудовал старый погреб. Стены теплицы утеплил пенопластом, оклеил фольгированным материалом. Крышу сделал двухслойную из поликарбоната. Термос получился небольшой, но теплый. Сложной проблемой является обеспечить хороший воздухообмен, а в остальном все нормально. Огурцы и томаты в теплице растут.

Владимир Александрович Ступак, 57 лет,  Ростовская область

Заглубленную теплицу выстроил размерами 3х6 м. Первый год урожай не получил. Никак не смог быстро приспособиться к правильному обогреву термоса. Подвела вентиляция. После модернизации теплицы, устранения недостатков вырастил огурцы. Конструкция и технология термоса специфическая, к ней нужно приспособиться.

Теплица термос – уникальная энергосберегающая технология

Экология потребления.Усадьба :Строится теплица термос своими руками буквально за сезон – без особых затрат и тяжелой техники.

Невероятно, но факт: еще до революции в России выращивали в теплицах до 80 сортов ананаса, и даже экспортировали их в Европу. А, в Белоруссии, например, еще в 30-х годах была построена оранжерея, заглубленная на 1,5 метров в землю – в ней прекрасно растут тропические и субтропические растения. Так что о технологии теплицы-термоса в наших краях известно давно, только сама строительная практика в силу каких-то причин оказалась позабытой.

А ведь теплица-термос – один из самых лучших зимних вариантов обустройства закрытого грунта. Ее главное преимущество в значительном экономии и сохранении тепла, а, значит, отсутствии необходимости и оплачивать в итоге коммунальные счета с астрономическими суммами. Такая теплица без хлопот работает круглый год и в любые морозы, не только снабжая необходимыми продуктами, но принося неплохую прибыль, если овощи из нее продавать уже до весны. Причем, если теплицу-термос правильно оборудовать, то выращивать в ней можно даже цитрусовые.

А самое главное – в самодельной теплице-термосе действительно можно выращивать практически любые культуры. Все это обеспечит правильная конструкция и применение особенных, проверенных временем технологий. Причем светопропуская способность потеряна не будет – она даже окажется выше, нежели в обычных теплицах, как ни странно. А высокопрочный фундамент поможет теплице пережить и град, и ураганы, и завалы снега по бокам.

Весь секрет в том, что на глубине 2-2,5 метра земля имеет свою почти одинаковую температуру круглый год. Колебания, конечно, есть, но незначительные – они больше зависят от близкорасположенных грунтовых вод. Хорошим пример – это колодец, вода в котором и зимой, и летом от 7°С до 12°С. А вот на глубине 1 метра перепады температуры уже более существенные – зимой земля будет около +4°С, а летом +10°С. Обычными радиаторами такую землю не прогреть, а вот «теплым полом» – легко. Но для того, чтобы такой обогрев не пересушивал почву, нужно поставить «капельницу» — специальную систему регулярного полива.


А строится теплица термос своими руками буквально за сезон – без особых затрат и тяжелой техники. Все, что нужно – это инструменты и собственное желание.

Этап I. Подготовка котлована

Итак, основная часть теплицы-термоса будет уходить в землю. Вот почему для начала следует вырыть под нее котлован, глубиной не менее 2 м – только там земля промерзать не будет, и даже наоборот – в какой-то мере она поделится своим теплом.

Длина подземной теплицы-термоса может быть любой, но ширина – не более чем 5 метров. Если превысить это значение, и обогрев, и светоотражение будут уже слабее.

В принципе, сама теплица может быть любой формы – но желательно такой, какая на фото. Ориентировать ее по возможности нужно на восток-запад, чтобы одна из ее сторон максимально освещалась солнцем, а вторую тогда нужно теплоизолировать минеральной ватой или пенопластом.

Все края будущей теплицы нужно тщательно выровнять – ведь в ней будет залит фундамент или выложены по периметру бетонные блоки, на которые и будет поставлен каркас теплицы-термоса – здесь уже что кому удобнее.

Этап II. Возведение стен

Как только будет готов фундамент, можно начинать возводить верхнюю часть конструкции. Это будут термоблоки, которые будут стоять прямо на бетонном основании, закрепленные на металлическом каркасе.

Теперь нужно проверить, насколько удобно будет ставить крышу – обо всех мелочах и неудобствах лучше позаботиться заранее. Сама крыша, естественно, будет выполнена из поликарбоната, которая установится на металлический каркас с обрешеткой и будет тщательно закреплена.

Этап III. Утепление и обогрев

Теперь внутреннюю часть стен нужно покрыть специальной термоизоляционной пленкой, которая хорошо сохранит тепло внутри теплицы. А в особо холодных регионах России лучше всего применять толстую фольгированную термопленку, причем лучше сразу двойной слой. Правда, такое «укутывание» необходимо будет только на зимний период. Самая главная задача такого светоотражающего утепления – это максимальное сохранение тепла, влаги и углекислого газа, который очень ценен для растений.

Желательно также, чтобы внутри теплицы был аккумулятор тепла – это могут быть даже простые бутылки с водой, которые быстро нагреваются, но медленно охлаждаются из-за парникового эффекта. Можно поставить даже простую бочку с водой. Обогревать также такую теплицу можно и с помощью технологии теплых полов – электрического кабеля под почвой. Но его важно защитить от лопаты – сделать это можно обычной сеткой, или же все-таки залить кабель бетоном.

Теплые полы в такой теплице можно даже сделать под плиткой, а сами растения – выращивать в горшках и вазонах. Но самые опытные огородники советуют обогрев такой теплицы делать комбинированным – немного подогревая почву и немного воздух. Ведь для растений самое главное – чтобы температура земли была около 25°С, и 25-35°С – воздух, при правильной влажности. В этом плане неплохо зарекомендовал себя булерьян – его можно включать и как водяной контур, и тянуть через него воздухоотвод. А сами трубы лучше располагать так: часть для протока воды, часть – для воздуха.

Этап IV. Строительство крыши


Итак, как только стены готовы, самое время изготовить поликарбонатную крышу.

Поликарбонат – универсальное покрытие для теплицы-термоса – до 12 метров длиной он может быть абсолютно без стыков, что исключит продуваемость всей конструкции. Ко всему поликарбонат стоек к ударами, и любопытные птицы не могут его навредить.

Уменьшить потери тепла в теплице-термосе через крышу можно таким весьма оригинальным способом – двойным покрытием сотового поликарбоната. Этот метод считают на западе одним из самых эффективных – берется два листа поликарбоната 4 мм, и соединяются один с другим через специальную прокладку из профиля для изготовления дуг. Но снег на такой крыше, конечно же, таять не будет – поэтому можно сделать дополнительный тепловой контур. Он будет включаться и выключаться по таймеру, а подтаявший снег свалится с вибратора. Такой двойной контур поликарбоната позволит значительно снизить потери на обогрев, но светопроницаемость его, к сожалению, уменьшится на 10% — это нужно знать. Зато в итоге результат будет однозначно лучше.

Итак, все детали стропил желательно подготовить заранее и хорошо пропитать защитной пропиткой. Соединять их между собой нужно в полдерева, а перемычку прибивать так, чтобы в итоге расстояние в самой нижней части составило 3-5 см.

Из подготовленных стропил нужно собрать опору. Все перемычки со стропил убираются. Теперь под стропила вставляется коньковый брус, а под него – фронтальные опоры по 88 см высотой. Крайние стропила нужно прибить к коньковому брусу гвоздями по 20 см длиной.

Теперь между стропилами и нащельниками нужно установить перемычки – на фронтальную опору и бурс. Если все было сделано правильно, крыша получится собранной и ее можно начинать красить в белый цвет. Как только высохнет краска, крышу можно начинать покрывать листами поликарбоната – сначала изнутри, затем снаружи. Прикреплять поликарбонат нужно саморезами по дереву, специально до этого просверлив в нем все нужные отверстия.

После всех работ на крышу вдоль конькового бурса нужно поставить уголок из кровельного железа – с прокладкой из хорошего утеплителя. А вот по торцам теплицы листы поликарбоната нужно оставить не привинченными – пока сама крыша не будет прибита к угловым опорам.

Все места стыков поликарбоната – с деталями крыши и друг с другом – следует тщательно проклеить прозрачным скотчем. После чего крышу можно уже устанавливать на теплицу-термос и крепить к ее стенам – гвоздями и скобами. Причем с обоих сторон – и с задней, и с передней.

После чего треугольные листы поликарбоната можно пришивать, поверх скоб.

Этап V. Обустройство внутреннего пространства


Следующим шагом будет обустраиваться внутренняя часть теплицы. Ее крайне важно сделать полностью герметичной, без каких-либо сквозняков, а для этого швы фундамента и кладки термоблоков нужно хорошо заделать либо штукатуркой, либо монтажной пеной. К слову, не должно быть лишних щелей и в крыше.

Грядки внутри теплицы-термоса должны быть только «высокими».

Осталось провести в теплицу-термос электричество, установить, если нужно, отопительные приборы и автоматический полив. А недостаток освещения (например, в сибирских районах) с лихвой восполнят современные светодиодные светильники для теплиц – с ними урожай даже будет куда богаче. Что же касается ухода, то все, что нужно – это сбрасывать снег с крыши, если не был установлен вибратор. Сбрасывать его нужно деликатно, чтобы не повредить дорогой поликарбонат. А вот на стекле он таять будет сам – введу больше теплопроводности. И теплопотери таким образом, конечно.

Благодаря заглубленности и сплошной теплоизоляции самой безопасной для нежных саженцев действительно является теплица термос: конструкция ее такова, что разница между дневной и ночной температурой оказывается не больше, чем 5-7°С – а это значит, что растениям не грозит стресс. А потому выращивать в такой теплице-термосе можно и ягоды, и фрукты, и овощи, и цветы, и даже грибы.

Ведь даже в сильные морозы в такой теплице температура будет только плюсовая. А благодаря светоотражающей отделке в теплице-термосе без каких-либо дополнительных источников света будет почти в 2 раза светлее, чем на улице, даже в самый пасмурный день, что прекрасно отразится на будущем урожае.опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

Присоединяйтесь к нам в Facebook , ВКонтакте, Одноклассниках

Теплица Термос Своими Руками - Как И Из Чего Строить: Видео + Чертежи + Фото

Особенность таких теплиц – заглубление в землю

Особенность таких теплиц – заглубление в землю

Конструкцию теплицы-термоса изобрел и запатентовал селекционер Анатолий Патий. Основное её отличие от других подобных сооружений – это возможность круглогодичного выращивания теплолюбивых и светолюбивых культур с минимальными затратами на отопление и освещение в зимнее время.
Как этого можно добиться?

Содержание статьи

Как построить теплицу с эффектом термоса

Теплицы Анатолия Патия, являясь очень экономичными и эффективными в эксплуатации, требуют значительных затрат и усилий при возведении. Разумеется, со временем они окупаются долговечностью конструкции, а при условии круглогодичного использования с целью выращивания зелени и овощей приносят неплохую прибыль.

Для справки. В таких теплицах удается выращивать даже экзотические для нашего климата теплолюбивые фрукты, овощи и цветы.

Принципы устройства

Чтобы температура воздуха в теплице в холодное время года оставалась положительной и без отопления, необходимо обеспечить в неё беспрепятственный доступ солнечной энергии и изолировать внутреннее пространство не только от воздушной среды, но и от холодного грунта.
Для этого теплицы термосы строятся с соблюдением следующих принципов:

  • Заглубление сооружения ниже уровня промерзания грунта с устройством теплоизолированного фундамента и стен;
  • Ориентирование конструкции по длине с востока на запад для максимального проникновения в неё солнечного света;
  • Теплоизоляция надземной части снаружи с северной стороны;
  • Устройство двойного покрытия для светопрозрачной надземной части;
  • Устройство светоотражающего покрытия на утепленной стороне изнутри;
  • Устройство высоких грядок со стенками, представляющими собой солнечный коллектор, преобразующий свет в тепло;

Для справки. В нашем случае роль коллектора может выполнять непрозрачная черная пленка, которой обиваются бортики грядок. Она будет поглощать солнечные лучи, отдавая тепло в грунт.

Утепленные высокие грядки

Утепленные высокие грядки

  • Установка в теплице Патия теплоаккумуляторов;
  • Тщательная герметизация всех стыков.

Собственно, эти принципы уже позволяют представить себе устройство этой уникальной конструкции теплицы. Но порядок и последовательность её монтажа стоит описать подробнее.

Возведение

Строительство «термоса» – задача довольно сложная и затратная как по стоимости, так и по времени и физическим усилиям. Обычно это дело доверяют специалистам, которые перед началом работ составляют проект.
Особенно если речь идет о масштабном сооружении, предназначенном для фермерского хозяйства.
На своем участке можно обойтись и без дорогостоящего проекта, но часть работ все же не получится выполнить своими руками – понадобится техника. Речь идет об устройстве траншеи.
Её глубина в зависимости от уровня промерзания грунта в регионе может составлять 1,3-2,5 метра, что даже при достаточно скромных размерах теплицы обуславливает огромный объем земляных работ и транспортировку выкопанного грунта.

Строительство теплицы

Строительство теплицы

Строительная техника может понадобиться и для устройства фундамента, если он будет монтироваться из бетонных блоков. В случае с заливным железобетонным фундаментом будет достаточно приобрести или взять в аренду электрическую бетономешалку.
Итак, последовательность работ в кратком изложении такова:

  • Рытье котлована. Его размер в плане должен соответствовать габаритам будущей теплицы с учетом толщины фундамента и стен.
    Причем ширину лучше делать до 5 м, иначе эффект термоса снижается. Глубина принимается равной глубине промерзания грунта, чтобы исключить источник холода и обеспечить сооружение природным теплом, идущим из земли.
  • Устройство ленточного фундамента на всю высоту котлована. Он может быть монолитным железобетонным – залитым в опалубку или блочным, с качественной заделкой швов между блоками.
    Не забудьте сделать разрыв в ленте для устройства входа в теплицу.

Совет. Прежде чем продолжать работу, фундаменту нужно дать устояться и набрать прочность. В случае с монолитной лентой этот процесс занимает около месяца.

С внешней стороны фундамент рекомендуется утеплить экструдированным пенополистиролом

С внешней стороны фундамент рекомендуется утеплить экструдированным пенополистиролом

  • Далее возводятся стены высотой 0,75-1 метр. Чтобы теплица термос получилась теплой, они строятся из термоблоков – современного материала, представляющего собой полые блоки из пенополистирола, пустоты в которых в процессе возведения стен заливаются бетоном.

Совет. В процессе укладки и заливки последнего ряда установите закладные для крепления каркаса кровли.

Рядовой термоблок

Рядовой термоблок

  • После застывания бетона монтируется каркас кровли. Он может быть металлическим или деревянным.
    Патий Анатолий предлагает делать кровлю двускатной, но возможны и другие варианты. Например, многие специалисты считают более эффективной односкатную крышу, так как солнечные лучи падают на неё под более прямым углом, к тому же в этом случае увеличивается площадь освещения.
    Если вы решили делать кровлю именно такой, то при возведении стен северную следует сделать выше южной.

Обратите внимание! Уклон кровли должен быть достаточно крутым, чтобы снег на ней не задерживался и быстро скатывался.

  • Монтаж покрытия. В качестве покрытия лучше всего использовать сотовый поликарбонат – он обладает хорошей светопроницаемостью, легко крепится и выдерживает значительные нагрузки.
Монтаж покрытия на каркас

Монтаж покрытия на каркас

Внутренние работы

После окончания строительства необходимо тщательно загерметизировать теплицу, заделав все швы между блоками монтажной пеной. Не лишним будет и дополнительно утеплить снаружи северную часть строения.
Не должно остаться щелей и в конструкции крыши.
После этого можно приступать к внутреннему обустройству. Чтобы термос теплица эффективно сохраняла тепло, все внутренние стены отделываются термоизоляционным материалом, толщина которого зависит от зимней температуры в регионе.
Причем для задней, северной стены используют фольгированную термоизоляционную пленку.Помимо функций теплосбережения она будет исполнять роль отражателя солнечных лучей, проникающих в теплицу через кровлю.

Отделка стены фольгированной пленкой

Отделка стены фольгированной пленкой

Что касается самой кровли, то её подшивают светопрозрачным материалом и изнутри. Идеальный вариант – все тот же поликарбонат, но можно использовать и парниковую пленку.
Её цена значительно ниже, но светопропускная способность со временем уменьшается, и пленку придется периодически менять. Поэтому лучше один раз «разориться» и докупить необходимое количество СПК.
Двойное покрытие из него держит тепло лучше, чем тройной стеклопакет.

На этом фото внутренний слой покрытия – пленочный

На этом фото внутренний слой покрытия – пленочный

Совет. Чтобы обеспечить нормальный воздухообмен между слоями покрытия, заранее просверлите в элементах каркаса вентиляционные отверстия.

Осталось только оборудовать грядки в теплице, засыпать в них почвенную смесь, и теплица готова к высадке растений. Можно порекомендовать установить в ней несколько больших бочек для воды, выкрашенных черной краской.
Как и черная пленка, которой обтянуты бортики грядок, стенки бочек будут притягивать к себе солнечные лучи, нагревая воду. За день она может прогреться до 40 градусов, а ночью будет отдавать накопленное тепло.
Вы можете посмотреть видео по устройству подобных теплиц. Практика показывает, что даже без дополнительного отопления температура в них не опускается ниже 0 градусов при морозах на улице до 30-35.
А благодаря светоотражающей способности термопленки освещенность бывает выше, чем в обычных пленочных парниках.
Разумеется, для выращивания растений зимой этого недостаточно, поэтому для круглогодичной эксплуатации сооружение оборудуется отопительными приборами и осветительной техникой. Однако энергозатраты, необходимые для их работы, будут минимальными.

Совет.
Повысить температуру воздуха в теплице зимой можно и таким способом: разложить вокруг сооружения по всему периметру рубероид или другой материал черного цвета. Поглощаемые им солнечные лучи создадут вдоль стен фронт теплого воздуха.

Преимущества теплицы-термоса

Из предыдущего описания вы уже получили представление о том, насколько теплица с эффектом термоса отличается от других аналогичных сооружений. Ряд преимуществ, которыми она обладает, позволяет в течение всего года выращивать в ней самые разные растительные культуры, получая отменный урожай.
К её исключительным достоинствам можно отнести:

  • Прочность, надежность и долговечность, которые обеспечивают современные технологии и материалы, используемые для строительства. Такая теплица работает в любых погодных условиях, выдерживая перепады температур, сильные ветра, снегопады и дожди.
  • Высокая, до 90%, светопропускная способность. Причем свет равномерно распределяется по всему внутреннему пространству, создавая для растений условия, близкие к природным.
  • Проникающая в теплицу солнечная энергия преобразуется в тепло, которое хорошо удерживается внутри за счет качественного утепления и эффекта термоса.
  • Высокие показатели теплоизоляции приводят к серьезной экономии энергоресурсов, затрачиваемых на отопление, а уникальная конструкция позволяет по минимуму использовать оборудование для подсветки – что тоже приводит к экономии средств на энергоносители.
  • Наконец, в теплице-термосе можно выращивать не только сезонные овощные растения, но и многолетние, в том числе экзотические, садовые культуры,например, виноград(см.Виноград в теплице – особенности агротехники).
Урожай цитрусовых

Урожай цитрусовых

Одним словом, если вы задумались об устройстве всесезонной теплицы для выращивания овощей, фруктов и зелени на продажу или для личного употребления, лучшего варианта вам не найти.

Заключение

Анатолий Палий изобрел поистине уникальную конструкцию теплицы, отличающуюся функциональностью и практичностью. Это признают многие фермеры, использующие её в своем бизнесе.
Идею подхватили и владельцы дачных и приусадебных участков. Даже частично переоборудовав обычный парник в термос, они отмечают увеличение урожаев и снижение расходов на его получение.

Теплица-термос и её особенности. Чертеж-схема теплицы термоса.

Есть особая конструкция теплицы, которая сводит практически на нет основные расходы на ее отопление и это теплица-термос. Собственно особо хитрого там ничего и нет. Просто сама конструкция, позволяет по максимуму использовать солнечную энергию, преобразуя ее в тепло и равномерно распределять по всему объему теплицы.

Далее, я представлю вам две модели теплицы – зимнюю и весеннюю.
В весенней теплице-термосе можно выращивать ранние холодостойкие растения вообще без дополнительного обогрева и получать первую зелень и редиску уже в середине апреля. Особенно актуальна такой "термос" для тех, кто занимается выращиванием зелени на продажу.
Зимний вариант, отличается от весеннего лишь наличием отопительной системы и некоторыми конструктивными особенностями.

Каркас, фундамент и место для теплицы

Правильное расположение теплицы имеет решающие значение, так как позволяет улавливать больше солнечного света и тепла.
В идеале, она должна располагаться в длину с запада на восток, на открытом и освещенном месте. Неплохо если теплицу с севера и северо-запада будут защищать строения или склон. Ее длина может быть любая, а вот ширина не более 5 м. Если делать шире, то эффект термоса резко снижается.

Фундамент для теплицы-термоса лучше делать ленточный, армированный, но не заглубленный. Как правильно залить ленточный фундамент, вы можете узнать в соответствующем разделе сайта, поэтому сразу перейдем к каркасу.

И вот тут перед нами появляется непростой выбор, что лучше металлический или деревянный каркас? Несомненно, металл это прочный и долговечный материал, однако, собрать металлический каркас самостоятельно сможет не каждый, а вот деревянный это другое дело.

Для наглядности мы возведем каркас размером 3х6 м, с высотой северной стенки 2,8 м и южной стены менее 2 м имеющий односкатную крышу.
Вот как раз в односкатной крыше и кроется один из основных секретов теплицы-термоса. В отличие от сферической и двухскатной кровли, односкатная крыша позволяет лучам солнца проникать внутрь теплицы под более прямым углом. Тем самым хорошенько нагревая солнечный коллектор, речь о котором пойдет чуть позже.
На фото ниже представлена примерная конструкция такой теплицы-термоса.

Теплица-термос своими руками.


Учить вас как правильно забивать гвозди, я, конечно же, не буду, однако, дам несколько стоящих советов по строительству каркаса.

Весь каркас теплицы-термоса должен стоять на жестком основании из бруса сечением 10х15 или 15х15 см. Брусья обвязки нужно острогать, обработать антисептиками и положить гидроизоляцию между ними и фундаментом.
Сам каркас делается из брусков сечением 5х7 см, которые также строгают и обрабатывают огнебиозащитой. Стойки каркаса крепят к его основанию на расстоянии 70-80 см друг от друга при помощи стальных уголков. Чтобы придать конструкции жесткость, в пролетах между стойками прибивают поперечные бруски, но только не в каждом пролете, а через один. Дело в том, что слишком массивный каркас создает высокое затемнение внутри теплицы-термоса.

Укрывной материал

Теплица термос сделанная на деревянном каркасе хороша тем, что здесь можно использовать любые укрывные материалы, а также их комбинации.
Конечно, идеальный материал для теплицы – это сотовый поликарбонат, но он не каждому по карману. Однако крышу теплицы обязательно надо покрывать сотовым поликарбонатом. Так как пленка п

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
