Станок для заточки цепей самодельный: Сделай сам станок для заточки цепей бензопил | ММА сварка для начинающих — Агроновости

Содержание

Сделай сам станок для заточки цепей бензопил | ММА сварка для начинающих

Если у вас есть электрическая или бензиновая пила, то вам, рано или поздно, придётся научиться затачивать цепь. Отдавать каждый раз свои «кровные» на заточку цепей легкомысленно, поэтому лучше сразу подумать над изготовлением простого, но эффективного станка.

Конечно же, такой станок сильно отличается от заводского, да и назвать его станком, можно с натяжкой. Тем не менее, данное приспособление поможет быстро и качественно заточить цепь бензопилы, в самые кратчайшие сроки.

Из чего можно сделать станок для заточки цепей бензопил

Основными элементами точильного станка для цепей, являются:

Круглый напильник. Лучше взять специально тот, который шёл в комплекте с бензопилой;
Небольшой подшипник, внутренний диаметр которого составлял бы не более 10 мм;
Кусок бруска или стержень от термопистолета;
Шуруповёрт, можно также использовать и обычную электродрель с высокими оборотами.

Дальше рассмотрим поэтапное изготовление самодельного станка для заточки цепей на бензопилу.

Порядок изготовления станка

Как вы уже поняли, в качестве точильного элемента будет использоваться обычный круглый напильник для цепей. Им также можно точить цепь, делая это долго и изнурительно, если вручную. Куда быстрее будет ускорить данный процесс, если вставить напильник в патрон шуруповёрта, а чтобы напильник не соскальзывал с зубьев бензопилы, установить на свободный его конец, подшипник.

Итак, берём небольшой подшипник с внутренним диаметром до 10 мм и заполняем его отверстие куском стержня от термопистолета. Можно также использовать и древесину, однако, в таком случае, придётся высверливать точно такое же отверстие, как диаметр у круглого напильника. Поэтому эффективней и быстрей воспользоваться именно стержнем.

Отрезаем небольшой кусок стержня и просовываем его в отверстие подшипника. Затем берём газовую горелку или самую обычную зажигалку, и нагреваем кончик круглого напильника. После этого, пока металл не остыл, вставляет конец напильника, точно по центру подшипника, таким образом, чтобы напильник расплавил пластик и, застыл в нем.

Обязательно необходимо подождать несколько минут, пока пластик остынет, и только после этого можно использовать самодельный станок для заточки цепей бензопил, в работе. Использовать его очень удобно, ведь теперь не придётся точить цепь вручную. Для этого достаточно установить другой конец напильника в патрон шуруповёрта, и удерживая подшипник рукой, производить заточку цепи.

В данном случае напильник не будет соскальзывать вниз и все время уходить в сторону, что весьма мешает нормальному процессу заточки цепи. И ещё один момент, который связан вот с чем. Неважно, какое приспособление вы используете для заточки цепей, важно правильно осуществлять данный процесс. Положение напильника при заточке должно быть под определённым углом, касательно вертикальной и горизонтальной плоскости.

На этой картинке наглядно показано, как производится заточка цепей бензопил при помощи круглого напильника. Если соблюдать неправильный угол заточки, то можно испортить цепь бензопилы или существенно сократить срок её службы.

Следующие статьи:

Самодельный станок для заточки цепей бензопил своими руками

Главная » Разное » Самодельный станок для заточки цепей бензопил своими руками

Станок для заточки цепей бензопил своими руками

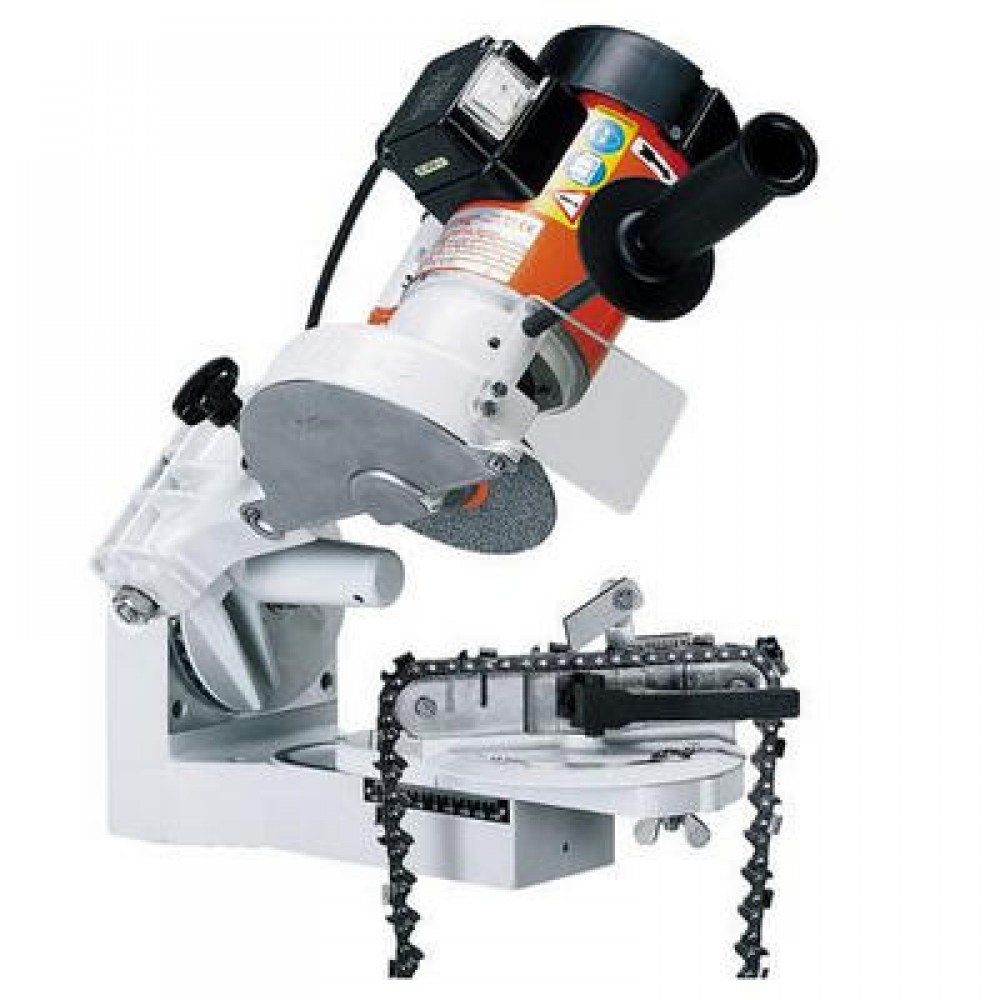

Станок для заточки цепей бензопил – универсальное устройство, которое возвращает жизнь цепям для режущего оборудования. Современные аппараты способны одновременно обрабатывать сразу несколько изделий. Они максимально часто используются в деревянном строительстве и промышленности. Выполнить станок для заточки цепей бензопил своими руками несложно, но занятие является трудоемким.

Устройство и основные характеристики изделия

Любое устройство обязано иметь основание, на котором расположены зажимные тиски, в этих местах располагается и закрепляется цепь. На рабочей поверхности располагается специальный инструмент, посредством его и происходит заточка материала. При этом он адаптирован с учетом высоты каждого конкретного зубца.

Приспособление для заточки пилы

В составе аппарата присутствует круглый и плоский напильник, шаблон для калибровки, крючок для устранения опилок. Первый вид напильника применяется для внутренней поверхности зубца.

Такой станок имеет следующие основные параметры:

Мощность – оптимальным показателем является 220 Вт. На меньшую мощность обращать внимание не следует.
Размеры рабочего круга – диаметр инструмента колеблется в пределах 105–400 мм. Все зависит от того материала, который обрабатывается.

Большие круги устанавливаются на промышленные аппараты.
Дополнительные свойства – если приспособление обеспечивает поворот шлифовальной головки. Заточка при этом делается более качественно.
Скорость вращения шпинделя – нужно учитывать, где именно будет использоваться станок.

Если он выбирается для домашней мастерской, то хватит аппарата, обеспечивающего 3 тыс. оборотов в минуту. Для промышленности этого мало. В этом случае понадобятся устройства со скоростью от 4,8 тыс. оборотов.

Подобная аппаратура нужна не в каждом хозяйстве, но если она требуется, то важно правильно выбрать подходящий станок. Тут все зависит от потребностей производства или индивидуального хозяйства.

Особенности выбора

Если цепь бензопилы выйдет из строя, то ее ремонт обойдется недешево. Но ее заточка часто осуществляется в домашних условиях. Но сначала следует правильно выбрать оборудование.

Для этого мастерами учитываются несколько параметров.

Производительность – для работы в домашних условиях не требу мощное устройство. Иногда специалисты применяют ручное изделие. Для промышленности подойдет более мощный вариант.

Габариты – стационарные устройства, используемые для цепей бензопил, могут иметь большие размеры, они рассчитаны на большое количество изделий. Для дома такая аппаратура не нужна. В этом случае встает вопрос, где она будет храниться, есть ли у хозяина отдельное помещение для работы с деревом.

Количество обрабатываемых изделий – если станок не приобретается для работы на производстве, то достаточно устройства, которое обрабатывает 1 цепь за один раз.

Необходимо дополнительно знать, какая была приобретена бензопила, это касается производителя. Популярными изготовителями являются:

Stihl;
Stern;
Калибр.

Предварительно необходимо поискать отзывы об оборудовании.

Особенности изготовления самодельного станка

Если у хозяина работает смекалка и ему не хочется тратить деньги на новый аппарат, то он легко сделает его самостоятельно.

Процесс изготовления самоделки довольно прост:

Подготовка основания: его легко взять из старого оборудования (слесарных тисков).
В основании делаются отверстия для крепежа. Их диаметр зависит от того, какое оборудование будет крепиться на основании.
Установка поворотной шины – она должна быть оснащена фиксаторами. Именно на нее надевается цепь, требующая заточки.
Монтаж заточного устройства, оно крепится на кронштейны. При этом следует обеспечить регулировку их наклона.
Установка электропривода: в этом процессе понадобится обычный электродвигатель на 220 вольт.
Для домашнего использования хватит устройства, мощность которого составляет 85 Вт.
Монтаж заточного диска. Оптимальный диаметр изделия – 12,5 см.
Подключение кабеля питания к двигателю, лучше выбрать провод сечением 3×2,5 мм.
Установка кнопки включения или выключения питания, но делать это необязательно.
Монтаж опорной ручки на корпус двигателя, она делает использование устройства удобнее.
Крепление светодиодного фонаря: необходимо поставить на станок защитный экран. Он защитит человека от воздействия механической пыли.

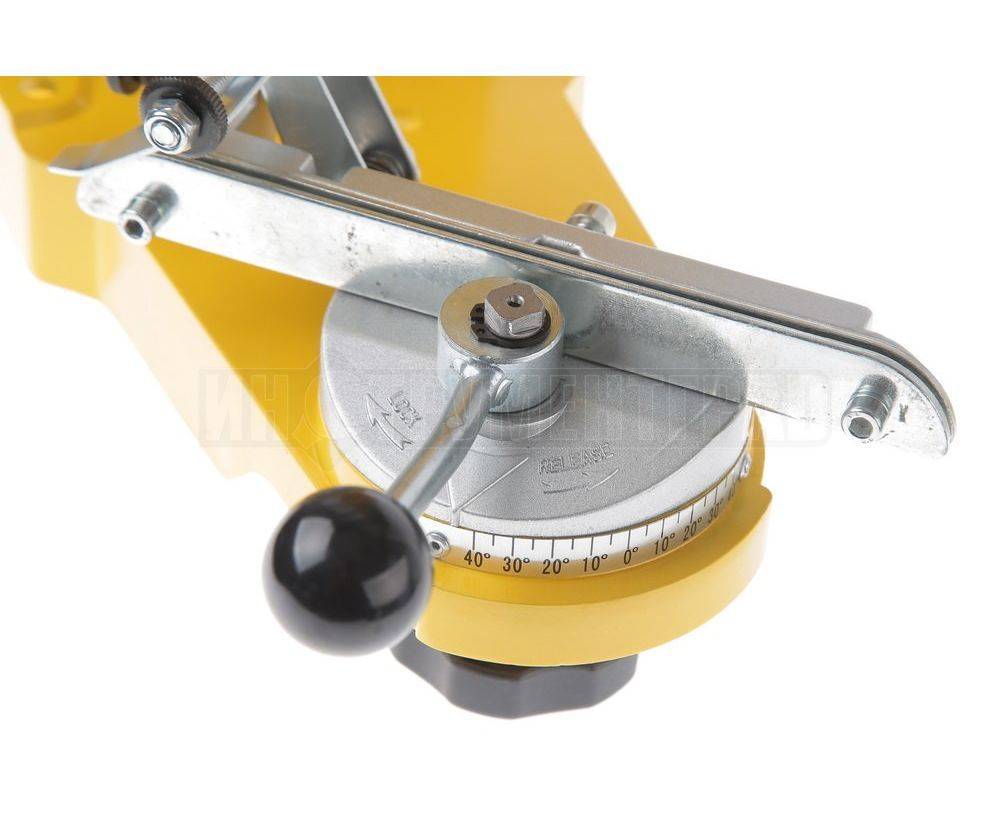

Установка шкалы с градусами поворота, она крепится на поворотной шине. Такой фокус нужен для максимально точной обработки цепи.

Только в этом случае бензопила будет работать эффективно и исправно. Дополнительно должна присутствовать точка отсчета от 0 до 35 градусов в обе стороны.

Бензопила – это уникальное устройство, которое применяется для обработки дерева. Но со временем зубцы режущей цепи начинают стираться, затупляться. Даже самодельный станок позволит вернуть ей прежний вид.

Правила заточки

Чтобы процедура была проведена правильно, необходимо соблюдать некоторые правила заточки:

Цепь надо устанавливать под необходимым углом, для каждого приспособления существуют свои показатели.

После этого диск точно совмещается с кромкой.
Следует включать станок, но зубцы оборудования автоматически фиксируются в заданном положении.

Заточка цепей позволит продлить их жизнь и пригодность, но делать ее следует своевременно.

Дополнительные советы

Для того чтобы бензопила работала исправно на протяжении длительного времени, необходимо соблюдать некоторые рекомендации специалистов:

Заточка цепи

Перед каждым использованием цепи нужно производить ее обкатку.
Периодически за аппаратом надо следить, особенно важно делать правильную натяжку цепи, иначе она порвется.
Требуется регулярная смазка бензопилы.
Надо своевременно затачивать цепь. Если зубцы затупятся полностью, то ее следует выбросить.
После процедуры заточки цепи надо дать остыть. Для этого она обдувается прохладным воздухом.

Подобная процедура позволит устранить механическую пыль.

Видео по теме: Станок для заточки цепей бензопил своими руками

Точилка для бензопилы Портативная точилка для цепной пилы Крепление для быстрой заточки Цепная пила для деревообрабатывающего инструмента | |

Заточная машина с бензопилой Переносная заточная цепь Цепная пила для быстрой заточки Цепная пила Деревообрабатывающий инструмент

Feature

• Высокое качество: заточка цепной пилы , изготовленная из высококачественных и прочных материалов, в заточке стержня установлен инструмент для заточки цепной пилы, обеспечивающий смазку цепи и направляющего стержня, что снижает трение и продлевает срок службы.

• Прост в использовании и транспортировке: Комплект заточки лезвия цепной пилы Легкий и портативный инструмент для заточки цепной пилы прост в использовании на открытом воздухе. Это самый практичный инструмент и лучший подарок для вашего отца или мужа для повышения производительности.

• Фантастический дизайн: Заточка цепной пилы с двумя отверстиями для крепления заточного ножа, подходит для работы с цепной пилой 14/16/18/20 дюймов, осторожно сжимайте конец направляющего стержня во время заточки, он может быть острым заточка.

• Быстро и эффективно: Эта прецизионная система заточки цепных пил является не только быстрой, но и точной. Он заострит вашу тупую цепь всего за 3-5 секунд. Я знаю, это звучит как волшебство, но это работает.

Спецификация

Наименование продукта: Специальная точилка для цепных пил для деревообработки
Материал: пластик

Размер: 21 * 14 * 3см

Вес: 0,35 кг

Упаковка:

Шлифовальный инструмент * 1

Дисплей продукта

, Точилка для бензопилы Портативная точилка для цепной пилы Крепление для быстрой заточки Цепная пила для деревообрабатывающего инструмента | |

Feature

Спецификация

Наименование продукта: Специальная точилка для цепных пил для деревообработки
Материал: пластик

Размер: 21 * 14 * 3см

Вес: 0,35 кг

Упаковка:

Шлифовальный инструмент * 1

Дисплей продукта

Описание продукта:

detail.1000023.i2.3af43faakKk1cy»> • Высокое качество: Точилка для бензопил, изготовленная из высококачественных и прочных материалов, в заточке стержня установлен инструмент для заточки цепной пилы, обеспечивающий смазку цепи и направляющего стержня, что снижает трение и продлевает срок службы.

• Прост в использовании и транспортировке: Комплект заточки лезвия цепной пилы Легкий и портативный инструмент для заточки цепной пилы прост в использовании на открытом воздухе.Это самый практичный инструмент и лучший подарок для вашего отца или мужа для повышения производительности.

• Фантастический дизайн: Заточка цепной пилы с двумя отверстиями для фиксации заточного ножа, подходит для работы с цепной пилой 14/16/18/20 дюймов, осторожно сжимайте конец направляющего стержня во время заточки, это может быть острая заточка ,

• Быстро и эффективно: Эта прецизионная система точилки цепных пил является не только быстрой, но и точной. Он заострит вашу тупую цепь всего за 3-5 секунд. Я знаю, это звучит как волшебство, но это работает.

Наименование продукта: Деревообрабатывающая цепная пила для заточки специальной цепной пилы
Материал: пластик

Размер: 21 * 14 * 3 см

Вес: 0,35 кг

Инструмент для заточки цепей * 1

Самодельный станок для заточки цепей бензо- и электропил

На снимке изображен самодельный станок для заточки цепей к бензо- и электропилам.
Заточить цепь для бензо- или электропилы вручную, т.е. с помощью обычного круглого напильника, конечно, можно, но если нет опыта, то легко и испортить цепь.
Мой хороший старый знакомый, (одноклассник, с ним 40 лет назад за одной партой сидели) сделал самодельный станок для заточки цепей, который позволяет быстро и качественно произвести заточку.
Самое главное здесь — возможность задания нужного угла зубу цепи при его заточке. Это обеспечено с помощью зажимного устройства для цепи, представляющего собой направляющую, в которую вставляется пильная цепь.

Она состоит из двух металлических пластин, которые поджимаются друг к другу поворотом специальной рукоятки-рычага, при этом фиксируют цепь в нужном положении. Направляющая с цепью закреплена на станине с поворотным механизмом, имеющим лимб с делениями в градусах. (Не знаю, где он нашел такой, но подошел сюда прекрасно). Станина также может сдвигаться вперед и назад в зависимости от размера заточного диска: новый диск — отодвинул на себя; поисточился — двинул вперед.
Электродвигатель станка с установленным на валу заточным диском закреплен на подвижной раме. Для его опускания и приближения заточного абразивного диска к закрепленной цепи имеется рукоятка. На неё нажимают правой рукой. Обратно (вверх) двигатель с диском поднимается при помощи пружины после прекращения давления рукой на рукоятку.
Двигатель маленький; не знаю, каковы его мощность и число оборотов, так как табличка с данными стерта. Работает тихо, почти бесшумно. Флянец на вал двигателя выточен на токарном станке под диаметр распространенных дисков от небольшой болгарки.

Для подсветки установлена обычная электролампочка с отражателем от автомобильной фары. Защитный кожух сделан из пластиковой канистры и установлен таким образом, что в него летят практически все искры. А большая часть металлических опилок, керамической крошки и пыли от абразивного диска попадают в специальную емкость, которая сделана из ещё одной пластиковой канистры. Оттуда её легко удалить, так как канистра съемная. (Кстати, это отличный материал-наполнитель для эпоксидки).
На этом же станочке легко можно сделать пилки для самодельного электролобзика.
Делаются они из большого пильного диска циркулярной пилы. Пилки получаются толстые, с ровным, крупным зубом и отлично пилят дерево. Там, где обычную, покупную пилку лобзика «уводит в сторону», потому, что она очень тонкая, эта пилка пилит абсолютно ровно. По крайней мере доску-пятидесятку из березы такая пилка распилит без проблем.

Выбираем станок для заточки цепей пил . Особенности эксплуатации пильных цепей

Станок для заточки цепей «Калибр ЭЗС — 220» является универсальным инструментом, подходящим для различных видов цепей. Инструмент обладает компактными размерами, легким весом и подходит для заточки всех видов пильных цепей даже в домашних условиях

Как узнать симптомы затупившейся цепи?
Если натяжитель не обеспечивает требуемого натяжения цепи (т.е. цепь вытянулась), тогда цепь считается изношенной. Никогда не Станок для заточки цепей бензопилработайте тупой цепью! Необходимым условием правильной работы на бензопиле является острая цепь.

Цепь всегда должна быть заточена, и тогда ваша бензопила будет пилить точно и эффективно! Откроем небольшой секрет, что профессиональные лесорубы всегда считали, что заточенная цепь всегда важнее сильного двигателя.

Как часто нужно делать заточку цепи бензопилы?
Нет, каких то определенных нормативов по времени. Например, профессионал делает заточку цепи несколько раз в день. Все зависит от того как часто вы пользуетесь пилой. Если вы почувствовали, что пиление происходит медленнее или «уводит» шину, то обращайтесь к нам в сервисный центр.

Кстати стружка достаточно хорошо показывает состояние цепи пилы. Допустим, если цепь заточена, то стружка будет однородной, а опилки должны быть квадратной формы. Если же у вас тупая цепь то в стружке будет много пыли, а опилки будут как иголки.
Как подготовить новую цепную бензопилу к работе: ликбез.

Как показывает статистика сервисных центров по ремонту садовой техники, большинство ошибок, которые допускает пользователь при работе с новой для себя техникой, происходит при первом запуске. Почему так — специалисты прямо не говорят, хотя и вспоминают к Станок для заточки цепей бензопил купитьместу и не к месту пословицу: «Если ничто не помогает — прочтите наконец инструкцию».
Может быть, и впрямь дело в неправильном подходе, а может, инструкции такие… хотя второе, на наш взгляд, все же крайне сомнительно. Уж сколько мы инструкций перевидали — большинство иначе как толковыми не назовешь.

Тем не менее мы решили сделать нечто типа маленькой «фотоинструкции» — на примере бензопилы Partner P842 показать, как собрать пилу и подготовить ее к работе. Сразу предупреждаем — вопросы подготовки топливной смеси и заправки пилы топливом и маслом мы сознательно обошли.
Открываем коробку, достаем пилу.
Кладем пилу на подходящую ровную горизонтальную поверхность, снимаем крышку сцепления.
Достаем шину, распаковываем цепь.
Надеваем цепь на шину.
Ставим шину с цепью на место. Шину сажаем на шпильки, цепь — на ведущую звездочку. Поставив шину и цепь на место, слегка протягиваем цепь вдоль шины, чтобы хвостовики зубьев глубже сели на ведущую звездочку.
Ставим на место крышку сцепления.
Не фиксируя крышку до конца, натягиваем цепь, и только после этого затягиваем гайку, фиксирующую крышку сцепления. Заточной станок для цепей бензопил

В идеале цепь должна быть натянута так, чтобы, если приподнимаешь пилу, взявшись за цепь, зазор между хвостовиками зубьев и внешним краем шины был минимальным. Здесь он (зазор) чуть великоват, но для работы в принципе вполне подходит
Установив цепь на место, следует заправить баки топливной смесью и маслом, после чего можно приступать к запуску двигателя
Если двигатель холодный (а при первом запуске он всегда считается холодным, даже в 35-градусную жару) — закрываем воздушную заслонку

Есть несколько способов завести двигатель. Настоящие профессионалы умеют делать это «с рук». А вот новичкам можно рекомендовать только один вариант — тот, что на фото. Итак: пила на земле, правой ногой наступаем на заднюю рукоятку, левой рукой придерживаем пилу за переднюю ручку, а правой дергаем шнур стартера, предварительно обязательно выбрав слабину. Не забудьте включить зажигание… хотя на многих пилах оно включено постоянно.
А вот заводить двигатель таким образом не рекомендуем категорически. «Что позволено Юпитеру, не позволено быку» — римляне были абсолютно правы. «Профи» знает, чего ждать от пилы, и может себе позволить небольшую «вольность» по отношению к ней. Ну, так на то он и «профи»

Станок для заточки цепей Einhell BG-CS 235 E и его преимущества

959.00 грн.

Номинальная потребляемая мощность: 235 Вт
Напряжение: 230 В
Диаметр шлифкруга: 145 мм
Толщина шлифкруга: 3,2 мм
Посадочный размер шлифкруга: 22 мм
Вес: 6,1 кг
Страна производитель: Германия
Гарантия: 12 месяцев

Станок для заточки цепей CSS-220 и его характеристики

Напряжение/Частота:    220В /50Гц
Потребляемая мощность:    220Вт
Число оборотов на холостом ходу:    7500/мин
Диаметр диска:    100*10*3,5мм / 100*10*4,5мм

    Заточной станок CSS220 — простой и недорогой станок для заточки цепей с шагом от 1/4 до 3/8 дюйма.
    Этот высококачественный заточной станок обеспечивает высокую точность заточки и идеально подходит для владельцев цепных пил и небольших ремонтных мастерских.
    В отличии от полноразмерных настольных станков для заточки цепей CSS220 имеет небольшие размеры и не требует много места.
    Возможности станка:
    — Выполняет заточку всех типов цепей с шагом от 1/4 дюйма до 3/8 дюйма.
    — Заточка углов возможна в диапазоне от -35° до +35° (-35°; -30°; -15°; 0°; +15°; +30°; +35°)
    Установка цепи: цепь устанавливается на направляющей рейке так, чтобы абразивный круг производил соответствующую обработку каждого звена.
    Регулировка угла заточки: ослабьте фиксирующий винт и установите угол заточки, который соответствует техническим требованиям.
    Фиксация цепи: Проверьте правильность зазора между звеньями цепи и абразивным кругом; Опустить двигатель станка вниз до упора; Обеспечить правильное шлифование глубины с помощью ограничивающего винта.

Ведущие звенья в цепи бензопилы

Ведущие звенья (хвостовики) обеспечивают движение цепи, передавая вращение от двигателя через ведущую звездочку, а также стабильное положение цепи на пильной шине.

При этом цепь передвигается по специальному пазу, предусмотренному в конструкции направляющей шины. «Побочной» обязанностью ведущего звена является распределение смазки от ведущей звездочки (куда ее подает масляный насос) по всей шине и цепи.

Следует отметить, что количество хвостовиков играет основную роль в обозначении длины цепи для определенной длины пильной шины, что облегчает правильный выбор и соответствие типоразмеру.

Технические параметры, уход и заточка цепей

Первые бензопилы появились в начале ХХ века. Устанавливаемые на них цепи с зубьями прямыми и плоскими, как у современных ножовок, отличались малой эффективностью, быстро тупились и требовали очень трудоемкого обслуживания. Например, при заточке приходилось учитывать, что зубья делятся на подрезающие, режущие и скалывающие, имеют различные режущие углы и ориентацию по отношению к направлению движения (могут быть отклонены влево, вправо или расположены по центру). Нет сомнений, что попытки модернизации цепей предпринимались неоднократно, но лишь одна из них завершилась успехом. Разработанная Джозефом Коксом и реализованная в металле в 1947 году новая цепь для универсального пиления с контурным углом резания Г-образной формы благодаря повышенной производительности и упрощенной заточке очень быстро вытеснила свою предшественницу с рынка, и теперь практически все пильные цепи «щеголяют» характерным серпообразным профилем режущих звеньев.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПИЛЬНЫХ ЦЕПЕЙ
Подбирая цепь для мотопилы, обращают внимание на такие ее характеристики, как назначение, шаг, толщина ведущего звена, высота профиля и глубина резания.

Назначение. Известно, что распиловка древесины вдоль волокон более трудоемка, нежели поперек, и для достижения наилучшего результата желательно использовать цепи, соответствующие поставленной задаче.

Основное различие между цепями продольного и поперечного типа — углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов, у продольных углы более острые — от 5 до 15 градусов.

Использование цепей несообразно их целям грозит либо заниженной производительностью (если поперечную распиловку проводят продольной цепью), либо повышенной «агрессивностью», сильной вибрацией и дополнительной нагрузкой на двигатель. Однако многие пользователи предпочитают не тратить время на замену цепи и продольные резы ведут той же цепью, что и поперечные, особенно если «качество» получаемого пропила не требует соответствия «высшему» уровню. Поэтому цепи для продольного пиления востребованы в меньшем количестве, да и производятся они в объеме, соразмерном спросу. Неудивительно, что купить такую цепь гораздо сложнее, чем поперечную. И вопрос их приобретения становится действительно актуальным, если предполагается использование особых станков вроде мини-пилорам.

Шаг цепи — расстояние между тремя последовательно расположенными заклепками, деленное на дваШаг цепи — расстояние между тремя последовательно расположенными заклепками, деленное на два. Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.

Шаг 1/4’’ (6,35 мм) присущ миниатюрным цепочкам, устанавливаемым на маломощные одноручные пилы. Правда, в России ими практически не пользуются.

Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.

Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.

Шаг традиционно измеряют в дюймах, а записывают так: три цифры — обычными, а две — десятичными дробями. Это необходимо во избежание путаницы. В частности, результат перевода 3/8’’ в десятичную дробь составляет 0,375’’ — разница с предыдущим стандартом (0,325’’) всего в одной цифре.

Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность. Но, с другой стороны, тем шире пропил, и для преодоления сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация. Да и рез у них получается чище.

Толщина ведущего звена (хвостовика) — второй по значимости параметр. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Одним словом, толщина хвостовика и толщина паза должны строго соответствовать друг другу, повышая надежность посадки цепи и исключая вероятность ее «соскока». Международным сообществом производителей предусмотрено пять стандартных размеров, измеряемых в дюймах или миллиметрах (кому как удобнее): 1,1 мм (0,043’’), 1,3 мм (0,050’’), 1,5 мм (0,058’’), 1,6 мм (0,063’’) и 2,0 мм (0,080’’).

1,1 мм — столь тонкие ведущие звенья характерны для самых миниатюрных цепей и пил соответствующего размера.

1,3 мм — пожалуй, наиболее востребованный размер, свойственный бытовым и полупрофессиональным цепям.

1,5 мм — занимает второе место по востребованности. Ставится на более мощные и производительные пилы.

1,6 мм и 2,0 мм — такие толстые хвостовики встречаются лишь на цепях для высокопрофессиональных пил.

Высота профиля. Пильные цепи бывают высоко- или низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Первые используют в профессиональных целях для получения максимальной производительности. Вторые устанавливают на бензопилы любительского класса, так как благодаря увеличенной площади опоры у режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.

Глубина резания — величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025’’ (0,635 мм) и 0,030’’ (0,762 мм), реже — с зазорами до 0,070’’ (1,778 мм), но они предназначены для агрегатов машинной валки леса.

Глубина резания в значительной степени определяет производительность цепи, скорость ее пиления. Чем больше зазор — тем выше производительность. Но в погоне за эффективностью не стоит забывать о вибрации: цепи с маленькой глубиной резания в пропиле движутся мягче, меньше «дергаются». Поэтому производители, стремясь уравновесить вибрацию и производительность, очень часто на цепи с большим шагом устанавливают резцы с минимальной глубиной резания, и наоборот.

Объем двигателя. Этот параметр характеризует пилу и, казалось бы, к самой цепи никакого отношения не имеет. Однако в каталогах и кратких аннотациях к цепям нередко приводятся объемы двигателей, на работу с которыми они рассчитаны. И эти рекомендации следует соблюдать. Цепь, установленная на чересчур мощный для нее двигатель, будет испытывать большие нагрузки и выйдет из строя раньше времени, так и не выработав свой моторесурс. Вариант ми нагрузками на мотор и другие важные узлы самой пилы.

Станок для заточки пильных цепей «Калибр ЭЗС — 220» является универсальным инструментом, подходящим для различных видов цепей.

Инструмент обладает компактными размерами, легким весом и подходит для заточки всех видов пильных цепей даже в домашних условиях. Заточной станок надежно прослужит его обладателю.

В нем заложены такие качества и функции, которые позволяют применять его для частой заточки значительных объемов цепей.

Станок для заточки цепей бензопил станет отличным решением для заточных предприятий и мастерских.

Станок для заточки цепей позволяет подтачивать ограничитель цепи до необходимой величины. Инструмент устроен таким образом, что его легко перенастроить. Обслуживается заточной станокпросто.

Инструмент позволяет равномерно заточить все зубья цепи под изначально заданным углом, при этом не нужно прибегать к точным измерительным приборам.

Использование станка для заточки цепей позволит максимально увеличить срок службы цепей.

Как лучше затачивать цепь пилы? Станком? Вручную? Почему? Плюсы и минусы?

Заточка пилы только на первый взгляд лёгкая работа, а на самом деле не только кропотливый труд, но и нужно соблюдать некоторые технические условия, так как если даже завалить зуб на пару градусов и в результате работа будет не столь приятной.

В результате неправильной заточки цепи пилы могут произойти следующие неприятности:

В начале пилить будет качественно и быстро, но также быстро и тупится.
Зубья могут на срезать дерево, а вырывать кусками.
Если вообще зуб завалить, то цепь просто скользить будет, а не пилить.
Может появиться биение.
Заклинивание цепи во время распила.

Чтобы избежать всех неприятностей, необходимо соблюдать углы заточки. Итак, посмотрите плюсы и минусы всех способов:

1) Заточка вручную при помощи напильника.

Плюс тут может быть только один, цепь можно заточить или «подправить» быстро и даже не снимая с пилы в любом месте. Хотя есть и второй плюс — малозатратный способ.

Минусы в том, что на глаз нельзя точно выдержать угля заточки (если вы не ювелир) что скажется в дальнейшем на работе. Ещё один минус в том, что физически такая заточка отнимает много труда и времени, после неё будут руки болеть.

2) Заточка при помощи болгарки (углошлифовальной машинки)

Плюс по сравнению с первым способом в том, что сделать это можно быстрее.

Минусов намного больше, но основной — нельзя добиться качества, возможны косяки.

3) Заточка при помощи станка.

Плюсы в том, что при хорошей настройки станка на контрольном зубе, все остальные можно заточить одинаково правильно. Со станком работа пойдёт быстрее.

Минус в том, что надо подготовить рабочее место, во многих случаях надо цепь снять, хотя есть станки, которыми можно затачивать не снимая.

Опять же, станков для заточки цепей много от любительских до профессиональных, и как ни крути, а надо ещё набраться опыта, чтобы заточить цепь правильно, с первого раза может и не получиться.

Для первых двух способов есть помощник, специальный зажим, который даст направление режущему инструменту, что позволит выполнить работу более качественно.

заточить, своими руками, приспособление, угол заточки, как правильно напильником, станок, болгаркой

Каждый знает, что пильную цепь, которая используется в бензопилах, требуется периодической затачивать, но не каждый знает, как это сделать правильно. Определить, что пила требует заточки цепи очень просто, для этого нужно осмотреть опилки, и если они состоят из мелкой пыли, значит, инструмент требуется заточить.

Если наточить невозможно, стоит заменить её на новую.

Применение не заточенной цепи, может привести к перегреву двигателя и образованию задиров на цилиндре.

Разберем основные способы, с помощью которых можно, без проблем, заточить цепь на бензопиле.

Как понять, что цепь затупилась

Длительный срок эксплуатации любой бензопилы зависит от грамотного ухода и использования, в том числе и за цепной гарнитурой. Хорошие эксплуатационные качества последней влияют на показатели работы устройства и параметры производительности. Несвоевременная заточка может вызвать некоторые проблемы в работе непосредственно самой пилы. Чаще всего это:

кривые спилы;
большие нагрузки на пилу, в результате чего увеличивается износ деталей устройства, а значит и уменьшение срока службы всего устройства;
увеличенный расход топлива.

Если в результате распила образуется мелкая пылевидная стружка, а сама пила заглубляется в распил с приложением больших усилий, значит, цель затупилась.

Есть и другие признаки затупления цепи:

скорость работы инструмента снизилась;
образуются неровные и острые опилки;
необходимо прикладывать большие усилия для распила древесины;
цепь растянулась или стала провисать.

Способы решения текущих проблем

Недорогая бензопильная техника комплектуется относительно недолговечными пильными гарнитурами бюджетного уровня. В перспективе такие шины и цепи заменяются более престижными и долговечными в работе моделями.

Практики предлагают оригинальный способ повышения прочности и износостойкости бюджетных устройств, известный под названием стабилизации внутренней структуры металла.

Для этого новая шина на протяжении полутора-двух недель при температуре 55-65°С прогревается в масляной ванне. Подтверждением эффективности такой технологии служат положительные отзывы владельцев бытовых моделей.

Как правильно точить бензопилу

Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.

Заточка напильником

Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

Смотрите » ТОП-3 представителя модельного ряда бензопил торговой марки MaxCut

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:

Закрепить цепь на струбцине.
Выставить напильник для заточки цепи по шаблону.
Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.

Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.

Как заточить при помощи ушм болгарки

При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.

Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.

Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.

Смотрите » Пошаговая инструкция регулировки карбюратора бензопилы Partner (Партнер)

Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.

Заточка на станке

Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.

Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.

Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:

Ослабить винт, который зажимает цепь.
Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
Выполнить заточку согласно всем выбранным параметрам.
Обработать цепь чистым машинным маслом.

Есть 2 способа использования ручного станка с данной целью:

Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.

Особенности работы на ручном и автоматическом станках

Беспроводные, в частности, роликовые станки для заточки цепей менее производительные, тем не менее, обеспечивают высокое качество заточки и сохранность обрабатываемой детали.

Технология предусматривает надежную фиксацию цепи, определение степени и угла заточки по самому изношенному зубу.
Автоматическое приспособление позволяет при отличном качестве заточить цепь с существенной экономией времени. Для получения должного результата достаточно заправить цепь в прорезь станка, выставить по таблице нужный угол заточки и включить двигатель.

Массовое применение автоматизированной заточной техники в частных неспециализированных структурах ограничивается ее высокой себестоимостью.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
Весь неиспользованный объем обязательно должен быть утилизирован.
В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Смотрите » ТОП-7 модельного ряда бензопил российской торговой марки Зубр

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях. При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры.

Последовательность работы и выбор оптимального угла заточки

Фото: шаблон для заточки цепи
В процессе работы сначала правится режущая кромка, затем по шаблону подпиливается зуб ограничителя. Изменение его высоты производится через каждые 5-6 заточек режущих кромок.

Индекс шаблона S настраивает гарнитуру на распиловку мягкой древесины. Если планируется работа с твердой или вязкой волоконной структурой — шаблон вставляется на индекс Н.
Для производительной работы бензопилы в стандартных условиях рекомендуется угол заточки 30° для твердой и мерзлой древесины, а также для продольной и диагональной распиловки предпочтителен показатель угла 10°.
Если работа выполнена без ошибок, гарнитура будет работать плавно, а выбрасываемые опилки будут иметь явно выраженную прямоугольную форму.

Экономия, как правило, должна быть экономной, но расходовать время на заточку растянутой цепи не целесообразно. Рабочие характеристики ее восстановятся частично и на непродолжительное время. Более того, изношенная деталь утрачивает плавность хода, ускоряет износ венца ведущей звездочки и натяжного устройства.

Заточка цепи для бензопилы своими руками с помощью болгарки

Специалисты серьёзно рекомендуют не применять этот способ неопытным мастерам. Он довольно опасный.

Но если другого выхода нет, то надо соблюдать правила безопасности. Болгарку необходимо установить в тиски и надёжно зажать. После включения инструмента к вращающейся поверхности диска поднести затачиваемую кромку. Так как с применением болгарки невозможно выдерживать постоянный угол заточки, то заточенный таким образом зуб будет существенно отличаться от обработанного напильником. Кроме того, есть риск надреза диском болгарки ушка крепления зуба.

Заточка цепи болгаркой ФОТО: youtube.com

Технические особенности точильного процесса

Операция заточки осложняется тем, что на зубьях находится большое количество режущих кромок, размещенных в разных плоскостях и имеющими разные углы заточки. Во время затачивания зубьев необходимо совершать одно и тоже количество движение, при этом необходимо выдерживать одно и тоже усилие нажима. В результате, все зубья будут получать однотипную заточку.

И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Технология ручной заточки

Выбор диаметра круглого напильника определяется шагом пильной цепи Показателям 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский напильник потребуется для уменьшения высоты упоров режущих звеньев.

Держателем цепи может служить приспособление любого вида, которое входит в перечень стандартного заточного комплекта. Для стабильности угла заточки необходимо использовать простой шаблон, лекало или специальный калибр.
Максимальное превышение напильника над спинкой зуба не более 1/5 своего диаметра.
Во избежание одностороннего износа напильник рекомендуется периодически проворачивать на 90 градусов, удерживать по отношению к вертикальной плоскости 90 градусов и 15-30 градусов — в горизонтальной.
Для заточки каждого звена желательно использовать одинаковое количество рабочих проходов.

Многие домашние умельцы предпочитают работать, зажав цепь в тиски. Со стороны экспертов возражений нет, при условии, что цепь не будет деформирована.

Build a электрическая точилка для цепной пилы

Если вы не слишком увлечены заточкой цепной пилы вручную, создайте электрическую точилку для цепной пилы и улучшите свою цепную пилу для достижения успеха. (См. Схему устройства заточки цепной пилы в галерее изображений.)

Хотя есть люди, которым нравится опиливать цепи цепной пилы вручную, для большинства из нас поддержание остроты резцов может быть утомительной, трудоемкой и часто утомительной работой. И хотя такое регулярное обслуживание является необходимостью, нет ничего, что говорило бы о том, что вы не можете предпринять шаги, чтобы как можно быстрее с этим покончить!

Некоторые могут использовать скупой напильник от руки, а другие полагаются на приспособления для фиксации зубьев, но благодаря волшебству мастерской сотрудники MOTHER теперь могут просто прикрепить показанный здесь электрический точильный инструмент для цепной пилы к бамперу грузовика или верстаку и одеть пильная цепь, чистая как свисток, за считанные минуты.. . Приложив немного усилий, вы сможете продублировать этот инструмент, позволяющий сэкономить время!

Он построен из габаритной стали и использует 12-вольтовый двигатель нагнетателя и имеющиеся в продаже абразивные круги для выполнения грязной работы. Но у него также есть несколько функций, которые делают его совершенно удобным в использовании. Во-первых, двигатель постоянного тока может работать непосредственно от аккумуляторной батареи вашего автомобиля, поэтому вы можете точить пилу прямо в поле. Во-вторых, после того, как вы просверлите два отверстия диаметром 5/16 дюйма в пильной шине, пилу можно будет зажать и заточить без разборки.Точно так же, поскольку крепление выполнено с возможностью поворота, правые и левые резаки можно править, не снимая инструмент. Наконец, поскольку шлифовальный круг установлен под заданным углом, фрезы всегда имеют правильный шаг.

Все детали имеют размеры и описаны на прилагаемой иллюстрации, и они обычно доступны в виде метизов или стального лома. Двигатель на 12 В (деталь № J-19991) был заказан по цене 11,50 долларов США, включая доставку, у Jerryco Inc., Evanston, IL, и абразивный круг диаметром 1/8 дюйма (номер детали 3700588) можно приобрести в компании Foley-Belsaw Co. , Канзас-Сити, штат Миссури (другие диски подходят для пил большего размера).

Мы не будем проводить вас через пошаговые инструкции по сборке инструмента, потому что иллюстрации должны содержать все необходимые инструкции. Но мы предложим несколько предложений, которые упростят вам задачу. Для начала вам нужно отрезать полоску металла толщиной 1–5 / 8 дюйма с одной ножки угловой железной секции, которая будет использоваться в качестве крепления для стержня.Позже этот кусок металлолома можно использовать для изготовления держателя переключателя и язычка выравнивателя. Кроме того, вместо того, чтобы приваривать поворотные упоры к основанию, просто вырежьте угол 45 градусов в конце каждого из них и просверлите пазы в их центрах; Затем их можно отрегулировать в соответствии с шагом зубьев вашей цепи и закрепить машинными болтами 3/16 дюйма.

Еще один повод для беспокойства — это угол наклона самого колеса. Это определяется степенью изгиба, который вы прикладываете к стойке плоского стержня, которая поддерживает узел коромысла, и этот угол должен совпадать с контуром, образованным верхней и боковой пластинами каждой фрезы. Угол в 65 градусов вполне достаточно, и вы можете легко согнуть металл, когда он нагреется до тусклого свечения с помощью горелки.

Важно также расположение шарнирного пальца в сборе коромысла, которое подробно показано на рисунке. Сначала просверлите отверстие диаметром 1/8 дюйма на боковой стороне опорной стойки параллельно верхнему концу. Затем на концах этого отверстия необходимо просверлить два гнезда 1/4 дюйма и глубиной 1/4 дюйма. Штифты представляют собой винты диаметром 1/4 дюйма со снятыми головками, с конусами 1/8 дюйма или иглами, врезанными в стержни, и с прорезями, добавленными на концах с резьбой.Гайки, приваренные к коромыслу и ушку, удерживают штифты на месте.

Другая операция «индивидуальной подгонки» включает соединение вала двигателя 5/16 дюйма с валом оправки и установку этого узла в корпус с втулкой. Холоднокатаный пруток размером 1/2 на 3-1 / 2 дюйма имеет резьбу 1 / 2-13 на одном конце и гнездо 5/16 на 1-1 / 2 дюйма на другом. Отверстие диаметром 3/32 дюйма, просверленное в гнезде и нарезанное резьбой 1 / 8-32, подходит для установочного винта с чужеродной головкой. Шток размером 1 дюйм на 1–3 / 4 дюйма должен быть просверлен по центру до 23/32 дюйма, а пропитанная маслом втулка 1/2 на 3/4 дюйма должна быть вбита в отверстие после установки корпуса на него. служба поддержки.Двигатель должен быть точно выровнен с корпусом подшипника, поэтому не приваривайте крепления двигателя к поверхности коромысла и не сверлите монтажные отверстия, пока корпус не будет установлен.

Наконец, при изготовлении узла стопора зубьев нет места грубому мастерству. Рычаг и плечо должны быть перпендикулярны друг другу, а зубчатый упор и хомут должны быть прикреплены к рычагу под прямым углом. Устройство поворачивается на крепежном винте № 12-32, который нарезан и приварен к поверхности в отверстии, центрированном на 3/8 дюйма от верхнего края держателя штанги и на 3-1 / 4 дюйма от его правого конца.

Чтобы использовать точилку в первый раз, закрепите ее на верстаке и поместите режущую планку пилы рядом с креплением планки, чтобы определить наилучшее место для сверления отверстий 5/16 дюйма, которые будут удерживать пилу на месте. Чтобы не рисковать, вы можете даже не приваривать 5/16 дюймовые болты, пока не определите их идеальное расположение относительно пильного полотна. После того, как вы просверлите два отверстия в штанге, поверните вертлюг вправо и влево, чтобы убедиться, что цепь не сдвинется при переходе.Если шарнирный болт 1/2 дюйма не идеально прилегает к шлифовальной точке абразивного круга, когда он находится в рабочем положении, или если шарнир или опора стержня каким-то образом деформированы или взводятся вне линии, цепь сместится и будет в конечном итоге будет неправильно заточен. Незначительные неровности можно устранить, отрегулировав правильное положение и при необходимости разместив регулировочные шайбы за пильным полотном.

Поворотные упоры должны быть отрегулированы в соответствии с шагом резца вашей цепи; Обычно используются углы 30 и 35 градусов, но вы можете установить их под любым углом до 45 градусов.Точно так же глубину заточки можно отрегулировать с помощью Т-образной ручки в верхней части стойки коромысла. Стопор зуба, конечно же, обеспечивает фиксацию фрезы в нужном месте, когда вы протягиваете цепь вдоль шины во время процесса правки. Его винт с инородной головкой можно заблокировать, поэтому положение упора не меняется. (Чтобы упростить задачу, затачивайте все остальные фрезы по ходу движения, чтобы вам не приходилось менять положение поворота более одного раза.)

Если точилка установлена правильно, она прорежет рваную цепь за несколько минут.. . оставляя вам больше времени на то, что вам нравится этой зимой.

Первоначально опубликовано: ноябрь / декабрь 1985 г.

Amazon.com: Oregon 541662 Комплект для заточки цепной пилы PowerSharp с креплением на прутке для пильной цепи, 18 дюймов: Точилка для бензопил: патио, газон и сад

Теперь вы можете точить быстро и просто прямо на пиле с помощью системы PowerSharp. Включает цепочку 91PS PowerSharp; направляющая, предназначенная для PowerSharp; и точилка PowerSharp для крепления на стержне. Переход от тупого к резкому всего за три секунды. Подходит для многих марок и моделей, включая, помимо прочего, следующие: Craftsman / Sears 34190, 35018, 35028, 35037, 35038, 35046, 35048, 35060, 35066, 35080, 35083, 35087, 35088, 35160. Homelite 20, 20AV, 23, 23AV, 3300, 3314, 3316, 3318, 3350, 3550, 3800, 3850, d3300, d3350b, d3850, d3850b, i3350b, PS33, Ranger, UT10514, UT10516, UT10517, UT10530, UT10530A, UT10540, UT10540, UT10540, UT10540, UT10540, UT10540 UT10544, UT10546, UT10548, UT10560, UT10562, UT10564, UT10566. Husqvarna 23, 235, 240E, 243, 249, Electric 16, 235 E.Макита 5012B, 5014NB, 5016NB, DCS 34, DCS330H, DCS330S, DCS330TH, DCS340, DCS341, DCS3416, DCS390, DCS390S, DCS400, DCS401, EA3201S35B, EA3201S40B, UC30A00, UC3030C UC30A, UC3030C, UC3030C, UC3030C, UC30A McCulloch EB 356a, EB 358a, EBC1840DK, Mac Cat 438, MC3516, MC4218AV, MCC1435A, MCC1635A, MCC1840B, MS 354a, MS 4016, MS 4016P, MS 4018, MS 4018P, MXC1840D, MXC1840DK. Poulan 1420, 1425, 1625, 1630, 1634, 180, 1800, 1838, 190, 1900, 1900 LE, 1950, 1950 LE, 1975, 1975 LE, 200, 2000, 2025, 205, 2050, 2055, 2055 LE, 2075 , 2075C, 210, 2100, 2150, 2155, 2155 PLUS, 221, 222, 225, 2250, 2250 LE, 230, 2300, 235, 2350, 236, 2375, 2375 LE, 240, 2400, 2450, 250, 2500, 2550, 2550 LE, 2555, 25A, 260, 2600, 2175, 3314, 3314 Woodshark, 3316LE, 3416, 3516, 3816, 3816 AV, 3818, 400E, 4018, 2160, 4218A, 4218AV, E14E, 262, электрические модели, ELECTRIC PRO 400E, ES 350, ES400, Micro 25 (серии XX и XXV), PATRIOT 1900, PPB1634, PPB1838, S23, S25, S25AV, S25CVA, S25D, S25DA, S35, SUPER 23, SUPER 25, WEEDEATER, WILDTHING, Вудшарк, 2200, 1220, 3516AVX, E16E, 4218AVX, 4218. Redmax G3100, G3800AVS, GZ400, GZ4000. Скил 1620, 1624.

Лучшая точилка для бензопил — Отзывы 2020

Точилка для бензопил — необходимый инструмент для общего обслуживания бензопилы. Цепи легко изнашиваются при использовании, и если вы будете регулярно уделять им внимание, вы всегда будете иметь чистые и легкие разрезы при каждом использовании пилы. Эта забота также поможет вашему двигателю не работать больше, чем следовало бы, что позволит вам работать еще долгие годы.

В обзорах станков для заточки бензопил, приведенных ниже, освещаются различные варианты, которые у вас есть, и причины, по которым их стоит иметь под рукой. Если вам нужна новая точилка или вы хотите иметь при себе дополнительную, эти варианты стоит рассмотреть.

Сравнение 5 лучших точилок для бензопил

Техническое обслуживание бензопилы

Если у вас есть бензопила, то вы, возможно, уже знаете о важности регулярного обслуживания бензопилы. Хотя это простые машины, они требуют регулярного ухода. Электрические пилы в целом не требуют такого особого внимания, как газовые, но и те, и другие требуют регулярной смазки прутка, заточки и замены бензопилы.

Без такого внимания к деталям ваша цепь может зависнуть или застрять в разрезе, создав опасную ситуацию, которая может привести к соскальзыванию цепи с шины. Тупая цепь также неэффективно режет и крутится по дереву, не успев продвинуться вперед. Это может создать ситуацию, в которой сок дерева может забить цепь при нагревании.В этом случае вашему двигателю также придется работать интенсивнее, что приведет к ненужному износу двигателя. Вы также быстрее утомляетесь, что увеличивает вероятность получения травмы.

Основы заточки бензопил

Общее правило при заточке бензопилы — затачивать каждый раз при наполнении бака или каждые 2 часа резки. Если вы заметили, что ваши стружки становятся меньше и тоньше на вид, это также означает, что ваша цепь затупилась и требует заточки.Хорошее руководство по заточке бензопилы может помочь вам определить наилучшие шаги в этом процессе, но некоторые краткие основы, приведенные ниже, могут дать представление о том, что необходимо делать.

Вам следует заточить правый и левый фрезы под углом от 30 до 35 градусов, сделав 2–3 сильных движения напильником вперед, а затем проверить наличие заусенцев. Электрические точилки обычно можно отрегулировать для этого без каких-либо физических усилий с вашей стороны. Вам также следует проверить глубиномер, чтобы убедиться, что он находится на нужной высоте.Это легко сделать с помощью направляющей для опиловки ограничителя глубины, но ее не нужно обслуживать каждый раз, когда вы затачиваете фрезы.

Типы точилок для бензопил

Как и большинство других вещей, почти всегда существует несколько инструментов для выполнения одной и той же работы. То же самое и с точилками для бензопил. Однако уникальность точилок в том, что иметь под рукой несколько штук — это совершенно нормально. Заточка цепи — одна из самых важных деталей в поддержании правильной работы бензопилы, поэтому стоит подумать о том, чтобы держать различные типы точилок в дороге и дома.

Файл руководства

Ручной напильник — это то же самое, что и звучит: круглый напильник, который вы держите и вручную прижимаете к резакам, чтобы удалить заусенцы и обеспечить хорошую поверхность резания. Они бывают разных размеров в зависимости от размера вашей цепочки и требуют знания задачи и контроля.

Ручной плиткорез

Ручной резак — это инструмент, который вы кладете на цепь, который затем прижимается к шине. Используя ручку, которую вы поворачиваете вручную, она протягивает цепь и затачивает фрезы по мере движения.Все, что для этого нужно, — это повернуть ручку в предложенном темпе.

Насадка Dremel

Dremel — это удобный небольшой инструмент, который можно использовать с различными насадками для выполнения самых разных работ. Также есть специальное приспособление для заточки бензопилы, которое вы можете использовать для ручной работы с электроэнергией. Это действительно требует знаний и контроля над работой.

Направляющая на штанге

Эта направляющая прижимается к стержню и имеет ряд регулировочных ручек для обеспечения определенных размеров опиливания ваших резаков.Затем вы вручную проверяете давление на ручку рамы для заточки цепи. Все, что вам нужно сделать, это подпилить каждый резак два или три раза, так как все остальное уже на месте.

Электрический

Электрические точилки обычно устанавливаются на поверхность и обеспечивают быстрое выполнение процесса заточки цепи. Это делается с цепью, снятой с шины, и хотя вам нужно будет вручную протянуть цепь через машину и применить шлифовальный станок, инструмент настроен так, чтобы сделать работу практически невозможной.

На что обращать внимание при покупке точилки для бензопилы

Очевидно, не все точилки одинаковы. Существует множество марок и моделей каждой из них, и вам нужно рассмотреть детали, чтобы решить, какие из них лучше всего подходят для вас. Примите во внимание следующее:

Какого размера ваша цепочка?

Шаг цепи определяется как расстояние между длинами привода. Вы определяете это, измеряя три заклепки подряд и разделив их на две.Затем это измерение применяется к размеру точилки, прикрепленной к цепи.

Где вы обычно используете бензопилу?

Если вы постоянно в пути с бензопилой от работы к работе, вам понадобится переносная точилка. Но если вы никогда не покидаете свою собственность, то быстрым ответом может быть что-то более постоянное. Многие люди держат под рукой различные точилки, где бы они ни работали.

Насколько хорошо вы знакомы с процессом заточки?

Как объяснялось выше, каждый тип точилки требует разной степени владения работой.Если вам незнакомы или неудобны угол и шаг, то точилка, которая настраивается на все размеры, вероятно, будет лучшим вариантом, пока вы не узнаете больше.

Лучшие 5 обзоров точилки для бензопил

Следующие лучшие подборки помогают выделить различные модели, из которых вы можете выбирать, и также считаются одними из самых популярных среди владельцев бензопил. Они получили высокие оценки по цене, качеству и простоте использования.

Набор надфилей для заточки бензопил Katzco, 8 предметов

Тип: Набор для ручного напильника
Размеры файла: 5/32, 3/16, 7/32
Установлен: нет
Идеальное использование: портативный комплект для использования в дороге

Узнать цену
В этом базовом наборе для напильников с ручным управлением есть все необходимое для подпиливания бензопилы практически любого размера, которая у вас есть или у меня когда-нибудь. Эти 8 инструментов, помещенные в удобный и прочный сворачивающийся чехол, включают 3 круглых файла разного размера, держатель файла для контроля глубины и угла наклона файла, плоский файл и ручку из твердой древесины, чтобы сделать вашу работу более комфортной, и руководство по хранению ограничителя глубины для измерения глубины датчика.
Плюсы
Инструменты качества
Отличная цена
Отличная портативность и надежный отсек для инструментов
Минусы
Требуется знание подачи
Качество прикрепленных файлов отличается от качества файлов
Кому подходит этот комплект
Это компактный комплект, который плотно скручивается и помещается в любую сумку для инструментов бензопилы.Он очень портативный и имеет отличную ценность, чтобы держать его под рукой для быстрого доступа к заточке. Если вы знаете, что делаете, это идеальный комплект.
STIHL 2 В 1 ЛЕГКАЯ ФАЙЛОВКА ДЛЯ ЦЕПНОЙ ПИЛЫ
Тип: Ручная направляющая
Размеры файла: 5/32
Установлен: нет
Идеальное использование: быстрое, легкое, управляемое использование
Узнать цену
Эта легкая пилка 2 в 1 разработана одной из самых известных торговых марок в индустрии бензопил. Эта конструкция инструмента предназначена для езды на вашей цепи с 2 круглыми напильниками и 1 плоским напильником, установленными внутри направляющей. В то время как круглые файлы удерживаются направляющей на нужной глубине, ваши опиливающие движения помогают очистить фрезы, не пропуская слишком большую глубину. Затем плоский файл отпилит и при необходимости одновременно отрегулирует направляющую.
Плюсы
При необходимости заботится как о фрезах, так и о направляющей
Легко заменить файлы, когда они тусклые
Руководство точное и простое в использовании
Минусы
Доступно только для 5/23 ”
Кто должен это купить
Если у вас есть некоторые базовые знания об угле, с которым вам нужно работать, и контролировать свои опиливания, это отличный инструмент, который стоит рассмотреть.Руководство не дает вам работать слишком глубоко и обеспечивает отличный пользовательский контроль.
Точилка для бензопил с креплением на пруток Granberg
Тип: Направляющая на штанге
Размеры файла: нет данных
Установлено: есть
Идеальное использование: точная регулировка для низкой погрешности
Узнать цену
Хотя это крепление для шины требует наличия собственного файла, это также делает его чрезвычайно полезным для универсальной бензопилы.Точилка Granberg, разработанная для мельчайших корректировок вашего опыта заточки цепи, предлагает прочную основу и крепится непосредственно к пруту, обеспечивая контроль глубины и угла наклона. Он работает для заточки резцов, а также для измерения глубины.
Плюсы
Идеально для начинающих заточку
Очень точная и детальная регулировка
Простой в использовании и портативный
Минусы
Необходимо предоставить свои собственные файлы
Один винтовой зажим иногда ослабляется во время использования
Кому следует это купить
Любой, кто новичок в заточке, может следовать инструкциям, чтобы легко узнать, как отрегулировать его для своей конкретной пилы. Этот инструмент разработан для предотвращения несчастных случаев при обслуживании цепи и считается высокоточным для быстрого портативного использования.
Точилка для бензопил Timberline
Тип: направляющая и фильтр для стержней
Размеры файла: 3/16 (доступны другие размеры)
Установлено: есть
Идеальное использование: высокая точность для начинающих
Узнать цену
Точилка для бензопил Timberline — это уникальный инструмент, который крепится к вашей планке и помогает пропустить цепь через машину, одновременно затягивая резаки.В этом компактном инструменте есть твердосплавные фрезы, которые точно затачивают каждую фрезу в соответствии с одинаковыми характеристиками. Пока пользователь поворачивает рукоятку, цепь одновременно подает и затачивает. Это делается быстро и с минимальными усилиями, что делает его отличным выбором для новичков в этом процессе.
Плюсы
Очень проста в использовании
Быстрая и точная работа
Отлично для полевых работ и новичков
Минусы
Кто должен покупать эту
Это действительно отличный выбор для владельцев бензопил, которые плохо знакомы с процессом поддержания своей цепи в острой форме. Он оставляет очень мало места для ошибки, а также очень удобен для быстрой и точной заточки.
Oregon 410-120 Настольный или настенный шлифовальный станок для цепной пилы
Тип: Электрический
Размеры файла: Все
Навесной: да, но на постоянную поверхность
Идеальное использование: высокая точность для регулярного использования
Узнать цену
Эта универсальная и мощная шлифовальная машина с точностью справится с цепью любого размера.Орегон является лидером в области производства оборудования и запчастей для бензопил, и их настольные резаки не являются исключением из качества, которое они обеспечивают. Разработанный с несколькими регулировками для обеспечения точной заточки и измерения глубины, этот электрический инструмент требует только устойчивой руки. Он устанавливается на плоскую поверхность и имеет самоцентрирующиеся тиски для совмещения и универсальной точной заточки.
Плюсы
Высокая точность
Простота настройки и использования
Оставляет после себя отличную режущую поверхность
Минусы
Стационарный
Требует снятия цепи
Кому подходит этот инструмент
Этот инструмент идеально подходит для точной заточки нескольких цепей. Если вы стригетесь регулярно и вам нужно немного больше, чем то, что вы можете сделать вручную, это прекрасная альтернатива. Требуется только мягкое прикосновение к кофемолке, так как все остальное можно предварительно настроить в зависимости от используемой цепи.
Заключение
Регулярное техническое обслуживание бензопилы требует, чтобы вы уделяли пристальное внимание остроте цепи как для повышения эффективности, так и для безопасности. Острая цепь режет быстро и плавно, и вы не слишком быстро устанете. Рассмотренные выше инструменты повышения резкости выделяют множество вариантов, которые у вас есть, в зависимости от ваших потребностей, знания задачи, а также личных предпочтений.Перестаньте платить большие деньги, чтобы о вашей пиле позаботился кто-то другой; узнайте, как легко и эффективно поддерживать собственную цепь в отличном состоянии с помощью одного из вышеперечисленных вариантов.
Если у вас есть какие-либо вопросы или комментарии, сообщите нам об этом ниже. И, как всегда, поделитесь пожалуйста!
Три метода заточки цепной пилы
Джозеф Труини
Цепная пила, возможно, является самым экономичным электроинструментом из когда-либо изобретенных, особенно по сравнению с его предшественником, топором.Но даже самая большая и мощная бензопила не порежет тупой пильной цепью. Хорошая новость заключается в том, что в отличие от большинства других электроинструментов, вы можете заточить бензопилу до состояния как новая всего за несколько минут.
Здесь я расскажу о трех вариантах заточки бензопилы своими руками, начиная с самого простого метода: с помощью напильника. Затем для тех, кто ищет более быстрый и простой способ, я покажу два электроинструмента, специально разработанных для заточки бензопил.
Однако, прежде чем переходить к конкретным методам заточки, давайте кратко рассмотрим, как определить, затупилась ли бензопила.
Признаки тупой цепи
Бензопилы
настолько мощны и режут настолько агрессивно, что не всегда очевидно, когда пильная цепь нуждается в заточке. Острая бензопила режет плавно и быстро без особых усилий. Первый признак затупления — когда пила работает заметно медленнее. Следующее указание — когда вы должны приложить чрезмерное давление, чтобы протолкнуть пилу сквозь пропил. По мере того как цепь становится тупее, чем медленнее она режется и тем большее давление вы должны прикладывать.Это не только создает чрезмерную нагрузку на двигатель пилы, но и может привести к отдаче пилы в сторону пользователя.
Вот еще один явный признак того, что ваша бензопила нуждается в заточке: осмотрите дерево, выбрасываемое пилой. Острая бензопила разбрызгивает тонкую стружку. Тупая пила выбрасывает мелкую древесную пыль.
В идеальных условиях бензопила может оставаться острой от четырех до шести часов, а в некоторых случаях даже дольше. Однако он может потускнеть менее чем за 10 минут при резке покрытых грязью бревен или очень твердой или сухой древесины.При резке срубленного дерева будьте осторожны, чтобы кончик прутка не ударился о землю. Ничто так не затупляет бензопилу, как пиление в грязи и камнях. А если вы заметили, что режущие зубья пильной цепи сильно поцарапаны, погнуты или отсутствуют, замените ее новой пильной цепью.
А теперь поговорим о том, как затупить затупившуюся пильную цепь.
Метод 1 — Заточите цепь ручным напильником
Присмотритесь к пильной цепи, и вы увидите ряд зубцов с заостренными полукруглыми режущими кромками.Диаметр кромок варьируется от одной пилы к другой, но обычно составляет 5/32 дюйма, 3/16 дюйма или 7/32 дюйма. Для заточки этих изогнутых кромок используйте круглый напильник соответствующего диаметра. Также обратите внимание на то, что вершины режущих зубьев отшлифованы под чередующимися углами, то есть один зуб находится под углом влево, а следующий — вправо.
Между каждым режущим зубом находится плоский кусок металла, по форме напоминающий спинной плавник акулы. Эти части, называемые граблями, немного короче по высоте, чем режущие зубья.Грабли не требуют заточки; их цель — действовать как глубиномеры, чтобы контролировать, насколько глубоко зубья врезаются в древесину. Без граблей зубья резались бы слишком агрессивно, чтобы двигатель пилы — и пользователь — не мог справиться с ними.
Как упоминалось выше, вы можете затачивать пильную цепь с помощью круглого напильника, но для получения стабильных и точных результатов установите напильник в направляющую для заточки. Направляющая служит двум целям: обеспечивает плоскую поверхность для размещения пилки на пильной цепи и регулирует глубину резания пилкой.На верхней поверхности направляющей выбиты наклонные линии, соответствующие шагу (или углу резания) зубьев пильной цепи. Направляющие для заточки продаются в большинстве магазинов товаров для дома примерно за 10 долларов; упаковка из двух круглых файлов будет стоить еще 7 долларов или около того.

Круглый напильник показан установленным в направляющей для заточки.
Перед заточкой вам необходимы две характеристики: диаметр полукруглых режущих кромок на пильной цепи и шаг (или передний угол) этих режущих кромок. Обе информации доступны в руководстве по эксплуатации бензопилы или у производителя цепи. Выберите круглый напильник, соответствующий диаметру полукруглых кромок на режущих зубах. Важно : Обязательно используйте круглый напильник, а не напильник «крысиный хвост», который сужается по длине.
Когда вы будете готовы начать работу, выполните следующие действия:
Ослабьте винты с накатанной головкой на направляющей для заточки и вставьте круглый напильник под два металлических прижимных зажима.Затяните винты, чтобы закрепить файл в направляющей.
Включите тормоз цепи и зажмите стальной стержень бензопилы в тисках. С помощью несмываемого маркера отметьте первый режущий зуб, который нужно затачивать. Это будет визуальным напоминанием о том, где вы начали затачивать.
Установите направляющую заточки на пильную цепь так, чтобы напильник прижался к одной из полукруглых режущих кромок. Отрегулируйте направляющую так, чтобы наклонные линии, нанесенные на верхнюю часть направляющей, были параллельны стальному стержню пилы.
Теперь, сохраняя этот угол, протолкните пилку вперед поперек режущего зуба.
Повторите еще пять или шесть раз, используя медленные ровные движения. Подсчитайте, сколько движений вы сделали по первому зубу, и сделайте такое же количество движений по опилу по всем остальным зубам. При правильной заточке вся изогнутая режущая кромка зуба должна быть чистой и блестящей.
После заточки первого зуба пропустите следующий и подпилите зуб после этого.Помните, что угол заточки зубьев пилы чередуется слева и справа. Поэтому лучше всего точить каждый второй зуб, чтобы вам не приходилось постоянно менять угол заточки взад и вперед.
Продолжайте таким же образом, подпиливая каждый второй зуб, пока не вернетесь к исходной точке пильной цепи.
Теперь переместитесь к другой стороне штанги и начните опиливать зубы, которые вы пропустили на первом круге.
Поначалу заточка напильника может показаться неудобной, но через некоторое время вы почувствуете себя комфортно. Освоив эту технику, вы сможете точить бензопилу менее чем за 15 минут.
Обратите внимание, что после того, как пильная цепь была заточена несколько раз, режущие зубья в конечном итоге окажутся на той же высоте или ниже, чем грабли. Когда это произойдет, грабли предотвратят попадание режущих зубьев в древесину. Чтобы восстановить режущую кромку, используйте плоский напильник с направляющей для заточки, чтобы уменьшить высоту каждой грабли.

Этот набор для заточки включает ручку, две направляющие, круглые напильники в ассортименте и плоский напильник.
Метод 2 — Используйте портативную точилку
Аккумуляторный вращающийся инструмент с цилиндрическим шлифовальным камнем
и направляющей для заточки позволяет быстро затачивать бензопилу.
Опиливание — это хорошо, но усиление резкости выполняется быстрее и веселее. Есть два типа портативных электроинструментов, которые позволяют быстро заточить бензопилу.Первый — это вращающийся инструмент, обычно называемый инструментом Dremel, который поддерживает приспособление для заточки бензопилы. В комплект принадлежностей входят цилиндрический шлифовальный камень и направляющая, которая фиксируется на инструменте. Обратите внимание, что вращающиеся инструменты доступны как в версии с проводом, так и с аккумулятором.
Второй вариант портативного электроинструмента — это электрическая шлифовальная машина, специально разработанная для одного: заточки бензопилы, которая делает это очень быстро и очень хорошо. Инструмент поставляется в виде набора с точильными камнями разного размера и металлической направляющей для заточки, которая устанавливается на носик инструмента.
Эта переносная электрическая шлифовальная машина разработана специально для заточки бензопил.
В комплект входят шлифовальные камни трех размеров, подходящие практически для любой пильной цепи.
Поворотный инструмент и специальное устройство для заточки цепной пилы отлично справляются с заточкой пильной цепи. Если у вас уже есть вращающийся инструмент, подумайте о приобретении набора принадлежностей для заточки, который также можно использовать для заточки лезвий газонокосилок, ножниц для травы, топоров и других инструментов. В противном случае специальный шлифовальный станок — разумное вложение, особенно если вы часто затачиваете бензопилу.
Метод 3 — Используйте настольную точилку
Получайте стабильные профессиональные результаты с настольной заточкой для бензопил.
Если вы используете бензопилу круглый год или у вас несколько бензопил, вы можете сэкономить значительное количество времени и энергии, затачивая пильные цепи с помощью настольной точилки. Точилка этого стиля обеспечивает наиболее точные и стабильные результаты.
Инструмент работает как электрическая торцовочная пила, только вместо пилы по дереву он оснащен 4½-дюймовым.-диаметр шлифовального круга. Колесо наклоняется до 35 градусов влево и вправо, чтобы приспособиться к наиболее распространенным углам резания пильной цепи. Вот как заполнить один:
Начните с зажима или привинчивания инструмента к рабочему столу.
Затем снимите пильную цепь с пилы и вставьте ее в тиски инструмента.
Отрегулируйте кофемолку под правильным углом.
Нажмите на спусковой крючок и потяните вниз за верхнюю рукоятку, пока вращающееся колесо не коснется режущего зуба на пильной цепи.Заточка зуба занимает всего две-три секунды.
Освободите зажим, переставьте пильную цепь и повторите.
Как и в случае опиливания, заточите каждый второй зуб, затем отрегулируйте угол заточки и затачивайте оставшиеся зубья под поперечным углом.
Настольная точилка, безусловно, является самым быстрым и точным способом заточки пильной цепи, но, что не менее важно, практически невозможно повредить пильную цепь, удалив слишком много материала.
Независимо от того, какой инструмент или технику вы используете, держите пильную цепь острой, и ваша бензопила прослужит дольше, будет работать лучше, резать быстрее и безопаснее.
Об авторе: Мастер DIY Джозеф Труини пишет для The Home Depot. Он также написал несколько книг по обустройству дома. Джозеф делится своими знаниями и опытом во всем, от использования электрической точилки для бензопил до создания компостера.
Продольная цепь

Продольная цепь для бензопилы Мельницы
Цепь продольная — специальная Цепь предназначена для резки параллельно волокну древесины.Эта цепочка имеет специальную заводскую шлифовку для изготовления досок и доски из более крупной древесины с использованием бензопила приводила в действие такие мельницы, как лесопильный завод на Аляске. Рваная или перекрестная резка дает мелкую стружку, а резка с зерном образует длинные волокнистые жгуты.

Цепь, изображенная выше, — это Орегон № 72RD. Эта цепочка может выглядеть не очень другой чем обычная пильная цепь, но внимательный осмотр покажет резак зубы отшлифованы с более тупым углом заточки верхней пластины.Этот тупой Угол опиловки делает продольные распилы лучше, чем обычная пильная цепь.
Угол заточки продольной цепи
Когда При заточке этой цепи угол заточки верхней пластины должен составлять 10 ° — 15 °. Напильник также следует наклонить вниз примерно на 10 °. Высота глубиномера также отличается в этой цепочке. Орегон рекомендует использовать их в диапазоне от 0,015 дюйма до 0,025 дюйма в зависимости от размер разрезаемого дерева, используемой пилы и т. д. Для лучшая отделка и приятный гладкий срез, настройка ограничителя глубины ближе к .015 «. Условия фрезерования могут сильно различаться, поэтому план о проведении некоторых экспериментов по настройке вашей цепочки копирования для максимальная производительность.
Типы продольных цепей
Oregon производит только рыхлительные цепи с шагом 3/8 дюйма и толщиной 0,050 дюйма. Они больше не предлагают версию калибра 0,063 дюйма или что-либо с шагом 0,44 дюйма. Эта большая цепь может быть полезна при фрезеровании с пильные двигатели большого объема. Версия с пропущенными зубьями может также лучше работать в режет шириной более 30 дюймов. Все они могут быть сделаны с помощью обычной пильной цепи, которая заточена под углом 10 ° — 15 °.
производитель, производящий пилораму на Аляске (Грандберг), также предлагает специальная цепочка для отрывания. Этот продукт тоже работает хорошо, но он сложнее затачивать и дороже, чем рыхлитель Орегона цепи.
Наш совет
ср думаю, что отрезная цепь Oregon — лучший выбор. Это работает хорошо, стоит ненамного дороже, чем обычная цепь, и стоит легко точить. У нас есть несколько размеров, и мы можем самый любая пила, используемая при фрезеровании.
Если вы серьезный оператор цепной пилы, рассмотрите попробовал также разорванную цепь в стиле Грандберга. Для большего информацию, нажмите здесь, чтобы перейти к их веб-сайт.
Есть вопросы про разрыв цепи? Позвоните или зайдите.

Как точить бензопилу — правильно и безопасно

Руководство по правильной заточке бензопилы

Вы когда-нибудь нарезали баранину тупым ножом?
Побрился тупым лезвием бритвы?
Вырезать кусок дерева тупым перочинным ножом?
Держу пари, вы не думали, что это был отличный опыт, а?
И ни один из них не использует бензопилу с тупой цепью.
В лучшем случае работа занимает больше времени и является тяжелой работой. Тупая цепь может изнашиваться и повредить шину. В худшем случае. тупая бензопила может застрять в дереве или порезаться, улететь и ударить вас по руке. По крайней мере, у вас простои.
Это может быть хорошо, если вы воин на выходных, и у вас есть время, чтобы сжечь, но если вы выполнили эту работу до времени подделки, вам понадобится острая машина.
Техническое обслуживание вашей бензопилы очень важно, и неотъемлемая часть этой хорошей практики — это умение затачивать вашу цепь.
Теоретически это относительно простая задача, но вы должны хорошо применять ее принципы. Вкратце, каждый бит должен быть как можно более равномерно заточен.
Когда мне затачивать цепочку?

Как режущую бритву нужно периодически затачивать, так и цепь бензопилы.
Все пильные цепи изнашиваются и тускнеют после периода продолжительной эксплуатации. Затупившаяся цепь увеличивает вероятность отдачи, а мы все знаем, что вы этого не хотите.
Вы узнаете, что ваша бензопила нуждается в заточке, если заметите следующее:
Цепь не втягивается в пропил. Вы узнаете это чувство, оно как собака тянет поводок, оно просто идет.
Если пилу нужно заставить резать, прикладывая постоянное давление загрузки
При раскряжевке из распила вылетают мелкие опилки, а не крупная толстая стружка. Вы хотите, чтобы опилки были хрустящими, а не как пыль.
Если похоже, что порез вот-вот загорится, даже если смазка цепи в порядке и натяжение цепи правильное, вам необходимо заточить.Это связано с тем, что тупая цепь вызывает незначительное трение в зоне реза.
Разрез блуждает в одном направлении. Это указывает на затупление резцов на одной стороне цепи или неправильную длину резцов.
Если ваша бензопила «вибрирует» и «подпрыгивает» во время резки, вам необходимо проверить настройки ограничителя глубины и отрегулировать ее соответствующим образом.
Естественно, теперь вы можете узнать, как точить цепь!
Итак, какие инструменты нужны для заточки цепи бензопилы?

Насколько нам известно, есть два способа заточки бензопилы: а) вы работаете с напильником быстро и свободно, и б) вы выполняете работу правильно.
Если вы выбираете вариант а), все, что вам нужно, это пилка подходящего диаметра по размеру. В инструкции по эксплуатации указано, что вам нужно.
Если вы понимаете, что обслуживание цепи бензопилы — действительно важная часть использования бензопилы, тогда вариант b) будет более продуманным.
Вам захочется иметь под рукой:

В этих удобных наборах вы найдете все инструменты для заточки на Amazon.
О, вот отличный пример:
Вот как безопасно затачивать цепь
Вы знаете, как часто правила устанавливаются из-за того, что кто-то делает что-то глупое? Первое правило: « выключите бензопилу, прежде чем затачиваете ее »! Уму непостижимо, что это должно быть первое, о чем мы говорим.Тем не менее, люди жонглируют включенными бензопилами, так что подумайте … вы действительно можете снять колпачок свечи зажигания, чтобы бензопила не могла случайно запуститься.
Если вы затачиваете цепь, когда она прикреплена к шине бензопилы (что обычно), убедитесь, что она натянута должным образом, поскольку ее трудно правильно затачивать, если цепь ослаблена.
Наденьте защитное снаряжение, включая перчатки. Вы даже можете добавить к сделке несколько защитных очков, особенно если вы собираетесь использовать вращающуюся точилку (обсуждается позже)
Очистите масло и жир.Это предотвращает образование отложений на зубьях пилки или шлифовальном круге.
Если вы очень разборчивы, пора осмотреть цепь бензопилы на предмет повреждений. Следите за сломанными резцами, стяжными ремнями, погнутыми или треснувшими звеньями привода. Если ваша цепь слишком изношена или повреждена, замените ее на качественную. Ослабленные заклепки необходимо заменить (и это уже отдельный урок)
Убедитесь, что у вас есть готовые инструменты для хранения — это направляющая для файла (обеспечивающая постоянный угол подачи) и файл.
Начните затачивать свою цепь! После двух или трех движений напильником проверьте, сколько материала было удалено. Если поверхность выглядит однородной, вы все делаете правильно.
Используйте одинаковое количество штрихов напильником для каждого звена цепи. Если вы используете направляющую для напильника, каждый ход будет проводиться под одним и тем же углом, что означает, что цепочка одинаково затачивается по всей цепочке.
Только вперед, а не назад. Это означает, что вам нужно снять напильник с цепи на заднем ходу.
Вот отличный видеоурок от команды Bunnings Warehouse в Новой Зеландии из всех мест:

Могу ли я использовать «вращающийся инструмент» для заточки бензопилы?
Как заточить цепь бензопилы: 3 метода: eReplacementParts.com
Заточка цепи бензопилы не просто помогает ей лучше резать. Это также увеличивает срок службы цепи, делает работу пилы более безопасной и снижает рабочую нагрузку на двигатель пилы.

Владельцы бензопилы затачивают свои цепи несколькими способами. В этой статье объясняются основы заточки цепи , а также подробно объясняется , как затачивать цепь бензопилы, используя три различных метода :
с использованием круглого напильника
с использованием круглого напильника и калибра
и приспособлением для заточки бензопил
Основы заточки цепной пилы
Зубья на цепи бензопилы имеют два важных размера угла , которые необходимо знать, прежде чем пытаться их подпилить:
Угол верхней пластины —

Если смотреть на режущий зуб сверху, угол верхней пластины представляет собой горизонтальный угол режущего зуба.
Этот угол может варьироваться от 15 ° до 35 °.
Угол наклона —
Если снова посмотреть на режущий зуб сверху, угол наклона равен вертикальному углу , при котором режущая сторона зуба наклонена на .
На большинстве цепей цепной пилы , угол наклона составляет 0 º , что означает идеально перпендикулярно к шине бензопилы.
Однако некоторые цепи бензопилы имеют угол наклона, который может варьироваться до 10 °.
Наклон цепи бензопилы и угол наклона верхней пластины можно найти в информации производителя цепи. Если бумажная копия этой информации недоступна, попробуйте проверить размеры на веб-сайте производителя цепи. Помимо знания углов зубьев цепи, есть еще два важных правила для всех методов заточки цепной пилы:
Напильник наизнанку —

Если смотреть на плоскую сторону полотна бензопилы, половина зубьев цепи обращена к пользователю бензопилы, а половина из них — в противоположном направлении.
Зубы, обращенные к пользователю бензопилы, обращены внутрь, а остальные — наружу.
Это, конечно, зависит от позиции пользователя бензопилы. При переворачивании пилы или обходе ее противоположной стороны зубы, которые раньше были обращены внутрь, становятся зубами, обращенными наружу, и наоборот.
Зубья цепи бензопилы всегда должны затачиваться с внутренней стороны зуба наружу, никогда не с внешней стороны зуба дюйма.
Зубья цепи чередуются лицевыми сторонами через каждый второй зуб. Это означает, что необходимо проводить заточку каждого зуба с каждой стороны пилы, переворачивая пилу или обходя ее между сторонами.
Размер файла —
Наконец, важно выбрать правильный размер файла для использования.
По мере того, как размер шага цепи увеличивается на , также увеличивается размер правильного напильника , который следует использовать для заточки цепи.Информацию о файле для заточки нужного размера для вашей цепи можно получить у производителя цепи. Для получения дополнительной технической информации о цепях для бензопил ознакомьтесь с нашей статьей «Размеры, размеры и типы цепей для бензопил». Применение этих основных принципов повышения резкости — лучший способ приблизиться к трем методам повышения резкости, которые мы объясним ниже. [Вернуться к началу]
Как затачивать цепь бензопилы круглым напильником Заточка цепи бензопилы круглым напильником является наименее точным методом заточки .Однако этот метод продолжает оставаться популярным, потому что файл — единственное необходимое оборудование. Чтобы правильно затачивать цепь бензопилы с круглым напильником, напильник должен держаться строго параллельно углу наклона каждого зуба и углам верхней пластины во время подпиливания. Пиление вручную и так достаточно сложно, но этот метод также требует, чтобы угол наклона и верхней пластины сохранялся визуально на протяжении всей процедуры затачивающим лицом. Невозможно точно знать, сохраняются ли углы зубьев и глубина пилки при такой заточке, и из-за этого можно нанести цепи больше повреждений, чем пользы.
1. Поместите пилу в тиски.
Зажмите губки тисков вокруг пильного полотна бензопилы. Это стабилизирует пилу при заточке цепи.
[Вернуться к началу] 2. Поместите напильник на зуб.
Поместите напильник на зуб, обращенный внутрь, и установите его так, чтобы он был параллелен наклону зуба и углам верхней пластины.
3. Подпилите зуб.
Сохраняя положение пилки над зубом, делайте опиливание на от тела .
Если файл был установлен правильно на первом этапе, направление ваших штрихов должно идти от внутренней поверхности зуба к его внешней стороне. [Вернуться к началу]
4. Перейти к другим зубам с этой стороны.
Выполните ту же процедуру для каждого обращенного внутрь зуба на этой стороне цепи. Продвигайте цепь вручную между каждым зубом, чтобы расположить их в лучшем положении для опиливания.
5.Переверните пилу и заточите другую сторону.
Пилу можно перевернуть в тисках, или точилка может перейти к другой стороне пилы.
Не рекомендуется затачивать обращенные наружу зубья движениями в направлении точилки. [Вернуться к началу] 6. Подпилите высоту граблей каждого зуба с помощью грабли и плоского напильника.
Этот последний шаг одинаков для всех методов заточки.
Высота граблей каждого зуба цепи бензопилы должна быть отполирована плоским напильником. Калибр для напильника граблей позволяет сделать это быстро и легко, поскольку калибр защищает острый край зуба от напильника. Мы предлагаем использовать заточку круглым напильником без управления только в качестве крайней меры и делать это осторожно, когда это необходимо. Использование одного из двух дополнительных методов, описанных ниже, обеспечит лучшую заточку вашей пилы.[Вернуться к началу] Как затачивать цепь бензопилы с помощью направляющей для напильника Добавление направляющей для напильника или держателя напильника значительно повышает точность заточки круглым напильником. На направляющих напильника нанесены маркировки, которые позволяют человеку, выполняющему заточку, контролировать наклон напильника и углы верхней пластины.
Направляющие напильника также гарантируют, что напильник удерживается на нужной глубине для режущих зубьев. Держатели напильников не только повышают точность заточки, но и ускоряют процесс.
1. Поместите пилу в тиски.
Зажмите губки тисков вокруг пильного полотна бензопилы. Это стабилизирует пилу при заточке цепи.
[Вернуться к началу] 2. Установите напильник и держатель на зуб.
Установите напильник и его направляющую на обращенный внутрь зуб на цепи.
Используйте отметки на направляющей для файла с по визуально выровняйте файл под правильным углом для зуба.[Вернуться к началу] 3. Подпилите зуб.
Сохраняя положение пилки над зубом, делайте опиливание на от тела .
Если файл был установлен правильно на первом этапе, направление ваших штрихов должно идти от внутренней поверхности зуба к его внешней стороне. [Вернуться к началу] 4. Перейти к другим зубам с этой стороны.
Выполните ту же процедуру для каждого обращенного внутрь зуба на этой стороне цепи.Продвигайте цепь вручную между каждым зубом, чтобы расположить их в лучшем положении для опиливания.
5. Переверните пилу и заточите другую сторону.
Пилу можно перевернуть в тисках, или точилка может перейти к другой стороне пилы.
Не рекомендуется затачивать обращенные наружу зубья движениями в направлении точилки. [Вернуться к началу] 6.Подпилите высоту граблей каждого зуба с помощью калибровочного шаблона и плоского напильника.
Этот последний шаг одинаков для всех методов заточки.
Высота граблей каждого зуба цепи бензопилы должна быть отполирована плоским напильником. Калибр для напильника граблей позволяет сделать это быстро и легко, поскольку калибр защищает острый край зуба от напильника. [Вернуться к началу] Как затачивать цепь бензопилы с помощью приспособления для заточки Этот последний метод демонстрирует использование специального устройства для заточки , которое значительно упрощает заточку бензопилы.Даже если у вас есть только одна бензопила, покупка такого кондуктора может окупиться. Это связано с тем, что приспособление для заточки обеспечивает точную заточку цепи . Они также значительно сокращают время, необходимое для выполнения процедуры. Приспособление, которое мы используем в этом примере, — это всего лишь один из доступных на рынке приспособлений, однако установка и использование большинства приспособлений будет осуществляться в соответствии с шагами, аналогичными тем, которые мы описываем ниже. 1. Поместите пилу в тиски.
Зажмите губки тисков вокруг пильного полотна бензопилы.Это стабилизирует пилу при заточке цепи.
[Вернуться к началу] 2. Подготовьте кондуктор к заточке.
Шаблонное приспособление удобно помещается на шину пилы, не нарушая движения цепи, и оно будет иметь несколько регулировочных ручек и винтов для выравнивания заточного файла на нужной глубине, угле верхней пластины и угле наклона.
Каждое приспособление будет немного отличаться.
Установите приспособление в соответствии со спецификациями производителя вашей пильной цепи.
[Вернуться к началу] 3. Заточите первый зуб.
Вы заметите, что конструкция зажимного приспособления позволяет пилке тереться о зуб бензопилы при каждом обратном ходе.
Так как круглые файлы напиливают только в одном направлении, то, если напильником будет тереться о зуб при обратном ходе, зуб больше не будет подпиливаться, и при этом зуб не будет поврежден. Однако это дополнительное трение может привести к более быстрому износу файла .
Учитывая время и усилия, сэкономленные с помощью приспособления для заточки, небольшие дополнительные расходы на более частую замену этих недорогих круглых напильников того стоят.

Заточка с помощью приспособления происходит так быстро, что важно не делать точнее .
[Вернуться к началу] 4. Перейти к другим зубам с этой стороны.
Продвиньте цепь вручную. Конструкция зажимного приспособления позволяет цепи продвигаться вперед без необходимости перемещать зажимное приспособление.
Заточите все обращенные внутрь зубья на этой стороне цепи. [Вернуться к началу] 5. Переверните пилу и заточите другую сторону.
Пилу можно перевернуть в тисках, или точильщик может перейти к другой стороне пилы, чтобы закончить вторую половину работы.
При смене сторон зажимное приспособление необходимо будет снять и переставить. [Вернуться к началу] 6.Подпилите высоту граблей каждого зуба с помощью калибровочного шаблона и плоского напильника.
Этот последний шаг одинаков для всех методов заточки.
Высота граблей каждого зуба цепи бензопилы должна быть отполирована плоским напильником. Калибр для напильника граблей позволяет сделать это быстро и легко, поскольку калибр защищает острый край зуба от напильника. [Вернуться к началу] Заключение
Заточка цепи бензопилы продлит срок службы вашей цепи , но цепи предназначены только для того, чтобы прослужить столько времени заточки, прежде чем их нужно будет заменить.В дополнение к информации о профессиональном обслуживании, которую мы предоставляем, eReplacementParts.com также предлагает полный перечень запасных цепей для бензопил, когда придет время заменить вашу. Воспользуйтесь нашими функциями простого поиска, чтобы найти идеальную цепь для вашей пилы и найти другие запасные части для бензопилы, доступные на нашем складе.

Сделай сам станок для заточки цепей бензопил | ММА сварка для начинающих

Из чего можно сделать станок для заточки цепей бензопил

Порядок изготовления станка

Самодельный станок для заточки цепей бензопил своими руками

Станок для заточки цепей бензопил своими руками

Устройство и основные характеристики изделия

Особенности выбора

Особенности изготовления самодельного станка

Правила заточки

Дополнительные советы

Видео по теме: Станок для заточки цепей бензопил своими руками

Самодельный станок для заточки цепей бензо- и электропил

Выбираем станок для заточки цепей пил . Особенности эксплуатации пильных цепей

Станок для заточки цепей Einhell BG-CS 235 E и его преимущества

Станок для заточки цепей CSS-220 и его характеристики

Ведущие звенья в цепи бензопилы

Технические параметры, уход и заточка цепей

Как лучше затачивать цепь пилы? Станком? Вручную? Почему? Плюсы и минусы?

заточить, своими руками, приспособление, угол заточки, как правильно напильником, станок, болгаркой

Как понять, что цепь затупилась

Способы решения текущих проблем

Как правильно точить бензопилу

Заточка напильником

Как заточить при помощи ушм болгарки

Заточка на станке

Особенности работы на ручном и автоматическом станках

Предотвращение быстрого затупления цепи

Рекомендации профи

Полезные советы

Последовательность работы и выбор оптимального угла заточки

Заточка цепи для бензопилы своими руками с помощью болгарки

Технические особенности точильного процесса

Конструкция пилы

Технология ручной заточки

Build a электрическая точилка для цепной пилы

Amazon.com: Oregon 541662 Комплект для заточки цепной пилы PowerSharp с креплением на прутке для пильной цепи, 18 дюймов: Точилка для бензопил: патио, газон и сад

Лучшая точилка для бензопил — Отзывы 2020

Сравнение 5 лучших точилок для бензопил

Техническое обслуживание бензопилы

Основы заточки бензопил

Типы точилок для бензопил

Файл руководства

Ручной плиткорез

Насадка Dremel

Направляющая на штанге

Электрический

На что обращать внимание при покупке точилки для бензопилы

Какого размера ваша цепочка?

Где вы обычно используете бензопилу?

Насколько хорошо вы знакомы с процессом заточки?

Лучшие 5 обзоров точилки для бензопил

Набор надфилей для заточки бензопил Katzco, 8 предметов

STIHL 2 В 1 ЛЕГКАЯ ФАЙЛОВКА ДЛЯ ЦЕПНОЙ ПИЛЫ

Точилка для бензопил с креплением на пруток Granberg

Точилка для бензопил Timberline

Oregon 410-120 Настольный или настенный шлифовальный станок для цепной пилы

Заключение

Три метода заточки цепной пилы

Признаки тупой цепи

Метод 1 — Заточите цепь ручным напильником

Метод 2 — Используйте портативную точилку

Метод 3 — Используйте настольную точилку

Продольная цепь

Продольная цепь для бензопилы Мельницы

Угол заточки продольной цепи

Типы продольных цепей

Наш совет

Как точить бензопилу — правильно и безопасно

Руководство по правильной заточке бензопилы

Когда мне затачивать цепочку?

Итак, какие инструменты нужны для заточки цепи бензопилы?

Вот как безопасно затачивать цепь

Могу ли я использовать «вращающийся инструмент» для заточки бензопилы?

Как заточить цепь бензопилы: 3 метода: eReplacementParts.com
