Парник Бабочка своими руками из поликарбоната

Каждый овощевод, со временем, приходит к выводу, что выращивание теплолюбивых овощей в средней полосе требует создания подходящих условий, а это возможно только при использовании укрытия.

Покупка готового парника иногда связана с некоторыми сложностями: не устраивает цена, не подходит площадь к размерам участка, есть сомнения в прочности материалов и долговечности конструкции. Любые вопросы решает альтернативный вариант – парник Бабочка, который можно сконструировать своими руками.

Посмотрите, как с этой задачей справляются производители, и поймете, что сборка Бабочки под силу даже подростку, а сделав её своими руками, есть возможность прилично сэкономить, например, на покупку материалов для системы капельного полива или инвентаря для своего дачного участка.

Основные требования к конструкции парника без фундамента

«Мобильный» парник – сезонное, не обогревающее укрытие для овощей, не предназначен для эксплуатации на протяжении всего года. Поэтому, чтобы продлить срок его службы, конструкция должна быть удобной для сборки и установки. И также надо учесть, что при хранении собранный парник не должен занимать много места в подсобном помещении.

Если возник вопрос об устройстве парника, то лучше сразу выбрать для него материал, который запросто прослужит многие годы. Парник без фундамента построенный своими руками должен быть легким, чтобы не требовалось больших физических усилий для его переноса на другое место. Вместе с тем прочности конструкции должно хватить для самых критических изменений погодных условий: ураганного ветра, снега, града.

Совет! Устраивая парник арочного типа на своем участке, располагайте его в направлении с севера на юг.

Основные требования сформулированы, и можно переходить к следующему этапу.

Выбор материала для сооружения Бабочки

Конечно, можно изготовить парник из пленки или старых оконных рам. Такие варианты тоже существуют, но не торопитесь с выводами.

Анализируем варианты:

Пленка

Даже самая прочная тепличная пленка, не имеет большого запаса прочности, быстро приходит в негодность, и приходится тратить всякий раз средства на ее покупку. При относительно низкой стоимости агропленки (другое пленочное укрытие просто не подойдет!) это – не очень выгодный вариант.

Стекло (оконные рамы)

Можно найти полезное применение старым оконным рамам, и соорудить своими руками Бабочку из них. Для этого необходимо иметь в наличии строго определенное количество рам заданного размера, чтобы конструкция имела симметричные детали, и её не пришлось дополнять досками, пластиком и всем тем, что залежалось на домашнем складе вещей, которые когда-нибудь смогут пригодиться.

Тяжелые оконные рамы придется дополнить материалом для каркаса, который должен выдержать и нагрузку рам, и ветровую, и снеговую нагрузку тоже. Такую тяжелую конструкцию неудобно перемещать, и даже открывать рамы для проветривания будет проблематично. Ни о какой эстетике, что тоже важно, в этом случае речи быть не может, и о сборке/разборке тоже.

Бабочку из оконных рам, конечно, соорудить можно, но стекло не обладает гибкостью, чтобы можно было придать парнику Бабочка арочную форму.

Округлая форма крыши имеет принципиальное значение для распределения солнечного света и тепла по поверхности.

Преимущества поликарбоната

Современный материал обладает массой достоинств, которые можно использовать и в дачном хозяйстве:

Основные преимущества:

Долговечность и прочность. Тепличная пленка выпадает из списка конкурентоспособных материалов, так как служит временным материалом, и ее прочности хватает на 2-3 сезона. В сравнении со стеклом, поликарбонат прочнее в 300 раз.
Гибкость. Полимерный пластик обладает гибкостью, что очень важно для арочной конструкции Бабочки.
Легкость. Материал удовлетворяет требование мобильности конструкции, дает возможность перемещать укрытие в нужное место.
Прозрачность (светопроводимость). Поликарбонат пропускает 90% солнечного света, рассеивает его, не создавая эффекта оптической линзы, в отличие от стекла.
Защита растений от УФ лучей. Поверхностный слой полимерного материала защищает растения от вредного воздействия ультрафиолетового излучения.
Широкая цветовая гамма. Оранжевый и красный цвет, как утверждают ученые, стимулирует рост и размножение растений, а желтый цвет отпугивает насекомых вредителей. Это свойство огородники могут использовать для повышения урожаев.
Низкая теплопроводность. Поликарбонат прекрасно удерживает тепло даже при отрицательной внешней температуре.

Делая выбор между литым и сотовым поликарбонатом, учитывайте, что сотовый поликарбонат легче, но не менее прочный. Он лучше сохраняет тепло, благодаря ячеистой структуре. По прочности сотовый поликарбонат не уступает монолиту, а благодаря экономии материала на его производство, цена – ниже. Для строительства теплиц и создания парников производители предпочитают использовать именно этот поликарбонат.

Материал для каркаса

Вторая основная часть Бабочки – арочный каркас. Все производители изготавливают каркас из легкого металла с антикоррозийным покрытием. Это – самый удобный, прочный и долговечный материал.

Но металлические дуги самостоятельно изготовить сложно без необходимых навыков работы с металлом и специального оборудования. Некоторые домашние умельцы, создавая парники своими руками, заменяют их деревянной конструкцией или даже пластиковыми трубами для горячей воды. Надо учесть, что деревянный каркас, без регулярного ухода, прослужит не более пяти лет. Кроме того, натуральный материал (дерево) слишком подвержен воздействию микроорганизмов, что требует постоянной его дезинфекции. В итоге расходы на уход за деревянной конструкцией могут превысить стоимость металлического каркаса.

Решить проблему с приобретением металлических дуг можно двумя способами: заказать их изготовление в мастерской, где изготовят дуги в соответствии с проектом и по чертежу заказчика, или купить эти детали у любого производителя (продаются отдельно), если устроит стандартный размер Бабочки.

Можно использовать пластиковые трубы для парников Бабочка с пленочными укрытиями, так как, учитывая, что труба должна быть согнута в форме арки, место изгиба, из-за повышенной нагрузки, является наиболее слабым элементом конструкции.

Совет! Для устройства парника Бабочка используйте сотовый поликарбонат толщиной 4-6 мм.

Сборка и установка своими руками

Для начала внимательно изучите инструкцию. Приступая к сборке парника Бабочка обязательно проверьте комплектацию материала по списку. Не пренебрегайте теми или другими комплектующими элементами при монтаже, иначе придется потратиться дважды.

Доборный комплект для монтажа поликарбоната

Кроме саморезов, которыми крепятся основные конструктивные элементы и крепления парника, для Бабочки из поликарбоната необходим набор дополнительных элементов, позволяющий увеличить срок службы материала и сохранить тепло во внутреннем пространстве парника.

На всякий случай для новичков, что к чему крепится и для чего служит:

Термошайбы

Комплект предназначен для точечного крепления к обрешетке. В центре находится сквозное отверстие для саморезов. Термошайбы обеспечивают надежное и герметичное крепление панели, надежно закрывают сквозные отверстия, через которые проходят саморезы, служит амортизатором для листов поликарбоната в местах срезов. Шаг крепления — 30-40 см. Количество шайб рассчитывается в зависимости от размеров и количества ребер жесткости.

Защитная лента (для герметизации)

Необходимый элемент для поликарбоната. Она защищает срезы листов от загрязнений, влаги, насекомых, служит дополнительным элементом для сохранения тепла. Крепление ленты производится по инструкции, которая прилагается при ее покупке.

Соединительный профиль неразъемный

Профиль в форме буквы «Н» предназначен для соединения листов поликарбоната. Он имеет пазы, в которые вставляются нарезанные листы, а его центр крепится к каркасу с помощью саморезов и шайб. Незаменимая деталь для сборки Бабочки модульной конструкции, когда листы можно с легкостью собрать на зимний период. Существует также разъемная модификация соединительного профиля: более удобная деталь для сборки, но стоит она в два раза дороже.

Торцевой профиль

Срезы листов обязательно закрывайте торцевым профилем, чтобы продлить срок службы деталей из поликарбоната.

Профиль примыкания

Используется как уплотнитель в местах примыкания деталей пластика, предохраняет внутреннее пространство Бабочки от сквозняков, помогает поддерживать температуру. Устанавливается по всему периметру парника, на торцевых стыках.

Внимание! При использовании литого поликарбоната можно сэкономить на покупке торцевого профиля, так как на срезе литого поликарбоната нет отверстий, в которые могут попасть загрязнения.

Проектирование и расчет необходимых материалов

Размер листа поликарбоната играет роль при проектировании. Стандартная ширина листа сотового поликарбоната – 2,1 м; длина – 6 или 12 м. Понятно, что перед нарезкой листов необходимо схематически их изобразить на чертеже и рассчитать наиболее экономный вариант раскроя. Видео, которое поможет правильно составить чертеж и рассчитать количество материала, смотрите ниже.

Модификации парника

Размеры парника зависят от площади участка, на котором его необходимо разместить, и расположения грядок. Парник Бабочка был разработан именно для небольших участков. Приобретая парник стандартного размера, огородники должны ориентироваться на эти размеры, при выборе сортов овощей: высокорослые культуры, при высоте 89 см, не поместятся. Такое ограничение можно обойти, сконструировав свой парник, по индивидуальным размерам.

Рассмотрим некоторые примеры:

Первый вариант

Для парника, размером 4,0 х 1,5 х 1,1 м требуется лист поликарбоната длиной 7 м. Обратите внимание на наличие поперечных линий: они создают дополнительную жесткость конструкции. Расстояние между ребрами жесткости – не меньше 0,5 м на крышках-дугах и 45 см на торцевых деталях. Дополнительная деталь, скрепляющая основание – полосы (0,3 х 4 м). Парник имеет дополнительную дугообразную опору в центре. Три дуги крепятся к грунту.

Второй вариант

Если парник Бабочка необходим для выращивания более высокорослых культур, то ориентироваться нужно на вариант, где по центру расположен конек – дополнительная деталь, позволяющая расширить площадь и увеличить его высоту. Конек можно приобрести в комплекте с поликарбонатом и остальными доборными элементами. Как вариант, его можно изготовить из другого материала, чтобы в центре можно было расположить подсветку или оросительную систему, петли для подвязки растений.

Третий вариант

Следующая модель парника Бабочка удобна тем, что имеет раздельные «крылья бабочки». То есть, при необходимости ухода за растениями в прохладную погоду не нужно открывать полностью крышку, а это позволяет экономить тепло, минимально подвергать растения охлаждению.

Четвертый вариант

Некоторые модификации имеют высоту 1,3 м (скатного типа). Торцевые стенки таких моделей имеют форму треугольника, что не очень удобно для размещения растений на грядках внутри, но позволяет домашнему мастеру обойтись без помощи специалистов по металлу (не требуется изготовление дуг).

Особенности эксплуатации

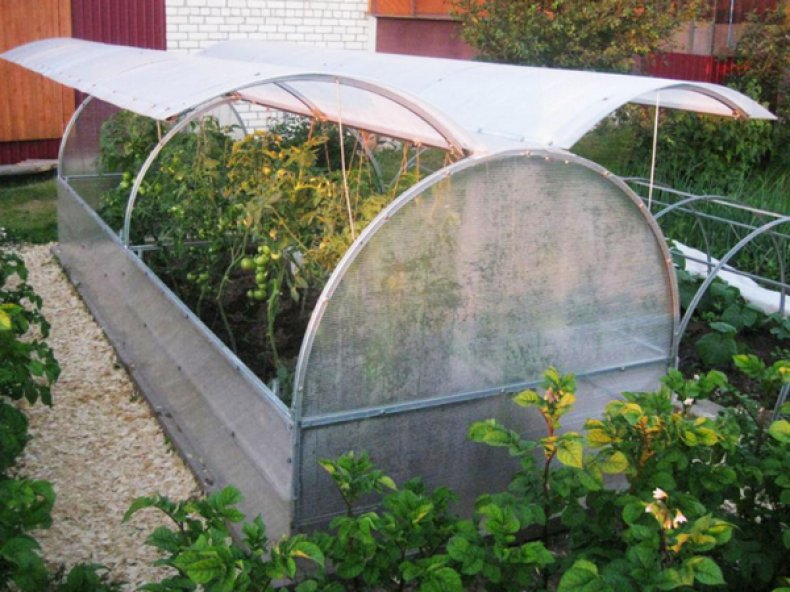

«Крылья бабочки» открываются с двух сторон, что удобно при обработке растений. В конструкции обязательно нужно предусмотреть фиксирующие элементы и подпорки для проветривания. При расположении двух или нескольких парников на участке между ними нужно оставлять проход.

Как и теплицы, парники необходимо регулярно дезинфицировать, так как на поверхности каркаса и поликарбонатных деталей скапливаются микроорганизмы, способные навредить овощным культурам. Пыль, оседающая на поверхность, снижает прозрачность поликарбоната, из-за этого он сильнее нагревается на солнце и деформируется. Мыть поликарбонат можно обычной водой и хлопчатобумажной тканью. Ни в коем случае нельзя использовать жесткие щетки, образующие царапины на листах.

Внимание! При использовании аммиачной селитры в качестве удобрения для растений следите, чтобы раствор не попадал на покрытие парника. Аммиак разрушает полимерный пластик.

При обустройстве грядок с подогревом, парник из поликарбоната служит надежным укрытием для свежей зелени в зимний период. Это очень удобно при минимальном пространстве участка: после сбора позднего урожая томатов или перцев в парник можно высаживать листовые овощи, как промежуточную культуру.

agrognom.ru

Собрать парник бабочка своими руками, чертежи с размерами

Парник Бабочка (Слава СП) предназначен для создания благоприятного микроклимата внутри укрываемого пространства, что позволяет улучшать почвенно-климатические условия на защищенном грунте для выращивания ранних овощных культур, цветов, рассады и других огородных растений. В данном разделе мы разберем сборку парника Бабочка своими руками по чертежам с размерами от производителя ТМКН. Собрать своими руками парник Бабочка — дело нескольких часов. Вам потребуются минимальные навыки сборки и инструмент. Теплица бабочка своими руками собирается как детский конструктор.

Теплица Бабочка рассчитана на покрытие сотовым поликарбонатом и имеет открывающиеся крышки, облегчающие доступ в его внутреннюю часть. Парник можно устанавливать непосредственно на грунт, углубляя грунтозацепы в почву, а так же брус, служащий фундаментом. При установке парника на брус, его высота увеличивается до 1,12 метра.

Габаритные размеры:

Ширина: 1,3 м;
Высота: 0,89 м при вкапывании, 1,12 м при установке на брус или фундамент;
Длина: 2 метра и 4 метра в стандартной комплектации.

Комплектация 2 метрового и 4 метрового парника Бабочка:

Теплица бабочка своими руками — собрать просто

Чертежи сборки 4-х метрового парника приведены на рисунке ниже. Парник длиной 2 метра собирается аналогичным образом. При сборке используется стандартный слесарный инструмент: отвертка, гаечный ключ, рулетка, плоскогубцы.

Предварительная сборка элементов каркаса теплицы должна производиться без затягивания винтовых соединений, для легкого исправления возможных ошибок при сборке. Перед сборкой обязательно проверьте комплектацию по паспорту. Иногда у людей остаются лишние запчасти, а некоторых не хватает — это неправильная сборка, проверив количество деталей по паспорту, вы сбережете свои нервы и время. Окончательная затяжка (протяжка) винтовых соединений производится после сборки всего каркаса, после чего он приобретает достаточную жесткость.

Производитель оставляет за собой право вносить в конструкцию парника изменения, не ухудшающие его характеристики без внесения их в настоящее руководство. Сборка каркаса осуществляется при помощи винтов М5×30. Крепление петель производится винтами М4×30. Упор №16 предохраняет крышку от проваливания во внутрь парника. Вертушки устанавливаются в любом удобном месте. Отверстия сверлятся по месту в поликарбонате. Крепление вертушков при помощи винтов М4×30 и двух гаек. Ручки №17 устанавливаются по 2 штуки на крышку в любом удобном месте на поликарбонате и крепятся винтами М5×16. Упор крышки №28 предназначен для фиксации крышки в открытом положении.

Раскрой поликарбоната с размерами для теплиц 2 и 4 метра указаны на рисунках ниже. Крепление осуществляется при помощи саморезов 4×20 и кровельных шайб.

Расход поликарбоната шириной 2,1 метра при установке на грунт: 2 м парник — 4,5 метра поликарбоната, 4 м парник — 7 метров поликарбоната.

Расход поликарбоната шириной 2,1 метра при установке на брус: 2 м парник — 5 метров поликарбоната, 4 м парник — 8 метров поликарбоната.

Гарантийные обязательства на парник Бабочка (Слава СП)

Производитель гарантирует соответствие парника Слава-СП требованиям технических условий ТУ 9693-020-89875240-2012. Гарантийный срок эксплуатации теплицы 12 месяцев со дня продажи через торговую сеть. При отсутствии отметки в паспорте изделия или отсутствия документов о продаже, началом гарантийного срока считается дата изготовления. Гарантия не распространяется на покрытие из поликарбоната.

Производитель: ООО «ПКФ «ТМКН» 603002, г. Нижний Новгород, ул. Интернациональная, 100, тел. (831) 245-10-61, 245-09-41, [email protected]

bestforhome.ru

Парник Бабочка из поликарбоната: отзывы

Когда стационарная теплица не помещается на маленьком дачном участке, хозяин пытается соорудить небольшой парник. Распространенный вариант – это натянутый укрывной материал на дуги, вбитые в землю. Если подойти творчески к этому вопросу, то такая простая конструкция, как парник бабочка значительно облегчит уход за растениями. Изделие можно купить в магазине или изготовить самостоятельно. В помощь дачникам мы подготовили чертежи парника, а отзывы пользователей помогут разобраться, подходит ли бабочка для вашего участка.

Что собой представляет конструкция бабочки

Внешний вид парника бабочки с закрытыми створками напоминает сундук с арочным верхом. Боковые дверцы открываются вверх. В зависимости от длины парника на одной стороне установлена одна или две створки. Полностью в открытом состоянии дверцы напоминают крылья. Отсюда парник и приобрел свое название – бабочка.

Схема изделий заводского изготовления у разных производителей практически одинаковая, а вот размерами бабочки могут различаться. Самыми ходовыми считаются парники высотой – 1,1 м, шириной – 1,5 м, длиной – 4 м. Масса бабочки в сборе примерно составляет 26 кг.

Раму бабочки изготавливают из профиля. Самый надежный каркас считается из металлопластиковых элементов. Полимерное покрытие предотвращает быструю коррозию металла. Неплохой вариант – каркас из оцинкованного профиля. Однако цинковое покрытие менее долговечное, чем полимер. Полностью не подвержен коррозии каркас из пластикового профиля. Конструкция отличается легким весом, но по прочности уступает своим металлическим собратьям.

Касаемо укрывного материала, обычно изготавливают парник бабочку из поликарбоната, хотя в редких случаях встречается пленка или нетканое полотно. Лучше всего на каркас крепить листы поликарбоната. Этот материал долговечный, хорошо фиксируется метизами к профилю, позволяет обеспечить внутри парника оптимальный микроклимат. К тому же поликарбонат придает дополнительную жесткость конструкции.

Обшитая поликарбонатом бабочка – это та же теплица, только меньших габаритов. Естественно, вырастить высокорослые растения в парнике не получится из-за ограничения его высоты. Бабочка вмещает большой объем грунта, поэтому идеально подходит для выращивания рассады. Под поликарбонатом почва прогревается быстро, отчего ускоряется рост растений.

Подобной конструкции теплица подойдет для выращивания ранних арбузов, дынь, корнеплодов и всех низкорослых овощей. Иногда хозяйки приспосабливают бабочку под выращивание цветов.

Летом в жаркую погоду створки парника держат открытыми. Закрывать начинают поздней осенью с появлением заморозков. Это позволяет продлить время плодоношения овощных культур. Ранней весной створки прикрывают на ночь, чтобы обеспечить рассаде комфортные условия и защитить от ночных заморозков.

При желании обшитый поликарбонатом парник бабочку можно оборудовать подогревом с помощью нагревательного кабеля. Такая теплица идеально подойдет даже для выращивания ранней капусты и низкорослых томатов.

Совет! При выращивании в парнике разных культур, плохо контактирующих друг с другом, внутреннее пространство разделяют перегородкой из поликарбоната или пленки.

Плюсы и минусы парника бабочки

Изучая многочисленные отзывы пользователей, мы постарались собрать основные недостатки и достоинства парника. Маленькая теплица бабочка за последние годы поселилась на многих дачных участках, и вначале давайте коснемся ее достоинств:

Производитель и овощеводы, у которых давно в хозяйстве есть бабочка, уверяют в сроке службы изделия не менее 10 лет. Естественно, этот показатель достижим при условии, что каркас обшит поликарбонатом.
Открывающиеся створки бабочки с двух сторон позволяют обслуживать грядку с растениями. Такой подход позволяет расширять самодельный парник для большей вместимости растений.
Парник легкий и компактный. Его можно поставить в любом месте во дворе, при надобности разобрать для транспортировки и быстро собрать.
Идеально, кода такая маленькая теплица установлена стационарно на фундамент. Прочный поликарбонат на арочной крыше не провалится при сильных снегопадах и порывах ветра. Летом при полностью открытых створках из парника можно выпустить длинные плети огурцов. То есть, бабочку можно использовать круглогодично, не разбирая и переставляя ее с места на место.

Касаемо недостатков бабочки, то отзывы пользователей чаще направлены именно на конструкции заводского изготовления. Парники разных производителей отличаются размером, качеством и материалом. Вот что не нравится в таких изделиях овощеводам:

В продаже встречается парник, каркас которого изготовлен из обычного металлического профиля, покрытого краской. Со временем она отслаивается, а в местах крепления болтов обдирается сразу. Пользователи говорят, что качество покраски всегда плохое. Каркас начинает ржаветь, если его периодически не подкрашивать.
Отверстия под болты часто содержат большие заусеницы. Их приходится самостоятельно удалять напильником.
Некоторые производители рекомендуют при отсутствии поликарбоната обшить бабочку пленкой. Это очень плохой совет, так как уменьшается жесткость конструкции. Вдобавок жесткий край поликарбоната способен обеспечить дополнительный упор закрытым створкам в нижнюю обвязку.
Серийно выпускаемые на производстве бабочки часто имеют большие зазоры между закрытыми створками и корпусом. Иногда встречаются слабые петли, разгибающиеся при открытии створок.
Недостаток разборных бабочек в постоянной герметизации стыков. Каждый сезон при сборке парника необходимо тратиться на покупку силикона.

Избежать недостатков заводской конструкции можно при самостоятельном изготовлении парника.

Собираем бабочку заводского изготовления

В домашних условиях сборка парника бабочка заводского изготовления происходит по инструкции завода изготовителя. Прилагаемая схема указывает очередность соединения всех элементов каркаса.

Инструкция по сборке примерно выглядит так:

По прилагаемому чертежу с помощью метизов соберите каркас парника. Каждый элемент надо соединить Т-образным или угловым креплением.
Крестообразным креплением усильте опорные элементы длиной больше 2 м.
Собранный каркас парника обшейте поликарбонатом или полиэтиленом.

Инструкция каждого производителя может отличаться, но в общих чертах все пункты сборки каркаса одинаковые.

Самостоятельное изготовление парника бабочки

Изготовить парник бабочку своими руками не так уж и сложно. Чтобы в этом убедиться мы сейчас рассмотрим основные этапы этого процесса.

Подготовительные работы

Чтобы изготовить аккуратный парник с эстетичным видом необходимо начертить его схему. На ней важно указать все элементы каркаса, их размеры и точки болтового крепления. Сразу надо определиться с формой створок. Их можно сделать полукруглыми или ровными.

Совет! Изготовление ровных створок намного проще, так как не всегда в домашних условиях получится выгнуть идеально одинаковые дуги.

С самостоятельным изготовлением чертежа аналогично возникнет проблема. Для ознакомления мы предоставляем фото с изображением разных схем бабочек.

Выбираем место под установку парника на участке

Любой парник или теплицу располагают с севера на юг. Лучше выбрать незатененный или хотя бы хорошо освещаемый до обеда солнцем участок. Бабочка поместится в любом уголке двора, но надо обеспечить свободный подход к створкам с обеих сторон. Важно учесть, что от высоких деревьев и зданий будет падать тень, но густая зеленая изгородь защитит парник от холодного ветра.

Закладка основания

Разборные парники на фундамент устанавливают редко. Если обшитая поликарбонатом бабочка будет использоваться как стационарная теплица, оптимально ее выставить на основание. Под легкую конструкцию мощный фундамент не нужен. Достаточно его заглубить в грунт на 500 мм. В качестве основания можно сколотить деревянный короб, но он быстро в земле сгниет. Оптимально выложить основание из красного кирпича, пустотелых блоков или, в крайнем случае, сбить вокруг траншеи опалубок и залить бетоном.

Изготовление деревянного каркаса

В домашних условиях простейший вариант бабочки получится изготовить из деревянных реек и старых окон:

Из подготовленного чертежа переносят размеры на деревянные рейки сечением 30х40 или 40х50 мм. Ножовкой отпиливают все размеченные элементы.
Руководствуясь схемой, собирают каркас парника. Крыша получится треугольной и плоской. Дуги из дерева согнуть не получится, так что лучше остановиться на ровных дверцах.
Сверху к готовому каркасу с помощью петель фиксируют рамы створок. Сверху их обтягивают пленкой. Если в хозяйстве есть старые оконные рамы, они исполнят роль готовых створок. В качестве обшивки останется оконное стекло.
Бока каркаса можно обшить доской, но они будут непрозрачные. Неплохо здесь подойдет армированный полиэтилен, оргстекло или поликарбонат.

При желании деревянный каркас бабочки можно оббить нетканым укрывным материалом.

Изготовление каркаса из металлопрофиля

Принцип сборки каркаса из металлического профиля аналогичен, как и для деревянной конструкции. Отличием лишь являются полукруглые створки. Для них придется на специализирующемся предприятии согнуть дуги.

Парник будет стационарный, поэтому все элементы каркаса лучше сварить. Сначала по чертежу изготавливают общую раму с центральной перемычкой для крепления створок. Петли к перемычке и дверцам лучше прикрутить болтами. Готовый каркас после установки на фундамент обшивают поликарбонатом. Вырезанные фрагменты крепят специальными метизами с уплотнительными шайбами. Пленка и агроволокно для металлического каркаса плохо подходит.

На видео показана сборка бабочки:

Отзывы

Отзывы многих дачников говорят, что парник бабочка является лучшим решением при выращивании рассады и ранних овощей. Давайте почитаем, что об этом думают овощеводы.

Елена Петровна, 59 лет, г. Иркутск

Парник в форме бабочки муж соорудил из старых окон. Створки сделал так, что они в открытом состоянии могут вертикально находиться все лето. Это позволяет выращивать даже высокорослые томаты и огурцы.

Сергей Викторович, 60 лет, г. Томск

Каркас бабочки покупал готовый в магазине. При сборке пришлось переделать петли, так как створки неплотно прилегали. В остальном вроде нормально. Обшил поликарбонатом. Служит третий год.

fermilon.ru

Изготовление парника «бабочка» своими руками

Довольно часто дачники сталкиваются с необходимостью выращивать растения в теплицах или парниках.

Большие сооружения не очень удобны, поэтому предлагаем ознакомиться с тем, как изготовить парник «бабочка» своими руками и разработать его чертежи с размерами.

ПоказатьСкрыть

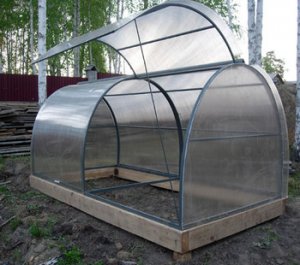

Описание и особенности конструкции

В разложенном состоянии конструкция очень напоминает бабочку, которая распустила свои крылья. Закрытое сооружение похоже на кокон, благодаря герметизации которого можно поддерживать необходимую температуру и влажность.

Важно! Если вы планируете устанавливать теплицу в низине, стоит в обязательном порядке соорудить для нее фундамент из дерева или бетона, иначе в конструкции будет скапливаться жидкость, что приведет к загниванию растений.

В зависимости от потребностей огородника, парник может обладать разными размерами и конфигурациями. Каркас обычно изготавливают из пластиковых или металлопластиковых профилей. В качестве покрытия преимущественно используется поликарбонат или полиэтилен. Главная особенность теплицы заключается в рациональном использовании участка. Благодаря открывающимся рамам можно получить свободный доступ к растениям.

Также конструкция отличается высокой прочностью и способна устоять перед сильными порывами ветра и снегопадами. Парник имеет хорошую вентиляцию, которая осуществляется при помощи специальных форточек. Открытие дверей происходит с использованием амортизаторов, что существенно увеличивает срок эксплуатации конструкции.

Парник бабочка из поликарбоната способен удерживать тепло, его довольно просто изготовить и собрать самостоятельно.

Его преимуществом является мобильность — вы сможете перенести конструкцию в любое место. В нем можно выращивать рассаду, бахчевые культуры, цветы и разнообразные овощи круглый год.

Необходимый материал и инструменты

Если вы решили самостоятельно соорудить парник «бабочка», для этого понадобятся такие материалы:

профильная труба 20х20, толщина стенки 2 мм;
шарниры;
сверло;
поликарбонат 3х2.1м;
саморезы;
пластиковые заглушки;
ручки;
доски.

Знаете ли вы? Одна из самых больших теплиц в мире — сооружение «Эдем», которое находится в Великобритании, и было открыто в 2001 году. Размеры конструкции впечатляют — ее площадь составляет около 22 тыс. м²

Кроме этого не обойтись без следующих инструментов:

молоток;
трубогиб;
сварочный аппарат;
дрель;
нож.

С помощью этих материалов и инструментов вы без труда сможете самостоятельно соорудить теплицу «бабочка» из поликарбоната.

Пошаговая инструкция по изготовлению

Если вы хотите создать действительно качественное сооружение, тогда предлагаем ознакомиться с инструкцией по его изготовлению.

Основание и дуги

В первую очередь необходимо изготовить основание парника. Для этого вам понадобится профильная труба. Нужно отрезать 2 полоски длиной 2 м и 2 — длиной 1.16 м. Из них необходимо сварить основание конструкции.

Для того, чтобы сделать дуги, потребуется 4 трубы длиной по 2 м. При помощи трубогиба они сгибаются таким образом, чтобы их диаметр составлял 1,12 м. После того, как 4 дуги будут изготовлены, необходимо приварить 2 из них к основанию.

Створки

Изготовление створок происходит следующим образом:

Сперва необходимо установить верхнюю перемычку, приварив ее к боковым дугам. К ней при помощи шарниров крепятся трубы, которые будут частью створок.
Затем необходимо взять оставшиеся 2 дуги и разрезать их на полудуги, которые стоит приварить к трубе, закрепленной при помощи шарниров к перемычке.
К нижней части полудуги так же приваривается труба — получается створка.

По такому же принципу делается и вторая створка. После того, как каркас будет собран,
необходимо его зачистить и покрасить.

Обшивка

Следующий этап — обшивка конструкции. Она состоит из таких этапов:

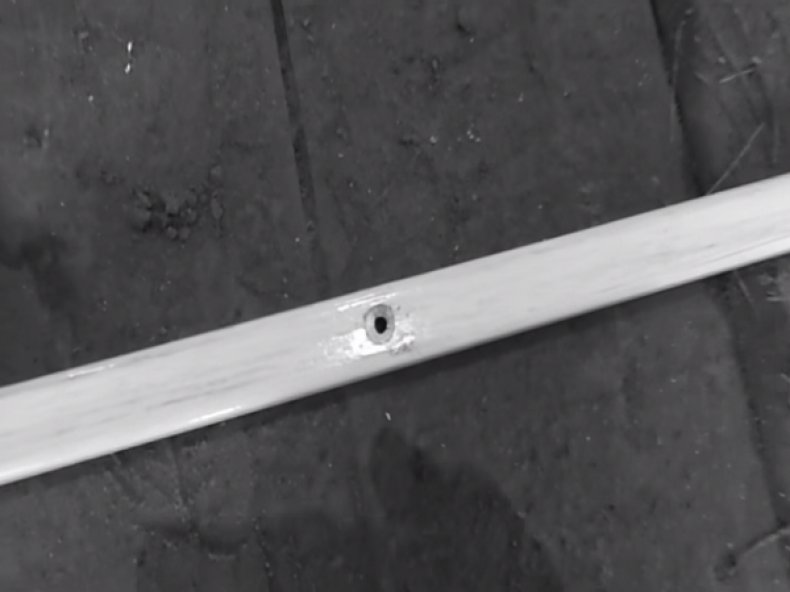

В каркасе просверливаются отверстия для крепления поликарбоната по периметру створок и на основании парника.

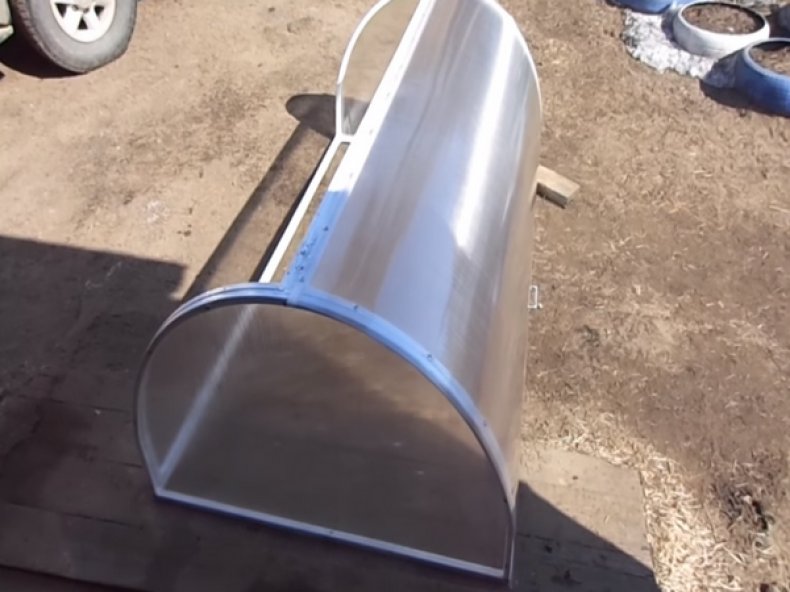

Из поликарбоната вырезаются полукруги для заделки боковых частей конструкции.
Саморезами поликарбонат прикрепляется к каркасу.
Затем вырезается поликарбонат для «крыльев» и таким же образом крепится к каркасу.
С торцов створок необходимо установить пластиковые заглушки.
К «крыльям» приделываются ручки для открытия теплицы.

Важно! Перед наступлением холодов обязательно необходимо вымыть поликарбонат и провести обеззараживание грунта в парнике при помощи специальных средств. Размер готового парника «бабочка» будет составлять 2х1.16м.

Установка

Для того, чтобы теплица уверенно стояла на месте, необходимо установить ее на деревянный каркас. Для этого нужно из досок вырезать бруски длиной 2 м и 1.16 м (по 2 шт), соединить их. Затем на деревянное основание устанавливается и крепится непосредственно сам парник. Теперь можно перенести его на любой участок и приступать к выращиванию растений.

Парник «бабочка»: преимущества и недостатки

Данная конструкция обладает большим количеством преимуществ:

Позволяет рационально использовать площадь.
Работать с посадками очень удобно.
Возможно осуществлять вентиляцию.
Удобное открытие благодаря амортизаторам.
Высокая прочность конструкции.
Легкая сборка.
Небольшие затраты на изготовление.
Долгий срок эксплуатации.
Простота в уходе.

К недостаткам парника «бабочка» относят:

некачественную заводскую обработку отверстия;
плохое покрытие краской каркаса;
слабые петли.

Как видите, все эти недостатки присутствуют лишь в том случае, если вы приобретаете парник. При изготовлении сооружения собственными руками, их не будет.

Знаете ли вы? Впервые парники стали использовать в Древнем Риме. Тогда они выглядели как специальные колпаки, позволяющие защитить выращиваемые культуры от внешних погодных воздействий.

Ознакомившись со статьей, вы узнали, как сделать парник бабочку своими руками. Немного времени, средств и желания облагородить участок — и вы сможете выращивать любимые растения на протяжение всего года.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Напишите в комментариях, на какие вопросы Вы не получили ответа, мы обязательно отреагируем!

Вы можете посоветовать статью своим друзьям!

Да

Нет

17 раз уже
помогла

agronomu.com

конструкции из поликарбоната своими руками по чертежам с размерами, отзывы

На дачном участке невозможно обойтись без парника или теплицы. Сейчас есть множество вариантов, как сделать их самостоятельно. С современными парниками вырастить хорошую рассаду получится быстро и легко.

Отличительные черты

Парник представляет собой конструкцию из пленки, стекла или поликарбоната и металла или дерева. В ней можно намного раньше выращивать рассаду. Это обусловлено тем, что парники способны накапливать и задерживать тепло, а их прозрачные стены позволяют проникать внутрь естественному свету. Особенно они незаменимы, если места под полноценную теплицу нет, а вырастить урожай раньше очень хочется. В таких конструкциях легко создать необходимый микроклимат для многих растений и в любом регионе. Одной из таких удобных парниковых конструкций является «бабочка».

Необычное название данный парник получил за особенности своего строения, точнее, боковых стен-окон. При необходимости их можно поднять и проветрить внутреннее пространство. В таком виде парник напоминает красавицу-бабочку, которая расправила крылья. Компактные размеры такой конструкции делают ее очень удобной. Работать в таком месте приятно и легко. Даже нет необходимости ходить по грядкам. При этом внутреннее пространство можно использовать с максимальной эффективностью.

Еще один плюс в том, что под такой парник нет необходимости выделять слишком много места. Как правило, длина «бабочки» составляет около 2-2,5 м, ширина – 1,5 м, а высота – немного более метра. В среднем, разместить данную конструкцию можно на пяти квадратных метрах. Что касается массы парника, то она составляет примерно 30-32 кг. Парниковая конструкция типа «бабочка» продается в специализированных магазинах. Однако при желании ее несложно изготовить и самому. При покупке такого парника надо делать выбор в пользу металлического каркаса. Лучшим покрытием является сотовый поликарбонат. Если за конструкцией правильно ухаживать, то она может прослужить десять лет и более.

Собрать парник по инструкции очень просто. В ней точно и доступно указан каждый из этапов, по которому производится монтаж. Простота сборки позволяет при необходимости переставлять или даже перевозить теплицу куда угодно. Стоит отметить, что «бабочка» не нуждается в фундаменте, для ее установки годится любой грунт.

Невероятно, но в такой парник рассаду рекомендуют высаживать даже раньше, чем в обычные теплицы. И этому есть объяснение – пространство внутри меньше, собственно, как и количество почвы, а значит, она быстрее прогреется солнцем. В итоге на образование нужного микроклимата понадобится меньше времени. Дачники считают «бабочку» надежным парником, который стойко выдерживает непогоду и позволяет достичь хороших результатов быстрее.

Чем отличается от теплицы?

Опытные огородники ясно понимают, что парник и теплица – это разные конструкции. Конечно, они похожи между собой внешне, но их отличия весьма существенны. В первую очередь они отличаются размерами. Парники более компактны, их высота меньше роста человека. При работе с парником дачник находится снаружи. Доступ внутрь осуществляется за счет сдвигающихся или откидывающихся стен, крышки.

Основное отличие парника от теплицы заключается еще и в самом обогреве. В первых данный процесс происходит только за счет тепла от солнца и компоста. Что касается вторых, то в них довольно часто используют дополнительный обогрев в виде различных систем отопления. Простота и легкость парниковой конструкции делают ее удобной как в установке, так и в размещении. Даже при установке ее на новое место с этим справится один, максимум два человека. К тому же нет необходимости в укладывании фундамента, что упрощает работу.

Следует учитывать, что парники подходят для высаживания рассады, а также низкорослых растений. Например, в таких конструкциях удобно выращивать лук, чеснок, салат, землянику.

В парниках отсутствуют какие-либо автоматизированные системы, например, полива, проветривания, дополнительного отопления или освещения. В итоге уход за растениями в них становится более трудоемким процессом. Производство парников позволяет раньше и дешевле (по сравнению с теплицами) выращивать многие растения за счет особого микроклимата. Основную работу в таком сооружении делает парниковый эффект.

Преимущества и недостатки

Как и любое сооружение, «бабочка» имеет ряд преимуществ и недостатков. Опытные дачники отмечают в числе положительных моментов то, что ее внутреннее пространство можно использовать очень эффективно. Проходов внутри парника нет, а рамы, которые легко открываются, позволяют получить необходимый доступ к растениям. Особенно это ценят садоводы, у которых участки не отличаются большой площадью и каждый метр очень ценится.

Конструкция типа «бабочка» очень удобная, так как с ней можно легко добраться до любого растения внутри. При этом нет необходимости прилагать к этому лишние усилия. Еще одно преимущество – это простой и быстрый монтаж конструкции. Неважно сооружение было приобретено готовое или сделано самостоятельно, установить его совершенно несложно. Эта задача под силу любому дачнику. Здесь не нужны какие-либо особые премудрости или навыки.

Важным плюсом «бабочек» является еще и их небольшая цена. Если сравнивать их с другими парниками, то станет ясно, что они одни из самых дешевых. При этом это совершенно не сказывается на выращенной в них рассаде.

Прочность и долговечность этих сооружений также относят к преимуществам. Если заглянуть в их технические характеристики, то можно увидеть, что парники могут выдержать ветер до 20 метров в секунду и снеговой покров до 10 сантиметров. Причем в случае необходимости есть возможность усиления конструкции за счет специальных подпорок. Еще один приятный момент, касающийся таких парников – простой уход.

Минусов у сооружения «бабочка» несколько меньше, и, как показывает практика, они совершенно не мешают дачникам. Среди недостатков чаще всего встречаются недоработки краев. Однако мешающие неровности легко убрать при помощи обычного напильника. Также довольно часто встречаются конструкции с недостаточно надежными петлями, на которых держатся рамы. Конечно, их при желании можно поменять на более качественные и долговечные.

При покупке готовой конструкции довольно часто краска быстро облазит и привлекательный вид теряется. Справиться с этим поможет новая банка краски, кисточка, немного времени и умелые руки. В том случае, если покрытием для парника служит пленка, то возможны ее проседания под воздействием погодных условий или времени. Чтобы этого не произошло, достаточно выбирать «бабочку» с рамами из прочного поликарбоната.

Виды

В зависимости от размеров, материала покрытия и каркасов, «бабочки» несколько отличаются друг от друга. На заводах производят два варианта данного вида парников, которые фактически различаются только своей длиной. Прежде чем определиться с выбором, стоит ознакомиться, какой может быть «хлебница».

Материалы

Для каркасов и бортов «бабочки» можно применять следующие материалы.

Древесина. Хоть и не является долговечным материалом, но отличается доступностью и легкостью обработки.
Металл. Данный материал подкупает своей надежностью и прочностью, но при этом его цена выше. Для того чтобы каркас из металла прослужил дольше, ему необходим особый уход.

В качестве покрытия для парниковых конструкций также применяются различные материалы.

Пленка. Является самым дешевым материалом, но ее основной недостаток -короткий срок службы.
Стекло. Достать данный материал совершенно несложно, но работать с ним трудно и небезопасно. Среди недостатков стеклянного покрытия следует выделить хрупкость и существенный вес.
Поликарбонат. Хороший современный материал, который отличается прочностью, долгим сроком службы и простотой эксплуатации.

Размеры

По размерам парник «бабочка» делится на несколько видов.

Двухметровый. Данный вид является мини-вариантом. Ширина его составляет не более 1,4 метра, высота – от 90 до 110 сантиметров, длина – 2 м.
Четырехметровый. Ширина и высотау него, как и у двухметрового. Единственное отличие – это длина, равная 4 м.

Как выбрать?

При выборе парника для своего участка следует сперва узнать отзывы о том или ином варианте. Помочь определиться с выбором может четкое представление о том, для чего он будет использоваться. К примеру, для огурцов подойдет парник из пленки, а для выращивания земляники лучше выбрать конструкцию из поликарбоната. Если есть время и возможность, то, конечно, лучше изготовить парник самому. Непосредственно для каркаса хорошо подходит как металл, так и дерево. Однако надо учитывать, что во избежание коррозии следует выбирать оцинкованный или окрашенный металл. Конечно, чтобы работать с ним, необходимы специальные инструменты и навыки. Как минимум, необходимо уметь работать со сваркой.

Когда есть желание сделать «бабочку» своими руками, то дачники рекомендуют выбирать для каркаса древесину. С этим материалом и работать просто и его легко приобрести по доступной цене. Однако чтобы такая конструкция служила дольше, желательно обработать ее краской. В противном случае «бабочка» может быстро сгнить или быть атакована паразитами.

Покрытие следует выбирать исходя из того, на сколько сезонов понадобится парник. Если всего на пару, то достаточно дешевой пленки. Также данный вариант будет хорош, если конструкция ставится только на весенний сезон, а затем убирается. Для более долговечного использования стоит выбрать поликарбонат или стекло. Конечно, предпочтение следует отдать современному поликарбонату, так как он лучше выдерживает удары, более легкий и его легко обрабатывать.

Особое внимание при выборе парника следует уделить креплениям, крепежным элементам и различной фурнитуре. И в покупном, и в самодельном сооружении все эти элементы должны быть высокого качества. Это позволит конструкции быть более удобной и долговечной.

Как сделать?

Нет ничего удивительного в том, что дачникам нравится простая и удобная конструкция «бабочка». В итоге многие желают создать ее своими руками. Этот вариант позволяет избежать многих недостатков, которые встречаются у покупных моделей.

Подготовка

Начинать создание парника следует с подготовки. Сперва лучше всего сделать чертежи. Затем стоит позаботиться о необходимых материалах и инструментах. Под рукой должны быть ножовка, рулетка, молоток, шуруповерт, ножницы или строительный нож, а также гвозди, саморезы, металлические уголки, ручки, навесы. Когда всё вышеперечисленное готово, можно выбирать место и подготавливать его к установке парника.

Место, где планируется расположить конструкцию, должно хорошо освещаться солнечными лучами. Поэтому не стоит останавливать свой выбор на участках в низине. Также не подойдут места, где скапливаются грунтовые воды или осадки. В противном случае растения в парнике будут гнить и преть. Желательно, чтобы по длине конструкция располагалась по направлению север-юг. Если предполагается создание заглубленного сооружения, то необходимо будет сделать котлован в виде трапеции. Глубина ямы должна быть примерно 30-90 см. Выбирать данный параметр следует, основываясь на местном климате и на том, для чего будет использоваться «бабочка».

Для укрепления стенок лучше всего использовать доски, а на дно положить смесь из навоза, прелых листьев и торфа. Можно также использовать и другие смеси, которые будут рыхлыми и выделять тепло. Сверху на слой ложится грунт высотой в 20-30 см. На него укладываются крупные бревна, которые рекомендуется сбить. В итоге должен получиться контур, который по всем своим параметрам должен соответствовать размерам будущей парниковой конструкции.

Каркас

По окончании всех подготовительных работ следует перейти к сборке каркасной конструкции. Самым простым вариантом является арочный каркас. Для его изготовления берут брусья диаметром 0,5 см, при недостаточной длине их сбивают. В итоге должны получиться две рейки длиной, равной длине конструкции. К ним и будет крепиться покрытие. Также каркас можно собрать из металлопластиковых труб, которые легко сгибаются в нужную форму. Однако из них каркас собрать сложнее на этапе, когда надо будет формировать открывающиеся створки. По мнению специалистов, лучше для каркаса выбрать дерево или оцинкованный металлический профиль.

Установка листов

Когда каркас готов, можно приступать к подготовке покрытия. Самый простой вариант – сделать створки из поликарбоната. Для этого надо взять обычный лист размером 210 на 600 см. Затем разрезать его стройножом на 4 части, 3 из которых будут одного размера. Теперь полотна можно разложить на каркасе так, чтобы их широкая сторона шла вдоль бруска. Крепление поликарбоната следует проводить шурупами. Укладывать полотна лучше всего внахлест. Для проклейки верхнего листа после крепления стоит воспользоваться скотчем. При укладке листов важно, чтобы солнцезащитная пленка на них была обращена наружу.

Далее полотна надо загнуть по форме арки. Чтобы их закрепить, сперва к каркасу крепится брус диаметром 0,5 см и длиной 150 см. Затем на брус фиксируются полотна. Стоит отметить, что данную процедуру надо делать с двух сторон.

установка, фото, видео и чертеж с размерами. Подойдет как для, дома, так и для дачи.

Внешним видом парник «Бабочка» в действительности похож на бабочку с распущенными крыльями. А закрытый напоминает кокон, в котором сохраняются необходимый температурный режим и микроклимат. Это практичное строение можно возвести за короткое время, а также оперативно разобрать без особого труда.

Парник «Бабочка» из поликарбоната, как правильно установить своими руками:

Описание

Постройка подходит для выращивания рассады. Небольшой объём земли позволяет почве быстро прогреться, что способствует быстрому росту рассады. Размеры парника составляют:

В высоту — 1,5 метра;
В длину с шириной постройки — 1,25 метра;
Площадь достигает 5 м²;
Масса — 26 килограмм.

Как сделать парник в домашних условиях:

Достоинства и недостатки парника «Бабочка»

Преимущества огородного строения:

Длительный срок службы — около 10 лет;
Наличие удобного доступа к растениям. Войти внутрь можно с двух сторон, что позволяет без особых усилий пройти даже в самый дальний угол;
Благодаря форточкам доступно регулярное проветривание;
Сотовый поликарбонат, из которого изготовлена постройка, надежно защищает рассаду от перепадов температур и ультрафиолета;

СПРАВКА: Конструкция надежна: без проблем выдержит снежный покров в 10 см, мощные порывы ветра, и с легкостью выстоит в самую суровую зиму.

Практичность модели, небольшой вес, высокая прочность и гибкость;
В случае необходимости постройку можно разобрать;
Благодаря компактности сооружения парник «Бабочка» транспортируют при помощи обычного легкового автомобиля;
Монтировать парник довольно просто, нет необходимости строить фундамент.

Как и любая подобная конструкция, «Бабочка» не лишена недостатков. Для серийно-производимых моделей характерны следующие недостатки:

Отсутствует качественное красочное покрытие. Краска часто подвержена отслаиванию при снятии скотча либо зажимании болтов при монтаже;
В отверстиях присутствуют заусеницы. Чтобы от них избавиться, необходимо вручную стачивать их напильником;
Согласно инструкции можно заменить сотовый поликарбонат пленкой. Однако это не равнозначная замена. Поликарбонат в отличие от пленки довольно прочный;
Выровнять серийно-производимую модель до необходимых размеров довольно трудно. Желательно наличие опыта построения подобных конструкций;
Несмотря на компактность и легкость перемещения покупной конструкции, при необходимости затрачивается время на герметизацию стыков специальным силиконовым герметиком.

Строительство парника «Бабочка» своими руками из поликарбоната

Подготовительные мероприятия:

Выбор подходящего места. Оптимально расположить строение с севера на юг, это способствует максимальной эффективности и получение хорошего урожая. Не рекомендуется устанавливать парник в низменных местах, с обильным скоплением талых вод. Рассада, выращенная во влажном климате, обладает плохим развитием, а после замокает и быстро сгнивает. Не стоит сооружать конструкцию в ветряных местах. Участок для будущего парника должен быть ровным с максимальным освещением на протяжении всего дня. Нехватка света оказывает негативное влияние на состояние и рост растений. Участок под строение выровнять. Несмотря на отсутствие необходимости фундамента, для надежности сооружают деревянную либо бетонную основу;
Для каркаса используют металл (металлические трубы малого диаметра) либо дерево (сосна). В качестве обшивки отдают предпочтение поликарбонату с солнцезащитным покрытием;

СПРАВКА: Если каркас будет металлическим, понадобятся дрель, сварочный аппарат, молоток и циркулярная пила.

Обязательно наличие чертежа. Чтобы грамотно соорудить парник проводят предварительные расчеты, с учетом размеров, цен используемых материалов. В основном, стандартные размеры модели позволяют установить парник на любом участке. Но чтобы выращивать крупные растения размеры конструкции можно увеличить. Чаще всего парники высотой от 1 м до 1,5 м. Если строение устанавливается на непродолжительное время, отдать предпочтение простому чертежу, чтобы впоследствии его можно быстро демонтировать. В случае необходимости отдельно создать проекты освещения и отопления.

Самостоятельно построенный парник выгоден с финансовой точки зрения. Его можно спроектировать с учетом особенностей приусадебного участка.

Пошаговая инструкция по строительству парника своими руками:

Подготовить участок. Избавится от мусора и снять верхний слой почвы;
Для прочности строения соорудить фундамент. Вырыть траншею, в которую уложить гидроизоляцию, армировать углы и залить цементным раствором. Далее выложить цоколь из красного кирпича;
Установить каркас. Для металлического применяют сварку либо соединяют при помощи болтов. Каркас с антикоррозийным покрытием закрепить на основании цоколя. Деревянный каркас нуждается в обработке антисептиком и покрытии лаком;

СПРАВКА: Каркас должен иметь центральную балку, чтобы закрепить петли, на которые надевают «крылья бабочки».

Раскроить сотовый поликарбонат циркулярной пилой и прикрепить к каркасу при помощи саморезов, креплений и термошайб;
Торцы соединить при помощи профилей, а стыки обработать силиконовым герметиком. К боковым сторонам парника прикрепить специальные опоры, которые будут удерживать поднятые «крылья».

Построить парник «Бабочка» своими руками не составит труда, необходимо лишь соблюдение инструкции и наличие простых строительных навыков. Результатом станет идеальное приусадебное сооружение, которое создаст благоприятный микроклимат, чтобы выращивать цветы, рассаду и овощные культуры. Выращенный в парнике урожай позволит наслаждаться вкусными овощами в течение года.

Вам помогла статья?

0 раз уже помогла

Рекомендуем статьи по теме

Парники на приусадебных участках являются одними из незаменимых садово-огородных построек. Благодаря им можно получить

Компактные парники будут прекрасной альтернативой для громоздких стационарных теплиц. Они не занимают много места на

web-selo.ru

Парник бабочка — как построить своими руками из поликарбоната

За последние годы среди садоводов и огородников стало популярно и востребовано разведение на приусадебном участке различных культур в парниках и теплицах.

Благодаря такому методу выращивания, можно создать комфортные условия растениям и получить богатый и здоровый урожай в любое время года.

Зачастую отдается предпочтение парникам, так как такая конструкция значительно компактней и мобильней, подходит для больших и маленьких участков, бывает переносная и стационарная, а так же с подогревом и без.

В чем особенности данной формы?

Современные дачники по достоинству оценили надежный и практичный парник-бабочку.

Данный парник в раскрытом виде представляет собой огромную бабочку, распустившую крылья, в закрытом же виде напоминает кокон, который поддерживает необходимую температуру и микроклимат.

Эта конструкция может иметь разные размеры и конфигурацию. Для каркаса выбирают пластиковые или же металлопластиковые профиля.

А для покрытия, как правило, используют поликарбонат, в редких случаях – полиэтилен. Рамы парника могут быть как сплошные, так и состоящие из нескольких секций.

К основным особенностям относятся удобство и рациональное использование площади. Такая конструкция позволяет через открывающие рамы иметь свободный доступ к растениям, что в свою очередь дает возможность задействовать всю площадь.

Помимо этого, парник отличается особой прочностью и может выдерживать значительные порыва ветра и сильные снегопады. Он обладает отличной вентиляцией, благодаря специальным форточкам, процесс открывания контролируется амортизаторами, что значительно продлевает срок службы «бабочки».

Также он хорошо удерживает тепло, очень прост в сборке и обслуживании, имеет длительный срок эксплуатации.

Парник-бабочку можно легко переносить с места на место, он легко собирается и разбирается, если не расположен на фундаменте. Прост в эксплуатации, походит для выращивания рассады, бахчевых культур, а также цветов и многих овощей в течение всего года.

Выбор места под строительство

Правильно выбранное место для парника обеспечит хорошую урожайность и сохранит конструкцию.

Самое главное, что необходимо помнить — парник должен быть расположен на ровном и хорошо освещенном участке, поскольку недостаток света плохо сказывается на росте растений.

Идеальным считается расположение конструкции с севера на юг. Ни в коем случае не выбирать низменные места, с большим скоплением талых и грунтовых вод, из-за этого урожай может замокнуть и сгнить. Также нельзя размещать в ветряных местах.

Подготовка инструментов и материалов

Парник- бабочка достаточно простое сооружение, которое можно, если следовать определенным правилам и иметь необходимые инструменты и материалы, сделать своими руками.

Для изготовления каркаса можно использовать как металл, так и дерево.

Если выбор сделан в пользу дерева, то лучше всего чтобы оно было защищено от влаги и разрушений, наиболее подходящий вариант – сосна. Идеальным выбором станут металлические трубы, небольшого диаметра.

Для обшивки каркаса, самым подходящим материалом является поликарбонат, покрытый специальным солнцезащитным слоем.

Если делать металлический каркас, понадобиться сварочный аппарат, из инструментов также необходимы: молоток, дрель, циркулярная пила и некоторые другие.

Конструкция из поликарбоната

Создание парника бабочки из поликарбоната следует начинать с разработки проекта и чертежа.

Чертеж -обязательный шаг на пути к успеху

Для того чтобы соорудить данную конструкцию, в первую очередь необходимо произвести расчет материалов и цен, при этом учитывая размеры парника, а также используемые материалы.

На фото чертеж парника бабочка 4м и 2м, для обшивки поликарбонатом

Для большинства случаев подойдут стандартные размеры, а при выращивании более крупных растений или же растений на шпалерах, размеры можно увеличить. Наиболее распространенная высота 1- 1,5 м.

Чертежи парника – бабочки из поликарбоната разнообразны, их изготавливают в зависимости от параметров конструкции и ее будущего использования. Кроме этого, нужно учитывать размер самого материала и его толщину.

При планировании парника, который будет использоваться короткое время, следует изготовить простой чертеж, где подразумевался бы быстрый демонтаж.

Помимо формы и размера конструкции, нужно указывать и количество материала для работы. Также при необходимости нужно продумать систему отопления и освещения, и составить их проект.

Пошаговая инструкция

После того как составлен чертеж, выбрано место и материал, можно приступать к устройству парника:

В первую очередь подготавливают участок, расчищая его от всевозможного мусора и снимая верхний слой грунта.
Для более надежной и долговечной конструкции необходимо сооружение фундамента. Для чего предварительно роют траншею, укладывают слой гидроизоляции, армируют углы и заливают жидким растром цемента с песком. Идеальным вариантом является прямоугольная конструкция 3х6м.
Гидроизоляция выступающей части фундамента. Далее выкладывают невысокий цоколь из кирпича. Для этого лучше всего подходит красный кирпич.
Следующий этап – установка каркаса. Если он выполняется из металла, то используют, либо сварку, либо соединяют при помощи болтов. Также он может иметь любую форму. Каркас фиксируют на основание цоколя. Зависимо от материала, если это дерево, то его обрабатывают антисептиками и покрывают лаками, а если каркас металлический – наносят защитное антикоррозийное средство. Нужно не забывать, что каркас должен иметь центральную балку, на которую закрепляют петли, а на них уже надевают «крылья бабочки».
Потом занимаются раскроем поликарбоната, для этого можно использовать циркулярную пилу. Очередной шаг — крепеж к каркасу поликарбоната, это делают при помощи саморезов, термошайб и креплений с уплотнителями. Торцы соединяют, используя специальные профили. Все стыки тщательно обрабатывают силиконовым герметиком.
На боках монтируют специальные опоры, которые удерживают поднятые сегменты кровли.

Каркас парника

Обшивка поликарбонатом

Безусловно, парник-бабочка, сделанный своими руками, наиболее выгодный и экономичный вариант, он идеально подойдет для дачного участка, а также позволит почувствовать себя настоящим мастером.

Правила эффективного использования парника

В теплые дни парник оставляют открытым, но с наступлением холодов для того чтобы сберечь посаженые растения и сохранить тепло его необходимо закрыть.

Благодаря этому внутри конструкции сохраняется парниковый эффект, который позволяет осенью продлить срок плодоношения многим культурам, а весной начать высадку на несколько недель раньше.

При разведении нескольких видов культур, рекомендуют вдоль конструкции сделать разделение при помощи полиэтиленовой пленки.

Поливая парник, можно использовать обычную лейку или же применить более удобный способ – капельный полив. Если же конструкция в зимний период была не использована, то она нуждается в уходе.

Для этого нужно ее очистить от пыли и грязи, если имеются какие — либо повреждения их полагается отремонтировать и привести в порядок. Обязательно полагается поработать с почвой, так как там может скопиться большое количество бактерий и грибков, в этом случае проводят обеззараживание грунта.

Консервация на зиму из выращенных в парнике овощей

Если в парнике созданы хорошие условия, то можно вырастить не только рассаду, а и огурцы, помидоры, сладкий перец, различные сорта капусты и т. д.

Такие овощи рекомендуют употреблять, как в свежем виде, так и консервировать. Большим спросом пользуются круглый год соленные и маринованные огурчики, консервированные помидоры и баклажаны, зелень. Планируя выращивать овощи для консервации в парнике, следует выбирать специальные сорта, которые подходят именно для засолки и консервации.

На сегодня существует множество разнообразных рецептов солений, с которыми можно ознакомиться на разных сайтах. Консервированные овощи, выращенные своими руками, станут отличным дополнением вашего стола зимой и придутся по вкусу многим.

Вышесказанная информация дает понять, что соорудить парник-бабочку своими руками совсем несложно, для этого всего лишь необходимо иметь некоторые навыки и следовать упомянутым инструкциям.

В результате вы получаете идеальную конструкцию, которая обеспечивает благоприятный микроклимат для выращивания овощей и многих других растений. А они в свою очередь будут радовать вас и ваших близких круглый год.

1decor.org
