Устройство и принцип работы насосной станции для воды
«Пьют и звери, и скоты, и деревья, и цветы, даже мухи без воды и ни туды, и ни сюды!» — эти слова из весёлой песни водовоза, написанные в 1937 году Лебедевым-Кумачом к фильму «Весёлые ребята», доходчиво повествуют о важности водоснабжения в нашей стране.
Чтобы организовать эффективную постоянную подачу воды в водопроводную систему частного дома, необходимо оптимально подобрать оборудование, для этого следует понимать принцип работы насосной станции для воды.
В связи с возникшей в последнее время терминологической путаницей уточним, что значит понятие «насосная станция» относительно частного дома. С технической точки зрения насосная станция — система для принудительной подачи жидкости, включает в себя оборудование (насосы, резервуары, трубопроводы) и сооружения. В нашем случае значение сужается, сооружения (колодец или скважина, жилой дом) выносятся за скобки. На практике сложилось так, что продавцы зачастую называют насосными станциями только компактные полностью комплектные установки, оборудованные непогружными насосами, отказывая в этом иному оборудованию. Такую трактовку можно всё чаще встретить в сети, особенно на непрофессиональных ресурсах. Мы же будем придерживаться общепринятых технических понятий и включим в обзор все типы насосных станций, независимо от их метода комплектации, конструкции и мнения торговых работников.
Оборудование любой «домашней» водопроводной станции включает в себя насос, резервуар для воды и автоматику управления. Общий принцип работы водяных станций — проще некуда: насос подаёт воду из источника, она накапливается в резервуаре, откуда попадает в водопровод, автоматика включает и выключает насос.
Принципиальная схема водопроводной станции, один из вариантов оборудования
При общем алгоритме работы оборудование станций и особенности их функционирования существенно разнятся. Ниже мы подробнее рассмотрим разновидности насосов и назначение автоматики, начнём же с резервуаров, ведь именно различия в их конструкции определяют тип насосной станции и возможность создания в системе водопровода стабильного давления. Резервуары делятся на две группы: открытые накопительные баки и гидроаккумуляторы.
Накопительный бак — устаревшее, но простое и недорогое решение. В самой высокой точке водопровода (зачастую на чердаке) устанавливают стальную либо пластиковую ёмкость, куда насос закачивает воду.
Оттуда она самотёком поступает вниз, к точкам водоразбора. Чем выше расположен бак и больше его объём, тем стабильнее давление. По сути, это мини-водонапорная башня, обладающая существенными недостатками:
- Невозможность обеспечения достаточного давления, принятого в современных системах водопровода. Причём на втором этаже напор будет заметно слабей. И не факт, что сможет работать стиральная машина, а уж про гидромассажный душ и системы автоматического полива придётся забыть.
- В доме нужно найти место для большой и тяжёлой ёмкости. Минимальный объём бака — 80 литров, рекомендуемый — величина суточного расхода, а это уже более полутонны для семьи из трёх человек, если не считать сезонный расход на полив огорода.
Производители предлагают обширный выбор полимерных резервуаров, многие из них оснащены необходимой арматурой для подключения в качестве накопительного бака
- Необходимость эффективной теплоизоляции бака и трубопроводов, если они расположены на неотапливаемом чердаке.
- Ненадёжность автоматики. Она должна обеспечить включение насоса при снижении уровня воды ниже установленного и выключение при его превышении. Доступное решение — рычажный поплавок, как в старых советских унитазах, оснащённый электрической контактной группой. Чем меньше ёмкость бака, тем чаще он срабатывает и быстрее выходит из строя.
Резервуар негерметичен, сообщается с атмосферой. Чтобы в случае выхода из строя автоматического выключателя бак не переполнился и вода не затопила весь дом, в верхней точке делают перелив — по которому избыток отводится в канализацию или на улицу. Если перелив по каким-то причинам не функционирует — жди беды.
Одно из немногих преимуществ накопительного бака — возможность использования маломощного насоса, лишь бы он поднимал воду на нужную высоту. Правда, чем слабее насос, тем больший объём должен иметь резервуар, иначе при значительном водоразборе приток не будет поспевать за расходом.
Схема домашней системы водоснабжения, основой которой служит погружной насос и открытый накопительный бак
В отличие от накопительных баков, гидроаккумуляторы герметичны и работают под давлением.
Внутри находится резиновая мембрана (так называемая «груша»), заполненная воздухом, реже пружинный поршень. При наполнении резервуара водой пневмомембрана сжимается, аккумулируя энергию сжатия в большей степени, чем это может сделать вода. При водоразборе «груша» распрямляется, выталкивая жидкость.
Вариант конструктивного решения мембранного бака
Резервуар выдаёт в сеть объём воды заметно больший его номинальной ёмкости. Автоматика управления настраивается на нижний и верхний пределы давления, при небольшом расходе воды насос не включится. Для адекватной работы с гидроаккумулятором необходим соответствующий насос, достаточно мощный, чтобы создать необходимое давление и производительный, чтобы успевать пополнять бак. Основные преимущества подобных резервуаров:
- Гидроаккумулятор в паре с соответствующим насосом способен стабильно поддерживать в водопроводе заданное давление (1,5-3 бар), при котором будет стабильно работать вся бытовая техника, нуждающаяся в водоснабжении (стиральная и посудомоечная машины, холодильник со льдогенератором и т. д.), любые гидромассажные устройства, системы автополива. Подавляющее большинство гидроаккумуляторов рассчитаны на максимальное давление 4,5 бар и более, чего с лихвой хватает для водоснабжения двухэтажного дома с подвалом.
- Напор воды во всех смесителях и на всех этажах будет одинаков, даже если включено несколько из них. Но при условии, что правильно выбраны сечения труб и схема разводки.
- Резервуар можно устанавливать в любом месте, он компактен. Разместив его в цокольном или на первом этажах, удобно обслуживать. Форма может быть вертикальной либо горизонтальной, на характеристики это не влияет.
д.), любые гидромассажные устройства, системы автополива. Подавляющее большинство гидроаккумуляторов рассчитаны на максимальное давление 4,5 бар и более, чего с лихвой хватает для водоснабжения двухэтажного дома с подвалом.Варианты оборудования насосных станций на основе гидроаккумулятора с поверхностным и погружным насосами
В частном доме устанавливают гидроаккумуляторы ёмкостью от 20 л до нескольких сот литров. Конкретная потребность рассчитывается по специальным формулам, но ориентировочно можно сказать, что для экономной семейной пары хватит и минимального объёма, для 3-4 человек лучше взять 50-80 л, для большой семьи или дома, насыщенного потребителями (ванна большого объёма, бассейн, значительный расход на автополив и т.
д.) подойдёт 100 л и более. Теоретически, чем больше резервуар, тем лучше: минимизируются перепады давления; реже включается, а, значит, дольше служит насос; в случае отключения электричества имеется больший запас. Но резервуар большего объёма и стоит дороже. Допускается устанавливать несколько гидроаккумуляторов, если начальной вместимости оказалось недостаточно, можно добавить ещё один. В случае, когда один насос и скважина обслуживает две квартиры или дома, каждый из соседей может установить свой, отдельный резервуар. При выборе насоса следует учитывать, что его производительность должна примерно соответствовать объёму гидроаккумулятора, для 20 л хватит 1,5 м3/ч, 50 л — 2,5 м3/ч, 100 л — 5 м3/ч.
Выбор гидроаккумуляторов по объёму весьма широк
Эксплуатация насосных станций с гидроаккумуляторомне представляет сложности: раз в месяц рекомендуется проверить давление в воздушной мембране и при необходимости подкачать её обычным автомобильным насосом.
Внимание: во время подкачки электропитание насоса должно быть отключено, а водоразбор открыт!
Насосы для водоснабжения частных домов делятся на две группы: поверхностные и погружные. На общее устройство насосной станции это различие не влияет, и те и другие способны взаимодействовать как с накопительными баками, так и с гидроаккумуляторами. В каждой из групп есть насосы различной производительности, максимальные величины схожи, а вот высота подъёма (напор) существенно ниже у поверхностных, для глубоких скважин используют только погружные.
Обратите внимание! При выборе насоса нельзя ориентироваться лишь на его номинальную производительность. Дело в том, что в основных характеристиках указывают её максимальное значение, которое достигается лишь до определённой высоты подъёма. С ростом высоты снижается и производительность, при максимальных значениях напора она снижается в разы.
Из графика видно, сколь сильно зависит производительность от высоты подъёма
Поверхностные насосы располагаются наверху, в колодец либо скважину опускается лишь заборный шланг. Всасывание воды в одноступенчатых насосах происходит за счёт эжекции, создания разрежения. Эжекторные насосные станции дёшевы, но обладают повышенным уровнем шума. Многоступенчатые стоят дороже, но тише и экономичней. В целом поверхностные насосы при относительно большой производительности, 4-8 м3/час не могут поднимать воду на значительную высоту, бюджетные модели (их большинство — 15-20 м, самые дорогие — 55 м. Именно такой тип насосов используется в комплектных насосных станциях (народное название — «безбашенка», его совмещают в одном блоке с гидрофором небольшого объёма (24-50 л) и несложной автоматикой. Стоят такие станции относительно дёшево и готовы к работе сразу после подключения к трубопроводам. Но, учитывая их слабый напор, станции применяют лишь при незначительной глубине колодца — от 8-15 м, редко больше.
Комплектная насосная станция SperoniAPM 100 на основе эжекторного поверхностного насоса (сверху) и 25-литрового гидроаккумулятора, максимальная глубина колодца 25 м
Для глубоких скважин и колодцев подойдут погружные (глубинные) насосы. Их производительность сравнима с предыдущим типом, но напор значительно выше, до 125 м.
Конструктивно делятся на вибрационные и центробежные.
- Вибрационные насосы (отечественные «Малыш», «Ручеёк») очень дёшевы, но характеристики у них скромные: напор до 60 м, значительное падение производительности при увеличении высоты подъёма. Хороши для колодцев, но для длительного применения в скважинах — не лучший вариант, вибрация со временем способствует заиливанию фильтра. Довольно шумные, если источник не звукоизолировать. Значительное давление создавать не способны и лучше подходят для применения с накопительными баками.
«Ручеёк» — дёшево и сердито
- Центробежные насосы намного дороже и мощней, работают бесшумно, весьма надёжны. Модели для колодцев имеют внешнюю рубашку охлаждения и большой диаметр. Скважинные насосы способны поднимать воду на большую высоту, имеют ограниченный диаметр, более чувствительны к перепадам напряжения.
Центробежные насосы: слева, большего диаметра и с наружной рубашкой охлаждения — для колодцев, справа — для скважин
Для погружных насосов обязателен обратный клапан, в вибрационных он является частью конструкции и расположен перед насосом, в центробежных — после, зачастую поставляется отдельно от насоса.
Производительность оборудования и величина водопотребления не должна превышать дебет скважины, чтобы не произошло критического снижения уровня воды.
Автоматическое управление призвано выполнять две функции: поддерживать заданное давление в водопроводной сети и обеспечивать защиту оборудования.
- Стабильность давления обеспечивается включением и выключением насоса при его падении и нормализации и действием пневмомембраны. Существует несколько типов управления, от простейших реле давления до сложных микропроцессорных устройств, точно выдерживающих необходимые параметры.
- Защита может понадобиться от «сухого хода», когда источник иссяк, от перегрева, нестабильного напряжения. Более других нуждаются в ней центробежные скважинные насосы, работающие в экстремальных условиях. Продвинутые дорогие модели оснащены комплексной встроенной защитой. Датчик и автоматика сухого хода могут быть установлены и независимо от насоса.
Дополнительное оборудование насосной станции, в том числе автоматика
Зная, как работает насосная станция, мы понимаем, каковы принципы подбора оборудования. Необходимо учитывать водопотребление, дебит источника, высоту подъёма и ваш семейный бюджет. Для дачного дома можно и самому определиться и даже своими руками установить «безбашенку» на неглубокий колодец. Кстати, оборудование всегда лучше монтировать в доме, в тепле и с удобным доступом. А вот что касается насосной станции для приличного дома на глубокую скважину, здесь самостоятельно можно сделать ориентировочную прикидку, а окончательную комплектацию, установку и настройку всё же лучше доверить специалистам.
Что такое гидрофор и как его установить
Вы проложили трубы в доме, вывели шланг в колодец, смонтировали водопроводные краны… но вода не потечет сама по себе. Некое устройство должно выкачивать воду из колодца и создавать давление в трубах. Для этого нужно купить насосную станцию (гидрофор).
Прицип действия гидрофора
Это повсеместно используемое устройство состоит из всасывающего двигателя, специального бака и чувствительного реле давления. Как только гидрофор включается в розетку, он начинает подавать воду из колодца в бак и в трубопровод. Внутри бака находится специальный пузырь, наполненный воздухом — пневмоцистерна. Воздух сжимается и давление возрастает. Двигатель остается включенным, пока реле не определит, что давление достигло максимальной отметки.
Затем, в процессе использования воды, давление падает. Когда реле определяет, что оно опустилось до установленного минимума, насос снова включается и качает воду.
Важные нюансы
Для прокладки трассы от гидрофора до колодца лучше всего использовать полиэтиленовую трубу. Этот материал подходит для питьевой воды. Чаще всего используется труба диаметром 32 мм. Не забудьте на том конце, где труба заканчивается в колодце, смонтировать обратный клапан, иначе находящаяся внутри устройства пневмоцистерна, нагнетая давление, направит воду назад в колодец.
В этом случае насосная станция будет работать практически без остановки, что обернется большим расходом энергии и закончится тем, что насос перегорит. Обратный же клапан будет пропускать всасываемую из скважины воду, но не позволит ей выливаться назад.
При прокладке труб очень важно надежно герметизировать резьбовые соединения, чтобы вода под давлением не начала протекать сквозь них. Для этого подойдет пакля или тефлоновая лента. Кроме того, следите, чтобы насос качал воду, а не воздух, иначе через несколько минут работы вхолостую двигатель перегорит.
Желательно установить сразу за гидрофором обычный кран с вентилем. Он пригодится не только для того, чтобы налить воды или подсоединить поливочный шланг. Этот кран поможет удалять из системы воздух.
Если полиэтиленовые трубы прокладываются под землей — постарайтесь, чтобы они шли под уклоном по направлению к скважине. Это поможет легче запускать установку. Однако не всегда удается выполнить идеальную прокладку и сбалансировать трубопровод.
Это не катастрофа, но может потребоваться несколько большая мощность устройства.
Запуск
Когда вы соберете все необходимые элементы, останется только повернуть в насосе специальный винт и наполнить систему водой. В идеале следует попытаться заполнить весь трубопровод, до самого колодца. Это удается в том случае, если трубы проложены с уклоном, о чем уже было сказано.
Тогда можно включать насос в сеть, и вода начнет закачиваться в бак. Но если нужного наклона труб достичь не удалось, возникнет воздушная пробка, препятствующая прохождению потока. Если это произошло, найдите на насосе специальное отверстие, открывающееся винтом, и постарайтесь влить в него столько воды, сколько получится.
Тогда насос, прогнав влитую в отверстие воду, начнет всасывать воздух, и в этот момент, не теряя времени, нужно открыть ближайший к гидрофору кран, чтобы воздух вышел через него. После этого начнется подача воды, поступающей уже из колодца.
Основные поломки в гидрофорах (насосных станциях)
Очень широкое рапространение получили станции водоснабжения.
Практически в каждом доме есть такие станции , которые качают воду, но иногда ломаются. Мы рассмотрим поломки в гидрофорах, когда насос перестал качать воду, когда насос часто включается, когда течет вода с насоса и затронем тему выбора насосной станции для жилого дома.
1. Когда станция водоснабжения начинает часто включаться и выключаться при открытии воды. Здесь проблема связана с гидроаккумулятором, который представляет из себя бак, а внутри бака мембрана и сжатый воздух. Что происходит?
- разрыв мембраны.
Когда она лопается, вода заполняет весь бак и необходимое давление на которое срабатывает реле создается очень быстро. Потому что количество воды, которое необходимо для заданного давления, быстро набирается, поскольку бак полный. И станция начинает работать коротко-срочными включениями и выключениями. Для того чтобы проверить, целая мембрана или нецелая не нужно откручивать флянец. Достаточно просто надавить на ниппель подкачки воздуха. И от туда должен пшыкнуть воздух, когда мембрана цела. - утечка воздуха из бака.
Если на шве или в месте присоединения флянца есть неплотности или трещины. Либо воздух выходит в месте подкачки воздуха через ниппель (можно заменить нипель). Либо бак проржавел. Либо трещина в сварке. Получается, что давление в баке падает и станция начинает часто включаться и выключаться. В таком случае замените бак.
2. насос перестал качать воду, но двигатель при этом работает.
разгерметизация. Это значит , что есть подсос воздуха, на соединенеиях , где стоит обратный клапан (компрессионная муфта). Эти места нужно внимательно осмотреть. Бывает, что лопает обратный клапан и насос начинает качать воздух вместо воды.
Бывает , что полиэтиленовая труба плотно не обжимается на посадочном месте и получается подсос воздуха в компрессионной муфте. Если труба поцарапана и через неё проходит воздух , то можно использовать сантехнический силикон для уплотнения. Перед использованием подождите 30 минут на засыхание. Удостовертесь в том, что есть вода в скважине.
3. механический износ деталей насоса.
внутри находится крыльчатка , которая может выходить из строя из-за присутствия песка в воде. Стирается крыльчатка. когда бурилась скаважина неправильно подобралась сетка на трубу. поскольлку песок может быть разного размера и формы. в этом случае желательно поставить фильтр (допускается только косой осадочный) на входе в насос. Тем не менее, такой фильтр не защитит от мелкого песка.
вышло из строя реле, которые отключает насос когда создается нужное давление. а когда давление падает то пружинка поднимает контакты и электродвигатель включатся.
Если станция стоит в подвале, то эта пружина ржавеет и лопает. если двигатель не воняет жженой пластмассой, то нужно обратить внимание на реле.5. насос не отключается.
можно отрегулировать, давление при котором отключается насос. При регулировке ПОМНИТЕ, что клеммы могут быть под напряжением.
6. в насосе между мотором и качающей частью течет вода.
Периодически станция может включаться и насос подкачивает воду, которая была утрачина. Значит дело в сальнике, который подтекает. Произведите замену сальника. Для этого открутите 4 на JET100 или 6 на JY1000 болтов на качающем узле и, открутив крыльчатку, можно заменить сальник.
Посмотрите, при выборе, на место соединения насоса и качающей станции. Бывают станции, где корпус, который соединяет двигатель, слитный. Потому что, если сальник потечет, то вся вода потечет в двигатель. Произойдет замыкание и мотор сгорит. Все насосы Omnigena меют такое отверстие.
Также Рекомендуем выбирать металличекие качающие блоки.
Так как пластмасса более чувствительная к ударам и изнашивается от песка.
Для чего нужен гидрофор, запчасти на гидрофоры
Гидрофор или иначе гидроаккумулятор – это устройство в системе водоснабжения, способное автоматически поддерживать необходимый напор воды. Это основное, для чего нужен гидрофор. Но помимо этого, он позволяет сократить количество включений насоса, что увеличивает ресурс работы насосных установок. Кроме того, стабилизируя давление в системе, позволяет избежать гидроударов.
Система гидрофор позволяет осуществлять водозабор из скважин, колодцев, природных водоемов, тем самым, обустраивая автономное водоснабжение при отсутствии централизованного водоснабжения. Воду из гидрофоров используют для приготовления пищи и питья, для всевозможной бытовой техники, для поливов садов и огородов.
После забора воды, насос подает воду в резервуар, она сжимает находящийся там воздух, тем самым, стабилизируя давление. Как только давление стабилизируется, насос автоматически отключается, и вода подается в систему из гидрофора при помощи сжатого воздуха.
Расширительный бак гидрофора представляет собой герметичную металлическую емкость, имеющую внутри эластическую мембрану из синтетического каучука. Каучук очень пластичный материал и способен выдержать до 100 тысяч циклов динамических нагрузок или, проще говоря, срок его годности около 10 лет. Мембраны и другие запчасти на гидрофоры приобретают в специализированных магазинах.
Самые последние модели гидрофоров представляют собой комплекс, который состоит из гидронасоса, гидроаккамулятора, мембранного бака и автоматики, которая позволяет работать этому устройству без вмешательства человека. Гидрофор оснащен датчиками давления, которые регулируют его автоматически, поддерживая необходимые параметры.
Кроме этого, устанавливается автоматическая защита от перегрева и сухого хода, что предотвратит от поломок при нештатных ситуациях.
Устанавливают так называемый обратный клапан, который не позволит воде из накопительной емкости уйти обратно в систему.
Учитывая плохое качество воды в российских регионах, на насосы устанавливают фильтры для очистки воды, что бы система работала без сбоев и не понадобилось приобретать запчасти на гидрофоры.
Для чего нужен гидрофор? Что бы не остаться без воды, когда давление в система падает до критического, тем самым, уменьшая привычный комфорт.
Как выбрать гидрофор? | pigu.lt
Когда, по тем или иным причинам, центральная система водоснабжения недоступна, но необходима для дома, дачи или полива, ситуацию могут спасти колодцы, скважины и другие источники этого ресурса. Для того, чтобы самим не нужно было набирать воду из них, используются специальные гидрофоры с насосом, чтобы обеспечить более эффективный доступ к источнику воды. Решив приобрести такое устройство, следует обдумать несколько ключевых аспектов.
Гидрофор – что это?
По сути главная задача этого устройства – откачка воды из соответствующего источника и с помощью давления “доставка” ее в кран.
Принцип работы гидрофора достаточно прост: всасывающий двигатель подает воду в трубы и в расширительный бак, у которого есть диафрагма или мембрана, отделяющие воздух от воды. По мере наполнения бака, повышается давление воздуха. Двигатель работает до тех пор, пока не будет достигнуто максимальное давление, установленное в реле, после чего устройство автоматически отключится. При выпуске воды, давление постепенно снижается – когда достигает минимального значения, установленного в реле, процесс начинается заново.
Нередко возникают вопросы, что лучше – гидрофор или глубинный насос. Хотя второму варианту характерны большая максимальная высота всасывания и более тихая работа, гидрофоры стоят намного дешевле и их принцип установки очень эффективен, прост и недорог. Именно по этим причинам они являются довольно популярным выбором.
Какой гидрофор будет наилучшим?
Узнав, принцип работы гидрофора и зачем нужен, остается только выяснить, как его выбрать.
В этом случае следует обратить внимание на несколько критериев:
- Максимальная глубина всасывания. Стандартная максимальная глубина всасывания этих устройств составляет 8-9 метров, поэтому слишком большого разнообразия вариантов не будет. Необходимо удостовериться, что этого будет достаточно для конкретно Вашей ситуации. В другом случае, вместо гидрофора можно выбрать водяной погружной насос.
- Максимальная высота подъема воды. Утверждают, что для удобного водоснабжения требуется давление воды 2 бар — его в своих подсчетах можете ориентировочно приравлять его к высоте в 20м. К этому числу необходимо прибавить глубину воды от поверхности земли и вертикальное расстояние до самой высокой точки, где будет использоваться вода — тогда выясните, какая высота подъема Вам необходима.
- Объем. Чем больше будет объем, тем реже потребуется устройству работать, благодаря этому будет гарантирована более спокойная атмосфера и не частые колебания давления.
- Производительность. Часто этот параметр не очень важен, так как производительность гидрофоров часто даже выше, всей воды находящейся в скважине, которую опустошили бы только в том случае, если бы непрерывно сливали воду. Однако, если планируете использовать неограниченный источник воды (озеро, реку или пруд) и намереваетесь использовать его, например, для поливочных систем, гораздо мощное устройство будет более удобным.
Учтя все эти аспекты, легко решите, какой гидрофор в Вашем случае подойдет лучше всего. Их разнообразие достаточно широко, поэтому решение будет зависеть только от Ваших личных потребностей.
Насосная станция UNO MJ 60L AUTO 24CL/CF + c/х
Бытовые насосные станции
Полноценную работу системы водоснабжения и отопления обеспечивает целый комплекс разнообразного оборудования, приборов и агрегатов.
Гидрофреш (гидрофор) – это санитарно-бытовое водонапорное устройство, представляющее собой специальную емкость, которая автоматически поддерживает в трубопроводе необходимое давление и напор воды.
Гидрофреши (гидрофоры) применяют в системах автономного отопления и горячего водоснабжения в частных домах. Это позволяет компенсировать расширение воды при ее нагреве. А также они успешно противостоят нестабильному водоснабжению.
Газовые водонагревательные приборы особо чувствительны к перепадам напора воды в водопроводной сети. Из-за частого и резкого снижения давления приборы перегреваются и выходят из строя. Установка надежного и долговечного гидрофреша (гидрофора) предотвращает подобные проблемы.
Особенности конструкции гидроцистерны:
Устройство состоит из двух отделений (для воздуха и воды), разделенных резиновой мембраной. Гидрофреш (гидрофор) сжимает воздух, когда давление в системе увеличивается. Жидкость при этом расширяется, занимает больший объем и препятствует дальнейшему повышению давления. При снижении давления воздух расширяется, гидрофреш (гидрофор) выдает в систему дополнительное количество воды и дальнейшего снижения давления не происходит.
Самовсасывающий мотор крепится сверху (у небольших моделей, у объемных – устанавливается рядом) и соединяется с баком эластичной трубой.
Для регулировки давления сжатого воздуха используется ниппель. Благодаря конструктивным особенностям мембранное устройство издает меньше шума.
Для установки понадобится закрытая ровная площадка минимального размера (1-1,5 м²), расположенная в подсобном помещении, подвале или на улице.

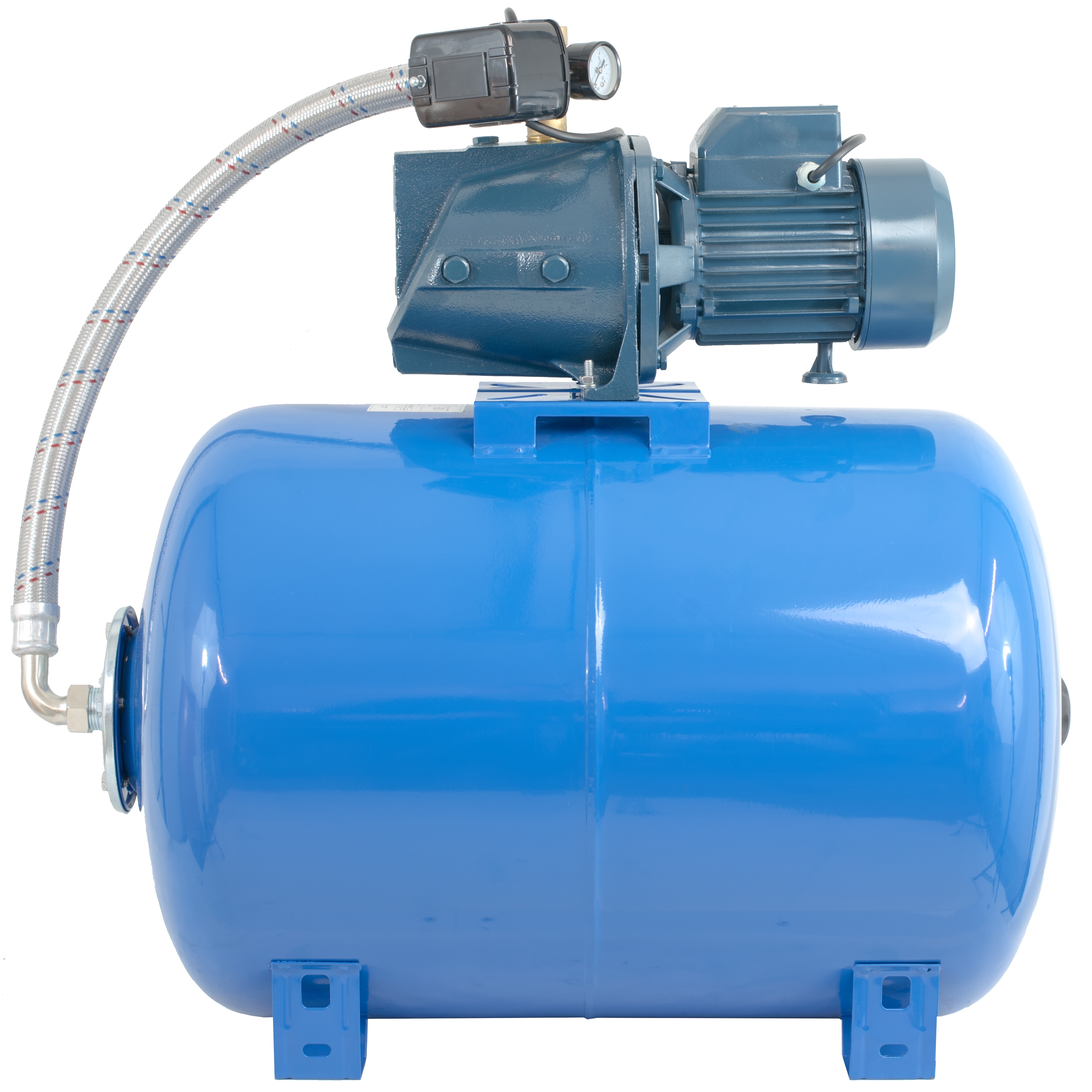

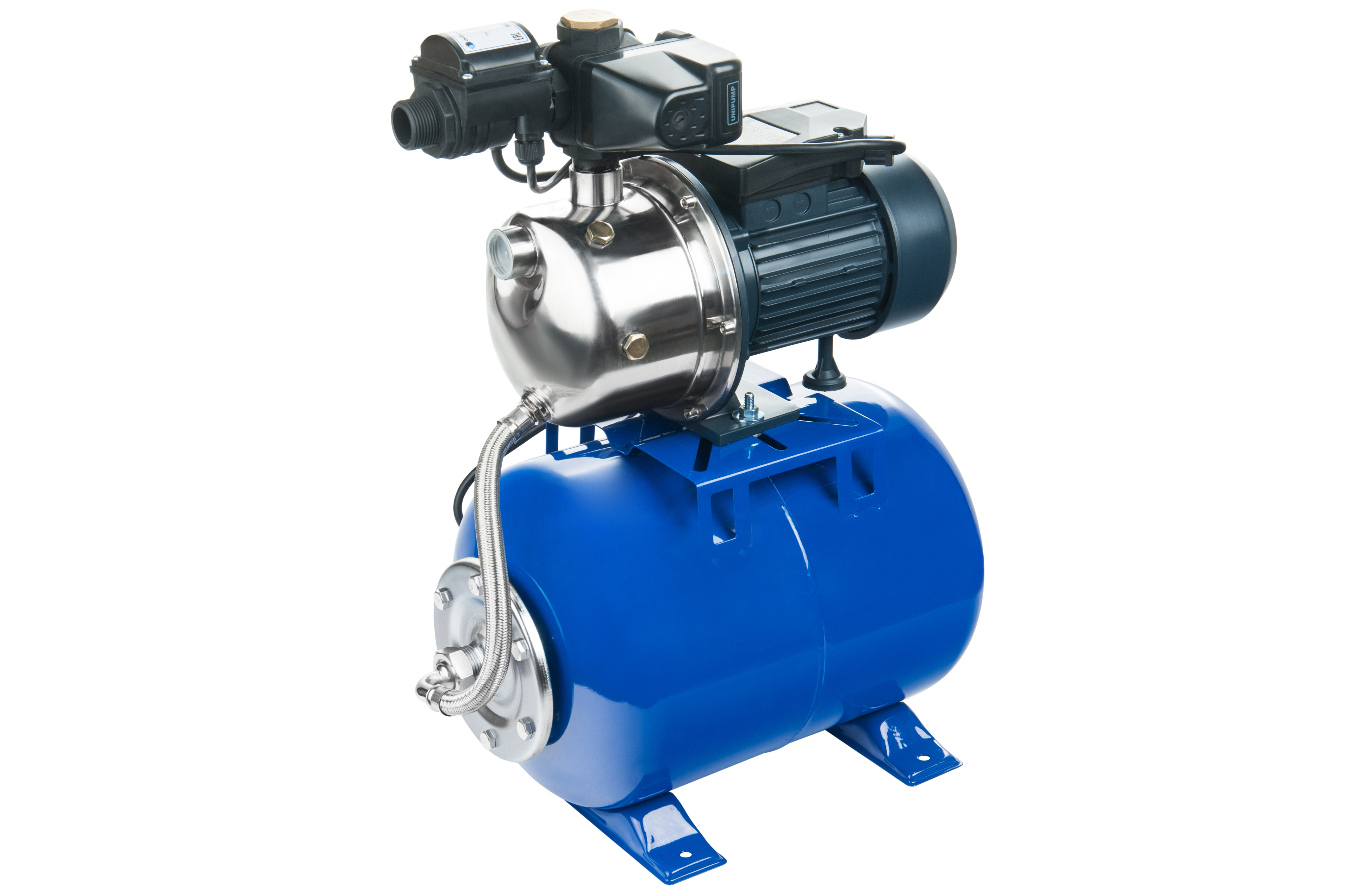

** Небольшие автоматические насосные станции, состоят из насоса, реле давления, манометра и мембранного бака емкостью от 24 до 100 литров.
Насосы управляются напрямую от реле давления. Предназначены для бытовых систем водоснабжения.
Реле давления 1,4-2,8 бар.
DAMBAT — НАСОСЫ IBO — ГИДРОФОРНЫЕ АВТОМАТИЧЕСКИЕ МАШИНЫ
АВТОМАТИЧЕСКИЕ КОНТРОЛЛЕРЫ ГИДРОФОРА
PC-59 — Электронное устройство управления насосом. Он контролирует работу насоса, анализируя изменения давления в трубе и расход воды в трубе. Давление включения и давление отключения можно регулировать, поэтому устройство полностью заменяет традиционные реле давления. Устройство защищает от холостого хода.
Встроенный обратный клапан предотвращает возврат воды в насос.Манометр с маркировкой уровней включения и выключения позволяет точно и просто регулировать устройство в соответствии с потребностями пользователя. Устройство может работать как с напорным баком, так и без него.
PC-59
PC-15 — Устройство автоматического управления для гидрофорных поверхностных и глубинных насосов. Заменяет реле давления и гидрофорный бак. При открытии крана сигнал подается на ПК-15, который включает насос. При закрытии крана PC-15 выключает насос.Машина может работать с однофазными насосами, потребляющими ток до 10А во время работы. Устройство оснащено блокировкой против сухого хода. В случае нехватки воды в колодце устройство автоматически отключит насос.
ПК-15
PC-16 — Устройство автоматического регулирования для гидрофорных поверхностных и глубинных насосов. Заменяет реле давления и гидрофорный бак.
ПК-16
PC10P — Устройство автоматического регулирования для насосов гидрофора поверхностных и глубоких скважин. Заменяет реле давления и гидрофорный бак.При открытии крана сигнал подается на PC10P, который включает насос. При закрытии крана PC10P выключит насос. Машина может работать с однофазными насосами, потребляющими ток до 16А во время работы. Устройство оснащено системой защиты от сухого хода. В случае нехватки воды в колодце прибор автоматически отключит насос.
ПК-10П
Морское гидрофорное оборудование — Морское гидрофорное оборудование
Судовое гидрофорное оборудование
1.Судовое гидрофорное оборудование Применимая серия
Этот резервуар для воды под давлением подходит для бортовой системы водоснабжения (пресная вода, морская вода).
2. Судовое гидрофорное оборудование Основные технические требования
Модель | ZYG- | |||||||
0.12 | 0,2 | 0,3 | 0,5 | 1.0 | 1.5 | 2.0 | ||
Объем (м 3 ) | 0,12 | 0,2 | 0,3 | 0,5 | 1.0 | 1.5 | 2.0 | |
Рабочее давление (МПа) | 0,4 | |||||||
Расчетное давление (МПа) | 0. | |||||||
Испытательное давление (МПа) | 0,66 | |||||||
Взлетное давление предохранительный клапан (МПа) | 0,42 | |||||||
Рабочая температура （℃） | 0 ~ 45 | |||||||
Расчетная температура (℃) | 50 | |||||||
Помпа | Модель | 1.5CWX-1.5 / 1.5A | 1.5CWX-2 / 2A | 1.5CWX-3 / 3A | ||||
Расход (м 3 / ч) | 3 | 6. | 10 | |||||
Высота подачи (м) | 40 | 40 | 40 | |||||
Мощность (кВт) | 2.2 | 3 | 4 | |||||
5Устройство использует напорную воду, нагнетаемую водяным насосом в резервуар, для сжатия воздуха, чтобы вода в резервуаре находилась под надлежащим давлением для использования на борту.
Измеритель уровня жидкости: показывает состояние уровня воды в баке.
Манометр: для отображения давления в баллоне.
Регулятор давления: для управления запуском и остановкой водяного насоса.
Когда давление в резервуаре ниже 0,3 МПа, водяной насос начнет подавать воду в резервуар до тех пор, пока давление не достигнет 0,4 МПа. Предохранительный клапан: Когда давление в резервуаре превышает 0,42 МПа, предохранительный клапан открывается, чтобы сбросить давление в резервуаре.
Заправочный клапан: для заправки сжатого воздуха в резервуар.
Сливной клапан: для слива воды из резервуара при обслуживании.
Блок управления: Блок управления спроектирован с двумя режимами управления, один — ручным, другой — автоматическим. Оснащен основным водяным насосом, запасным водяным насосом и переключающим выключателем SA3. При выборе основного водяного насоса ， установите переключатель SA3 в положение «Main», при выборе запасного водяного насоса установите SA3 в положение «Spare». При переключении SA2 на «ручной» основной водяной насос или запасной водяной насос будут работать вручную. Когда переключатель SA2 установлен в положение «авто», устройство переходит в автоматический режим работы.
Когда контроллер высокого давления обнаруживает, что давление в баке достигло 0,4 МПа, основной водяной насос или запасной водяной насос перестают работать.4. Количество быть одобренным ИМО, могут быть поставлены все виды сертификатов класса.
| Гидрофорные системы предназначены для водоснабжения жилых и хозяйственных построек, участков, усадеб и т. Д.из собственного водозабора, из неглубоких водоносных горизонтов из кирпичных колодцев или из пробуренных скважин с фильтром в трубе с рубашкой. Не подключайте гидрофорные системы к водопроводным сетям! В системах на базе самовсасывающих насосов типа СМ, СКА, СКБ расстояние между осью вала насоса и водной поверхностью по вертикали не должно превышать 7 м, так как допустимая манометрическая высота всасывания насоса составляет 7,5 м. Рекомендуется, чтобы диаметр отверстия в трубе, по которой вода из колодца в помпу, был на порядок больше от всасывающей манжеты насоса.Количество колен и длина всасывающей линии должны быть ограничены до минимума, чтобы ограничить гидравлические потери на входе. В следующей таблице представлена величина потерь Δh s для 10-метрового участка трубопровода в зависимости от диаметра, принятого для максимальной эффективности насоса СКБ.4.02.
Потери потока в результате использования фитинга (обратный клапан, задвижка, всасывающий фильтр, колено, тройник) для каждого элемента в отдельности составляют половину значения, указанного в таблице. Элементы гидрофорной системыВ случае скважин со значительным содержанием песка, что может быть причиной более быстрого износа насоса, мы рекомендуем использовать дополнительный противопесковый фильтр, установленный перед насосом на трубе, отводящей воду. Фильтр должен иметь как можно меньшие потери потока, чтобы гарантировать правильную работу насоса и всей гидрофорной системы в индивидуально определенных условиях. Установка системыЭлементы гидрофорной системы должны быть подготовлены и установлены в соответствии с конкретными инструкциями по эксплуатации.Линии (трубы) необходимо очистить и проверить на герметичность. Линии следует прокладывать от насоса, избегая ненужных изменений направления потока. Особое внимание уделите, в частности, прокладке всасывающей линии, которая должна быть как можно короче. Перед подключением трубопроводов к насосу заполните насос водой! Установите насосный агрегат как можно ближе к колодцу. Обратный клапан с сетчатым фильтром на всасывании должен быть установлен минимум на 0,5 м ниже динамического уровня водной поверхности (т.е. уровня водной поверхности во время откачки) и на 0,5 м выше дна колодца, чтобы насос не всасывал песок. . Пробуренные скважины следует оборудовать фильтрами. Шум при работе отдельных элементов гидрофорной системы можно снизить, установив отрезок из резинового шланга, поместив насосный агрегат на гибкие шайбы и изолируя трубу звукопоглощающим материалом в том месте, где она проходит через стенку трубы. строительство.Также рекомендуем немного приподнять насосный агрегат над полом, чтобы снизить вероятность повреждения мотора в случае затопления помещения, в котором установлена насосная система (при отсутствии слива в помещении). Перед вводом в эксплуатацию вся установка гидрофорной системы должна быть проверена на герметичность, например, на герметичность. Первый ввод в эксплуатацию гидрофорной системы
ЭксплуатацияНасосный агрегат нельзя вводить в эксплуатацию без воды (сухой).Не допускайте замерзания воды в гидрофорной системе, так как это может повредить насос, бак и установку. Если температура опустится до 0 ° C и гидрофорная система не будет использоваться в течение длительного периода, полностью слейте воду из установки, бака и насоса. Во время работы гидрофорной системы периодически проверяйте давление газа (воздуха) в баллоне и при необходимости доливайте. Перед каждым запуском после длительного простоя (более 14 дней), после отключения электропитания, снимите крышку вентилятора двигателя и поверните вентилятор, поверните систему вращения насоса.Это защитит двигатель от повреждений (сгорания обмотки). Транспортировка и хранениеОтдельные элементы насосной системы следует транспортировать к месту установки в той упаковке, в которой они были доставлены производителем. В случае повреждения защитного покрытия двигателя оголенное место необходимо очистить и защитить от коррозии. Насосный агрегат и резервуар следует хранить в соответствии с инструкцией по эксплуатации данного устройства. Виды неисправностей, причины и способы устранения
Пояснительный рисунок насосной системыВидеоурок по подключению и настройке реле давления LCA
|
Бак гидрофоров и насос с двигателем следует устанавливать в закрытом помещении с положительной температурой не выше 20 o С.
с помощью мыльного раствора в виде пены вне точек соединения. Морской резервуар для гидрофоров — судовые детали, производитель и поставщик запасных частей для судов
Морской гидрофорный резервуар представляет собой закрытую емкость.В верхней части закрытого пространства отведено небольшое пространство. После того, как вода будет сохранена на месте, автоматический нагнетательный насос нагнетает воздух в небольшое пространство для увеличения давления воды.
Таким образом, независимо от того, где водопроводная труба от дна напорного резервуара для воды ведет к кораблю, она будет иметь такое же давление, как и водопроводная вода на земле. В зависимости от того, сколько рекуперированной воды используется, автоматический воздушный насос нагнетает в нее определенное количество воздуха для поддержания определенного давления воды.
Использование
Запустите впрыск воды в насос подачи воды, остановите водяной насос, когда уровень воды будет виден на стеклянной трубке указателя уровня жидкости, а затем запустите воздушный компрессор, чтобы надуть шкаф через клапан надувания.
Приложение
Морские гидрофорные резервуары можно разделить на напорные резервуары для питьевой воды, напорные резервуары для пресной воды, напорные резервуары для морской воды, резервуары для пожарной воды и т. Д.
Применимо к системам водоснабжения внутренних трубопроводных систем пресной воды и систем санитарного водопровода на большинстве современных малых и средних пассажирских судов, грузовых судов и буровых платформ.Он обеспечивает суда чистой или хозяйственной водой.
Характеристика
- Устройство имеет модульную конструкцию, компактную структуру, простую установку и обслуживание, подходящее для всех видов систем накачивания систем подачи давления.
- Качество прошло сертификацию международной морской организации, CCS, ABS, BV, EC, GL на ваш выбор,
- Обычно используется углеродистая или нержавеющая сталь.
Мгновенное предложение онлайн
Дорогой друг, вы можете отправить насущную потребность онлайн, наши сотрудники свяжутся с вами в ближайшее время.Если у вас есть какие-либо вопросы, своевременно обратитесь в нашу службу поддержки клиентов через онлайн-чат или по телефону. Спасибо за ваш онлайн-запрос.
Hydrophore Tank, हाइड्रो न्यूमेटिक टैंक в Мумбаи, Mjr Corporation
О компании
Год основания 2001
Юридический статус Фирмы Физическое лицо — Собственник
Характер бизнеса Производитель
Количество сотрудников До 10 человек
Годовой оборот R.50 лакх — 1 крор
Участник IndiaMART с августа 2007 г.
GST27ACWPK6784F1ZU
Код импорта и экспорта (IEC) 03010 *****
Мы являемся одним из ведущих производителей , поставщиков , трейдеров и поставщиков услуг широкого ассортимента морского оборудования и устройств . Широкий ассортимент предлагаемой нами продукции включает судовое оборудование и устройства , солнечные батареи, морские светодиодные фонари на солнечных батареях, морское механическое оборудование, судовые системы рулевого управления, полные системы рулевого управления (тип поршня, роторно-лопастной тип), морское электрическое оборудование, Морское электронное оборудование, морская навигационная система, морская система связи, морская система безопасности, VDR / SVDR и т. Д.
Наш эксклюзивный ассортимент продукции также включает солнечное оборудование , спасательные средства, оборудование для дайвинга, предупреждающие вращающиеся / мигающие светодиодные фонари, взрывозащищенные фонари, офисное оборудование, взрывозащищенный продукт, судовые гудки, морское оборудование (новое), расширительный канал , Электрические и электронные устройства и навигационный свет. Это оборудование и устройства закуплены у сертифицированных производителей отрасли.
Огромный спектр предлагаемых нами морских продуктов высоко ценится за их уникальные особенности, такие как простота эксплуатации, простота установки, низкие эксплуатационные расходы, разработанные для обеспечения оптимальной производительности, энергоэффективность, точность проектирования, высокая долговечность и высокая надежность.
Видео компании
инструмент | гидрофор |Как существительные, разница междуинструментом и гидрофором состоит в том, что прибор — это, а гидрофор — прибор, используемый для получения образцов воды с любой желаемой глубины.
|
ГИДРОФОРНАЯ СИСТЕМА — PDFCOFFEE.COM
Предварительный просмотр цитированияВСЕ О ГИДРОФОРНОЙ СИСТЕМЕ
У нас есть бытовая и питьевая система пресной воды на борту судна, которая использует давление в гидрофорных резервуарах для подачи пресной воды. Пресная вода из резервуара для бытовой пресной воды перекачивается в резервуар для гидрофоров с помощью любого из двух насосов. Эти насосы управляются реле давления, установленным на гидрофорных резервуарах.Когда давление внутри гидрофоров снижается до определенного значения, запускается насос. На борту судна имеется отдельный гидрофорный резервуар и линия подачи питьевой воды, известная как линия питьевой пресной воды. Тогда как работает система Hydrophore? Система Hydrophore работает по одному из простейших известных принципов «Вода несжимаема». Вода хранится в гидрофорных баках, расположенных в машинном отделении; Затем он нагнетается сжатым воздухом из баллона с воздухом через редукционный клапан. Равновесие между уровнями воздуха и воды поддерживается давлением воздуха; который помогает транспортировать воду наверх.В случае системы питьевой пресной воды выход из гидрофорного бака перед употреблением проходит через ультрафиолетовый стерилизатор. В гидрофорной системе гидрофорный насос (центробежный) всасывает воду из резервуара с пресной водой через выпускной клапан резервуара, обратный клапан и всасывающий клапан насоса. Эти насосы могут быть самовсасывающимися или располагаться на более низком уровне резервуара. После перекачки он сбрасывается в резервуар гидрофоров через нагнетательный клапан насоса. Эти насосы работают на основе давления гидрофоров с помощью реле давления.Это реле давления на резервуаре гидрофоров содержит нижнюю часть, которая расширяется и сжимается в зависимости от давления в резервуаре гидрофоров. Именно это устройство посылает сигнал селекторному переключателю, который передает этот сигнал для продолжения перекачки к выбранному насосу. Вы можете считать его работу похожей на то, что показано ниже в раковине в ванной. Как только вода будет закачана в резервуар гидрофоров до определенного предела; Затем сверху вводится сжатый воздух низкого давления под давлением 4,5 бар. Равновесие
поддерживается при 70% воды и 30% воздуха при давлении в резервуаре 5.От 3 до 5,5 бар. Выход из бака гидрофоров пресной воды для бытовых нужд подключен к линиям бытового использования, к очистителю мазута и расширительному баку; при выводе бака питьевой пресной воды в УФ стерилизатор и затем в жилое помещение.
Оборудование и крепления гидрофорной системы Насос пресной воды (1 и 2) Вентиляция Всасывающий и нагнетательный клапан Обратный клапан Гидрофорный бак Линия подачи воздуха низкого давления (4,5 бар) Реле давления Бак для пресной воды Манометр Контрольный манометр Стекло манометра Предохранительный клапан Процедура заправки Система гидрофоров — это простой процесс добавления большего количества сжатого воздуха для повышения давления в резервуаре гидрофоров.Обычно резервуар с гидрофором находится в автоматическом режиме; который регулирует давление включения и выключения гидрофорных насосов. Но заряжать систему вручную; Сначала откройте вентиляционное отверстие, запустите насос и посмотрите уровень через смотровое стекло. Подождите некоторое время, пока вода не достигнет примерно 70% от общей емкости. Закройте вентиляционное отверстие и откройте клапан подачи воздуха низкого давления. Быстрая зарядка резервуара с гидрофором до достижения давления воздуха 4,5 бар. Как только оно достигнет 4,5 бар, уменьшите давление наддува и медленно доведите его до 5–5.5 бар согласно рекомендации производителя. Избегайте перезарядки, иначе из кранов будет выходить воздух с водой. В случае недостаточного количества воды вода не достигнет верхней части жилого помещения.
Теперь переведите систему на авто. Теперь насос включится, когда давление достигнет 4,5 бар, и отключится, когда давление достигнет 5–5,5 бар. На небольших судах или предприятиях с малым гидрофором может потребоваться включение системы при 2,5 бар и отключение при 4,5 бар. Убедитесь, что вода всегда видна через мерное стекло во время работы.Факты / советы по наблюдению Если гидрофорные насосы работают чаще, чем обычно, существует высокая вероятность: Утечки в трубе Недозаправка Открытые краны во многих точках Неправильная настройка реле давления. Общие проблемы и их решения 1) Недостаточный заряд Недостаточный заряд — одна из наиболее частых проблем гидрофоров. В этом состоянии уровень воды составляет более 3/4 части объема. Это означает, что воздух просачивается из любого; предохранительный клапан, стопорный клапан, клапан подачи воздуха, выпускной клапан или само измерительное стекло.Ситуация может быть обнаружена без водоснабжения наверху жилья. Решение Временно вы можете решить эту проблему, переключив насос в ручной режим и слейте излишки воды или используя ее в машинном отделении. Как только уровень воды достигнет 3/4 объема резервуара, откройте линию подачи воздуха, чтобы наполнить ее сжатым воздухом. Как только давление достигнет 4,5 / 5,5 в зависимости от давления отключения гидрофоров; остановите компрессор и верните насос в автоматический режим. Но для долгосрочного решения необходимо нанести мыльный раствор на все стыки и ключевые точки утечки.При обнаружении утечки остановитесь и создайте давление в системе DE, чтобы устранить неисправность. 2) Избыточный заряд. Это довольно редкая, но возможная проблема, с которой вы можете столкнуться с гидрофорной системой. В этом состоянии более 1/3 объема воздуха находится под давлением отключения насоса. Это означает, что есть утечка в линии подачи воздуха или сам клапан медленно наполняет резервуар все большим и большим количеством воздуха. В некоторых случаях ситуация может привести к тому, что в резервуаре гидрофоров не будет воды, и, таким образом, на нее можно будет быстро с осторожностью отреагировать. Решение Сначала устраните эту проблему, приоткрыв выпускной клапан и выпуская немного воздуха.Затем, когда давление воздуха составит 4,5 бар или 2,5 бара в зависимости от его снижения давления, закройте выпускной клапан и включите насос в автоматическом режиме. Убедитесь, что отключение насоса составляет 5,5 бар, в противном случае системе потребуется немедленное обслуживание
. В долгосрочной перспективе подготовьте систему к созданию DE-давления; открыть клапан подачи воздуха и повесить его. После этого запустите насос в ручном режиме и залейте воду до 3/4 объема. Откройте клапан подачи воздуха, увеличьте давление в баллоне до 5,5 бар и установите насос в автоматический режим. Обязательно следите за тем, чтобы насос в следующий раз включился и отключился при желаемом давлении.
Последнее изменение: 20 окт 2019
.
